Минимальный и оптимальный угол наклона крыши

Вычисления элементов кровли

Основные части любой крыши:

стропила;
обрешетка;
кровельный материал.

При вычислениях каждый из элементов требует особого внимания.

Стропила

Стропилами называют несущие элементы крыши, на которые приходится основная нагрузка

Важно правильно подобрать размеры, толщину материала, чтобы стропила не начали прогибаться либо деформироваться

Стандартным вариантом считается сосновая обрезная доска размерами 50 на 150 мм. Эта порода древесины стоит дешево, мало впитывает влагу. Для монтажа нужно использовать только высушенный пиломатериал.

Влажные доски со временем начнут рассыхаться, их может повести из-за чего нарушиться геометрия всей кровельной конструкции.

Оптимальный шаг крепежа стропил составляет 60-70 см.

Рекомендуемые размеры стропил для разных кровельных материалов:

Рубероид. Брус сечением 40*40 мм. Крепится с небольшим шагом.
Шифер. Минимальное сечение бруса от 60*60 мм. Чем больший будет шаг крепежа, тем толще нужно брать брус.
Профлист. Подойдет брус сечением 40*40 мм. Шаг монтажа стропил от 1 до 1,5 м.
Металлочерепица. Под такой тяжелый материал нужно брать мощный брус размерами от 70*70 мм.

Для расчета длины стропил нужно сложить длину ската с длиной отвеса. Для надежности провести проверку полученных результатов, воспользовавшись одним из популярных онлайн-калькуляторов.

Обрешетка

Точное количество планок для обрешетки зависит от вида кровельного материала. Шаг крепежа планок выбирается в соответствии с габаритами листов. Хорошей подсказкой в определении шага крепежа обрешетки для крыши станут нормы СНИП.

Под настил мягких кровельных материалов потребуется набивать сплошную обрешетку. Шаг между планками – 2-2,5 см. Чтобы рассчитать количество планок, нужно к ширине планки добавить 2 см зазора. Поделить длину крыши на полученное значение.
Для жестких кровельных материалов типа шифера, профнастила или металлочерепицы набивать сплошную обрешетку не нужно. Расстояние между планками может колебаться от 15 до 50 см в зависимости от типа.

Точные данные можно найти в нормативно-технической документации либо воспользоваться строительным онлайн-калькулятором, настроив его параметры на определенный тип кровельного материала.

Кровельное покрытие

Стандартной процедуры для расчета количества кровельного материала нет

Брать во внимание общую площадь крыши недостаточно

Помимо имеющейся площади важно учесть целый ряд факторов:

тип кровельного материала;
размер листа;
величина нахлеста (поперечного, продольного);
количество, размеры волны (если таковы имеются);
габариты свесов, козырьков.

Данные о полезной площади указываются производителем материала либо их можно найти в СНиП.

Для упрощения подсчетов стоит воспользоваться онлайн-калькулятором для односкатной крыши.

Особенности кровли

Односкатная крыша проста в установке, что обеспечило ей популярность при возведении загородных домов и построек технического назначения. Поскольку этот тип кровли восприимчив к тяжелым пластам снега, ее возведение при строительстве дома распространено в южных регионах с большим количеством солнечных дней в году. Если проект реализуется в областях с обильными осадками, угол наклона должен быть увеличен, а стропильная система отвечать повышенным нагрузкам.

Наклон односкатной крыши варьируется от 10° до 60°. При разработке проекта помимо снеговой нагрузки учитывается и ветровая, а также вид кровельного материала. Расчет плоской кровли производится исходя из высоты стен, на которые она опирается. Поверхность большой площади с малым углом уклона при обильных снегопадах потребует регулярной уборки. Кровельный материал, имеющий свойство деформироваться под весом тела человека, в этом случае не подойдет.

Итак, расчет угла наклона производится при учете нагрузок:

постоянных (антенны, трубы дымоходов);
переменных (порывы ветра, количество осадков).

Расчет угла наклона кровли производится при учете нагрузокИсточник ko.decorexpro.com

Простой пример: при сильных снегопадах на односкатную кровлю с углом наклона в 30° будет оказываться серьезное давление, 50-80 килограмм на 1 м², но увеличение угла до 45° приведет к тому, что пласт снега не будет удерживаться на поверхности за счет силы тяжести. Однако, односкатная крыша считается парусной, и при сильных порывах ветра велика вероятность, что ее сорвет

Вот почему так важно найти в этом вопросе золотую середину

Еще один нюанс – устойчивость стропильной системы. Случается так, что во время обильных снегопадов владельцу дома приходится лезть с лопатой на крышу для уборки. Толщина стропил односкатной крыши должна выдерживать одновременное сочетание неблагоприятных нагрузок.

По каким критериям подбирается оптимальный угол наклона крыши?

Пожалуй, самым главной функцией крыши является защита от снега и дождя. Но как и любое строительное сооружение, крыша должна быть выстроена по определенным правилам, так как имеет свои ограничения. Главными критериями, по которым определяется оптимальный угол наклона двускатной крыши это количество осадков, сила ветров и средняя влажность в месте расположения здания. Так крыши с большим углом наклона превосходно отводят воду, снег и загрязнения, что казалось бы прекрасно. Но если в место постройки дома является сильно ветреным, то высокая крыша может быть опасна. Потому что сильный ветер может её просто сдуть, или сломать крушу и вместе с ней часть дома. В тоже время если в месте расположения дома высокая влажность и большой уровень осадков, то крыша с малым углом наклона будет медленно отводить воду и собирать различные листья, ветки и грязь. Которые будут удерживать влагу. Поэтому для создания оптимальной крыши подбирается такой угол наклона, который бы хорошо отводил воду и не сильно был подвержен воздействию ветра.

Минимальный и максимальный уклон плоских кровель по СНиП

Угол наклона кровли – величина, регламентированная техническими нормативами. В СНиП имеется СП 17.13330.2011, или, проще, в Своде правил кровли. В нем определяются нормативные значения угла наклона кровельного покрытия в зависимости от конструкции крыши, а также – используемых материалов. Значения, которые имеет разуклонка плоской кровли, СНиП определяет в соответствии со свойствами поверхности различных кровельных покрытий. Степень шероховатости металлического полотна намного меньше, чем у мягких или волнистых поверхностей.

Величина уклона измеряется в различных единицах:

В процентах.
Отношение высоты к длине.
В градусах.

Величина уклона измеряется в процентах, градусах и отношении высоты к длинеИсточник kak-sdelat-kryshu.ru

Такое обилие единиц измерения вызвано спецификой строительных работ – производить контроль угла с помощью транспортира на площадке намного сложнее, чем измерить линейные размеры.

Несколько сложнее обстоит ситуация при строительстве кровли с большой площадью. Делать уклон в таких условиях не всегда рационально. Решением вопроса становится уклон плоской кровли с внутренним водостоком, когда все полотно делится на относительно небольшие участки с водосточными воронками. Вода, попадая в них, выводится по системе трубопроводов в ливневую канализацию. Такая конструкция крыши сложнее и требует создания системы водосточных коммуникаций, но на больших зданиях этот вариант является оптимальным.

Минимальная и максимальная величина уклона, определяемая СНиП, не превышает 60° в самых максимальных допустимых значенияхИсточник blues-dev.ru

На практике углы наклона гораздо меньше и во многом зависят от местных климатических условий. Основными факторами, влияющими на выбор, являются:

Количество снега в зимний период.
Сила ветров, преобладающих в данном регионе.

Вес снега составляет значительную нагрузку. Определить его можно по таблицам в приложениях СНиП, где указаны среднегодовые значения по разным регионам страны. Чем ниже угол, тем меньше возможность самостоятельного схода снеговых масс. При этом, большой угол наклона увеличивает ветровые нагрузки, опасные тем, что кровельное покрытие может быть сорвано с опорной поверхности. Разрушения, происходящие при этом, могут привести к человеческим жертвам и угрожают не только данной постройке, но и всем объектам, расположенным поблизости.

Выбор угла основан на величине ожидаемых нагрузок и принимается в соответствии с ними. Если конструкция крыши состоит из прочных материалов, способных выдерживать статичную нагрузку от веса снега, то обычно стараются минимизировать ветровые воздействия, имеющие динамичный характер и непредсказуемое направление.

Выбор угла основан на величине ожидаемых нагрузокИсточник architizer.com

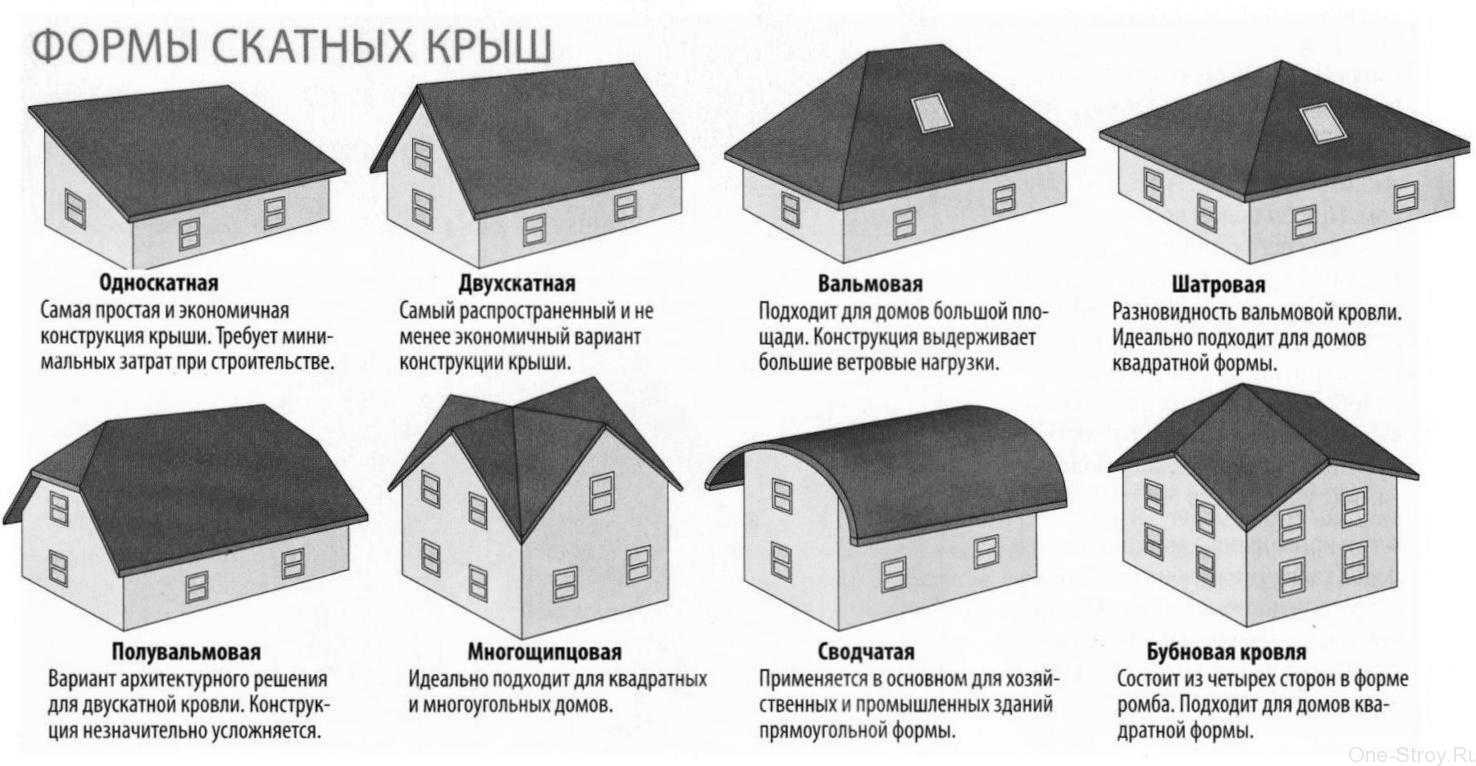

Классификация конструкций крыши

Конструкции крыш отличаются разнообразием, что влияет на расчет угла наклона конструкции. Планировка дома и принятое архитектурное решение определяют форму крыши.

Односкатная. Простейший вариант конструкции. Стропила и ферма опираются на несущие стены, расположенные в разных уровнях. Она применяется при сооружении пристроек к дому и строений хозяйственного назначения, надежна и экономична.

Двускатная. Подобное сооружение – классическое решение при строительстве крыш. Опора на стены, несущие нагрузки. В торце крыша образует треугольник, поэтому второе название – щипцовая.

Шатровая. Представляет собой четыре ската, представляющие равные треугольники со сходящимися в одной точке вершинами. Такой крышей покрывают строения с квадратной формой или представляющей собой многоугольник.

Куполообразная. Подобная крыша выглядит как шар, который разрезали пополам. Эта полусфера имеет цилиндрическую опору. Четыре арочных свода составляют купол.

Вальмовая. Два трапецеидальных и два треугольных ската в торцах составляют конструкцию крыши.

Полувальмовая. Два треугольника со срезанными над торцами вершинами.

Складчатая. Трапецеидальные элементы со складчатым соединением.

Сводчатая. Дугообразная, представляющая собой разрезанный пополам цилиндр. Этот вариант конструкции – альтернатива плоской крыши.

Многощипцовая. Сложное конструктивное решение крыши, которое характеризуется сочетанием нескольких видов сооружений.

Виды крыш

Расчет угла наклона крыши закончен – чем и как будем крыть?

Зачастую требуется решить обратную задачу – не как рассчитать двухскатную крышу или иную новую конструкцию кровли, а как работать по уже построенному зданию с готовой стропильной системой. То есть требуемый угол наклон не просто посчитан, но и воплощен уже до нас, осталось выбрать материал для надежной и долговечной крыши. Для этого пригодятся следующие рекомендации:

К конструкциям малых уклонов (обычно такие возводятся над вспомогательными и хозяйственными постройками) величиной от 3° до 10° лучше всего применить обыкновенный рубероид. Столь незначительный наклон наверняка потребует укрепления каркаса, причем вместо деревянных реек лучше сварить металлический каркас;
При углах возвышения от 10° до 20° хорошую гидроизоляцию обеспечивает битумная заливка с засыпкой гравия или крупнозернистой крошки под рубероид. Такие пологие крыши редко утепляются рулонной пленкой изоляции, так как она требует дополнительной защиты – например, посредством регулярной окраски профнастила специальными защитными составами;
Для вальмовых крыш с наклоном до 30° подойдет любая листовая кровля или черепица, однако понадобится герметизация всех стыков утеплителя и тщательный контроль за гидроизоляционным слоем, который тоже придется склеивать или сваривать. Обычно вальмовые крыши и сооружаются в столь привычном виде «остроконечного колпака» по причине сложности и дороговизны утепления и гидроизоляции пологих конструкций;
Крышу с наклоном от 25° можно отделывать любым из известных кровельных материалов, такое возвышение обеспечивает хорошее скольжение снега и умеренную нагрузку ветра. Необходимо помнить, что герметизация стыков между листовыми элементами кровли (тем же профнастилом или металлочерепицей) обеспечивает минимальную нагрузку на внутреннюю гидроизоляцию – что означает долгую эксплуатацию без нежелательного и трудоемкого ремонта под крышей дома своего.

На фото — схема рекомендуемых уклонов скатных крыш, ukroem.ru

Фото расчета угла наклона кровли для разных материалов, 1metallocherepica.ru

На фото — схема видов кровли для скатных крыш, 1metallocherepica.ru

Фото таблицы расчета уклона крыши, megastroydom.ru

На фото — таблица расчета количества керамической черепицы, stroy-banya.com

Если кровлю покрывают металлочерепицей

Известно, что у металлочерепицы немалый вес, по сравнению с иными материалами

Вот из-за чего важно сделать правильный расчет уклона кровли с металлочерепицей, который должен быть оптимально низким

Важно учитывать данное требование в регионе с большим количество ветров и ураганов. Следовательно, угол наклона должен быть максимально низким

Из-за большого значения угла наклона крыша может вздуться, из-за чего, в свою очередь, увеличится давление на несущую конструкцию кровли. А увеличенное давление преждевременно разрушит кровлю.

В среднем, для крыш, которые будут покрываться данным материалом, среднее оптимальное значение угла наклона – это 27 градусов. Следовательно, ваш дом будет защищен от просачивания дождевой воды и снега.

Минимальный же угол наклона кровли – это всего 14 градусов. Если будет использована мягкая черепица, то угол наклона может быть 11 градусов, но крыша должна быть обязательно подрешечена дополнительно.

Ширина. От основания вычисляется ширина кровли:

Монтаж конструкции на большие балки позволяет сформировать необходимый свес, это в свою очередь определяет габариты.
Монтаж системы на мауэрлат высчитывается сложением проекций свеса и ширины коробки.

Монтаж материалов на мауэрлат также должен проводиться по предварительным расчетамИсточник builderclub.com

Мауэрлатом выступает венец, который делается из прочного бревна или широкого бруса. Карнизные свесы могут делаться из стропильных ног, также для этого может использоваться кирпичный выступ. Ширина свеса вычисляется из выбранного типа кровельного материала и стен. Для шифера свес до 10 см, керамической черепицы до 60 см, профлиста до 50 см, битумной черепицы до 40 см. при увеличении свеса требуется его усиление, например, опорными столбами или подкосами.

Определение уклона. Расчет размера крыши двускатной осуществляется с определением угла наклона скатов, который может составлять 10-60 градусов. В основном используют равное значение для обеих сторон. Эффекта симметрии добиваются благодаря созданию разноразмерных скатов.

При определении крутизны скатов учитывают следующие факторы:

Покрытие, свес и обрешетка. Тип кровли влияет на выбор технологии сборки и обустройства основы.
Вес кровли и пирога. Покрытие дает нагрузку на основание, чем больше уклон, тем меньше нагрузка на перекрытие.
Климатические условия региона. Крутые крыши быстро отводят воду и снег, но они подвергаются действию ветра.

Рассчитывая крутизну скатов, берут во внимание будущий «пирог» покрова крышиИсточник goldkryshi.ru

Эти факторы имеют большое значение на выбор угла наклона, и они учитываются при проведении всех расчетов.

Высота конька. Чердак в основном используется для обслуживания крыши. По требованиям безопасности от перекрытия до вершины должно быть не меньше 1,6 м. При такой высоте удобно проводить осмотр кровли и она полностью соответствует противопожарным требованиям.

Расчет расходных материалов. Особенности возведения подобной крыши накладывает некоторые коррективы на первоначальный расчет требуемых материалов.

При возведении кровли первоначальный расчет материалов может потребовать коррективовИсточник yandex.ru

Однако в предварительной смете надо учитывать следующие материалы для:

мауэрлата и лежня – пиломатериал сечением 100х150-200х200 мм, дополнительный запас 5%;
стропилин – пиломатериалы 25х150-100х150 мм, запас до 20%;
опоры, затяжки, подкосы – бруски или доски 50х100-100х100 мм, запас до 10%;
обрешетка – зависит от покрытия, может быть сплошной или разреженной;
гидроизоляция – в рулонах, метраж определяется исходя из крутизны и типа кровли;
кровельное покрытие – учитывается площадь скатов;
обшивка свесов и фронтонов;
расходный материал (саморезы, анкеры, уголки, шпильки, гвозди и так далее).

дополнительно необходимо наличие некоторых фасонных элементов, при помощи которых делаются сквозные проходы через крышу. Для теплого типа кровли дополнительно учитывается тепло- и пароизоляция, контробрещетка и внутренняя обшивка.

Видео описание

Пример расчета материалов для крыши на онлайн-калькуляторе в видео:

Специалисты для проведения таких операций используют формулы расчета двускатной крыши. В других случаях применяют специальные онлайн калькуляторы

Однако в независимости от выбранного варианта очень важно работать с мастером в данной сфере. В процессе проведения расчетов требуется помнить о многих важных нюансах, которые могут иметь большое значение на конечный результат

Допущенная одна ошибка в расчетах может привести к серьезным проблемам. В лучшем случае придется просто докупить материал, в худшем – потребуется перестройка конструкции. Иногда допущенные ошибки ведут к тому, что уже в скором времени может потребоваться капитальный ремонт всей крыши и замена подкровельных материалов.

Допущенные ошибки при расчете и возведении крыши впоследствии могут обойтись дорогоИсточник pinterest.com

Заключение

Рассчитать двускатную кровлю с необходимым количеством материалов и конструкцией самостоятельно невозможно. Используя онлайн-калькуляторы можно примерно узнать все необходимые параметры. Однако точные данные смогут предоставить только специалисты. Работа с мастером позволит добиться лучшего результата, безопасной кровли, которая прослужит много лет. Лучше заранее договориться с мастером и вместе провести все расчеты, указать те параметры, которые вы хотите и озвучить свое виденье будущей кровли. Немаловажными будут советы специалиста, который предложит самый оптимальный и выгодный вариант.

Учет ветрового давления

Нагрузки этого типа проектировать сложнее – нужно учитывать розу ветров, место строительства, высоту конструкции. Например, если здание строится между высотными сооружениями, то влияние ветра будет меньшим. На карте выделяют три зоны:

сооружения на открытой местности – коэффициенты 0,75-1,25;
здания в лесистой местности, а также в населенных пунктах с препятствием высотой до 10 м – 0,5-0,85;
сооружения в местах уплотненной застройки – высота более 25 м (0,4-0,55).

Для определения принадлежности к зоне учитывают наличие препятствий на территории, равной умноженной на число 30 высоте здания. Например, при сооружении в 3,3 м и отсутствии серьезных препятствий на расстоянии 99 м, относиться оно будет ко второй зоне.

В чем измеряется угол уклона

Уклон кровли градусы/проценты

Измеряется уклон кровли в градусах или процентах. Их соотношение указаны в таблице на рисунке 2. Измеряется угол уклона с помощью уклономера или математическим способом.

Уклономер это рейка с рамкой, между планками которой есть ось, к которой прикреплен маятник + шкала деления. Если рейка находится в горизонтальном положении, на шкале будет ноль.

Для определения угла наклона крыши, рейку держат перпендикулярно коньку. На шкале маятник покажет, какой уклон у данной крыши в градусах.

Математическим путем эта величина находится следующим образом. Что такое угол наклона ската – отношение между высотой конька и половиной заложения крыши (ширина здания деленая на два).

Чтобы получить значение в процентах, полученное число умножаем на 100. Далее, если надо узнать значение уклона в градусах, переводим по таблице. Чтобы было понятней рассмотрим на примере.

Ширина здания 7 м, высота конька 0,6 м. Получаем: 0,6:(7/2)=0,17, теперь умножаем 0.17х100=17%. Смотрим по таблице: 17%=10 градусов. То есть угол наклона кровли будет 10 градусов.

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Наклон обозначается английской буквой «i».

Некоторые могут обозначать в промилях, но говорят это не очень удобно.

В СНиП II-26-76, данная величина указана в процентах. То есть кому как удобно, на данный момент не существует строгих правил по этому поводу.

Выбор материалов в зависимости от угла наклона

Теперь рассмотрим минимальное значение угла наклона крыши для наиболее распространенных кровельных материалов.

Минимальный угол наклона кровли для кровельных материалов:

Мембранные покрытия. Можно использовать для крыш любой конструкции. Минимальный уклон 2 градуса.
Рулонные материалы. При укладке 3-х и более слоев минимальный угол составит 2-5 градусов. Если планируется улаживать два слоя или меньше, угол будет 15 градусов.
Ондулин – 6 градусов.
Мягкая черепица. Можно использовать при угле наклона 11 градусов, но при этом материал укладывается на сплошную обрешетку.
Профнастил. Минимальный угол наклона составит 12 градусов, но при этом рекомендуется дополнительно промазывать стыки герметикам.
Металлочерепица – 14 градусов.
Шифер, черепица. Чтобы влага не задерживалась на крыше и не просачивалась внутрь кровли в местах стыка, минимальный угол наклона должен составлять 22 градуса.

С материалами разобрались. Теперь перечислим некоторые моменты, которые следует обязательно учитывать при строительстве крыш с малым уклоном.

А именно:

Правильно оборудовать водосточную систему. Она может быть внутренней (приемники воды расположены на самой крыше и уклон делается в их сторону) и наружные (сток воды за пределы крыши, по желобам).
При уклоне кровли меньше рекомендуемого на 10, следует монтировать водонепроницаемую нижнюю кровлю.
Чем меньше угол ската крыши, тем больше подкровельный вентиляционный зазор.
Если уклон кровли менее 10 градусов, вентилирование должно быть от ската к скату.
Если в качестве кровельного покрытия используется битумная черепица, а угол наклона крыши составляет 6 градусов, специалисты рекомендуют гидроизоляционные мембраны по всему основанию кровли.

Из всего выше сказанного можно сделать вывод: уклон кровли минимальный это не единое значение для всех крыш. Для каждого кровельного покрытия эта величина своя, но и она при определенных условиях может быть уменьшена.

Но использование материалов, при наклонах меньше рекомендуемых, значительно повышает затраты на устройство крыши, хотя эстетически это не всегда оправданно.

Минимальный показатель уклона

Кровля считается главным материалом при устройстве верхней поверхности крыши, она также требует соблюдения определённых правил уклона в зависимости от её вида.

Если с профнастилом используется угол с показателем в 12 градусов, то для металлочерепицы такой показатель нужно увеличить до пятнадцати градусов.
Мягкая черепица может быть уложена на крышу с уклоном в одиннадцать градусов. В этом случае нужно учитывать особенности сплошной облицовки.
При укладке керамической черепицы показатель наклона должен доходить до 22 градусов.
Также нужно учитывать и то, что стропильная система подаётся большой нагрузке в случае ската с небольшой наклонностью. Чтобы избежать перегрузки ската во время строительства, нужно обязательно помнить о рекомендуемом наклоне.
Минимальный показатель уклона кровли из сэндвич-панелей доходит до пяти градусов, если в панелях конструкции в дальнейшем будут находиться окна, то такой показатель возрастает до семи градусов.

Самостоятельное определение уклона крыши

Чтобы изменить общий угол ската, можно применить специальный прибор, который поможет не тратить вам своё свободное время. Название такого инструмента — уклономер.

Также можно воспользоваться механическим угломером — более бюджетный вариант, но при этом не исключены длительная морока с таким устройством, особенно в том случае, если владелец использует инструмент первый раз.

Перед началом измерения необходимо понять общую специфику устройства:

Стандартный тип угломера без электронных функций выглядит как рейка с зафиксированной рамой. На стыке планок расположена ось, на который закреплён маятник. В его комплект входит пара колец, грузик, указатель, а также пластина. В дополнение к такому прибору идёт шкала с делениями, которая расположена на внутренней части выреза. Если расположить рейку по горизонтали, то указатель будет совпадать с нулевым делением шкалы.
Теперь следует рассмотреть главный процесс измерения, для которого и был создан данный прибор. Для начала рейку угломера следует выставить перпендикулярно по отношению к коньку. После на шкале маятника будет указана нужная величина в градусном показателе.
Способ, который основан на самостоятельном расчёте здания для изменения наклона с помощью проведения математический вычислений, не так эффективен. Чтобы измерить наклон крыши самостоятельно, для начала нужно определить длину катетов и гипотенузы. Если же говорить об измерении наклона кровли, то в этом случае прямая ската и станет гипотенузой.
После рассчитывается длина противолежащего и прилежащего катетов. Первым катетом является расстояние, которое разделяет конёк и перекрытие, а размер второго нужно принимать в виде расстояния между серединой перекрытия и карнизным свесом на одном из скате.
В этом случае после получения двух значений для нахождения третьего используется правило тригонометрии. В результате, зная синус, косинус либо тангенс (всё будет зависеть от размера составляющих), через инженерный калькулятор происходит вычисление цифрового показателя наклона крыши в процентном соотношении.

Если говорить о нагрузке, то лучше не выбирать минимальный показатель наклона, так как это может отрицательно повлиять на новую крышу. Если же кровля плоская, и изменить её не получится, то нужно обязательно использовать укрепительные редуты.

В общем расчёте цены не нужно забывать о массе общей конструкции дома и помнить о нагрузке от осадков — это поможет выявить не только правильный, но также и более экономичный метод для вас и вашего бюджета.

Если уклон ската доходит до 10 градусов, то лучше всего подойдёт отделка из гравия, до 20 градусов — шифер, а также профнастил. Стальные и медные листки лучше всего использовать в больших конструкциях, когда показатель верхнего румба варьируется от 50 до 60 градусов.

Величина нагрузок внешней среды

Ещё одним важным фактором в этом случае считается значение угла наклона кровли при воздействии на него внешних нагрузок, которые выпадают на конструкцию крыши.

В это случае можно заметить определённую связь. Можно заранее вычислить все линейные размеры и углы, но в итоге всё равно придётся провести деталировку. Нужно чётко определить, из какого материала будут создаваться узлы стропильной системы и детали, какова длина их сечения, шаг расположения, а также максимальная длина между двумя точками опоры, метод крепления элементов и их установка на несущие стены дома. Кроме собственного веса, на уклон большое влияние оказывает воздействие из внешней среды.

Сущность стропильной системы

Стропильная система дома представляет собой важную конструктивную часть строения. Кроме этого, стропила в своей совокупности являются составляющей архитектурного ансамбля, так как именно они определяют форму крыши.

Мауэрлаты – мощные брусы, соединяющие стены дома с несущей деревянной конструкцией крыши. Обычно ширина мауэрлата лежит в границах от 10 см до 25 см. Слишком большие и тяжёлые брусы не применяют из-за повышения нагрузки на дом. Идеальной длиной мауэрлата считается длина соответствующей стены дома. Этот элемент предназначен для распределения усилий от стропильных ног.

Мауэрлат как важнейшая часть стропильной системыИсточник tildacdn.com

Лежни – это части стропильной системы, которые обычно имеют такое же сечение, что и мауэрлат. Лежни располагаются горизонтально и укладываются на перегородки или несущие стены. Именно они являются основанием для бабок, также называемых стойками или центральными опорами.

Стойки или бабки предназначены для того, чтобы удерживать прогон. Различают обычные и коньковые прогоны. Последние располагаются в самой верхней точке крыши. Прогоны должны выдерживать большое давление стропил, не давая им прогнуться. Коньковый прогон или коньковый брус является самой высокой линией двухскатной крыши, по сути это – её «гребень».

Опоры для стропил – это вертикальные или наклонные деревянные элементы крыши, на которые опираются стропильные ноги. Нижняя часть опор упирается на балки, бетонные плиты, перекрытия или лежни.

Затяжка – это горизонтальный элемент стропил, соединяющий две стропильные ноги, называемые фермой. Затяжки должны предупреждать «разъезжание» стропильных ног в стороны. Стропильные ноги висячей стропильной системы крыши вместе с затяжкой образуют треугольную ферму.

Элементы наслонной стропильной системы наглядноИсточник lestnitsygid.ru

Подкос, подстропильная нога или раскос – это диагональный элемент стропил, являющийся дополнительной опорой для стропильной ноги. Поверх стропильных ног устанавливается решётчатая или сплошная конструкция, называемая обрешёткой. Сверху этого элемента крепится кровельный материал. Если стропило слишком короткое, оно удлиняется за счёт прикрепления дополнительного элемента, называемого кобылкой.

Определяем оптимальный угол наклона крыши
