Скважинный адаптер: монтаж в трубу переходника для погружного насоса

Применение адаптера в скважине

Если источник воды на участке эксплуатируется круглый год, то необходимо побеспокоиться о работоспособности системы в условиях низких температур. Существует несколько решений этой проблемы, и самое простое из них – использование в скважине специального приспособления, которое называют адаптером. Что оно собой представляет, какими характеризуется плюсами и минусами?

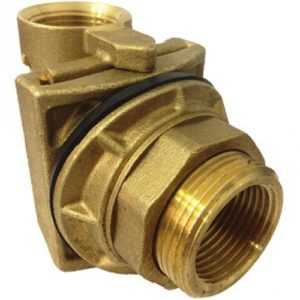

Скважинный адаптер – это соединитель угловой формы, обеспечивающий плавный переход вертикального участка трассы (идущего от насоса к поверхности) в горизонтальный (к жилому строению).

Данное приспособление разборное, и состоит из двух конструктивных элементов. Один из них крепится на обсадной трубе (вставляется в проделанное в ней отверстие). Второй элемент сочленяется с участком трассы (например, из ПНД), идущим от погружного скважинного насоса к оголовку.

Стыковка частей адаптера производится способом, известным как «ласточкин хвост». Герметичность соединения обусловлена наличием уплотнительного кольца из РТИ.

Плюсы применения адаптера

  • Низкая стоимость работ. Использование такого простого приспособления в системе водоснабжения обойдется в разы дешевле, чем обустройство приямка или кессона. Например, не понадобится заниматься выемкой грунта.
  • Простота монтажа и его высокая скорость. Соединение производится достаточно быстро, и услуги профессионала на этом этапе не понадобятся, также как и специальное оборудование или инструменты.
  • Скважина получается полностью скрытой в грунте. Для многих собственников небольших участков это один из определяющих факторов.

Минусы установки адаптера

  • Наличие РТИ в конструкции приспособления предполагает регулярную замену прокладки. Здесь многое зависит от качества воды в скважине, но данный недостаток у такого решения проблемы защиты водопровода от промерзания имеется. Недолговечность герметизирующих элементов – основной минус всех разновидностей скважинных адаптеров.
  • Несколько осложняется доступ к глубинному насосу. При необходимости его ремонта или проведения технического обслуживания придется заниматься разборкой переходника. Насколько это существенно, на усмотрение собственника, но отметить стоит.
  • Слив воды из контура также затруднен. При установке адаптера в скважине на это уйдет значительно больше времени.
  • Ограничение по глубине расположения насоса – не более 70 м.
  • Отсутствие в схеме водопровода кессона вынуждает собственника решать, где поместить все оборудование системы (гидроаккумулятор и тому подобное). А это не всегда удобно, тем более, если дом небольшой, и подсобное помещение уже наполнено различными приборами.

Если решено применить в скважине адаптер, то его необходимо правильно выбрать. В первую очередь это касается материала, из которого образец изготовлен. Вариантов несколько – латунь, нержавеющая сталь, бронза и DZR-модификация (так называемая «пищевая»). По данному вопросу лучше посоветоваться со специалистом, так как здесь определяющий фактор – качество воды из скважины.

Стоит отметить, что наиболее дешевые экземпляры делаются из латуни. Они долговечны и удобны в разборке, а потому и наиболее популярны в частном секторе. Но нужно учесть, что в процессе эксплуатации этот металл постепенно окисляется, и может случиться так, что разобрать приспособление для выемки насоса на поверхность не получится; соединение просто не разъединится. Как результат – откапывание части обсадной трубы и ее обрезка.

После этого мало кто пытается наварить ее снова; чаще собственники для оголовка скважины обустраивают кессон. Получается, что адаптер из латуни хотя и дешевый, но при «плохой» жидкости изделие довольно «проблемное»; возможно, потом все равно придется тратить деньги на решение вопроса обустройства магистрали. Хотя для скважин на частных территориях, используемых в целях обеспечения жилого строения питьевой водой – хороший вариант недорогого адаптера.

На складах «АЛЬФАТЭП» имеются такие приспособления в большом сортаменте. Компания уже много лет специализируется в сфере проектирования и монтажа автономных инженерных систем. Она готова оказать помощь всем позвонившим из Подмосковья на номер контактного телефона. После уточнения ряда деталей сотрудники дадут совет по приобретению адаптера и предложат на выбор несколько вариантов приспособления. По желанию клиента, организуют его доставку по адресу.

А что такое кессон для скважины


Цель кессона — укрытие оголовка скважины от замерзания и отведение водоподающих труб ниже уровня промерзания грунта. В отличие от адаптера, в кессоне есть возможность сделать вывод на различные постройки, развести на 2 или 3 дома, сделать отдельный слив для каждого направления. Слив воды можно сделать обратно в скважину или в ведро, вопрос цены.

Кроме того, в кессоне можно разместить мембранный бак и автоматику давления. Все соединения в кессоне находятся в зоне видимости, их всегда можно обслужить. Также нет ограничений по глубине. Но не все кессоны хороши, есть бетонные или кирпичные или любые другие иммитации, которые не выполняют свою функцию и весной стоят полные воды.

  • Любая глубина скважины.
  • Вывод воды куда угодно.
  • Слив воды для каждого строения отдельно.
  • Бак и автоматика давления внутри кессона.
  • Легко обслуживать.
  • Дороже адаптера

Недостатки

Для изготовления скважинных адаптеров, как правило, используется латунь, от качества металла при этом во многом зависит надежность оснащения. При любых признаках окисления металла в местах стыковки отмечается сильное заедание двух частей, которое приводит к невозможности извлечения насоса. В итоге приходится выкапывать и затем отрезать обсадную трубу, а после этого приваривать ее опять или устанавливать кессон.

Для нормальной герметизации в адаптере используются резиновые прокладки, которые имеют меньший срок службы, нежели латунь. При их преждевременном выходе из строя приходится все-таки раскапывать котлован для осуществления замены.

Еще один минус адаптера — все оборудование, размещенное в кессоне, нужно будет устанавливать в отдельном помещении в доме. Обычный слив воды на зиму также отличается, если в кессоне вы лишь поворачиваете кран и сразу сливаете воду, то тут придется повозиться.

Кроме того, невозможно будет подключить различные дополнительные источники водозабора из скважины.

Общие рекомендации по монтажу устройства

Существует возможность компенсировать вибрации, сопровождающие работу оборудования, и его вес. Профессионалы советуют устанавливать обсадные колонны, изготовленные из стали.

Упрощению монтажа способствует заблаговременное создание единой конструкции из глубинного насоса, кабеля, шланга и страховочного троса. Сборки рекомендуется проводить в чистом и сухом помещении с ровной поверхностью. Готовые бухты, скрепленные муфтами, перемещают к оголовку скважины. Это позволяет сократить риск загрязнения внутреннего пространства устройства.

Для извлечения адаптера допускается применять самодельное приспособление. Подойдет переходник соответствующего размера с резьбовой нарезкой.

Особенности

Скважинный адаптер появился недавно, но уже с большим успехом вытесняет кессоны на скважинах, ведь данный механизм обладает рядом положительных характеристик. Скважинный адаптер – это установка, обеспечивающая соединение выхода скважины с водопроводной системой, которая уходит в жилое помещение. Устройство располагается в обсадной трубе на уровне пониже точки промерзания почвы. Благодаря такой установке достигается функциональность скважины и конструкции автономного водоснабжения жилого помещения в зимнее время, причем даже в сильные морозы. Автоматически исключается необходимость проведения термоизоляционных работ для водопроводной системы.

Устройство состоит из двух деталей: наружной и внутренней. Первый элемент представляет собой штуцер, который устанавливается в микроотверстие, заранее подготовленное в обсадной трубке. На той части патрубка, которая остается внутри, размещается выемка для фиксации обоих деталей скважинного адаптера. С наружной стороны размещается нарезанная резьба для подсоединения с водопроводной трубой, вспомогательные уплотнительные детали для защиты от протекания и попадания грунтовой воды, а также накидная гайка, которая прочно закрепляет всю систему в одном положении.

Второй элемент скважинного адаптера размещается внутри обсадной трубы. Он представляет собой модернизированное колено, один конец которого подсоединяется к шлангу, удаленном от насоса в скважине, а второй – с деталью, про которую было рассказано в предыдущем пункте. Для этого деталь оборудуется шипом в виде ласточкиного хвоста и уплотняющим кольцом из резины, которое придает соединению герметичность.

Чтобы облегчить процедуру установки, верхнюю часть внутренней детали скважинного адаптера оборудуют глухим резьбовым микроотверстием. В него закручивается монтажная трубка, посредством которой изделие погружается в водоскважину. Там оно устанавливается в паз другого элемента адаптера. После чего спецмонтажная труба просто выкручивается и вытаскивается. Сделать подобный механизм можно самостоятельно.

Скважинный адаптер обладает такими достоинствами, как:

приемлемая цена изделий. Если сравнивать со стоимостью кессона, то адаптер является дешевле в 5–7 раз

Если бюджета недостаточно, стоит обратить внимание на данных механизм;
жидкость в устье водоскважины не промерзает;
простота установки. Монтаж подобного оборудования может произвести любой, кто умеет держать в руках дрель;

  • компактность. Обсадная труба с адаптером не занимает полезного пространства, а также не будет конструкцией, которая портит весь внешний вид усадьбы. Действительно, над землей будет размещаться только крышка водоскважины, диаметр которой составляет 30–40 см;
  • возможность монтажа вблизи коммуникационной системы;
  • возможность скрытой установки насосного механизма;
  • эстетичность конструкции. Скважину на загородном участке практически не видно, что очень хорошо для владельцев, опасающихся воровства;
  • надежность;
  • возможность применения при высоких уровнях грунтовых вод;

  • 100% герметичность системы. Даже при весенних паводках вода остается чистой. Это условие выполняется в том случае, если проведена правильная установка оборудования и дальнейшее обслуживание системы;
  • если водяной системой не нужно пользоваться длительное время, скважинный адаптер позволяет спустить воду. Достаточно расцепить связь элементов, и вся жидкость стечет.

Кроме положительных характеристик, адаптер имеет и негативные стороны, такие как:

  • резиновая деталь (уплотнитель) со временем может выйти из строя. Но это зависит от производителя данной конструкции и от качества изготовленного изделия;
  • места соединений могут окислиться, чтобы это не произошло, необходимо 1–2 раза в месяц опускать и поднимать насос;

  • трос, которым осуществляется поднятие насоса, не держит его в рабочем положении. Эту функцию выполняет адаптер. Возможно преждевременное изнашивание либо эксцесс герметизации соединения от постоянной вибрации, которая идет от насосного механизма;
  • зачастую возникают проблемы с прокладкой, которая располагается между грунтами и наружными стенками устройства. Она может пересохнуть, что приведет к нарушению герметизации. В результате грунтовые воды попадут в механизм, в дальнейшем произойдет разрушение водоскважины;
  • нет возможности для подключения дополнительных источников забора воды из скважины, например, для полива огорода, для отдельно стоящей хозяйственной постройки.

Проблема выбора

Прежде чем вдаваться в подробности, я вкратце расскажу, что же это за чудо такое — адаптер для скважин и зачем он вообще нужен.

Это своеобразный переходник, который крепится вовнутрь обсадной колонны. От глубинного насоса вверх идет водопроводная труба и чтобы не монтировать дорогостоящий кессон, эту трубу можно вывести под землей, как раз для этого и служит адаптер.

Как устанавливается адаптер для скважин.

Как устроен адаптер

Сама конструкция состоит из двух частей: наружной и внутренней:

  • Наружная часть врезается в стенку обсадной трубы и через прокладку зажимается гайкой. С внутренней стороны трубы на ней есть клиновидные вертикальные «салазки», на которые надевается вторая часть конструкции. Такой способ соединения еще называют «ласточкин хвост»;
  • Внутренняя часть адаптера — это съемное колено, на котором установлен фиксатор для герметичного соединения с салазками. Снизу на колене есть резьба под водопроводную ПНД трубу, а сверху резьба для монтажного кронштейна.

Конфигурации адаптеров могут быть разные, но принцип действия везде один.

Материал для изготовления

Иллюстрации Рекомендации
Бронза.

Один из самых дорогих и высококачественных материалов в линейке. Гарантия на них колеблется в районе 25-30 лет, но прослужить они могут больше.

Латунь.

Латунь по качеству считается ниже бронзы, производители обещают, что продержится такой узел не менее 10-15 лет.

Пищевые сплавы.

Так называемые DZR сплавы это обычно латунь с бронзой. Стоит относительно не дорого служит от 20 лет.

Нержавеющая сталь.

Нержавейка едва ли не самый высокопрочный материал. Качество отменное, но и цена на такие адаптеры не меньше, чем на бронзовые.

Ведущие производители

Торговая марка Рабочий диаметр Средняя цена Страна производитель
Baker 100-200 мм 3400руб. США
American Granby Harvard 110-130 мм 5000руб США (Есть лицензионный товар производства Тайвань)
Debe 125-195 мм 4500руб Швеция
Vinkell 127-158 мм 3000руб Неизвестно
Unipump 110-160 мм 2000руб Россия

Цены актуальны на весну 2017 г.

При покупке сразу проверяйте комплектацию изделия.

Кессон или адаптер

Пробурить скважину на своем участке это только половина дела, важно ее правильно обустроить. И тут возникает дилемма: что лучше кессон или адаптер? Давайте сравним основные моменты за и против

Оголовок для установки в кессон также оборудован адаптером, но конструкция у него иная.

Адаптер для скважин Кессон
Стоимость.
При условии монтажа своими руками максимум составит 5000 руб. Если нанимать специалистов, то от 7000 до 9000 руб. придется отдать за работу. Итого максимум 14тыс. руб. Самостоятельный монтаж обойдется 7—25 тыс. руб. Услуги приглашенных мастеров 7-10 тыс. руб. Итого максимум 35 тыс. руб.
Сложность работы.
Просверлить отверстие в трубе и закрепить адаптер сможет даже дилетант. Здесь нужно копать довольно широкий котлован, бетонировать основу, вставлять и крепить бетонные кольца, плюс грамотно установить оголовок, что также непросто.
Временные затраты.
На саму врезку у вас уйдет максимум час, плюс земляные работы и подключение могут занять еще пару дней. Только на обустройство корпуса кессона уйдет 3-4 дня минимум. К этому нужно добавить рытье траншеи и установку оголовка, что заберет еще 2-3 дня.
Расстояние от скважины до дома.
По правилам это расстояние не должно превышать 5 м. В противном случае придется брать мощный, а значит дорогостоящий глубинный насос. Такой насос будет тяжело подобрать по диаметру обсадной колонны, потому что там уже стоит адаптер. В кессоне достаточно места чтобы установить нормальную насосную станцию и качать воду на расстоянии до 50 м от дома.
Габариты.
Адаптер можно положить в карман и отвезти куда угодно, а после установки все засыпается землей. Для доставки бетонных колец, пластикового или же металлического кессона вам придется нанимать транспорт, плюс на участке такой колодец будет занимать место.
Герметичность.
Обеспечивается полная герметичность соединения. При повышении уровня грунтовых вод колодец может залить, а значит, придется тратиться на дополнительную гидроизоляцию или обустраивать дренаж.
Техническое обслуживание.
Каждые 2-3 года вам придется откапывать соединительный узел, чтобы заменить прокладки.

Плюс за такое длительное время нагруженное соединение «ласточкин хвост» может прикипеть и сорвать его будет тяжело.

Сделать профилактику оборудования установленного в кессоне не составит большого труда.

Расширительный переходник на фото спасет от проблем с подбором глубинного насоса.

Для чего необходим адаптер для скважины и как он устроен

Адаптером называют устройство, обеспечивающее соединение вывода скважины с водопроводной магистралью, которая, в свою очередь, уходит в дом. При этом изделие размещается в обсадной трубе на уровне ниже максимально возможной точки промерзания грунта – таким образом, достигается работоспособность скважины и системы автономного водоснабжения частного дома зимой, причем даже в самые сильные холода. За счет конструкции адаптера соединение водопровода и обсадной трубы выходит, с одной стороны, полностью герметичным, а с другой – простым в своем демонтаже и обслуживании.

Схема, изображающая обсадную трубу скважины, насос, адаптер и его соединение с водопроводом, подведенным к частному дому

Состоит это устройство из двух отдельных деталей – внешней и внутренней. Первая представляет собой, по сути, патрубок, который вставляется в отверстие, просверленное ранее в стенке обсадной трубы. На той части патрубка, которая остается внутри, располагается паз для крепления типа «ласточкин хвост», обеспечивающего герметичное и плотное соединение обеих деталей адаптера для скважины. С наружной же стороны располагается нарезанная резьба для соединения с водопроводной трубой, дополнительные уплотнительные элементы для защиты от протечек и попадания талой воды, а также накидная гайка, которая надежно фиксирует всю конструкцию в требуемом месте и положении.

Внутренняя и внешняя детали адаптера для скважины

Вторая деталь адаптера полностью располагается внутри обсадной трубы. Представляет собой усовершенствованное и слегка видоизмененное «колено», один вывод которого соединяется со шлангом, отведенным от насоса в скважине, а второй – с изделием, про которое шла речь в предыдущем абзаце. Для этого деталь снабжается «шипом» крепления «ласточкин хвост» и резиновым уплотнительным кольцом. Последнее придает соединению дополнительную герметичность.

В целях облегчения процесса установки верхняя часть внутренней детали адаптера снабжается глухим резьбовым отверстием. В него заворачивается монтажная труба, и с её помощью изделие опускается в скважину. Затем там оно вставляется в паз другой детали адаптера. После этого монтажную трубу просто выворачивают и извлекают. Сделать подобный инструмент самостоятельно не представляет большого труда.

Здесь можно увидеть глухое резьбовое отверстие для монтажа внутренней детали адаптера для скважины

Материалы, из которых изготавливается адаптер для скважины, приведены в таблице ниже.

Таблица. Классификация адаптеров для скважин по материалу изготовления.

Наименование материала Описание

Латунь

Низкая цена и доступность адаптеров из данного материала. Средний срок службы составляет около 8-10 лет. В ходе эксплуатации выделяет в воду оксиды меди и цинка, потому желательно использовать фильтр.

DZR-материал

«Пищевой» сплав на основе латуни. Не выделяет в воду каких-либо вредных веществ, в отличие от предыдущего материала.

Бронза

Качественные марки бронз отличаются чрезвычайно высокой стоимостью. Но это окупается большим сроком службы – вплоть до четверти века.

Нержавеющая сталь

Адаптеры из подобного материала отличаются тяжестью, прочностью и сроком службы до 30-40 лет. И соответствующей такому качеству ценой.

Адаптер для скважины

Как правильно произвести установку питлесс-адаптера

Установка скважинного адаптера не потребует каких-то особых знаний и умений. Все делается достаточно просто по следующему алгоритму:

  1. Со стороны дома откапывают обсадную трубу скважины на необходимую глубину. Глубина промерзания грунта зависит от региона. В средней полосе она составляет максимум 1,5 м, хотя чаще всего этот показатель значительно меньше.
  2. В трубе просверливают отверстие нужного диаметра. Он равен диаметру основной части адаптера.
  3. В отверстие вставляют наружную часть адаптера.
  4. На скважину устанавливают крышку, закрывающую ее.
  5. К основной части присоединяют водопроводную трубу, которая проложена по траншее, ведущей к дому.
  6. Ответную часть скважинного адаптера соединяют с шлангом погружного насоса.
  7. Погружной насос спускают в скважину и соединяют обе части адаптера.

Скважинный адаптер имеет две составные части. Одна часть вставляется в отверстие на обсадной трубе, а вторая присоединяется к шлангу, ведущему от насоса.

Монтаж основной части скважинного адаптера

Подробнее рассмотрим, как осуществить монтаж адаптера на обсадной трубе. Перед началом монтажа необходимо сделать правильное отверстие в ней. Для этого нужно обзавестись биметаллической корончатой фрезой, которая способна прорезать отверстие с ровными краями в металле. Ее диаметр подбирают таким образом, чтобы он точно соответствовал диаметру адаптера. После этого в трубу опускают вторую часть адаптера и вводят в отверстие. Снаружи ее фиксируют обжимным кольцом. Как внутри, так и снаружи на адаптер надевают резиновые уплотнители в виде колец. После этого обе детали затягивают разводным ключом. Трубу от водопровода соединяют с адаптером снаружи посредством резьбового соединения, которое требуется изолировать во избежание протечки.

Монтаж ответной части

Перед тем как начать установку ответной части адаптера необходимо правильно установить насос. Его опускают на требуемую глубину и фиксируют в таком положении. Трубу или шланг от насоса обрезают и вставляют в ответную часть детали. Еще до начала проведения всех этих работ насос лучше всего собрать в помещении, присоединив к нему шланг, трос и кабель. Все это приносят к скважине, где укладывают на чистое место, чтобы не допустить попадание грязи в скважину. После этого потребуется взять специальную трубу, которая предназначена для облегчения монтажа адаптера. Ее ввинчивают в отверстие на внутренней части адаптера, предназначенное для нее. После этого трубу вместе с частью адаптера помещают внутрь скважины и соединяют обе части устройства. Затем эту трубу вывинчивают и убирают. Она потребуется только когда нужно будет вновь достать насос.

При монтаже адаптера для скважины применяют специальную трубу с нарезанной на ней резьбой. Ее вкручивают в отверстие на внутренней части адаптера и снимают после установки на место устройства

Следует обратить внимание на то, что после удаления монтажной трубки может повредиться резьба в устройстве в результате воздействия влаги. По этой причине трубу можно не выкручивать, а просто обрезать вровень с горловиной скважины, чтобы не мешала. После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его

Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем

После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его. Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем.

Полная схема установки скважинного адаптера в реальном масштабе

Установка скважинного адаптера позволяет значительно снизить расходы на обустройство водозаборной скважины, так как исключает необходимость сооружения дополнительных конструктивных элементов для утепления трубопровода.

Цены на обустройство скважины с адаптером

Стоимость обустройства скважины глубиной 20 м под ключ с кессоном (на начало 2019 г.) – от 86 тыс. руб. Собственный источник круглогодичного водоснабжения такой же глубины, но оснащенный адаптером стоит от 55 тыс. руб.

Что входит в цену:

  1. Оборудование – насос скважинный (погружной), трос нержавеющий и зажим, кабель ПВС, скважинный адаптер, гидроаккумулятор минимум на 100 л, реле давления, обратный клапан компрессионный.
  2. Детали трубопровода – кран шаровый, штуцер пятивыводной, труба ПНД, муфты.
  3. Крышка скважины.
  4. Монтажные работы – устройство котлована под адаптер, монтаж трубопровода, установка и наладка оборудования.
  5. Транспортные расходы.

Монтаж такой же скважины глубиной 120 м с адаптером будет стоить от 77 тыс. руб. На цену может сильно повлиять расстояние от города, в котором находится выбранная компания, до участка. Рекомендуется дополнить комплект насосной автоматики датчиком сухого хода или поплавковым выключателем (если у реле давления нет функции защиты от работы без воды).

Утепленная скважина с адаптером.

Общие рекомендации по монтажу устройства

Монтаж скважного адаптера требует изучение рекомендаций. Установку базовой части переходника и ответного блока часто совмещают

Это позволяет сократить продолжительность монтажных работ

Установку базовой части переходника и ответного блока часто совмещают. Это позволяет сократить продолжительность монтажных работ.

При самостоятельном обустройстве скважины рекомендуется придерживаться правил:

  1. Технология адаптера хорошо подходит для стальной обсадочной колонны, но может применяться и в отношении пластиковых труб.
  2. Предварительная сборка страховочного троса, электрокабеля и шланга с насосом и переходным узлом в один пучок облегчает монтаж конструкции. Работу выполняют в помещении или на ровной чистой площадке, чтобы исключить загрязнение элементов сборки. Готовые бухты переносят к оголовку скважины.
  3. Штангу для установки изделия можно изготовить самостоятельно, прикрепив к отрезку трубы наконечник с подходящей резьбой.

Насос в сечении должен быть на 3 см меньше скважины. Адаптер берут с гарантией изготовителя.

Установка скважинного адаптера своими руками

Для монтажа адаптера необходимо предусмотреть свободное пространство. При установке системы необходимо следить за тем, чтобы внутренний диаметр обсадки обеспечивал зазор в 25-30 мм для нормальной эксплуатации, профилактики и ремонта.

Шаг 1: подготовка необходимых материалов

Для выполнения земляных работ нужны штыковая и совковая лопаты. Также этот этап требует наличия таких приспособлений, материалов и оборудований:

  • адаптер для скважины;
  • соответствующие фитинги для обвязки схемы;
  • металлические колья, листы фанеры или другие пиломатериалы, способные укрепить стенки котлована;
  • корончатую фрезу для сверления отверстий в обсадной трубе;
  • дрель;
  • водоотталкивающую смазку (нейтральная по отношению к резиновым уплотнительным прокладкам), силикон;
  • ленту ФУМ для герметизации резьбовых соединений;
  • съемник (представляет собой отрезок трубы с наличием резьбы на одном конце), необходим для выполнения монтажных и ремонтных работ;
  • страховочный трос.

Шаг 2: проведение земляных работ

Копать котлован нужно зимой или весной – это время отличается стабильностью и устойчивостью грунта. Для укрепления ямы используйте деревянные щиты и металлические колья.

Устройство приямка вокруг обсадной трубы лучше проводить вместе с копанием траншеи для водопроводящих труб. Глубина шурфа зависит от того, на какой уровень промерз грунт. По ширине яма копается не меньше 50 см. Такой параметр нужен для удобства погружения и врезки адаптера. Обсадная труба обрезается при земле.

Шаг 3: установка основной части

Монтаж нужно начинать со сверления отверстия в теле обсадной трубы. Делается это коронкой со специальными напайками. Диаметр отверстия должен соответствовать конструкции и размерам адаптера. Все резьбовые соединения герметизируют лентой ФУМ.

Перед монтажом определяют глубину спуска системы. После отрезают лишнюю часть трубы по уровню обсадки. Устройство опускают в трубу с дальнейшей фиксацией обжимным фитингом. Гайку подтягивают соответствующим ключом. Установка системы выполняется с помощью монтажной трубы. Ее вкручивают в верхнюю часть устройства, а после завершения монтажа – выкручивают, выводят наружу и извлекают из скважины.

Шаг 4: монтаж ответной части

Ответная часть монтируется на подающем трубопроводе насоса. Сначала погружают глубинный насос, а затем стыкуют “ласточкин хвост” и фиксируют две составляющие устройства. Страховочный трос должен принять на себя вес насосного оборудования. Конец троса надежно фиксируют с помощью металлических кольев и приступают к проверке работоспособности системы.
