Руководство по обустройству своими руками скважины без кессона и преимущества метода

Содержание

Если это дача, рассчитанная только на летнее проживание, то вполне приемлемым вариантом является облегчённая летняя версия, когда скважина практически имеет только оголовок над устьем и зачастую даже не оборудуется водопроводом.

Если дом предназначен для круглогодичного проживания, то приходится учитывать сезон низких температур. Для обеспечения бесперебойной подачи воды в это время обустраивается зимний вариант, предусматривающий наличие кессона, приямка или отдельного помещения, возводимого над устьем скважины.

Но все указанные работы весьма затратны и длительны по времени. Все возведённые объекты требуют периодического технического обслуживания.

адаптер для скважины

Альтернативой вышеперечисленным техническим решениям, обеспечивающим круглогодичную бесперебойную подачу воды в дом, является обустройство скважины без кессона при помощи адаптера. Указанное техническое решение подразумевает размещение всего оборудования водоподготовки и подачи в самом доме, в специально отведённом для этого помещении, в котором поддерживаются плюсовые температуры. Чаще всего таким помещением является котельная. А в самой скважине монтируется только специальное устройство – скважинный адаптер, конструкция которого весьма проста. Он обеспечивает герметичный вывод из обсадной трубы отвода, по которому вода, подаваемая глубинным насосом, поступает в водопровод, проложенный к дому.

Самостоятельное обустройство скважины: последовательность действий

Устройство водяной скважины лучше доварить профессионалам, специализирующимся на выполнении таких работ. Они помогут подготовить качественный план, порекомендуют надёжное оборудование, выполнят монтаж в соответствии с основными требованиями, предоставят гарантии на результат.

Обустройство скважины на воду своими руками позволит в тонкостях разобраться с принципами работы системы, знать все нюансы, «потаённые места», слабые и сильные стороны своей скважины. В случае если процедуру вы доверите другим людям, знание тонкостей и особенностей монтажных и наладочных работ, позволит грамотно контролировать ход процесса.

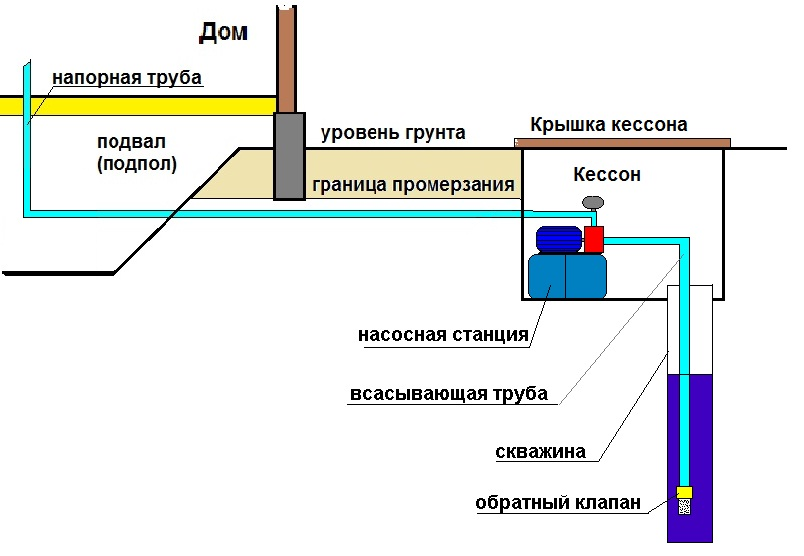

Как правильно обустроить скважину? Приступим к пошаговому разбору того, как сделать эффективную скважину на даче своими руками. У вас уже пробурена сама скважина и установлена обсадная труба. Вокруг неё необходимо вырыть углубление для размещения кессона. Размер углубления будет равняться объёму планируемого к использованию кессона. Глубина углубления также равняется высоте ёмкости. Диаметр ямы обычно немного превышает ширину кессона.

На дне кессона заготавливается отверстие для обсадной трубы. Ёмкость аккуратно опускают в углубление, вдевая в обсадную трубу. Часто для придания прочности на дне ямы устанавливают «бетонную подушку» из плит. Для более надёжной устойчивости кессон фиксируется с бетоном при помощи тросов или специальных заклёпок с болтами. После того как кессон поставлен в яму правильно, обрезается обсадная труба на удобном уровне от дна кессона и с помощью сварки соединяется в единую конструкцию.

Пространство между установленной ёмкостью и границами ямы засыпается специальной обсыпкой.
Иногда используется «фиксирующая» бетонная стяжка. «Открытой» оставляется одна крышка, служащая входом в кессон, всё остальное засыпается слоем земли, который будет служить дополнительной защитой от промерзания зимой.

После этого необходимо опустить насос и приступить к его установке. При осуществлении монтажа погружного насоса стоит учитывать следующие моменты:

Скважина перед «погружением» насоса тщательно очищается

Воду нужно выкачивать до того момента пока не перестанет идти жидкость с осадком из песка и других элементов.
Насос должен быть полностью погружён в воду, и находиться на расстоянии от дна скважины не менее чем в 100 см.
Особое внимание стоит уделить «безопасности» и надёжности прокладки кабеля к насосу.

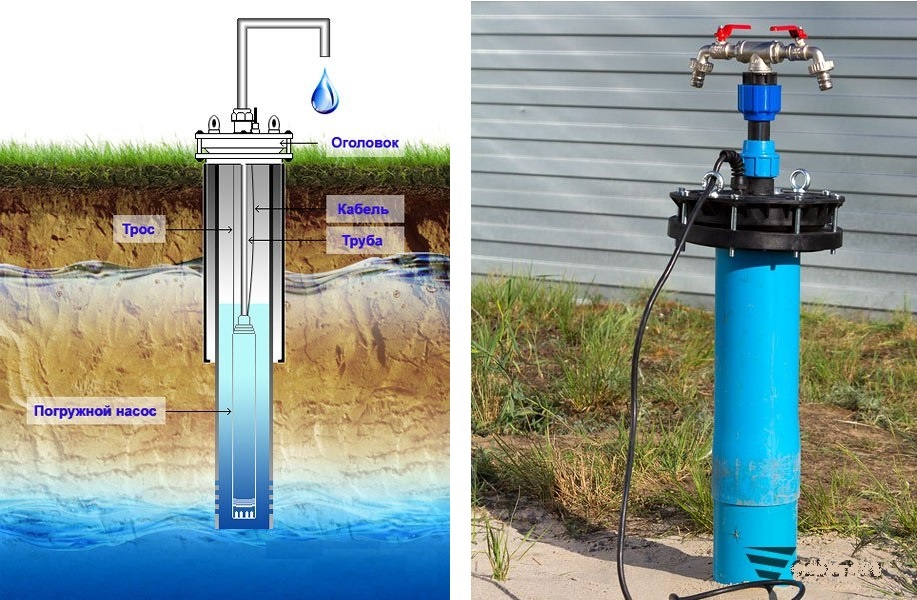

На дно кессона в отверстие с опущенным насосом устанавливается оголовок. К нему предварительно закрепляется с помощью троса насос, через специальное отверстие пропускается кабель электропитания.

После установки насоса производится отладка работы системы

Важно обеспечить необходимое давление на выходе. В кессоне монтируется реле давления для регулирования работы насоса

После завершения работ в кессоне, необходимо осуществить соединения его с трубами и гидроаккумулятором, так чтобы получилась эффективно функционирующая система. Накопительный бак может быть размещён как в кессоне или отдельном помещении, так и в специально отведённом месте в доме. В узлах до и после бака необходимо смонтировать краны для слива и промывки. Кроме того, по ходу движения воды, перед гидроаккумулятором устанавливается обратный клапан.

Бурение

Формирование скважины на участке невозможно без специального оборудования. В частных хозяйствах чаще применяют ударно-канатное устройство, которое выглядит просто, но работает эффективно. Рабочий механизм представляет собой опорную треногу с забивным устройством. Для треножной конструкции нужны металлические трубы, которые соединяются между собой сваркой. Устройство под названием «стакан» соединяется лебедкой с тросом. Высота опоры прочно связана с длиной забивного агрегата. Соединенные между собой металлические трубы должны быть выше «стакана» на 1,5–2 м.

• Далее бурение своими руками происходит с помощью лебедки.
• Вбивайте «стакан» в обозначенную рабочую территорию на частном дворе. С его помощью с участка забирается грунт.

Для определения глубины скважины важно учитывать следующее

• Уровень залегания водоносной жилы на конкретно взятом участке.
• Хозяйственные нужды и бытовые потребности в воде.

Выбирая обсадную колонну, стоит учесть, что она должна выдержать большие нагрузки. Кроме механической прочности, у трубы должна отсутствовать склонность к коррозии. Материал должен выдерживать давление. Трубы из асбоцемента – наиболее известные и часто используемые для скважин. Подвох использования таких изделий в том, что если скважина заиливается, то восстановлению уже не подлежит. В настоящее время производители предлагают обсадные изделия из следующих материалов:

• сталь;
• пластик;
• дерево.

Стальные изделия дороги, оставляют в воде характерное металлическое послевкусие. Пластиковые трубы появились на рынке не так давно, но уже превосходят своих конкурентов по многим характеристикам. Вкусовые качества воды не портят, в сравнении с асбоцементными вариантами – дешевые.

Деревянные трубы для скважин мало знакомы даже специалистам, так как используются сегодня редко. Варианты этих труб не отличаются высокой прочностью.

Выбрав и установив обсадную трубу для пробуренной скважины можно переходить к монтажу оборудования.

Общие нюансы установки

Перед тем, как выбрать тип кессона и начать его монтаж, необходимо учесть два параметра участка, где находится скважина:

• уровень грунтовых вод;
• глубину промерзания грунта.

Видео — Кессон для скважины своими руками

Глубина, на которой проходит грунтовка, влияет на выбор типа сооружения и на процесс монтажа. Если УГВ хотя бы в период паводка бывает меньше 3 м, то кирпичный кессон не подойдет. Этот показатель учитывают и при обустройстве дна бетонного резервуара:

• при глубоком залегании грунтовки можно сделать ленточный фундамент и засыпать песчано-щебенчатую подушку, что способствует отведению конденсата;
• если подземные воды близко, то стоит остановиться на монолитном бетонном дне.

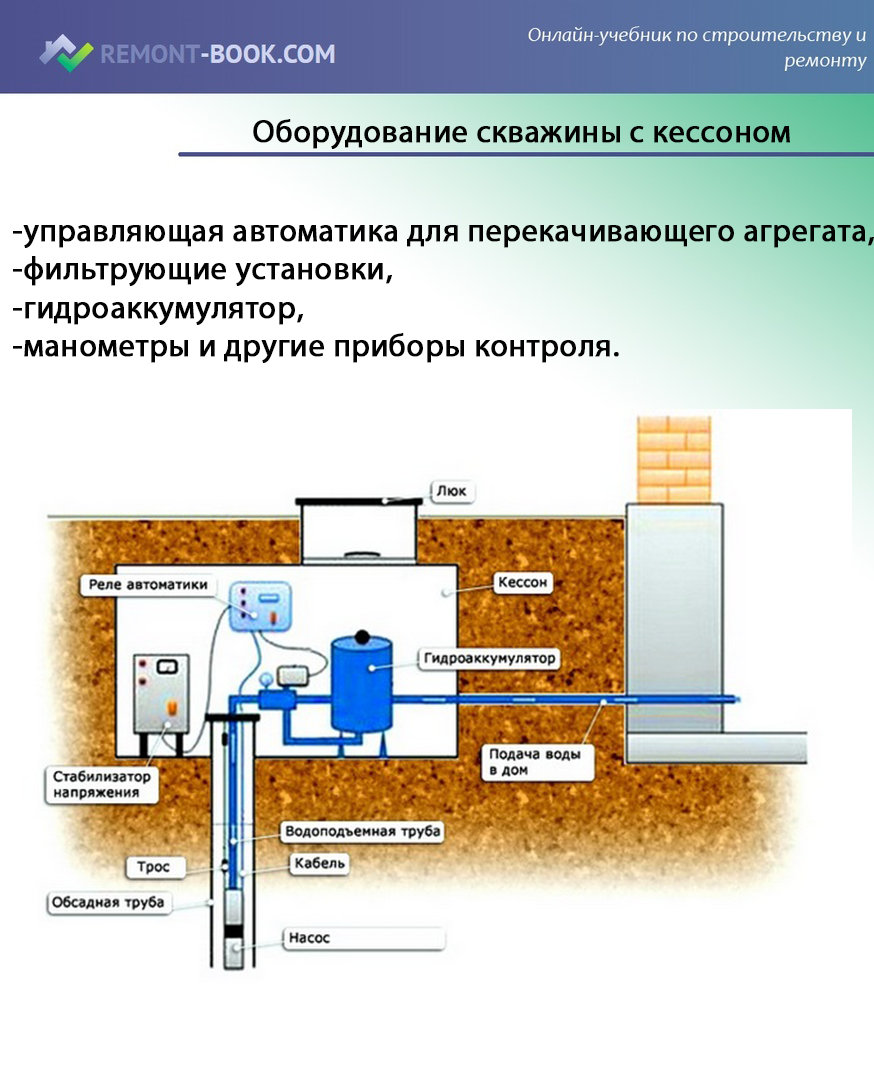

Оборудование скважины с кессоном

Грунтовые воды оказывают особое влияние и на монтаж пластикового кессона по двум причинам:

1. При подъеме они могут вытолкнуть легкий резервуар. В таком случае необходимо бетонное основание с анкерами для крепления стропами емкости;
2. Близкие грунтовые воды при замерзании приводят к вспучиванию грунта, который начнет давить на стенки кессона. Такую проблему нивелируют цементной засыпкой по периметру камеры.

Точка промерзания грунта определяет глубину залегания устья скважины и прохождения водопровода, а значит, и общую высоту камеры. На место расположение оголовка и выхода труб также влияет и размер водонапорного бака и его размещение в кессоне.

Определившись с особенностями грунта и выбрав тип кессона, можно приступать к закупке материалов и непосредственно к монтажу.

Защита скважины от атмосферных воздействий

Чтобы защитить источник воды от негативного воздействия извне, используют сооружения наземного и подземного типа:

• надземная надстройка — чаще применяется для защиты промышленных колодцев. В частных домах использование павильонов не функционально. Они занимают полезное пространство, портят дизайн. Если все-таки решили ставить домик, располагайте его над системой водосбора. Чтобы минимизировать потери тепла, заглубление обложите грунтом;
• установка скважины внутри здания — используйте подвал или утепленное техническое строение. Единственная трудность — в процессе бурения. Скважину роют до того, как начнут возводить строение;
• подземный кессон — колодец имеет закрытую конструкцию. Видимой остается только его небольшая часть — люк. Заводские подземные колодцы делают из металла или полимеров.

Всё о монтаже и подключении

Чтобы кессонная камера хорошо выполняла свои защитные функции, а также прослужила максимально долго, при её монтаже нужно соблюдать ряд правил. Перед началом работ следует тщательно обдумать схему подведения внешнего трубопровода.

Нужно учесть пути прокладки других подземных коммуникаций, глубину залегания грунтовых вод и уровень промерзания почвы зимой. Особенности установки также зависят от конструкции кессона и от материала, из которого он изготовлен.

Монтаж кессона из бетонных колец

Монтаж колец производится двумя способами:

• Укладкой на поверхность земли необходимого количества колец, вокруг оголовка скважины. Их число выбирается в зависимости от проектной глубины кессона для скважины. Кольца устанавливаются друг на друга, а сверху накрываются бетонной крышкой. Далее производится выборка грунта изнутри будущей кессонной камеры, в результате чего кольца, под собственной тяжестью углубляются. Когда опустятся на нужную глубину, обсадная труба обрезается так, чтобы выступала над дном получившейся камеры на 0,5-1 м. Дно кессона бетонируется, либо засыпается крупным гравием, а верхняя крышка и стенки утепляются.
• Второй вариант предусматривает иной процесс монтажа. Изначально вокруг скважины роется котлован необходимой глубины и диаметра. Выступающая часть обсадной трубы срезается до нужного уровня, чтобы она незначительно выступала над дном камеры. И лишь после этого производится укладка железобетонных колец на дно ямы. Стыковочные швы тщательно заделываются цементным раствором и промазываются влагозащитной мастикой. Последним шагом камера утепляется, и засыпаются грунтом наружные пазухи.

Сложность при установке бетонных колец может заключаться лишь в необходимости использовать кран. Аренда строительной спецтехники увеличивает стоимость работ, и она не всегда сможет свободно проехать к месту обустройства скважины на приусадебном участке.

Монтаж металлического кессона

Металлические конструкции также отличаются большой массой, поэтому для их монтажа придётся использовать подъёмный кран или лебёдку. Изначально выкапывается котлован необходимой глубины и габаритов. Дно его выравнивается, и на нём обустраивается основание в виде бетонной заливки, либо песчано-гравийной подушки.

Перед началом установки металлический кессон снаружи тщательно обрабатывается гидроизоляционными составами во избежание коррозии. После установки на место, его стенки и крышку рекомендуется утеплить во избежание излишних теплопотерь.

Монтаж пластикового кессона

Процесс установки уже готовых полимерных кессонов в общих чертах схож с монтажом металлических камер. Порядок действий здесь тот же, за исключением необходимости обустройства гидроизоляции. Ещё одна особенность пластиковых кессонных камер – возможность их выдавливания из земли при пучении грунта.

Поэтому, для увеличения массы, дно их заливается бетоном, либо засыпается песчано-гравийной подушкой. Для закрепления лёгкой конструкции в грунт, также используются «якоря» в виде арматуры, забитой в землю.

Полимерно-песчаные модификации имеют сборную конструкцию, состоящую из нескольких элементов. Крепятся они друг с другом при помощи шип-пазовых соединений. Установка их друг на друга точно такая же, как и при монтаже бетонных колец. После окончания монтажных работ, к установленному кессону подводится внешний трубопровод, верхний край обсадной трубы обрезается по нужному уровню, и на него ставится оголовок.

Применяемые на практике разновидности

Для изготовления кессона может использоваться любой материал, обеспечивающий хорошую герметизацию и достаточную теплоизоляцию внутренней камеры.

Камеры из пластика абсолютно герметичны, легки и удобны в монтаже. Они могут быть самых разных размеров и форм. К сожалению, сделать их самостоятельно практически невозможно

Практика показывает, что чаще всего на оголовок устанавливают кессон из:

• Пластмассы. Практичное решение, отличающееся прекрасной герметизацией и небольшим весом, что существенно облегчает монтаж и транспортировку. Недостаточную жесткость конструкции и ее склонность к всплытию компенсируют заливкой установленной на место камеры бетоном по контуру.
• Металла, чаще всего стали. Достаточно долговечный и очень прочный вариант. Грамотно изготовленная металлическая камера герметична, она не всплывает и не деформируется. Для предупреждения коррозийного разрушения обязательно требуется качественная гидроизоляция.
• Бетона. Очень прочная и долговечная конструкция. Большой вес предотвращает всплытие емкости и существенно усложняет ее транспортировку и установку. Бетон гигроскопичен, поэтому требуется качественная гидроизоляция камеры, иначе влага проникнет внутрь.
• Кирпича. Прочный, экономичный и долговечный вариант. Отличается хорошими теплоизоляционными характеристиками, что позволяет не прибегать к дополнительному утеплению. Монтаж кирпичной камеры достаточно сложен, его может осуществить только человек, имеющий навыки кладки.
• Полимерпеска. Относительно недорогая, герметичная, прочная, легкая и очень долговечная конструкция. Отличается простотой в монтаже: собирается из элементов, соединяющихся замками системы «паз-шип».

У всех перечисленных вариантов есть свои плюсы/минусы. Для выбора наилучшей конструкции нужно взвесить, что лично для вас будет важнее, например, высокая стоимость или скорость сооружения, долгосрочность эксплуатации или оперативность строительства и т.д.

Желающим сравнить практичность и технические характеристики пластикового и металлического кессона предлагаем ознакомиться с аргументами “за и против” обеих разновидностей.

Монтаж кессона для скважины

Для начала выкапывается яма вокруг обсадной трубы. Размер ямы должен быть чуть больше кессона, чтобы он без труда туда вошел. Например, под кессон размером 1.25 х 1.25 м, копают яму 1.5 х 1.5 метра. Меньше точно не нужно. Обсадная труба обрезается на половину своей высоты. Если трубу не обрезать, то, опустив на нее кессон, она будет торчать через горловину кессона, и будет мешать туда залезть.
После того, как обрезали трубу, на нее ставят кессон.
По-хорошему монтаж кессона для скважины нужно производить манипулятором, в этом случае все будет быстро, аккуратно и ничего не повредится, а значит он простоит весь срок службы.

Обычно на дачах, ради экономии, собирают группу рабочих, которые устанавливают его вручную. Например, вес металлического кессона 1.25 х 1.25 метра, высотой 2 метра и с толщиной металла 3 мм — более 250 кг, поэтому возникают сложности с аккуратным переносом (обычно его тащат или катят, если это бочка). В процессе такого перемещения кессон царапается, отваливается краска, рвется гидроизоляция, но это мало кого волнует. Затем, рабочие пытаются вручную установить его на трубу

Иногда с первого раза не попадают… В итоге, в местах повреждений гидроизоляции, начинает образовываться коррозия, кессон гниет, и уже не имеет значения какой толщины его стенка.
Устанавливать кессон вручную нужно очень осторожно

Далее, установив кессон на обсадную трубу, происходит сварка трубы в кессоне по внутренней гильзе. Это уберегает гидроизоляцию. Если ваш кессон дешевый и гильзы под трубу нет (вырезано отверстие в полу), то трубу обваривают как получится.

После всего этого, обсадную трубу обрезают на нужную высоту и ставят оголовок. Затем уже делают разводку на все потребители.

Возможные варианты выполнения работ

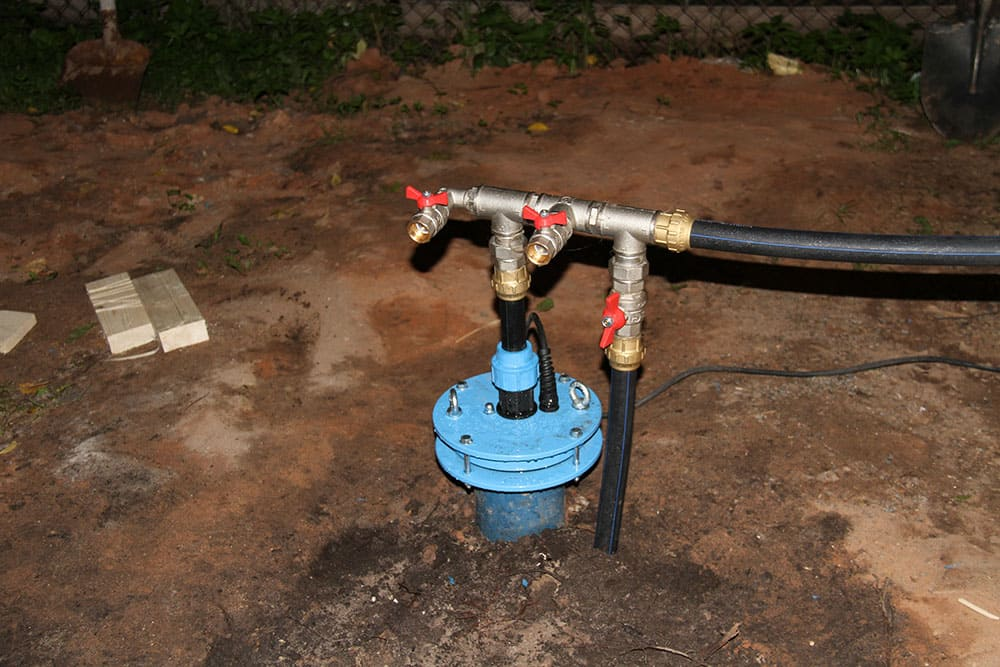

Полноценное обустройство скважины своими руками без кессона может быть осуществлено двумя вариантами:

• правильно сделать приямок;
• воспользоваться адаптером.

Рассмотрим эти оба варианта детальнее.

Устройство приямка

Самым простым решением является монтаж приямка. По своему устройству он напоминает кессон, и отвечает за выполнение нескольких функций:

• оберегает доверенное оборудование от минусовых температур и механических повреждений;
• предотвращает попадание в скважину посторонних предметов, включая природные осадки;
• является надежным сооружением для удобного размещения и проведения технического обслуживания целого комплекса оборудования.

Ввиду плохой герметичности, данное сооружение не пригодно в местах, где грунтовые воды залегают близко к поверхности, на глубине до 5 метров.

При обустройстве скважины на воду необходимо предвидеть, что места соединений в бетонной конструкции способны пропускать влагу. Для увеличения герметичности используется специальная емкость из металла или пластика, которая может устанавливаться в грунт и прочно крепиться в местах соединения со скважиной. Данные стыки обрабатываются герметиком.

В сухой местности, приемлемым вариантом конструкции приямка считается использование бетонных колец для колодца, либо устанавливаются деревянные щиты и заливается железобетонная конструкция. Может еще использоваться кирпичная кладка. Между стенками и грунтом размещается гидроизоляция из полиэтиленовой пленки.

Дно приямка бетонируется или засыпается щебнем. С внутренней стороны стенок устанавливается теплоизоляционный слой, обеспечивающий полноценную работу оборудования в зимнее время. Крышка приямка может быть выполнена из металлического листа, деревянной или пластиковой конструкции.

При ее монтаже необходимо предусмотреть возможность открывания при первой необходимости. Это понадобится для проведения профилактических работ и технического обслуживания. Кроме этого, оголовок должен быть прочным и утепленным. Желательно его закрывать на замок, что обеспечит сохранность оборудования от посторонних лиц.

Применение адаптера

Вторым вариантом – выступает адаптер, являющийся специальным устройством, который подсоединяется к скважине с помощью обсадной трубы. Он превосходно работает при ежедневном отборе воды, и при условии, когда скважиной не пользуются месяцами. При его применении, трубы скважины могут быть металлическими или пластиковыми, однако они должны быть достаточно прочными для выдерживания погружного насоса и всего навесного оборудования.

Адаптер состоит из двух частей, скрепляющихся между собой. Он устанавливается для оберегания наружной части скважины от промерзания. Позволяет проложить отвод воды ниже точки промерзания грунта.

Его основные элементы:

• резьбовой патрубок, который подключается к скважине ниже точки промерзания и формирует узел для подведения воды к дому;
• тройник с заглушкой, соединяющий трубу скважины с основной частью адаптера.

Схема подключения адаптера заключается в том, что в процессе движения вода поднимается по водозаборной трубе и через него направляется в дом. В качестве материала для адаптера может быть нержавеющая сталь, латунь или бронза.

Объем и качество добываемой воды

Значимым параметром при выборе между скважиной и колодцем является также максимальный объем воды, «добываемый» из источника. Некоторые ошибочно полагают, воды в скважине значительно меньше, чем в колодце, аргументируя это тем, колодец имеет куда больший размер сечения чем та же скважина. На самом деле это не так.

Особенности водозабора из колодца

За счет того, что колодец наполняется лишь водами четвертичных отложений, величина притоков гидротехнического сооружения ограничена показателями до 0,5 куб.м/час. На обслуживание небольшого участка с домиком этого объема достаточно.

Но при обустройстве большого по площади участка, включая расходы на полив зеленых насаждений, наполнение бассейна и другие хозяйственные нужды, этого количества будет явно мало. Да и, как показывает практика, объем воды в колодце восстанавливается очень медленно, в отдельных случаях до нескольких часов.

Если же ориентироваться на качество воды, то в этом плане выигрывает скважина. При обустройстве колодца невозможно обеспечить полную гидроизоляцию конструкции, поскольку необходимо создать условия для естественного притока через дно.

Негерметичность стенок конструкции чревата тем, что в процессе эксплуатации водозабора водоносный слой будет перемешиваться с грунтовыми водами

Добываемая с помощью колодца вода хоть и не будет иметь привкуса «ржавчины» и хлора, но, скорее всего после обильного дождя или паводка, все же будет содержать примеси грунтовых вод. Об очистке воды из колодца мы писали здесь.

Специфика забора воды из скважины

Родниковая вода во все времена считалась самой чистой и полезной. За счет того, что скважина отбирает питьевую воду на большой глубине, она не перемешивается с верховыми талыми и паводковыми водами. И даже по прошествии обильных дождей вода, добытая из скважины, не становится мутной. Вода в скважине быстро восполняется.

Величина притоков для гидротехнических сооружений скважинного типа в среднем составляет:

• «игла» – 0,5 куб.м/час;
• песчаная скважина – 1,5 куб.м/час;
• артезианская – 5 куб.м/час.

Высокий приток характерен только для водоносных слоев, расположенных максимально глубоко от поверхности. Запас водоносного слоя практически неисчерпаем. Полная осушка скважины невозможна даже при регулярной эксплуатации сооружения с использованием мощного насоса.

Очищенную от примесей воду добывают из установок скважинного типа, расположенных на известняке или песчаном водоносе, которые размещены между водоупорными пластами

Стоит отметить, что некоторые владельцы скважин сетуют на то, что вода, добытая этим способом, имеет слегка металлический привкус. Но этот эффект наблюдается в случае, когда при монтаже сооружения использованы трубы, выполненные из низкокачественного металла.

Приоритет выбора скважины легко объясняется высокой герметичностью конструкции, которая достигается за счет плотного прилегания обсадной трубы к телу конструкции. Это позволяет предупреждать перемешивание грунтовых вод и водоносного слоя.

Кроме того водозаборы скважинного типа оснащены надежными системами фильтрации, благодаря которым достигается высокая степень очистки воды. Больше об очистке воды из скважины мы говорили в другой нашей статье.

Через узкую закрытую сверху крышкой горловину в скважину не могут проникнуть насекомые и мелкие земноводные, которые в процессе гниения могут выделять токсические вещества, способствуя тем самым размножению болезнетворных микроорганизмов.

Монтаж насоса

Прежде, чем приступать к установке агрегата, подготовьте:

• манометр;
• стальной узел фиксации;
• фитинги — как вариант — хомуты;
• клапан обратного давления;
• вентиль для перекрывания воды.

Подбор подходящего насоса. Крепление на нужной глубине

Какой выбрать насос, зависит от конкретной ситуации. Эксперты советуют погружные модели центробежного типа. Такое предпочтение они объясняют естественными колебаниями, которые вызывают вибрационные конструкции. Это приводит к разрушению грунта и поломке оборудования. Откажитесь от вибрационных насосов, когда скважина оборудуется на песчаной основе.

Мощность оборудования зависит от того, на какую производительность вы рассчитываете. Помните, чем больше глубина, тем мощнее потребуется насос.

Читай еще: 5 способов нарваться на проблемы с законом из-за скважины на своем участке

Отдельный критерий выбора, который также нужно учитывать — качество бурения. Есть специальные модели насосов, которые используют в скважинах, выкопанных без помощи профессионалов.

Важно правильно рассчитать глубину погружения. Прибор должен постоянно быть в воде

При этом устройство крепят удаленно от дна водозабора. В противном случае есть риск засорения.

Стандартные насосы фиксируют на глубине 8-10 метров, инжекторные — 18-20м, специальные — 35-40.

Поверхностный насос

Основной недостаток моделей — ограниченность применения. Устройство подойдет только для неглубоких скважин. Преимущество — простота установки.

Работайте по схеме:

• монтируйте устройство в стационарном помещении или индивидуальном кессоне;
• шланг нужного размера соедините с всасывающим патрубком;
• на другой стороне шланга зафиксируйте обратный клапан. Он будет выполнять защитную функцию и предотвращает слив воды после того, как оборудование отключится;
• на клапане поставьте фильтр защиты — он не допустит проникновение внутрь фрагментов мусора;
• опустите шланг в скважину.

Погружной насос

Такие конструкции монтируют непосредственно в скважинах. Им не требуется кессон или стационарное помещение. Устройство собирают, присоединяют к нему трубу водопровода, электрический шнур и опускают оборудование в скважину.

Обратите внимание! В большинстве моделей вода подается по пластиковым трубам. Но есть и такие, где используется резиновый шланг

Оптимальная глубина погружения — 1,5-2 метра.

Схема монтажа погружного насоса:

• подготовка материалов и оборудования;
• погружение устройства в скважину;
• расчет точки работы агрегата.

Обустройство подводки

Подводку питания обеспечивают отдельной линией. Ее комплектуют аппаратом автоматического отключения от электричества. Не забывают про заземление. Перед тем, как запустить оборудование, насос заполняют жидкостью. Соблюдают необходимые параметры давления.

После подключения питания стравливают воздух путем открытия вентиля. Через пару минут начинается подача воды. Если этого не происходит, прибор обесточивают и добавляют еще воду.

Включают устройство повторно. Настраивают реле. Путем поворота специальных винтов выставляют нужные показатели.
