Как проводится обустройство скважины без кессона: обзор лучших способов

Несколько советов

Приняв решение выполнить обустройство скважины адаптером (в торговых сетях они именуются Pitless адаптер), вы получаете надёжную систему водоснабжения и экономите на сроках выполнения работ и стоимости их выполнения. Однако, при его покупке, необходимо помнить следующее:

• Чтобы изделие сохраняло свою герметичность на протяжении всего срока эксплуатации и гарантированно обеспечивало возможность многократной установки и демонтажа глубинного насоса, оно должно быть качественным. Не покупайте адаптеров малоизвестных производителей, на которые отсутствуют гарантии производителя.
• Приняв решение о покупке Pitless адаптера, обязательно уточните у продавца, насколько сложно найти в торговых сетях запчасти к данному изделию, в первую очередь, уплотнительные кольца и съёмную часть в сборе. Какова вероятность того, что через пару (а лучше, через пять) лет данная продукция ещё будет выпускаться.
• Остановившись на указанном варианте, вы должны будете всё оборудование вашей системы водоснабжения разместить в самом доме и, желательно, в отдельном помещении.

Видео с плюсами и минусами адаптера и  кессона:

Если у Вас также имеется магистральный водопровод, то полезно устанавливать задвижку avk фланцевую для возможности его перекрытия. В зависимости от ситуации можно будет выбирать источник водоснабжения.

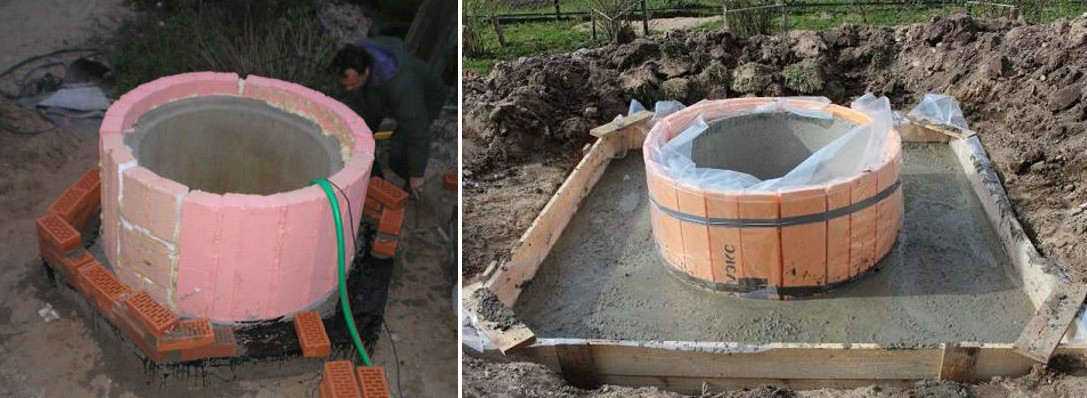

Бетонный кессон для скважины своими руками

Если нет возможности или желания нанимать грузоподъемную технику, то можно изготовить монолитный бетонный короб для защиты скважины и оборудования. Но нужно учесть, что придется затратить время не только на обустройство, но и на высыхание бетонных стен. Такой резервуар обычно делают прямоугольного сечения для упрощения монтажа опалубки.

Видео — Как сделать бетонный кессон своими руками

Изготовление кессона лучше проводить в весеннее время. Это поможет оценить увлажненность дна котлована и выбрать тип основания кессона:

•  при сухом грунте достаточно дренирующего слоя щебня;
•  влажное дно свидетельствует о том, что нужно бетонное монолитное основание.

Такое исследование проводят на этапе землеройных работ.

Пошаговая инструкция обустройства монолитного бетонного кессона

Шаг 1. Вокруг оголовка выкапывают котлован. Его глубина определяется не только точкой промерзания грунта, но и видом основания кессона. Дренирующий слой составляет в общем 25-30 см, а монолитное бетонное дно с песчаной подушкой – 20 см. Чтобы определиться с шириной ямы, нужно к выбранном внутреннему размеру прибавить по 10 см для каждой стены, плюс зазор до стенок котлована, если опалубка будет двойной. Зазоры также важны при высоком УГВ, чтобы сделать вокруг кессона дренажные пазухи.	Вокруг оголовка выкопать котлован
Шаг 2. Обустраивают дно. Для низкого УГВ сначала засыпают 10-сантиметровый слой утрамбованного песка, а потом – 15-сантиметровый щебенчатый слой. Если дно котлована влажное, заливают бетонное основание. Для этого на песочную подушку укладывают пленку, заходящую и на стенки ямы, вниз кладут на деревянные бруски арматурную решетку так, чтобы она не задевала стены. Потом заливают раствор бетона слоем в 10 см, закрывая арматуру.	Обустроить дно
Шаг 3. После высыхания дна возводят опалубку. В несыпучих грунтах можно ее делать с одной стеной, внешнюю же часть будет выполнять борт ямы, покрытый пленкой. Во влажных и осыпающихся грунтах обе стенки опалубки – это щиты из деревянных досок, между которыми устанавливается сетка арматуры. Обязательно нужно уже на этом этапе предусмотреть места выхода водопровода и входа силового кабеля.	Изготовление опалубки
Шаг 4. Замешивают бетонный раствор и подают его в опалубку. Для равномерного распределения бетона и удобства его заливки из пластиковой трубы делают желоб. Подают бетон порционно, уплотняя его вибрационным инструментом или штыкованием. Это позволяет удалить воздух и сделать бетон плотным.	Замешивают бетонный раствор и подают его в опалубку
Шаг 5. Правильно высушивают бетонные стены. Для этого их опрыскивают водой и накрывают влажной тканью на срок до 5 дней. Такая мера предупредит образование трещин от быстрого испарения влаги.	Высушить бетонные стены
Шаг 6. Через неделю убирают опалубку и останавливают работы примерно на 4 недели для полного созревания бетона.	Убрать опалубку
Шаг 7. Устанавливают в качестве перекрытия готовую бетонную плиту с люком. Можно залить крышу и из раствора бетона, предварительно соорудив горизонтальную опалубку. Учитывают место люка и выхода вентиляции и поливочной трубы.	Горизонтальная опалубка перекрытия
Шаг 8. Наносят на стены резервуара изнутри и снаружи гидроизоляцию, например, битумную мастику.	Нанести на стены резервуара  битумную мастику

Резервуар готов. В конце устанавливают оборудование и лестницу, заводят и подключают все коммуникации, заменив стыки труб и кабеля со стенками кессона. После этого проводят обратную засыпку и облагораживают участок вокруг резервуара.

Зимний вариант обустройства скважины

Самый трудоёмкий пункт в обустройстве скважины на воду — защита оборудования от промерзания. Россия — северная страна. Зимы у нас длинные и холодные. Если гидросооружение не защитить, работать оно будет только летом. На зиму его нужно консервировать сливая трубы.

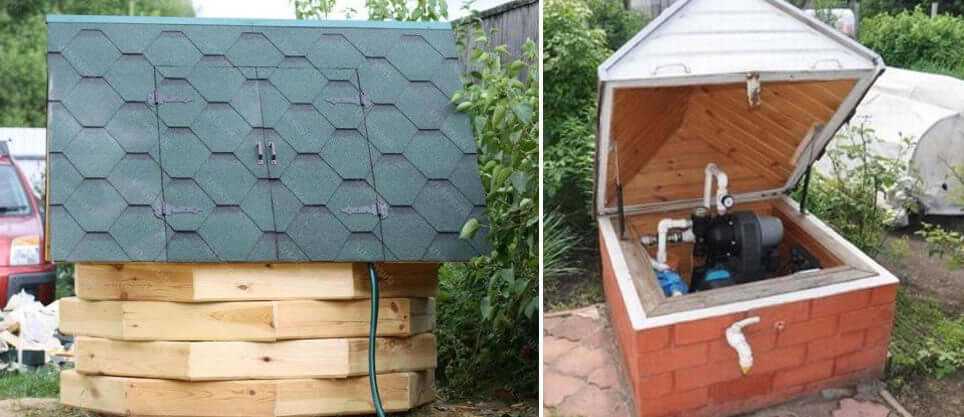

Наземное помещение

Если размер участка большой, то можно над скважиной обустроить отдельную постройку. Это может быть модульное строение, утеплённый контейнер или красиво оформленный домик, который станет элементом ландшафтного дизайна.

Недостаток этого способа в отоплении помещения. Неотапливаемое строение будет бесполезно при минусовых температурах — вода в трубах замёрзнет.

Размещение скважины в доме

Обустройство скважины внутри дома снимет все вопросы с обогревом. Можно разместить элементы обвязки в близости от источника, что экономично: труб и кабелей потребуется меньше. Недостатки этого способа в профилактике оборудования. Потребуется ремонт насоса — придётся вытаскивать всю связку из скважины в дом.

Скважина, пробуренная близко к фундаменту может его повредить. Такой вариант обвязки нужно планировать до строительства дома, когда можно сделать все расчёты прочности строения. В готовом доме бурить глубокую скважину не рекомендуем.

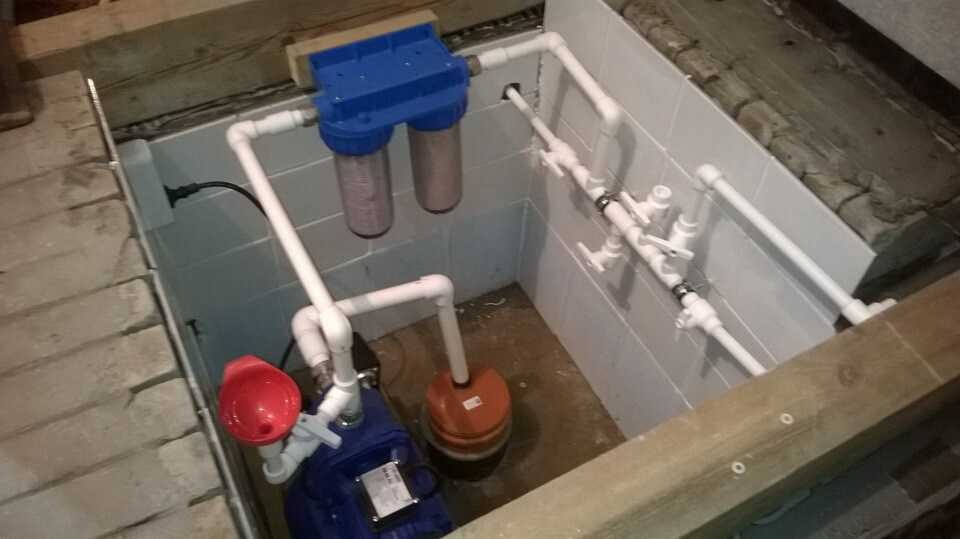

Сооружение приямка

Подземный вариант обвязки не нарушает ландшафт дополнительными строениями. Достаточная глубина — гарантия сохранения комфортной для работы оборудования температуры.

Обогревать подземное помещение не нужно.

Выглядит приямок как садовый подземный погреб, на дно которого выходит устье скважины. При строительстве приямка укрепляйте стенки от осыпания, чтобы сделать его герметичным.

Приямки делают из бетона, заливая через опалубку. Вариант из кирпичной кладки менее герметичен, применяют для песчаной почвы.

Обустройство кессоном

Для домов с водоснабжением от скважины кессон хорошо работает зимой. Преимущество сооружения — герметичность. Устанавливают, если грунтовые воды проходят на глубине до 3 метров, и при расположении на этой же глубине глинистых грунтов. Это задерживает влагу возле кессона, защищает скважину от загрязнений, предохраняет оборудование.

Кессон для скважины — герметичное сооружение для защиты оборудования от низких температур.
Ёмкости для кессонов делают из пластика или металла.

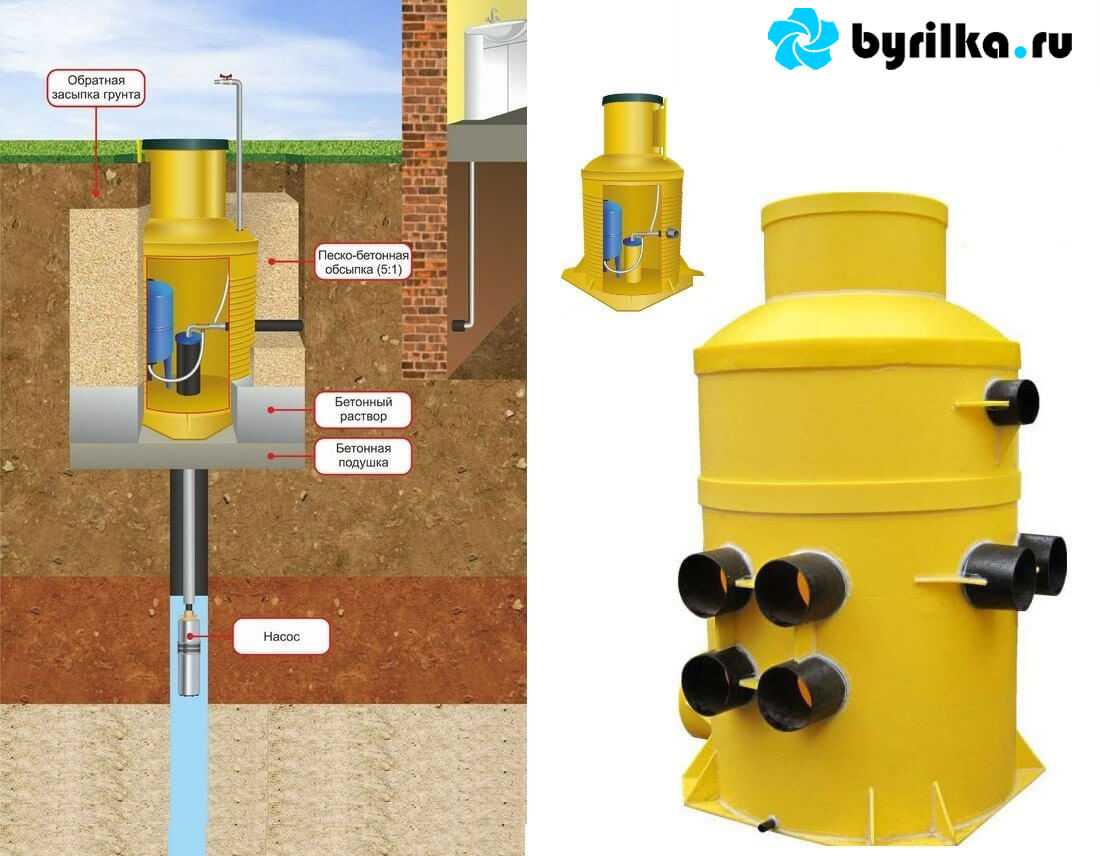

Пластиковый кессон

Пластмассовые кессоны стали применять в двухтысячные годы. Делают кессоны из не токсичных пластмасс и стекловолокна.

Плюс пластиковых кессонов в герметичности и легковесности. Установить кессон из ПВХ могут 2- 3 рабочих без подъемного оборудования.

Минус — стенки кессона может продавить грунтом и деформировать.
Залейте в свободное пространство между стенками кессона и котлова бетон. Это утеплит кессон и защитит его от деформации.

Кессон из металла

Железный кессон не покоробит грунтом. Хорошо проваренные швы и метал, покрытый антикоррозийным покрытием — гарантия герметичности. Если металлический кессон не утеплить, на холодной внутренней поверхности будет образовываться иней.

Минус железного кессона — вес. Для постановки в котлован потребуется подъёмный кран.

Обустройство скважины в колодце из бетонных колец

Зимнее обустройство скважины бетонными кольцами делают на участках, где не скапливается дождевая вода.

Минус обустройства скважины с кессоном из бетонных колец — не герметичность стыков, через которых жидкость заполнит колодец, и попортит оборудование.

Обвязка с адаптером

Переходник ставят внутрь обсадной колонны. Это замена теплому помещению.

— переходник, который закрепляет насос ниже точки промерзания, а роль кессона выполняет сама обсадная труба.

Преимущество изобретения – защита скважины от грунтовых вод и цена. Однако, есть недостатки:

1. Монтаж адаптера выполняется в сооружениях с одной колонной.
2. Герметичность дает только металлическая обсадная колонна. Пластиковые трубы не сохраняют герметичность уплотнителей.
3. Адаптер раз в год разбирают и разъединяют соединения, чтобы предупредить «срастание» узлов.

Видео установки адаптера:

Скважинный адаптер для колодца нельзя ставить в областях с продолжительными суровыми зимами.

Насколько самостоятельное обустройство скважины дешевле, чем заказ в компании

Средняя стоимость бурения метра скважины профессиональными специалистами стартует от 2 000 рублей за метр. За котлован глубиной 20 м придется заплатить не менее 40 тысяч.  Плюс — расходные материалы.

Чтобы сделать скважину самостоятельно, придется потратиться на:

• сетчатый фильтр — стоит от 2 000 рублей за квадрат. Пластиковые аналоги дешевле — от 600 рублей;
• ПВХ-труба — сечением 12,5 см — 300 рублей за метр.

Если говорить о средних затратах на работу под ключ, то самостоятельное бурение скважины обойдется вам как минимум, втрое дешевле услуг бригады работников.

Бурение скважины своими руками — доступный, но трудоемкий процесс. Если все сделать грамотно, сооружение будет работать 2-3 десятка лет, а вода в источнике — всегда чистой. Как вырыть котлован и установить оборудование, обеспечить герметичность и подключить питание, мы рассмотрели в данной статье.

Обеспечение герметичности обсадной трубы

Обсадную трубу требуется защитить от проникновения внутрь пыли и талой воды, являющихся источниками микроорганизмов. Для герметизации служит специальное устройство – оголовок, сделанный из чугуна или пластика, способный выдержать нагрузку 200 кг. Устройство состоит из:

• фланца;
• крышки;
• карабина;
• манжет;
• крепежных элементов.

Оголовок подбирают по диаметру обсадной трубы и после насаживания на нее фиксируют фланцем. Во входной крышке имеются отверстия для ввода питающего электрокабеля и водопроводной трубы. Все места соединений с трубами и кабелем надежно герметизируются резиновыми уплотнителями. Под крышку перед фиксацией болтами устанавливают прокладку.

Общие рекомендации по установке

При установке кессона, следует соблюдать несколько общих рекомендаций, позволяющих сделать его эксплуатацию более эффективной.

• Глубина камеры.Для эффективной защиты скважины и установленной внутри кессона водоподающей аппаратуры от холода, глубина его должна превышать уровень промерзания почвы. Данный показатель различен для разных географических областей: в Подмосковье он составляет 0,8-1,1м, на Кубани – около 0,5м, а в Сибири может превышать 1,5 метра.
• Во избежание заморозки скважины, также рекомендуется хорошо утеплить стенки камеры.Внешние водопроводы, соединяющие скважину с домом, можно дополнительно утеплить самогреющимся кабелем.
• Размеры кессона.Определиться с тем, какой нужен кессон по внутренним размерам, можно исходя из его конкретного предназначения. Если в нём планируется размещение насосного оборудования и сантехнических устройств (запорная арматура, системы разводки), то лучше сделать камеру просторнее. В тесноте будет проблематично обслуживать и ремонтировать аппаратуру. Если же внутри будет размещаться лишь конец обсадной колонны с оголовком, можно обустроить кессон небольших размеров. Это позволит сэкономить время, силы и деньги.
• Устройство дренажной подушки на дне.В данном случае нет однозначного мнения: одни специалисты рекомендуют бетонировать дно камеры, другие советуют засыпать его крупным гравием. В первом случае, при необходимости аварийного сброса воды из системы, или при появлении конденсата, воду из ямы можно удалить с помощью помпы. В случае с гравийным дном, она должна самостоятельно уходить в почву. Но этого не будет происходить на глинистом или суглинистом грунте: вода будет скапливаться в приямке.

Типы насосных станций и расстояние до зеркала воды

Различают насосные станции со встроенным и выносным эжектором. Встроенный эжектор является конструктивным элементом насоса, выносной представляет собой отдельный внешний узел, погружаемый в скважину. Выбор в пользу того или иного варианта зависит в первую очередь от расстояния между насосной станцией и зеркалом воды.

С технической точки зрения эжектор – устройство довольно простое. Его главный конструктивный элемент – сопло – представляет собой патрубок с зауженным концом. Проходя через место сужения, вода приобретает заметное ускорение. В соответствии с законом Бернулли вокруг потока, движущегося с повышенной скоростью, создается область с низким давлением, т. е. возникает эффект разряжения.

Под действием этого разряжения в трубу засасывается новая порция воды из скважины. В итоге насос тратит меньше энергии для транспортировки жидкости на поверхность. Возрастает эффективность насосного оборудования, равно как и глубина, с которой можно закачивать воду.

Насосные станции с встроенным эжектором

Встроенные эжекторы обычно помещаются внутри корпуса насоса или располагаются в непосредственной близости от него. Это позволяет уменьшить общие габариты установки и несколько упростить монтаж насосной станции.

Максимальную эффективность такие модели демонстрируют, когда высота всасывания, т. е. расстояние по вертикали от входного патрубка насоса до уровня зеркала воды в источнике, не превышает 7-8 м.

Разумеется, следует учитывать еще и расстояние по горизонтали от скважины до места размещения насосной станции. Чем больше длина горизонтального участка, тем меньше глубина, с которой насос способен поднимать воду. Например, если насос установлен непосредственно над источником воды, он сможет поднять воду с глубины 8 м. Если тот же самый насос удалить от точки водозабора на 24 м, то глубина поднятия воды уменьшится до 2.5 м.

Помимо низкой эффективности при больших глубинах залегания зеркала воды подобные насосы обладают еще одним явным недостатком – повышенным уровнем шума. К звуку от вибрации работающего насоса добавляется шум воды, проходящей сквозь сопло эжектора. Именно поэтому устанавливать насос с встроенным эжектором лучше в отдельном подсобном помещении, за пределами жилого здания.

Насосная станция со встроенным эжектором.

Насосные станции с выносным эжектором

Выносной эжектор, представляющий собой отдельный небольшой блок, в отличие от встроенного может находиться на значительном удалении от насоса – он подключается к погружаемой в скважину части трубопровода.

Выносной эжектор.

Для работы насосной станции с выносным эжектором требуется двухтрубная система. Одна из труб служит для подъема воды из скважины на поверхность, по второй часть поднятой воды возвращается вниз, в эжектор.

Необходимость прокладки двух труб накладывает некоторые ограничения на минимально допустимый диаметр скважины, предусмотреть это лучше еще на стадии проектирования устройства.

Подобное конструктивное решение, с одной стороны, позволяет существенно увеличить расстояние от насоса до зеркала воды (с 7-8 м, как у насосов с встроенными эжекторами, до 20-40 м), но с другой – ведет к уменьшению КПД системы до 30-35%. Впрочем, получив возможность значительно увеличить глубину забора воды, вы легко смиритесь с последним.

Если расстояние до зеркала воды на вашем участке не слишком глубоко, то нет необходимости монтировать насосную станцию непосредственно возле источника. Это значит, что у вас появляется возможность отдалить насос от скважины без заметного снижения эффективности.

Как правило, такие насосные станции располагают непосредственно в жилом доме, например, в подвальном помещении. Это обеспечивает повышение срока службы оборудования и упрощение процедур настройки системы и профилактических работ.

Еще одним несомненным достоинством выносных эжекторов является существенное снижение уровня шума, производимого работающей насосной станцией. Шум воды, проходящей через эжектор, установленный глубоко под землей, уже не побеспокоит жильцов дома.

Насосная станция с выносным эжектором.
