Мастер-класс: изготовление железобетонных колец собственными руками

Технология производства

Изготовление железобетонных колец — трудоемкий процесс, требующий определенных навыков и знаний. Поэтому для сооружения небольшого колодца целесообразней покупка готовых ЖБИ. Следует знать, что опалубка к кольцам достаточно сложная в конструкционном исполнении. Работы по отливке требуют точности и аккуратности. Соблюдение правил позволит избежать неровностей, потери прочности и образования пустот в бетоне. Ниже описаны основные стадии производства колец.

Подготовка материалов и инструментов

Необходимые материалы для опалубки: две бочки и оконные навесы. Для опалубки понадобятся:

• две стальные бочки разного размера;
• дверные или оконные навесы;
• крепежная фурнитура;
• «карандаш» по металлу;
• болгарка, диск для резки.

Для приготовления раствора:

• сухая строительная смесь в готовом виде или отдельные ингредиенты для раствора;
• бетономешалка;
• ведро, которым меряется требуемый объем;
• виброуплотнитель.

Основные требования к технологическому процессу производства

1. Нужно обеспечить достаточную прочность разборной формы для бетонных колец.
2. Высокосортная смесь не ниже М500.
3. Мелкий заполнитель — щебень с зерном 0,5—1 см, отмытый песок.
4. Качественное виброуплотнение.
5. Подогрев при работе при температуре до 5 0С.

Сооружение опалубки и каркаса

Бочка цилиндрической формы снаружи размечается двумя продольными линиями «карандашом» по металлу пополам. На обозначенные линии крепятся по два дверных или оконных навеса. Их изгибы должны совпадать с проведенной чертой. Такая же разметка наносится изнутри цилиндра, по которой делается надрез болгаркой. Это позволяет сделать опалубку раскрывающейся. Для соединения половин используется крепежная фурнитура.

Вторая цилиндрическая бочка должна быть меньше первой. На ней делаются такие же метки, как и на первой с расстоянием между линиями 1/3 друг от друга по окружности. Также крепятся навесы и шпиндели. Разрезается цилиндр по одной черте. Шарнирные части нужно собрать так, чтобы изнутри конструкция была выше на 5—10 см внешней опалубки.

Открываться цилиндры должны: верхний — наружу, внутренний — внутрь. Укрепляющий каркас из стальной арматуры или металлической сетки заливается бетоном в опорном кольце, образуя прочный железобетонный слой.

Заполнение составом

Для приготовления заливки можно использовать готовую бетонную смесь или сделать ее своими руками. В последнем случае принято брать соотношение цемента к щебню и песку равным 1 : 1: 3. Объем воды определяется визуально, чтобы раствор равномерно распределялся внутри. Добавляется жидкость частями при тщательном перемешивании.

Готовый бетонный раствор заливается порционно. Каждый слой тщательно трамбуется. Для этого лучше использовать специальное вибрационное устройство. Большой вес предполагает укладку краном, поэтому в железобетонных кольцах на стадии формования устанавливаются четыре монтажные петли с сечением 8—10 мм. Концы проволоки загибаются и заглубляются в бетон на расстояние 40—50 см.

Уплотнение

Весь объем качественно уплотняется для удаления воздуха, чем повышается прочность готового изделия. Штыкование или трамбовка прутом решает проблему частично. При отсутствии виброплощадки допускается использование обычного перфоратора. Для этого вместо пики зажимается арматура с металлической пластинкой, приваренной к ее концу.

Демонтаж

Раскручиваются болты внешней опалубки. Чтобы форма легче отделилась, стенки простукиваются молотком. Внутренняя часть снимется легче, если предварительно в нее поставить две квадратные трубы. После загустения и упрочнения бетона эти части просто выбиваются из бетонной формы.

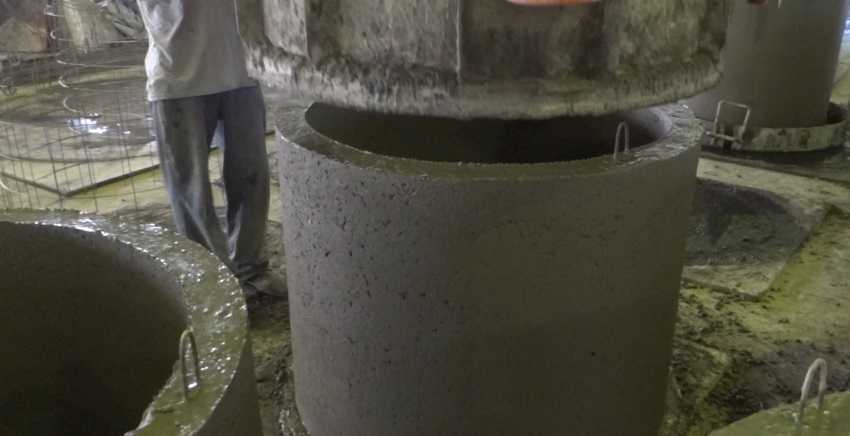

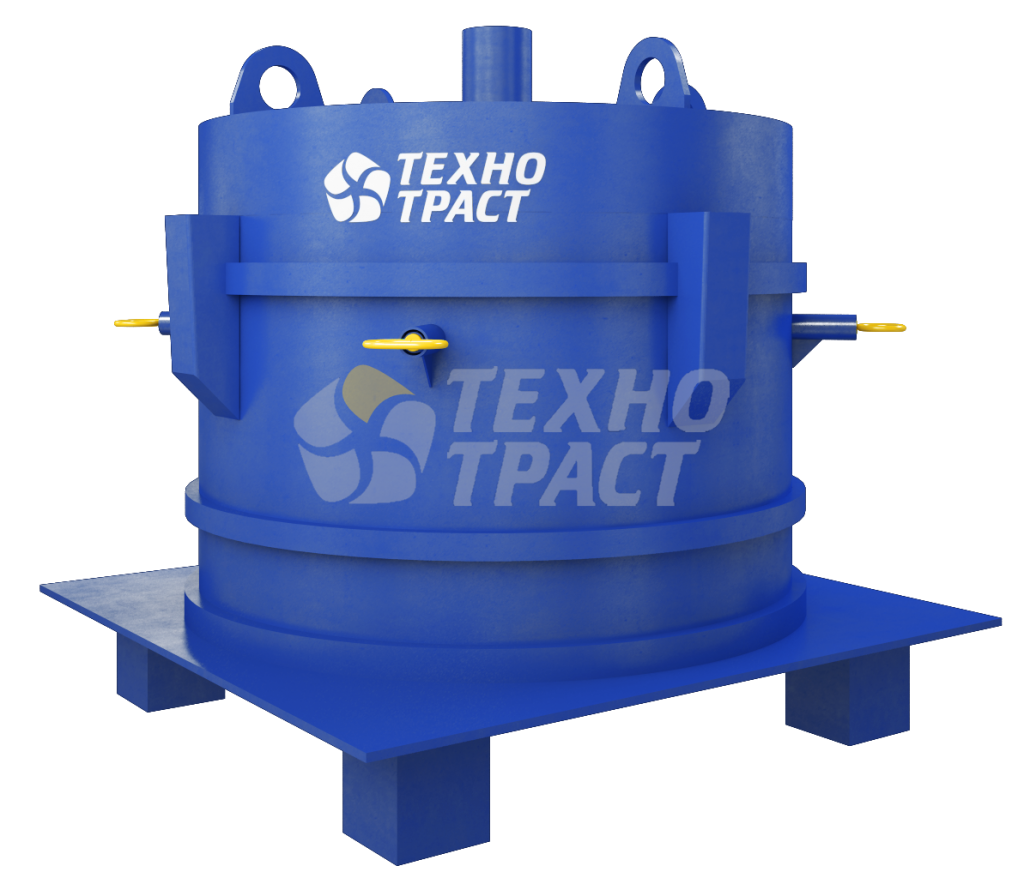

Изготовление колодезных колец в виброформе

Изготовление колодезных колец происходит в том же помещении, где готовые бетонные кольца будут набирать распалубочную прочность. На месте изготовления бетонного кольца, на металлический поддон или на ровный бетонный пол, устанавливается внешняя обечайка. В качестве поддона может использоваться обычный металлический лист толщиной 3мм, по размеру соответствующей диаметру виброформы. В наружную обечайку формы для производства жби колец устанавливается сердечник. Расстояние между обечайкой и сердечником фиксируется с помощью специальных упоров. В форму для жб колец помещается готовая арматурная сетка. По техническим условиям, применяемым к изготовлению стеновых колодезных колец, диаметр проволоки должен быть не менее 4мм. Бетонная смесь, приготовленная в бетономешалке принудительного действия, с помощью бадьи для подачи бетона, подается к форме для колец и выгружается прямо на сердечник. Равномерно вручную форма заполняется бетонной смесью. В процессе заполнения периодически включают вибраторы для более качественного уплотнения смеси. Форма для бетонных колец заполняется за несколько приемов, по мере уплотнения бетона в результате работы вибраторов. После окончания заполнения формы можно немедленно производить распалубку. Сначала извлекается сердечник, затем наружная обечайка. Форма перемещается и устанавливается на соседний поддон. Процесс повторяется. Для облегчения снятия опалубки с готового изделия, стенки формы предварительно смазываются эмульсолом или другим средством подобного состава и вязкости. Изделия достигают отгрузочной прочности через 3-5 дней. Во избежание разрушения колодезных колец, ранее установленного срока отгрузка невозможна, поэтому следует предусмотреть место их складирования для набора необходимой прочности. При температуре воздуха в помещении менее 20-30°С время достижения необходимой прочности увеличивается. Для удобства работы с бетонной смесью и ускорения процесса отвердевания бетонных колец, в смесь добавляются пластификаторы. Состав полусухой жесткой бетонной смеси регламентируется ГОСТ 7473-94.

Рекомендуем

в качестве альтернативного виброформе оборудования для производства бетонных колодезных колец, рассмотреть возможность приобретения компактного вибропресса с пневмоприводом. Мини вибропресс для изготовления колец, в отличие от виброформы, позволяет выпускать железобетонные кольца с пазом (замком), на стыковочных торцах. Пуансон вибропресса имеет пневматический привод, который предназначен для пазообразования и дополнительного прессования бетонного изделия. Из-за отсутствия в конструкции пресса поворотной балки, цена мини вибропресса не многим больше цены виброформы. Производительность вибропресса до 50 колец в смену. Пресс монтируется стационарно, на уровне пола. Бетонное кольцо, после формования, извлекается на поддоне, вместе с сердечником. Мини вибропресс, практически по всем параметрам превосходит виброформу и при достаточном бюджете выбор в его сторону очевиден.

Видео о методах изготовление бетонных колец

В видеоролике мастер в одиночку собирает металлическую форму, обмазывает ее стенки отработанным маслом, засыпает в бетономешалку все ингредиенты, а затем готовый бетонный раствор наливает в садовую тачку, подвозит к форме для колец и начинает закладывать бетон лопатой в опалубку.

С помощью специального оборудования смесь в форме мастер тщательно уплотняет, чтобы не было в стенках колодца дефектов. В видео показано, как легче снимать опалубку, начиная с внутреннего кольца. Кстати, колодезное кольцо изготавливается без армирующего каркаса, поэтому толщина изделия составляет не менее 15 см.

В этом видеоролике форма рассчитана на отливку более тонкого железобетонного кольца. В качестве армирования мастер использует стальную проволоку, которую укладывает сразу в смесь в процессе заливки формы. В сюжете более подробно показан процесс закладывания ингредиентов в бетономешалку.

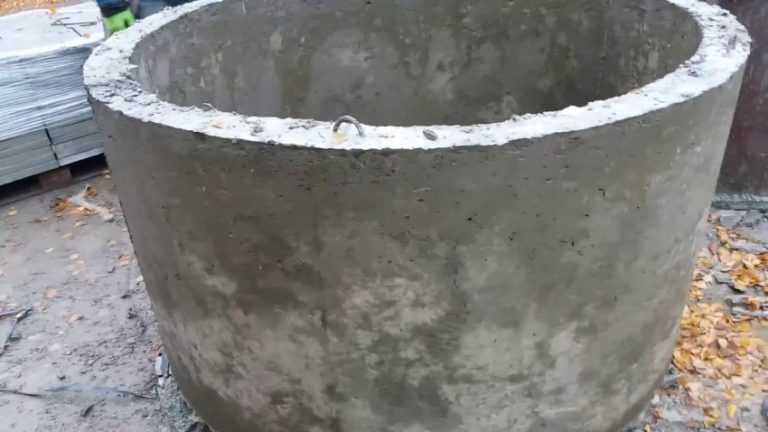

Как видите, сделать железобетонные кольца для колодца вполне под силу любому здоровому мужчине. Особых навыков в изготовлении форм и замешивании бетонного раствора не требуется. Маленькие хитрости можно посмотреть в видео-сюжетах на эту тему. За месяц человек своими силами может отлить до десяти железобетонных колец, используя одну форму. Этого вполне хватит для обустройства шахты колодца. Его глубина зависит от уровня залегания водоносного слоя на вашем участке.

Выбор места колодца

Приступая к строительству колодца, первым делом необходимо подобрать для него подходящее место. Для этого потребуется вначале получить наиболее полные сведения о воде и водоносном горизонте. Вы упростите себе решение этой задачи, если обратитесь в геологоразведочные организации района или области. Также ценную информацию вам могут предоставить соседи касательно качества воды, а также ее сезонных перепадов.

При наличии такой возможности вам не помешает взять у соседей воду на пробу. Анализ же ее можно выполнить в местной и областной СЭС. Причем брать ее нужно не в одном, а в нескольких местах, что позволит обеспечить максимальную достоверность результатов. В том случае, если у вас не получится взять на пробу воду, вам не останется ничего другого, как рассчитывать на итоги геологоразведки. И эта надежда не будет напрасной, учитывая, что эти специалисты располагают собственной картой залегания и пригодности воды.

Правильно поступают те, кто заостряет большое внимание на качестве воды. Именно она влияет на наше здоровье

В процессе своей жизнедеятельности человек создает большое количество отходов, которые попадают в грунт, а через него и в водоносные горизонты. Также негативные последствия могут возникать и из-за геологических изменений. Может быть и такая ситуация, что вы владеете участком, расположенным в относительно экологически чистом месте, однако на расстояние 5 километров при сооружении дороги было создано большое углубление и осуществлялось перемещение грунта. Это привело к проникновению в верхний водоносный слой большого количества вредных компонентов. Степень их вредности и может определить анализ.

Предположим, что после проведения разведки выяснилось, что вода достаточно чистая, и она залегает на глубине до 6 метров. Иными словами, имеются хорошие условия для рытья колодца. Далее нужно выбрать место для него. Тут вы можете положиться на свои личные предпочтения или же обратиться к специалистам-лозовикам, которые, используя рамки или лозы, смогут точно подобрать подходящее место для устройства колодца. Имейте в виду, что создаваемый колодец должен находиться на расстоянии 20 метров от места пребывания животных.

Из чего можно сделать форму

Заливаются железобетонные кольца обычно в опалубках, изготовленных из:

• стального листа;
• досок.

В обоих этих случаях готовая форма представляет собой сборную конструкцию, состоящую из нескольких частей. Сплошной опалубку для заливки железобетонных колец делать нельзя. Ведь из формы подобной конструкции по окончании застывания цементного раствора готовое изделие будет очень сложно достать.

Из листовой стали опалубку этого типа вырезают болгаркой с предварительным раскроем. Далее металлу придают соответствующую форму путем сгибания и закрепляют в таком положении.

Для изготовления деревянной формы:

1. Сваривают четыре узких металлических кольца. Диаметр этих элементов опалубки подбирают в соответствии с внутренним и внешним диаметром будущего железобетонного изделия.
2. Изготовленные таким образом кольца обшивают вертикально досками. Пиломатериалы для сборки такой опалубки следует брать не слишком широкие.
3. Разделяют внутреннюю и внешнюю части получившейся опалубки на отсеки.
4. Изготавливают замки для соединения дугообразных частей формы.

Производство железобетонной конструкции

С помощью железобетонных изделий обустраивают колодцы разного типа: газопроводные, смотровые, канализационные и водопроводные. Для изготовления колец используют жёсткий бетон. Известно несколько технологий производства жб-кольца для колодца:

• Объёмное вибропрессование. Создание конструкции осуществляется путём объёмного вибропрессования бетонных изделий. Обработка происходит в специальных металлических формах, обладающих функцией немедленной распалубки. Использование вибропресса увеличивает скорость изготовления кольца для колодцев. Вибропрессование значительно экономит площадь для совершения необходимых процессов. Применение такой установки сокращает потребность в содержании большого количества обслуживающего персонала. Для качественного производства понадобится всего 2−3 человека.
• Литьевое создание. Устаревшая технология производства. В этом случае рождение железобетонных конструкций осуществляется с помощью металлической опалубки. Специальная форма, называемая металлопластикой, имеет две цилиндрические поверхности: наружная и внутренняя часть. Между ними укладывается бетонная смесь. Когда бетон хорошенько застынет, металлическая опалубка убирается. Использование литьевой технологии возможно только при наличии больших помещений, так как место понадобится не только для создания изделий, но и для их сушки и последующего хранения. Объёмы производства зависят от количества металлоформ.

https://youtube.com/watch?v=NPLgo_RSpXw

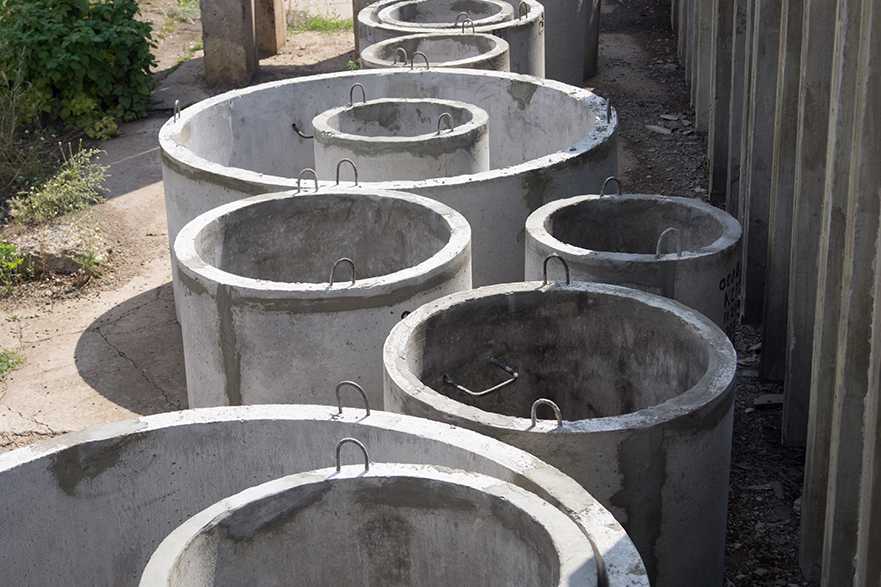

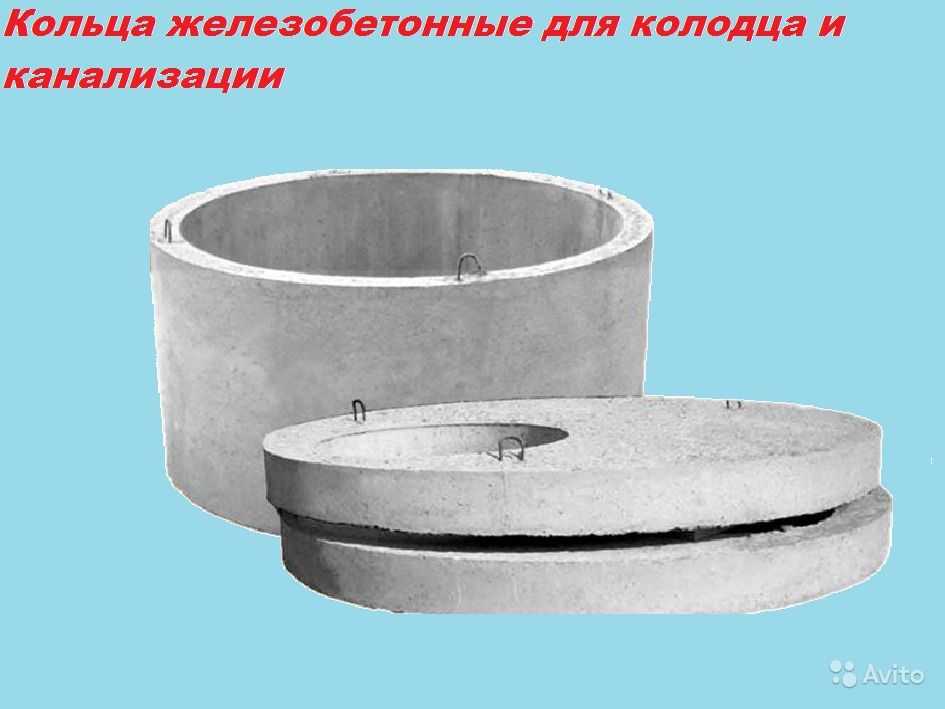

Разновидности изделий

Круглая по форме железобетонная конструкция служит надёжным помощником в момент обустройства инженерных коммуникаций. Кольца условно делятся на несколько основных видов:

• водозаборные;
• коллекторы;
• кольца, предназначенные для установки подземной кабельной электросети;
• канализационные и газопроводные бетонные конструкции.

Также на современном рынке можно встретить такие изделия:

• Кольца с перекрытием.
• Устройство с замком или с днищем.
• Вспомогательные. Делаются под заказ. С нестандартными размерами. Используются в экстренных ситуациях, когда обычные кольца не подходят для образования ствола глубины колодца.
• Стеновые. Применимы для сооружения колодца любого вида. Участвуют в формировании горловины создаваемой конструкции.
• Железобетонные. Активно используют во время монтажа системных коммуникаций. Пригодятся в момент возведения водопроводного, сетевого, газопроводного, дренажного или канализационного колодца.

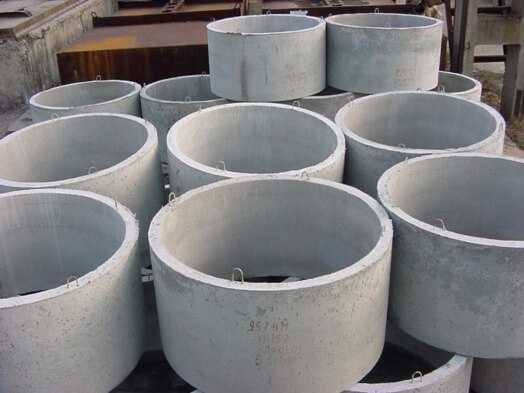

В современных строительных магазинах доступны бетонные конструкции с разными параметрами. Стандартные, максимальные размеры этого изделия выглядят следующим образом: высота — 100 см, внутренний диаметр составляет около 200 см. Удельный вес не более 300 кг. Максимальная толщина стенок — 120 мм.

Достоинства и недостатки

Готовые конструкции, как и любой существующий строительный материал, имеют свои плюсы и минусы. Следует отметить сильные и слабые стороны жб-колец. Каждое из достоинств улучшает работоспособность колодца. Железобетонные изделия обладают такими положительными качествами:

• Жёсткость. Благодаря жёсткости с кольцом можно работать даже на неустойчивом грунте.
• Наличие богатого и широко размерного ряда.
• Бетон хорошо адаптируется в любой среде, поэтому конструкции имеют длительный срок эксплуатации. Изделия могут без перебоя выполнять свои функции на протяжении 100 лет.
• Ускоряют и облегчают процесс обустройства канализации или водопроводной системы.
• Высокое качество и приемлемая стоимость.
• Высокий уровень герметичности. Швы плотно прилегают друг к другу. Это исключает вероятность попадания грунтовых вод внутрь изделия.

Однако у железобетонных изделий имеются свои недостатки. Так, главными минусами этих небольших конструкций считают:

• Отсутствие мобильности. Перенести создаваемую водопроводную конструкцию практически невозможно.
• Вес и габариты изделия также считают недостатком. Для монтажа железобетонных устройств понадобится специальная техника. Её использование требует дополнительных материальных расходов.

Как оформить колодец из бетонных колец

Самым дешевым решением вопроса, как качественно и красиво обустроить верхнюю часть придомовой колодезной системы своими силами – это выполнение облицовки бетонного кольца водозаборной конструкции. Для осуществления работ потребуется приобрести кладочный раствор, а также облицовочный материал в виде камня, речной гальки и некондиционной керамической плитки или декоративного искусственного камня.

При необходимости производится замена раствора для облицовки обычными морозостойкими клеями для работы с плиткой. Приготовить рабочий облицовочный раствор лучше всего при помощи электрической насадки на дрель. Отделочный материал приклеивается по всей поверхности бетонного кольца. В верхней части рекомендуется выполнить расширение для размещения элементов декора.

Классификация изделий

Исходя из технических характеристик, ЖБИ кольца для канализации бывают:

• стеновыми (обыкновенными);
• доборными;
• замковыми;
• опорными;
• кольцами с крышкой либо дном.

Обыкновенные стеновые кольца производятся без вспомогательных крепёжных элементов. Они стыкуются друг на друге, а защита от водопроницаемости стыков выполняется посредством цементного раствора. Выбрав эти ЖБИ для колодца нужно знать, что показатель прочности перекрытия не будет высоким. Поэтому их не рекомендуется устанавливать в сейсмически активных зонах.

Доборные ЖБ элементы, в отличие от стеновых изделий, обладают нестандартными размерами и предназначены для нетипичных конструкций. Для получения нужной величины необходимо просто состыковать обыкновенные изделия с доборными элементами. Замковые железобетонные кольца обладают 4-мя выступами сверху и 4-мя пазами снизу. Это обеспечивает плотную и устойчивую стыковку во время сборки и исключает смещение шахты в горизонтальной плоскости.

При заполнении цементным раствором канавки в верхней части и укладки сверху резинового уплотнителя повышается герметичность конструкции. Опорные кольца нужны для дальнейшего устройства люка и монтируются непосредственно перед плитой перекрытия. А ЖБИ с дном или крышкой похожи на стеновые элементы, но обладают, соответственно:

• дном;
• крышкой.

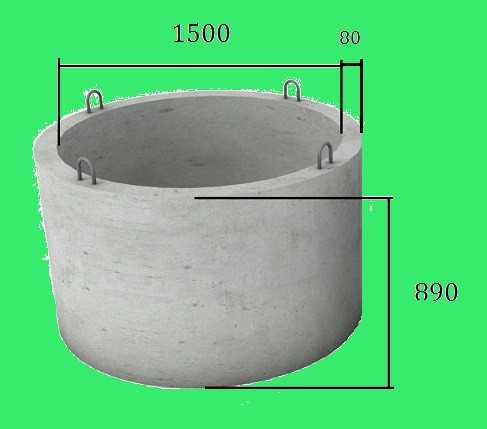

Размеры бетонных колец для канализации, с которыми выпускаются изделия:

• диаметр – 700, 1000, 1500, 2000 мм;
• высота – 600, 900 и 1500 мм;
• объем изделия зависит от сочетания типоразмеров.

Заводы-изготовители также выпускают ЖБ изделия с размерами по индивидуальному заказу.

Видео: Септик из бетонных колец

Подборка вопросов

• Михаил, Липецк — Какие диски для резки металла использовать?
• Иван, Москва — Какой ГОСТ металлопроката листовой стали?
• Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
• Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
• Валерий, Москва — Как выковать нож из подшипника своими руками?
• Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Как опустить кольца в колодец?

Полимерпесчаные кольца для колодца, в отличие от ЖБИ, обладают меньшим весом, а значит, их установка требует меньше сил, проходит быстрее. Полимерпесчаное изделие еще называют пластиковым, а для пластмассовых изделий характерен следующий способ монтажа:

• Рытье колодезной ямы;
• засыпка дна щебнем;
• монтаж лотковой части;
• подсоединение труб;
• обработка кольцевых швов герметиком;
• монтаж изделия на лотковую часть с помощью уплотнителя, прижатие доской до щелчка;
• снаружи – засыпка песком;
• опалубка;
• бетонирование площадки;
• монтаж смоляного каната;
• установка крышки.

Сами же ЖБИ устанавливаются следующим способом:

• Подготавливают котлован для последующего монтажа (высота зависит от количества используемых элементов);
• ЖБИ с помощью специальной техники плотно подгоняются друг к другу, используют регулировочные кольца для колодцев;
• межкольцевые стыки замазывают цементным раствором;
• герметизируют швы.

Самодельные формы для изготовления бетонных колец

Многие владельцы частных домов довольно успешно изготавливают формы для производства колодезных колец самостоятельно. Поскольку применяется она не часто, то нет смысла тратить довольно большие деньги для приобретения заводского жб. изделия. Если, конечно, вы не собираетесь наладить производство для продажи. А изготовить 3-4 бетонных кольца для колодца или сливной ямы можно и самому. Сделать такую форму можно из подручных материалов.

Что это дает:

• Экономия средств при приобретении готового изделия;
• Не нужно доставлять кольца к месту установки;
• Уверенность в надежности и качестве конечного продукта;
• Можно сдавать опалубку в аренду, и тем самым вернуть потраченные деньги.

Как изготовить опалубку?

Как и из чего делается опалубка для жб. кольца?  Самый удачный вариант получится из старых бочек или отрезка трубы большого размера. Можно использовать и пластиковые цилиндры. Все подобные изделия имеют геометрически правильную форму, которую довольно трудно сделать из листа металла. Ведь для этого потребуется специальное оборудование – листогиб.

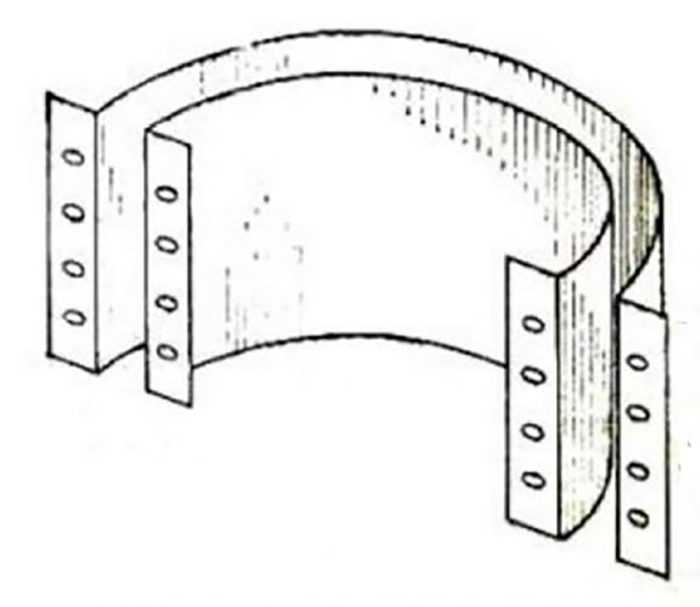

Опалубка для железобетонных колец состоит из деталей, изображенных на чертеже. Вам предстоит сделать четыре детали примерно такой формы, которая изображена на чертеже:

1. У бочек вырезается днище, внутренняя часть изготавливается выше, чем наружная;
2. Делаем разметку, которая делит бочки по вертикали на две одинаковые части (снаружи и внутри);
3. Используя сварку или заклепки, крепим по обе внешние стороны вдоль линии разметки металлический уголок (желательно сплошной);
4. В углах сверлятся отверстия, предназначенные для последующего скрепления болтами;
5. Затем аккуратно разрезаем бочку по внутренней разметке, используя болгарку с максимально тонким камнем.

Точно таким же образом проходит изготовление внутреннего кольца, стой разницей, что уголки усиления нужно крепить с внутренней стороны.

В данном видео показывается работа установки для изготовления жб. колец, которую может сделать любой желающий.

Вывод:  изготовить бетонные кольца своими руками достаточно просто, имея необходимый инструмент и навыки работы с металлом.

Технология изготовления

Для изготовления железобетонных колец для колодцев используется бетон марки 200 с установкой арматурного пояса из прута диаметром 0,5 – 10 мм. Форма устанавливается на ровную поверхность или специальную подставку. Затем укладывается арматура и сверху подается полусухой раствор. После того, как будет включена вибрация, потребуется досыпка смеси до верхнего уровня. Заглаживание торца осуществляется после завершения процесса формования.

Многие варианты формы для колец спроектированы и изготовлены так, что имеется возможность перемещения к месту для распалубки вместе с уже готовым кольцом. Сегодня многие производителе изготавливают кольца с замками. Это система стыковки паз- гребень. Такой тип монтажа позволяет сделать почти полную водонепроницаемость и плотность соединения, предохраняет уже готовую шахту от смещения по горизонтали.

Приготовление бетонной смеси

Есть несколько вариантов приготовления бетонной смеси. Они зависят от области применения жб. изделий (прокладка коммуникаций, строительство колодцев или смотровые шахты), и грунта, в котором будет проводиться установка.

Составы смеси:

• 1 часть цемента марки 200 — 1 часть мелкого песка – 2 части дорожного гравия;
• 1 часть цемента марки 300 – 1 часть речного песка – 2 части отсева.

Для набора необходимой прочности готового кольца, должны быть соблюдены температурные и временные режимы. Жб. изделие необходимо выдержать при температуре + 20°С в течение двух суток. Но предпродажная прочность застывшего бетона должна быть 70% и выше. А для этого понадобиться 7 суток.

Строительство колодца

Для работы потребуется набор простого инструмента.

Для тех, кто хочет соорудить колодец самостоятельно, нами составлена пошаговая инструкция:

1. На выбранном месте выкапывают круглую яму глубиной 1.5 метра и диаметром 1.3 – 1.5 метра. Дно ямы выравнивают и очищают от земли;

Выкапываем полутораметровую яму.

1. Над ямой устанавливают треногу с подъемной талью или лебедкой, к концу которой цепляют чалки с четырьмя крюками;

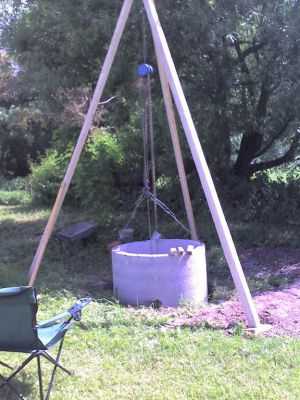

Над ямой устанавливаем треногу с подъемным механизмом.

1. Кольцо перекатывают к краю ямы и цепляют к крюкам за монтажные кольца, поднимают и опускают на дно. Желательно выставить его по уровню горизонтально. На него сразу ставят второе кольцо, промазав торец цементным раствором;

Кольца ставим горизонтально и ровно.

1. Один работник спускается на дно и начинает подкапывать грунт под нижним торцом нижнего кольца, собирая его в ведро. Помощник поднимает ведра и высыпает землю, подает инструмент для разработки почвы – лом, кирку, кайло и т.д.;

Начинаем подкапывать землю под колонной.

1. Когда кольца опустились ниже уровня земли, подкатывают следующую деталь и устанавливают на колонну;

Продолжаем наращивать колонну по мере ее спуска.

1. Когда колонна опустилась настолько, что начала активно поступать вода, на дно опускают шланг и откачивают воду поверхностным насосом, при этом продолжая копать. Необходимо углубиться в водоносный слой как минимум на метр – полтора;

Если пошла вода – откачиваем ее насосом и продолжаем копать.

1. Затем на дно насыпают слой водоупорной глины, трамбуют его, и начинают промазывать стыки цементным раствором с добавлением жидкого стекла или другим герметиком для бетонных поверхностей. Кольца соединяют стальными скобами или пластинами, покрытыми антикоррозионной краской;

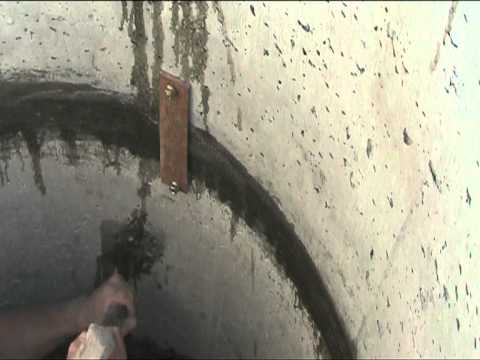

Герметизируем швы и соединяем детали пластинами.

1. После твердения швов глину выкапывают, а на дно кладут деревянный щит с множеством щелей, на который насыпают промытый песок и гравий слоем 30 – 40 см;

На дно насыпаем слой песка и щебня.

1. Когда вода набирается до постоянного статического уровня, ее откачивают насосом до тех пор, пока она не станет прозрачной и чистой;

Откачиваем мутную воду до появления стабильно прозрачной жидкости.

1. В конце производят строительство навеса, отделку оголовка и сооружают подъемный механизм. Вокруг надземной части делают глиняный замок. Отмостку можно строить только после полной усадки грунта – через 2 – 3 года.

Работу завершаем благоустройством оголовка.

Технология производства

Изготовление железобетонных колец — трудоемкий процесс, требующий определенных навыков и знаний. Поэтому для сооружения небольшого колодца целесообразней покупка готовых ЖБИ. Следует знать, что опалубка к кольцам достаточно сложная в конструкционном исполнении. Работы по отливке требуют точности и аккуратности. Соблюдение правил позволит избежать неровностей, потери прочности и образования пустот в бетоне. Ниже описаны основные стадии производства колец.

Подготовка материалов и инструментов

Необходимые материалы для опалубки: две бочки и оконные навесы.

Для опалубки понадобятся:

• две стальные бочки разного размера;
• дверные или оконные навесы;
• крепежная фурнитура;
• «карандаш» по металлу;
• болгарка, диск для резки.

Для приготовления раствора:

• сухая строительная смесь в готовом виде или отдельные ингредиенты для раствора;
• бетономешалка;
• ведро, которым меряется требуемый объем;
• виброуплотнитель.

Основные требования к технологическому процессу производства

1. Нужно обеспечить достаточную прочность разборной формы для бетонных колец.
2. Высокосортная смесь не ниже М500.
3. Мелкий заполнитель — щебень с зерном 0,5—1 см, отмытый песок.
4. Качественное виброуплотнение.
5. Подогрев при работе при температуре до 5 0С.

Сооружение опалубки и каркаса

Бочка цилиндрической формы снаружи размечается двумя продольными линиями «карандашом» по металлу пополам. На обозначенные линии крепятся по два дверных или оконных навеса. Их изгибы должны совпадать с проведенной чертой. Такая же разметка наносится изнутри цилиндра, по которой делается надрез болгаркой. Это позволяет сделать опалубку раскрывающейся. Для соединения половин используется крепежная фурнитура.

Вторая цилиндрическая бочка должна быть меньше первой. На ней делаются такие же метки, как и на первой с расстоянием между линиями 1/3 друг от друга по окружности. Также крепятся навесы и шпиндели. Разрезается цилиндр по одной черте. Шарнирные части нужно собрать так, чтобы изнутри конструкция была выше на 5—10 см внешней опалубки.

Открываться цилиндры должны: верхний — наружу, внутренний — внутрь. Укрепляющий каркас из стальной арматуры или металлической сетки заливается бетоном в опорном кольце, образуя прочный железобетонный слой.

Заполнение составом

Для приготовления заливки можно использовать готовую бетонную смесь или сделать ее своими руками. В последнем случае принято брать соотношение цемента к щебню и песку равным 1 : 1: 3. Объем воды определяется визуально, чтобы раствор равномерно распределялся внутри. Добавляется жидкость частями при тщательном перемешивании.

Готовый бетонный раствор заливается порционно. Каждый слой тщательно трамбуется. Для этого лучше использовать специальное вибрационное устройство. Большой вес предполагает укладку краном, поэтому в железобетонных кольцах на стадии формования устанавливаются четыре монтажные петли с сечением 8—10 мм. Концы проволоки загибаются и заглубляются в бетон на расстояние 40—50 см.

Уплотнение

Весь объем качественно уплотняется для удаления воздуха, чем повышается прочность готового изделия. Штыкование или трамбовка прутом решает проблему частично. При отсутствии виброплощадки допускается использование обычного перфоратора. Для этого вместо пики зажимается арматура с металлической пластинкой, приваренной к ее концу.

Демонтаж

Раскручиваются болты внешней опалубки. Чтобы форма легче отделилась, стенки простукиваются молотком. Внутренняя часть снимется легче, если предварительно в нее поставить две квадратные трубы. После загустения и упрочнения бетона эти части просто выбиваются из бетонной формы.

Виды

Существует классификация бетонных колец по ГОСТу и типу конструкционного исполнения стандартных размеров (диаметр — 7—12 дм, высота — 0,1—1 метр).

Вспомогательные

Изготавливаются бетонные кольца под заказ, например, когда нужны нестандартные размеры, форма или дополнительные отверстия. Доборные и опорные бетонные кольца применяются при монтаже сложных технологических объектов, для обустройства поворотов инженерных коммуникаций, при сооружении горловины колодца, когда ставятся дренажные системы. Такие кольца могут быть стандартные и квадратные.

Стеновые

Кольцам характерно отсутствие дополнительных крепежных элементов. Их чаще всего используют для сооружения горловин. Отличаются легкостью монтажа: изделия укладывают друг на друга, бетонным раствором герметизируют швы. Недостатки — неустойчивость конструкции, возможность разрушения при малейшем сдвиге грунтов.

С замком

Конструкции с замком популярны из-за своей надежности. Главная задача замка — обеспечение герметичности стыков и повышение устойчивости. Бетонное изделие с углублением в торце способно устоять перед мощным плывуном.

Сборные бетонные кольца

Изготовление сборных колец из железобетона осуществляется на заводе. Отличаются улучшенными техническими характеристиками. Ввиду этого, они наделены массой преимуществ.

1. Морозостойкость, обеспеченная прочной связью стали и бетона после высыхания.
2. Антикоррозийная стойкость, полученная вследствие защиты арматуры бетоном.
3. Огнеупорность.
4. Долговечность в любых условиях эксплуатации. Упрочнение арматурой наделяют стойкостью к большим нагрузкам. Благодаря применению высокого сорта бетона конструкция не теряет своих характеристик, не деформируется и не разрушается со временем.
5. Низкая стоимость изделий.

Недостаток только один — большой вес.

С днищем

Кольцо с днищем.

Железобетонными кольцами с готовым герметичным и водонепроницаемым дном обустраивают канализационные колодцы, камеры отстойников, септики. Днище защищает железобетонную конструкцию от подтекания грунтовых вод и от просачивания вредных веществ в почву. Наиболее распространенные размеры по сечению (метр), высоте (дм), массе (кг):

• 1 х 9 х 830 кг;
• 1,5 х 9 х 1400 кг;
• 2 х 9 х 2300 кг.

С плитой перекрытия

Изделия с плитами перекрытия предназначены для обустройства колодцев большой глубины. Такое железобетонное кольцо является завершающим элементом конструкции и имеет отверстие в железобетонной плите перекрытия, смещенное от центра для установки горла колодца. Усиление плитой перекрытия придает кольцу большую прочность и надежность.
