Как пробурить скважину на даче: варианты выполнения работы

Типы водозаборных выработок и грунтов

Перед началом буровых работ следует изучить состав грунта на участке, чтобы хотя бы примерно представить свою будущую скважину.

В зависимости от особенностей пролегания водоносного слоя различают три вида скважин:

• абиссинский колодец;
• фильтровая скважина;
• артезианская скважина.

Абиссинский колодец (или скважина-игла) может быть устроен практически повсеместно. Пробивают его там, где водоносный слой залегает относительно близко к поверхности и приурочен к пескам.

Для ее бурения используют технологию забивки, которая не подходит для сооружения скважин других видов. Все работы обычно можно выполнить в течение одного рабочего дня.

Эта схема позволяет изучить особенности устройства различных скважин, чтобы лучше понять технологию их бурения и выбрать подходящий метод (кликните для увеличения)

Но дебит таких скважин невелик. Чтобы обеспечить дом и участок достаточным количеством воды, иногда имеет смысл сделать две такие скважины на участке. Компактные размеры оборудования позволяют без особых проблем устроить такую скважину прямо в подвале.

Фильтровые скважины, которые также называют скважинами “на песок”, создают на грунтах, где водоносный слой пролегает относительно неглубоко – до 35 метров.

Обычно это песчаные грунты, которые хорошо поддаются бурению. Глубина фильтровой скважины обычно варьируется в пределах 20-30 метров.

На этой схеме наглядно представлено устройство фильтровой скважины. В нижней ее части необходимо установить фильтр, чтобы предотвратить попадание песка и ила в воду

Работы при хорошем раскладе отнимут два-три дня. Фильтровая скважина нуждается в хорошем обслуживании, поскольку постоянное присутствие в воде частичек песка и ила может вызвать заиливание или запесочивание.

Обычный срок эксплуатации такой скважины может составлять 10-20 лет. Срок может быть больше или меньше в зависимости от качества бурения скважины и ее дальнейшего обслуживания.

Артезианские скважины, они же скважины “на известняк”, самые надежные, поскольку водонос приурочен к коренным отложениям. Воду вмещают многочисленные трещины скальной породы.

Заиливание такой скважине обычно не грозит, а дебит может достигать примерно 100 куб.м/ч. Но и глубина, на которую предстоит провести бурение, обычно оказывается более чем солидной – от 20 до 120 метров.

Разумеется, бурить такие скважины сложнее, а времени и материалов на выполнение работ уйдет значительно больше. Профессиональная бригада может справиться с работами дней за 5-10. А вот если мы бурим скважину на участке своими руками, может понадобиться и несколько недель, и даже месяц или два.

Но усилия стоят того, ведь артезианские скважины могут без проблем прослужить полвека, а то и больше. Да и дебит такой скважины позволяет снабжать водой не только один дом, но и небольшой поселок. Только для устройства подобной выработки не подходят ручные методы бурения.

Физико-механические свойства грунтов также имеют большое значение при выборе метода бурения.

В ходе работ может понадобиться пройти самые различные пласты, например:

• влажный песок, который поддается бурению практически любым способом относительно легко;
• водонасыщенный песок, извлечь который из ствола можно только с помощью желонки;
• крупнообломочные породы (гравийные и галечниковые отложения с песчаными и глинистыми заполнителями), бурят которые желонкой или стаканом в зависимости от заполнителя;
• плывун, представляющий собой мелкодисперсный песок, перенасыщенный водой, вычерпать его можно только желонкой;
• суглинок, т.е. песок с обильными включениями глины, пластичный, хорошо поддающийся бурению шнеком или колонковым стаканом грунт;
• глина, пластичная порода, с бурением которого справится шнек или стакан.

Как узнать, какие грунты залегают под поверхностью, и на какой глубине находится водоносный слой? Конечно, можно заказать геологические исследования грунта, но это процедура не безвозмездная.

Почти все выбирают более простой и дешевый вариант – опрос соседей, которые уже пробурили скважину или соорудили колодец. Уровень воды в вашем будущем водоисточнике будет примерно на той же глубине.

Бурение новой скважины на небольшом расстоянии от уже существующего сооружения может и не пойти по точно такому же сценарию, но скорее всего, будет очень похожим.

Абиссинский колодец

Абиссинская скважина на участке

Несмотря на свое название, «абиссинки» на самом деле являются скважинами, которые нередко называют «иглами». Ввиду небольшой глубины суточная производительность таких конструкций невысокая – не более 25 кубометров. Скважина характеризуется простотой конструкции и состоит из следующих элементов:

• конусообразного фильтра;
• поверхностного устройства для подачи воды (насосной станции или ручной «качалки»);
• трубы ø25 см.

Забивка «абиссинского колодца»

Вначале нужно уяснить ряд нюансов, связанных с установкой.

1. Недопустимо бурение вблизи туалетов, ЛОС, мусорных куч и т. д.
2. Монтаж «абиссинки» возможен лишь в том случае, если водоносный слой расположен не глубже 8 м от поверхности.
3. Поверхностный насос, используемый для подобных скважин, не способен справиться с твердой породой.
4. Ручной насос станет отличным дополнением к электрическому. Более того, он сделает водоснабжение участка автономным от электроэнергии.

Плюсы и минусы конструкции

К преимуществам «абиссинки» можно отнести:

• легкость монтажа (вся процедура обустройства занимает не более десяти часов);
• низкую цену установки;
• условную мобильность – при необходимости скважину можно разобрать и установить в другом месте;
• отсутствие необходимости в получении специального разрешения на бурение;
• низкую жесткость получаемой воды, минимальную концентрацию неорганического железа;
• возможность установки внутри здания.

Но есть и недостатки:

• просачивание загрязнений ввиду небольшой глубины;
• скважина подходит не для всех типов почвы.

Бурение скважины переносными установками

Изготовление конструкции

Вначале нужно подготовить все элементы скважины.

Шаг первый. В качестве фильтра используется труба ø25 см длиной 1-1,1 м. В стенках трубы проделываются щели по 2,5 см с шагом в 2 см (не на всю длину, а только на 80 см).

Изготовление фильтра

Шаг второй. Затем будущий фильтр обматывается стальной проволокой и закрывается сеткой из «нержавейки» размером 16х100 см. Для крепления сетки используются хомуты – их нужно устанавливать с шагом в 10 см.

Шаг третий. Еще один элемент фильтра – стальной наконечник длиной 10 см. Его можно предварительно заказать у токаря.

Забойник с конусом

Забойник с конусом

Шаг четвертый. Сетка с наконечником фиксируются посредством оловянного припоя.

Шаг пятый. Оставшиеся трубы нарезаются на отрезки по 1-1,5 м. На концах отрезков нужно нарезать небольшую резьбу.

Монтаж

Ниже приведен самый простой вариант монтажа, не требующий применения спецтехники.

Шаг первый. Вначале в требуемом месте выкапывается яма размером 1х1х0,5 м.

Шаг второй. Затем следует предварительное бурение при помощи простого садового бура. Примерно через полметра бур наращивается трубой ø12 см (для соединения используются болты и муфты из трубы несколько меньшего диаметра).

Шаг третий. После появления мокрого песка бурение прекращается и начинается собственно забивка. Ранее приготовленная конструкция устанавливается в скважину и забивается бабкой и обычной кувалдой. Для этого верхний участок трубы обматывается льном, на него надевается бабка. Удары наносятся по бабке до тех пор, пока труба не скроется полностью – после этого крепится следующий отрезок и процедура повторяется.

Бурение абиссинского колодца схема

Периодически в трубу заливается вода и производится прослушивание. Через каждые полметра труба поворачивается по часовой стрелке, при этом нужно следить за звуком:

• в крупнофракционном песке будет издаваться скрежет;
• в мелкофракционном – шелест;
• в глинистом грунте никаких звуков не будет.

При появлении шума скважина заливается водой. Если вода исчезает медленно, значит, нужно пройти еще полметра, а если достаточно быстро, то всего 30 см.

Ручной насос

Ручной насос

Шаг четвертый. Остается лишь установить насос. Конструкция ручного насоса предельно проста – поршень, установленный в полый металлический цилиндр. По окончании установки скважина прокачивается до тех пор, пока не появится чистая вода. Основание заливается цементным раствором. При желании «абиссинку» можно подключить и к насосной станции.

Абиссинский колодец

Ни в каком особом уходе «абиссинские колодцы» не нуждаются. Вероятно, лет через десять снизится водоподача, но это легко исправить чисткой фильтра или промыванием шахты сильным напором воды.

Прокачка скважины

Где бурить скважину

Пробуренная скважина никуда не переносится — это не дом, не гараж, не палатка, не барбекю. Существуют три незыблемых правила для выбора места бурения скважины.

Первое. Чтобы удобно было работать буровикам. Должна быть ровная или слабонаклонная площадка примерно 4 на 8-10 метров прямоугольной формы, на которой помещается трехосная машина, над которой нет проводов (мачта поднимается на 8 метров вверх), под которой нет коммуникаций и которая от строений, фундаментов зданий, корней деревьев, забора удалена на 3 — 4 метра.

Второе правило. Чтобы удобно было пользоваться скважиной. Она должна быть пробурена как можно ближе к месту потребления воды (к котельной, бане, кухне), чтобы не надо было копать по всему участку многометровые бестолковые траншеи.

И третье правило. Чтобы скважина была пробурена в месте, пригодном для заезда техники на нее повторно для проведения ремонтных работ в рамках гарантийного срока. Любой ремонт скважины (углубить, переобсадить, промыть, поднять упавшие предметы) выполняется только буровой машиной, руками там делать нечего. Если такой подъезд невозможен, ни одна компания гарантий выполнять не сможет. Если же скважина находится в кессоне, для того, чтобы машина опустила буровой инструмент сквозь кессон, крышка колодца и скважины должны находиться на одной оси.

Рабочая площадка при бурении установкой УРБ 2А2

Послесловие

Еще живы буровые мастера, когда-то осваивавшие Тюмень с Уренгоем. Геофизической аппаратуры, строящей на дисплее компьютера 3D картинку того, что в земле, и полностью роботизированных буровых тогда не было, но они и так видели сквозь землю своей интуицией, опытом и были на «ты» со всеми духами недр. А тогдашние министры и члены политбюро, спеси у которых было поболее, чем у старозаветных бояр и удельных князей, к этим асам обращались на «вы» по имени-отчеству и почтительно здоровались с ними за руку.

Так вот, у любого из старых буровиков-зубров есть на счету неудачные скважины, чего они не стесняются – работа такая. Что ж тогда говорить начинающим, действующим самостоятельно? Не обескураживайтесь неудачей, вдруг первая скважина окажется пустой, или обрушится, или бур застрянет. Не без того в буровом деле. Но досада и разочарование моментально схлынут под мощным напором, как сейчас говорят, позитива, едва только ваша скважина даст воду.

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Подбор и монтаж оборудования для поставки воды

Оборудование для индивидуального водоснабжения состоит из следующих элементов:

• Насоса, он может быть погружным либо располагаться на поверхности.
• Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
• Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.

Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.

Поверхностный насос для неглубокой скважины

Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.

К поверхностному насосу подключается две трубы: одна из них заводится в скважину, вторая идет от насоса к водопроводной системе.

Погружаемый в водозаборную выработку шланг или жесткую трубу оснащают сетчатым фильтром, который предотвращает попадание в насос абразивных минеральных частиц.

Перед включением поверхностный насос нуждается в заполнении водой, необходимой для охлаждения и нормальной работы двигателя.

Перед выходом воды из насоса в водопроводную сеть есть фильтр тонкой очистки, предназначенный для защиты последующего оборудования и для подготовки воды к употреблению.

В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса. К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.

Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины. В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.

Погружной насос для глубокой скважины

Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.

В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.

• Если откачка воды будет производиться с глубины более 10 м, требуется погружной насос.
• Перед установкой погружной насос подключается к подающему воду шлангу. Для удерживания агрегата используется трос.
• Процессы подключения и обслуживания глубинных насосов максимально упрощены, чтобы не вызывать затруднений даже у неопытного владельца.
• Подготовить глубинный насос к установке в скважину можно без затруднений, четко следуя указаниям инструкции.

Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы. Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.

Коротко о водоносных слоях

Приступая к бурению скважины на воду своими руками, важно определиться, для каких целей она предназначена

Верховодка

Самый верхний слой, который встретится при бурении скважины – верховодка. В зависимости от местности он может залегать на глубине 1-10 метров. Верховодные воды в принципе пригодны для питья. Но только при условии соответствия взятых проб санитарным нормам и после глубокой обработки, например: фильтрация посредством шунгита или банальное кипячение.

В большинстве случаев верховодку используют для технических целей. Но стоит учитывать, что дебет таких скважин мал и нестабилен.

Межпластовые воды

Скважину на воду своими руками лучше всего бурить до уровня залегания межпластовых вод, расположенных на глубине в 5-20 метров. Безнапорный пласт обычно лежит на глиняной подстилке с песком. Поэтому обустраиваемые на его месте гидротехнические сооружения называют скважины на песок.

Вода, добываемая из межпластовых слоев питьевая. Ее дебет с лихвой покрывает суточные потребности в пределах 2 куб.м. Единственным ее минусом является отсутствие напора. Это ужесточает требования не только к выбору насосного оборудования, но и прокладке водопровода, а также необходимость отфильтровки песка, что несколько усложняет конструкцию гидротехнического сооружения.

Напорные пласты

Напорные пласты расположены чуть глубже – от 7 до 50 метров. Основу водоносных пластов составляют трещиноватые плотные породы, такие как известняк или суглинок, либо же рыхлые галечно-гравийные отложения.

Самого лучшего качества добывают воду из известняков. Уже первые пробы взятые из этих слоев проходят анализы на «ура». Да и среднесуточный дебет известняковых скважин составляет 5 куб.м.

Обустройство скважин на известняк упрощено тем, что лишено необходимости задействования дорогостоящего насосного оборудования. Собственный напор слоя сам поднимает живительную влагу практически до поверхности земли. К тому же песочный фильтр чаще всего не нужен.

Артезианские воды

Ниже всего на глубине в 30-50 метров залегают артезианские воды. Обустраиваемые на них скважины славятся тем, что дают живительную влагу наилучшего качества, а их запасов хватает на много десятков лет.

Но забурить своими силами их не удастся, даже имея геологическую карту местности. Самостоятельная разработка артезианских вод, являющихся ценным природным ресурсом, запрещена законом.

4 Роторная проходка – доступная и всем известная

Многие при обустройтве участка пользовались буром для рытья ям. Подобный инструмент годится для проходки скважин. Кроме него потребуется бурильная вышка (копер). Проще всего ее сделать из стальных труб или бревен. Из материала длиной 6 м получится трехгранная вышка высотой 4,5 м. Такой копер позволит использовать трехметровые штанги. Ноги снизу соединяют, закапывают в землю почти на метр для устойчивости. Ни в коем случае нельзя закреплять вышку прямо на поверхности, вбивая ломы или арматуру.

На месте бурения выкапываем яму для направления бура. Над ямой устанавливаем копер, захватываем штангу бура воротом и делаем первые вращения. Сначала шнек идет легко, но, углубляясь, требует больших усилий, возможно, понадобится помощь. Работу может облегчить подливанием воды в скважину, чтобы порода становилась мягче. Пройдя полметра–метр в зависимости от плотности грунта, орудие вытягиваем для удаления породы. Для облегчения используем лебедку, установленую наверху копра.

Циклы опускания, бурения, подъема и очистки повторяются вновь и вновь. Стараемся за один раз пройти возможно больше, максимальный проход устанавливается опытным путем. Если инструмент не удается поднять из-зы чрезмерного заглубления, прокручиваем его немного в другую сторону. Когда вороток уйдет со штангой вниз настолько, что работать станет неудобно, наращиваем трубу и продолжаем бурить.

Бурить продолжаем, пока не достигнем водоносного слоя, который видно по влажной земле. Пробиваемся дальше, пока инструмент не упрется в подстилочный пласт. Погружение до водоупорного слоя обеспечит максимальное наполнение скважины водой. Теперь откачиваем грязную воду с помощью ручного или погружного насоса. Вслед за мутной водой появится чистая. Если водоносная жила не очищается, углубляемся еще на небольшую глубину. Роторным бурением возможно добиться до первого слоя воды на глубинедо 20 м.

Скважина внутри дома

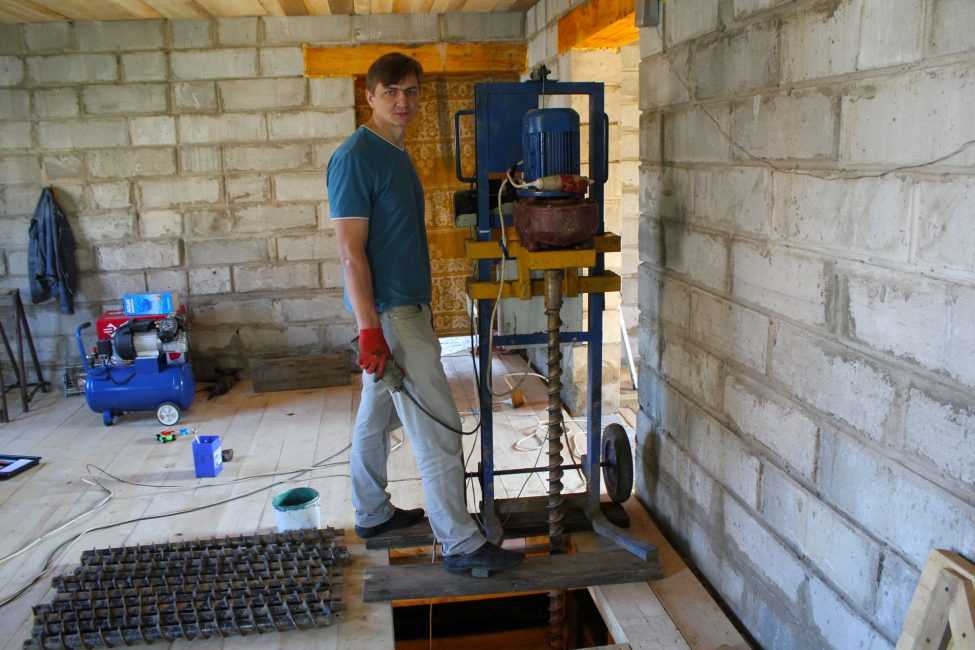

Бурение внутри помещения

Немалый интерес представляет скважина, которая находится непосредственно в доме:

• Система снабжения водой внутри помещения предполагает установку для подъема воды с напорным баком и насосом периодического типа действия, она удовлетворит самые амбициозные запросы. К тому же, установка, находящаяся в центре дома (в подвале) экономична, не требует больших расходов материалов
• На чердаке может быть установлен водонапорный бак
• Установка в подвальном помещении или напорный бак на чердаке (в утепленной пристройке) обеспечит полную автоматизацию водоснабжения вашего дачного дома
• Скважина в подвальном помещении дома бурится во время закладки фундамента, на этапе строительства, когда ещё нет перекрытия
• Делать скважину в подвальном помещении можно и в том случае, если сделано перекрытие первого этажа, а над скважиной оставлен временный проём
• В наше время иногда ещё пользуются ручными поршневыми насосами. В таком случае на чердаке должен располагаться бак, из которого вода под напором будет поступать в умывальник или душ
