Скважина на даче своими руками: как пробурить и обустроить самостоятельно

Пошаговая инструкция по обустройству

Сначала необходимо определиться с местом, где будет располагаться скважина. Чтобы обустроить источник, следует соблюдать последовательность действий:

1. Необходимо пробурить скважину.
2. Приступить к монтажу кессона.
3. Засыпать землей до краев котлован и утеплить люк.
4. Сделать установку оборудования, которое предназначено для эффективной и бесперебойной подачи воды.

Чтобы отремонтировать конструкцию кессона своими руками, следует придерживаться последовательности операций:

1. Проделать отверстие в дне резервуара. Оно должно располагаться на расстоянии 3 см от центра дна. Такое отверстие необходимо, чтобы установить гильзу.
2. Патрубки, предназначенные для кабеля и водопроводных труб, необходимо вварить в стенки резервуара.
3. Выкопать котлован таким образом.
4. Обрезать колонну.
5. В форме брусьев уложить опоры. Они предназначены для размещения кессона.
6. Произвести стыковку гильзы резервуара с обсадной трубой по схеме. Отрегулировать конструкцию, после чего ее приварить.
7. Бруски следует убрать из-под камеры, поместить ее в скважину.
8. Ввести кабель и трубы в ниппели.

Инструкция по обустройству.

Особенности выбора оборудования

К базовым элементам скважины относятся:

• насос;
• гидропневмоаккумулятор;
• оголовок.

Насос является основным видом оборудования. Для скважины можно использовать как погружной, так и поверхностный тип. Первый вид насоса опускается на глубину скважины более 10 м, а второй – на глубину менее 10 м.

Шаг 1 – подбираем оптимальный тип насоса

Существует 2 типа насоса:

• поверхностный;
• погружной.

Первый тип предназначен для установки оборудования на поверхности. Размещаются такие насосы в камере. Монтаж и обслуживание кессонов несложны. Можно выделить 2 вида поверхностного насоса:

• вихревой – необходим, чтобы поднять воду с малой глубины;
• центробежный – способен откачивать воду с глубины до 10 м.

Такое оборудование продается чаще всего с укомплектованной автоматикой, которая управляет его включением и выключением.

Выбор типа насоса.

Погружные насосы предназначены для погружения в скважину. С их помощью можно добыть воду, которая находится на большой глубине. Такие кессоны комплектуются выключателями. Они страхуют устройство от поломок.

Дорогостоящие насосы оборудованы специальными фильтрами, которые позволяют перекачивать воду с твердыми примесями. Перед покупкой кессона нужно определиться с тем, какого диаметра он должен быть.

Шаг 2 – гидроаккумулятор для скважины

Устройство плавно регулирует давление воды в трубопроводной магистрали. Также оно предназначено для предотвращения гидроударов.

Если механизм присутствует в системе водоснабжения, то насосное оборудование не изнашивается в течение длительного времени.

Шаг 3 – оголовок в конструкции скважины

Оголовок является защитным устройством. Монтируется он на торцевой части скважинной трубы. Предназначено устройство для того, чтобы в устье скважины не попадали посторонние предметы и грязь.

Оголовок представляет собой опору, с помощью которой насосное оборудование устанавливается подвесным способом. Изготавливается он из металла или пластмассы. Пластиковый способен выдерживать до 200 кг нагрузки, а металлический – до 500 кг.

Если необходимо оборудовать глубокую скважину, следует применять оголовок из металла.

Типы и особенности монтажа кессонов

Бесперебойную работу скважины призван обеспечить кессон, утепленная водонепроницаемая емкость с необходимым оборудованием внутри.

Обычно в нем монтируется насос, запорная арматура, измерительные приборы, автоматика, фильтры и т.п. Выполняются сооружения из разных материалов. Наиболее распространены:

Пластиковые. Отличаются отличной теплоизоляцией, что позволяет даже без дополнительного утепления поддерживать температуру внутри кессона на уровне 5С. Долговечностью, прекрасными гидроизоляционными характеристиками, что дает возможность избежать дополнительных затрат на изоляционные работы, приемлемой ценой, особенно в сравнении с другими вариантами. Кроме того монтировать систему достаточно просто в силу ее небольшого веса. Главный недостаток –  малая жесткость, которая может спровоцировать деформацию конструкции и порчу оборудования. Однако с ним легко справиться, залив емкость по периметру цементным раствором слоем в 80-100 мм.

Пластиковые кессоны обладают отличной теплоизоляцией, что позволяет устанавливать их без дополнительного утепления

Стальные. Чаще всего обустройство водяной скважины производят именно с такой конструкцией. Материал позволяет изготовить кессон любой нужной формы, при этом не потребуется особых усилий. Будет достаточно всего лишь сварить детали между собой и обработать сооружение изнутри и снаружи особым антикоррозийным покрытием. Для качественной емкости будет вполне достаточно металла толщиной 4 мм. Так же в продаже можно найти готовые сооружения, но их покупка обойдется гораздо дороже самостоятельного изготовления.

Существуют различные формы стальных кессонов — под различные нужды

Железобетонные. Очень прочные и долговечные установки, ранее чрезвычайно распространенные. В силу своих недостатков сегодня используются гораздо реже. Их стоимость очень высока, а для монтажа требуется специальная техника, что  обусловлено большим весом оборудования. По этой же причине со временем бетонный кессон проседает, деформируя находящиеся внутри него трубопроводы.

Бетон обладает недостаточной теплоизоляцией, что может спровоцировать замерзание воды в насосе в сильные морозы, и плохой гидроизоляцией, поскольку бетон гигроскопичен

Вот примерная схема монтажа оборудования в кессон и подведения коммуникаций:

Схема установки оборудования в кессон

Собираясь выполнить обустройство скважины своими руками, стоит познакомиться с этапами монтажа кессона. Они почти одинаковы для любых типов сооружений, с небольшими нюансами, зависящими от материала оборудования.Рассмотрим этапы установки стальной емкости:

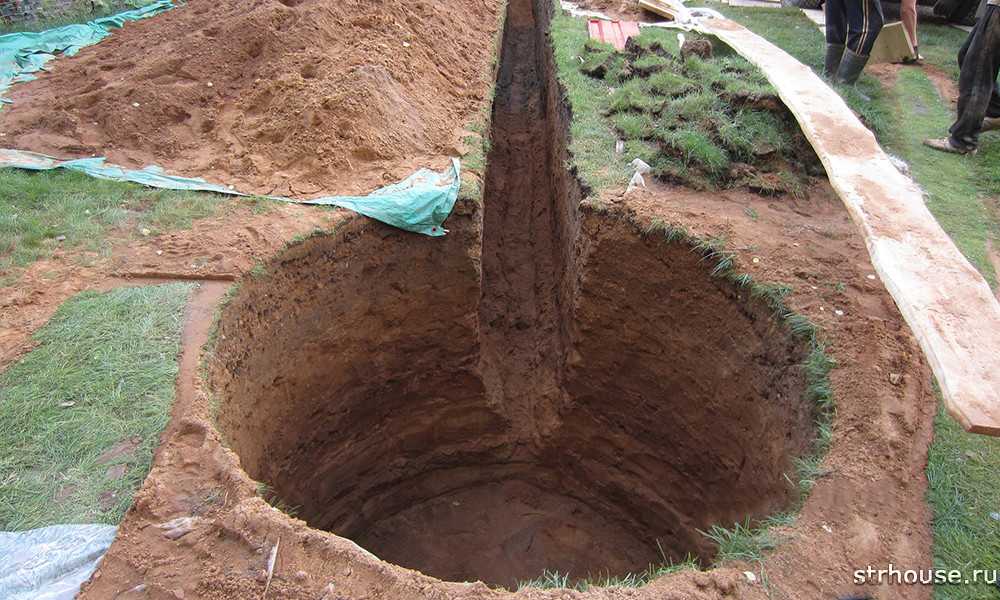

Подготовка котлована. Копаем яму, диаметр которой на  20-30 см превосходит диаметр кессона. Глубину нужно рассчитать так, чтобы горловина сооружения возвышалась над уровнем земли примерно на 15 см. Так удастся избежать затопления емкости в период паводка и обильных осадков.
Монтаж гильзы обсадной трубы. Выполняем отверстие в днище емкости. Расположить его можно традиционно по центру или сместить так, как нужно для установки оборудования. К отверстию нужно приварить гильзу длиной 10-15 см. Ее диаметр должен быть больше диаметра обсадной трубы. Обязательно проверяем, чтобы гильза легко надевалась на трубу.
Установка ниппелей для вывода водопроводных труб. Ввариваем их в стенку емкости.
Установка кессона. Обрезаем обсадную трубу на уровне земли. Емкость ставим на брусья над ямой так, чтобы гильза на днище емкости «оделась» на трубу

Проверяем, чтобы оси кессона и  обсадной трубы точно совпали, затем аккуратно удаляем брусья и осторожно опускаем сооружение по обсадной трубе вниз. Устанавливаем емкость в яме строго вертикально и закрепляем брусками. Привариваем к днищу трубу, герметизируя при этом кессон

Через ниппели заводим в сооружение водопроводные трубы

Привариваем к днищу трубу, герметизируя при этом кессон. Через ниппели заводим в сооружение водопроводные трубы.

Засыпка сооружения.

Кессон «надевают» на обсадную трубу и аккуратно опускают в котлован

Нужно отметить, что в принципе возможно обустройство скважины без кессона, но только в  случае, если неподалеку от нее расположено отапливаемое строение, в котором и располагается оборудование.

Удобство такой системы бесспорно – все узлы легко доступны. Однако и недостатки так же существенны: она занимает достаточно много места в помещении и чаще всего сильно шумит.

Оборудование для обустройства скважины

Как только бурение закончено, наступает следующий этап работ, требующий некоторого оборудования, в частности это насос, кессон, гидроаккумулятор и оголовок – как выглядят приборы в комплекте, покажет фото. Стоит разобраться, что для чего нужно и как все выбрать.

Кессон

Это герметичная конструкция, напоминающая обычную бочку. Предназначен кессон для защиты воды от примесей, промерзания. Цилиндрический кессон обязательно оборудован плотно прилегающей крышкой, а внутри можно разместить фильтры для очистки, приборы давления и другие компоненты, часто занимающие много места в доме. Как выглядит кессон показано на фото. Профессионалы советуют для скважины, сделанной своими руками лучше всего использовать кессоны диаметром 1 м, высотой 2 м.

Насос погружной

Предназначается для бесперебойной работы скважины и требует тщательного выбора. Расчет параметров изделия включает диаметр, глубину скважины, длину труб, самый большой расход воды по всем точкам в доме

Также важно знать, что обустройство скважины насосом рабочее давление которого менее 1,5-3 атм. не рекомендуется

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Гидроаккумулятор

Гидроаккумулятор, своеобразный ключ всей системы. Нужен для поддержания и плавного изменения давления жидкости в системе водозабора, обеспечивает защиту от гидроудара и может быть разным по своему объему. Для выбора гидроаккумулятора, используемого на даче, хорошо подходят средние показатели, до 50-70 литров.

Оголовок для скважины

Элемент обязательный, без которого обустройство скважины невозможно. Основной функционал – защита от стока талых вод, попадания мусора и прочих наносных частиц. Кроме того, оголовок используется для облегчения эксплуатации, в частности для подвеса насоса.

Бурение скважины на даче

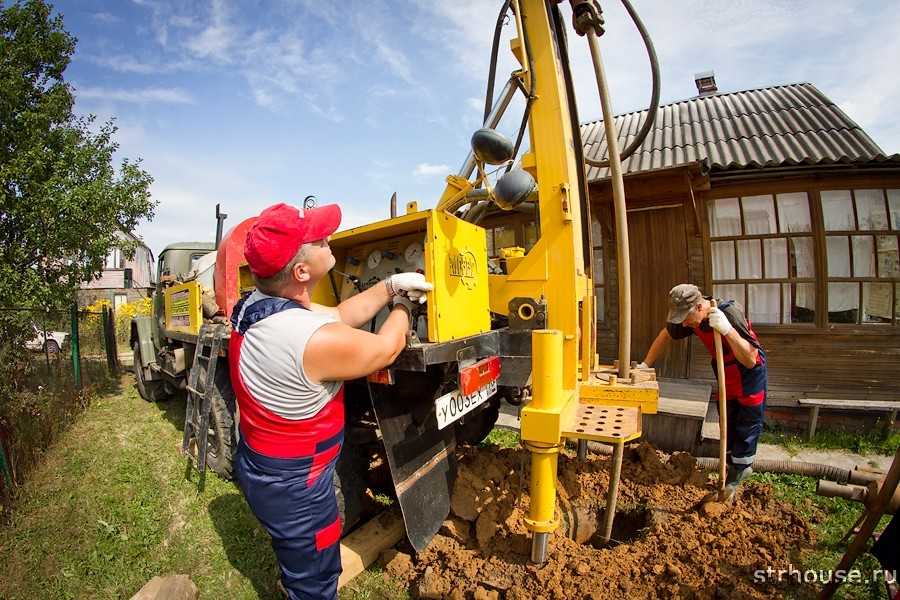

Специалисты применяют специальные бурильные установки, а для бурения скважины своими руками необходимо подготовить лебедку, бур и крепкую надежную треногу. В качестве инструмента бурения выбирают прочный ледобур.

Для обустройства приобрести:

• несколько видов труб, отличающихся по диаметру;
• вентили;
• мощный глубинный насос;
• хорошего качества фильтр;
• кессон.

1. Этап №1. В месте бурения выкопать яму со сторонами равными 1,5 м и глубиной до 1 м. Обшить внутри фанерой или досками.
2. Этап №2. Установить над шурфом треногу и закрепить лебедку. С помощью конструкции, состоящей из соединенных в одну трубу штанг, поднимают и опускают бур. Фиксируют штанги хомутом.

Диаметр скважины зависит используемого насосного оборудования. Основное требование — свободное передвижение насоса в трубе. Размер насоса должен быть на 5 мм. меньше внутреннего диаметра трубы.

Самостоятельно бурить скважину на даче лучше ударным способом. Желательно это делать вдвоем. Один крутит штангу, используя газовый ключом, а напарник сверху бьет по ней долотом. Вынимать и чистить бур желательно через каждые полметра. Во время прохождения пластов грунта бур можно менять, чтобы облегчить труд и ускорить процесс. Глинистые почвы легче проходить спиральным буром. Твердый грунт с содержанием гравия разрыхляют долотом. Для песчаного слоя используют бур ложку. С помощью желонки поднимают грунт.

Этап №3. Первым признаком приближения к водоносному слою является появление влажной породы. Работы продолжить пока бур не дойдет до водоупорного слоя.

Кессон из монолитного бетона

Монолитный бетонный кессон удобнее делать с основанием четырехугольной формы. Это упростит возведение опалубки и остальные работы. Армирование стенок сооружения проводится обязательно.

Для работы необходимо приготовить следующие материалы:

• цемент марки М400 или выше;
• мелкофракционный просеянный песок;
• щебень;
• арматурные элементы;
• гидроизоляционные материалы;
• доска, толстая фанера и т. п. пиломатериалы для опалубки;
• материалы для изготовления крышки.

В первую очередь необходимо залить опорную плиту. Армировать ее необязательно. Однако расположить внутри опоры вертикальные прутья для прикрепления арматуры стенок необходимо. Это значительно повысит надежность сооружения.

При глубоком залегании грунтовых вод опорную плиту можно обустроить из уплотненного слоя почвы. Сверху необходимо засыпать смесь из песка и щебня. Разровнять и утрамбовать.

Стены котлована надо выровнять и покрыть гидроизоляционной пленкой или другим материалом. Это защитит их от подмывания талыми, осадочными и/или поливочными водами и от осыпания почвы.

Вязка арматуры производится по всему периметру будущей стены. Вертикальные пруты устанавливаются в 1 ряд так, чтобы они оказались в центре будущей заливки. Их необходимо приварить к закладным плиты-основы и перевязать по горизонтали между собой. Шаг установки вертикальных прутов и горизонтальной перевязки — 40-50 см.

На вертикальную арматуру будет крепиться впоследствии каркас перекрытия. Это определяет высоту арматурных прутов, проходящих сквозь стены конструкции.

Этапы обустройства скважины на воду в частном доме

• Далее осуществляется монтаж насоса, организация электроснабжения и установка водопроводных труб. Для стабильности работы системы подключается гидроаккумулятор. Хорошо дополнить схему обустройства скважины управляющей автоматикой, способной защитить оборудование от перепадов напряжения и перегрева.
• Следующий этап налаживания подачи воды в дом предусматривает рытье траншеи. Глубина ее выбирается ниже того, который может промерзнуть зимой — как правило, это полтора метра. Для надежности трубопровод рекомендуется дополнительно утеплить, например, минеральной ватой. Если трубы прокладываются не под землей, то параллельно с ними должен идти греющий кабель.

Завершающий этап обустройства скважины ‒ это подвод трубопровода в дом. Место определяется обычно заранее, при разработке схемы водоснабжения.

Для этого пробивается отверстие в фундаменте до 50мм в диаметре, в него вставляется специальная гильза, а в нее уже вводится трубопровод. Герметизируется подвод посредством монтажной пены.

Возможна поверхностная связь водопроводной системы с домом, подвод, в этом случае, располагается над землей и требует тщательного утепления.

При разработке проекта системы водоподачи для частного дома важно не забыть о фильтрах для воды и дополнительной водоподготовке. Определиться с фильтрами поможет анализ воды

Если в ней не будет вредных примесей, то в систему внедряется простой фильтр для задержки песка и грязи. Лучше всего, конечно, консультироваться со специалистами по всем вопросам, тогда удастся приобрести качественное оборудование и наладить эффективную водоподачу в дом.

Какое оборудование нужно для обустройства конструкции ↑

Для обустройства артезианской скважины своими руками понадобятся:

• водоподъемное оборудование;
• оголовок;
• гидробак;
• дополнительное оборудование для контроля давления, уровня, расхода воды;
• защита от промерзания: приямок, кессон или адаптер.

При покупке погружного насоса важно правильно рассчитать необходимую мощность. Модель подбирают по производительности и диаметру. На этом оборудовании нельзя экономить, т.к

от него зависит работоспособность всей системы водоснабжения участка

На этом оборудовании нельзя экономить, т.к. от него зависит работоспособность всей системы водоснабжения участка.

Наилучший вариант – модель в высокопрочном герметичном корпусе, оснащенная датчиками, фильтрующими узлами, автоматикой. Что касается торговых марок, то особого внимания заслуживает водоподъемное оборудование Grundfos.

Обычно погружной насос устанавливают на высоте примерно 1-1.5 м от дна гидротехнического сооружения, однако в артезианской скважине он может быть расположен гораздо выше, т.к. напорные воды поднимаются над горизонтом.

Рассчитывать глубину погружения для артезианского источника следует исходя из показателей статического и динамического уровней воды.

Чтобы сохранить артезианскую воду кристально чистой, эксплуатационную трубу необходимо защитить от попадания мусора, поверхностных вод и других неблагоприятных факторов окружающей среды. Этот элемент конструкции используют для надежного крепления троса погружного насоса.

Оголовок состоит из крышки, фиксаторов, карабина, фланца и уплотнителя. Модели промышленного производства не нужно приваривать к обсадной трубе, их крепят с помощью болтов, которые прижимают крышку к уплотнителю, обеспечивая таким образом полную герметизацию устья скважины. Особенности монтажа самодельных оголовков зависят от конструкции устройств.

Гидроаккумулятор – важный узел автономной системы водоснабжения. Он необходим для обеспечения нормальной работы водопровода, защиты насоса от постоянного включения-выключения и предотвращения гидроударов. Аккумулятор представляет собой бак для воды, дополнительно оснащенный датчиками давления и автоматикой.

Когда включается насос, вода сначала поступает в бак, а из него подается на точки водоразбора. Уровни воды, при которых включается и выключается насос, можно регулировать с помощью датчиков давления. В продаже есть гидробаки вместительностью от 10 и до 1000 л. Каждый владелец скважины может выбрать модель, которая лучше всего подойдет для его системы.

Скважину нужно защитить от промерзания. Для этих целей можно сделать приямок, установить кессон, адаптер. Традиционный вариант – приямок. Он представляет собой небольшой котлован, стенки которого укреплены с помощью бетона или кирпичной кладки. Сверху конструкцию закрывают тяжелой крышкой с люком. В приямке нежелательно устанавливать какое-либо оборудование, т.к. даже при хорошей гидроизоляции стенки все равно пропускают влагу, конструкция не герметична.

Более современный и технологичный аналог приямка – кессон. Эту конструкцию лучше приобрести в специализированном магазине. Кессоны промышленного производства заранее рассчитаны на размещение в них всего необходимого оборудования. Пластиковые модели хорошо утеплены и герметичны. Металлические кессоны часто нуждаются в дополнительном утеплении.

Для однотрубной артезианской скважины подойдет вариант обустройства с помощью pitless-адаптера. В этом случае функцию защитного сооружения выполняет сама обсадная труба. Адаптер можно устанавливать только в том случае, если колонна выполнена из металла. С эксплуатацией пластиковой трубы бывают серьезные трудности, а срок службы конструкции может оказаться недолгим.

Обустройство водозаборной скважины с использованием адаптером

Установка изделия в скважине выполняется в следующей последовательности:

1. В обсадной колонне высверливают отверстие нужного диаметра. При этом необходимо помнить, что место для него выбирается с таким расчетом, чтобы подключаемый водопровод оказался ниже отметки промерзания грунта в данном районе.
2. В образовавшееся отверстие вставляется половина устанавливаемого устройства (изнутри) таким образом, чтобы со стороны внешней стенки колонны выступал патрубок с нарезанной резьбой. К нему стыкуется пластиковая труба для водопровода, проложенного на глубине расположения отверстия.
3. Следующим шагом является подсоединение к трубе, предназначенной для подъёма воды, оставшейся половины питлесс-адаптера, которая, вместе с подключённым к ней глубинным насосом и трубой, аккуратно опускается внутрь скважины.
4. Там обе части устройства стыкуются, для чего предусмотрен специальный замок в их конструкциях. О том, что замок сработал, информирует резкий характерный щелчок.
5. Затем страховочный трос, который закреплён на насосе, и подключённая к нему электропроводка выводятся в оголовок.
6. Выполняется проверка работоспособности собранной системы и герметичность всех её элементом. Затем скважина засыпается.

Видео с пошаговой инструкцией по монтажу скважинного адаптера:

При выполнении указанных работ важно не забывать о том, что часть установленного адаптера, вмонтированная в стенку имеющейся в скважине обсадной колонны, займёт не менее 30 мм просвета скважины. Это заставляет выбирать модель погружного насоса с учётом его геометрических размеров, которые на 40 и более миллиметров должны быть меньше внутреннего диаметра установленной обсадной колонны

Если этого не учесть, то насос просто невозможно будет опустить/поднять.

Демонтировать глубинный насос, установленный в скважине, можно с использованием специально предназначенной для этого металлической трубы, один из концов которой имеет резьбу. Вкручивая её в специальное гнездо, имеющееся на съёмной части устройства, можно извлечь насос на поверхность.
