Кессон для скважины: тонкости подбора и монтажа

Как самостоятельно изготовить кессон

Чтобы сделать своими руками, для начала необходимо определиться с материалом, параметрами системы.

Монолитная конструкция из бетона

Для устройства подойдет квадратная форма, опалубку возводить тоже намного легче.

Сначала нужно определиться с размерами котлована, который выкапывают под конструкцию. Длина и ширина стандартно равны, поэтому рассчитать их можно следующим образом: измерить размер кессона изнутри, добавить толщину 2 стенок (10 см).

Также необходимо вычислить глубину ямы, которая должна быть на 300-400 см больше по сравнению с высотой камеры. Если все рассчитать, то дренирующий слой можно установить на дне ямы.

Если не планируется дальнейшее бетонирование основания сооружения, то выбирается такой порядок действий

Но когда необходима заливка дна бетоном, необходимо принимать во внимание высоту. К тому же приямок должен быть таким, чтобы поверхность крышки сооружения была на одном уровне с почвой. Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку

Да и оборудование будет удобно размещено

Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку. Да и оборудование будет удобно размещено.

Конструкция кессона монолитного из бетона.

Работа проводится следующим образом:

1. Начинают с рытья ямы. В этот момент можно сразу выкопать траншею для водопроводных труб к дому. Потом начинают устанавливать дренаж, который состоит из 2 слоев: песка (высотой до 10 см) и щебня (до 15 см). При таком дренаже, даже если вода попадет внутрь кессона, она не останется внутри, а быстро уйдет в почву.
2. После нужно обустроить опалубку. Часто стенка котлована применяется в качестве наружного слоя опалубки. Борт ямы нужно закрыть полиэтиленом, чтобы избежать просачивания воды из бетона в почву. После необходимо сделать каркас, используя арматуру.
3. Замешивают раствор бетона. Заливают его небольшими частями, хорошо уплотняя с помощью электрического вибратора. Если прибора нет, то можно использовать штырь, тонкую трубу и приварить ручки. Это приспособление быстро опускается в бетон, а потом медленно вытаскивается, чтобы избавиться от пузырьков воздуха и воды, делая тем самым бетон плотнее.
4. После необходимо конструкции высушить, регулярно обрызгивая поверхность водой, чтобы бетон не потрескался. Если жарко, то можно накрыть влажной тряпкой.
5. Через неделю опалубку можно снять. А через 4 недели установить оборудование.

Кессон из бетонных колец

Скважинная система из бетонных колец предусматривает следующее:

1. Сначала готовится котлован. Расчеты те же, что и в предыдущем способе изготовления.
2. Заливают дно бетоном и бурят отверстие под трубу.
3. Берут бетонные кольца, которые предварительно промазывают специальным гидроизоляционным составом. Дают просохнуть.
4. После каждое кольцо опускают внутрь котлована, при этом соединяя стыки с помощью смеси для скрепления. Швы запенивают.
5. Вокруг сооружения могут образоваться пустоты, которые необходимо засыпать.

Из бетонных колец кессон для скважины.

Бюджетная камера из кирпича

Устройство кессона из кирпича:

1. Сначала выкапывается котлован, на дне устанавливается ленточный фундамент и траншея, которую засыпают песком и утрамбовывают.
2. На фундамент необходимо уложить гидроизоляцию (например, рубероид).
3. Кладку кирпича начинают с угла, обязательно заполняя швы специальным раствором.
4. После доведения кладки до нужной высоты дают ей высохнуть, штукатурят.

Герметичная емкость из металла

Процесс такой:

1. Снова выкапывают яму, подходящую под размер и форму камеры.
2. На дне вырезают отверстие для обсадной трубы.
3. Устанавливают крышку, очищают швы от шлака. Швы должны быть двусторонними, чтобы обеспечить герметичность кессона.
4. Конструкцию нужно обработать защитным слоем.

При необходимости камеру можно утеплить, после кессон опустить в котлован и установить колонну, гильзы, кабель. Гильзу приваривают, все засыпают.

Кессоны из пластика

Кессон для скважины пластиковый является одним из достаточно распространенных вариантов изготовления. Это обусловлено тем, что при использовании пластика в качестве основы для герметизирующей и теплоизолирующей емкости для водозаборных скважин или колодцев значительно снижаются трудозатраты на их установку. Обустройство скважины своими руками с помощью пластикового кессона не требует длительного времени и больших материальных затрат.

К несомненным достоинствам пластикового кессона можно отнести высокую прочность, малую массу, герметичность и простоту монтажа, а также неподверженность пластика окислению или коррозии. Стоимость такого кессона будет значительно ниже железобетонной или металлической конструкции, при этом для его монтажа и установки не потребуется тяжелая строительная техника.

Как сделать кессон для скважины своими руками из пластика? Как правило, готовый пластиковый кессон можно приобрести в специализированном магазине или заказать онлайн. При этом следует учитывать такие параметры, как диаметр скважины, ее удаленность от жилого помещения, необходимость размещения в кессоне труб, распределителей, насосного оборудования, контрольно-измерительных приборов и пр. Для того чтобы правильно подобрать пластиковую емкость для кессона, желательно проконсультироваться со специалистом.

Наиболее распространенной является схема установки кессона из пластика на глубину ниже уровня промерзания грунта непосредственно на скважинную трубу с погружным или внешним насосом. В этом случае в комплект кессона входят:

• электрический насос для подъема воды из скважины;
• система фильтрации и очистки воды от взвешенных частиц;
• электроуправляемые клапаны;
• накопительный бак для воды;
• приборы, измеряющие температуру и давление воды;
• схема управления насосом и очистными устройствами.

Обустройство скважины своими руками при помощи кессона будет включать рытье котлована и траншей для водопроводных труб и электрокабелей, установку кессона, насоса, дополнительного оборудования, подключение труб и системы электропитания.

В зависимости от типа грунта и наличия высокого уровня грунтовых вод может также потребоваться бетонирование пластикового кессона песчано-цементной смесью по периметру слоем порядка 80 — 100 мм. Это нужно для того, чтобы пластиковая емкость не деформировалась в процессе эксплуатации под воздействием смещения грунта из-за оледенения или термического расширения.

Пластиковый кессон можно изготовить и самостоятельно из подходящей по размерам пластиковой бочки с толщиной стенки 5-8 мм. Для этого в верхней части бочки прорезается отверстие для горловины и запорной крышки, в него вставляется отрезок пластиковой трубы большого диаметра (порядка 65 — 70 см), который герметично приваривается к бочке. После чего изготавливается закрывающая кессон герметичная крышка.

Следует учесть, что уровень возвышения крышки кессона над поверхностью грунта должен быть не менее 40-50 см. Это необходимо для того, чтобы исключить попадание талой или дождевой воды в кессон при открывании крышки во время проведения профилактических или ремонтных работ.

Строительство приямка своими руками

Земляные работы желательно проводить в межсезонье. В этот период охлажденный влажный грунт имеет более плотную структуру и потому не так осыпается.

Рытье котлована под приямок

Для строительства приямка выкапывают котлован глубиной в 1,5-2 метра. Его размеры должны быть больше на 30-40 см внутреннего сечения сооружаемой конструкции. Дно котлована выравнивают и тщательно утрамбовывают. Чтобы защитить стенки котлована от попадания воды, их стоит на время обложить пленкой.

Самыми популярными и простыми в исполнении являются приямки прямоугольной и круглой формы.

Объем и габаритные размеры приямка определяется исходя из того, чтобы свободно разместить элементы системы и обеспечить к ним беспрепятственный доступ

Нужно ли бетонировать дно приямка – спорный вопрос. С одной стороны монолитный “пол” удобен для проведения ремонтных работ и обслуживания скважины.

Он исключит проникновение паводковых вод в затрубное пространство в случае затопления сооружения в межсезонье. Однако подвижки грунта, происходящие из-за периодического промерзания и оттаивания, способны его изрядно повредить и перекосить.

Самый лучший способ обустройства дна приямка – соорудить «подушку» из щебня и песка толщиной в 10-15 см. В качестве водонепроницаемого слоя можно использовать глину. Образующиеся в результате усадки грунта ямки нужно будет лишь периодически выравнивать.

Возведение стен сооружения

Стены приямка можно соорудить, используя для этого  или оставшихся после демонтажа какой-либо постройки битый кирпич. Для возведения стен нужной толщины кирпич укладывают в один слой.

При желании стенки сооружения можно сделать бетонными. Для этого из старых необрезных досок сколачивают опалубку на расстоянии 7-10 см от стен котлована устанавливают арматурную сетку. А затем полости опалубки заливают бетонным раствором.

В процессе возведения стен приямка не забудьте оставить достаточное количество проемов, которые понадобятся для подведения кабелей и водопровода

Через 5-7 дней, когда раствор приобретет необходимую прочность, приямок перекрывают деревянными балками или досками.

Чтобы снизить вероятность размывания стенок приямка паводковой водой, их снаружи засыпают слоем гравия. С внутренней стороны сооружение лучше выложить слоем утеплителя, например, листами экструдированного пенополистирола.

Оголовок приямка можно прикрыть на выбор:

• бетонной крышкой;
• металлическим люком;
• дощатым щитом, усиленным деревянными брусками.

Крышку приямка делают съемной, что иметь возможность в любой момент провести профилактический осмотр или выполнить ремонтные работы. Например: демонтировать трубу или поднять насос.

Приямок – по сути является самодельным кессоном. Простые способы его обустройства описаны в статье – Как сделать кессон для скважины своими руками: варианты устройства и способы их реализации

Этапы монтажа кессонов своими руками

Монтаж монолитного бетонного кессона

Монолитный бетонный резервуар заливают таким образом:

• На подготовленное основание устанавливают опалубку, отступив от стенок ямы оставленные 20-30 см. Можно выгонять каркас из досок постепенно (по 30 см) или сразу на всю высоту.
• В опалубку устанавливают арматурную сетку.
• Готовят раствор из цемента, песка и щебня в соотношении 1:3:5 соответственно. Сыпучие разводят водой до получения смеси сметаноподобной густой консистенции.
• Готовый раствор порциями заливают в опалубку и аккуратно трамбуют металлическим прутом, чтобы выгнать остатки воздуха.
• Как только резервуар полностью застынет, опалубку снимают и при помощи перфоратора делают в стенах отверстия под вывод кабелей, водопроводной магистрали. Все технические бреши заделывают цеметно-песчаным раствором.
• Наружные стенки готового кессона обмазывают битумной мастикой.

Верх камеры можно обустроить при помощи деревянного щита, укрытого рубероидом либо залить монолитную плиту, установив сначала деревянную опалубку из прочных досок

В плите важно оставить отверстие под люк

Кессон из ЖБ колец

Поскольку сделать кессон для скважины из бетонных колец своими руками сложно, здесь понадобится помощь спецтехники. Элементы перед монтажом нужно обработать с обеих сторон битумной мастикой. После её высыхания кольца поочередно опускают в котлован на заранее подготовленное основание. Все стыки желательно промазать монтажной пеной и после её высыхания еще раз пройтись мастикой.

С помощью перфоратора делают технические боковые отверстия, а зазоры герметизируют.

Верх кессона из колец может быть из бетонной плиты с люком или просто металлического приваренного щита.

Кирпичный кессон

С учетом того что дно котлована уже подготовлено (имеется бетонная площадка) по периметру будущей кладки следует уложить полосы рубероида. Только после этого приступают к кладке. Класть кирпич нужно с угла, продвигаясь к противоположному с одной и другой стороны. Толщина раствора между блоками — 1-1,5 см

Важно установить металлические гильзы там, где предположительно будут находиться выводы труб водопровода и кабели. Потом выгоняют стенки кессона до нужного уровня. Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри

После высыхания гидроизоляции проводят обратную засыпку камеры

Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри. После высыхания гидроизоляции проводят обратную засыпку камеры.

Полимерный кессон

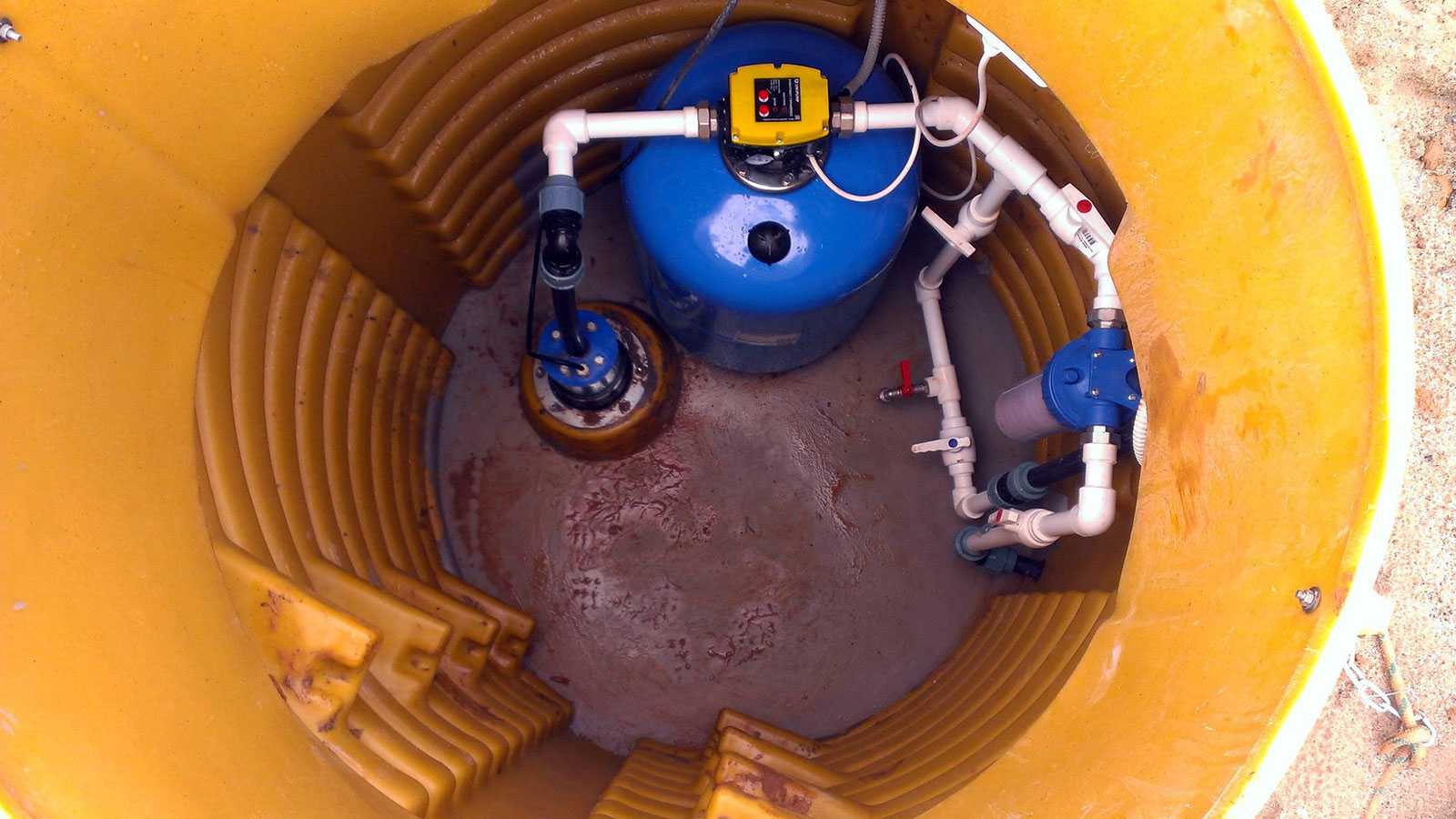

Пластиковый кессон с ребрами жесткости

Можно сделать кессон для скважины из пластиковой бочки или купить готовую прочную конструкцию с ребрами жесткости. Второй вариант предпочтительнее, так как резервуар сможет выдерживать давления пучинистого грунта.

Часто под монтаж полимерного резервуара допустимо не делать мощного бетонного основания. Достаточно песчаной подсыпки толщиной 10-15 см.

Технология установки полимерного кессона:

• Камеру устанавливают на деревянные балки, предварительно сформировав в дне техническое отверстие под обсадную колонну.
• Аккуратно надевают кессон на трубу и опускают вниз.
• Под вывод труб и кабеля желательно сразу на поверхности сделать дополнительные отверстия.
• Обратную засыпку полимерной камеры делают из песчано-цементной смеси. Ее немного смачивают и хорошо послойно уплотняют.
• Оборудование в пластиковом кессоне лучше располагать в 10 см от стенок резервуара.

Этапы работ

Кессон привязан к месторасположению скважины или септика. Поэтому проектирование ведётся под местные условия:

• анализ состава земли;
• выявление горизонта подземных вод;
• уточнение глубины промерзания грунта;
• учёт габаритов оборудования, располагаемого во внутренней полости кессона;
• удобство установки и обслуживания водонасосных узлов.

Практическое устройство кессона для скважины из бетонных колец разбито на несколько этапов:

1. проведение земляных работ:
   • выбор места (привязано к расположению скважины);
   • прокладка траншей под трубопроводы;
   • выполнение котлована;
   • проведение мероприятий по защите от осыпания;
   • заполнение оставшегося свободного пространства землёй;
2. монтаж:
   • обустройство дренажа;
   • изготовление основания;
   • монтаж колец;
   • гидроизоляционные и теплоизоляционные мероприятия;
3. обустройство кессона:
   • установка насосного оборудования;
   • подключение трубопроводов;
   • пуско-наладочные операции.
4. монтаж крышки.

Земляные работы

Рытьё котлована под кессон осуществляется механическими средствами или вручную. Это определяется размерами ямы и составом грунта. Глина и суглинки, горные породы перерабатываются с помощью экскаватора. Лёгкие песчаники, супеси поддаются ручному труду, при условии – глубина не должна превышать двух-трёх метров.

Работы проводятся в весенне-летний период. Лучший вариант – при отсутствии осадков.

Глубина котлована определяется размерами конструкции и уровнем промерзания грунта. На дне ямы выполняется дренаж, – по контуру роется траншея глубиной до 20~40 см, шириной в штык лопаты, засыпается щебнем.

Выполняется основание, – днище из бетона. Напоминает монолитный фундамент. Целесообразно предусмотреть закладные детали из металла для связи с вертикальной конструкцией. Плита устанавливается на подушку из крупнозернистого песка (дресвы).

Гидроизоляция

В отличие от металлической или полимерной продукции, кессон является сборным, – состоит из отдельных деталей. Кроме этого, бетон – гигроскопичное вещество. Вследствие таких факторов требуется проводить гидроизоляцию кессона из бетонных колец:

• Наружная стенка, швы промазываются гидроизоляционным материалом. Для улучшения сцепления рекомендуется предварительная обработка грунтовкой глубокого проникновения серии «АКВА–стоп». В качестве изоляции целесообразно использовать мастики на битумной основе или расплавленный гудрон.
• Торцы, перед непосредственной установкой на мест,о обрабатывают силиконовым герметиком. Это вещество может одновременно служить связывающим элементом между смежными деталями. Но, механическая прочность шва на сдвиг будет меньше, нежели цементно-песчаного раствора.
• Шов, для повышения прочности и герметичности, рекомендуется забандажировать сетчатым материалом (лента «серпянка»).
• Внутренняя полость кессона пропитывается герметиком серии « АКВА–стоп», обрабатывается «Пенетроном» или подобным гидроизолирующим материалом.

Монтаж

Сборку конструкции осуществляют по мере готовности котлована, трубопровода. Используется грузоподъёмный механизм. При установке кессона из бетонных колец необходимо следить за соосностью смежных деталей.

Последовательность:

На места стыков наносится цементно-песчаный раствор или силиконовый герметик. При наличии закладных металлических деталей производится дополнительная фиксация сваркой.
Осуществляются гидроизоляционные работы. Мастику наносят в два-три слоя

Особое внимание – стыку нижней детали и днища. В этом месте давление грунтовых и талых наиболее велико.
Верхнее кольцо устанавливают на 10~20 см выше уровня земли

Это предотвратит попадание талых вод и атмосферных осадков.
Производится утепление кессона, – материалом серии «Пеноплекс» снаружи или пенопластом внутри. Внешний слой целесообразно обмотать полиэтиленовой плёнкой в три–четыре слоя.
Обустройство кессона, – внутрь устанавливается необходимое оборудование, подсоединяются трубопроводы. Проводят пуско-наладочные работы.
Монтируется верхняя крышка, устанавливается вентиляция. По периметру, на расстояние до 0,5~1 метр от внешней стенки, сплошным полем укладывается теплоизоляция (пеноплекс), засыпается землёй.

В процессе эксплуатации, особенно в весенне-осенний период, необходимо периодически проверять кессон. При факте поступления внешней воды предпринять меры к устранению.

Тонкости устройства автономного водоснабжения

Процесс обустройства системы водоснабжения частного дома из скважины можно условно разделить на этапы. Ознакомимся с каждым из них более подробно.

Выбор места

При устройстве водопровода необходимо правильно подобрать место для скважины. Раньше их бурили возле кухни или дома и даже устраивали в подвальном помещении.

Такие способы размещения хороши, но в них есть один существенный минус – пользователь не сможет промыть скважину после её залоения. Если колодец выйдет из строя придётся бурить новый, иногда это невозможно.

Лучше всего выбирать место для скважины в непосредственной близости к дому, но при этом необходимо учитывать определённые санитарные нормы. Точку водозабора размещают не ближе, чем в 20 метрах от септика или сточной ямы.

Это требование справедливо для супесей и суглинистых почв. На песчаных грунтах расстояние увеличивают до 50 метров

Неглубокие скважины, а также абиссинский колодец располагают не ближе, чем в 5 метрах к фундаменту здания.

Во время перекачки воды с рыхлой почвы будет вымываться порода. При непосредственной близости скважины к жилому дому через некоторое время это приведёт к просадке и деформации основания.

Что учесть при разработке схемы, существующие варианты

Устройство скважины для воды в частном доме начинается с разработки схемы.

Предварительное проектирование позволяет разделить процесс на этапы, изучить все нюансы, которые могут возникнуть во время проведения монтажных работ. Для улучшения качества воды, поступающей к потребителю необходимо установить специальные фильтры.

При самостоятельной разработке схемы необходимо учесть:

• глубину залегания водоносного горизонта;
• состав почвы;
• габаритные размеры оборудования для подбора параметров кессона;
• характеристики источника жидкости;
• потребность в воде;
• эксплуатационные условия.

Глубокие артезианские скважины рассчитаны на 50 лет. Вода из таких источников не содержит вредных примесей, которые могли бы привести к преждевременному выходу из строя насоса и другого оборудования.

Видео-обзор оборудования для обустройства водоснабжения из скважины:

Схему подбирают с учётом суточного потребления жидкости. Во время пиковой нагрузки пользователи должны без проблем получать воду. Далее ознакомимся с самыми распространёнными схемами.

Стандартная схема

Классический вариант подразумевает использование насосной станции. В данном случае водоснабжение загородного дома зависит от электричества.

При значительной потребности в жидкости такое оборудование быстро изнашивается, поэтому агрегат должен быть качественным и мощным. Кроме этого придётся выделить дополнительное место для установки прибора.

Классическая схема водоснабжения от скважины состоит из следующих элементов:

• источник водоснабжения;
• насосная станция или глубинный агрегат центробежного типа;
• металлический или пластиковый кессон;
• обратный клапан (устройство предотвращеет обратный поток жидкости во время отключения насоса);
• фильтры для очистки воды;
• гидроаккумулятор;
• система контроля.

Башенная схема

В данном случае используется глубинный насос, который накачивает воду в специальную ёмкость на чердаке. Это позволяет обеспечить потребность в жидкости в пиковые часы, а также при выключении электричества.

При таком подключении воды она поступает к потребителям самотёком. В накопительной ёмкости устанавливают поплавок, который отвечает за работу насоса.

Выключатель действует по следующему принципу:

• агрегат отключается после заполнения ёмкости;
• по мере потребности жильцы расходуют воду, что приводит к снижению её уровня;
• при опускании поплавка до определённой отметки включается насос.

Такая схема считается самой простой и надёжной, риск возникновения гидроударов минимальный.

Здесь есть и некоторые недостатки – необходимость в определённом полезном пространстве для установки бака, нестабильное давление в системе, дополнительные нагрузки на несущие конструкции. Кроме этого накопительную ёмкость нужно утеплять.

Полезное видео, схема на бумаге водопровода из колодца:

Подготовка к строительству и монтажу кессона

Независимо от того, какому кессону отдано предпочтение – промышленному или самодельному, работу начинают с подготовки котлована. Вокруг скважины роют яму так, чтобы труба была смещена от центра, – это упростит обустройство скважины и сделает удобнее дальнейшее обслуживание.

Подготовка котлована для обустройства кессона

В случае установки фабричной емкости из пластика или металла глубину котлована делают меньше высоты кессона – его верхушка должна выступать над уровнем почвы на 15 см. Для бетонных и кирпичных колодцев ямы углубляют, рассчитывая положение крыши на уровне земли. От кессона к дому роют траншею для прокладки водопроводной трубы и электрокабеля.

Что необходимо для обустройства скважины

Обустройство скважины представляет оборудование ее всем необходимым, что позволит производить эксплуатацию этого источника воды.

Полностью готовая скважина, кроме обсадной трубы, защищающей пробуренную шахту от обваливания и деформации, состоит из ряда элементов.

Обустройство скважины

1. Кессон – емкость, окружающая и защищающая оголовок скважины и необходимое оборудование от действия грунтовых вод, давления грунта и перепадов температур.
2. Водоподъемное оборудование – насос погружного типа.
3. Оголовок скважины – крышка для герметизации скважины и подвешивания насоса.
4. Гидроаккумулятор – накопительная напорная емкость, благодаря которой равномерно распределяется нагрузка на насос. Такой резервуар помогает поддерживать в системе водозабора необходимое давление.
5. Система управления двигателем насоса, регулирующая подачу воды и защищающая двигатель от работы в «сухом» режиме и скачков подачи электроэнергии и др.

Остановимся на описании каждого элемента, включая процесс установки, более подробно.
