Ремонт и замена скважинных насосов своими руками

Как выполнить диагностику и ремонт глубинного насоса

При возникновении поломок агрегата, прежде всего, необходимо выполнить его диагностику и выявить причину неисправностей.Инструкция предлагает такой порядок работ:

Определяется, отсутствует ли перегрузка напряжения в сети, что может привести к отключению предохранительного автомата. Для этого:

распределительную коробку необходимо вскрыть;
снять с двигателя крыльчатку;
проверить ее вращение при отсутствии нагрузки.

На фото показан порядок сборки элементов насоса:

Схема сборки насоса

После снятия крыльчатки проверяется не сгорел ли мотор.
Прокручивается вручную вал. Этому не будет мешать, ранее снятая крыльчатка.
При невозможности прокрутить вал, возможно возникла механическая поломка элемента, что привело к заклиниванию двигателя. В этом случае в агрегат могли попасть различные мелкие и крупные частицы грунта.
Обмотки статора может сгореть от несвоевременного устранения грязи.
При нормальном вращении вала собирается нижняя часть мотора.

Как облегчить ремонт устройства

Есть несколько способов, которые могут помочь облегчить ремонт глубинного насоса:

Разбирать верхнюю часть электродвигателя нужно начинать после установки его вертикально. Это предотвратит вытекание масла наружу, что недопустимо, поскольку масло в большинстве современных системах является рабочей жидкостью.
Снимается крышка, куда подходят провода подающие напряжение к электромотору. Здесь же хорошо виден и пусковой конденсатор.
Проверку сопротивления пусковой и рабочей обмоток, следует проводить с помощью омметра, клеммы которого подключаются к обмотке.
Вращая рукоятку, необходимо создать напряжение в несколько сотен вольт. Если показание прибора имеет определенное значение, но не бесконечное, значит, все обмотки исправны. Показание прибором на рабочей обмотке бесконечности указывает на обрыв в рабочей фазе мотора.
Небольшая величина сопротивления указывает, что между витками двигателя существует замыкание.

Последовательность ремонта глубинного насоса

С поэтапным планом выполнения работ можно познакомиться на примере: как производится ремонт глубинного насоса спрут.Для проведения работ понадобятся:

Отвертки: плоская и крестообразная.
Ключ на «9» рожковый и накидной.
Щетка для работы по металлу.
Строительная кисть со средней жёсткостью.
Для облегчения демонтажа необходима вспомогательная жидкость.

Выполнение работ производится в такой последовательности:

Демонтируется средняя часть насоса. Для этого:

насос очищается от грязи;
отсоединяется заборная защитная решетка, фиксируемая двумя винтами;
откручиваются четыре винта, соединяющие две основные части устройства.

Очистка шнека и, при необходимости, его замена. В этом случае:

выкручивается против часовой стрелки изношенный витой шток;
новый элемент устанавливается в обратном порядке;
такая деталь идет в одном комплекте с резиновой втулкой, что требует ее замену на новую.

Замена витого шнека

Разбирается верхняя часть насоса для замены резиновой трубки.

разъединяются элементы конструкции и выполняется замена элемента;
верхняя част корпуса собирается в обратном порядке.

Проверка уровня масла. При недостаточном количестве масла в устройстве его необходимо заменить полностью. Больше всего подходит вазелиновое масло. Реже используется пропиленгликоль или глицериновое.

Как ремонтируются насосные станции для дома с глубинным насосом хорошо видно на видео в этой статье.
После окончания ремонта глубинных насосов или их профилактическом обслуживании необходимо придерживаться упорядоченной схемы демонтажа и монтажа устройства

Болты и граверы должны располагаться на своих начальных местах.
В конце процесса сборки нужно обратить внимание на соединение мест корпусной части изделия. Все крепежные элементы должны плотно прилегать к основанию корпуса.
Нельзя допускать их «недожатия»

Щели или зазоры увеличат механический износ внутренних и наружных составляющих обслуживаемого насоса.
После того как выполнена замена всех изношенных деталей можно производить монтаж глубинного насоса. Своевременный ремонт глубинного насоса увеличит его срок эксплуатации.

Контроль работы ремонтников

Доверив ремонтные работы профессионалам, хозяевам вряд ли удастся расслабиться. Ведь их будет интересовать, окупятся ли потраченные деньги – будет ли ремонт выполнен качественно.

Профессиональный подход к ремонту включает в себя несколько этапов:

Замер глубины и определение уровня воды – то есть, визуальный осмотр.
Проверку всех соединений и состояния труб специальным зондом – применение так называемого геофизического метода диагностики.
Повторное обследование с помощью видеокамеры (опускается на специальном тросе) – производится с целью уточнения результатов геофизической диагностики.
Чистка и промывка осуществляется с применением нескольких видов ершей и скребков разного диаметра, а также ловушки для сбора загрязнений.

Случаи дефектов различных типов скважин и их решения

РЕМОНТ СКВАЖИНЫ НА ПЕСОК

Скважина «пескует», вода поступает грязная и мутная, с механическими примесями, песком.

Первый случай: песок попадает в воду со дна скважины. Это значит, что колонна обсадных труб не была посажена в водоупорную глину, и осталась, как бы в «висячем положении». Гравийная отсыпка, которую произвели буровики, при этом быстро смывается и с забоя в скважину начинает поступать песок.

Второй случай: порвался фильтр. В рыхлых песчаных отложениях, как известно, устанавливается сетчатый фильтр, состоящий из перфорированной обсадной трубы, обтянутой сеткой. Вода, поступающая в скважину, содержит мелкие фракции песка, который со временем нарушает целостность сетки.

РЕМОНТ СКВАЖИНЫ НА ИЗВЕСТНЯК

Первый случай: главной причиной выхода из строя скважин на известняк является использование при эксплуатации насосов вибрационного типа («Малыш», «Ручеек», «Водолей» и т.д.). Даже в течение считанных часов за счет вибрации, передаваемой насосом по обсадной колонне, разрушается и засоряется водоприемная часть. При этом вода идет сначала мутная, затем грязная с мелкими камешками и песчинками.

Второй случай: часто случается, что в скважину попадают посторонние предметы, среди которых самыми распространенными являются насосы. К примеру, ствол засорился или неправильно выполнялся монтаж; в результате: трос, кабель и шланг, фиксирующие насос на определенной глубине, оборвались и он остался в скважине.

РЕМОНТ ГЛУБОКОЙ АРТЕЗИАНСКОЙ СКВАЖИНЫ

Глубокие артезианские скважины в основном лишены вышеперечисленных дефектов. Тем не менее, прекратилась подача воды, понизился уровень или вода поступает мутная, грязная иногда даже с неприятным запахом. В таких случаях возможны две ситуации.

Первый случай: колонна разгерметизировалась, происходит подтекание внутрь эксплуатационной колонны грязной грунтовой воды.

Второй случай: возникает перепад уровня грунтовых вод, попавших в затрубное пространство, и непосредственно скважинной воды приводит к тому, что грунтовые воды продавливают прослои глины, которые обжимают колонную, затем с грязью, глиной и частицами песка проникают в водоприемную часть скважины.

Эти реанимационные мероприятия отнимают столько времени и затрат, что легче пробурить новую скважину. При этом старую скважину необходимо ликвидировать. Старая скважина цементируется от забоя до устья и после этого можно бурить новую скважину.

РЕМОНТ ПРОМЫШЛЕННОЙ СКВАЖИНЫ

Первый случай: Ремонт и реконструкция старой промышленной скважины, но еще действующих водозаборных узлов, в том числе скважин, амортизационный срок (25-30 лет) которых уже исчерпан, устанавливается индивидуально по каждому объекту.

В большинстве случаев такие скважины имеют ремонтный (запасной) диаметр, что позволяет проводить реконструкцию путем установки новой эксплуатационной колонны с уменьшенным диаметром.

5 способов достать насос из скважины

Как достать застрявший насос

Чтобы быстро избавиться от проблемы, нужно знать, как достать насос из скважины, если он застрял и не сдвигается. Для каждой причины есть свой способ решения.

Вот так может застрять вибрационный насос в обсадной трубе

Доступные методы:

Провисание кабеля. При возникновении такой ситуации нужно медленно и аккуратно опустить устройство. Как только оно окажется на дне, ослабляют кабель и повторяют попытку подъема. При этом двигаются медленно, стараясь избегать провисания электропровода и других элементов конструкции (трос, шланг). Заиливание. При такой проблеме поднять застрявшее устройство будет сложно. Чтобы исправить ситуацию, илистые отложения необходимо предварительно размыть

Для этого осторожно раскачивают трос, параллельно пытаясь поднять застрявшее устройство. Постепенно “хватка” ила будет ослабевать и через несколько минут такой работы удастся поднять оборудование на поверхность

Заглубление в известняке. При возникновении такой проблемы следует выполнять все те же действия, что и при заиливании. Медленное раскачивание постепенно разрушит отложения около корпуса и позволит поднять устройство со дна. Повреждение трубы. Достать застрявшее оборудование помогут вращательные движения, которые нужно придавать его корпусу. Поднимать устройство нужно медленно, так как одного неосторожного движения будет достаточно, чтобы повредить его внешнюю часть. Посторонний предмет, застрявший в шахте. При такой ситуации нужно воспользоваться помощью профессионалов, так как достать этот предмет своими руками будет трудно. Это связано с риском его падения на дно колодца или повреждения корпуса.

Что нужно делать, чтобы насос не застревал

В их число входят следующие:

Прикрепление электрокабеля к шлангу. Это простое действие поможет избежать провисания провода и его обматывания вокруг корпуса насосного оборудования. Фиксацию выполняют при помощи специальных хомутов, которые нужно регулярно заменять на новые.
Размещение насоса выше фильтра. Такой вариант установки позволит избежать налипания на корпус ила, который часто становится причиной застревания устройства.
Ежегодная чистка. Регулярное проведение этого мероприятия не даст возможности илу и песку скапливаться на дне скважины.
Профилактическая обработка. В этом случае профессионалы рекомендуют использовать лимонную кислоту для удаления известковых образований. Она быстро справится с проблемой и исключит вероятность застревания устройства.
Во время обустройства автономной системы водоснабжения нужно использовать только трубы высокого качества. Благодаря этому будет меньший риск их поломки в результате механического воздействия.

Как достать насос упавший в скважину

Если оборвался трос и упал насос в скважину, то достать его со дна будет трудно. Даже если удастся выполнить эту работу, то придется менять устройство на новое.

Порядок действий:

Находят прут, изготовленный из любого прочного металла. Его размеров должно хватить, чтобы достать до дна.
На один край прикрепляют специальную винтовую насадку, которая по форме напоминает штопор с заостренным концом.
На втором конце прута фиксируют штангу, позволяющую вращать самодельную конструкцию.
Опускают готовое изделие и находят упавшее оборудование.
Прикладывая усилия, вкручивают винтовую насадку в корпус устройства.
Как только она углубится на половину своей длины, медленно начинают подъем насоса.

Что нужно делать, чтобы насос не падал

Подъем насоса из скважины считается сложным мероприятием, поэтому нужно постараться предотвратить его падение на дно. Для этого нужно предпринять несколько действий. Среди них есть такие:

применять максимально жесткий и прочный трос;
использовать цельный длинный шланг, а не собранный из нескольких мелких кусков;
диаметр трубы следует выбирать в соотношении 3:2 с габаритами насоса;
установить на скважину оголовок, предотвращающий падение предметов.

Специфика ремонта и конструктивные особенности

Большой популярностью среди домовладельцев пользуются устройства марки «Вихрь» и «Водомет» по причине простоты конструкции и ремонта устройства. Удобный корпус цилиндрической формы является основой каждого погружного скважинного насоса. В такой корпус встраивается двигатель с крыльчаткой, закрепленной на валу. Специально встроенный вкладыш отделяет крыльчатку от отсека с мотором. Через такой вкладыш проходит сам вал.

Перед началом проведения ремонтных работ нужно определить исправность главных узлов насоса. Для этого выполняются такие действия:

Проверка поршня на предмет всевозможных деформаций и повреждений. Этот элемент должен быть ровным и прямым.
Оценка состояния всасывающего отверстия. Когда воздух беспрепятственно проходит с обеих сторон, попадая в систему из всасывающего патрубка.
Необходимо собственноручно определить расстояние между установленными магнитами катушек и устройством поршня. Нормальный показатель должен соответствовать 0,4-0,5 см. Катушки в узле могут биться друг об друга, если это расстояние больше. Мотор может перегреться в результате уменьшения этого расстояния.
Также необходимо определить расстояние от корпуса устройства до клапана, блокирующего впускное отверстие. Нормальный показатель должен составлять от 0,7 до 0,8 см. Это дает возможность воде беспрепятственно выходить из насоса при отсутствии мотора.
Также придется удостовериться в том, что проблемы с функционированием насоса не обусловлены перепадами напряжения.

Для нормальной работы устройства показатель на измерительных приборах должен соответствовать 200-240 V.

Почему застрял насос в скважине и как его достать ↑

Когда монтируют насос, между корпусом прибора и стенками эксплуатационной трубы остается лишь небольшое расстояние. Поэтому заклинивание – довольно частое явление. Из-за особенностей конструкции визуально определить причину неполадок невозможно. Специальное оборудование есть только у компаний, профессионально обслуживающих гидротехнические сооружения. Чаще всего владельцу скважины приходится ориентироваться только на «косвенные признаки».

Есть несколько причин, по которым может застрять насос. Самые распространенные:

засорение эксплуатационной трубы;
провисание кабеля;
посторонние предметы;
повреждение стенок колонны.

При монтаже погружного насоса электрический кабель не должен провисать, но и туго натягивать его тоже не стоит. При провисании кабеля может образоваться петля, которая, попав между корпусом прибора и стенкой эксплуатационной трубы, заклинивает насос. Чтобы подобного не произошло, при установке насоса кабель закрепляют на шланге. Процедуру приходится повторять при каждом поднятии-опускании насоса, но лучше не пренебрегать мерами безопасности. Если этого не сделать, прибор заклинит. Главное, не тянуть его лебедкой или домкратом.

При покупке водоподъемного оборудования желательно сразу выбирать модель, диаметр которой заметно меньше диаметра трубы. Это обеспечит должную величину зазора между корпусом и стенками. Чем уже скважина, тем больше вероятность застревания прибора. Если приходится тянуть прибор за кабель, а не за трос (например, трос оборвался), то все элементы колонны должны подниматься одновременно, без слабины. При заклинивании насоса его нужно немного протолкнуть вниз, в скважину, потом аккуратно выбрать слабину электрокабеля, после чего медленно, без рывков поднимать колонну.

Скважина заиливается при длительном простое, и тогда насос может застрять. Если произошло нечто подобное и очевидно, что насос заклинило не «намертво», но без усилий его поднять не получится, не нужно торопиться и тянуть с силой. Слегка натягивая и отпуская трос, можно постепенно «раскачать» прибор. Когда насос «оторвется» от ила, станет легче, т.к. вода будет размывать засоры, а ил стекать вниз. Потребуется немного терпения. Методичное «раскачивание» даст результат, и насос можно будет вытащить.

В некоторых случаях приходится прибегать к прочистке скважины, чтобы размыть плотные илистые отложения. Для этого используют второй насос, который работает на закачивание воды в трубу. Некоторые владельцы скважин умудряются договориться с пожарниками. Те опускают в эксплуатационную трубу пожарный рукав и под напором размывают пробку. Но это довольно экзотический метод. Проще опустить шланг поверхностного насоса и прочистить засоры традиционным способом.

Препятствием могут стать вмятины или заусенцы на трубе, инородные предметы, попавшие в скважину (инструменты, оторвавшиеся крепежные детали и т.п.). Иногда такие проблемы возникают, если допущены ошибки при строительстве скважины. Определить причину заклинивания в таких случаях несложно: прибор не проходит вверх, с глухим стуком упираясь в барьер, зато легко опускается вниз. Можно попытаться вытащить его, вращая вокруг своей оси, чтобы обогнуть препятствие. Если это не поможет, то придется обращаться к специалистам. Самодеятельность в таких случаях приводит к еще более серьезным проблемам.

Что делать, если не удалось извлечь насос

Если электронасос после проведения всех операций невозможно извлечь на поверхность (он оторвался от напорного трубопровода, шланга с тросом), поступают следующими способами:

Продолжают пользоваться скважинным источником. Корпуса большинства центробежных электронасосов сделаны из нержавейки, а внутренние детали из полимеров или коррозионно-устойчивых металлов. Материалы рассчитаны на подачу питьевой воды, поэтому нахождение упавших электронасосов на дне скважины в течение многих лет вряд ли способно повлиять на ее качество.

Наибольшую опасность для человека представляет масло, которое присутствует в механизме практически всех насосных агрегатов, со временем оно может вытекать через поврежденный корпус. Также нержавейка в бюджетных моделях обычно низкого качества со временем может покрыться ржавчиной, влияющей на качество питьевой воды.

Корпус вибрационной помпы сделан из алюминия, который не подвержен коррозии, внутренние детали состоят из каучука и стали, также стальными бывают крепежные болты – они подвержены коррозии с течением времени.

Скважину консервируют и бурят новую. Если хозяин заботится о своем здоровье, срок службы старого скважинного источника подходит к концу, можно относительно недорого пробурить новую скважину – в этих случаях старую консервируют или ликвидируют.

Разбивание электронасоса буром. Операция допустима при застрявшем насосе в глубоких артезианских скважинах со внутренней стальной обсадкой при оторванной напорной трубе, если агрегат мешает наполнению источника водой. Протолкнуть электронасос вглубь не получится – стандартная артезианка имеет внизу сужающийся канал.

После разрушения электронасоса буром его мелкие детали проваливаются в артезианский водный бассейн сквозь трубу фильтра, не имеющую нижнего колпака. Со временем масло вымоется, а мелкие детали погрузятся на известковое дно.

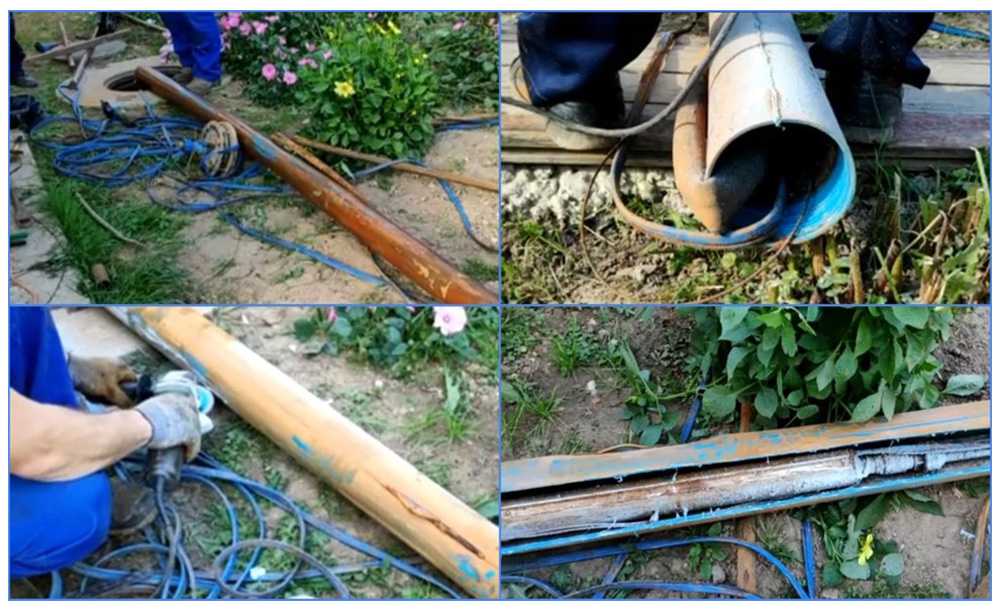

Рис. 14 Пример извлечения насоса вместе с обсадной трубой

Устройства и основные узлы погружного насоса

В настоящее время в России можно найти гидроаппаратуру производителей Италии, США, Германии, Франции, Дании: ZDS, PEDROLLO, CALPEDA, WILO, Busch, GRUNDFOS, Tapflo и другие; российских компаний Джилекс, Ампика, Пинский ОМЗ, ГМС Ливгидромаш.

Погружные насосы предназначены для откачивания воды из скважин, колодцев или подвальных помещений зданий и при необходимости подачи её в разборную сеть водоснабжения. При этом рабочая область у них погружается в жидкость, из-за чего их так называют.

Существует несколько типов этих устройств:

Центробежные, у которых главным элементом является крыльчатка (рабочее колесо) или винт.Примером их могут служить «Водомет», «Водолей», «Вихрь», «Спрут».
Вибрационные, у которых во главе стоит поршень.Примером их может служить насос «Малыш».
Вихревые, похожие на центробежные, но отличаются большей круговой скоростью жидкости.Примером может служить вихревой насос «Вихрь».

К основным узлам центробежных аппаратов относятся:

рабочее колесо или винт/шнек;
электродвигатель;
штанга;
сальниковые блоки;
соединительные муфты;
подшипники.

К основным узлам вибрационных аппаратов относятся:

корпус рабочей части;
блок привода;
электрическая катушка;
поршень;
диафрагма;
клапан
амортизатор;
упор;
муфта.

Виды неисправностей

Можно выделить несколько видов неисправностей, которые чаще всего возникают у погружных насосов для воды.

Не включается

Существует 4 возможных причины, по которым аппарат не реагирует на включение.

Электрическая защита. В современных изделиях предусмотрена функция защиты, срабатывающая по принципу пробок на счетчике расхода электроэнергии. При возникновении неожиданных нагрузок или сбоев электросети защита срабатывает автоматически и останавливает работу агрегата. Снова запускать механизм рекомендуется только после того, как причина срабатывания автомата будет определена.
Порча предохранителей. Предохранители могут перегореть по причине износа, но иногда они приходят в негодность по внешним причинам. При регулярном перегорании специалисты советуют проверить целостность силового кабеля, а также место его подключения.
Повреждение кабеля. Для проверки силового кабеля оборудование нужно извлечь, так как большая часть шнура проходит под водой.
Защита от работы «всухую». Кроме электрической защиты, погружные аппараты оснащены приспособлением, контролирующим уровень погружения в жидкость. При недостаточном уровне жидкой среды работа устройства автоматически прекращается.

Включается, но не качает

В ситуации, когда включенный механизм не подает воду, также может быть 4 причины.

Запорный вентиль. Самая простая причина, объясняющая отсутствие перекачки воды — перекрытый запорный вентиль устройства. В этом случае насос отключают, затем отворачивают перекрытый кран. Частый запуск агрегата с перекрытым запорным вентилем грозит поломкой, поэтому рекомендуется проверять задвижку перед каждым запуском.
Низкий уровень воды. Если запорный вентиль открыт, следующим шагом должна быть проверка динамического уровня воды и регулировка погружения аппарата на нужную глубину.
Поломка обратного клапана. При засорении обратного клапана он может «залипнуть» и перестать пропускать воду. В этом случае может помочь прочистка детали или замена на новую.
Засорение впускного фильтра. Засорившийся фильтр также может мешать поступлению воды в систему, поэтому следует проверить его состояние и, при необходимости, очистить фильтрующую сетку.

Падает производительность

В случае если оборудование стало подавать значительно меньшие объемы воды, рекомендуется проверить несколько предположений.

Снижение напряжения в сети. При низком напряжении аппарат не в состоянии работать на полную мощность.
Засорение подъемной трубы. При снижении проходимости подъемной трубы производительность механизма заметно падает.
Засорение арматуры в сети водоснабжения. Клапаны и вентили в системе, подающей воду, могут засориться и препятствовать подаче жидкости в полном объеме.
Неправильные настройки реле давления.

Слишком частые включения-отключения

Проблема возникает в случае работы техники в паре с гидроаккумулятором. Частые включения и отключения могут происходить по нескольким причинам.

Слишком низкое давление в гидробаке.
Разрыв резиновых комплектующих бака.
Неправильные настройки реле давления.

Пульсирующая подача воды

Пульсирующая струя воды из крана свидетельствует о снижении уровня воды в скважине ниже рекомендуемого. В этом случае следует как можно быстрее опустить механизм на расчетную глубину.

Подтекает корпус

При износе уплотнителей начинает течь корпус агрегата. Место течи обнаружить несложно по появлению потеков и коррозии. Если своевременно не заменить уплотнители, изделие может окончательно прийти в негодность.

Гудит, не качает

Аппарат может издавать гудение, но не подавать воду по следующим причинам.

Крыльчатка прилипла к корпусу устройства из-за долгого хранения насоса «всухую».
Крыльчатку заклинило из-за песка, ила, грязи.
Поломка конденсатора пуска движка.
Низкое напряжение в электросети.

Сильно вибрирует

Сильная вибрация преимущественно возникает в центробежных насосах из-за износа подшипников или из-за ослабления креплений. Проблема решается при замене деталей и укреплении элементов.

Не выключается

Погружной насос перестает автоматически отключаться в случае, если вышло из строя реле давления, или же если у реле неправильные настройки.

Оборвался трос: что делать ↑

При попытке самостоятельно достать насос из скважины может оборваться трос. Это, пожалуй, наиболее сложная ситуация из всех возможных, но даже из нее существует выход.

Для решения данной проблемы необходимо попытаться зацепить трос. С этой целью можно попробовать опустить вниз самодельное приспособление в виде крюка или кошки. Если оборванную часть получится зафиксировать, следует предельно аккуратно поднять ее наверх с помощью медленных поступательных движений.

В случае неудачных попыток вытащить насос из скважины, если он не толькозастрял, нои произошел обрыв троса,можно воспользоваться способом, продемонстрированным в данном видео.

Критерии выбора скважинного насоса

Прежде чем приобрести агрегат необходимо своими реками произвести измерения объема слоя воды в источнике и глубину скважины. Сделать это можно простым средством измерения: на конец веревки привязывается грузик и опускается в скважину. На фото изображена схема монтажа глубинного насоса.

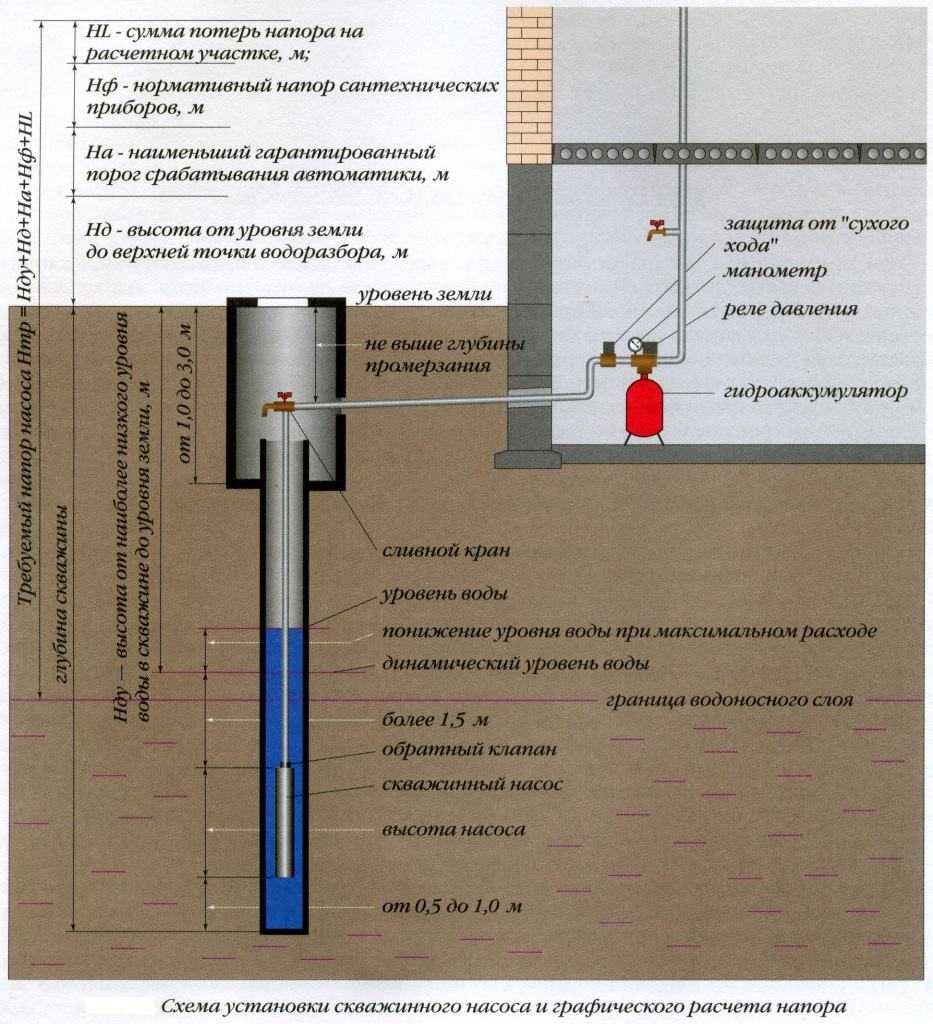

Схема монтажа скважинного насоса

Выбор глубинного насоса выполняется в такой последовательности:

Рассчитывается интенсивность эксплуатации насоса, что зависит от объема потребляемой воды.
Не стоит приобретать дешевую модель. Необходимо внимательно изучить характеристики устройства и отзывы о нем.
Насос рассчитан на длительную эксплуатацию, поэтому это долгосрочное вложение

К тому же демонтаж и последующий ремонт или замена насоса очень затратные процедуры.
Особое внимание, при изучении технических характеристик насоса, нужно обратить на следующее:

установлена ли защита скважинного насоса от сухого хода и перегрузки;
все его детали должны быть изготовлены с применением нержавеющей стали, что значительно должно увеличить срок службы изделия.

Обращается внимание на требования к электросети, сможет ли сеть в доме их обеспечить

Неисправности, которые встречаются наиболее часто

Необходимость выполнения ремонта и возможные причины приведены в таблице:

Неисправность	Причина возникновения
Насос не качает воду из скважины	Было приобретено некачественное, дешевое оборудование. Поэтому сломаться может все, что угодно. Такие поломки могут стать причиной выхода из строя любых элементов системы водообеспечения.
Не работает насос в скважине	Здесь может банально выйти из строя трос. Применять в этом случае лучше трос нержавеющий для скважинного насоса, что позволит использовать его гораздо дольше.
Насос работает с перебоями, хорошо слышны посторонние шумы	Необходимо выполнить защиту от сухого хода агрегата. Смазка должна выполняться вовремя. В противном случае может возникнуть эрозия в рабочих частях устройства, в частности у крепежных винтов или колес.
Произошел гидроудар	Это может произойти тогда, когда обратный клапан для скважинного насоса перестал работать, что требует его замену.
Насос в скважине перестал работать	Поломался обратный клапан насоса.
Вышел из строя мембранный аккумулятор	Произошли неисправности в проводке.

Особенности устройства скважинного насоса

После выяснения причин поломки можно приступить к его починке.

Перед тем как разобрать скважинный насос нужно познакомиться с его устройством:

Устройство глубинного насоса

Корпус – основа любого насоса, изготавливается чаще всего в виде металлического цилиндра.
В корпусе монтируется вал.
На валу одета крыльчатка.
От двигательного отсека крыльчатка отделена особым вкладышем, через который проходит вал.
Крыльчатка состоит из набора повторяющихся дисков, которые чередуются в таком порядке:

Порядок расположения дисков в крыльчатке

1 — первый диск белого цвета с внешними лопастями;
2 — первая шайба черного цвета, которая по диаметру совпадает с белым диском;
3 — первый с внутренними лопастями «стакан»;
4 — второй диск с лопастями, белого цвета;
5 — вторая шайба;
6 — третий диск с лопастями, белый;
7 — второй с внутренними лопастями «стакан»;
8 — третья шайба;
9 — четвертый с внешними лопастями диск;
10 — третий с внутренними лопастями «стакан»;
11 — четвертая шайба;
12 — четвертый с внутренними лопастями «стакан»;
13 — пятая шайба;
14 — заглушка с перфорацией по центру, белая;
15 — крышка с круглым по центру отверстием, черная;
16 — короткий цилиндр на дне с сеткой, или фильтрующий элемент.

При сборке небольшая антифрикционная шайба устанавливается между каждым элементом. Цвет их синий или белый. Остальные элементы: шайбы, диски и стаканы изготавливаются из полиамида.

Возможные причины

Наиболее частой причиной того, что оборудование застревает в скважине, является человеческий фактор. Это может быть как нарушения технологических требований в процессе монтажа, так и качество монтажных материалов

Очень важно, чтобы в процессе монтажа вы выбирали проверенное оборудование, а сам монтаж проводили квалифицированные специалисты

Но неправильный монтаж и некачественное оборудование являются лишь фактором, влияющим на сами причины. А вот почему насос может застрять в скважине, давайте рассмотрим ниже.

Провисший кабель

Провисший кабель, является одной из наиболее распространенных причин того, что насосное оборудование может застрять в скважине. Если электрический кабель провис, его может просто закусить петлей троса, на которой держится оборудование. Когда это произошло, ни в коем случае не следует дергать изо всех сил трос, так как вы можете его сорвать, и самостоятельно достать насос из скважины будет значительно сложней.

Стоит отметить, что это самая распространенная и быстро решаемая проблема. Если насос застопорился и не идет вверх, попробуйте его немного опустить, и выбрав момент, когда кабель ослабнет, повторите подъем. В процессе следите за тем, чтобы трос, кабель и шланг не провисали.

Для того чтобы в будущем избежать подобных неприятностей, просто соедините кабель к шлангу хомутами, зафиксировав его. В процессе поднятия, следите за тем, чтобы кабель и шланг выходили одновременно, и не допускайте слабины, так как ситуация может повториться.

Заиливание скважины

Достаточно часто причиной того, что вытащить насос из скважины не удается, является ее заиливание, из-за редкого использования. Именно слой ила служит якорем, который мешает вам вытянуть насосное оборудование.

Если причиной служит именно заиливание, попытаться достать его можно способом раскачивания, немного поднимая и опуская насос вниз. Под воздействием механических движений вверх-вниз, вода будет размывать пространство вокруг насоса, таким образом, способствуя его освобождению.

Если насос застрял, важно в процессе раскачивания не торопиться, и не тянуть изо всех сил, так как он может окончательно заклинить или вовсе оборваться трос. Если достать насос самостоятельно не получается, можно прибегнуть к помощь пожарников, чтобы они, опустив пожарный рукав, напором воды размыли слой ила

Обратное заиливание

Одной из причин заклинивания насоса в скважине может стать эффект обратного заиливания. Сразу стоит отметить, что он наблюдается только в скважинах пробуренных на известняковых грунтах, по этому, если ваша скважина на не известняке, этот вариант можно исключить.

Заклинивание насосного оборудование, происходит из-за углубления насоса в процессе работы. Со временем образуется осадок, который и оседает на трубах и насосе

Важно отметить, что промывкой скважины, как в предыдущем варианте вы не отделаетесь, поскольку осадок может быть очень плотным. В данном случае вытащить насосное оборудование можно методом его раскачки вверх-вниз, предварительно включив его

Повреждение стенок трубы

Повреждение стенок обсадной трубы довольно редкая причина, того, что насос застрял. Но, тем не менее, ее следует рассмотреть. Если во время подъема насоса вверх, вы столкнулись с препятствием и услышали стук, то скорее всего проблема в обсадной трубе. Это может быть как ее деформация (пластиковая), образованная в процессе смещения грунта, так и брак в сварке, и соединении труб. В этой ситуации, достать насос из поврежденной трубы можно с помощью вращательных движений. Вращая насос по кругу, у вас есть шанс обогнуть препятствие.

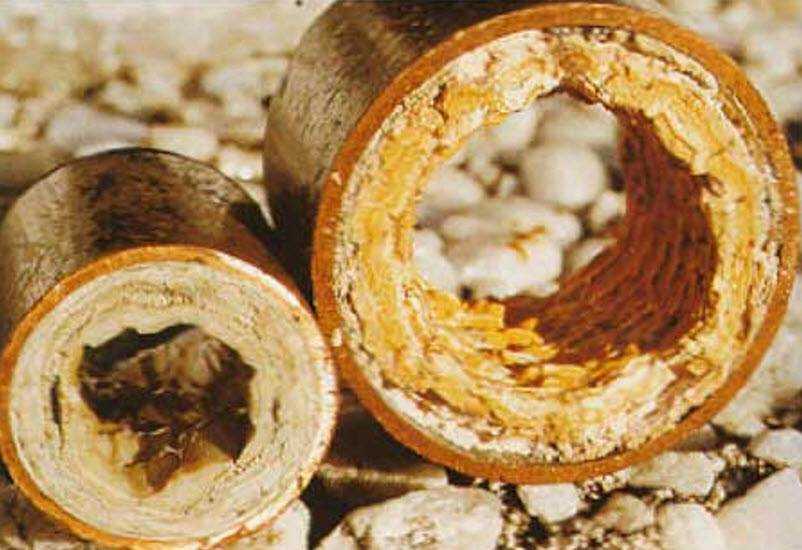

Известковый осадок на обсадных трубах

Еще препятствием для подъема насоса может послужить случайно упавший в трубу предмет. Если он попал в пространство между насосом и скважиной он может застопорить подъем. В такой ситуации, как правило, ход вниз свободный, а вот при движении вверх насос начинает клинить. Попытайтесь прокрутить насос и снова поднять его вверх. Если положительной тенденции не намечается, лучше вызвать специалистов, у которых есть все необходимое оборудование чтобы устранить проблему и поднять насос.

Выводы и полезное видео по теме

Видео #1. Как подготовить насос к спуску в скважину:

Видео #2. Замена насоса в скважине:

Видео #3. Как установить глубинный насос в скважину:

Замена скважинного насоса – достаточно сложная и ответственная операция

Важно достать отслужившее оборудование из ствола так, чтобы оно не застряло или не упало вниз. Иначе эксплуатировать скважину будет невозможно

Новый насос следует опускать и подключать в строгом соответствии с рекомендациями производителей. Только тогда оборудование будет служить долго и беспроблемно.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Напишите, как доставали насос из ствола собственной скважины на загородном участке. Задавайте вопросы, делитесь полезными сведениями, размещайте фото и посты с вашим мнением по теме статьи.
