Ремонт центробежных насосов и их техническое обслуживание

Устройство дренажникого насоса

В корпусе аппарата установлены:

Защитная сетка на днище прибора. Предотвращает попадание мусора и крупных деталей на крыльчатку.
Рабочее колесо (крыльчатка). Вращаясь, создает разряженную среду вокруг себя, за счет чего поглощается жидкость.
Подшипниковый щит. Защищает электродвигатель, ротор и вал от попадания влаги.
Ротор задает энергию вращения для крыльчатки.
Вал считается элементом двигателя, проходя через всю полость агрегата, присоединяется к ротору.
Конденсатор служит включателем.
Поплавок. Расположен снаружи прибора, в опущенном состоянии не дает двигателю запуститься, предотвращая перегрев от сухого хода.
Кабель. Предназначен для подачи электроэнергии.

Профилактика

Чтобы не допускать серьезных поломок насосного оборудования и не доводить до дорогостоящего ремонта, рекомендуется проводить регулярную профилактику и технические осмотры насосов.

Сам процесс проведения профилактического осмотра несложный, состоит из нескольких этапов:

поднять из скважины;
осмотреть силовой кабель и подвесной тросик;
проверить корпус на целостность и отсутствие коррозии;
очистить обратный клапан и фильтр, при необходимости;
ненадолго включить, убедиться, что нет посторонних шумов при работе.

При регулярном повторении этих манипуляций можно минимизировать вероятность поломки какого-либо элемента скважинного насоса, и избежать порчи и ремонта оборудования.

Обслуживание насосных станций

Чтобы избежать проблем в работе оборудования, следует производить своевременное техническое обслуживание насосных станций. Монтаж и эксплуатация должна производиться в строгом соответствии с требованиями техинструкции. Например, для гашения вибрационных колебаний, устанавливать станцию следует на ровном и упругом основании – коврике из плотной резины, или с использованием специальных прокладок. Регулярно следите за работой оборудования: увеличение шума или вибрации, скачки давления – прямой сигнал к появлению некой неисправности.

Источники

https://www.kanalizaciya-stroy.ru/remont-pogruzhnyih-nasosov.html
https://KolodecOnline.ru/skvazhiny/pochemu-nasos-ne-kachaet-vodu-iz-skvazhiny.html
https://vodatyt.ru/nasosnaya-stanciya/remont-stantsii.html
https://vodakanazer.ru/nasosy-i-nasosnoe-oborudovanie/nasosy-dlya-skvazhin/nasos-ne-kachaet-vodu-iz-skvazhiny.html
https://vodosnab.net/press/nasos-ne-kachaet-vodu/
https://kanaliza.ru/nasosy/pochemu-nasos-ne-kachaet-vodu-iz-skvazhiny
https://StrojDvor.ru/vodosnabzhenie/nasos-ne-kacaet-vodu-iz-skvaziny/
https://tambov-ati.ru/poleznye-stati/zamena-salnikovoj-nabivki-nasosa.html

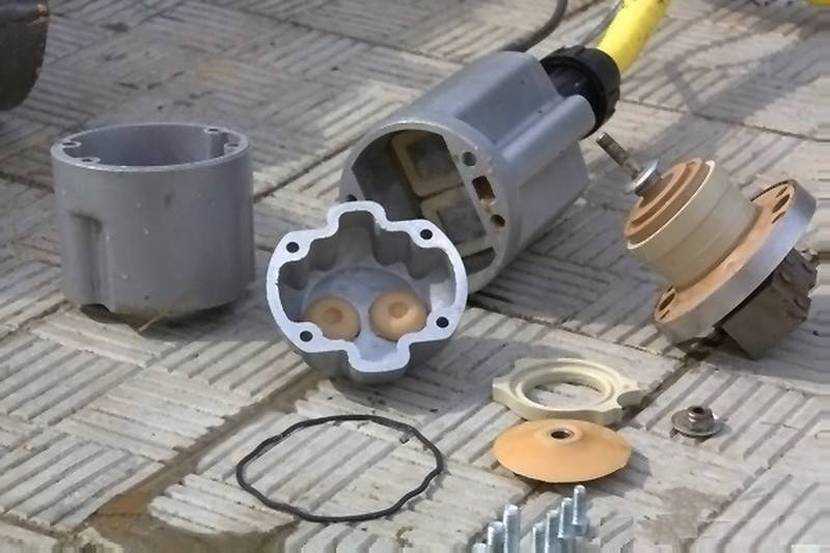

Сборка

Обратную сборку нужно производить максимально аккуратно.

Необходимо, чтобы все отверстия в корпусе совпадали друг с другом и устанавливались так же, как и перед разборкой. Если сборка произойдёт неправильно, а хотя бы один из приборов внутри встанет не на своё место, насос не будет функционировать.
Винты нужно тянуть крест-накрест поочерёдно, постепенно. Закрутка должна быть очень плотной.

Процесс сборки насоса Малыш должен выполняться поэтапноИсточник oboiman.ru

Когда корпус насоса собран, герметичность проверяют путём погружения в ведро с водой.
Обязательно измерьте сопротивление.
Если всё хорошо, то можете отпускать насос на глубину. Вы произвели проверку.

Специалисты рекомендуют делать профилактический осмотр и очистку насоса раз в год. В таком случае прибор будет функционировать долгое время, не теряя мощность и не ломаясь.

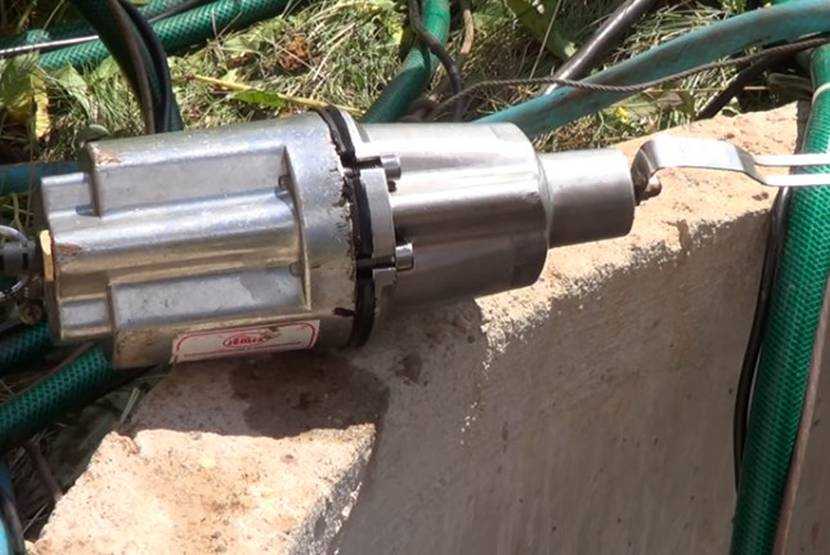

Насос в собранном видеИсточник sm-news.ru

Как эксплуатировать?

Основные рекомендации по эксплуатации сводятся всего к двум требованиям:

нельзя перегружать самовсасывающий вихревой насос, используя его на большой глубине;
а для центробежной «младшей» модели очень важно не допускать сухого хода – нельзя использовать без предварительного залива воды в насосную камеру.

Вода при первом запуске модели, не требующей предварительной заливки жидкости в насосную камеру, появляется в водопроводе в течение пяти минут. Столько времени нужно для наполнения всех труб и подъёма давления в системе. С помощью насосов «Агидель» можно создать водоснабжение в частном доме.

Основные технические требования сводятся:

к обязательному обеспечению заземления;
к тщательной гидроизоляции, если было произведено удлинение кабеля;
к обустройству плотика из материалов, не вступающих во взаимодействие с водой (актуально при опускании агрегата в колодец);
к учёту глубины источника и максимального напора, создаваемого насосом;
к соблюдению рабочего температурного режима (выше нуля градусов по Цельсию).

«Агидель» – надёжные насосы с продолжительным сроком эксплуатации. Неполадки в их работе могут произойти:

при нарушении герметичности водозаборного шланга – проблема устраняется его заменой;
при выходе из строя электрического кабеля – рекомендуется также заменить его новым, так как многочисленные скрутки повышают вероятность короткого замыкания;
при изнашивании сальников – эта поломка вызывает протечку в дренажном отверстии и требует немедленного устранения.

Очевидно, что самой серьёзной проблемой у насосов является износ сальника. Поломка легко устраняется своими руками. Для ремонта понадобится отвёртка и набор ключей, а также новый сальник.

Снимается кожух (он крепится на трёх наружных болтах).
Демонтируется корпус двигателя (раскручивается ещё четыре болта).
Отсоединяется улитка – часть корпуса, отвечающая за всасывание жидкости.
Снимается крыльчатка, крепящаяся одним центральным болтом.
Из крыльчатки с помощью молотка извлекается якорь.
После выхода якоря внутри можно обнаружить сальники, которые вытягиваются вместе со вставкой, расположенной посередине.
Производится замена сальников новыми (они разделяются вставкой!).
Агрегат собирается в обратной последовательности.

Для обеспечения продолжительного срока службы рекомендуется соблюдать все правила эксплуатации, указанные производителем в техническом паспорте изделия. А в обязательное техническое обслуживание входит периодический разбор насоса, очищение деталей крыльчатки или импеллера от налипшей грязи и смазывание трущихся деталей (например, втулок вала).

Все, что нужно знать о том, как рассчитать расход топлива — вы найдете в нашей статье.

Что делать дальше?

Если прочистка скважины не помогла, то причинами неисправности могут быть следующие ситуации:

выход из строя механических деталей насосного оборудования;
поломка в системе электропитания;
нарушение герметичности и целостности магистрального трубопровода;
неисправность одного или нескольких узлов управления насосом.

Но чтобы понять точно, в чём причина, погружной агрегат необходимо поднять на поверхность из скважины. Потом насос опускают в ёмкость достаточного размера, наполненную водой, и запускают:

Если при запуске мотор начинает работать, значит, поломок в электросистеме нет. В противном случае можно заподозрить такие неисправности. Но поиск и устранение причин поломки электрической системы должен проводить опытный специалист.
За работающим мотором стоит понаблюдать. При этом постарайтесь зрительно оценить целостность всех трубопроводов и шлангов. Иногда насос плохо поднимает воду из-за того, что нарушена герметичность шлангов, и давление в системе упало.
Но сразу протечку можно и не заметить, особенно если повреждение очень маленькое. Чтобы такие места стали заметнее, отводящее отверстие на шланге нужно закрыть рукой. Тогда давление в трубопроводе возрастёт, и в местах разгерметизации появятся струи бьющей воды.

Профилактика

Всех перечисленных последствий можно избежать, если проводить периодическую ревизию. Тот факт, что система в состоянии работать автономно, еще не означает, что ее функционирование можно пустить на самотек. Но главное, большинство причин того, что насос гудит, но не качает, связано с тем, что ошибки допущены при подборе оборудования или при монтаже системы.

Недостаточная мощность насосной станции также служит причиной отсутствия воды в трубах. Перегрузка и перегрев губителен для оборудования, если оно не имеет соответствующей защиты. Электродвигатель крутит, но его мощности недостаточно, чтобы поднять воду с глубины скважины на поверхность.

Имеет смысл пересчитать все параметры, и сравнить требуемые и фактические характеристики оборудования. В расчет берется глубина залегания водоносных пластов, удаленность потребителя от источника, а также его дебит. Если он слишком мал, то после включения вода будет, но когда притока не хватает, уровень падает, и заборник начинает всасывать воздух вместо жидкости.

Как эксплуатировать?

Основные технические требования сводятся:

к обязательному обеспечению заземления;
к тщательной гидроизоляции, если было произведено удлинение кабеля;
к обустройству плотика из материалов, не вступающих во взаимодействие с водой (актуально при опускании агрегата в колодец);
к учёту глубины источника и максимального напора, создаваемого насосом;
к соблюдению рабочего температурного режима (выше нуля градусов по Цельсию).

Источники

https://expert-remont-spb.ru/remont-vodyanogo-nasosa/agidel/
http://greenologia.ru/eko-zhizn/sistemy/vodosnabzhenije/nasosy/nasosy-agidel.html
https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/nasos-agidel

Особенности модели «Агидель-М»

Если вас заинтересовала модель «Агидель», насос этого типа вы можете приобрести за приемлемую стоимость. Упомянутая выше разновидность отличается незначительными габаритами, а также очень экономичным потреблением энергии. Таким образом, весит устройство всего лишь 6 килограмм, а потребление составляет 370 ватт. Предназначается данное оборудование для перекачки холодной воды, ее температура не должна быть больше показателя в 40 градусов. Вы можете использовать данное устройство для откачивания воды с глубины, которая достигает 7 метров. При этом оборудование может работать долгое время без остановки, что обеспечивается защитой от перегрева.

Если агрегат будет доукомплектован эжектором, то его с легкостью можно будет использовать в колодцах, зеркало воды в которых расположено на глубине в 15 метров. Если вы рассматриваете модель «Агидель», насос этого типа может использоваться для перекачки исключительно чистой воды из бассейнов, колодцев, искусственных водоемов и скважин. Если вы планируете откачивать воду из водоема или бассейна, то необходимо следить за тем, чтобы от приемного клапана до дна было более 0,35 метров. Наиболее внушительный напор воды составляет 20 метров.

Конструкция насоса Агидель М

Эта модель производится в Китае. Начинка осталась прежней, а вот дизайн претерпел некоторые изменения. Теперь он выкрашен в темно оранжевый цвет, а на пластиковой крышке появились вентиляционные отверстия. Говорить это может лишь о том, что двигатель склонен к перегреву, поэтому на него установлен вентилятор.

Устройство модификации насоса Агидель М

Электродвигатель стал легче на 3 кг, при том, что насосная часть осталась прежней. Зная об этом факторе, становится ясно, почему установлена система охлаждения. Нижняя часть клапана должна находиться в пределах 30 см от дна источника воды. Сальники и подшипники подлежат замене после длительной эксплуатации. Забор воды только из чистых водоемов.

Параметры	Показатели
Вес, кг	6
Высота, мм	260
Диаметр, мм	240
Мощность, Вт Напряжение, В	370 220-240
Номинальный напор, м	21
Пропускная способность, м3/час	2,9
Глубина погружения, м	8
Допустимая температура воды, °С	0-40
Длина шнура, м	1,5

Цена насоса от 2800 руб.

Недостатки (по мнению пользователей)

В процессе эксплуатации у пользователей возникает ряд претензий. Из отзывов следует, что основные претензии касаются именно конструкции и ограниченного времени – водяной насос крайне не рекомендуется использовать зимой на открытом воздухе.

работает строго в вертикальном положении;
один ниппель при наличии двух отверстий;
диаметр ниппеля не соответствует диаметру обратного клапана под шланг, придется прикрепить его изолентой;
хлипкие винты из пластика для травли воздуха;
систему для вывода из шланга и подачи воды в насосную камеру, необходимо докупить отдельно;
не качает вбок;
замысловатая система заполнения резервуара водой для старта насоса;
необходимая частая замена сальников;
быстрая выработка вала;
для предотвращения накапливания воздуха, нужно повернуть выпускным штуцером вверх, вопреки инструкции;
чтобы обеспечить достаточное давление для подъема жидкости, промежуточный шланг должен быть твердым.

Основные характеристики

Движение воды обеспечивается при включении электродвигателя путём вращением вала с лопастями, расположенного на осевой втулке. Жидкость, находящаяся внутри насосной камеры, вытесняется в трубопровод под воздействием центробежной силы. А в центре рабочего колеса возникает зона пониженного давления, что обеспечивает непрерывное поступление воды из колодца через заборный шланг.

создаётся напор в 20 метров;
производительность – 2,9 кубометра в час;
мощность – 370 Вт.

невысокая цена;
возможность применения на достаточной глубине при использовании эжектора;
простота в обслуживании и эксплуатации;
высокая надёжность;
невысокое энергопотребление.

агрегат боится сухого хода (необходимо заливать воду в начале эксплуатации).

Средняя цена от 4 500 рублей.

Это более мощная и габаритная модель самовсасывающего вихревого типа. Размещается на поверхности в горизонтальном положении. Главное достоинство агрегата – возможность «сухого старта». То есть, при первом пуске в насос не нужно заливать воду.

Корпус агрегата состоит из двух камер, как и у любого самовсасывающего насоса.

напор до 30 метров;
производительность – 3,3 кубометра в час;
мощность – 700 Ватт.

бюджетная стоимость;
продолжительный срок эксплуатации;
агрегат не боится сухого хода;
простота в техническом обслуживании;
надёжность.

нельзя использовать на глубине больше семи метров;
достаточно высокое энергопотребление.

Цена от 6 000 до 7 500 рублей.

При установке насосов этой марки следует придерживаться трёх основных параметров:

плюсовой рабочей температуры;
максимально близкого расположения к источнику воды;
ровной поверхности для монтажа.

Допускается установка непосредственно на оголовок скважины или крышку колодца (это неплохое решение для летнего использования). Кессон обустраивается в пяти или десяти метрах от дома ниже точки промерзания грунта.

Неплохим решением будет монтаж на специальном плоту, который затем опускается в колодец. Но в этом случае возникнет проблема с подключением электрического кабеля. Его необходимо удлинить и обеспечить гидроизоляцию. Стандартная длина кабеля составляет 1,5 метра.

Специалисты рекомендуют использовать «Агидель-10» для установки в кессон или монтажа на плотик с целью круглогодичного использования. А для сезонного пользования следует применять «Агидель-М» – агрегат, требующий доливания воды перед пуском и крайне чувствительный к низким температурам воздуха. Его можно установить на ровной поверхности у колодца или прикрепить на специальный кронштейн у оголовка скважины.

На зиму насос демонтируется, высушивается и заносится для хранения в тёплое помещение.

Модельный ряд и производители

Как свидетельствуют отзывы потребителей и специалистов, “Агидель” действительно является надёжным и долговечным оборудованием. Более того, эти электронасосы давно известны дачникам и садоводам на всей территории СНГ.

Электронасосы “Агидель” относятся к типу поверхностных центробежных насосов и выпускаются ООО “ПромГрупп” – приемником “Уфимского агрегатного производственного объединения”, которое выпускало электронасосы под маркой “Агидель” более 50 лет.

За эти годы конструкция насоса принципиально не изменилась, разве что для изготовления некоторых деталей стали использовать высокопрочные полимеры вместо сплавов.

Стоит отметить, что все комплектующее для электронасосов “Агидель” уфимское предприятие производит самостоятельно, а качество сборки высоко оценивается специалистами.

Стоимость этих электронасосов в сравнении с импортными аналогами ниже в 2-5 раз, а по производительности, надёжности и долговечности они чуть не уступают мировым брендам.

Серия поверхностных центробежных насосов Агидель предназначена для забора и транспортировки воды из открытых водоемов, неглубоких скважин, колодцев

Модельный ряд насосов “Агидель” нельзя назвать разнообразным, в нём присутствуют только две модели:

“Агидель-М” – малогабаритный электронасос, используемый для подачи воды с небольшой глубины до 8 м и на небольшие расстояния. Выпускается в вертикальном, горизонтальном и универсальном формате.
“Агидель-10” – насос средней мощности самовсасывающего типа, способный поднимать воду из колодца или скважины глубиной до 7 м. Выпускается только в горизонтальном исполнении.

Оба варианта оснащены нагнетательным механизмом центробежного типа, который приводится в движение однофазным двигателем, работающим от электросети 220 В.

Если сравнивать оба насоса, то “десятка” выглядит более предпочтительно: у этого агрегата больше напор на 33% и производительность на 14%, однако и энергопотребление в 2 раза выше, чем у модификации “М”.

Модели “М” и “10” являются усовершенствованными вариантами первого насоса серии БЦ уфимских производителей, который выпускался более сорока лет

Возможно вам будет полезна информация о лучшей десятке центробежных насосов, представленных на рынке.

Видео по монтажу и запуску насоса Агидель

Многие владельцы умудряются прятать насосы внутри колодцев, сооружая плотик из материала не подверженного коррозии. Такой скважинный способ установки позволяет использовать короткий всасывающий шланг и избавляет от необходимости постоянно контролировать уровень воды. Но при этом придется увеличить длину электрического шнура. Поскольку на насосе имеется шнур длиной 1, 5 метра, то лучше установить провод достаточной длины, и проложить его так, чтобы исключить случайные повреждения.

Перед началом монтажных работ внимательно ознакомьтесь и инструкцией, чтобы учесть все требования и рекомендации для обеспечения долгой и надежной работы агрегата.

Подготовка к запуску

Модель 10 не требует предварительной заливки системы. Она имеет достаточную мщность, чтобы создать разряжение в подводящей трубе. При первом включении вода не будет подниматься по трубе сразу. Ведь Агидель 10 – это самовсасывающий насос и поэтому следует подождать 3-5 минут для того, чтобы система заполнилась, и появился водяной напор.

Модель Агидель М требует предварительной заливки водой перед пуском. Это нужно обязательно помнить. В противном случае есть риск вывести из строя механизм. Рассмотрим метод заливки агрегата, установленного на ручной колонке:

Открывается кран насоса;
Отводной шланг опускают в емкость, наполненную водой;
Качаем воду колонкой в ручном режиме для создания вакуума в скважине. Жидкость из емкости начинает движение к скважине, вызывая вращение крыльчатки насоса;
Продолжаем качать до момента, пока вода не польется из колонки, и запускаем агрегат.

Если же насос установлен возле емкости или водоема, то нужно просто заливать воду в подводящий шланг до того момента, пока она не потечет из подающей магистрали. Затем быстро опустить подводящий патрубок в воду и включить агрегат.

Слабая подача воды

Одна из основных причин плохой подачи воды – качественные характеристики заборного шланга. Дело в том, что внутри шланга создается достаточно мощное разряжение, которое способно сжимать стенки шланга. В данном случае следует применять либо металлическую или пластиковую трубу. Можно использовать специальный армированный шланг.

Другая самая распространенная причина слабого напора – износ или повреждение сальников. В таком случае их потребуется заменить. Благо производитель позаботился и об этом. К каждому насосу прилагается подробная инструкция, где описывается ремонт и технические характеристики агрегата.

Видео по ремонту насоса Агидель

Порядок действий при замене сальников:

Демонтируется верхняя часть защитного кожуха насоса;
Снимается уплотняющая прокладка и нагнетающая улитка;
Ослабляется гайка крыльчатки с целью получения доступа к якорю насоса;
Ось якоря аккуратно выбивается из крыльчатки через бронзовую или латунную прокладку;
Меняется сальник и (если необходимо) уплотнительная прокладка;
Сборка проходит в обратной последовательности.

Производительность насоса, как агрегата центробежного действия зависит в большей степени от сопротивления системы труб и высоты, на которую предполагается подавать воду. Поэтому при выборе модели насоса для скважины или для водоема следует учитывать условия, в которых будет работать агрегат. Если придется работать на максимуме, то производительность, естественно, будет отличаться от параметров, указанных заводом изготовителем. При минимальном сопротивлении и напор, и производительность насоса может быть гораздо выше заявленной в паспорте.

Характеристики насоса марки «Агидель-10»

Это оборудование отличается от вышеописанной модели тем, что оно является более мощным. Данный агрегат потребляет в процессе работы 500 ватт, однако он способен обеспечить более внушительный напор воды, который составляет 30 метров. Весит такое устройство 9 килограмм и выступает в качестве самовсасывающего насоса. Оборудование не предполагает при запуске системы необходимости заливки воды.

Если вы решили выбрать «Агидель», насос этой марки является очень надежным, как отмечают пользователи. Его можно использовать для проведения водоснабжения в жилую постройку. Это обусловлено тем, что оборудование обладает большой мощностью и подает жидкость сразу в несколько точек с нормальным набором. Таким образом, одновременно вода может поступать как на кухню, так и в ванную.

Самостоятельная работа или помощь профессионала?

Приведенные неисправности погружного насоса позволяют справиться с проблемами самостоятельно, без привлечения мастера. Однако даже в этих случаях надо хорошо понимать, что без знаний техники, возникшей проблемы и минимальных навыков справиться с ремонтом достаточно трудно.

Перед поиском любой неисправности надо познакомиться с конструкцией. В первую очередь, необходимо тщательно изучить инструкцию к агрегату, его схему. Чтобы не получить потом лишние детали, нужно запоминать последовательность действий при разборке. При работе с любым неизвестным прибором рекомендуют фотографировать каждый свой шаг.

Большую роль играет цена погружного насоса. Небольшие «вольности» позволены при ремонте несложных, недорогих моделей, так как в этом случае собрать и разобрать конструкцию будет более-менее просто. Дорогостоящие импортные (европейские) модели имеют больший гарантийный срок, поэтому лучший выход в этом случае — обращение в сервисный центр.

Коротко о главном

На рынке существует несколько вариантов насоса Малыш. Все его модификации, как и любые другие приборы подвержены поломкам. Они наблюдаются в электрической или механической части. Также распространённой причиной, почему не качает насос Малыш является деформация корпуса и его известкование.

Бороться с проблемами можно самостоятельно. Для этого нужно изучить строение прибора и последовательно его разобрать. Проверяется электрика и механика. Качественная сборка завершает процесс.

Проверять готовность Малыша к работе рекомендуется в небольшой ёмкости перед погружением на глубину.
