Насосы для повышения давления воды: виды, как выбрать, технология монтажа + схемы подключения

Предназначение и виды агрегатов

Независимо от того, откуда осуществляется забор воды – из ближайшего водоема, специально обустроенной скважины, колодца, автоматическую подачу ее на участок можно осуществить с помощью обычного насоса.

Но для нормальной работы бытовой техники напор воды в системе должен составлять не менее 2,5 атмосфер и при этом не превышать 6 атмосфер. А этого параметра можно достичь только путем устройства системы поддержания постоянного давления. Для этой цели задействуют разнообразные варианты насосов высокого давления для воды.

Когда нужен насос высокого давления?

Прибор для повышения и поддержки напора воды в автономной системе применяют тогда, когда напор настолько низок, что использовать воду для работы бытовой техники не представляется возможным.

Установка насоса допустима, но не особо рекомендована для стабилизации параметров давления в квартирном контуре, если жильцы испытывают реальный дефицит воды.

Этот тип водяных насосов призван повышать давление в индивидуально обустроенном водопроводе, если для обеспечения нормального напора мощности водоподъемного насоса не хватает

Использование устройства будет актуально, если давление в системе составляет не выше 1 – 1,5 атмосфер. Небольшой по размеру прибор можно устанавливать как на общий трубопровод, так и на выход к отдельному бытовому агрегату. К примеру, подключив к трубе, подающей воду на бойлер или стиральную машинку.

В первом случае придется приобретать мощный прибор с хорошими эксплуатационными характеристиками, во втором можно обойтись установкой небольшого маломощностного автоматического насоса.

Функционирование агрегата может осуществляться посредством:

  • Ручного управления – предполагает непрерывную работу прибора вне зависимости, осуществляется ли в данный момент подача воды, но при условии, что отключение устройства осуществляется принудительно вручную. Применяют при обустройстве «теплых полов», где поддержание давления в контурах отопления на нужном уровне требуется постоянно.
  • Автоматического режима – включение прибора осуществляет система автоматики, например, при открывании крана. Работу регулирует специальный датчик потока: в момент перекрывания крана функционирование насоса прекращается.

Основная функция системы регулировки – включать агрегат при понижении давления и отключать, когда оно достигнет заданного параметра. Ведь понижение давления в магистрали и чрезмерное ее повышение разрушает трубные сочленения и губительно сказывается на работе бытовой техники.

Альтернативные меры повышения давления

Однако установка насоса, призванного стимулировать давление, будет совершенно бесполезна в том случае, если источник обладает малым дебитом. Не поможет он, и если систему время от времени перекрывают. Оптимальным решением в такой ситуации станет применение самовсасывающей насосной станции.

Насосная станция комплектуется на базе одноименной категории насосов, оснащенных инжекторами или без них. Помимо того дополняется гидроаккумулятором, предназначенным для запаса воды. Он внешне похож на обычный бак, только внутри проложена резиновая мембрана с воздухом. Управляет набором оборудования и приспособлений реле давления воды.

В процессе эксплуатации станции в период бесперебойной подачи воды насос наполняет накопительный бак водой, откуда ее впоследствии и расходует

Установка самовсасывающей насосной станции эффективна и в том случае, когда в цокольном этаже дома давление нормальное, а на расположенных выше ее совсем нет.

Аккумулированную воду в дальнейшем можно будет расходовать вне зависимости от того, присутствует ли вода в системе, что особо актуально при частых перебоях с ее подачей. Существенным недостатком таких установок является громоздкость конструкции из-за наличия гидробака и шумность оборудования в процессе работы.

Вместо гидробака можно использовать обычную накопительную емкость, в которой будет аккумулироваться вода в период поставки с нормальным напором. Установить ее можно на высокой эстакаде или на крыше дома, а во время перебоев использовать запас.

Один из вариантов устранения проблемы нехватки давления – установка накопительной емкости. Ее располагают в самой высокой из возможных точке, чаще всего на утепленном чердаке

Как устроена насосная станция

В комплектацию насосных станций, чаще всего, входят:

  • Насосный агрегат.
  • Напорный бак с мембраной.
  • Реле давления.
  • Манометр, для измерения давления.
  • Кабель.
  • Клеммы, посредством которых выполняется заземление.
  • Разъем для подключения устройства.
  • Иногда сюда входит накопительная емкость или гидроакумулятор.

При устройстве в станцию накопительного бака имеется ряд недостатков:

  • Низкий напор воды.
  • Сложности при монтаже.
  • Большие габариты.
  • Установка бака требует выше, чем уровень помещения.
  • При отказе датчика, если бак заполнен водой, это может стать причиной затопления помещения.

Станция, у которой гидроаккумулятор снабжен реле давления, недостатков меньше. Специальное реле следит за верхним пределом давления воздуха. Насос прекратит работать при установке заданной величины давления, а при поступлении сигнала на реле нижнего значения предела давления агрегат снова начнет свою работу.

На включение крана водопровода реагируют автоматические насосные станции. Насос работает при открытие крана, а при его закрытие, агрегат автоматически выключается.

Как выбрать насосную станцию

При отсутствии в доме централизованного водоснабжения обойтись без насосной станции будет достаточно трудно.

При выборе оборудования необходимо учитывать:

Производительность. Нужно, чтобы этого объема жидкости хватало на нужды всех жителей дома.

  1. центробежные самовсасывающие насосы;
  2. вихревые самовсасывающие насосы.

Оба вида могут быть:

  1. моноблочными, когда насосная станция имеет гидравлическую часть насоса расположенную на одном валу с электромотором;
  2. консольными.

Бывают насосные станции:

  1. первого подъема, который выполняется из колодца или скважины;
  2. второго, создает в системе величину напора, которая находится выше уровня поверхности земли: второй, третий этажи;
  3. реже третьего, используется для подъема воды еще выше. В этом случае несколько насосов работает в одной цепочке.

Наиболее востребованными считаются насосные станции, с использованием самовсасывающего насоса.
Обеспечить потребности жилища, где проживает до четырех человек, хватает обычно насосной станции небольшой или средней мощности, у которой объем емкости до 20 литров производительностью до 4 м3 в час и напором в от 40 до 55 метров.
Приобретая оборудование необходимо обращать особое внимание на материал изготовления деталей агрегата и качество его сборки.

Одним из наиболее важных для большинства людей критериев при подборе насосной станции выступает ее цена, при этом, многие не задумываются о том, что часто скупой платит дважды.

  • Есть и такие дачники, которые предпочитают собрать нечто из разряда сборной солянки из подручных материалов. В итоге элементы, образующие такую самодельную систему, настолько не предсказуемы, что скорее всего быстро приводят ее в негодность.
  • Другой вариант для экономичных – приобретение наиболее дешевого китайского насоса. Такие аппараты имеют корпус, изготовленный из тонкого пластика низкого качества, а также сомнительные комплектующие.
    Эти насосы наиболее дешевые и легкие, но более достоинств у них выделить нельзя, а вот минусов достаточно. Они обладают высокой шумностью и малым сроком службы.

Если выделить насосные станции по среднему отношению цены и качества, то их стоимость не превысит 400 долларов. Модели получше обойдутся около 500.

Типы и виды, особенности подключения

Основная рабочая часть этого оборудования — насос. Именно его тип определяет их основные технические характеристики. О насосах и пойдет речь.

Поверхностные и погружные

Большая часть станций, поставляемых с заводов в собранном виде, оснащены поверхностными насосами. Они  установлены на одной раме с гидроаккумулятором и группой контроля. К насосу подключается трубопровод, который опускается в источник — колодец, скважину и т.д.  Этот вариант хорош тем, что его можно использовать в узких скважинах — диаметр трубы может быть от 32 мм, что даже для самой узкой скважины нормально. Но поднимать воду такие системы могут с глубины порядка 7-10 метров.

Схема водоснабжения частного дома с насосной станцией с поверхностным насосом

При установке такого оборудования на конце подающего трубопровода, погруженного в воду, обязательно устанавливают фильтр и обратный клапан. Фильтр (сетка) обязателен, так как насосы требовательны к качеству воды, а обратный клапан не дает воде стекать в то время, пока не идет подкачка. Без этих двух частей система работает неэффективно.

Если скважина глубокая, необходим погружной насос или установка с выносным эжектором. В этом случае эжектор опускается в скважину или колодец, к нему подключаются два шланга. Остальное оборудование стоит на поверхности. При такой системе вода может подниматься и с глубины 40-45 метров.

Насосная станция с внешним — погружным эжектором позволяет достать воду из глубоких колодцев или скважин глубиной до 40-45 м

Недостаток этой системы в том, что она не любит присутствия воздуха в трубах (шлангах), из-за чего запуск системы — хлопотное и отвественное мероприятие.

Тихие и шумные

Отличается еще и внутренняя конструкции насосов. От их строения зависит уровень шума при работе.

  • Вихревые. Всасывающее усилие создается за счет лопастей внутри корпуса. Эти насосные станции водоснабжения для дома бесшумные или очень тихие, но поднимать воду они могут только с небольшой глубины. Их можно и нужно ставить в жилых домах: они очень не любят изменения температур, а при замерзании выходят из строя.
  • Центробежные насосы шумят при работе сильно, но качают воду с приличных глубин и могут работать при разных температурах, потому могут устанавливаться в специально оборудованных приямках.

Рейтинг лучших насосных станций

Фото Название Рейтинг Цена
Рейтинг насосных станций бюджетной категории
#1

АКВАРОБОТ М 5-10Н

99 / 100

#2

PRORAB 8810 SCH

98 / 100

#3

КАЛИБР СВД-160/1,5

97 / 100

Рейтинг насосных станций средней ценовой категории
#1

ДЖИЛЕКС Джамбо 70/50 Н-24

99 / 100

#2

АКВАРОБОТ JS 60

98 / 100

#3

DAB AQUAJET 132 M

97 / 100

#4

Denzel PS1000X

96 / 100

#5

ВИХРЬ АСВ-800

95 / 100

1 — голос

Лучшая насосная станция для частного дома премиум класса
#1

Grundfos CMBE 3-62

99 / 100

#2

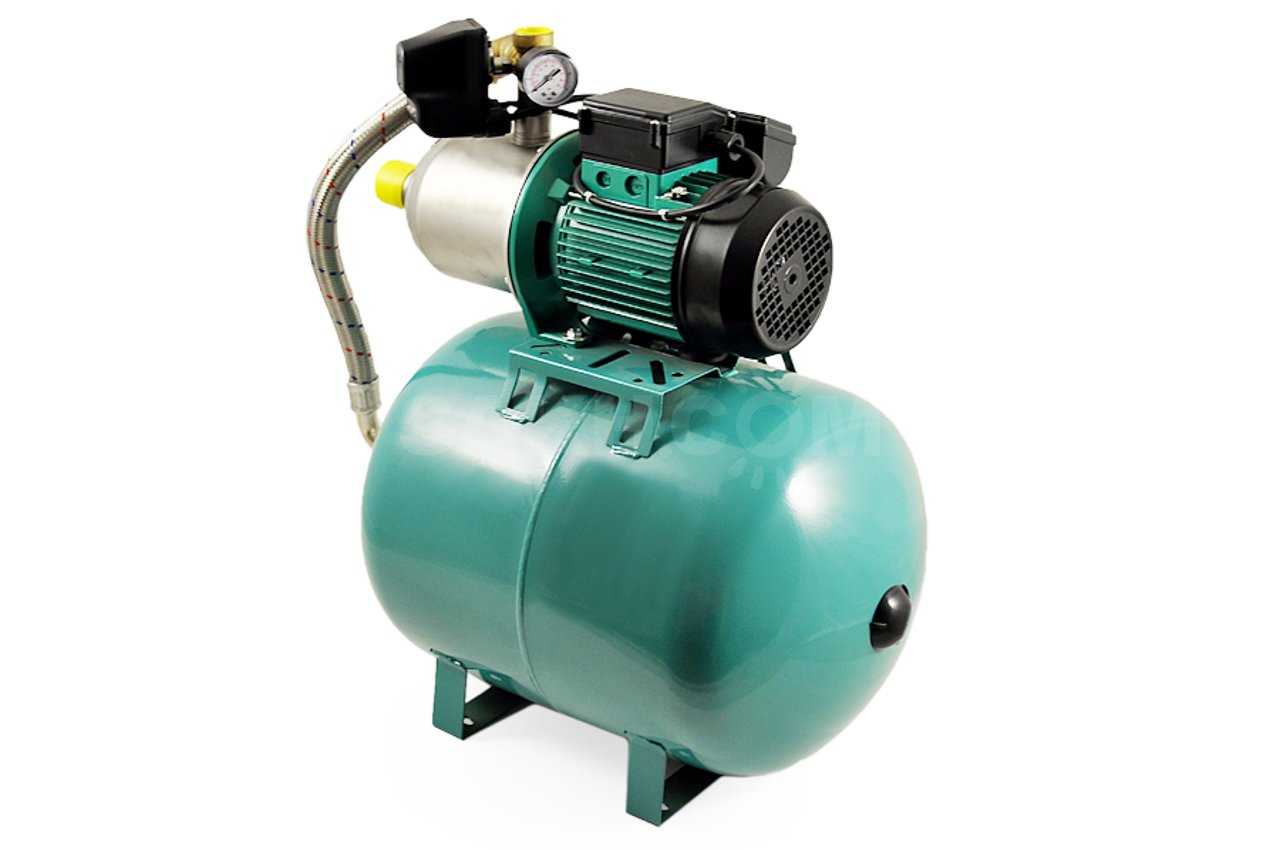

Wilo HMC 605

98 / 100

#3

DAB E.Sybox

97 / 100

Рейтинг насосных станций для дачи
#1

Grundfos Hydrojet JPB 5/24

99 / 100

1 — голос

#2

Quattro Elementi Automatico 800 Ci Deep

98 / 100

#3

КАЛИБР СВД-770Ч+Э

97 / 100

Лучшие насосные станции с глубиной всасывания 25-30 метров

Особенность данных насосных станций заключается в том, что они имеют погружной эжектор, который опускается в ствол скважины или колодца и позволяет поднимать воду с большой глубины

Необходимо обращать внимание на диаметр эжектора, так как он не подходит для скважин небольшого диаметра. Если зеркало воды находится ниже уровня 8 метров, то вам необходимо использовать насосные станции такого типа или смотреть в сторону погружных насосов


Marina-Speroni APM 100/25 QUATTRO ELEMENTI Automatico 800 Ci Deep 645-280


Высота подъема, м  32 40
Глубина всасывания, м 25 30
Пропускная способность, м3/ч 2,4 2,5
Потребляемая мощность, Вт 1100 800
Вес, кг 27 20,2
Защита от сухого хода

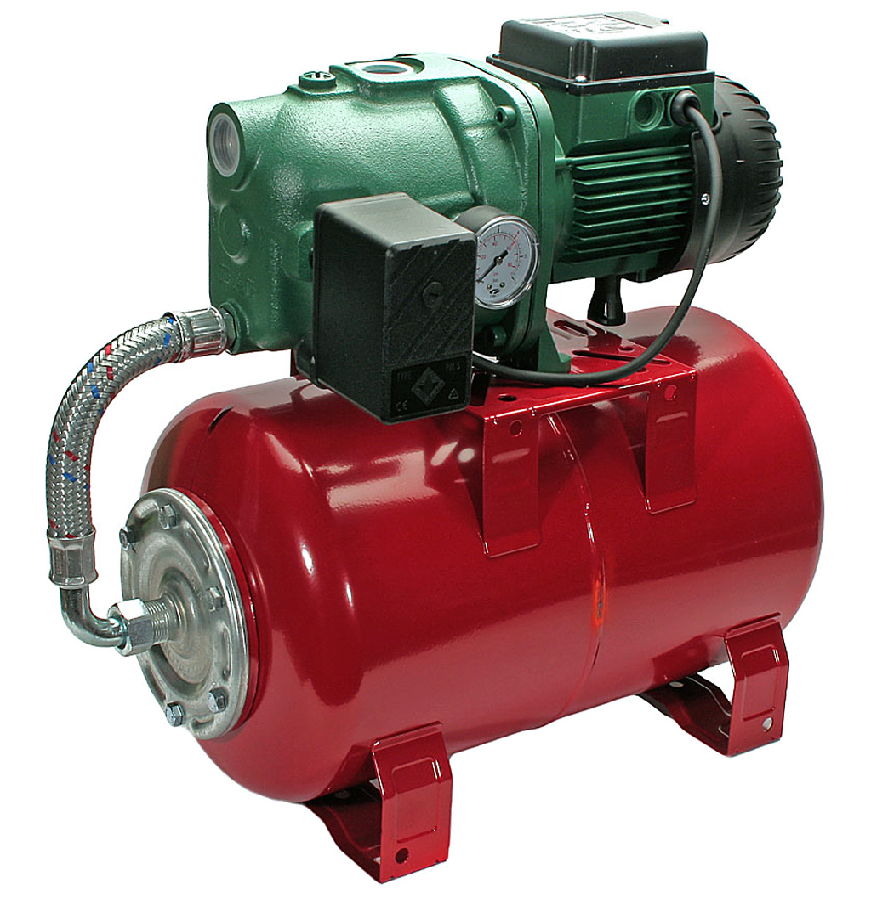

Marina-Speroni APM 100/25

Главным отличием данной насосной станции является чугунный корпус, более устойчивый к отрицательным температурам и лучше гасящий вибрации.

+ Плюсы Marina-Speroni APM 100/25

  1. Нагнетает давление от 1.6 до 3.2 атм.
  2. Хорошо переносит замерзание — после оттаивания работает без проблем.
  3. Срок службы у некоторых пользователей достигает 10 лет.
  4. Благодаря чугуну гул мощного мотора немного тише.
  5. На практике смело тянет воду с глубины 20 метров и от себя толкает ее еще на 30 м.

— Минусы Marina-Speroni APM 100/25

  1. Отсутствует защита от работы без жидкости.
  2. Когда забиваются каналы реле от жесткой воды, то перестает отключаться и требуется разборка и чистка.
  3. Малоинформативная инструкция — в ней даже не описано, что в скважину требуется заводить два шланга (1.0 дюйма и 1.5 дюйма).

Вывод. Хорошая насосная станция для частного дома. Мощный двигатель на 1100 Вт легко справляется со своей задачей — аппарат качает до 40 литров за одну минуту.

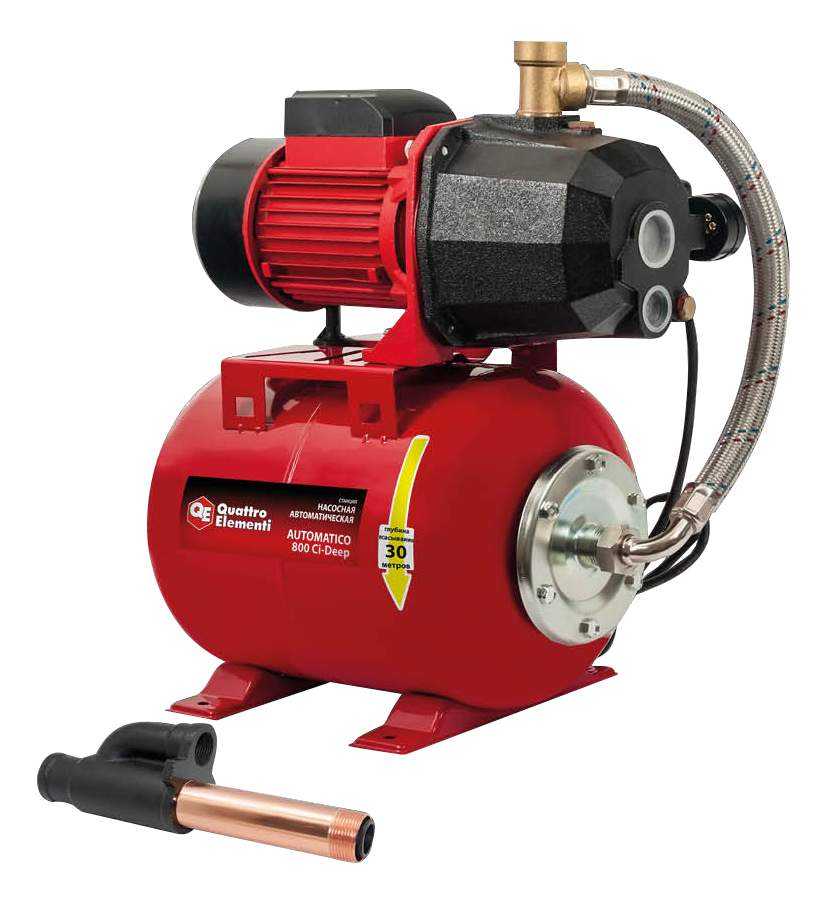

QUATTRO ELEMENTI Automatico 800 Ci Deep 645-280

Итальянский бренд со сборкой в Китае, поэтому имеет доступную стоимость. Отличается двигателем 800 Вт, способным перекачивать 41 литр в минуту, а резервуар для поддержания давления вмещает 20 л.

+ Плюсы QUATTRO ELEMENTI Automatico 800 Ci Deep 645-280

  1. Легко качает воду с температурой +5 градусов.
  2. Нагнетает давление 1.5-3 атм.
  3. Сравнительно немного весит — 20 кг, что облегчает спуск и установку внутри колодца.
  4. Чугунный корпус лучше гасит вибрации и переносит низкие температуры.
  5. Отличается долгим сроком службы.
  6. При отсутствии воды и неустановленной защиты от сухого пуска может проработать больше суток, нагреться, но не сломается.
  7. Производительности хватает на 6 точек забора.

— Минусы QUATTRO ELEMENTI Automatico 800 Ci Deep 645-280

  1. Отсутствует защита от сухого хода, но возможно самостоятельно подключить дополнительное реле.
  2. В эжекторе нет фильтра, поэтому придется купить его отдельно.
  3. Короткий сетевой шнур.
  4. Мембрана гидроаккумулятора сильно воняет резиной, некоторые пользователи решили ее заменить
  5. Фланец из тонкого металла и сильно ржавеет в течение пары лет.
  6. К эжектору невозможно присоединить обычный фитинг или ПНД трубки — приходится греть их строительным феном и натягивать.

Вывод. Данная насосная станция способна подтянуть воду даже с глубины 30 метров и толкнуть ее на 40 метров. При этом мощность 800 Вт будет умеренно расходовать электроэнергию.
