Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Подбираем трубы

Здесь надо правильно рассчитать нужное количество. Примите к сведению уклон и количество поворотов.

Правильно определив, вы сможете взять их в нужном изготовлении, они отличаются по углу поворота и это значительно облегчит ведение работы:

Диаметр любых труб из разных материалов (стали, полипропилена, металлопластика) должен быть от 32 мм.

При выборе труб следует обратить внимание, чтобы материал их изготовления был пищевым, а не техническим

Проверьте это обязательно;
Нам надо делать подвод труб к помещению, траншеи от скважины и до фундамента здания должны быть глубиной не менее метра
Важно, чтобы уровень укладки труб в траншею был ниже промерзания грунта в вашей области. Нужно предусмотреть надежную защиту, укрыв трубопровод утеплителем (см. Как утеплить скважину правильно)

Для этого применяют минеральную вату.
Еще лучше, если для обогрева вы еще уложите специальный электрический кабель, который обеспечит обогрев и не даст промерзнуть трубе;
Доступен и наземный вариант прокладки труб. В этом случае мероприятия по утеплению наружного водопровода нужно провести обязательно. Прокладка труб производится прямо по грунту, или в предварительное углубление. Параллельно прокладывается обогревающий электрокабель, но в этом варианте он уже должен быть обязательно.

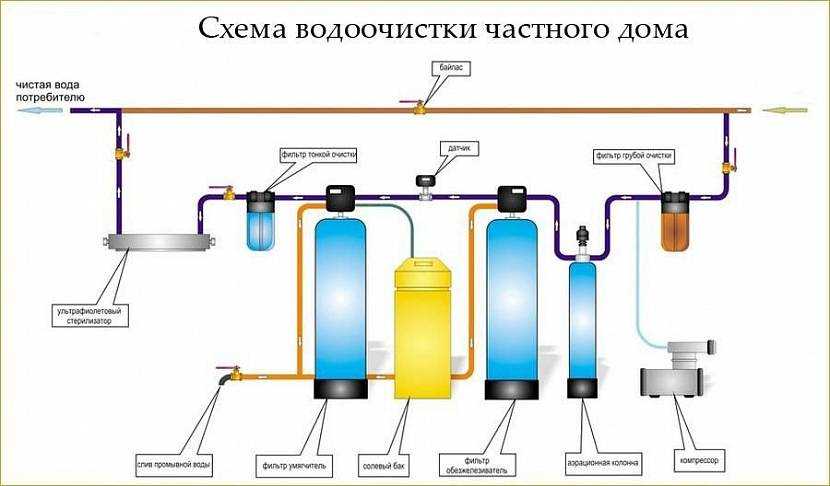

Система водоподготовки

Чтобы полить огород, качество колодезной воды приемлемо. Механическая очистка от крупных примесей на первой ступени фильтрации насоса в большинстве случаев достаточная, чтобы даже помыть машину и не испортить ее лакокрасочное покрытие. А вот до качества питьевой, колодезную воду, в большинстве случаев, надо доводить отдельно.

Проблема заключается в нестабильности химического и бактериального состава воды из пластов с небольшой глубиной залегания. Еще в средине прошлого века большинство людей не задумывалось о том, что такое экология – верхний слой земли и поверхностные воды были не испорчены «продуктами жизнедеятельности» человека, поэтому даже вблизи городов колодцы были чистыми.

Сейчас 10-15 метров грунта зачастую недостаточно, чтобы вода прошла естественную очистку и приобрела стабильный состав. Даже удаленные от городов и промышленных предприятий районы не могут гарантировать чистоту верхних водоносных пластов – сельскохозяйственная химия, осадки и реки оказывают свое влияние. И если у глубоких скважин «на известь» состав воды относительно постоянен и практически не меняется за время эксплуатации, то у скважин «на песок», а тем более у колодцев, анализ воды необходимо проводить часто, чтобы своевременно откорректировать состав фильтров в системе водоподготовки.


Семь ступеней очистки – это не предел. На кухне можно еще установить систему обратного осмосаИсточник uborka.co

Плюсы и минусы

Технология проведения воды из колодца предполагает, что добыть воду можно будет на глубине менее 20 метров. Здесь есть свои плюсы:

  • В случае отсутствия электроэнергии все равно можно будет пользоваться колодцем и набирать воду;
  • Примесей на глубине менее 20 метров немного;
  • Вырыть колодец дешевле, чем вырыть скважину;
  • Нет необходимости получать специальное разрешение на рытье колодца;
  • Возможность пользоваться колодцем много лет;
  • Огромное количество насосов, которые можно использовать.

Однако те, кто испробовал на себе данный способ добычи воды, отмечают и некоторые негативные особенности:

  • Низкая производительность при увеличении желаемых объемов;
  • Излишняя загрязненность ввиду малого уровня глубины;
  • Трудоемкость во время рытья колодца.

Многие пользуются таким способом добывания воды и довольны принятым решением.

Обеспечение круглогодичной подачи

Для создания полноценного водопровода необходимо более серьезно подойти к выбору труб. Современные системы оборудуются из полипропиленовых или полиэтиленовых труб. Полипропилен стоит на порядок дороже, но у него выше качество, и отсутствует необходимость в комплектующих. Сборка выполняется при помощи специального паяльного устройства.

Для того чтобы автономная система водоснабжения функционировала круглогодично в условиях нашего сурового климата, она должна быть надежно защищена от промерзания. Это главный нюанс, исходя из соблюдения которого происходит дальнейшее проектирование водопровода. Соблюдение основных правил позволит проложить водопровод, которому не страшны даже сибирские морозы.

Способы утепления труб могут быть различными:

  • В качестве утеплительного материала лучше всего подойдут цилиндры из вспененного полиэтилена.
  • Пользуется популярностью доступный метод закладки труб в трубы из полипропилена большего диаметра. В этом варианте можно организовать подачу теплого воздуха из подвала или погреба.

  • Один из самых дорогостоящих способов утепления – подогревающий кабель, которым обвивают трубы. С применением кабеля трубы можно устанавливать близко от поверхности земли. Но такой метод слишком затратный, поэтому кабель используют, в основном, на участке входа водопроводных труб в помещение.
  • К самым бюджетным способам утепления относится использование стекловаты или пенопласта.

Помимо утепления труб, обязательному утеплению подлежат все составляющие водопровода и особенно источник воды. Чтобы вода не замерзала, температура не должна опускаться ниже 0 градусов. Для этого насосные станции либо устанавливают в утепленных помещениях, либо оборудуют обогреваемым кессоном. Не стоит забывать, что и система водоотведения также нуждается в утеплении на зимний период, иначе циркуляция водоснабжения может быть нарушена.

Всесезонный или летний вариант

Существует два типа водоснабжения дачного участка, он выбирается в зависимости от потребностей владельца дома и глубины расположения воды.

Упрощенный или летний. Подойдет для тех, кто приезжает на дачу только в период с весны по осень. Можно обойтись без капитального и дорогого водопровода и сделать стационарный или разборный вариант. Используя разборный водопровод коммуникации можно проложить по поверхности, а потом их разобрать и убрать на зиму. При стационарном монтаже также используются самые простые технологии, силиконовые или резиновые трубы, которые закапываются под уклоном на глубину 1 м и остаются там постоянно, в необходимых точках выводятся разборные краны. Единственное требование – спуск воды с труб системы, чтобы из-за морозов не повредился трубопровод.


Такая система подойдет только для временного проживания, если на даче планируется отдыхать и зимой, нужен более надежный водопроводИсточник eltctricon.ru

Зимний или всесезонный. Разработка этого варианта более сложная, затратная по времени и средствам. Учитывается уклон рельефа и максимальная глубина промерзания грунта. Для подачи воды применяется насос, который сможет выдавать оптимальный напор, это смогут просчитать специалисты. Трубы укладываются под углом в направлении подземных вод на глубине минимум 20 см ниже точки промерзания земли. При использовании утеплителей трубы могут располагаться на глубине до 30 см от поверхности. Утепление требуется колодцам и насосам. Необходимо помнить, что есть модели станций, размещение которых возможно только в помещении с плюсовой температурой круглый год.

Важно помнить, что утепление также требуется всей канализационной системе, которая находится за пределами отапливаемых помещений. Утепление требуется не только трубам, но и колодцуИсточник stranapap.ru

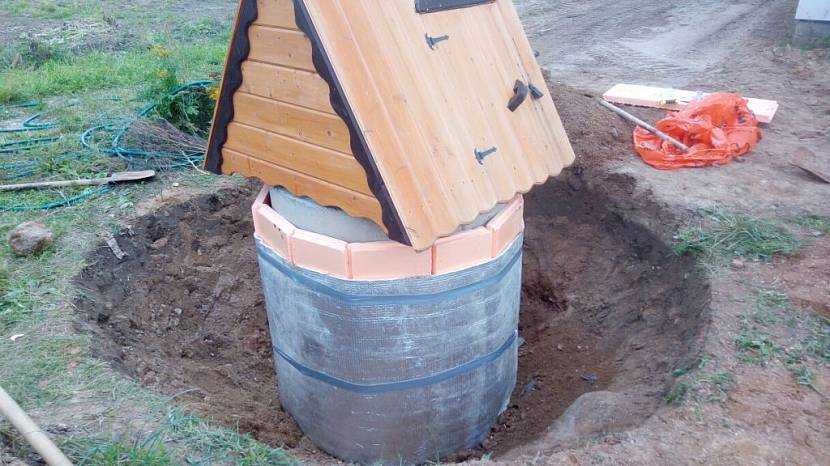

Утепление требуется не только трубам, но и колодцуИсточник stranapap.ru

Особенности конструкции и изготовления

Прежде всего, необходимо сказать о том, что существует просто огромное количество всевозможных систем изготовления таких конструкций. Однако создавая данный водопровод своими руками, стоит выбирать самые простые его виды, но при этом они должны полностью удовлетворять требования пользователя, предоставляя максимальный комфорт.

Некоторые мастера предпочитают делать отвод сразу возле конструкции или создают трубу для проводов подачи электричества

Устройство колодца

Прежде всего, профессионалы рекомендуют оборудовать в самом рукаве емкости своеобразную полку, на которой будет размещено необходимо оборудование. При этом стоит устанавливать ее ниже уровня промерзания грунта, если планируется использовать конструкцию в зимнее время. Поэтому ввод в колодец делают под землей, выкапывая также траншею до самого дома.

При правильном подходе к работе можно все необходимое оборудование разместить в самой конструкции колодца

Некоторые пользователи считают подобные технические решения слишком сложными, но если тратиться на изготовления системы подачи воды, то стоит делать это правильно, чтобы не испытывать трудностей при эксплуатации

При этом если учитывать, что крышка на конструкции будет закрыта на замок, то вся система будет под охраной.

Принимая во внимание такое устройство водопровода на даче от колодца используемый тип насоса не важен. Погружную конструкцию опускают с трубой или шлангом вниз, используя полку для фиксации, а поверхностное изделие просто на ней устанавливается.

Некоторые мастера предпочитают устанавливать небольшие изделия для подачи воды, но они не всегда могут подавать большой объем на поверхность и имеют определенный период беспрерывной работы

Также внутри рукава можно поместить гидравлический конденсатор. Он будет контролировать давление в системе, и пополнять объем накопительного бака, а также производить отключение. Однако сразу стоит сказать, что его габариты будут сильно ограничены внутренним пространством.

Траншея должна быть достаточно глубокой, поскольку только так можно защитить трубы от замерзания зимой и снизить вероятность механического повреждения

Траншея

Когда делается монтаж водопровода на даче из колодца, то обычно стараются сэкономить на материалах. Однако не стоит этого делать, поскольку количество сохраненных денег будет невелико, а при правильном их распределении можно получить полноценную систему.

Для начала выкапывают траншею, которая должна быть глубже линии промерзания грунта. Именно на этом же расстоянии от поверхности и делают ввод в сам колодец, и даже здание. При этом водопроводную трубу или шланг, используемый для этих целей, стоит дополнительно утеплить и защитить от механического воздействия.

Ввод в дом лучше всего производить на уровне цокольного этажа или делать небольшой подкоп под фундамент

Стоит отметить, что когда изготавливается дачный водопровод из колодца, то к нему необходимо относиться точно так же, как и к обычной магистрали. Поэтому на вводах в конструкции устанавливают специальные проходные системы, а в местах прохода под трассами или пешеходными дорожками нужно делать дополнительную защиту от вертикальных нагрузок.

Типовая схема создания водопровода в частном доме

Внутреннее обустройство

Профессиональные мастера стараются, чтобы схема дачного водопровода из колодца содержала в себе все необходимые элементы, но при этом они должны располагаться в самой конструкции. Однако есть такие узлы, которые просто невозможно поместить в такое пространство или же их обслуживание требует монтажа в здании.

Прежде всего, стоит отметить, что, прежде всего в подобных системах рекомендуется устанавливать специальный бак, которой послужит своеобразным резервуаром для бесперебойного использования. Его обычно размещают на чердаке, позволяя воде поступать самотеком. Также можно дополнительно установить фильтр тонкой очистки и счетчик.

https://youtube.com/watch?v=5BgNzbfHitY

Еще одна схема с использованием погружного насоса конкретной марки

Устройство типовой водопроводной системы

Водяной насос.

В состав водопроводной системы входят отдельные элементы:

  • водяной насос;
  • трубы с запорно-регулирующей арматурой;
  • приборы контроля, регулировки давления – манометр и реле;
  • гидроаккумулирующий бак;
  • сливное устройство.

В схему могут входить накопительный бак, приборы фильтрации, нагреватели воды. В насосных станциях основные элементы расположены не по отдельности, а объединены общим каркасом.

Выбор насоса

Чтобы выбрать насос для водопроводной системы, учитывают:

  • глубину скважины, колодца;
  • потребляемый объем жидкости;
  • дебит источника;
  • напор воды.

В скважины, глубина которых более 8 м, опускают погружные насосы – центробежные или вибрационные. Выглядят как длинный узкий цилиндр. Рабочий орган центробежных насосов – лопасти, которые при вращении всасывают воду и проталкивают в трубопровод. Это надежная малошумная и высокопроизводительная конструкция.

Вибрационный насос перекачивает жидкость за счет постоянного изменения положения мембраны. Это чувствительная к чистоте воды деталь – примеси песка выводят ее из строя. Поломка устраняется, но ремонт обходится дорого.

На улице устанавливают задвижки из чугуна, бронзы или кран-буксы. В помещениях – смесители, которые для улицы не подходят. Шаровые краны под открытым небом нежелательны. Они чувствительно реагируют на температурные колебания, корпус может разрушиться даже при заморозках, если в нем осталось немного воды.

Контроль давления в системе.

Для нормальной работы системы в ней поддерживают постоянное давление 2,5-4,0 атм. Более высокое или низкое нежелательно. Обеспечивают эти параметры реле давления и гидроаккумулятор. Они предупреждают гидроудары, а при превышении верхнего порога отключают насос.

Водонапорный бак для зимнего водопровода подготовить сложнее. Его необходимо спрятать в помещении, например на чердаке. Обязательна надежная теплоизоляция из пенопласта или минеральной ваты. Нужна хорошая крышка, иначе мелкие частицы утеплителя попадут в водопроводную систему.

Организовать канализацию.

На даче необходимо сооружение автономной канализации. Выгребная яма не решает проблему – она не отвечает санитарным нормам, соответствующие службы могут запретить пользоваться.

Для ремонта или при длительном отъезде из системы сливают воду. Для этого служит сливной клапан, который устанавливают в нижней точке после насоса. Когда помпу отключают и открывают клапан, вода под уклоном движется по трубе обратно. В глубоких скважинах и колодцах устанавливают в обход основного трубопровода байпас и обратный клапан.

В частном доме схема стандартного водопровода включает в себя узлы и их составляющие:

  • трубы;
  • насос и фильтры;
  • регулятор давления;
  • водяной аккумулятор;
  • сливное устройство.

Кроме среднестатистического набора сюда могут входить нагревательные элементы. Все зависит от сложности и функциональности.

Для поднятия воды глубины понадобится водяной насос. Он зависит от источника водозабора (простого колодца или водозаборной скважины), глубины залегания, необходимого объема и производительности, финансовых возможностей.

Существует два вида наносов:

  1. Поверхностный – дает возможность качать воду из глубины до 8 метров, находится на поверхности водной глади либо земли.
  2. Глубинный – способен качать воду с большой глубины, работает вследствие погружения в водную среду. Может быть:
  3. Вибрационный – действовать за счет мембраны, требует чистки и частого обслуживания;
  4. Центробежный – работает за счет вращения лопастей, отличается надежностью и хорошей производительностью.

От выбранного вида будет зависеть подключение насоса к водопроводу, качество и долговечность эксплуатации.

Оба материала имеют свои индивидуальные отличия:

  • Полипропиленовые изделия стоят больше, требуют специальную аппаратуру для соединения, паяные стыки отличаются своей прочностью и долговечностью.
  • Полиэтиленовые трубы отличаются дешевизной. Однако требуют дорогих металлических деталей для соединения, которые не могут гарантировать прочные стыки.

Для зимней конструкции трубопровод помещается в «чехол» из полипропилена, что защищает от промерзания. Под чехлом параллельно трубе идет нагревательный кабель, который поддерживает плюсовую температуру. Конечно, он требует незначительных затрат на электроэнергию.

Способы устройства зимнего водопровода

Для устройства водопровода, который будет выполнять свою основную функцию – снабжение водой круглый год, необходимо выбрать один из двух вариантов:

  1. Проложить водопровод таким образом, чтобы трубы пролегали ниже глубины промерзания грунта.
  2. Укладывать трубы выше горизонта промерзания, но при этом делая их утепление.

Оба способа имеют свои достоинства и недостатки. Рассмотрим их более подробно.

Способ № 1 — ниже глубины промерзания

Данный способ целесообразно применять в случае, когда глубина промерзания составляет не более 150 см. При этом значение глубины промерзания определяется исходя из данных за последние 10 лет.

Также стоит учитывать, что периодически случаются и очень холодные зимы, когда грунт промерзает ниже. Исходя из этого, становится понятно, что прокладка труб должна производиться на глубину, равную глубине промерзания грунта в регионе плюс 20 – 30 см.

Устройство водопровода начинается с выкапывания траншеи требуемой глубины от колодца до точки входа водопровода в дом.

На дно траншеи засыпается песок слоем 10 см и укладываются водопроводные трубы. Траншея засыпается землёй, грунт на месте засыпки уплотняется.

Несмотря на то, что это самый простой и недорогой способ создания зимнего водопровода из колодца, возникает проблема с выбором труб: полиэтиленовые трубы здесь не подойдут, т.к. не выдержат массу грунта, давящего сверху, а металлические трубы (стальные) будут подвергаться коррозии.

Проблему можно решить, обработав трубы перед укладкой антикоррозийным составом.

Для прокладки трубопровода на большой глубине можно использовать толстостенные полиэтиленовые трубы, но при этом они должны укладываться в защитном гофрированном кожухе

Кроме проблемы с выбором труб такой способ устройства зимнего водопровода имеет ещё несколько недостатков:

  • при проведении ремонтных работ возникает потребность в большом объёме земляных работ;
  • сложность поиска поврежденного участка трубопровода;
  • вероятность промерзания и разрыва труб в системе водоснабжения в случае недостаточного заглубления водопроводной системы.

Чтобы свести количество аварий на водопроводе к минимуму рекомендуется делать как можно меньше стыков труб между собой, т.к. именно на стыках чаще всего возникают течи.

Также при устройстве зимнего водопровода ниже уровня сезонного промерзания необходимо особенно тщательно следить за герметичностью в месте примыкания труб водопровода к колодцу.

При прокладке трубопровода ниже уровня сезонного промерзания траншея заглубляется на 20 – 30 см, чтобы обеспечить формирование песчаной подушки в 15 см и проложить трубы на требующейся глубине

Способ № 2 — утепление водопровода

При этом способе водопровод закапывается на глубину 40-60 см, но трубы укладываются в траншею утеплёнными.

Для северных регионов целесообразным будет произвести облицовку траншеи кирпичом или ячеистыми бетонными блоками для повышения показателей теплосохранения.

Конечно, это значительно повысит стоимость строительства зимнего водопровода, но даёт 100%-ю гарантию от промерзания.

Сверху такая траншея прикрывается бетонными плитами и засыпается грунтом. Трубы для устройства утеплённого водопровода обычно применяются самые обычные: полимерные низкого давления и подходящего диаметра.

Какой утеплитель использовать? Здесь возможны два варианта:

  • жесткие теплосберегающие оболочки из пенопласта или экструдированного пенополистерола (“скорлупа”);
  • мягкие теплоизоляционные материалы (вспененные полиэтиленовые варианты, минеральная и базальтовая вата с наружно водоотталкивающей защитой).

При выборе теплоизоляционного материала для труб необходимо обратить внимание не только на его стоимость и удобство применения, но и на физические свойства. Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции

Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции.

Базальтовая вата на основании осадочных горных пород – достаточно тяжёлый утеплитель, который нельзя применять для труб небольшого диаметра.

Выбор утеплителя должен производиться исходя из условий местности: влажности грунта, глубины промерзания, а также учитывая диаметр и тип труб

Для засыпки траншеи с утеплёнными трубами лучше всего использовать не выкопанный грунт, а щебень или керамзит.

Эти материалы обладают более низким коэффициентом теплопроводности, чем грунт, а следовательно обеспечат более длительное сохранение тепла.

Водопроводная схема

И несколько слов о том, как правильно организовать автономную водопроводную сеть на даче. В первую очередь решается вопрос об источнике водоснабжения. После чего выбирается насос по типу его установке. То есть эти два критерия неразрывно связаны между собой. И второй выходит из первого.

А вот теперь о схеме расположения. Если в водопроводе будут использованы погружные или скважинные модели насосного оборудования, то опрос месторасположения приборов отпадает сам собой. Что касается поверхностных агрегатов, то здесь есть два варианта:

Схема расположения поверхностного насоса в подвале домаИсточник moikolodets.ru

Иногда под поверхностный насос выделяют специальное помещение, которое сооружают на улице рядом с коттеджем. Его обязательно утепляют.

Что касается трубной разводки, то это пластиковые трубы, которые укладывают на небольшую глубину, но обязательно утепляют. Благо на рынке можно найти специальные теплоизоляционные материалы для труб

Особое внимание уделяется прокладки трубы внутрь дома. Обычно такой проход планируют на стадии формирования проекта загородного дома

Потому что чем меньше расстояние от источника водозабора до коттеджа, тем лучше: меньше расхода материала, не снижается напор и производительность водопровода. Обычно прокладку внутрь дома проводят или через фундамент строения, или через стену.

Видео описание

В видео показано, как можно организовать автономный водопровод из колодца с помощью насосной станции:

Полезные советы

И несколько рекомендаций от специалистов:

  • Перед тем как приобрести насосное оборудование надо обязательно провести расчет по потребителям. То есть рассчитать оптимальное соотношение производительности насоса и суммарный расход потребителей.
  • Разрабатывается предварительно схема трубной разводки, где учитывают все потребители в независимости от их сезонного или внесезонного использования.
  • Необходимо грамотно провести подключение насоса к питающей электрической сети. Здесь много нюансов, поэтому таким делом занимается профессиональный электрик.
  • Хозяин дачи должен предварительно решить – покупать все материалы и приборы по отдельности или приобрести готовую насосную станцию. Нельзя сказать, что один из предложенных вариантов лучше другого. Поэтому лучше посоветоваться со специалистами, которые изучат особенности дачи и источника водозабора.

Видео описание

В видеоролике специалист рассказывает о том, как правильно выбрать водяной насос по мощности и напору:

Заключение по теме

Организовать сегодня на даче полноценный водопровод – не проблема. Главное – грамотно подойти к решению некоторых непростых задач. Поэтому для организации и проведения всех необходимых монтажных операций лучше пригласить специалистов, которые дадут гарантии на качество конечного результата.

Преимущества строительства колодца на участке

Строительство колодца на участке имеет преимущества перед остальными источниками подачи воды:

  • Если есть колодец, не стоит переживать, что отключение электроэнергии приведет к отсутствию воды на участке.
  • В колодезной воде, как правило, меньше вредных примесей железа, которые могут присутствовать в скважинах. Это зависит от качества водных пластов.
  • Каналы, по которым идет вода, могут забиться песком или илом. В этом случае владелец сможет очистить колодец самостоятельно: для этого понадобятся лишь ведро и лопата.
  • При эксплуатации колодца лучше использовать погружной насос. Он легче ремонтируется, его легко вытащить из воды.
