Как самостоятельно организовать водоснабжение частного дома из колодца: подробная инструкция и полезные советы

Как провести воду в дом из колодца

Сама водопроводная сеть разбивается на две части: внешняя и наружная.

К наружной относится колодец с установленным в нем насосом, плюс трубопровод от насоса до дома. К внутренней  труба, входящая в дом, и ее разводка по потребителям.

Схема устройства водоснабжения из колодца

С первой частью все понятно, здесь основное требование – меньше фитингов. Закладывают трубу в траншеи, выкопанные ниже уровня промерзания грунта. Если такой возможности нет, к примеру, слишком высок уровень грунтовых вод, тогда трубу теплоизолируют разными способами и укладывают ближе к поверхности земли.

Касаемо трубы – для водоснабжения с погружными насосами в колодец используют трубу из полиэтилена низкого давления. Она продается в бухтах по 50 или 100 м. Поэтому насос на поверхности соединяют с трубопроводом, а затем опускают в колодец. То есть, ввод в колодец ПНД трубы – это опускание насоса на необходимую глубину с его погружением в воду.

Устройство ввода

Важная задача производителя работ – правильно завести трубу в дом. Поэтому перед тем как завести воду в дом из колодца, решается задача места ввода. Это может быть стена или фундамент. Что касается стены, то при эксплуатируемом доме это малозатратный вариант. Надо просто просверлить коронкой сквозное отверстие в стене, куда и будет вставлена водопроводная труба. Такой вариант также используется, если в доме нет подвала.

Если подвал есть, то водопровод провидится в него точно таким же методом или через вентиляционные продухи. После чего она разветвляется и через пол вводится в помещения, где установлены сантехнические приборы.

Узел ввода трубы в дом

Что касается внутренней части, то сегодня производители предлагают два варианта организации. Все дело в том, что колодец – не бездонная бочка, в нем объем воды ограничен. То есть, она всегда присутствует, но при работе насоса уменьшается. А пополнение может произойти через несколько часов. Поэтому предложено два варианта сбора воды внутри дома.

Вариант 1 — Установка накопительного бака

Это когда в одно из служебных помещений, лучше через стену которого производится ввод трубы, устанавливается накопительный бак любого типа. Он может быть пластиковым или металлическим, главное – резервуар должен быть герметичным.

В нем должно быть два патрубка: один сверху, другой снизу. К верхнему подсоединяется труба из колодца, ко второму внутренняя водопроводная разводка.

Накопительный бак

И еще один момент. В такую систему обычно устанавливают еще один насос, который располагают после накопительного бака. Именно он будет во внутренней трубной разводке создавать необходимое давление воды.

Вариант 2 — Установка насосной станции

Это совершенно другая технология организации водоснабжения частного дома из колодца, которую можно обозначить, как «под ключ». Насосная установка – это поверхностный насос в комплекте с накопительным баком (гидроаккумулятором), которые собраны на одной платформе. Их устанавливают в помещение дома, подключая с одной стороны к колодцу через ПНД трубу, с другой к водопроводной разводке по помещениям.

Насосная станция

Это автоматическая система, которая наполняет водой бак по мере его опустошения. Она программируется на определенный уровень жидкости в гидроаккумуляторе. Как только вода опускается ниже этого уровня, включается насос, который закачивает в него необходимую порцию воды. То есть, резервуар всегда находится в наполненном состоянии. К тому же в нем установлена мембрана, которая создает внутри емкости давление. Его хватает, чтобы распределить жидкость по потребителям с нормальным напором. То есть, при неработающем насосе напор воды во внутреннем водопроводе всегда находится под давлением.

Есть и третий вариант, который от двух первых отличается комбинированным подходом. То есть, в нем используется погружной насос и гидроаккумулятор, установленный в помещении дома.

Разводка труб водоснабжения

Если в доме есть подвальное помещение, то всю внутреннюю разводку надо провести там. Для этого придется обозначить места установки сантехнических приборов, и к каждому из них подвести пластиковую трубу с выводом через перекрытие.

Но внутренняя разводка – это не просто накопительная емкость и трубы, это различные приборы, которые отвечают за чистоту подаваемой воды. Поэтому в схеме водопровода обязательно используются фильтра грубой и тонкой очистки, а также несколько видов запорной арматуры и измерительных приборов (обычно манометры, измеряющие давление воды в системе).

Поэтому внутреннюю часть водоснабжения можно разделить на водоподготовку и трубную разводку.

Монтаж наружного водоснабжения

Рассмотрим основные критерии монтажа наружного водопровода

Глубина промерзания

Подводящие воду коммуникации, как правило, прокладывается на глубине. Для этого, организовывая водоснабжение частного дома, необходимо проводить раскоп траншеи

Важно учесть при подготовке уровень ее  глубины. Она напрямую зависит от того, насколько глубоко промерзает почва, а также от температуры, которой обычно подвержен каждый конкретный регион в разные поры года

Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя.

Типовая траншея для прокладки водопровода

Необходимо внимательно отнестись в этом вопросе к точке вывода трубопровода и учитывать следующие нюансы:

  • Рекомендовано сделать небольшой зазор, приблизительно 130-150 мм по всем сторонам в месте, где находится отверстие для установки и сварки трубы водоснабжения. Разрушение коммуникации станет минимальным в случае, если стена подвергнется проседанию или деформируется.
  • Дополнительная теплоизоляция необходима там, где проходящая между коммуникациями труба в результате недостаточного стыка находится на открытом воздухе.

Диаметр труб

Выбор трубы правильного диаметра позволит выполнить монтаж водоснабжения более экономичным.

Рассчитывать параметры линий, которые будут подводить холодное водоснабжение и ответвляющееся от него горячее водоснабжение и к пунктам потребления, необходимо от отправной точки – общей протяженности каждой линии.

Зачастую к дому прокладывают трубу, диаметром 32 мм. В редких случаях используют больший диаметр.

Утепление

Для того, чтобы утеплить трубопровод, необходимо использовать специальные, предназначенные для проведения таких работ, строительные материалы:

  • Пенопластовый утеплитель;
  • Стекловата;
  • Полистирольная «скорлупа»;
  • Базальтовая вата в цилиндрах.
  • Вспененная резина

Это основные материалы, выбор которых зависит от погодных условий в каждом отдельном месте, личных предпочтений и ценовой категории.

Водоснабжение скважиной

Можно выделить два типа скважин: скважина на песок и скважина на известняк.

  •     Скважина на песок. Данный тип скважины позволяет получить воду из жилы, расположенной на небольшой глубине (до 45 метров). После достижения нужной глубины её облагораживают и подключают насос для подачи воды. Подходит для водоснабжения небольших частных домов с суточным расходом воды около 500 литров. Главные недостатки данного типа скважины это быстрое заиливание и затруднительный ремонт.
  •   Артезианская скважина. Оптимальное решения для обеспечения загородного дома водой. Глубина бурения составляет 100-210 метров. Средняя подача воды такой скважиной достигает 10 м3/ч в час. Преимущества данного вида скважины это отсутствие заиливания и пересыхания. Также имеется возможность подключения нескольких домов одновременно. Самый главный и существенный недостаток возведения артезианских скважин это дорогое удовольствие, ввиду привлечения профессиональных бурильщиков и спецтехники.

    Для удобного обслуживания скважины рекомендуется делать смотровой колодец, или как его иначе называют кессон. Обустройство данного колодца позволяет использовать теплоизоляционные свойства земли в качестве естественного утеплителя.

Составляем проектную документацию

Составление проекта может понадобиться в случае, если происходит капремонт жилого дома с перепланировкой или он недавно построен. Для его разработки на основе полученных техусловий можно обратиться в частные архитектурные фирмы или к проектировщикам организации, являющейся собственником источника воды.

При его составлении учитывается количество жильцов в доме, объемы потребляемой воды, точки размещения санузлов и бытовой техники, наличие других источников поступления воды. Проектирующей организацией при разработке проекта понадобятся план участка и дома (чертежи жилого дома и топографическая съемка участка), тип применяемой в жилье сантехники, список эксплуатационных требований.

Готовый проект должен давать ответы на вопросы по:

  • выбору схемы разводки холодной и горячей воды при использовании водозаборного источника для системы отопления;
  • выбору материалов и размеров труб;
  • толщине стяжки, если водопроводная магистраль расположена в полу;
  • количеству материалов и сантехнической арматуры, необходимых и для проведения монтажных работ;
  • напору – требуются ли повысительные насосы для колодцев.

Заказчик должен получить от организации, имеющей право составлять проектную документацию, документ следующего содержания:

  • титульный лист с общими данными и пояснительной запиской;
  • генеральный план со схемой размещения основной водопроводной магистрали;
  • схему разводки водопроводной линии в доме с указанием основных узлов и точек размещения запорной арматуры;
  • аксонометрическую схему водопровода и котельной;
  • спецификацию используемых материалов и водопроводной арматуры.

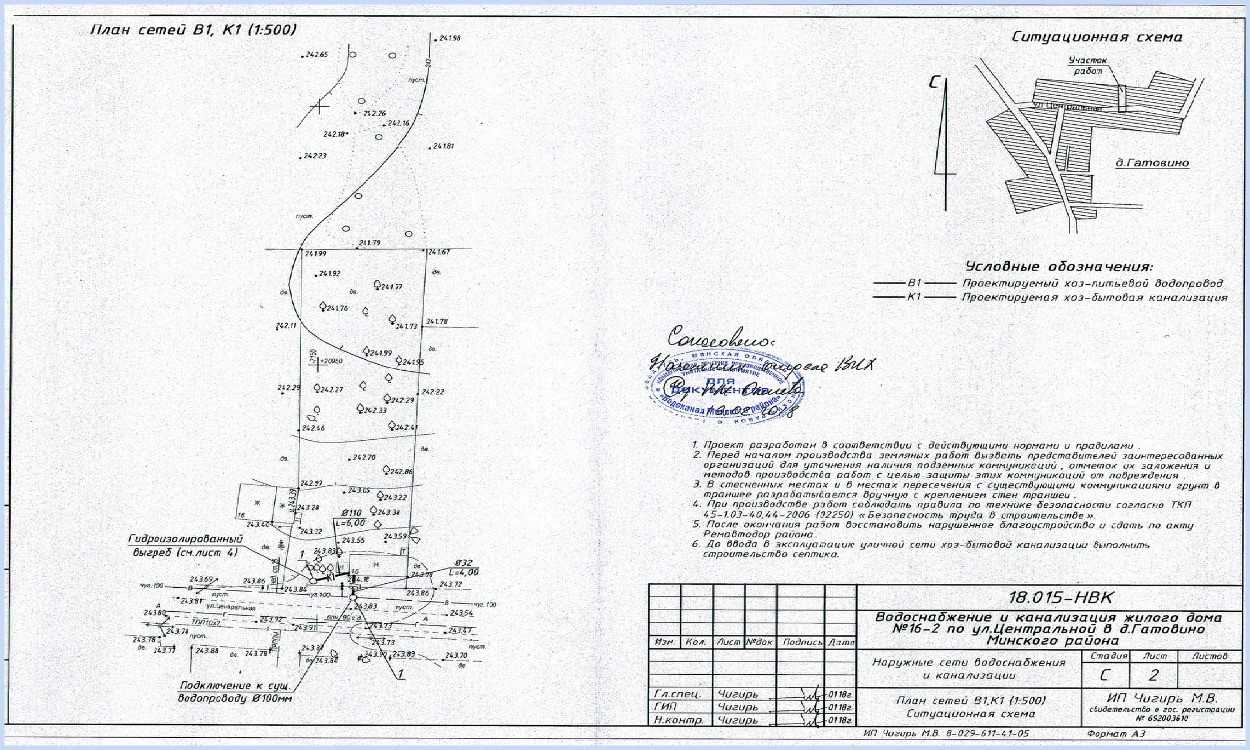

Рис.4 Проект подключения к водопроводу – пример

Организация зимнего водоснабжения

Система зимнего водоснабжения по своему составу мало чем отличается от летнего водопровода. В неё также входят следующие элементы: насос, водопроводные трубы, накопительный бак или гидроаккумулятор, сливной клапан.

При этом устройство зимней системы требует соблюдения некоторых правил.

Шаг #1 — утепляем насос для водоснабжения

Насос и питающий его кабель нуждается в утеплении. Для теплоизоляции насосной станции можно использовать готовые теплоизоляционные системы или соорудить кожух самостоятельно, используя минеральную вату, пенопласт или другие утеплители.

Место соединения насоса и водопроводных труб (приямок) также требует утепления. Обычно размеры приямка составляют 0,5 х 0,5 х 1,0 м. Стены приямка облицовываются кирпичом, а пол покрывается слоем щебня или бетонной стяжкой.

Оборудование, входящее в систему зимнего водопровода, не нуждается в утеплении, если расположено в приямке ниже уровня промерзания грунта

Шаг #2 — теплоизолируем гидроаккумулятор

Накопительный бак или гидроаккумулятор также должен быть утеплён. Бак выполняет функцию накопителя, позволяя системе водоснабжения работать бесперебойно.

При отсутствии накопительного бака система будет периодически отключаться, что приведёт к изнашиванию всех её элементов.

Для теплоизоляции гидроаккумулятора можно использовать следующие виды утеплителей:

  • пенопласт или пенополистерол;
  • минеральная и базальтовая вата;
  • пенополиуретан и вспененный полиэтилен;
  • рулонные мелкоячеистые утеплители с фольгированным слоем.

Процесс утепления заключается в устройстве внешней обшивки гидроаккумулятора с последующей отделкой конечным материалом при необходимости.

Если есть возможность, то желательно техническое помещение, в котором располагается гидроаккумулятор, утеплить. Этот шаг станет дополнительной подготовкой к зиме

Шаг #3 — заботимся о водопроводных трубах

Для утеплённого зимнего водопровода при глубине его укладки 40-60 см наилучшим вариантом будет выбор полиэтиленовых труб низкого давления.

В сравнении с металлическими они имеют следующие преимущества:

  • не подвержены коррозии;
  • низкий удельный вес;
  • просты в монтаже;
  • значительно дешевле по стоимости.

Диаметр труб рассчитывается исходя от планируемого водопотребления ещё на стадии проектировании системы водоснабжения.

Водопотребление зависит от количества проживающих в доме человек, наличия приборов-водопотребителей, объёма воды, используемой для полива и ухода за животными и других факторов.

Например, труба диаметром 25 мм имеет пропускную способность – 30л/мин, 32 мм – 50 мл/мин, 38 мм – 75 л/мин. Наиболее часто для дачных и загородных домов площадью до 200 м² используют трубы ПНД диаметром 32 мм.

А подробнее о том, как выбрать утеплитель для водопроводных труб читайте далее.

Шаг #4 — ставим сливной клапан и реле давления

Сливной клапан необходим для консервации системы, благодаря нему вода может сливаться в колодец. При небольшой длине водопровода, сливной клапан можно заменить обходной сливной трубой.

Реле выполняет функцию поддержания давления в водопроводе, обеспечивая его бесперебойную работу и не допуская разрывов и застоя воды. При достижении максимального показателя наполненности труб реле давления отключит насос.

Монтаж реле давления и сливного клапана не сложный, главное – это придерживаться схемы, рекомендованной производителем оборудования

Составление проекта

Начните с составления проекта системы. В первую очередь определитесь с оборудованием. Уточните места расположения точек водозабора, подсчитайте требуемое количество фитингов, выберите оптимальный материал изготовления и вид водопроводных труб.

Пластиковые трубы применяются чаще всего. Это долговечные и надежные изделия, в полной мере справляющиеся со всеми возлагаемыми на них задачами. При этом трубы из пластика не ржавеют, что позволяет зашивать их в стены, в отличие от металлических аналогов.

Составьте подробную схему будущего водопровода. На чертеже укажите все размеры. Так вы сможете рассчитать оптимальный метраж и определить нужное количество комплектующих. При этом комплектующие рекомендуется купить с 10-15-процентным запасом.

Также вы должны решить, будете ли вы самостоятельно выбирать и покупать все необходимое оборудование, либо же сразу купите готовую водозаборную станцию. В этом моменте руководствуйтесь своими личными предпочтениями.

Монтаж насосного оборудования в скважину

Перед тем как завести воду в дом в первую очередь на выходном патрубке насоса требуется установить обратный клапан, который защитит устройство от гидроударов. Далее нужно зафиксировать обжимную муфту и выполнить ее соединение с внешней частью трубопровода. Крепежные проушины можно использовать для погружения насоса в скважину, для этого нужно взять трос из оцинкованной проволоки в пластиковой оплетке, вставить в проушины и закрепить металлическими хомутами. Далее к тросу прикрепляют трубу, а через 2 метра от нее фиксируют кабель питания. Всю конструкцию опускают в скважину, при этом насос должен располагаться на высоте примерно 1 метр от дна. Чтобы добиться такого результата, нужно опустить насос на дно, сделать метку на тросе, затем поднять оборудование на 1 метр от этой метки.

При обустройстве водопроводной системы необходимо вы делить время на проведение теплоизоляционных и гидроизоляционных работ, особенно в месте ввода воды в дом от скважины. Непосредственно трубу также нужно утеплить и защитить от воздействия влаги.

В одном отсеке емкости находится вода, другой отсек заполнен воздухом. Для регулировки напора воды из насоса перед гидроаккумулятором устанавливают реле давления. Кроме того нужно сдать воду в лабораторию для проведения соответствующей экспертизы, затем продумать систему очистки воды и приобрести для этой цели фильтры.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

  • уложить их ниже глубины промерзания грунта;
  • закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

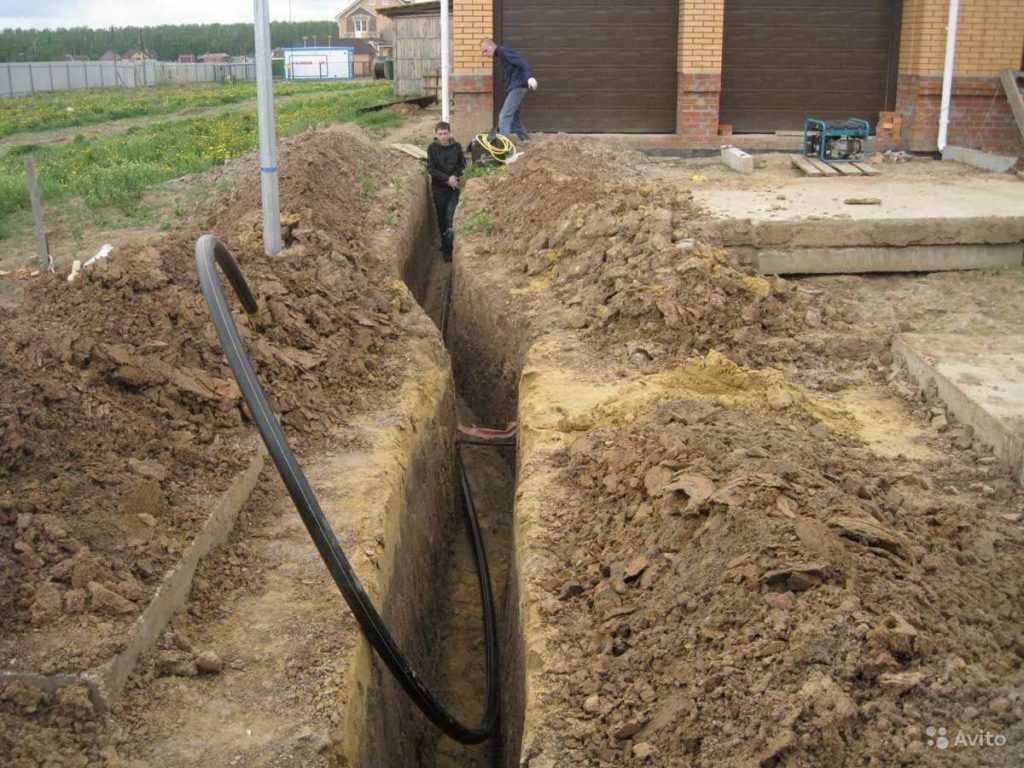

Глубокое заложение

Глубоко закапывать водопроводные  трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу. Зато водоснабжение частного дома из колодца и скважины не будет замеразть зимой

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания.  Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Способы организации коммуникации

Водоснабжение из скважины для коттеджа или дачного участка может иметь схему с насосной станцией

При выборе агрегата важно учитывать глубину скважины на даче и общую производительность источника. Также к параметрам выбора насоса нужно отнести и общий объем воды, который вы планируете использовать. Итак, разбираемся в схеме устройства системы водопровода своими руками на даче при помощи насосной станции:

Итак, разбираемся в схеме устройства системы водопровода своими руками на даче при помощи насосной станции:

Основным элементом в такой схеме помимо насоса является гидробак ёмкостью от 100 до 500 литров. Такой резервуар будет служить накопителем для воды и одновременно распределять давление в системе водоснабжения. Результат — отсутствие пневматического удара и воздушных пробок в трубах. Гидробак работает по такому принципу: насос накачивает воду в ёмкость. Как только мембрана поднимается до определенного уровня, идёт сигнал о том, что бак полон. Когда уровень воды в резервуаре падает, насос снова работает на подачу воды в ёмкость.

Эксплуатация и частые неисправности системы

Для нормальной эксплуатации системы водоснабжения, монтаж трубопровода внутри здания надо выполнять в легкодоступных местах. Чаще всего вам потребуется менять фильтра и подкачивать давление воздуха в гидроаккумуляторе, так что эти части надо расположить в максимальной доступности. Колбы фильтров, в жару, часто текут из-за возникающего конденсата, поэтому надо предусмотреть ёмкость для сбора воды.

Если вы пользуетесь водой в зимний период, и у вас часть водопровода оборудована обогревающим кабелем, то лучше не выключать его всю зиму. Кабели имеют автоматическую систему отключения и потребляют очень мало энергии.

Создать автономную систему водоснабжения из колодца своими руками вполне по силам владельцу частного дома. Рассмотренные выше рекомендации не догма, это лишь основные рамки при устройстве системы водоснабжения.

Особенности подключения к центральной магистрали

При наличии центрального водоснабжения в населенном пункте обустроить водопровод в частном доме совсем несложно. Особенно если магистраль проходит недалеко от объекта. После получения разрешения на подключение у организации, обслуживающей систему водоснабжения, в течение пары дней делается врезка в соответствии с техническими условиями и сметной документацией. Рытье траншей на необходимую глубину ведется с помощью спецтехники, поэтому на земляные работы уходит всего несколько часов.

Далее прокладывается трубопровод из стальных или полипропиленовых труб, устанавливается запорное оборудование в смотровом колодце и в доме. После завершения наружных работ приступают к разводке внутри помещения по схеме.

Особенности автономного водоснабжения частного дома из скважины

Система автономного водоснабжения дома состоит из трех главных частей:

  • источник воды;
  • насосная станция – состоит из насоса и гидроаккумулятора (накопительного бака);
  • трубопровод – обеспечивает перемещение воды от одного узла гидросистемы к другому вплоть до входа в дом.

При постройке дома система подачи свежей воды и канализация рассматриваются и проектируются вместе из-за сложности их реализации по отдельности. Кроме того, для нормальной работы основные узлы должны дополняться следующими второстепенными:

  • кессон – выполняет защитную функцию скважины и оборудования;
  • очистные фильтры;
  • водонагревательное оборудование;
  • управляющая автоматика.

Проектирование автономного водоснабжения – это начальный и один из главных этапов, так как система имеет сложное строение и множество особенностей функционирования. Для составления проекта чаще всего обращаются в специализированные компании или к частным экспертам. План состоит из множества элементов: необходимой документации, планирования размещения всех узлов, правильного выбора источника воды и расчетов, объединяющих все в единую систему. Также в проект может входить система дальнейшей разводки воды внутри дома. В конечном итоге по нему осуществляется бурение скважины и монтаж всего необходимого оборудования.

Летний домик на даче или частный дом в поселках вполне может получать водоснабжение из скважины. Можно пользоваться малогабаритной конструкцией или может быть применена самодельная модель скважинного типа. Только не забудьте про утепление конструкции, если вы решите провести ее своими руками.

Основные правила разработки схем

Необходимо знать основные правила составления схемы разводки для того, чтобы правильно и с необходимой подготовкой выполнить водоснабжение частного дома своими руками. Именно схема разводки горячего водоснабжения, а также для отдельного поступления холодного водоснабжения отражает все моменты, связанные с правильным расположением водонагревателя, мест, где находятся точки водоразбора. Также она фиксирует, где будут находится трубы водоснабжения, ведущие клапаны и проходные элементы.

В том случае, если планируется непрерывное поступление воды из скважины, либо выкопанного заранее недалеко от дома колодца, необходимо правильно определить местоположение насосной станции, фильтров и располагающихся непосредственно в этой системе клапанов обратного хода.

Правила разработки подобных схем не представляют сложности и включают следующие элементы:

  1. Накопительный бак по всем правилам монтажа подключается к основной водопроводной трубе. При подаче воды посредством использования центрального отопления, напор будет переменчивым. Это значит, что необходима установка дополнительного насоса, обеспечивающего стабильное давление воды.
  2. Перед поступлением воды в емкость, желательно обеспечить предварительную фильтрацию от посторонних примесей и мусора.
  3. Во время отсутствия воды, насос подвергается риску перегорания. Специально установленный датчик сухого хода позволит уследить за тем, чтобы питание было отключено вовремя.
  4. В том случае, если поступления воды будет осуществляться из скважины, стабильный напор позволит обеспечить установленная насосная станция. Она уже имеет встроенную защиту от перегорания.
  5. Поплавковый выключатель – необходимый элемент в схеме. Он будет служить защитой от переливания.
