Самостоятельная регулировка реле давления насосной станции

Как сделать реле своими силами

Новое реле стоит от 300 рублей (цена зависит от производителя, качества, рабочих параметров). При желании можно сделать элемент своими силами. Обычно за основу берут исправное реле, снятое с обычного бытового холодильника. Оптимальный выбор — устройства с обратной последовательностью срабатывания. Реле включается в работу по мере роста температуры внутри холодильного шкафа, отключается, когда значения падают.

Сконструировать реле своими руками можно по такой схеме:

Выставить расположение контактов, используя прозвон цепи.
Доработать область соединения реле с компрессором, присоединив патрубок с манометром к клапанному механизму, а контакты — к клеммным элементам внутри цепи двигателя.
Найти под крышкой винт для регулировки. Включить компрессор, соблюдая правильную последовательность вращений и одновременно контролируя цифры на манометре.
Установить нижнее положение, начать перемещать шток кнопки с лицевой части.
Вернуть крышку обратно, выполнить регулировку вслепую.

В целях повышения общей безопасности устройства во время эксплуатации интервалы регулировки давлений выставляют на отметках 1–6 атмосфер. В случае использования приборов с укрепленными сильфонами предельные значения возрастают до отметки в 10 атмосфер, и этого в большинстве случаев достаточно.

Дополнительные проверки

Когда самодельное реле готово, нужно проверить его работоспособность. Для этого обрезают трубку-капилляр, выводят скопившийся хладагент. Конец трубки вводят и впаивают в клапан загрузки.

Переподключают самостоятельно изготовленный прессостат к компрессорной управляющей схеме. Гайку присоединения реле к плате нарезают резьбу штока, закручивают контргайку, выставляя оптимальные пределы корректировок давления. Поскольку контактная группа стандартного реле от холодильника рассчитана на значительные токи, у вас получится скоммутировать цепь высокой мощности.

Если сделаете все правильно, то получите надежный долговечный прибор для регулировки работы привода электрического двигателя. Самостоятельно сконструированное реле давления не такое универсальное и практичное, как покупное, но для решения простых задач подходит.

Когда требуется повысить мощность, функциональность устройства, применяют упрочненный сифон.

Устройство и принцип работы

Прибора включает 4 основных структурных элемента:

Чувствительный элемент.
Регуляторы, задающие нижний и верхний уровни срабатывания устройства.
Узел (механический или электронный), сравнивающий реальный напор с заданным.
Коммутационные элементы, управляющие насосом.

Действия прибора можно описать упрощенным алгоритмом. При низком напоре реле подает напряжение на двигатель. Насос работает, вода нагнетается в трубы.

При высоком, наоборот, прибор обесточивает двигатель. Насос останавливается, прекращает качать воду. В результате напор в трубах всегда остается в приемлемом диапазоне (чаще всего от 1.2 до 2.4 бар).

Реле запускает насос только по необходимости, поддерживает приемлемый уровень напора воды. Это продлевает жизнь насоса, других приборов и агрегатов.

Механические или электронные реле

Реле давления воды для насоса бывают двух разновидностей: механические и электронные. Механические модели намного дешевле, поэтому предпочтение, как правило, отдается именно им, а электронные с удобной автоматикой, хоть и проще в процессе эксплуатации, но менее популярны.

Помимо этого, механическая конструкция способна поддерживать в системе комфортный напор. Главная характеристика такого устройства — номинальное рабочее давление, которое варьируется в пределах 1,5-6,0 бар.

Однако у электронных приборов имеются несколько существенных преимуществ:

Постоянная регулировка давления насосной станции за счет подвинчивания пружин остается в прошлом. Настраивать и регулировать реле давления электронного типа после монтажа не нужно.
Установить электронный прибор очень просто. С этим делом справится даже новичок без особых навыков и специального образования.
Срок эксплуатации почти такой же, как у долговечной механической модели.

Стоимость электронного приспособления регуляции напора составляет 2 000-4 000 рублей. Если потратить немного времени на обход нескольких точек продаж, то можно приобрести качественной устройство по справедливой цене. Сильно экономить тоже не стоит, так как высока вероятность, что дешевый механизм быстро выйдет из строя.

Установка

В правилах, которые устанавливают требования к системам водоснабжения и канализации указывается, что монтаж регуляторов давления воды выполняется на вводе после запорно-регулирующей арматуры до приборов регистрации. В этом случае редуктор обеспечит полноценную защиту всех гидравлических бытовых устройств, в том числе и счетчика воды и узлов фильтрации.

В целях оптимизации и измерения напора в магистральном водопроводе и во избежание сбоев в системе водоснабжения рекомендуется установить специальный редуктор. Прибор для квартиры также позволит избежать возможных поломок оборудования вследствие гидравлических ударов.

Редуктор монтируется к стояку за приборами учета и очистным фильтром. Крайне рекомендуется, чтобы водопровод располагался по горизонтали, а редуктор – между двумя запорными арматурами. Регулятор давления устанавливается по вертикали, так как монтаж в горизонтальном или наклонном положении недопустим.

Процесс монтажа редуктора ничем не отличается от монтажа счетчика воды или очистного фильтра. Направление потока воды обозначается стрелкой на корпусе прибора, а манометр или гнездо для его расположения находится в верхней части регулятора.

Перед монтажом редуктора следует начать работу с перекрытия воды, а при необходимости устанавливаются входные запорные вентили, куда присоединяется механический очистной фильтрующий элемент. Также нельзя забывать о шаровом кране, который монтируется на мембранный бак регулятора.

Устройства для частного домовладения призваны выполнять такую же функцию, что и для квартир. Только для водоснабжения частных домов используются насосные станции. Редукторы устанавливаются на месте подключения домашней сети к трубопроводу. Также следует позаботиться об очистном фильтре, который монтируется на вводе в домашний трубопровод. До регулятора давления на насосной станции и после устанавливаются запорные вентили.

Давление в баке насосной станции

Давление в баке насосной станции можно настроить самостоятельно.

Пошагово это выглядит так:

Для начала проверяют в пустом расширительном баке насосной станции давление воздуха при помощи автоматики.
Корпус расширительного бачка насосной станции на ресивере имеет клапан, при помощи которого накачивается воздух в расширительный бак или, наоборот, уменьшается давление.
Давление в баке насосной станции без жидкости можно измерить при помощи манометра.

Воздух в пустом баке можно накачать, используя автомобильный насос. Это позволяет избегать преждевременного выхода из строя резиновой диафрагмы расширительного бака станции.

Используя установки поршневого типа, необходимо применять реле давления воздуха для компрессора. На сегодняшний день компрессоры сразу же имеют заводские настройки, которые подходят для работы с большим количеством типов пневматических инструментов.

Подключение реле давления воды

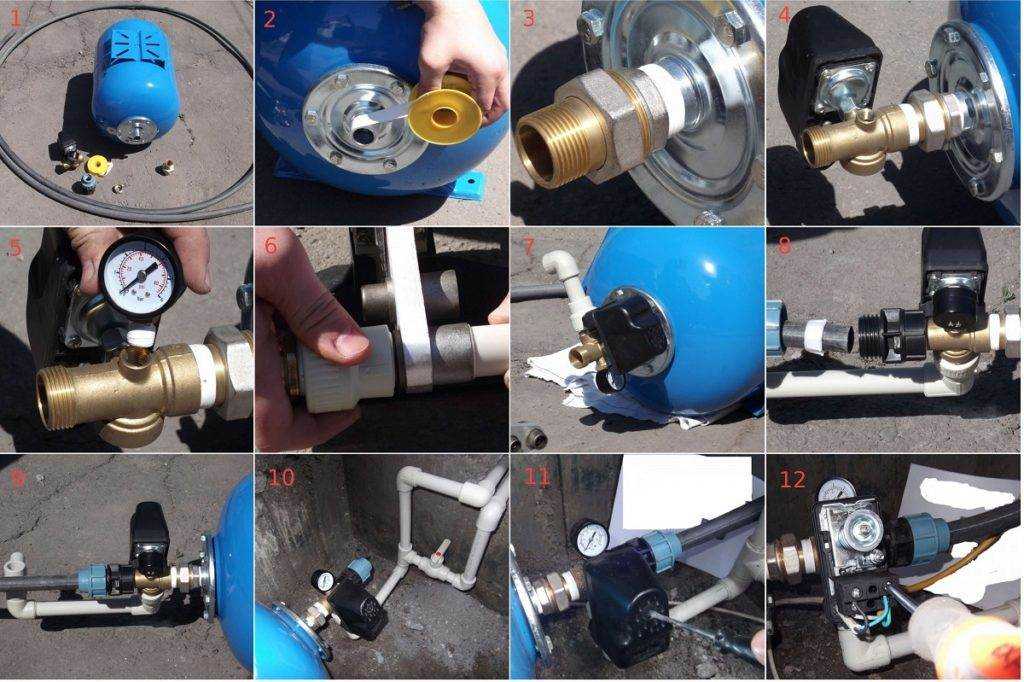

Пошаговая установка реле давления в систему водопровода

Одновременно присоединяется к электроснабжению и водопотреблению, предназначается на постоянное подключение. Перед тем, как начать подключать реле давления — разберитесь в деталях.

Электрическая часть

Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Понадобится одножильный медный кабель сечением 2,5 квадратных мм. Рекомендуется устанавливать в комплексе автомат и УЗО. Основные характеристики выбираются по потребляемому насосом току, ведь само реле много электроэнергии не требует.

Устройство реле давления для насосной станции оборудовано:

разъемами фазы и нуля от источника питания;
такими же контактами от качающей станции;
заземление соединяется с такой же разводкой от источника питания и станцией задающей напор.

Все провода прочно фиксируются согласно требованиям стандартного подключения. Спустя час, контакты следует проверить и подтянуть при

необходимости.

Подключение к водопроводу своими руками

Существуют различные схемы подключения реле к водопроводу:

для удобства используется специальное устройство со штуцером на пять выводов;
применяются различные фитинги;
рекомендуется комплектовать водопровод фильтрами, обеспечивающими продолжительность эксплуатации.

В результате, получается качественное водоснабжение с одинаковым напором. Оно позволяет использовать различную сантехнику.

Преимущества и недостатки

Модели ЭРД, представленные сегодня на рынке, друг от друга отличаются незначительно. Чаще всего, это небольшие расхождения в величинах настроек.

Но все они обладают неоспоримыми преимуществами, которые влияют на выбор потребителя:

Компактные размеры, не требующие большого пространства для монтажа, малый вес.
Корпус хорошо защищен от влаги и механических воздействий.
Простота установки и подключения к электросети и электродвигателю – соединения прибора оснащены вилкой и розеткой.
Устройство 3 в 1 не требует дополнительного монтажа манометра и реле сухого хода.
Устанавливается с насосами разного типа (погружными и поверхностными).
Работает с электродвигателями любой мощности.
Широкий диапазон настроек, который позволяет учитывать все особенности системы водоснабжения.
Простота в работе с меню настроек.
Наглядность цифровой индикации показаний и режимов.
Возможность устанавливать не только значения давлений, но и время задержки включения и выключения.
Дополнительные функции: режимы разрыва, утечек, полива.

ЭРД – сложный прибор, поэтому обладает недостатками, присущими всем электронным устройствам:

Сравнительно высокая цена, 2700-3150 руб.
Повышенная требовательность к качеству потребляемого электропитания. В случае скачков напряжения в сети необходим стабилизатор.
Необходимость в установке дополнительного пускателя, если потребляемая мощность электродвигателя насоса больше 1,5 кВт.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны

Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

Поэтапный разбор работы датчика давления:

По открытию крана вода начинает поступать из бака.
По мере убывания жидкости в насосной станции давление постепенно снижается.
Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
По закрытию крана бак наполняется водой.
Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Диагностика системы

Сбой в работе насоса — еще не повод для поспешного вывода о неисправном реле давления, и не надо спешить пытаться сразу провести ремонт или регулировать его.

необходимо предварительно принять простые меры:

Внимательно осмотреть на герметичность систему водоснабжения.
Провести ревизию и, при необходимости, почистить фильтры.
Обратить внимание на давление в гидроаккумуляторе станции.

Поводами для периодических отключений, а в последующем и полной его остановки могут быть:

Воздушная пробка в заборной магистрали и нагнетательном отделе насоса.
Обмельчание источника.
Поломка либо засорение обратного клапана насоса.
Неисправность мембраны гидроаккумулятора.
Снижение давления в гидроаккумуляторе.

О завоздушивании системы водоснабжения можно понять по пузырькам и прерыванию водяного потока.Для решения проблемы часто бывает достаточно проверить герметичность соединений и заменить изношенный сальник.

В остальных случаях, требуется чистка фильтров, обслуживание или замена вышедшего из строя оборудования.

Основные правила установки параметров

В новом оборудовании обычно установлены заводские настройки, однако лучше их проконтролировать.

Так как в случае поломки новой системы водоподачи (при неправильно установленной начальной регулировке) есть возможность отказа от использования оборудования и возврат финансов.

Перед настройкой следует знать рекомендуемые параметры для установления допустимого давления. Его вычисление проводится с учётом предполагаемого применения (частота использования, время года эксплуатации и т. д.)

Вычисление проводится в 3 шага. Определяются давление воды внутри гидроаккумулятора, а также уровень запуска помпы и выключения насоса, каждый из которых имеет свои особенности.

Внутри емкости

Показатель внутри ёмкости должен быть выше, чем в наивысшей точке расхода — к длине труб верхней точки расхода воды нужно добавить 6, а затем разделить на 10.

Но если точек употребления много или существует большое разветвление трубопровода, то следует провести расчёт:

Вид оборудования	Коэффициент использования, Cx	Количество каждого вида, n	Произведение Cx*n
Туалет	3
Душ	2
Ванная	2
Кран в раковине	6
Биде	1
Кран в кухне	2
Стиральная машина	2
Машина для мытья посуды	2
Кран для полива	2
Суммарный коэффициент Су равен = ______

Определить общее количество расхода воды, то есть составить перечень квартир, использующих воду в доме, и указать количество каждого технического оснащения.
Заполнить таблицу и вывести показатель.
С помощью таблицы, которая представлена ниже, определить значение максимального расхода воды. Если число нечётное, то нужно выбрать максимально приближённую цифру.

Су	4	6	8	10	12	14	16	18	20	25	30	35
	12	18	24	30	36	40,8	46,8	51	55,8	67,8	78	87,6

Следует помнить, что если значение слишком низкое, то вода не станет поступать к приборам. Если оно высокое — гидроаккумулятор будет постоянно пустой, а также существует риск разрыва мембраны.

Уровень запуска помпы и отметки выключения

Включение рассчитывается путём суммирования следующих значений:

необходимый напор в верхней точке расхода воды;
разница между наивысшей точкой подачи воды и месторасположением насоса.

Для вычисления давления в последней точке используется формула: давление = (дистанция к верхней точке расхода +6)/10.

Верхней точкой забора считается ванная комната на верхнем этаже. Находится отрезок пути от него до места установки насоса. Чем больше расстояние, тем сильнее напор необходим для подъема воды. Например, для здания в 2 этажа значение будет 7 м, то есть P = (7+6)/10 = 1,3 атмосферы.

Отключение рассчитывается так: к давлению отключения добавляют 1 и вычитают 1,5 бар. Значение выключения определяют с помощью манометра, а затем проводят расчёт.

Если при выключении насоса натиск составляет больше, чем максимально возможное давление, значит анализ выполнен неправильно.
