Водоснабжение частного дома из скважины: схема коммуникаций

Скважина на приусадебном участке – достоинства автономного водоснабжения

Для водоснабжения частного дома могут использоваться различные источники водозабора: централизованный водопровод, колодец или скважина.

Водоснабжение частного дома из скважины имеет некоторые преимущества:

  1. Автономность подачи воды. Контроль над объемами водоснабжения домовладелец устанавливает самостоятельно.
  2. Высокое качество и экологичность воды. Простая и артезианская скважина имеет достаточную глубину, поэтому вода из них не содержит вредных соединений и примесей.

Экономическая эффективность. Конечно, бурение скважины и проведение водопровода к дому – удовольствие не дешевое, но со временем, эти расходы окупаются, так как отсутствуют коммунальные платежи за использованные кубометры воды.

Первым делом необходимо определиться с типом скважины: «песчаная» или артезианская.

«Песчаная» скважина имеет глубину 40-50 метров – до верхних водоносных слоев песчаного горизонта. Если попасть на русло подземной реки, то уровень бурения скважины можно сократить и до 15 метров.

Достоинства скважины «на песок»:

  • качество воды лучше, чем в колодце или централизованной магистрали;
  • скорость обустройства скважины (2-3 дня);
  • пробурить скважину можно без привлечения специальной техники.

Недостатки «песчаной» скважины:

  • невысокая производительность – около 1,5 м3/час;
  • срок эксплуатации – до 10 лет;
  • вода может содержать примеси;
  • нуждается в периодической прокачке.

❝«Песчаная» скважина подойдет для сезонного водоснабжения дачи, для коттеджа или частного дома лучше обустраивать артезианскую скважину❞

Глубина артезианской скважины может достигать 200 метров – затрагивает водоносный слой известковых пород. Бурение артезианской скважины надо обязательно согласовать, так как известковый водоносный слой считается стратегическим запасом государства.

Достоинства артезианской скважины:

  • высокая производительность – около 10 м3/час;
  • неограниченный запас известковых вод;
  • срок эксплуатации – около 50 лет;
  • высокое качество воды;
  • вода подается под большим давлением.

Недостатки артезианской скважины:

  • необходимость согласования проекта и получения разрешительных документов;
  • высокая стоимость бурения скважины (работы должны выполняться специализированной компанией).

Подключение скважины к дому и внутреннее обустройство

Этап обустройства и подключения считается наиболее простым процессом. Все работы делают своими руками. Главное правильно собрать систему. Никаких трудоемких процессов здесь не наблюдается.

Организация внутреннего оборудования для «чайников»:

  1. Сначала выбирается место для установки оборудования.
  2. На входную трубу монтируется реле давления. Оно определяет напор воды.
  3. Далее устанавливается фильтр грубой очистки. Это элементарная защита от крупных частиц.
  4. Затем монтируется гидроаккумулятор. Благодаря ему будет поддерживаться рабочее давление после отключения насоса.
  5. Далее выполняют разводку водопровода по дома.

Гидроаккумулятор имеет определенный объем, который является запасом жидкости. Но использования слишком больших конструкций является нерентабельным. Лучше взять несколько механизмов меньших габаритов. Так не пострадает давление и можно будет длительный срок пользоваться скважинной без включения насоса.

Схема обвязки скважины на воду: подключение трубопровода

Для подводки воды в домик необходимо провести трубопровод. Для этого потребуется вырыть траншею. С помощью специальных отверстий необходимо ее подключить к кессону. Глубина траншеи должны быть ниже уровня промерзания грунта, а подключение к дому выполняется на уровне цокольного этажа или подвального помещения.

Заранее следует выбрать трубы для укладки. Лучше всего использовать полипропилен. Пластик прочный, гладкий и долговечный материал. Такие трубы приобретаются в рулонах. Их не нужно резать и стыковать, что очень удобно при монтаже.

Последовательность проведения трубопровода:

  1. Подготовка траншеи. На низ ямы следует уложить слой песка толщиной 5 см. Материал уплотняется с помощью воды и утрамбовки. Поверхность потребуется разровнять.
  2. Дальше укладывают трубы. На них монтируют тройник. С одной стороны с его помощью подключается водопровод. С другой стороны устанавливают кран. Он используется для технологических работ и снятия давления.
  3. Обычно к трубе помещают привод, который питает насос. Но по правилам делать такой подвод запрещается. Все кабели выводят в другую траншею. При этом используют гофрированную защиту.
  4. После всех манипуляций трубу засыпают землей. Но обязательно следует предусмотреть утеплитель и защиту от трения.

Для защиты трубы от нагрузок можно сделать специальный бетонный короб. Нередко используют кожухи для труб. Они выполняют не только защитные функции, но и утеплителя.

Варианты автономного водообеспечения

Владелец загородного дома при решении проблемы водоснабжения может выбрать одну из следующих схем устройства системы.

Первый способ. Автоматизированные насосные станции

Если на участке устроена скважина незначительной глубины и уровень воды в источнике является достаточным, то можно подключить насосную станцию или ручной насос. При выборе для водоснабжения частного дома схемы этого типа система автономной подачи воды будет работать следующим образом: погружной насос заставляет жидкость течь в гидропневматический бак, имеющий объем порядка 100-500 литров.

В конструкции водонакопительной емкости присутствуют следующие элементы:

  • резиновая мембрана, которая выступает в роли разделителя;
  • реле.

Задача последнего заключается в выборе необходимого давления воды в баке. Когда бак наполнен водой, насос бездействует. В те моменты, когда владелец начинает потреблять воду для своих нужд, подается сигнал на насос, который включается в работу и откачивает воду.

Таким образом, при подобном варианте водоснабжения насос может непосредственно подавать воду в дом, работая в непрерывном режиме, или же бездействовать до того момента, пока в системе давление не упадет до установленного уровня. Тогда он начинает закачивать воду, пока гидропневматический бак снова не станет заполненным. Непосредственно для гидробака можно выбрать любое место дома, которое посчитает наиболее подходящим сам владелец. Обычно это устройство размещают в подсобном помещении.

Между кессоном и местом, где труба будет вводиться в дом, необходимо вырыть траншею, а на дно уложить трубу водопровода вместе с электрическим кабелем, который обеспечит работу насосной установки.

При наличии достаточных финансовых возможностей владелец может дополнить эту систему и нагревательным электрическим кабелем. Выполняя свою основную задачу, он вдобавок ко всему обеспечит защиту трубы водопровода от замерзания.

Второй способ с установкой глубинного насоса

Если выбрана подобная схема водоснабжения, то в этом случае основная роль будет отводиться глубинной насосной установке, функция которой будет заключаться в откачивании воды из скважины в накопительный бак. Для размещения последнего отводится место на возвышенной точке дома.

Подобный вариант установки бака позволяет добиться эффекта водонапорной башни, в результате обеспечивается перепад высот между гидробаком и точками подключения, что позволяет поддерживать давление, когда один миллиметр водяного столба соответствует 0,1 атмосферы. В качестве материала для подобного резервуара может использоваться нержавеющая сталь или пищевой пластик. Что касается вместимости бака, то она может достигать 500-1500 литров.

Желательно, чтобы емкость бака была максимальной: это положительно скажется на запасе воды. Тогда при возникновении перебоев в подаче электроэнергии вода будет естественным путем течь в кран.

Нелишним в системе будет и концевой поплавковый выключатель. Благодаря этому приспособлению можно создать условия, при которых насосная установка сможет в автоматическом режиме включаться в ситуации, когда в баке будет падать уровень воды.

Принимая решение о подборе подходящего варианта насоса, необходимо обращать внимание на такой параметр, как производительность скважины. Хотя мощность используемой установки будет сказываться лишь на времени, которое будет требоваться для наполнения водой накопительной емкости, все же принимать решение о покупке насосного оборудования желательно с учетом максимальной нормы потребления воды в доме

При погружении в скважину глубинного насоса и трубы водопровода за ними необходимо опустить электрокабель. Причем насосное оборудование фиксируют при помощи оцинкованного троса посредством лебедки, которая должна быть размещена внутри кессона. Чтобы обеспечить оптимальный уровень давления в системе и не допустить откачивания воды обратно в скважину, необходимо позаботиться об установке обратного клапана, для которого выбирается место выше насоса.

Когда все составляющие системы окажутся на своем месте, все, что останется сделать владельцу – убедиться в правильности размещения внутренней разводки к точкам подключения и подвести от щитка управления к оборудованию питающий кабель.

Для чего нужен кессон

Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.

1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины

Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного «погреба», в котором достаточно места даже для накопительной ёмкости.

Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте

Особенности монтажа

Обращая внимание на громадный опыт предшественников, организуем систему автономного горячего и холодного водоснабжения. Для этого нам понадобится:

  • Наличие источника (скважины или колодца);
  • Центробежный насос;
  • Система очистки;
  • Гидроаккумулятор или другое оборудование по управлению производительностью насоса;
  • Водопроводные трубы, вентили, клапаны;
  • Измерительные приборы;
  • Оборудование для установки двухконтурного котла (для отопления и подогрева воды) или бойлера.

Насос располагают в отдельном помещении или в подвале. Водопровод начинается с трубы, зафиксированной в колодце на высоте до 400 мм от его дна. При подключении насоса, в схеме перед ним, устанавливается фильтр грубой очистки и обратный клапан. После него устанавливается манометр и средство для тонкой очистки воды.

Для забора воды из скважины можно установить насос над скважиной как в кессоне, так и в теплом помещении.

Особенности подбора труб

Трубы для домашнего водопровода можно взять пластиковые, стальные, медные либо металлопластиковые. Дороже всего обойдется медь. Зато трубопроводы из нее не подвержены коррозии и деформации при нагреве (охлаждении), а также им не страшны примеси в воде и гидроудары.

Внутренний диаметр труб подбирается исходя из расчетного объема потребления воды сантехническими приборами, подключенными к конкретному участку водопровода. При этом трубное изделие при сечении внутри 25 мм способно пропустить около 30 л/мин, а при 32 мм – порядка 50 л/мин. Обычно эти два размера чаще всего и выбирают для монтажа внутридомовой водопроводной системы. Если взять трубы меньшего диаметра, то они будут шуметь, так как для повышения их пропускной способности придется повышать давление воды.

Виды труб для водоснабжения

Чтобы провести своими руками наружный участок водопровода, обычно берутся из трубы с теплоизоляцией сечением в 32 мм

Этот трубопровод будет лежать в земле, поэтому его утеплению надо уделить особое внимание. Он не должен перемерзнуть по зиме

Подземный трубопровод

Схема внешнего трубопровода с системой подогрева трубы.

Также пригодится поворотное соединение для ПНД-труб и набор дополнительных фитингов. Используйте только качественные изделия, мы рекомендуем остановить выбор на итальянских производителях.

Итак, инструкция по прокладке труб от скважины к дому:

На глубину промерзания почвы (для каждого региона своя, средняя полоса России – около 5 метра) выкапываем траншею от скважины к дому. Лучше прокладывать коммуникацию по кратчайшей прямой линии, так как тогда не понадобятся поворотные стыковочные узлы, да и расход материалов будет ниже;

Производим земляные работы

На дно траншеи подсыпаем слой песка высотой 10 – 20 см, с небольшим уклоном в сторону скважины (1% будет достаточно). На эту подсыпку укладываем трубу;

Укладываем трубу на песчаную подушку.

Один конец шланга заводим в кессон и соединяем с помощью колена и фитингов с водоподъемной трубой;

Заводим трубу в кессон и соединяем ее с подъемной веткой.

Второй конец заводим в специальное отверстие в фундаменте дома или цоколе, место входа снабжаем втулкой из пластика и тщательно герметизируем силиконом или другим герметиком;

Делаем ввод сквозь стену фундамента или цоколя.

Трубу засыпаем слоем песка так, чтобы она была укрыта на высоту 15 см, затем засыпаем траншею землей. Камни в земле попадаться не должны, трамбовать засыпку нельзя.

Обсыпаем трубу и закапываем траншею.

В нижней части трубы лучше предусмотреть дренажный кран для слива воды из скважины в случае консервации участка на зиму.

В нижней точке горизонтальной трубы или на вертикальном участке внутри скважины можно врезать кран для слива воды.

Устройство источника выбираем самый лучший

Еще до начала работ необходимо выбрать наиболее подходящую систему подведения воды к дому

На этапе планирования важно решить 2 задачи:

  • выбор наиболее подходящего источника;
  • поиск оптимального места для установки — от этого будет зависеть схема подвода жидкости.

Виды

Водоснабжение дома может обеспечить песчаная или артезианская скважина. Эти варианты различаются по типу оборудования, производительности и стоимости, поэтому перед тем как провести воду в дом, следует изучить все основные характеристики.

Песчаная. Такая скважина отличается относительно небольшой глубиной — в пределах 10-50 м. Из этого слоя удается извлечь чистую воду, однако обойтись без фильтров не получится. Объясняется это возможным присутствием в жидкости различных примесей.

Из преимуществ стоит назвать сравнительно небольшие затраты на покупку оборудования и бурение. В списке недостатков — небольшой срок службы (около 10-15 лет) и малая производительность. Такое устройство водопровода может подавать не более 5 куб.м/час. Чаще всего песчаные скважины рекомендуют для установки на даче или в небольшом коттедже, где проживают 1-3 человек.

Артезианская. Для такого источника необходимо делать скважину глубиной от 100 м и более. Есть у такой скважины в частном доме плюсы и минусы. Из преимуществ выделяют:

  1. Высокая производительность — около 10 куб.м/ч. Благодаря таким показателям источник может обеспечивать водой участок и коттедж с 4-6 жильцами.
  2. Чистая вода.
  3. Длительный срок эксплуатации до 50 лет.

Выбор места

Расположение скважины крайне важно, так как эта схема влияет на удобство эксплуатации и срок использования. Наиболее важными являются несколько показателей

  1. В доме или вне дома. Несколько лет назад была востребована скважина внутри дома. Этот вариант является максимально удобным в тех коттеджах, где кухня размещается в цокольном помещении. Недостатком можно назвать сложность промывки оборудования в случае его засорения. При выходе из строя первого источника бурить скважину рядом второй раз не получится. Чтобы облегчить доступ к основному оборудованию, стоит выбрать место за пределами дома.
  2. Удаленность от септика или выгребной ямы. На супесях и суглинистых грунтах водонасосное оборудование должно располагаться на расстоянии от 20 м и более от выгребных ям. Если речь идет о песчаном грунте, то бытовые стоки должны быть на удалении 50 м и более.
  3. Расстояние до фундамента. Небольшой колодец для водоснабжения в частном доме должен находиться на расстоянии 5 и более метров от фундамента. Объясняется это тем, что при всасывании жидкости со скважины насос будет вытягивать и мелкие частицы рыхлого грунта. Если на территории планируется установка артезианского источника, то он мало влияет на слои грунта.
  4. Стоимость. Чем дальше от коттеджа будет находиться колодец, тем больше вложений потребуется для прокладки водопровода.

Информация о трубах

Водопроводные трубы из сшитого полиэтилена

Сшитый полиэтилен для подвода к водоразборным точкам используется, как правило, при необходимости подземной прокладки, особенно когда траншея прокопана не по прямой линии, а с поворотами. Такой материал гораздо дешевле полипропилена и металлопласта, поэтому в 99% случаев именно его используют на участке между домом и скважиной. По цвету он может быть разным (синим, жёлтым, красным, но чаще всего – чёрным).

Фитинги для полиэтиленовых труб

Для стыковки, разветвления, переходов на другой диаметр и поворотов полиэтиленовых труб используются специальные резьбовые фитинги: переходники, муфты, тройники, уголки (колена) и редукции, которые вы видите на фотографии. У таких соединений есть явное преимущество – они сделаны из полиэтилена, не подверженного коррозии и их не нужно сваривать.

Допустимое перманентное давление до 6 атм
Внешний ø мм Внутренний ø мм Толщина стенки, мм Масса кг/мпогонный
25 21,4 2,0 0,151
32 27,76 2,0 0,2
40 35,4 2,3 0,286

Труба PPR PN-20 в разрезе – указаны все имеющиеся слои

Полипропиленовые трубы (PPR) дополнительно маркируются такими буквами, как PN-x атм, где x означает, что такая труба способна выдерживать такое то постоянное давление на протяжении 50 лет. Они могут быть фольгированнымми (PN-20 и PN-25) и без армирования (PN-10 и PN-16). В домашних условиях для монтажа обычно применяют PPR PN-20 как для холодной и горячей воды, так и для отопления (PPR PN-20 ещё называют универсальной трубой).

Показатели PN-10 PN-16 PN-20 PN-25
Рабочее давление, атм 10 16 20 25
Рабочая температура, ⁰C 45 60 95 95

Таблица рабочих параметров полипропиленовых труб

Считается, что PN-10 и PN-16 предназначены только для холодной воды и это подтверждается практикой, но при этом PN-10 пригодно разве что для оросительных систем, хотя PN-16 всё-таки можно укладывать для разводки водоснабжения. А вот PN-20 используют чаще всего, причём, как для ХВС и ГВС, так и для отопления. У PN—25 несколько толще стенка, но сантехники такую PPR используют крайне редко по той причине, что армирующая алюминиевая фольга находится очень близко к поверхности. Для того чтобы сварить PPR с каким-либо фитингом её сначала обрабатывают шайвером, срезая верхний слой вместе с армированием и только после этого сваривают.

Полипропиленовые фитинги и кронштейны

У полипропиленовых фитингов и кранов эксплуатационный ресурс идентичен трубам, то есть, это 50 лет гарантии, которую дают нормальные (имеющие патент) производители на свою продукцию. Конечно, тот же PPR кран выглядит не так красиво, как стальной или медный, но вы видели где-нибудь металлическую запорную арматуру, на которую бы кто-то из производителей дал такую гарантию по сроку годности?! Конечно же, нет, и в этом заключается главное качество полипропилена и его одобрение всеми профессиональными сантехниками.

О скважинах

Существует три основных разновидности водозаборных скважин:

  • Абиссинская («забивная игла») с дебетом около 0,5 кубов/час;

  • «На песок» с водоотдачей до 1,5 кубов/час;

  • Артезианская («на известняк») с выходом воды от 3 кубов/час.

Все виды водоснабжения на одном фото

Первые два варианта рассчитаны на бурение до первого водоносного слоя. Их выбирают для обустройства при относительно неглубоком залегании воды (до 20–30 метров от поверхности). Чтобы их пробурить для личных нужд возле своего дома, необходимо лишь пригласить соответствующих специалистов с ручным или автоматическим буровым оборудованием. Ничего согласовывать с госорганами здесь не требуется – бури дырку в земле и вставляй туда обсадную трубу с насосом внутри.

Артезианская скважина более сложна в устройстве. Она забуривается на глубины в 70–120 метров до известковых водоносных слоев. А для этого требуется тяжелая техника. Система автономного водоснабжения загородного дома на ее основе создается только в крайнем случае, когда вода залегает на участке очень глубоко.

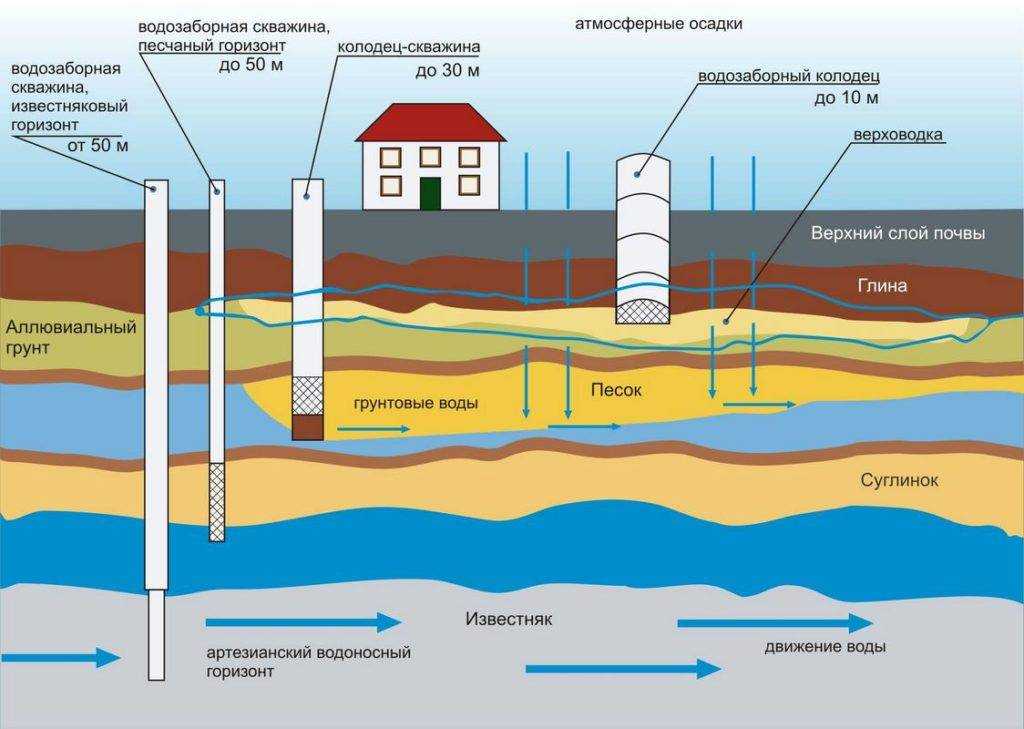

Схема артезианской скважины

Для семьи в 2–4 человека вполне хватит абиссинского либо «на песок» варианта. Но если водопровод будет использоваться большим количеством людей, то без артезианского аналога не обойтись. Причем здесь придется готовить сначала проект, а после и ставить такую глубинную скважину для частного дома на учет. Плюс по стоимости буровых работ водозаборная конструкция «на известняк» получается далеко недешевой.

Этапы работ с насосной станцией

  • Сначала в схему водопровода на даче включаем обсадную трубу с фильтром, которую опускаем в скважину. При этом устройство дна источника должно быть таким, чтобы фильтр на конце колбы не доставал забоя на 40-60 см. А чтобы труба самопроизвольно не касалась дна, её лучше зафиксировать на специальный длинный штырь, который будет упираться в грунт.
  • Следующий шаг — прокладка труб водоснабжения на даче/в коттедже своими руками. Их необходимо укладывать в заранее подготовленные траншеи ниже уровня промерзания почвы. Иначе вся ваша вода на даче в зимний период рискует замёрзнуть. При желании трубы можно обернуть утеплителем. Некоторые особенно подкованные технически хозяева используют нагревающийся электрокабель, который прокладывают по ходу водопровода.

  • На отрезке обсадной трубы (после сетчатого фильтра) или трубы водопровода необходимо установить перед насосной станцией фильтр грубой очистки. Это поможет очистить воду от грубых абразивных включений типа песка и защитит насос в общей схеме от выхода из строя.
  • Следом за грубым фильтром идет устройство самой насосной станции для водоснабжения из скважины.
  • В последнюю очередь необходимо включить в систему водопровода коттеджа или дачи фильтр тонкой очистки. Это будет последняя стадия обработки воды к конечному потребителю.
  • Осталось установить краны и смесители на разведённые по дому трубы.

Особенности

Сама система водоснабжения представляет собой соединение разных приборов сантехники, труб и запорной арматуры, которые обеспечивают не только подключение, но и подачу воды для потребностей как бытовых, так и производственных. Источник воды называется водозабором.

Для того чтобы приготовить пищу, помыть посуду, постирать и даже принять ванну, необходима и холодная, и горячая вода. Также водоснабжение нужно для отопления и канализации.

Монтаж такой сложной системы состоит из нескольких этапов:

  • проектирование схемы для водоснабжения;
  • приобретение необходимых материалов;
  • монтажные работы.

Чтобы в итоге вся система работала исправно, нужно тщательно следовать инструкциям на каждом этапе.

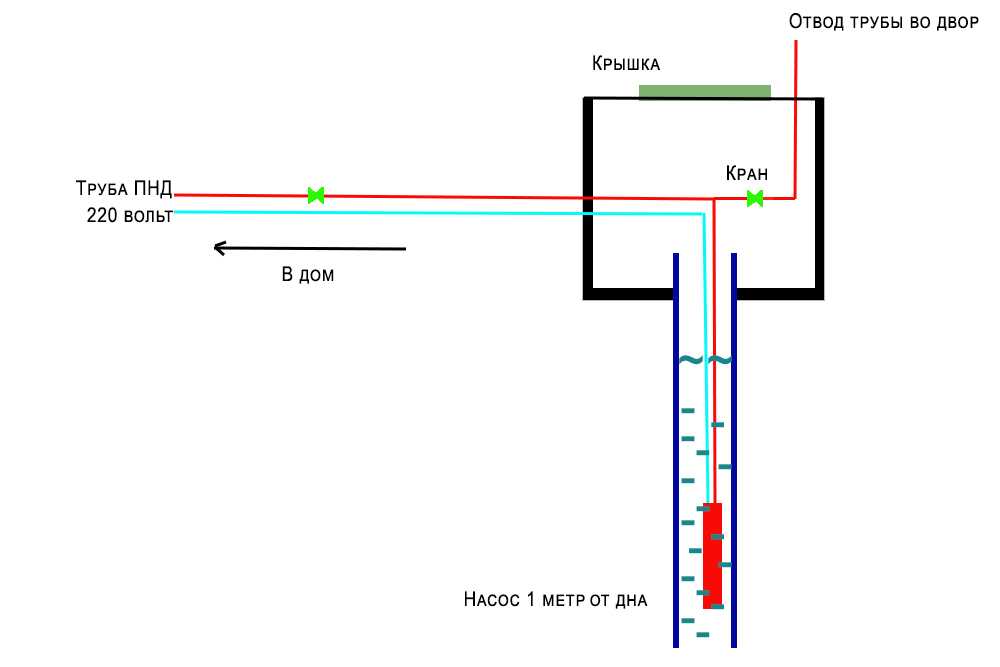

Схема обвязки скважинного насоса

Крышку от люка бетонировал уже после того как завел трубы и электричество для насоса, в колодце сделал влагоустойчивую розетку для собственных нужд, также сделал вывод трубы во двор для полива в летний период, кран сделал внутри колодца, чтобы не размерзся.

На форуме нашел предположение, что оголовок помогает при маленьком дебете, якобы во время откачки создается вакуум помогающий притоку воды в скважину.

Трубу, идущую от колодца в дом, закопал на глубине 1 метр, сверху утеплил остатками пенопласта. Еще один момент, про который забыл, это обратный клапан, он установлен сразу после насоса.
