Расстояние от газовой плиты до вытяжки

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

Закрепить крепление вытяжки к стене.
Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

Устройство должно монтироваться с максимальной надежностью;
Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

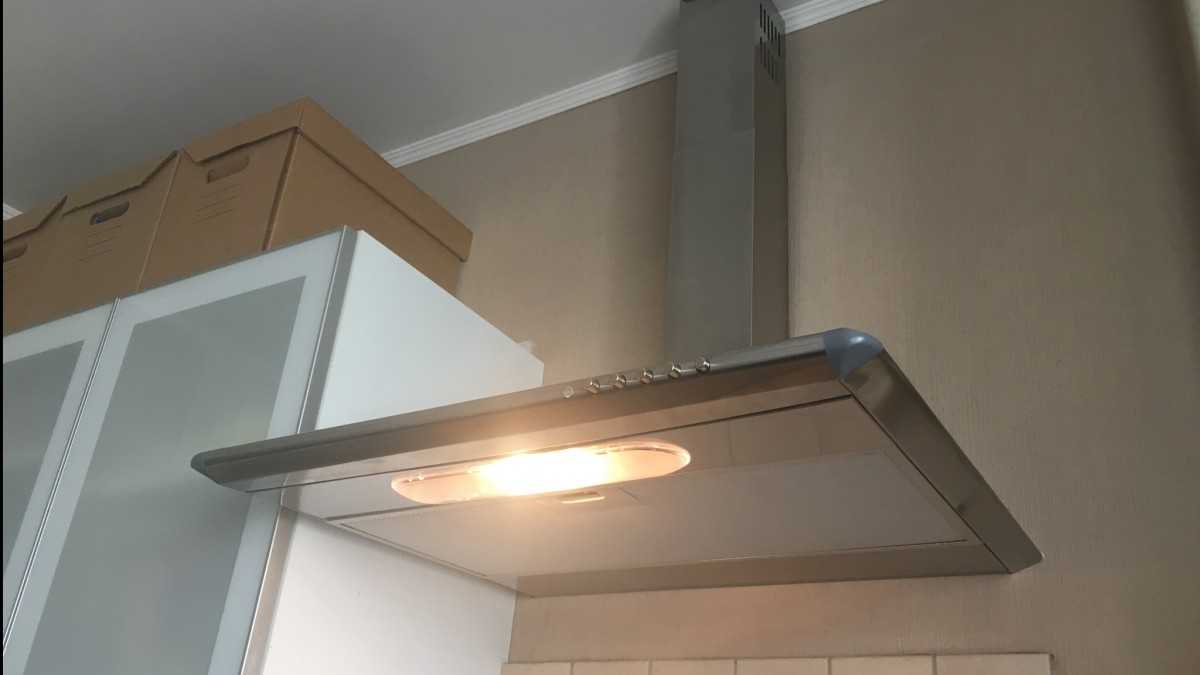

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм.
Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности.
Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Каминные вытяжки для кухни без отвода в вентиляцию

Низкошумная Elica EASY WH/F/50 WHITE

В этой бытовой технике воплощены все современные представления об эстетичности, удобстве управления, мощности и способности создать по-настоящему уютную обстановку в помещении.

Встроенные в конструкцию вентиляторы нового поколения увеличивают срок эксплуатации приспособления, как и качественная сборка.

Снабженный жировым фильтром, который за считанные минуты поглощает табачный дым, копоть и масляные микрочастицы, корпус легко монтируется с помощью подготовленных креплений.

Преимущества:

управление электронного типа сенсорное;
ходовой размер ширины 50 см;
обрабатывает до 800 куб. м/ч;
предусмотрены 3 скорости работы;
дополнительно 2 режима – интенсивного и периметриального всасывания;
светодиодная подсветка из 3 ламп;
шумность составляет всего 61 дБ;
универсальный дизайн и цветовое решение;
стоимость от 35000 руб.

Недостатки:

нет угольного фильтра.

Miele DA 7090 W BK с шириной 100 см

Эргономичное внешне изделие известного бренда органично смотрится как в домашней обстановке, так и в ресторане или баре.

Благодаря большой площади всасывающей поверхности, а также наличию, кроме жироулавливающего, угольного фильтра воздух в помещении будет идеально и быстро очищаться без отвода на улицу. При необходимости можно использовать не только стандартный режим, но и повышенной мощности.

Элегантный корпус устройства из металла и стекла гармонично дополнит интерьер кухни или гостиной. Особенно эффективна установка модели в кухнях-студиях.

Преимущества:

электронное управление на сенсорной основе;
большая встраиваемая ширина 100 см;
производительный потенциал составляет 550 куб. м/ч;
в агрегате предусмотрен 1 двигатель;
работает в 3-скоростном режиме;
доступен интенсивный режим;
есть индикатор загрязнения;
галогенная подсветка может регулироваться по интенсивности.

Недостатки:

шумноватый 75 дБ;
стоимость от 90000 руб.

Best Moon BK 50 — классические формы и современное оснащение

Вытяжка по конструкции и дизайну напоминает подвесной светильник, поэтому не будет привлекать лишнего внимания. Это многофункциональный помощник, корпус которого отличается плавными линиями, технические возможности – высокой производительностью, а удобство – максимальным комфортом.

С помощью сразу двух взаимодополняющих фильтров степень очистки воздуха достигает отличных показателей. Причем поглощение запахов и гари происходит как непосредственно над варочной поверхностью плиты, так и на периферии площади помещения.

Преимущества:

современная электронная система управления сенсорного типа;
потолочный монтаж с типичной шириной встраивания 50 см;
агрегат перерабатывает 550 куб. м воздуха в час;
большой диапазон скоростей – 4;
подсветка галогенная с помощью 3 ламп;
2 фильтра – угольный и жировой;
есть техническая возможность доукомплектовать вытяжку пультом ДУ;
стоимость от 40000 руб.

Недостатки:

необходимость замены угольного фильтра;
предельно допустимый уровень шумности 69 дБ.

Мини-размеры и макси-возможности от Faber Zoom Isola XA 40

Такое компактное оборудование, по отзывам владельцев, качественно очищает воздух в небольших помещениях и максимально удобно в управлении.

Достаточно настроить таймер или взять в руки пульт дистанционного блока, чтобы контролировать процесс очищения воздуха от разного рода загрязнений на расстоянии

Если вы не привыкли обращать внимание на незначительные запахи, то индикатор загрязнения подскажет, когда нужно включать полезный аппарат

Блестящая серебристая поверхность корпуса, выполненного из металла, подсвеченная 4 лампочками, напоминает оригинальную потолочную инсталляцию, выполненную в стиле хай-тек.

Преимущества:

электронное управление;
высокопроизводительная работа – 830 куб. м/ч;
дополнительно включается интенсивный режим;
есть индикатор загрязнения;
3-скоростной режим;
интегрирован таймер;
в комплектации пульт дистанционного управления;
галогенная регулируемая подсветка из 4 ламп;
малошумная модель — 66 дБ;
компактные размеры 40х40 см.

Недостатки:

отсутствует угольный фильтр;
стоимость от 75000 руб.

Конструктивные особенности

Если говорить о конструктивных отличиях, вытяжки подразделяются на настенные, настольные, островные, встраиваемые аппараты. Настенные модели чаще выполняются в округлой и прямоугольной форме, что позволяет покрыть всю плоскость варочной панели. Встраиваемые практически не видны глазу, потому что вписываются в мебельный профиль.

Компактные настольные вытяжки устанавливают около варочных панелей, – сегодня это востребовано на небольших кухнях. Островные – популярный вариант для просторных помещений. Модели подвешиваются в потолочной зоне над отдельностоящими плитами.

Современная вытяжная техника представлена в трех видах:

рециркуляционная;
вытяжная;
комбинированная.

При рециркуляции воздух проходит сквозь фильтры, возвращаясь обратно в помещение.

На отводе воздушные массы выводятся в вентиляционное отверстие. Комбинированные могут работать в любом из обозначенных режимов.

Принцип подключения напрямую зависит от типа вытяжки, поэтому советую заранее продумать все тонкости и приобрести оптимальный вариант.

Определяемся с воздуховодом

Данный сегмент предлагает несколько типов воздуховодов для организации бытовой вентиляции. Чаще всего встречаются изделия из пластика и алюминиевой гофры. И то, и другое решение имеет свои преимущества и недостатки.

Воздуховоды из ПВХ

Конструкции такого плана отличаются высокой надёжностью, лёгкостью и в процессе эксплуатации практически не шумят: как такового сопротивления воздуха на гладкой поверхности нет. Можно встретить как мягкие трубы, податливые на изгиб, так и жёсткие статичные коробы.

Гофра

Этот вариант привлекает в первую очередь простотой монтажа. Материал спокойно деформируется и принимает нужную форму, что позволяет уложить его практически в любом месте. Ещё одно явное преимущество гофры – это отсутствие вибрации. Если жёсткий короб может потряхивать от воздушных потоков, то мягкий материал полностью нивелирует этот момент.

Из минусов выделяется нелицеприятный вид конструкции. Серебристая труба, проходящая поверху не впишется в большинство кухонных гарнитуров. Приходится зашивать её гипсокартоном или другим материалом, что затрудняет обслуживание воздуховода.

Гофротруба

Выбор воздуховода для вытяжки и его монтаж

Без соединения с общедомовым каналом работа вытяжки бессмысленна. Хотя, если устройство дополнить специальным угольным фильтром (некоторые модели, имеющие функцию рециркуляции, предусматривают его внутреннюю установку), то какое-то время можно пожить и так. Но постоянная замена угольных фильтров неизбежно приведёт к дополнительным расходам, так что лучше всё же иметь вытяжку, допускающую установку воздуховода.

Существует три варианта изготовления вентиляционного канала из стандартных деталей:

из гофрированной мягкой фольгированной трубы;
из пластиковых каналов прямоугольного сечения;
из ПВХ труб.

Гофра удобна в монтаже, но выглядит неэстетичной.

Наиболее часто используют для установки воздуховода каналы с прямоугольным сечением, поскольку обладают большим количеством преимуществ:

Их легко можно разрезать (чтобы укоротить) пилкой.
Они достаточно эстетичны, способны вписаться в любой интерьер кухни.
Есть большое количество разных удобных переходных элементов — угловых, фигурных и прочих.

Наконец, пластиковые трубы. Они несколько уступают прямоугольным каналам по разнообразию переходных элементов.

Как произвести монтаж воздуховодов

Монтаж воздуховода предполагает проведение подготовительных работ:

Сначала нужно измерить расстояние от выхода вытяжки до отверстия общедомового канала. Необходимо также учесть все повороты планируемой линии.
Затем составить список элементов, которые нужно приобрести.

Предположим, что расстояние от плоскости отверстия вытяжки до уровня нижней линии решётки общедомового канала 1 метр. При этом необходим поворот влево, после чего остаётся ещё 50 см до вентиляционной шахты дома. Значит вам понадобится:

канал прямоугольного сечения 1 м;
канал диаметром 0,5 м;
колено с прямым углом;
переходник от вытяжки к каналу прямоугольного сечения;
переходник для решётки шахты дома с поворотом под прямым углом.

Монтаж воздуховода проводится в следующей последовательности:

Сначала нужно установить переходник на верхнее выводное отверстие вытяжки. Проверить герметичность соединения, делая попытки расшатать деталь. Диаметр вывода бывает от 100 мм до 150 мм, к каждому размеру можно подобрать в магазине соответствующий переходник.
Далее подставить сбоку прямоугольный канал и отметить карандашом линию разреза по нижней части вентканала, поскольку патрубок придётся немного укоротить. Отпилить ненужную часть инструментом по металлу. Можно также воспользоваться электролобзиком.
Далее вставить прямоугольный канал в переходник, а сверху установить колено для поворота воздуховода. Эти детали легко соединяются друг с другом из-за того, что на концах у них есть расширяющие звенья. Достаточно немного надавить рукой сверху на вставляемую деталь, и она зайдёт в отверстие другого элемента. Смазывать соединения герметиком не требуется.
Вставить последний канал, а с другого его конца вогнать переходник для решётки в стене кухни.
Проверить эффективность вытяжки, для чего включить её и подставить руку к соединениям. Воздух не должен просачиваться.

Применяемые прямоугольные каналы хорошо стоят на своих местах без прикрепления к стене. Но для верности можно установить хотя бы один крепёж.

Обычно в квартирах вентиляционная решётка отсутствует. В этом случае необходимо при покупке деталей подобрать и её. Помимо строчных ячеек, в ней должно присутствовать отверстие для закрепления круглого конца переходника.

На стене решётка фиксируется с помощью дюбелей и саморезов.

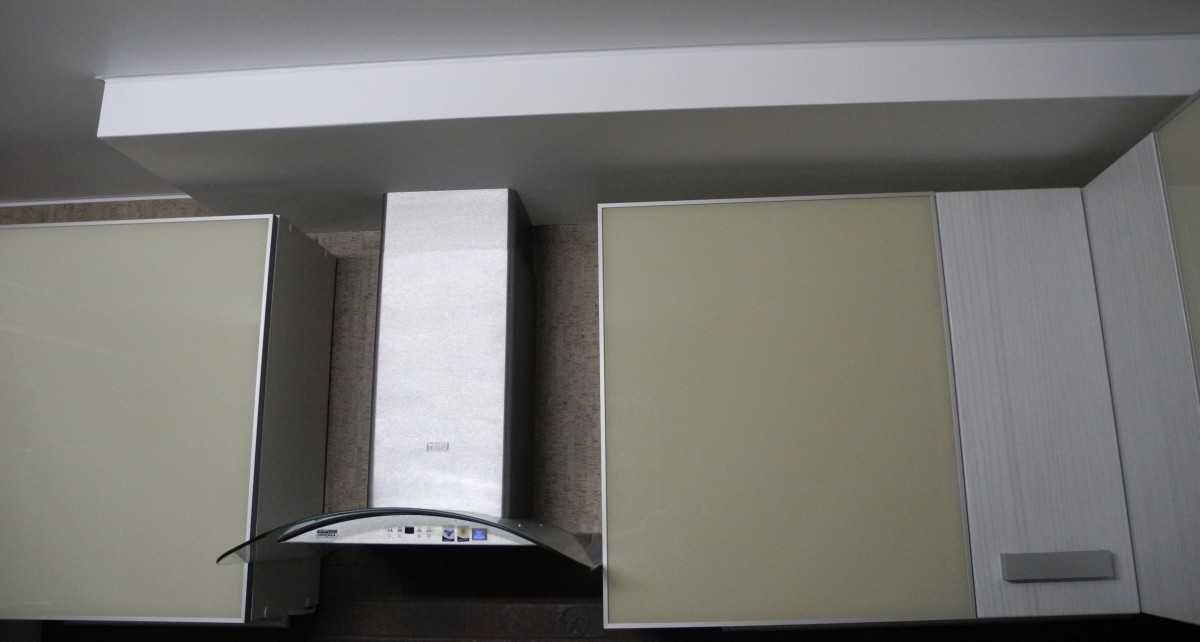

Если же говорить про конусную вытяжку, то у неё в комплекте всегда есть собственный декоративный воздуховод в виде металлического блестящего короба. Внутри такого элемента всё равно устанавливают практическую часть — гофру для вентиляции, которая соединяет верхнее отверстие конуса с квартирным вентканалом.

Декоративный короб построен по телескопическому принципу. Его верхняя часть выдвигается из нижней и закрепляется согласно прилагаемой инструкции по монтажу.

Недостаток таких конструкций в том, что их можно применить только тогда, когда отверстие кухонного вентканала находится строго над плитой. Если оно сильно смещено вбок, монтаж подобного устройства вызовет сложности.

Если на кухонной стене присутствует дополнительный вентканал, то его можно закрыть обычной решёткой без отверстия. Пусть он служит просто для естественной вентиляции помещения.

Металлический короб из нержавеющей стали

Короба для кухонных вытяжек из нержавеющей стали изготавливают различной высоты и ширины, что сказывается на стоимости готовых решений. Обычно для маскировки воздуховода выбирают изделия стандартных габаритов.

Преимущества и недостатки конструкции

Такие воздуховоды изготавливают из шлифованной или зеркальной нержавейки толщиной от 0,8 до 1 мм. Изделия покрывают порошковой полиэфирной краской.

Декоративный короб из стали имеет прямоугольную или квадратную форму сечения. Он способен легко замаскировать телескопический воздуховод.

Такие короба идеально подходят для интерьеров в стиле лофт, техно и хай-тек.

Основные преимущества металлических коробов для вытяжки — высокая прочность и долговечность. Конструкции из нержавейки не боятся ржавчины и механических повреждений. Однако такие короба имеют и некоторые недостатки:

Сложность установки, что связано с большим весом элементов.
Необходимость подбора надежных креплений.
Глянцевая поверхность материала хорошо сохраняет капли жира и отпечатки пальцев.
Повышенная шумность — материал способен усиливать звук эксплуатируемой вытяжки, особенно, если внутри него проложена гофра.

Такие особенности материала стоит учитывать при выборе конструкции из нержавеющей стали.

Особенности монтажа

Для самостоятельного монтажа короба из нержавейки понадобится подготовить болгарку и аппарат для сварки.

Последовательность работ:

Из металлических листов вырезают элементы короба, учитывая припуск на сварку
Листы собирают внахлест, соединяя их между собой сварочным аппаратом.
На задней стенке выполняют отверстия для крепежных элементов.

Важно! Самодельные конструкции лучше устанавливать для маскировки небольших воздуховодов

Для установки готовых решений необходимо только подготовить отверстия в стене для крепления и зафиксировать изделие на дюбеля и саморезы.

Примерная стоимость обустройства

Метровый П-образный короб длиной до метра, высотой 20 см и шириной 22,5 см может стоить до 8 тыс. рублей. Изделие из нержавейки высотой 12 см стоит 2 тыс. рублей.

Необходимая мощность аппарата

Мощность аппарата – важный параметр. Если его рассчитать правильно, с микроклиматом в помещении не будет проблем. Рассчитывается мощность по формуле: Q=S*H*12, где Q – производительность устройства (мощность), измеряется в м3/ч, S – площадь помещения, H – высота комнаты, 12 – коэффициент (по стандартам, на кухне воздух должен меняться 12 раз, на протяжении часа).

Пример расчета:

площадь помещения равна 12 м2;
высота комнаты – 2,7 м.

Значит: Q=12*2,7*12=388,8 м3/ч. Исходя из расчета, производительность агрегата должна быть не менее 388,8 м3/ч. Но рекомендуется покупать установку с запасом мощности, приблизительно, на 30% больше.

Как выбрать?

Выбирать воздуховоды следует, опираясь на несколько важных критериев.

Первое, на что следует обращать внимание при выборе такой модели – это ее производитель. Рекомендуется отдавать предпочтение брендовым моделям высокого качества.
Приобретайте системы воздухоотведения в проверенных торговых точках или фирменных магазинах.
Не доверяйте слишком низким ценам на подобные изделия

Действительно, качественное и надежное воздухоотведение не будет стоить слишком дешево, особенно если изготовлено из хороших материалов.
В комплекте с данными продуктами должны идти такие документы, как гарантийный талон и руководство. Если же таковых не имеется, то от покупки воздуховода лучше отказаться в пользу другой модели.
Выбирайте изделия с достаточным уровнем мощности. Если система воздухоотведения окажется маломощной, то вытяжка просто не совладает со своей главной функцией, и отработанный воздух не будет покидать помещение в должном количестве.
Не забывайте о дизайне подобных агрегатов – они должны вливаться в интерьер.

Кроме того, выбирая идеальную модель, нужно помнить о том, какие основные функции должна исполнять вытяжка на кухне:

быстро и в требуемом объеме устранять лишние запахи;
издавать мало шума;
выглядеть привлекательно, чтобы вписываться в обстановку кухни.

Оптимальные значения высоты для разных агрегатов

Высота установки вытяжки над плиткой определяется с учётом 2-х составляющих – типа варочной поверхности и конструктивных особенностей расположения оборудования для конкретной кухни. Необходимо понимать, что высоту никогда не «привязывают» к размерам воздухозаборника, комплектующим элементами или типу устройства.

Единственное исключение из правил – кухни с низкими потолками, где выдержать рекомендованное расстояние между варочной поверхностью и вытяжкой не представляется возможным.

Горизонтальные решения

Точно определить, на какой высоте устанавливать вытяжку, можно лишь при наличии данных о типе используемой кухонной плиты. Исходя из этого, и подбирается расстояние между притоком и вытяжкой. Указанный вид оборудования устанавливается с учётом целого ряда параметров (типа варочной поверхности, производительности заборного агрегата и т.п.).

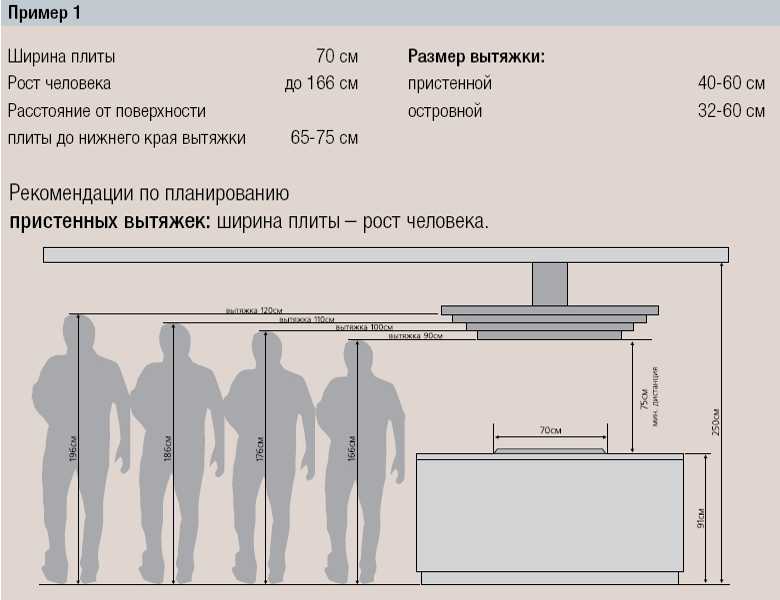

Соотношение между ростом человека и высотой установки прибора

Но какое расстояние считается оптимальным по соотношению безопасности и эффективности?

Норма для каждого устройства своя, но существуют принятые стандарты, носящие преимущественно рекомендационный характер:

расстояние между вытяжкой и конфорками газовой плиты – от 65 до 85 см;
минимальное значение удаленности от варочной панели электрического типа – 60 см, а максимальное – 80 см.

Указанные данные справедливы лишь для аппаратов, фиксируемых строго по горизонтали.

Видео по установке агрегата горизонтального типа

Наклонные агрегаты

Агрегат наклонного типа

При монтаже моделей наклонного типа, крайне важно, чтобы расстояние между плитой и вытяжкой соответствовало следующим значениям:

от 35 до 45 см при работе с электрической плитой;
от 55 до 65 см – для газовых конфорок.

В условиях реальной кухни вентиляционные аппараты принято устанавливать там, где эксплуатация будет не только эффективной, но и удобной для хозяйки. Указанные выше расстояния – экспериментально установленные значения, подтвержденные годами практики. Рассчитать их можно и самостоятельно, вот только придется учесть ряд переменных:

площадь кухни;
планировочные особенности помещения;
ориентировочная площадь варочной поверхности;
производительность и тип вытяжки;
рост членов семьи, домохозяйки.

Если не соблюдать установленную дистанцию и повесить агрегат слишком низко, существует высокая вероятность того, что устройство будет функционировать в условиях постоянного нагрева. А это чревато преждевременным выходом из строя верного помощника. К тому же, если вытяжка установлена слишком низко над электрической плитой, пользоваться ей будет просто неудобно.

Видео по установке агрегата наклонного типа

На основе десятилетий практической эксплуатации специалисты сформировали собственные рекомендации, касающиеся того, на какой высоте вешать вытяжку. Есть негласные правила для агрегатов, размещаемых над основанием газовой горелки. Они указываются в пользовательской инструкции или рекомендациях по монтажу, которые прилагаются к каждой модели вытяжного агрегата.

Вот лишь несколько примеров:

Изделия от компании Bosch традиционно считаются одними из самых качественных на рынке. Средняя мощность агрегатов составляет 650 м3/ч. Повесить вытяжку указанной производительности лучше на расстоянии 65 см от поверхности конфорок.
Решения, выпускаемые брендом Shindo, характеризуются надёжностью и доступностью. В большинстве своем речь идёт о горизонтальном устройстве средней мощности. Средняя производительность аппаратов – 450-500 м3/ч. Кухонная вытяжка монтируется на высоте 75 см над электроплитой. Над открытым пламенем горелки устройство не должно находиться.
Продукция отечественного бренда Сатурн не может похвастаться высокой мощностью, но в то же время производительности в 240-300 м3/ч будет достаточно для среднестатистической хозяйки. Рекомендуемое расстояние до вытяжки – 75-80 см от конфорки.

Какую продукцию покупать и от какого бренда – решать только вам, но в плане высоты монтажа агрегаты практически идентичны. Следует отметить, что расстояние от поверхности газовой плиты до вытяжки определяют по ряду важных требований:

удобство в процессе эксплуатации;
нивелирование вероятности самовозгорания (в особенности, если рядом находятся столы с другими бытовыми устройствами);
эффективный забор грязного воздуха над плитой, печкой.

Учитывая перечисленные требования, можно утверждать, что наиболее безопасная и приемлемая величина расстояния от варочной поверхности к вытяжке находится в пределах 70-90 см.

Подготовительные работы

Есть несколько этапов работы по изготовлению короба на кухне из гипсокартона. Чтобы результат получился хорошим, нужно строго придерживаться плану, который будет описан ниже. Что нужно сделать:

приготовить поверхности к монтажу;
сделать схематический чертеж короба;
на потолок нанести разметку;
произвести расчет материала;
закупить все необходимое;
подготовить инструмент.

Теперь подробно разберем каждый этап:

Потолок, и стены, где будет монтироваться короб, очищаются от старого отделочного материала.
Поверхность грунтуется.
Вариант дизайна и оформления короба из гипсокартона на кухне
Все неровности на месте прохождения направляющих нужно заштукатурить, заделать трещины и сколы в плите перекрытия, если в углах имеются большие щели, их запенивают.

Подготовку поверхности стоит произвести очень тщательно. Не стоит забывать, что кухня является влажным помещением, и старое покрытие со временем может отслоиться.
