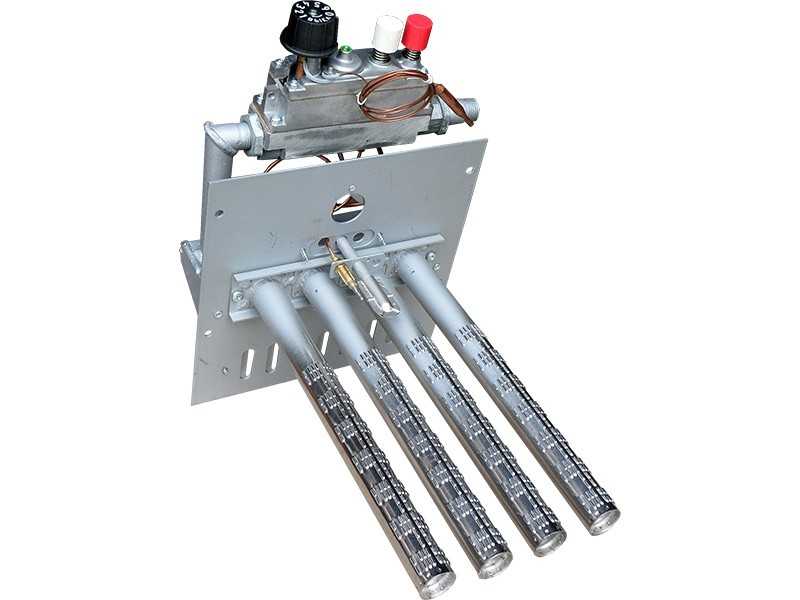

Какие бывают газовые горелки для котлов отопления

Тип розжига

Все горелки можно поделить по типу розжига:

1. Электронного типа. В них нет постоянно работающего запальника. Для работы требуется электричество. Электророзжиг является одним из самых удобных изобретений для современных отопительных агрегатов. Благодаря ему эксплуатация печей стала максимально комфортной. Электророзжиг дает возможность зажигать пламя горелки безопасно, не используя подручные средства фитили или зажигалки.
2. Горелки с пьезорозжигом. Электроэнергия не нужна.

Иногда требуются особые условия работы, например, в печи для бани ставят горелки, которые должны хорошо распределять пламя. Это рассекатели или обычные распределительные трубки. Так работают кухонные газовые духовки.

Изготовление котла

Из всего перечисленного следует, что котлы газогенераторного типа считаются самыми экономными и качественными элементами отопительной системы.

Основная проблема в приобретении и использовании такого котла заключается в стоимости данного изделия. К примеру, самая простая модель такого котла, которая изготавливается отечественными компаниями, стоит около 1000 долларов.

Если остановить свой выбор на импортных производителях и на усовершенствованных моделях таких котлов, то цена может вырасти в 5 раз. Из этого следует, что газогенераторные котлы нельзя назвать общедоступными. Но есть и более экономный вариант приобретения такого котла. Таким способом является котёл на дровах, своими руками сделанный. Для изготовления такого котла необходимо воспользоваться специальными чертежами, которые разрабатывают и размещают в интернете мастера.

Разработанные народными умельцами газогенераторные котлы обладают не только низкой ценой изготовления, но и другими положительными сторонами. Использование самодельного котла, изготовленного по готовым чертежам, предусматривает значительно большее время работы котла на одной загрузке топлива в камеру сгорания. По той причине, что в заводских котлах под камерой сгорания установлены специальные сопла, по которым поступает воздух, нагнетаемый принудительными системами, процесс сгорания твёрдого топлива ускоряется почти в два раза. Кроме того, прямая зависимость такого котла от электрической сети предусматривает правильную работу системы только при подключении котла к сети. Самодельные котлы лишены таких элементов, что позволяет им работать лучше и дольше.

Некоторые самодельные котлы оснащены двумя камерами сгорания твёрдого топлива. Это позволяет сжигать топливо в очередном порядке. Когда зажигается одна камера, в другой камере огонь автоматически гаснет. Это способствует достижению наивысшего КПД с максимальным временем горения топлива в котле. Некоторые особенности конструкции самодельных котлов позволяют достаточно просто контролировать процесс сгорания топлива в котле. Достигается это при помощи правильного расположения колосников под топливным бункером.

Практически все самодельные котлы, чертежи которых можно без труда отыскать в сети, сжигают все загрязнённые частицы, такие как масла эфирного типа, различные смолы и спирт. Возможным это стало по той причине, что в таких котлах существует отдельная зона дополнительного сгорания. В эту зону попадает загрязнённый воздух из камеры сгорания. Именно в этом воздухе и содержатся загрязнённые частицы, которые сжигаются в отдельном порядке. Из этого следует, что в атмосферу поступает минимальное количество вредных частиц, которые сквозь щели и поры строительного материала могут поступать в отапливаемое помещение.

Чертеж твердотопливного котла

Самодельный котёл на дровах предназначен не только для использования древесного топлива. В таких котлах можно в качестве топлива использовать опилки, брикеты из торфа или уголь.

Использование таких топливных материалов предусматривает появление шлака, который необходимо шуровать. Нужно это для того, чтобы процесс горения производился правильно. Для того чтобы производить шуровку, котлы оснащены специальным отверстием под камерой сгорания. Именно через это отверстие можно просунуть кочергу и разрушить корку шлака. Данное отверстие закрывается небольшой дверцей, которая перекрывает поток лишнего воздуха в камеру сгорания.

Чертежи самодельных котлов разрабатываются на основе готовой заводской продукции. Основным отличием считаются внесённые изменения в конструктивном и производственном плане. Положительной стороной таких котлов является возможность нагревать большее количество воздушного теплоносителя с прежним объёмом камеры сгорания.

Как показывает практика, использование воздуха в качестве теплоносителя позволяет создать более комфортный микроклимат в отапливаемом помещении. При использовании подобного теплоносителя можно за короткий срок нагреть воздух в помещении. Кроме того, тепловые потери в такой отопительной системе минимальные. Не стоит забывать про значительную экономию денежных средств, которые необходимо затратить на приобретение специального теплоносителя. Кроме того, полная герметичность отопительной системы с воздушным теплоносителем необязательна.

Как выбрать?

При расчете количества для камерной печи (то есть характеристик конкретной модели) сначала определяют общую тепловую мощность устройства. После этого выясняют, сколько узлов сжигания газа можно и нужно поставить внутри, чтобы обеспечить необходимую генерацию. Завершающая стадия – установление ориентировочного расхода воздуха, который надо будет подавать на одну точку сжигания газа за единицу времени. Далее отбор конкретных устройств профессионалы ведут с учетом монограмм – если это слово ни о чем не говорит человеку, только и остается, что консультироваться со специалистами.

Чтобы правильно рассчитать подогрев, учитывают прогнозируемый расчетный расход воздуха

При его определении обязательно принимают во внимание наличие рекуператора и характеристики этого устройства. Обычно норму мощности теплового оборудования можно узнать в сопроводительной документации

Но иногда документы утеряны, а в случае с кирпичной или дровяной печкой старого образца, либо изготовленной кустарно, их может не быть в принципе. Профессионалы рекомендуют при переустройстве очагов из кирпича исходить из того, что их тепловая мощность составляет 4-5 кВт.

Если этот вариант не устраивает по финансовым соображениям, можно попробовать рассчитать требуемые тепловые параметры по площади обогреваемых помещений. Но и тут иногда требуется консультация специалистов: точное определение тепловых потерь, обследование здания с помощью тепловизоров. Есть и еще ряд других тонкостей, нюансов.

Так, для русской печи, как и для других колпаковых отопительных систем, перевод на газ строго запрещен по требованиям безопасности. Если говорить о других типах печек, то это допускается, но все параметры оборудования должны быть прописаны в проектной документации. При отборе горелочных систем для промышленных печей необходимо учитывать:

• конструктивные особенности;
• метод установки (подовый, в изолированных магистралях комплексов безокислительного нагрева и так далее);
• категорию автоматизации;
• метод сжигания горючего (атмосферный или с принудительным подсосом);
• тип факела.

Для плавильной печи рекомендовано применение устройств инжекционного типа. Они вполне эффективно справляются с плавлением цветных металлов. По мнению некоторых специалистов, горелки надо не покупать, а изготавливать собственными руками. Для муфельной системы выбора нет – в газовом варианте такие устройства, вообще, не выпускаются промышленностью. Горелки берут от котлов либо же полностью изготавливают их с нуля. Мощность рассчитывают самостоятельно.

Рекомендуется применять теплогенератор с комплексным управлением нагревом. Еще один важный момент – способ розжига. Электрический запал зависит от стабильного электропитания, пьезоэлектрический более автономен.

Виды

Горелки могут быть разных видов. Рассмотрим основные.

Атмосферные

Такие устройства стоят довольно дешево. Причина очевидна – их изготовление не слишком сложно в технологическом плане. Эксплуатация атмосферных горелок тоже проста. Всасывание воздуха происходит напрямую из окружающего пространства. Образование газовоздушной смеси не требует дополнительных усилий.

Наддувные

В этом варианте применяется вентилятор, который активно нагнетает воздух. Стабилизация давления (напора) воздуха позволяет компенсировать практически все негативные внешние факторы

Что немаловажно, исключен и «отрыв огня», который часто происходит у атмосферных горелок при существенном повышении давления

В пользу таких устройств свидетельствуют:

• стабильная эксплуатация при любых условиях;
• коэффициент полезного действия от 95% и более;
• довольно высокий уровень безопасности (определяемый конструктивным исполнением);
• почти полное сжигание горючего;
• широкий разброс достигаемых мощностей;
• отличный уровень автоматизации;
• возможность применения в печах и котлах самых разных конструкционных типов.

Стоит отметить, что наддувные горелки куда дороже атмосферных аналогов. Даже самые доступные модели такого рода стоят минимум в 4,5 раза больше. Однако основные технические достоинства полностью оправдывают такую плату. При работе горелки с наддувом может возникать различный по громкости шум. Справиться с этой проблемой помогут специальные защитные кожухи.

Такие модели примерно вдвое эффективнее по сравнению с традиционными факельными конструкциями. Некоторые люди даже берут керамические горелки туристического типа (для баллонов) и переделывают их под котел либо печь. Но поступать так можно только при полной уверенности в своих действиях.

Обогреватель из газовой плитки

Для некоторых небольших помещений для обогрева оказывается достаточно использовать небольшой настольный обогреватель. Устройство собирается с применением четырехугольной плоской плитки, которая изначально оснащается решеткой.

Конструкция собирается путем подсоединения плитки к металлическому кожуху. Кожух оснащается камерой сгорания и вентилятором. Собрать такую установку самостоятельно не составляет труда.

В первую очередь нужно измерить длину и ширину будущего корпуса. При этом нужно основываться на размерах плитки. После изготовления кожуха его нужно зафиксировать планками-зацепами.

С одной стороны нужно сделать подвижную планку. Это легко делается с помощью пружины, которая крепится к подъемному рычагу. Эта мера в будущем обеспечит возможность снятия корпуса в случае нужды.

Несмотря на кажущуюся сложность сборки газовых отопительных приборов, их конструкция не является сложной задачей. Она главным образом состоит из правильного, поэтапного и аккуратного следования всем заранее написанным инструкциям

В данной конструкции заранее предусмотрена система вентилирования. Для ее устройства не нужно использовать какие-то необычные материалы. Достаточно будет подручного вентилятора. К примеру, от оконного кондиционера. Лопасти можно аккуратно подрезать и придать им необходимую форму и размер. Вентилятор крепится сзади корпуса.

Чтобы создать тягу внутри корпуса необходимо закрепить металлическую камеру сгорания. На поверхности камеры сгорания проделывается множество отверстий на малом расстоянии друг от друга.

Благодаря возможности подключения такого обогревателя к баллонам разных размеров это самодельное устройство очень мобильно и его легко и удобно транспортировать. Поэтому такие мини-печки часто берут в походы

Устройство эффективно обогревает помещения даже в зимнее время и имеет высокий коэффициент полезного действия. Если заранее утеплить помещение и установить отражатели, то такой обогреватель будет максимально эффективно выполнять свою задачу.

Камера сгорания отопительного оборудования

Газовые котлы отличаются прежде всего конструкцией камеры сгорания. Она бывает двух типов:

Открытая камера представляет собой достаточно простое устройство сгорания. Выглядит так: над горелкой располагается теплообменник в виде змеевика из тонких медных трубок. Благодаря открытой конструкции воздух, необходимый для реакции горения, поступает к месту воспламенения газа из окружающей среды.

Как правило, хватает воздуха из помещения (при условии организации хорошей вентиляции). Но есть настенные модели с забором воздуха извне, для чего монтируется специальное отверстие в стене. Открытые камеры сгорания требуют обязательного наличия дымохода.

Чаще всего устанавливается для моделей напольных газовых котлов, а также использовалась для комплектации котла старого образца (при этом розжиг производила запальная горелка).

Схемы устройства камеры згорания

Закрытая камера сгорания отличается конструкцией нагревательного блока. Теплообменник расположен над горелкой. Корпус блока закрыт, воздух для горения нагнетается вентилятором, установленным в камере. Через двойные стенки камеры пропускается теплоноситель, нагревая его, увеличивая КПД котла. Газ сжигается почти полностью, продукты горения отводятся каоксиальной трубой под давлением воздуха.

Что необходимо знать при выборе газоустановки

В пользу природного газа как источника тепла говорит многое: высокий КПД, экологичность, возможность сделать процесс отопления полностью автоматизированным. Само топливо тоже является самым недорогим в настоящее время, если, конечно, не брать в расчёт энергию ветра и солнечное излучение. Но эти способы пока не нашли своего широкого спроса из-за недоступной цены оборудования.

Особенности устройства газогорелочного с САБК-ТБ В связи с габаритной топкой печей, рассчитанных на сжигание дров, угля, в конструкции г..

Иногда многие задают вопрос: «Можно ли сделать дома горелку для газа своими руками?». Улучшение отопительного оборудования повышает коэффициент его работоспособности.

Газовый баллон идеально подходит для изготовления из него печи, то есть его форма, толщина. Особенно часто такую конструкцию применяют в бане.

При покупке такого оборудования следует обратить внимание на один серьезный нюанс. Газовая печка — удобное в эксплуатации в домашних (камине) и промышленных условиях и довольно-таки практичное изобретение, но не следует забывать о том, что печное топливо взрывоопасное, поэтому не стоит прибегать к самым низкокачественным и дешевым изделиям

Другие продукты горения форсуночного газа также могут появляться в зависимости от типа топлива и условий горения: оксиды азота (NOx) или серы (SOx), которые несут ответственность за кислотные дожди. Окись углерода (СО), опасное ядовитое вещество, способно вызвать смерть в случае вдыхания.

Как правило, напольное и настенное газовое оборудование для дома уже укомплектовано горелкой. Это намного лучше, чем самостоятельно подбирать этот элемент, ведь производитель учитывает тип нагревательного оборудования, устанавливает прибор с соблюдением правил и проводит калибровку с учетом определенных параметров. Такое оборудование сразу готово к эксплуатации

Важно! Если горелка не будет правильно работать, то все нагревательное оборудование не будет справляться с поставленными задачами и может быть небезопасным

К недостаткам атмосферных горелок можно отнести лишь соблюдение к требованиям по циркуляции воздуха, а именно, присутствие в нем достаточного количества кислорода. Новые модели уже оборудованы специальными датчиками, которые прекращают подачу газового компонента, если уровень кислорода слишком низкий.

Последовательно показываем и рассказываем как работает газовая горелка с автоматикой в русской бане. Полный обзор. В предыдущих сериях..

К газовым печкам редко подключают водяные контуры. Нагревается помещение напрямую — разогретым воздухом от печки.

У них более тонкие стены, которые остывают достаточно быстро. Однако есть и существенный плюс — так же быстро они и прогревают комнату., отдавая тепло наружу. Чтобы в помещении поддерживать постоянную комфортную температуру, печь должна быть в режиме «включено». Это типичный дачный вариант.

К баллону также нужно приварить ножки из подготовленного уголка. Теперь в готовую конструкцию, сделанную своими руками можно залить отработку, через дверцу для поддува.

Варианты типа – «поставь котел и не парься» не подходят – реально посчитано — дешевле мой вариант, да и места под котел – только вместо печи (последнюю придется убирать, а это дополнительные расходы и время.

Очень простая идея , баня на газе. Горелка очень легко регулируется, от малого фитиля,до пламени больше метра.Очень большая теплоотдача.П..

Платежи проводятся посредством сервиса Газпромбанк (Открытое акционерное общество). Безопасность платежей обеспечивается современными протоколами и технологиями, разработанными международными платежными системами Visa International и MasterCard Worldwide (3D-Secure: Verified by VISA, MasterCard SecureCode).

В Буздякском районе мы многим уже второй год выдаём предписания на смену газового оборудования с истекшим сроком эксплуатации. И если жители не выполняют это предписание, то мы имеем право отключать газовое оборудование.

Самодельный обогреватель из газовой горелки

Самостоятельное изготовление печи на газу из металла или из других материалов осуществляется в соответствии с заранее разработанными схемами. Рассмотрим один из возможных вариантов самостоятельного поэтапного сбора газовой печки.

Приобрести необходимый инструмент и материалы можно практически в любом строительном магазине или на строительном рынке. Ножницы по металлу можно просто одолжить у знакомых

Для сборки потребуются следующие материалы и инструменты:

• ножницы по металлу и слесарный инструмент;
• лист металла толщиной от 0,5 мм до 1 мм;
• сетка рабица, которая будет использоваться в качестве решетки;
• металлическое сито подходящих размеров (можно бывшее в употреблении, но без значительных повреждений);
• газовая горелка с защитным клапаном, которую следует приобрести на строительным рынке;
• газовый баллон подходящего объема;
• арматура, толщиной примерно 10 мм, с помощью которой конструкция будет подсоединяться к баллону.

После сбора всех необходимых материалов приступают к непосредственному началу изготовления конструкции.

Сперва необходимо положить сито на приготовленный металлический лист и обвести его окружность карандашом. Затем размечаем развертку в виде прямоугольника. Ее длины должно хватить для того, чтобы обхватить сито и донышко металлической печки. Развертку нужно вырезать аккуратно и без неровностей.

Далее необходимо отметить места крепления газовой горелки, просверлить отверстия и зафиксировать горелку на задней части развертки. Детали соединяются между собой с помощью клепок и заранее сделанной небольшой отбортовкой.

На сито сверху с помощью заклепок прикрепляется просверленная пластина. На пластину нужно прикрепить металлическими пластинками сетку рабицу. Далее используя клепальник устанавливаются ножки подходящей длины.

Настоятельно рекомендуется использовать качественный шланг для подачи газа. Лучшим вариантом будет приобретение нового шланга в магазине. Старые прорезиненные шланги могут иметь повреждения в их структуре из-за воздействия солнца

Клапан горелки оснащается шлангом, прикрепленным с другого конца к газовому баллону. Пустив газ, необходимо проверить герметичность всех соединений. Это легко сделать с помощью мыльного раствора.

Такую установку также можно подключить к газовой трубе, выводящей продукты горения из квартиры. Однако в таком случае официально потребуется разрешение и согласование с ТСЖ, ЖК или ЖСК. Также необходимо будет провести систему вентиляции, а печь установить на отдельный фундамент. Еще потребуется докупить газовый счетчик.

При установке самодельной печи следует соблюсти все требуемые расстояния между различными поверхностями. Расстояние от печи до пола или стен из горючих материалов должно составлять определенные в нормативах величины.

При использовании большой печи владельцу помещения потребуется дополнительно провести дымоход. Если газовый прибор нужно установить на стену, то стена должна быть обязательно несущей. Установка газовых приборов на не несущие стены запрещена.

Диаметра дымохода должно быть достаточно для полноценного и качественного вывода продуктов сгорания из отапливаемого помещения. Крупные самодельный агрегаты дополнительно оснащаются дымоходной трубой

Перед непосредственным запуском оборудования необходимо убедиться в исправности работы вентиляции и в отсутствии газа в воздухе в помещении. Помимо тогда каждый раз после выключений техники следует перекрывать все краны и клапаны, как на газовом баллоне, так и на газовой печи.

Установленный на баллоне редуктор защитит его от обратного удара, а также дает возможность регулировать давление.

Общие правила устройства дымохода для печи

Еще одно условие нормальной работы газовой печки — устройство дымохода. Для печей, работающих на газе, дымовые каналы должны быть вертикальные, без уступов. Конструкция дымохода дровяной печи часто не подходит для вывода продуктов сгорания газа.

Уклон дымохода допускается, но не больше 30°, и при условии, что сечение труб на наклонных участках не меньше сечения труб, установленных вертикально

Переоборудовать старый дымоход можно путем гильзирования. Варианты модернизации:

• Установка в дымоходный канал трубы из нержавейки. При этом диаметр и высоту трубы следует подбирать соответствующий характеристикам дымоходного канала. Зазор между стенками дымохода и трубы заполняют негорючим теплоизоляционным материалом типа керамзита, пеностекла.
• Применение технологии FuranFlex. Метод заключается в размещении эластичной полимерной трубы внутри канала, которая под давлением принимает его форму и затвердевает. Защитный слой служит для утепления, герметизации и внутренней защиты дымохода.

Если ни один вариант переделки дымохода не подойдет, придется устанавливать новый. В зависимости от места расположения печки, возможны два варианта устройства дымохода: наружный приставной или внутренний.

Влияние характеристик дымохода на безопасность отопления таково, что его обязательно будут проверять органы Пожарного надзора с последующей выдачей письменного акта, без которого оборудование к газовым сетям не подключат.

Меры безопасности при переводе на газ отопительных печей

Во многих городах довольно широкое распространение приобретает перевод на газовое топливо отопительных печей в жилых и общественных зданиях. Правила безопасности допускают такой перевод печей, если они будут оборудованы типовыми газовыми горелками с автоматикой безопасности, отключающей газ при погасании пламени или нарушении тяги в дымоходе.

В шиберах (заслонках) отопительных печей при их переводе на газ делают небольшие отверстия для постоянной вентиляции печей и их дымоходов. Это требование снижает тепловую эффективность печей, но оно необходимо по соображениям техники безопасности.

Для предотвращения несчастных случаев при пользовании отопительными печами на газе должны служить устройства автоматики. Из числа таких устройств для газовых горелок отопительных печей наибольшее распространение за последнее время получила автоматика безопасности, разработанная институтом Гипрониигаз. Эта автоматика состоит из термопары, электромагнитного клапана и запальника-датчика тяги. До тех пор, пока термопара нагревается пламенем запальной газовой горелки, клапан, питаемый током термопары, де.ржит открытым проход газа к основной горелке. При погасании газа или нарушении тяги в дымоходе газопровод к горелке перекрывается электромагнитным клапаном.

Датчик тяги представляет собой запальник в виде перфорированной трубки, на одном закрытом конце которой, выходящем в помещение, имеется два отверстия. При наличии тяги газ, поступающий через электромагнитный клапан в запальник, нормально выходит через огневые отверстия в топливник печи и сгорает, нагревая при этом термопару и поджигая газ на основной горелке. При нарушении тяги в топливнике печи создается подпор продуктов сгорания, и они препятствуют выходу газа через огневые отверстия запальника. Газ начинает выходить через отверстия на конце трубки запальника, расположенном со стороны помещения. Термопара охлаждается, и электромагнитный клапан перекрывает газ на основную горелку. Поскольку расход газа запальником незначителен, а время срабатывания электромагнитного клапана при охлаждении термопары составляет не более 15—20 сек, то поступление газа в помещение через запальник — датчик тяги не представляет никакой опасности, тем более что чаще всего происходит автоматическое воспламенение его при срабатывании датчика тяги.

В настоящее время горелки типа ГК-17 для отопительных печей с автоматикой безопасности института Гипрониигаз выпускаются саратовским заводом «Газоаппараг».

Преимущества и недостатки

Использование горелочного оборудования имеет уже то достоинство, что больше не придется тратить массу времени на розжиг самой печи. Процесс горения будет инициироваться максимально быстро и не потребует никаких особых усилий. Нужно лишь открутить вентиль и запустить систему в работу. Но стоит также отметить, что газовое топливо существенно дешевле, чем обогрев дровами, углем, электричеством или дизельным горючим.

Стоит отметить также, что устройства вполне безопасны в пожарном отношении. Конструкторы не стояли на месте, а непрерывно решали проблемы огневой защиты доступными им средствами. Кроме того, природный газ горит при более низкой температуре, чем уголь или другие виды топлива. Потому и раскаляться дымоход будет меньше. Однако всего за 60-90 минут помещение будут прогрето полностью.
