Группа безопасности для отопления: ее предназначение и монтаж

Модели котлов отопления

Электрические котлы. Считается надежным вариантом обогрева для дома, относительно дорогим по стоимости эксплуатации и результативным по теплоотдаче. Работу агрегата можно регулировать автоматически при помощи датчиков температуры. Управление системой сводится к принципу: установил, настроил и забыл. Остальные функции будут выполняться электроникой.

Современные котлы оснащены узлом управления, помогающим регулировать процессы. Нажатием на кнопку можно изменить режим отопления, например с минимального режима перейти на сберегающий.

Электрические котлы имеют два недостатка:

  • высокую цену энергоресурса
  • зависимость от подачи энергии


Газовые котлы

  1. Установка и периодическое обслуживание специалистами.
  2. Автоматическое управление, зависящее от скачков электроэнергии.
  3. Высокая цена оборудования и степень опасности.

Котлы на жидком топливе. Работают на солярке, экономически невыгодны по причине дорогого топлива. Преимущество работы агрегата в том, что имея такой вид обогрева, перестанут быть актуальными проблемы подачи газа или электроэнергии. При этом в доме будет комфортная регулируемая температура и горячая вода. Солярка хранится в больших контейнерах, вынесенных за территорию дома и прикопанных в земле. Наряду с преимуществами у системы есть серьезные недостатки:

  • электрозависимость, поскольку узел управление оснащен 2 автоматическими блоками
  • расход солярки — до 10−15 литров в сутки
  • высокая пожарная опасность

Твердотопливные котлы. Модель и технология постоянно совершенствуются. Выпускаются в напольном варианте. Подогретая дровами или торфом вода циркулирует по трубам и греет помещение. Многие варианты предполагают альтернативную замену топлива.

Если вас полностью не устраивает ни один из перечисленных вариантов, обратитесь к комбинированному виду отопления. Это поможет в целом увеличить эффективность системы, обеспечить дом теплом согласно коммунальным условиям.

Основные разновидности отопительных групп безопасности

Конфигурация блоков безопасности, как уже отмечалось выше, может быть самой разнообразной. Существует, к примеру, вот такой вариант.

Или вот еще один вариант, в котором все элементы заключены в единый корпус.

Еще несколько вариантов.

В продаже имеются и многие другие варианты выполнения группы безопасности, но внешние показатели в данном случае значения не имеют, поскольку принцип действия у всех них один и тот же. Выбирать же ту или иную модель следует, повторимся, по показателю давления, на который рассчитан манометр и предохраняющий клапан.

Теперь, разобравшись с основными типами групп, ознакомимся с популярными производителями и примерной стоимостью такой продукции.

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.


Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

Рейтинг популярных моделей

Среди компаний, выпускающих предохранительную арматуру для котельных, особой популярностью пользуется два производителя. Их продукцию мы и рассмотрим:

Группа безопасности «Watts»

Компания «Watts» производит широкий ассортимент элементов системы отопления, среди которых и группы безопасности серии KSG для отопительных котлов. В линейке присутствуют модели на стальной, литой латунной или чугунной консоли, стандартные и компактные. Некоторые блоки комплектуются защитными теплоизолирующими кожухами.

Все модели серии «Watts» KSG имеют предохранительный клапан, срабатывающий при давлении 3 бара. Подключение к системе отопления осуществляется через отверстие диаметром 1 дюйм с внутренней резьбой. Модельный ряд рассчитан на работу с водогрейными котлами мощностью от 50 до 200 кВт. Цены на модели «Watts» KSG находятся в диапазоне от 2 000 до 6 000 рублей.

Группа безопасности «Valtec»

Компания «Valtec» также является востребованным среди потребителей производителем защитной арматуры для систем отопления. Она производит группы безопасности как для котлов (VT 460), так и для расширительных баков (VT 495) смонтированных на полой консоли с настенным креплением.

Группа безопасности «Valtec» VT 460 выполнена в компактном латунном корпусе и предназначена для котлов, бойлеров и систем ГВС. Модель рассчитана на работу с бытовыми отопительными устройствами мощностью до 44 кВт и максимальным давлением 3 бара, например такими как дровяной котел отопления «Мотор Сич». В среднем такое устройство можно купить за 1700 рублей.

Как видите, цены на арматуру безопасности далеко не низкие, поэтому многие изготавливают ее своими руками. Процесс этот совсем не сложный, поэтому вполне можно собрать группу безопасности самостоятельно в домашних условиях.

Назначение и устройство группы безопасности для котлов отопления, порядок монтажа

Работа отопительной системы — это сбалансированный процесс, контроль которого должен осуществляться в автоматическом режиме. Помимо поддержания оптимального значения температуры воды в трубах, следует предусмотреть меры безопасности при возникновении внештатных ситуаций. В первую очередь – это резкий скачок давления в магистрали. Для этого в отопительный контур устанавливают группу безопасности.

Функциональное назначение

  • Температура — от 65°С до 95°С.
  • Давление — до 3 атм.

Во многом эти параметры зависят от материала изготовления труб и их физических характеристик.

В открытых системах отопления компенсация происходит за счет расширительного бака. Но если система закрытого типа, то без соблюдения мер безопасности не обойтись.

Большинство газовых котлов и некоторые модели твердотопливных оснащены системой контроля давления и температуры. Но всегда есть вероятность выхода ее из строя. Именно для таких непредвиденных ситуаций необходима установка группы безопасности.

Конструктивно она состоит из следующих элементов:

Манометр

Указывает текущее значение давления в системе. Помимо этого для визуального контроля в приборе предусмотрены дополнительные шкалы максимального и минимального показателей давления.

Воздухоотводчик

При резком повышении температуры воды происходит выделение пара в системе. Для быстрой стабилизации необходимо оперативно вывести излишек воздуха, что и выполняет воздухоотводчик. Дополнительными функциями являются защита элементов отопления от быстрой коррозии, понижение уровня шума при работе системы.

Предохранительный клапан

Нагрев теплоносителя также сопровождается его расширением. Излишек удаляется с помощью предохранительного клапана, который срабатывает при достижении определенного давления. Обычно его настраивают на максимальное значение 2,5-3 атм.

Это является базовой комплектацией группы безопасности. Кроме вышеперечисленных элементов в нее могут входить смесительный узел, дополнительные датчики температуры.

Правильное функционирование группы безопасности во многом зависит от профессиональной установки. Во время проектирования отопления всегда предусматривают монтаж запорной арматуры, которая отсекает приток теплоносителя при проведении ремонтных работ, либо замены отдельных элементов. При этом зачастую делают ошибку, монтируя шаровой кран перед системой безопасности.

Это является грубейшим нарушением правил установки, так как при перекрытии система безопасности не сможет выполнять свои функции. Лучше всего рассмотреть подобную ситуацию на конкретном примере.

Предположим, произошла поломка труб – нарушение герметичности вызвало протекание воды. Оперативно затушить твердотопливный котел не представляется возможны. Он будет еще некоторое время выделять тепло. Если запорная арматура установлена по вышеприведенной схеме, то его перекрытие отсекает группу безопасности от системы работы котла. В это время теплоноситель нагревается, давление повышается, но механизм его стабилизации остается вне работающей обвязки котла. И по вполне понятным причинам происходит либо поломка отопительного оборудования, либо разрыв трубопровода.

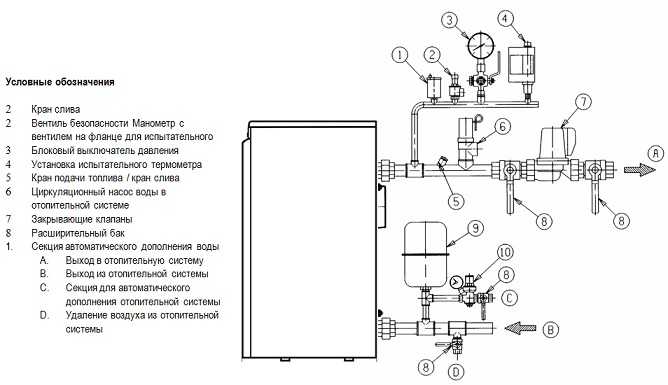

Во избежание подобной ситуации установку следует проводить согласно следующей схемы:

Руководствуясь таким принципом монтажа можно смело проводить любые ремонтные и профилактические работы, не беспокоясь о безопасности магистралей и отопительного прибора. После монтажа устройство приводится в действие путем открытия колпачка на автоматическом воздухоотводчике. Ни в коем случае не нужно его снимать полностью. Также не реже 1 раза в месяц проводится визуальный осмотр клапана. Если он долгое время не срабатывал, то между седлом и тарелкой устройства появляется слой загрязнений. В дальнейшем это может привести к возникновению протечек. Для его промывки без демонтажа достаточно провернуть конструкцию согласно указанной на ней стрелки.

Цена

Стоимость групп безопасности во много определяется производителем, параметрами устройства и дополнительными функциями. Основным критерием является мощность отопительного прибора. Исходя из этого делается выбор той или иной модели.

Принципы установки и подключения

На большинстве фабричных моделей котельного оборудования уже имеются блоки безопасности: чаще всего речь идет о настенных моделях. В отличии от них, напольное оборудование такого обеспечения не имеет, что предполагает его самостоятельную установку. Монтировать группу безопасности на котел отопления можно и по отдельности. В такой схеме размещение предохранительного клапана должно планироваться выше котла. Однако намного чаще используют комплексный принцип, как подключить группу безопасности котла, с локацией на одном участке: это не только удобнее, но и дешевле. При этом сама процедура установки не отличается особенной сложностью.

Приступая к монтажным работам, необходимо заранее продумать алгоритм ремонта и обслуживания системы, что потребуется делать постоянно. Рекомендуется провести установку так, чтобы каждый из элементов системы безопасности котла можно было без затруднений снять, не сбрасывая при этом всю систему отопления.

Предназначение

Механизмы безопасности активно применяются в частных домах, которые используют газовый котел для обогрева помещения. Ведь при подобной системе отопления нередко возникают следующие ситуации:

  • недостаточная тяга в дымоходе, появляется опасность угара;
  • в подающем трубопроводе давление газа либо очень высокое, либо чересчур низкое;
  • на запальнике погасло пламя.

Это все может привести к тому, что основная горелка затухнет и возникнет загазованность помещения.

Некоторые газовые котлы оснащают циркуляционным насосом. Он обеспечивает равномерное движение теплоносителя по системе теплоснабжения.

Группа безопасности на отопление для частного дома. Состав и принцип работы

Группа безопасности на отопление представляет собой механизм, который состоит из целого набора приборов. Благодаря их слаженной работе обеспечивается безаварийная работа системы, а также полный контроль давления в теплоносителе.

Из каких частей состоит система отопления

Когда в частном доме возникает аварийная ситуация или выходит из строя расширительный бак, то в отопительной системе резко увеличиваются показатели давления. Это может привести к взрыву в трубе, а также поломке теплообменника отопительного бака. Конечно, каждого человека заботит отопление частного дома. Группа безопасности, в случае поломки, будет компенсировать избыточное давление, а также предотвращать завоздушивание системы. Она работает в автоматическом режиме и старается быстро сбрасывать лишнее давление.

Группа безопасности включает в себя металлический корпус, который имеет резьбовое соединение. Тут установлен манометр, предохранительный клапан, а также воздухоотводчик.

  1. Манометр представляет собой измерительный прибор, который обеспечивает визуальный контроль над возникающим давлением, а также температурным режимом в системе отопления.
  2. Воздухоотводчик. Он работает в автоматическом режиме и сбрасывает лишний воздух в системе.
  3. Предохранительный клапан. Он предназначен для вывода лишней жидкости, которая находится в закрытой системе. Иногда при нагревании теплоносителя может расширяться и создаваться избыточное давление.

Принцип работы

Если возникли определенные ситуации, и расширительный бак не смог вовремя компенсировать расширение теплоносителя, то в таком случае сработает механизм предохранительного клапана. Группа безопасности на отопление откроет путь, чтобы выпустить лишний теплоноситель. Ненужный воздух сможет выйти через воздухоотводчик.

Чтобы человек не получил ожоги во время внезапного открытия обратного клапана и выброса лишнего теплоносителя необходимо присоединить отводную трубку. Она должна быть направлена в систему канализации. Многие люди считают, что при срабатывании предохранительного клапана в системе останется мало жидкости. Но это мнение ошибочное, потому что в большинстве случае для того, чтобы нормализовать давление, система сбрасывает не больше 120 граммов теплоносителя.

Как правильно установить группу безопасности

Сегодня большим спросом пользуются настенные котлы для отопления частного дома. В большинстве случаев в них уже присутствует группа безопасности для системы отопления. В напольном котле, особенно если он от отечественного производителя, нет такого уникального устройства. Именно поэтому покупателям придется подумать про дополнительную установку системы для котла. Чтобы она правильно и исправно работала, процесс установки необходимо доверять только квалифицированным специалистам. Только они смогут выставить все параметры и настройки. Если во время монтажа и подключения допустить ошибки или оплошность, то группа безопасности на отопление не будет правильно работать.

В большинстве случаев установка выполняется к котлу на подающую магистраль. Наиболее оптимальное расстояние составляет около 1,5 метра, потому что именно в таком положении манометр сможет выполнить контроль давления в системе.

Общепринятая инструкция к установке группы безопасности

Каждый производитель, который производит такое оборудование, прописывает все правила установки в инструкции. Но есть общепринятые нормативные документы, где четко расписаны все правила монтажа.

Предохранительные клапаны, которые расположены в системе отопления, необходимо устанавливать на подающий трубопровод. Они монтируются сразу возле котла

Во внимание берется определенный уровень мощности, чтобы вырезать и дублировать эти устройства.
В системе, где есть горячая вода, клапаны должны устанавливаться на выходе. В большинстве случаев это верхняя точка на котле.
Между клапанами и магистральными трубками не должны находиться никакие устройства.. Группа безопасности на отопление в системе выполняет важную роль во время работы котла

Чтобы обеспечить полную безопасность, необходимо позаботиться о правильном монтаже этой системы

Группа безопасности на отопление в системе выполняет важную роль во время работы котла. Чтобы обеспечить полную безопасность, необходимо позаботиться о правильном монтаже этой системы.

Source: www.teplo-ltd.ru

Алгоритм срабатывания

Кратко подытожим принцип действия всей группы. С самого начала ввода в эксплуатацию работает автоматический воздухоотводчик, выводя из системы весь воздух. Однако при перегреве и достижении критических отметок давления он бессилен. Во избежание аварийной ситуации срабатывает предохранительный клапан, стравливая излишки теплоносителя, тем самым снижая давление в системе.

Для контроля работы системы в состав группы безопасности входит манометр, который показывает давление в моменте: пониженное давление свидетельствует о разгерметизации, неисправности расширительного бака или крана подпитки; повышенное – о расширении теплоносителя или чрезмерном выделении пара вследствие перегрева.

Принцип работы

Для каждой системы отопления имеются свои конкретные значения максимального давления. На это напрямую влияет степень нагрева и охлаждения жидкости, которая находится в сети. Как было описано выше, из-за того, что давление начинает превышать норму, могут произойти значительные поломки. Чтобы понять, как блок безопасности помогает избежать последствий аварийных ситуаций, стоит рассмотреть принцип его работы.

Набор частей блока безопасности может меняться в зависимости от того, для каких целей используется основной агрегат, но в базовой комплектации система содержит всего три модуля, которые вмонтированы в корпус. Это манометр, воздухоотвод (кран Маевского) и предохранительный клапан.

Разберем более подробно назначение всех трех элементов.

Манометр – это измерительный прибор, с помощью которого можно оперативно контролировать показатели давления. Самой главной его функцией является определение максимально точных данных. Но, как и любой прибор, он имеет определенные погрешности. Измерительными единицами в манометрах являются либо бары, либо атмосферы, но наиболее популярным остается первый вариант.

Автоматический воздухоотводчик служит для удаления излишнего воздуха в системе. Обычно эта деталь производится из латуни. Как известно, в любой системе отопления воздуха быть не должно. Он накапливается по нескольким причинам. Это может быть установка резиновых уплотнений низкого качества, засор внутри трубопровода, неправильный монтаж системы отопления. Также в воде, которая поступает в систему, содержится достаточное количество кислорода. Именно он способствует образованию пробок из воздуха.

Предохранительный клапан играет важную роль. Он необходим для устранения лишней жидкости из закрытой системы. Иными словами, он служит для защиты в том случае, если автоматический отводчик не сработает. Для производства данного элемента используется латунный сплав. Состоит он из двух деталей: стальной пружины и мембраны. Сброс теплоносителя с помощью клапана происходит таким образом, чтобы он не попал на человека. Особенно актуально использование предохранителя в системах, которые оснащены паровыми котлами.

Как можно понять из описаний, каждая деталь блока безопасности выполняет свои определенные функции. Элементы могут как располагаться отдельно, в разных частях трубопровода, так и быть в единой связке. Также существует еще один вариант комплектации системы. В него добавлен гаситель гидравлических ударов, защищающий манометр от действия окружающей среды.

Оборудование в целом работает по определенной несложной схеме. Если по каким-то обстоятельствам расширительный бак не может возместить расширение теплоносителя, а закрытая система подвергается высокому давлению, то в недрах оборудования также увеличивается давление. В этот момент в работу включается предохранительный клапан. Его пружина сжимается, открывается вентиль. Так лишний теплоноситель получает возможность выхода, лишний воздух выходит через воздухоотводчик.

Указания по монтажу

Если дровяной или угольный котел не укомплектован группой безопасности, то ее без проблем можно купить отдельно или собрать самостоятельно. Здесь главное — правильно подобрать приборы под свой теплогенератор. Технические характеристики автоматического воздухоотводчика большой роли не играют, а вот манометр и аварийный клапан подбираются по величине максимального рабочего давления, указанного в инструкции по эксплуатации на котел.

Вообще, установка группы безопасности в системе отопления никакой сложности не представляет, это может сделать любой человек при наличии стандартного набора слесарного инструмента. Монтаж может осуществляться двумя способами:

  • постановка на «родной» штуцер, выходящий из котла;
  • врезка в подающий трубопровод на выходе из теплогенератора.

Когда группа ставится на подающей магистрали, то следует выбрать такое место, чтобы от входа в котельную были хорошо видны показания манометра. Иногда для этого нужно выполнить монтаж группы безопасности на вертикальном отрезке трубы или специальном кронштейне, прикрепляемом к стене. К выходному патрубку предохранительного клапана следует подсоединить шланг (лучше прозрачный) и опустить его в пластиковую канистру или канализацию. Первый вариант хорош тем, что по наличию воды в емкости вы всегда будете замечать, когда в ваше отсутствие котел работал в критическом режиме.

Манометр и аварийный клапан выбираются в соответствии с величиной максимального давления котельного оборудования

Если приобретенный в магазине дровяной или угольный котел не имеет в комплекте собственного защитного узла, его можно купить отдельно, а затем установить на оборудование своими руками

В этом случае основное внимание уделяется не столько фирме, выпускающей это комбинированное изделие, сколько правильному выбору самих приборов. Не все предлагаемые производителями узлы безопасности подходят для конкретной модели теплового генератора. Как правило, характеристики устройства спуска воздуха не имеют решающего значения и на эту составляющую узла можно не обращать внимания

Как правило, характеристики устройства спуска воздуха не имеют решающего значения и на эту составляющую узла можно не обращать внимания.

  • установка купленного модуля на штуцер, уже имеющийся на коллекторе эксплуатируемого котла – в этом случае потребуется проследить за совпадением резьбы, обозначаемой в дюймах;
  • врезка корпуса узла безопасности в подающий трубопровод в районе его вывода из теплового генератора.

Во-первых, согласно требованиям нормативов, между выходным патрубком и группой безопасности запрещено устанавливать любые виды арматуры, а также не допускается подсоединять другие приборы посредством тройника. Во-вторых, сам этот участок делается как можно короче (при возможности защитные приборы ставятся вплотную к корпусу котла).

Иногда для лучшей видимости приборного табло вся группа устанавливается на вертикальном участке трубы. Как вариант – она может располагаться на специально оборудованном для этих целей кронштейне, фиксируемом на стене. К выходному штуцеру предохранительного клапана подсоединяется прозрачный шланг, другой конец которого опускается в пластиковую канистру или непосредственно в сливную канализацию. Первая из этих схем слива хороша тем, что по уровню воды в емкости удобно судить о том, что котел работает в критическом режиме.

Производители групп отопления

Наибольшим спросом пользуются группы безопасности от компаний Valtec и Watts. Их продукция отличается высоким качеством изготовления и надёжности. Так, например, VT.460.0.0 от Valtec применяется для систем отоплений с номинальным давлением до 10 бар. Максимальная температура использования должна быть не выше +120°С. В качестве теплоносителя может применяться пар, вода или специальная жидкость.

Аварийный клапан имеет фиксированную настройку в 3 бара. Корпус группы безопасности латунный, никелированный. Резьба для присоединения внутренняя, размером 1″. Стоимость группы VT.460.0.0 начинается от 1700 рублей.


Группы безопасности от компании Watts

Группа безопасности WattsKSG-MS имеет похожие характеристики. Корпус выполнен из латуни, но в отличие от предыдущего устройства, находится в теплоизолирующем кожухе. Порог срабатывания аварийного клапана – 3 бара.

Во время монтажа группы безопасности и других частей системы отопления необходимо точно следовать приложенным к ним инструкциям от производителя. Так как в случае неправильной установки, система будет работать неполноценно, или допущенная во время монтажа ошибка приведёт к её поломке.
