Для чего нужен расширительный бачок в системе отопления

Как сбросить давление в котле, ели оно высокое

Есть несколько простых вещей, которые они могут попробовать, как мы подробно рассмотрим ниже.

Шаг 1: Слить немного воды

Давление в котле может быть слишком высоким, потому что в системе слишком много воды. Это, конечно, при условии, что насос работает в соответствии со спецификацией, но это может быть хорошим местом для запуска. Что нужно делать:

  • Выключить котел за несколько часов до того, как планируется выполнить работу, чтобы он полностью остыл.
  • Найти точку слива на радиаторе, как правило, в нижней части устройства, и подготовить емкость, удобную для сбора воды.
  • Постепенно открывать слив, используя свой ключ или запирающее защитное устройство, и собирать жидкость в пластиковом резервуаре.
  • Наблюдать, как манометр падает, пока стрелка не окажется в зеленом диапазоне. Плотно закрыть сливное отверстие.

Шаг 2: прокачать все радиаторы в системе

Накопление воздуха в верхней части радиатора уменьшает пространство для воды и увеличивает давление в системе. Что можно сделать:

Выключить котел на несколько часов, чтобы он полностью остыл. Найти точку отбора воздуха на первом радиаторе, как правило, в верхней части устройства с одной стороны, и использовать сухую ткань и контейнер, чтобы собрать воду. Постепенно открывать выпускной клапан с помощью ключа радиатора. Появится немного пузырькового воздуха, а также немного воды. Когда поток стабилизируется, плотно закрыть выпускной клапан. Продолжать с другими радиаторами, пока датчик не окажется в зеленом диапазоне

Важно плотно закрыть каждое отверстие слива

Воздух в радиаторах, скорее всего, поступает из насоса котла, аэрирующего воду. Если приходится прокачивать радиаторы чаще, чем раз в год, проблема может быть более глубокой, требующей рассмотрения специалистом.

Как выставить оптимальное давление?

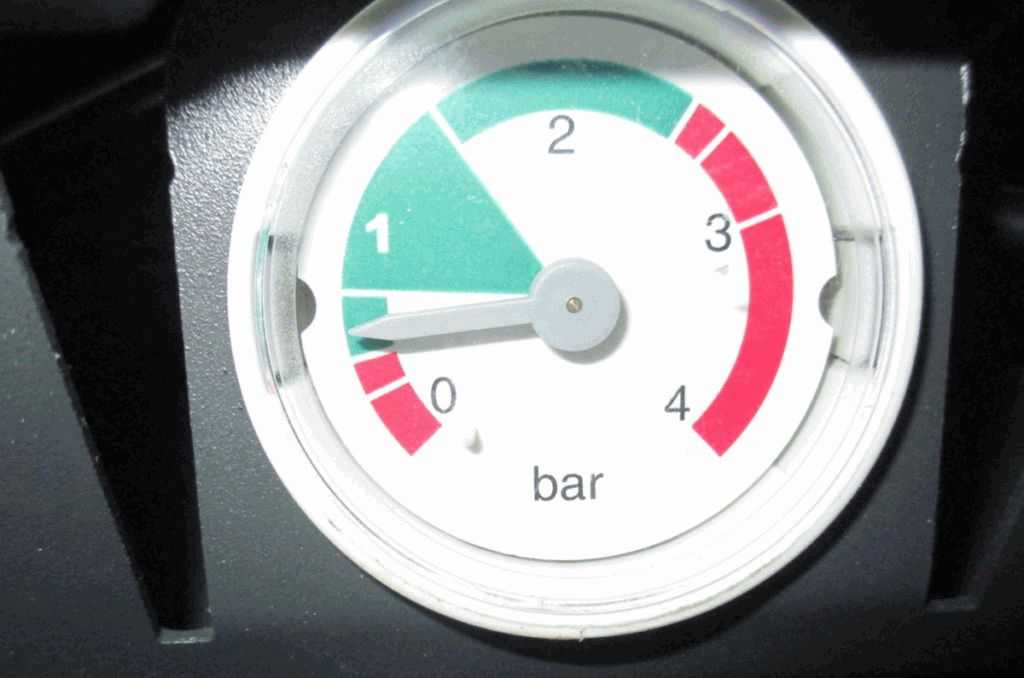

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

  1. Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
  2. На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
  3. Подсоединить к ниппелю бака насос.
  4. Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
  5. Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
  6.  Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Какое давление в расширительном бачке системы отопления

Один из вопросов, который часто задают наши читатели. По всей видимости, он возникает либо когда возникают проблемы при эксплуатации системы отопления, либо когда необходимо провести техническое обслуживание газового котла, в котором имеется встроенный расширительный бачок.

Расширительный бачок хоть и не является самым главным элементом системы отопления, тем не менее, необходимо понимать – для чего он нужен и какую роль играет давление в расширительном бачке отопления закрытого типа. Речь пойдет именно об устройствах закрытого типа, которые применяются в системах отопления с циркуляционным насосом.

Основное назначение – компенсация теплового расширения воды. По законам природы при нагреве жидкость имеет свойство увеличивать свой объем. Нормальная циркуляция в закрытой системе отопления может быть обеспечена только при условии, что система полностью заполнена теплоносителем (водой или антифризом) и именно поэтому, когда запущен отопительный процесс – излишки теплоносителя нужно где-то аккумулировать. Иначе быть просто не может – жидкость несжимаема.

Если так случится, что жидкости будет некуда деться – в системе найдется место, через которое выйдет излишек. В системах отопления закрытого типа обязательно на такой случай устанавливаются специальные предохранительные клапаны – но это уже тема отдельной статьи.

Давление в расширительном бачке котла

Статическое давление 1 метра водяного столба примерно равно 0,1 бар, то есть для контуров отопления квартир и малоэтажных домов оно будет менее 1 бара. Но, для нормальной работы газового котла, а именно насосного оборудования и воздухоотводчиков давление теплоносителя в закрытой системе должно быть не ниже величины, указанной производителем оборудования в паспорте или руководстве по эксплуатации котла. Вот выборка из руководства по эксплуатации некоторых популярных моделей котлов:

При давлении в системе менее 0.7 бар большинство бытовых газовых котлов просто отключится. Отсюда видно, что для нормальной эксплуатации среднее значение составляет примерно 1.2 бара. Учитывая, что сама мембрана при определенных условиях (когда стремится принять равновесное положение) может создавать дополнительное давление, то начальное давление зарядки пустого расширительного бачка можно установить на 0.2-0.4 бара ниже компенсируемого. То есть можно определенно утверждать, что для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке системы отопления допустимо на уровне 0.8-1 бар.

Для нестандартных систем расчеты производятся на этапе проектирования, вычисляется объем жидкости в системе, необходимый объем расширительного бака, коэффициенты полезного объема РБ и начальное давление зарядки должно быть известно пользователю.

Как проверить давление в расширительном бачке отопления

Если в результате проверки выяснилось, что давление недостаточно – необходимо это исправить. Отсутствие надлежащего давления может принести пользователю неприятности в виде аварийных остановок котла или сброса избытка давления через предохранительные устройства. Доводить до таких ситуаций не желательно и согласно рекомендаций большинства производителей котельного оборудования – давление расширительного бачка должно контролироваться 1 раз в год при проведении технического обслуживания.

Производить “подкачку” бака нужно только тогда, когда он полностью пустой. Так как конструктивно он располагается на котле – будет достаточно слить воду с котла. Подкачивать можно любым доступным способом. Практика показывает, что проще всего это сделать обычным велосипедным насосом и проконтролировать ручным манометром. В случае, если давление в воздушной камере расширительного бака не может компенсировать давление водяной камеры, также есть вероятность повреждения мембраны или клапана.

Повышение давления из-за расширительного бака

Повышенное давление в контуре может наблюдаться из-за различных проблем с расширительным баком. Среди наиболее частых причин выделяются следующие:

  • неправильно рассчитанный объем бака;
  • повреждения мембраны;
  • неправильно рассчитанное давление в баке;
  • неправильно выполненная установка оборудования.

Чтобы решить эту проблему, необходимо правильно рассчитывать объем бака, который должен составлять не меньше 10% от общего объема воды в контуре для газового котла и не меньше 20%, если для отопления используется твердотопливный котел. При этом на каждые 15 литров теплоносителя используется мощность в 1 кВт. При расчете мощности следует определять объем по поверхностям нагрева, для каждого отдельно взятого контура, что позволяет получить максимально точные значения.

Причиной перепада давления может стать поврежденная мембрана бака. При этом вода заполняет емкость, манометр показывает, что напор в системе упал. Однако, если подпиточный кран открыть, то уровень давления в системе будет намного больше расчетного рабочего. Исправить ситуацию поможет замена мембраны баллонного бака или полная замена оборудования, если установлен диафрагменный бачок.

Неполадки работы бачка становится одной из причин, почему в отопительной системе наблюдается резкое падение или повышение рабочего давления. Для проверки необходимо полностью слить воду из системы, спустить воздух из бачка, затем начать заливку теплоносителя с замерами давления в котле. При уровне давления 2 бара в котле, манометр, установленный на насосе, должен показывать 1,6 бар. При других значениях для регулировки можно открывать запорный кран, через подпиточный крае добавить воду, сливаемую из бака. Такой метод решения проблемы работает для любого варианта подвода воды – верхнего или нижнего.

Неправильная установка бака также становится причиной резкого изменения давления в сети. Чаще всего из нарушений наблюдается установка бака после циркуляционного насоса, при этом давление резко повышается, тут же наблюдается сброс, сопровождаемый опасными скачками давления. Если ситуацию не исправить, то в системе может произойти гидроудар, все элементы оборудования будут подвергаться повышенным нагрузкам, что отрицательно сказывается на работоспособности контура в целом. Решить проблему поможет переустановка бака на трубу обратки, где ламинарное течение обладает минимальной температурой. Сам бак монтируется не посредственно перед отопительным котлом.

Причин, по которым наблюдаются резкие скачки давления в системе отопления, множество. Чаще всего, это неправильный монтаж и ошибки в расчетах при выборе оборудования, неправильно произведенные настройки системы. Повышенное или пониженное давление крайне негативно сказываются на общем состоянии оборудования, поэтому следует предпринять меры для устранения причины проблемы.

Официальный Форум BAXI в России

  • Темы без ответов
  • Активные темы
  • Поиск
  • Пользователи
  • Наша команда
  • Благодарности
  • 19.07.2019 — Вышла в свет семинарская тетрадь BAXI 3кв. 2019 года (119 Мб). Скачать
  • 20.06.2019 — В продажу поступили стабилизаторы напряжения BAXI Energy.
  • 16.04.2019 — Стартовали продажи котлов BAXI Eco Nova.
  • 16.11.2018 — Вышла в свет семинарская тетрадь BAXI 4кв. 2018 года (8 Мб). Скачать

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

  • Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
  • Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
  • Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
  • Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

  • Выход воздуха из системы (кран Маевского);
  • Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Почему падает давление в котле

Самым привычным следствием при сбоях в работе системы отопления признают потерю давления в контуре. Различают ряд распространенных причин, при которых манометр покажет падение напора:

  • нарушение функциональности расширительного бачка;
  • перебои в электросетях;
  • утечка, образовавшаяся в контуре отопления;
  • неверные расчеты при выборе котла для данного помещения.

При снижении показателя давления в котле, вода прекращает поступать. Если снизился напор газа, то автоматика остановит работу котла. Для предотвращения поломок, случающихся каждый раз в неожиданное время, прежде всего, необходимо систематически осуществлять контроль над работой системы.

По окончанию отопительного сезона следует регулярно производить диагностику, а в случае необходимости, и ремонт оборудования, это позволит удерживать напор не ниже минимальной отметки.

Что такое номинальное давление в газовом котле, как его проверить

Что такое номинальное давление в котле? Это заявленный производителем показатель, при котором техника исправно работает

Важно знать и следить за изменениями значений во время эксплуатации оборудования. Сильные скачки могут привести к выходу техники из строя и аварийной ситуации

Разберемся, как правильно контролировать и поддерживать работоспособность котла.

Каким должно быть нормальное давление в газовом котле

Значение может отличаться для каждой марки и модели техники. Точные показатели можно найти в паспортных данных. Среднее давление газа зависит от конструкции котла:

В колонке «минимальный» указан показатель, ниже которого котел не будет работать. В этом случае защитная автоматика отключит его, чтобы избежать серьезной поломки или аварии.

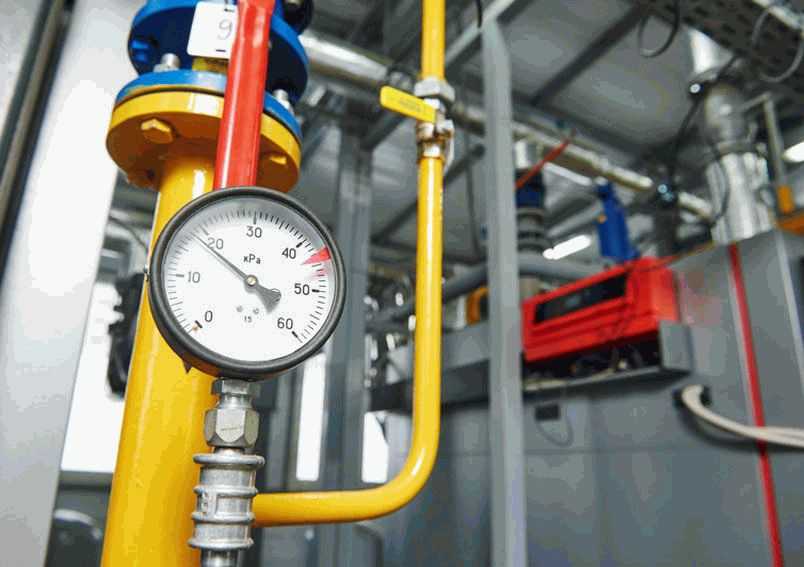

В системе газоснабжения европейского типа номинальное значение равно 20 мБар, тогда как в наших регионах — 12–18 мБар. Расход зависит от вида потребляемого топлива: сжиженное оно или магистральное.

Кроме этого, существуют и другие разновидности давления — водное и атмосферное. Водное обозначается единицей измерения Па. До момента заполнения водой в системе поддерживается атмосферный показатель в 1 Бар.

Значения в расширительном баке и отопительной системе

Расширительный бачок служит для отбора лишней жидкости. Во время нагрева жидкость расширяется, что приводит к повышению значений (норма 1,5 Бар). Чтобы избежать поломок, излишки забираются в резервуар, а после остывания снова возвращаются в систему.

Для измерения давления устанавливается манометр. При изменениях стрелка манометра указывает на минимально или максимально допустимое значение. Чтобы изменить ситуацию, проводится закачка воздуха с помощью ниппеля.

Для правильной установки бака поступите так:

  • Узнайте номинальный показатель для вашей модели. Настройка в расширительном бачке должна быть на 0,3 Атм ниже, чем в отопительном контуре.
  • Установите эти значения перед подключением бака.
  • После подключения наполните контур жидкостью. Следите за изменениями на манометре. Как только они достигнут нормы, отключите подачу воды.
  • Запустите насос.
  • На терморегуляторе установите самую высокую температуру. Делается это для того, чтобы жидкость максимально расширилась и заполнила расширительный бак.

Чем выше скорость циркуляционного насоса, тем быстрее движется теплоноситель по системе. Следовательно, сила напора больше. Конкретных указателей номинального давления в контуре нет. Считается, что разница в силе напора во входящей и обратной трубе не должна превышать 0,3–0,5 Атм.

Чем измерить показания в двухконтурном котле? Для этого также используется манометр.

Расчет объема расширительного бака

Обеспечить стабильную работу системы отопления несложно, главное правильно подобрать объем компенсационного резервуара. Расчет объема экспанзомата должен производиться с учетом самого интенсивного режима работы газового котла. При первых запусках отопления температура воздуха еще не очень низкая, поэтому оборудование будет работать со средней нагрузкой. С приходом морозов вода прогревается сильнее и ее количество увеличивается, требуя больше дополнительного места.

Рекомендуется подбирать бак вместительностью не менее 10-12% от всего количества жидкости в системе отопления. Иначе бачок может не справиться с нагрузкой

Самостоятельно рассчитать точную вместительность расширительного бака можно. Для этого сначала определяют количество теплоносителя во всей системе отопления.

Способы расчета объема воды в системе отопления:

  1. Полностью слить теплоноситель из труб в ведра или другую емкость, чтобы можно было посчитать литраж.
  2. Залить воду в трубы через водосчетчик.
  3. Суммируют объемы: вместительность котла, количество жидкости в радиаторах и трубах.
  4. Расчет по мощности котла – мощность установленного котла умножают на 15. То есть, для котла 25 кВт нужно будет 375 литров воды (25*15).

После того, как количество теплоносителя посчитано (пример: 25 кВт*15=375 литров воды), рассчитывают объем расширительного бака.

Методов много, но не все они точные и количество воды, вмещающейся в систему отопления может быть значительно больше. Поэтому объем расширительного бака всегда подбирается с небольшим запасом

Методики вычисления довольно сложные. Для одноэтажных домов используют следующую формулу:

Объём расширительного бака = (V*E)/D,

Где

  • D – показатель эффективности бака;
  • Е – коэффициент расширения жидкости (для воды – 0,0359);
  • V – количество воды в системе.

Показатель эффективности бака получаем по формуле:

D = (Pmax—Ps)/(Pmax +1),

Где

  • Ps=0,5 бар – это показатель давления зарядки расширительной емкости;
  • Pmax – максимальное давление отопительной системы, в среднем 2,5 бар.
  • D = (2,5-0,5)/(2,5 +1)=0,57.

Для системы с мощностью котла 25 кВт потребуется расширительный бак объемом: (375*0,0359)/0,57=23,61 л.

И хотя в двухконтурном газовом котле уже имеется встроенный резервуар на 6-8 л, но, глядя на результаты расчетов, понимаем, что стабильного функционирования системы отопления без монтажа дополнительного расширительного бака не получится.

Для чего нужен расширительный бак?

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.

Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке

Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Расширительный бак открытого исполнения

Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.

Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей

Обязательно нужно уделить внимание теплоизоляции конструкции

В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.

Функции бака открытого типа:

  • контролирует уровень теплоносителя в контуре отопления;
  • если в системе температурный режим понизился, он компенсирует объем теплоносителя;
  • когда меняется давление в системе, бак выполняет функцию буферной зоны;
  • излишки теплоносителя удаляет из системы в канализацию;
  • выводит воздух из контура.

Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.

Экспанзомат закрытого типа

В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.

Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.

Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке

Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.

Достоинства мембранных типов бачков:

  • простота самостоятельной установки;
  • устойчивость к коррозии;
  • работа без регулярной доливки теплоносителя;
  • отсутствие контакта воды с воздушной средой;
  • работоспособность в условиях повышенной нагрузки;
  • герметичность.

Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.
