Виды насосов для отопительных систем
Современные циркуляционные насосы разделяют на два принципиальных вида: «сухие» и «мокрые». Они несколько отличаются внутренним устройством и схемой работы, но движение жидкости в них все равно обеспечивается за счет циркуляционных процессов в системе. Некоторые модели оснащаются устройствами для автоматического регулирования их работы.
Вариант #1 — приборы «сухого» типа
Конструкция сухого циркуляционного насоса не подразумевает контакт теплоносителя с ротором. Его рабочая область отделена от деталей электродвигателя специальными кольцами.
Их производят из следующих типов материала:
- графита;
- керамики;
- карбида вольфрама;
- нержавеющей стали;
- оксида алюминия.
Принцип работы «сухого» насоса заключается во вращении колеса в среде теплоносителя. Подающее воду отверстие находится по центру основной камеры, а отводящая система каналов – по периферии.
Рабочая зона «сухих» циркуляционных насосов связана с двигателем только посредством вала, поэтому при необходимости возможна замена электропривода
Вращение крыльчатки функционального колеса приводит к возникновению центробежных сил, перемещающих теплоноситель от центра корпуса к его краям. Такой принцип работы циркуляционного насоса обеспечивает постоянное движение воды через его внутреннюю камеру.
Положительными особенностями отопительного оборудования сухого типа являются:
- высокий уровень КПД – 70-80%;
- минимальный гидроудар при запуске;
- возможность горизонтального и вертикального расположение двигателя;
- перекачивание больших объемов теплоносителя за счет высокой мощности.
Из-за комбинации экономичности и шумности «сухие» насосы используются преимущественно в системах отопления промышленных, административных зданий и крупных жилых объектов.
Поэтому у приборов такого рода можно выделить следующие негативные стороны:
- Высокий уровень шума, не позволяющий использовать их в квартирах.
- Необходимость замены уплотнительных дисков каждые 2-3 года.
- Высокая вероятность протекания теплоносителя наружу при нарушении герметичности рабочей камеры.
- Необходимость внешнего охлаждения двигателя.
Из-за большого веса такое оборудование устанавливают на пол или подвешивают на кронштейны.
Элементы консольного насоса закреплены на одной станине, а электрический двигатель с рабочим колесом в корпусе связаны через редуктор
Существует два варианта конструкционного исполнения «сухих» насосов:
- Моноблочный. Двигатель и металлический корпус прибора объединены в одну конструкцию со специфическими креплениями.
- Консольный. К корпусу оборудования с помощью универсальных креплений может присоединяться двигатель любой мощности.
«Сухие» циркуляционные устройства для отопительных систем при соответствующем обслуживании являются более долговечными, поэтому они постепенно вытесняют с рынка модели с мокрым ротором.
Вариант #2 — насосы с ротором мокрого типа
Принцип действия циркуляционного прибора с ротором, относящимся к мокрому типу, аналогичен своему собрату в «сухом» исполнении: при вращении крыльчатки подаваемый в центр теплоноситель перемещается к периферии рабочей камеры, откуда собирается в отводящие каналы.
Все внутренние уплотнители в «мокром» насосе являются статичными и не подвержены динамическому износу, поэтому такие модели более надежны и долговечны
Ротор «мокрого» насоса контактирует с теплоносителем, который обеспечивает и охлаждение двигателя. Такие приборы не должны работать в сухом режиме, потому что они быстро перегреваются и сгорают.
Составные части оборудования обычно расположены в одном корпусе и составляют единую конструкцию, поэтому при поломке отдельных элементов их не заменяют, а покупают новый насос.
Теплоноситель внутри рабочей камеры проходит довольно извилистый путь, поэтому от гладкости материала внутренней поверхности корпуса зависит шумность насоса
Преимущества агрегата с “мокрой” разновидностью ротора:
- бесшумность работы;
- компактные размеры;
- незначительное потребление электроэнергии (30-50 Вт);
- длительность работы без обслуживания;
- относительно небольшая стоимость;
- простота установки.
Устройства часто встраивают непосредственно в конструкцию бытовых котлов, облегчая потребителю выбор оборудования при монтаже системы отопления.
У отопительных приборов такого типа есть и минусы:
- конструкционные ограничения по максимальной мощности;
- низкая ремонтопригодность;
- маленький КПД (40-60%);
- необходимость строго горизонтального расположения оси двигателя.
Из-за низкой мощности “мокрая” разновидность насосных машин используют преимущественно в отопительных системах квартир и одноэтажных домов.
Лучшие циркуляционные насосы для систем отопления
Grundfos UPS 25-40 180
Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.
Характеристики:
- производительность – 2900 л/ч;
- потребляемая мощность – 45 Вт;
Достоинства:
- высокая производительность;
- доступная цена;
- надёжность;
- хороший напор.
Недостатки:
- дороже аналогичных устройств отечественного производства;
- модель часто подделывается.
«Вихрь» ЦН-25-4
Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.
Характеристики:
- производительность – 50 л/мин.;
- потребляемая мощность – 72 Вт;
Достоинства:
- низкий уровень шума;
- простота монтажа и эксплуатации;
- длительный срок эксплуатации;
- доступная стоимость;
- экономичность;
- компактность.
Главный недостаток
несоответствие заявленных производителем характеристики фактическим.
Oasis CN 25/4
Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».
Характеристики:
- производительность – 170 л/мин.;
- потребляемая мощность – 245 Вт;
Достоинства:
- экономичность;
- компактность;
- малый вес;
- длительный срок службы;
- простота монтажа и обслуживания.
Недостатки:
не выявлены.
Grundfos UPS 25-60 180
Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.
Характеристики:
- производительность – 4,35 м.куб./час.;
- потребляемая мощность – 60 Вт;
Достоинства:
- несколько скоростей работы ротора;
- компактность;
- надёжность;
- простота установки и эксплуатации.
Недостатки:
не выявлены.
Grundfos ALPHA2 25-60 180
Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.
Характеристики:
- производительность – 3 м.куб./час.;
- потребляемая мощность – 45 Вт;
Достоинства:
- низкий уровень шума при работе;
- простота монтажа и эксплуатации;
- надёжность;
- длительный срок службы.
Главный недостаток:
высокая стоимость.
Valtec VRS 25/4 130
Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.
Характеристики:
- производительность – 3000 л./час.;
- потребляемая мощность – 72 Вт;
Достоинства:
- надёжность конструкции;
- доступная стоимость;
- простота монтажа и эксплуатации.
Главный недостаток:
короткий штатный сетевой шнур.

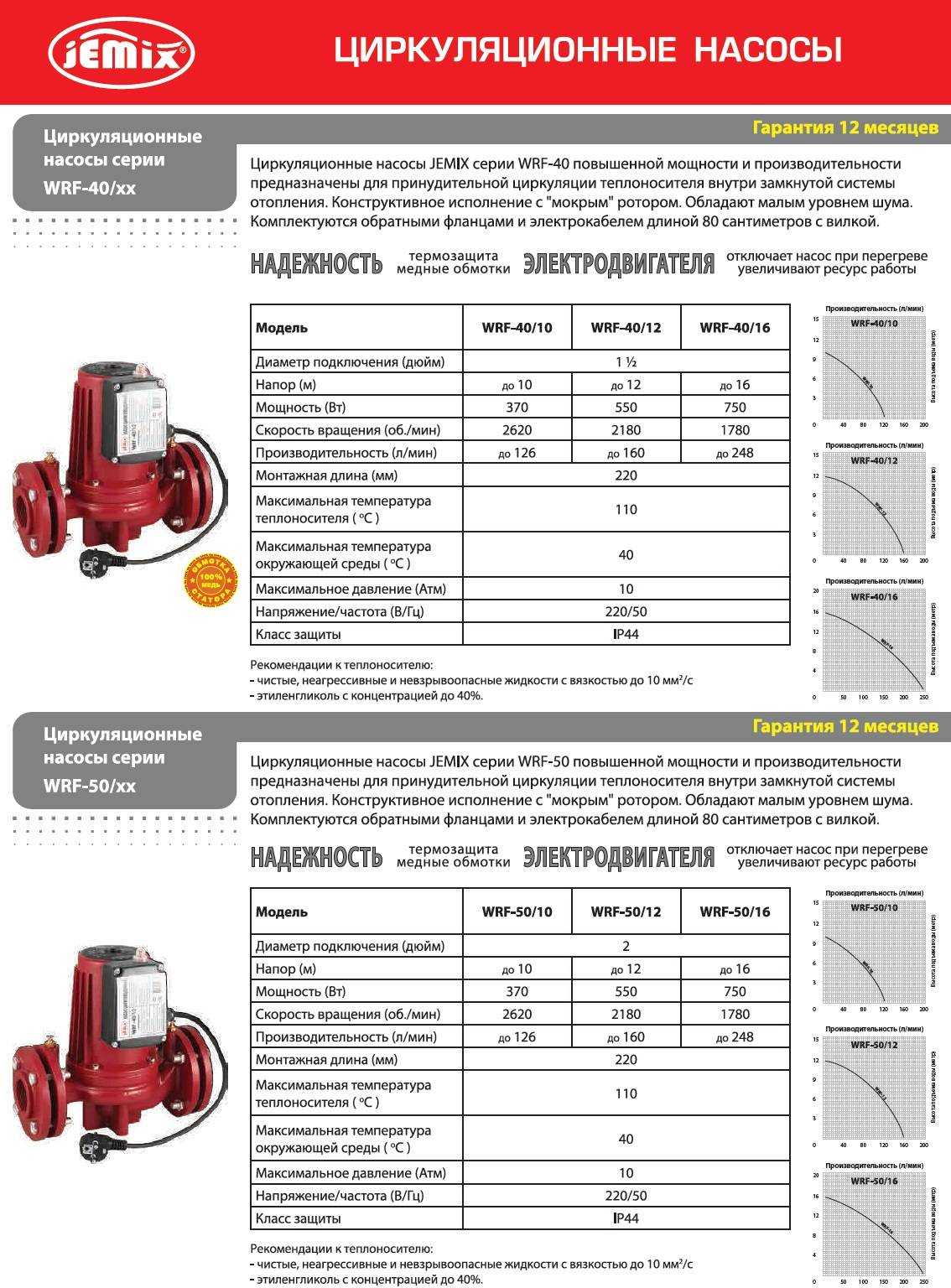

JEMIX WRF-50/12
Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.
Характеристики:
- производительность – 9600 л./час.;
- потребляемая мощность – 550 Вт;
Достоинства:
- большой напор;
- надёжность;
- высокий КПД.
Недостатки:
- необходимость приварки к трубопроводу ответных фланцев;
- высокая стоимость.
WWQ CN 25/60-180
Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.
Характеристики:
- производительность – 58 л./мин.;
- потребляемая мощность – 90 Вт;
Достоинства:
- защита от перегрева;
- простота обслуживания и эксплуатации.
Главный недостаток:
короткий сетевой кабель.
С «сухим» или «мокрым» ротором?
Какой циркуляционный насос поставить на отопление лучше: с «сухим» или «мокрым» ротором? Ответ даст рассмотрение конструкции и характеристик каждого устройства. Насосы с «сухим» ротором представляют собой агрегаты, в которых в воде находится исключительно крыльчатка. Сам же ротор отделен от воды уплотнительными кольцами. Такие устройства имеют свои плюсы и минусы в плане бытового применения.
Плюсы «сухих» насосов:
- Высокий КПД. КПД таких устройств составляет 80 — 85 %, что гораздо больше, чем у приборов с «мокрыми» роторами. Благодаря сниженному энергопотреблению их выгодно применять в системах с общей протяженностью трубопроводов свыше 200 м.
- Работа с высокими температурами. Температура перекачиваемых жидкостей может составлять порядка 110 — 115°.
Минусы «сухих» насосов:
- Высокая стоимость. Сами по себе такие агрегаты немало стоят в приобретении и в обслуживании.
- Регулярная замена уплотнительных колец. В среднем срок службы уплотнителей составляет около 3 лет, после чего их придется менять. Чем больше в перекачиваемой жидкости твердых частиц, тем меньше прослужат уплотнители.
- Высокая шумность. Из-за особенностей свой конструкции «сухие» модели очень шумные, поэтому их придется помещать в отдельные помещения (это в идеале) или в подвал.
Можно сказать, что «сухие» насосы подходят больше для производственного применения, где необходимо создать высокое давление и перекачивать жидкости по трубопроводу протяженностью в несколько сотен метров. Некоторые владельцы дач устанавливают себе подобные агрегаты, связывая отопительную систему дома с мастерской, гаражом или хозяйственной пристройкой. Однако, если у вас все отопление меньше 200 м, то для вас «сухие» модели не актуальны.
У «мокрых» же насосов ротор напрямую контактирует с водой, поэтому для них возможна лишь горизонтальная установка. Вся начинка заключена в металлически стакан (корпус).
Плюсы «мокрых» насосов:
- Невысокая стоимость. Стоимость у таких агрегатов значительно ниже, чем у «сухих».
- Не требуют постоянного обслуживания. Хотя эти насосы все же могут выйти из строя по каким-то причинам, однако они не требуют планового обслуживания, как например, у «сухих», где нужно регулярно менять уплотнители.
- Тихие в работе. За счет того, что ротор находится в теплоносителе, его работа довольно тихая, поэтому не будет будить жильцов квартиры. Для него не требуется отдельное помещение.
Минусы «мокрых» насосов:
Низкий КПД. КПД у таких приборов составляет примерно 50 — 55 %, поэтому они применимы лишь в небольших частных домовладениях (трубопровод протяженностью до 200 м).
Для частного дома и дачи лучше всего использовать «мокрые» насосы, которые дешевле и проще в обслуживании. Для большинства владельцев невысокий КПД не является критичным, так как в домашних условиях не нужно создавать высокое давление для большого напора. Также вода в трубах отопления редко достигает 90°, а «мокрые» насосы позволяют работать с теплоносителями температурой 90 – 100°. Если у вас дом площадью до 150 м2, тогда вам подойдет агрегат именно этого типа.
