Монтаж газового котла своими руками: как правильно установить и как сделать заземление настенного или напольного котла

Газовый прибор в частном доме: требования и основные этапы установки

Для грамотного монтажа агрегата предварительно нужно изучить нормативную документацию и правила выполнения этих работ. В них говорится об особенностях установки газовых приборов для устройства отопительной системы.

Какого вида котел не пришлось бы устанавливать, обязательно нужно выполнить требования определенных норм и правил, таких как:

СНиП 41-01-2003 об отоплении, вентиляции и кондиционировании.
СНиП 42-01-2002 о газораспределительной системе.
СНиП 21-01-97 о пожарной безопасности.
СНиП 2.04.08-87 об устройстве котельных.

Положения СНиП содержат всю необходимую информацию для монтажа и запуска газового котлаИсточник optolov.ru

Применительно этим условиям, для установки газового котла в доме, нужно сначала получить нормативный акт, который дает разрешение на проведение работ по подключению газовых приборов. А для приобретения ТУ необходимо в местной газовой службе подать заявление, на которое в течение месяца должен быть дан ответ.

Монтаж котла

После разработки проектной документации и получения акта с разрешением на монтаж газового котла, производится его установка, которая проводится в несколько этапов:

Подготовка прочного основания. На пол заливается стяжка из бетона, или кладется лист металла. Устанавливать котел нужно строго параллельно полу.
Подключение дымохода и проверка тяги.
Присоединение труб отопительной системы. При этом должен быть установлен фильтр тонкой очистки, который обычно размещают в обратный трубопровод перед котлом. А по обе стороны фильтрующего элемента ставят краны с шаровым запором.
При установке двухконтурного газового котла в частном доме необходимо подсоединить его к водопроводу. Врезку подающей трубы желательно производить сверху, а выходящей магистрали – внизу.
Подключение к газопроводу. Это может делать только специалист газовой службы.

Видео описание

Наглядно установка газового котла показана в видеоролике:

Правила эксплуатации

Для безопасного использования газа должна быть соблюдена схема подключения газового котла в частном доме. К тому же должны выполняться следующие условия:

За пуск в работу котла только при нормальной влажности.
Контроль технического состояния специалистами газовой службы не реже одного раза в год.
Установка фильтра тонкой очистки на обратном трубопроводе отопительной системы.
Естественная или искусственная вентиляция в котельной.
Соответствие тяги в трубе дымохода требованиям (10-20 м/сек).

В случае утечки своевременно сообщать в аварийную газовую службу.

Видео описание

Про особенности эксплуатации газовых котлов смотрите в видеоролике:

Техобслуживание

Профилактические мероприятия по регламентному осмотру газовых котлов предусматривают следующие виды работ:

Проверка кранов наружного и внутреннего газопровода (разборка, нанесение смазки).
Обследование терморегуляторов на напольных котлах.
Промывка или замена фильтрующих элементов.
Ревизия форсунок, проверка плотности прилегания дверцы, работы запальника на приборах напольного типа.
Контроль тяги в дымоходе.
Проверка в зимнее время наледи у коаксиальной трубы настенных котлов.

Все комплектующие детали, подвергшиеся износу в процессе эксплуатации, подлежат замене.

Грамотный профилактический осмотр позволит не только повысить ресурс эксплуатируемого оборудования, но и уменьшит потребление газа.

Ремонт и обслуживание газового оборудованияИсточник sanmaster62.ru

На первый взгляд не самая сложная установка газовых котлов в частном доме, требования к соблюдению норм и техники безопасности предъявляет высокие. Монтаж отопительной системы с газовым котлом, требует знания соответствующих норм и правил, а финальную проверку и подключение должны проводить исключительно специалисты газовой службы. Доверяйте профессионалам и тогда газовый котел будет служить вам верой и правдой, и обеспечит тепло и уют в вашем доме.

Отвод дымовых газов

Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:

поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;
высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.

Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.

Котельная – какой она должна быть

Помещение, в котором будет монтироваться котел, должно соответствовать определенным требованиям. В противном случае это может привести к фатальным последствиям. Газ, как известно, взрывоопасен, поэтому с ним шутки плохи.

Итак, рассмотрим основные положения, которые предъявляются для установки котельного оборудования:

Если котел имеет мощность до 150 кВт, то его установка возможна в любом нежилом помещении дома, например, санузел, ванная, кухня.
Мощность котла от 150 кВт и более ограничено в выборе места. Допускается место для монтажа на цокольном или первом этаже.
Если место установки выбрана кухня, то на 1 кВт его мощности должно приходиться 0,2 м3.
На случай утечки газа, в помещении должен быть прибор для отключения подачи газа.
После монтажа газового котла, ко всем основным узлам следует обеспечить достаточный доступ для технического обслуживания.
Что касается стен помещения, то они должны обладать уровнем огнестойкости до 45 мин.
Также предъявляются требования по сечению решетки для вентиляции. Берутся расчеты на 1 кВт мощности 8 см2.

Установка котла на кухне

Отдельные требования также предъявляются и к дымоходной системе:

Диаметр дымохода должен соответствовать указанному параметру в техпаспорте котла.
Труба должна быть выше конька на 0,5 м.
Дымоходная труба должна быть не больше 25.
Допустимо до 3 сгибов.
Для прочистки дымохода должны иметься специальные отверстия.
Диаметр дымохода должен быть равным или большим от дымоходного отверстия.

Устанавливая котел на кухне, важно обеспечить следующие условия:

На высоте не меньше чем 800 мм от пола.
Под котлом должно быть свободное пространство.
Под котел на пол рекомендуется постелить металлический лист.

С чего начать установку?

Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
Просмотреть инструкцию к установке.

ВАЖНО! В одиночку можно установить только малогабаритный или напольный котёл (и то не всегда). В большинстве случаев потребуется помощь одного или двух человек.

Требования к помещению

Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
Дверной проём – не менее 80 сантиметров в ширину.
Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
Газовые трубы должны быть металлическими, другой материал не допускается.
Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
Котёл должен быть оснащён датчиком расхода топлива.
В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки.

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой.

ВНИМАНИЕ! В случае, когда установку выполняют специалисты, а протокол подписывает заказчик, он имеет юридическую силу, а если установку выполняет сам заказчик – протокол является обычным описанием действий.

Правила монтажа газовых приборов в квартире

Меньше всего проблем с обустройством индивидуального отопления возникает у владельцев новых квартир, не подключенных к централизованной системе отопления. В этом случае нет необходимости в посещении теплосети и не нужно заниматься отсоединением от стояков, а разрешение на то, чтобы смонтировать газовое отопление в многоквартирном жилом доме, может находиться в пакете документов на недвижимость.

Но и в данном случае нужно придерживаться определенных правил. Прежде всего, имея на руках документы, нельзя заниматься установкой газового оборудования самостоятельно – данную работу должны выполнять специалисты. Это могут быть не только сотрудники газопоставляющей организации, а и представители компании, у которой такой вид деятельности лицензирован.

После завершения монтажа инженер предприятия, поставляющего газообразное топливо, проверит правильность выполнения подключения и выдаст разрешение на пользование котлом. Только потом можно открывать вентиль, ведущий в квартиру.

Перед пуском, согласно требованиям к установке котла в многоквартирном доме, обязательно производится проверка системы индивидуального теплоснабжения. Для этого ее запускают под давлением, равным не менее 1,8 атмосфер. Контролировать данный параметр можно с помощью манометра нагревательного агрегата.

Если трубы вмонтированы в пол или стены, желательно увеличить давление и прогнать теплоноситель по ним в течение минимум 24 часов. Только после испытаний системы можно быть уверенным в отсутствии протечек и надежности соединений.

До начала пуска из оборудования следует спустить воздух. Поскольку при установке газового котла в многоквартирном доме системы делают закрытыми, нужно пользоваться кранами Маевского, имеющимися на радиаторах. В каждой батарее спускают воздух, обходя их несколько раз поочередно до тех пор, пока в них не останется воздуха. Систему после этого можно запускать в рабочий режим – включать теплоснабжение.

Размещать электрическую розетку и другой газовый прибор нужно на расстоянии не меньше 30 сантиметров от агрегата.

Выбор котла

Мощность

То, что мощность котла должна быть достаточной, очевидно. Но она не должна быть избыточной, особенно, если теплообменник чугунный. От капель конденсата из газохода раскаленный чугун растрескивается. Есть и другой опасный эффект: температура точки росы отходящих газов примерно 56 градусов цельсия. Если температура воды в обратке отопления окажется ниже, в камере сгорания может образовываться кислотный конденсат. Какое это имеет отношение к избытку мощности? Слишком мощный котел быстро прогреет систему и уйдет в дежурный режим до ее остывания. Тепловая инерция мощного теплообменника велика, и, пока он опять прогреется, может выпасть кислотная роса.

При правильно подобранной мощности котла температура в камере сгорания будет 80-90 градусов. Допустимая разбежка по мощности достаточно велика, но, если в средних размеров частном доме поставить котел на 60 кВт, то кислотный дождь изнутри быстро выведет его из строя.

Требуемая мощность котла для конкретного помещения определяется теплотехническим расчетом. Жильцам многоэтажек проще: данные есть в ДЭЗе, бюро техинвентаризации или у владельца. В любом случае можно воспользоваться ориентировочными данными, высчитав для себя промежуточное значение. Значения максимальной мощности даны для случаев минимальной наружной температуры в –25/-40 градусов:

Однокомнатная квартира на средних этажах – 8/14 кВт.
Угловая квартира 60 кв.м. общей площади на верхнем этаже блочной хрущевки – 20/28 кВт.
Частный дом 100 кв.м общих – 24/38 кВт.

Бойлер

Назначение бойлера – накопление горячей воды для бытовых нужд. Если посмотреть инструкцию на котел, то мощность там будет указана через дробь, к примеру – 10/22 кВт. Первая цифра – отопительная мощность для средних условий; она на 80% определяет расход газа. Вторая мощность, максимальная – для быстрого нагрева бытовой воды.

Если бойлер опорожняется, котел на время перестает греть отопление (оно не успеет остыть) и на максимуме греет бытовую воду. Расход газа при этом, разумеется, максимальный. Если же воду из бойлера брать понемногу, то и подогреваться он будет на рабочем режиме, без форс-мажора. Исходя из этого, о возможностях бойлера можно судить по его емкости:

2-10 л – вымыть руки и помыть посуду.
30-50 л – принять на скорую руку душ.
100 л – основательно помыться под душем.
150 л и более – можно принимать ванну и подключить к ГВС стиральную машину.

Как заменить газовый котел в частном доме: пошаговая инструкция

Перед оформлением нужно удостовериться, что помещение, дымоход и вентиляция соответствуют требованиям СНиП 42-01 и МДС 41.2-2000, которые мы уже описывали в инструкции по оформлению установки. В противном случае в разрешении могут отказать, дав перечень необходимых изменений.

Порядок замены газового котла в частном доме таков:

Идем в местную газораспределительную организацию (Горгаз, Облгаз, Районгаз и т.д.), оформляем там и сдаем заявление на установку газового котла. Необходимые документы – паспорт и любые свидетельства о вашем праве собственности на дом и придомовую территорию. После подачи заявления котел поставят в очередь на отключение, а через время выдадут технические условия (ТУ) – это и есть разрешение. Пока ТУ не выдали, можно заняться демонтажем котла (самостоятельно или с привлечением специалистов).
В органах пожарного надзора или ЖКХ узнаем контакты местной организации, занимающейся проверкой дымоходов (или вентиляционных каналов, если это квартира многоквартирного дома). После осмотра специалисты выдадут заключение о надлежащем состоянии дымохода (или вентиляции), в противном случае дадут перечень необходимых изменений.
Когда ТУ уже на руках, заказываем проект в том же «Горгазе» или любом проектном бюро, имеющим право на проведение таких работ. Для составления проекта потребуются данные о модели газового котла и счетчика.
С готовым проектом, ТУ, заключением о состоянии дымохода (или вентиляции) снова направляемся в местную газораспределительную организацию, где отдаем на согласование проект, заключаем с газовиками договор на обслуживание котла. Теперь можно самостоятельно или с привлечением специалистов (тех же местных газовиков) установить котел.
Финальным шагом является обращение к газовикам для приема монтажных работ, подключения котла к газовой магистрали, произведение первого пуска и наладки. По завершению всех работ в паспорте котла должны поставить соответствующую отметку (без нее гарантия на котлоагрегат распространяться не будет).

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Монтаж вытяжки и вентиляции

Техника безопасности требует, чтобы была сделана приточная вентиляция в помещение, где установлен котёл.

Всё достаточно легко, если речь идёт об аппарате с закрытой камерой сгорания (а таких сейчас большинство). Установив трубу коаксиального дымохода, владелец получает два в одном: и приток свежего воздуха непосредственно в котёл, и отвод отработанных газов.

Если вытяжка монтируется на крышу, её обычно делают в одном блоке с газоходом, но последний должен быть на метр выше.

Газовики будут периодически проверять трубопровод на его чистоту и тягу. Должны быть организованы лючки для чистки и конденсатоприёмники.

Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Железобетон

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку.

Кирпич

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Дерево

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

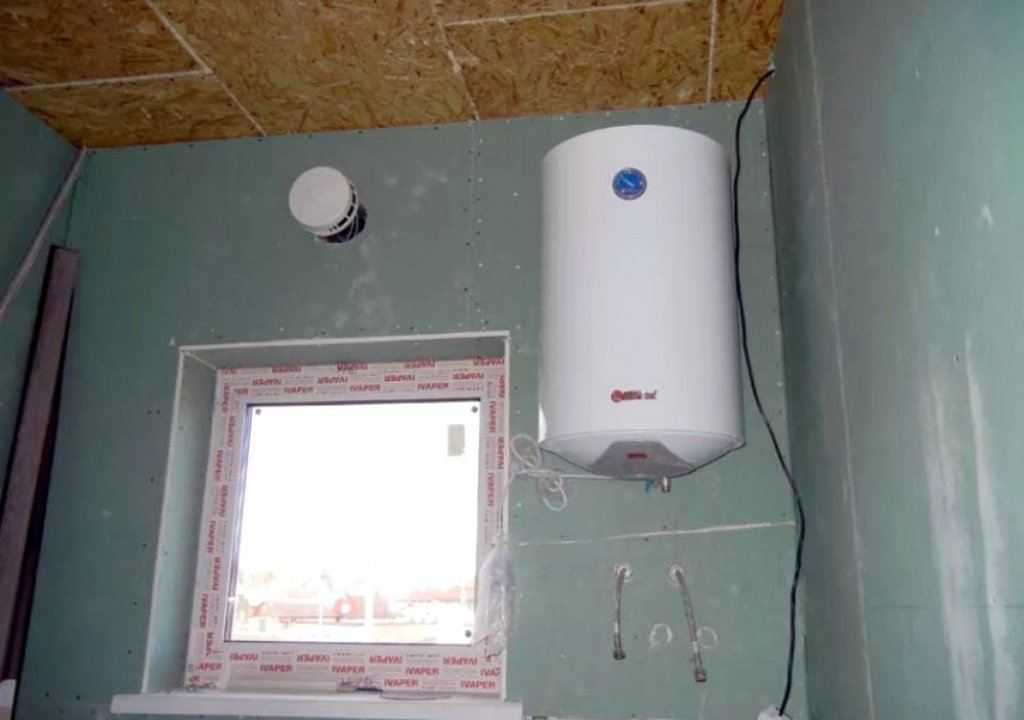

Гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

Когда происходит изготовление металлокаркаса, необходимо заранее выбрать место для фиксации котла и провести подготовительные работы. Необходимо надёжно укрепить площадку, используя деревянный брус и металлопрофиль.

Для установки на хрупкий гипсокартон применяют специальные фиксаторы. Это пробки из пластика, что вкручиваются в облицовочный материал. Метизы же необходимо смонтировать уже в установленную пробку.

Специалисты говорят, что готовые крепежи постепенно расшатываются, что приводит к ухудшению фиксации.

Пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.
Также можно применять жидкие, химические анкеры. Они обеспечивают прочную фиксацию, но стоят дороже предыдущих вариантов.
