Коаксиальный дымоход своими руками: виды, требования к конструкции, монтаж и эксплуатация

Как определить, что дымоотвод правильно работает

С коаксиальными конструкциями проблемы возникают крайне редко, и они связаны с неправильной установкой или проектированием.

Признаками неправильной работы будет слишком частое включение котла, затухание пламени — автоматика будет выходить в аварийный режим.

Образование конденсата и задувания ветром также потребуют вмешательства в работу котла.

Хорошо работающий дымоход не шумит, в холодную погоду возможен видимый выход пара.

Внутри помещения недопустимо обледенение внешних стенок даже в холодную погоду.

Если есть подозрения на неправильную работу, стоит выявить причину: большое гидродинамическое сопротивление, несоответствие техническим требованиям котла, отсутствие уклона, задувание ветром. Каждая из причин требует своего подхода к исправлению, от добавки дополнительных узлов и колен до полной замены дымохода.

Классификация коаксиальных дымоходов

Коаксиальные системы подразделяются по ряду признаков.

По расположению выделяют:

  • Внутренние, которые обычно прокладываются внутри специальных шахт;
  • Наружные, используемые без дополнительных устройств. Их недостатком является отрицательное влияние на внешний вид здания, поэтому не рекомендуется их установка с лицевой части фасада.

В зависимости от типа вывода:

  • Горизонтальные;
  • Вертикальные.

По наличию утепления:

  • С использованием утепления;
  • Неутепленные

По количеству потребителей:

  • Индивидуальный дымоход;
  • Коллективный коаксиальный дымоход

Зачастую зимой возможно промерзание внешней части трубы, что может привести к недостаточному количеству поступающего в камеру сгорания воздуха. Чтобы этого избежать, рекомендуется устанавливать утепленные дымоходы. В них используется 3 трубы, одна из которых заполняется утепляющим материалом.

Схема вывода горизонтального и вертикального коаксиальных дымоходов

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

Монтаж внешнего дымоходаИсточник astroyresurs.ru

Установка дымохода у настенного котла делается следующим образом:

  1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
  2. Собирается вертикальный стояк.
  3. Уплотняются соединения огнеупорной смесью.
  4. Фиксируются настенными кронштейнами.
  5. Сверху закрепляется предохраняющий от осадков зонт.
  6. Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

  • Материал, из которого изготовлена труба.
  • Наружное оформление дымохода.
  • Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Видео описание

Как производится монтаж дымоходной трубы, смотрите в следующем видео:

Подключение керамического дымохода

Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.

Стыковка может выполняться только двумя способами:

По дыму – металлическая труба вставляется в керамическую

Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.

По конденсату – металлическая труба надевается на керамическую.

Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.

Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.

Видео описание

Подробнее про подключение к керамическому дымоходу в следующем видео:

К дымоходам для газовых котлов ВДПО показывает большие требования, из-за этого монтаж его должны производить специализированные бригады. Поскольку грамотная установка гарантирует не только длительную эксплуатацию устройства, но и сделает безопасными условия проживания в частном доме.

Какие существуют нормы монтажа дымоходов

Конечно же, определенные нормативы имеются и в плане собственно установки и сборки подобных конструкций. Выполняя монтаж коаксиального дымохода, к примеру, нижние элементы нужно всегда вставлять в верхние.

При этом для наращивания следует использовать хомуты обжимного типа. С применением этих же элементов соединяют также и переходники, колена и другие части дымохода. Монтируя подобную конструкцию, помимо всего прочего, следует иметь в виду и то, что отдельные ее сегменты должны входить друг в дружку минимум на 1/2 ее диаметра.

Место выхода трубы из стенки в обязательном порядке заделывают монтажной пеной. Для эстетичности в последующем сверху крепят декоративную решетку.

Сквозь стены и перекрытия дымоходы прокладываются, по правилам, исключительно с использованием огнестойких прокладок. В проделанные в ограждающих конструкция отверстия под трубу предварительно обычно вставляются асбоцементные гильзы. Пространство же между их стенками и дымоходом заполняется огнестойким асбестовым шнуром.

При монтаже коаксиальных труб также нужно учитывать то, что включать в их состав детали от разных производителей или самостоятельно изготовленные не разрешается. Нельзя также использовать для соединения частей такой трубы клей или герметики.

2 Какие этапы должны присутствовать при монтаже коаксиального дымохода и что важно не забыть?

Чтобы установка коаксиального дымохода своими руками была правильной, важно не забыть ничего и точно следовать всем необходимым этапам, о которых вы сможете узнать из нашей статьи

Схема соединения коаксиального дымохода

Для начала определите, горизонтально или вертикально вы будете устанавливать дымоход. Вертикальная установка коаксиального дымохода делается редко, так как такое устройство более габаритно.

К тому же, для установки такого типа дымохода необходимо пробивать отверстие в крыше, что не всегда легко сделать. Но все же иногда установка коаксиального дымохода baxi такого типа необходима.

Это бывает в тех случаях, когда из-за планировки помещения горизонтальная установка просто невозможна. Этому могут мешать выступы стены, батареи, двери либо окна.

Виды соединений коаксиального дымохода

Но если всех этих преград нет, то смело устанавливайте коаксиальный дымоход горизонтально, так как такое расположение в сочетании с вентилятором наиболее оптимальное.

Горизонтальную установку, в основном, предполагают и правила установки коаксиального дымохода в многоквартирном доме. Это обусловлено и тем, что в если квартира находится не на самом верхнем этаже, то вертикальная установка невозможна.

Правила монтажа коаксиального дымохода для газового котла предусматривают то, что все переходники, тройники и хомуты, колена должны быть подобраны в соответствии с диаметром коаксиальной трубы.

Схема прохода коаксиального дымохода через стену

Важно следить за тем, чтобы расстояние между двумя трубами такого дымохода всегда сохранялось на одинаковом уровне, в том числе и в местах использования переходников и других вспомогательных элементов монтажа. Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы. Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Также герметичность системы сможет дать гарантию того, что воздух с примесями продуктов горения не будет смешан со свежим, что не есть желательным явлением, так как может спровоцировать задымление комнаты.

Правила монтажа коаксиальных дымоходов предписывают размещать конструкцию в отдалении от газопроводов. Также установка коаксиального дымохода в многоквартирном доме совершается так, чтобы выход располагался не близко к окну, и не очень низко над котлом – это требования безопасности.

Потоки воздуха через коаксиальный дымоход

До окна должно быть не менее 600 мм, а от верхнего края котла – не менее, чем 1, 5 метра.

Установка коаксиального дымохода в деревянном доме имеет свои правила. Дерево чувствительно к влаге, поэтому стены такого дома надо уберечь от конденсата, который может возникнуть при охлаждении горячего выходящего воздуха.

Для этого монтаж коаксиального дымохода в деревянном доме производится с применением теплоизоляционных материалов, чтобы на поверхности трубы температура была ровная.

Там, где труба выходит на деревянные покрытия, можно использовать стальные листы для обивки, чтобы снизить вероятность самовозгорания.

Еще один из видов коаксиального дымохода

Правила установки коаксиального дымохода для газового котла хорошо знает специалист, который все сделает быстрее и качественнее, чем вы, если у вас , конечно, нет солидного опыта в данной сфере.

В некоторых новостройках при прокладке коммуникаций уже предусмотрено индивидуальное отопление.

Поэтому там проложена единая система коаксиальных дымоходов, что избавит вас от лишних хлопот и даст уверенность в том, что все требования к монтажу коаксиального дымохода газового котла соблюдены.

2.1 Правила прокладки коаксиального дымохода к котлу — видео

style=»display:block; text-align:center;»
data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Основные элементы дымохода

Коаксиальный дымоход состоит из различных элементов, позволяющих изготовить дымоотвод нужной конфигурации под конкретные условия эксплуатации и особенности строения.

В комплекте коаксиального дымохода содержится всё необходимое для его установки

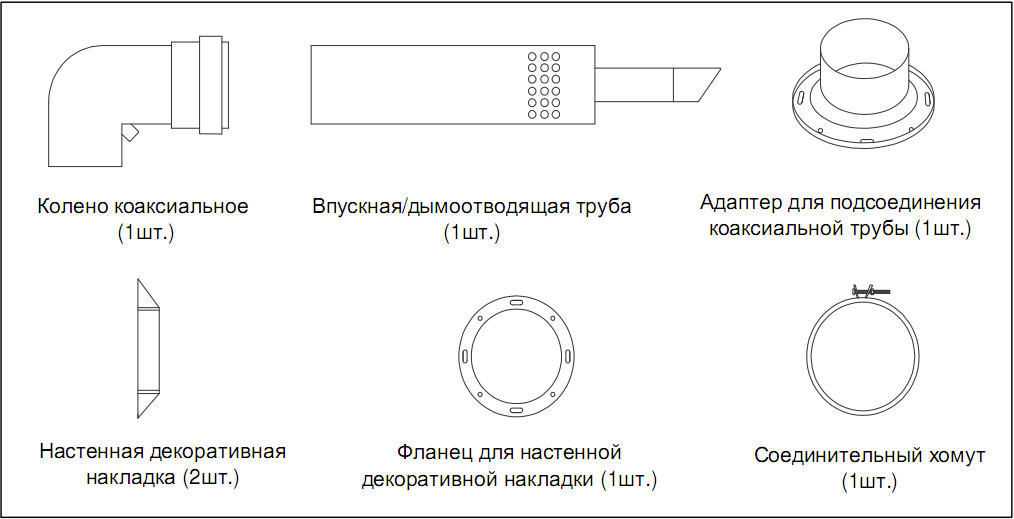

Готовый комплект коаксиального дымохода от производителя включает в себя следующие элементы:

  • труба — прямой отрезок трубы для формирования дымоотводного канала;
  • колено — элемент для изменения направления трубы на 45 или 90о;
  • муфта — приспособление для соединения двух прямых участков дымохода;
  • сборник конденсата — устройство для сбора и удаления влаги, стекающей по трубам. Применяется в вертикально ориентированных системах. Для поддержки постоянного давления внутри топочной камеры оборудуется специальным затвором;
  • ревизия — отдельный участок дымохода, используемый для осмотра и чистки дымового канала;

  • адаптер — вертикальный или угловой (90о) элемент, соединяющий дымоход и патрубок котла;
  • насадки — отрезки трубы, которые надеваются на дымовой и воздушный канал. Применяются для разграничения области забора воздуха и места выброса продуктов горения;
  • уплотнитель — специальный элемент, монтируемый в месте прохода трубы через перекрытия, кровлю или стену;
  • крепёжные элементы — фланцы, настенные кронштейны и хомуты.

Для обеспечения герметичности всех соединяемых деталей конструкции используются специальные уплотнительные кольца из термостойкого материала (термопласт). При нагревании до высокой температуры кольцо расширяется и переходит в более эластичную форму, что позволяет поддерживать герметичность даже при высоком давлении.

Особенности монтажа:

  • Дымоходный канал не должен иметь более двух сгибов.
  • У горизонтальных дымоходов выходящий наружу участок должен быть наклонен вниз на 3° для стекания конденсата. Если горизонтальный участок входит в общий дымоотвод, уклон должен выполняться в обратном направлении (снижаться к котлу).

Замерший конденсат на выходе коаксиального дымохода.

  • Установка газового котла с закрытой камерой сгорания не требует наличия в помещении каких-либо окон или створок.
  • Монтаж должен быть произведен так, чтобы при последующем проведении регламентных работ взаимное расположение котла и дымохода не могло изменяться.
  • Переходник, участки для осмотра и прочистки, место слива конденсата должны быть доступны для периодического осмотра.
  • Не допускается выводить дымоход ниже уровня земли.
  • Расстояние от трубы до стены соседнего здания должно превышать 8 метров. При установке дефлектора расстояние может быть снижено до 2 метров (для глухой стены) либо 5 метров (для стены с проемами).
  • Если выходное отверстие возвышается над поверхностью земли менее чем на 1,8 метра, для защиты от горячего дыма требуется установить дефлекторную решетку.
  • Чтобы не препятствовать движению потока дыма, при монтаже дымохода в каждую последующую (направление от котла) вставляют предыдущую секцию.
  • Если в месте установки горизонтального дымоотвода преобладают ветра, направленные против отвода дыма, на выходе из трубы устанавливают жестяной заслон. Расстояние от выходного отверстия до заслона должно составлять не менее 40 см.

Варианты расположение коаксиального дымохода в частном доме и минимальные расстояния между осью трубы и ближайшими объектами, м.

Каждая дымоходная система должна поставляться с подробной инструкцией по сборке и монтажу. Перед началом установки нужно сравнить требования, изложенные в инструкции, с требованиями действующих на данный момент нормативных документов, и руководствоваться более строгими из них.

Варианты расположения коаксиальных дымоходов с вертикальным выводом.

Коаксиальный дымоотвод и закрытая камера сгорания газового котла позволяют исключить влияние процесса горения на атмосферу внутри помещения, повысив тем самым комфорт проживающих в доме людей. Благодаря своим положительным качествам дымоходы «труба в трубе» с каждым годом приобретают все больше приверженцев среди тех, кто планирует оборудовать дом эффективной и экономной системой газового отопления.

Интерьерное решение: декоративные решетки на радиаторы отопления

Оптимальная теплоизоляция для труб отопления

Самостоятельное утепление труб отопления на улице

Недостатки

У коаксиальных дымоходов также есть и некоторые недостатки.

Высокая стоимость

Обусловлена повышенными требованиями к качеству материалов и выполнения стыковых соединений. Этот недостаток нивелируется тем, что основной дымоход, изолированную котельную и специальную вентиляцию сооружать нет необходимости. Такой котёл можно установить на обыкновенной кухне со стандартной вентиляцией.

Образование конденсата

Водяные пары, содержащиеся в выхлопных газах, неизбежно попадают внутрь заборника воздуха. При сильном морозе могут обмерзать, в межсезонье конденсироваться и капать. При обмерзании поступление воздуха снижается, котёл может погаснуть.

Фото 3. Коаксиальный дымоход с замершим на нем конденсатом. Для устранения проблемы существует множество приспособлений.

Чтобы этого не происходило, есть ряд рекомендаций.

Точка росы (кондерсирования паров) должна находиться извне. Внутреннюю трубу можно удлинить, чтобы нагретые пары не попадали внутрь заборника воздуха.

Можно утеплить дымоход, чтобы снизить температуру воздуха.

В продаже имеются дополнительные модули, избавляющие от проблемы сосулек и капания конденсата. Они состоят из утеплённой насадки: удлинителя и крепежа.

Недостатки коаксиального дымохода легко и недорого решаются.

Пошаговая инструкция по сооружению дымоотводящей системы

Рассмотрим пример обустройства дымохода на сендвич-трубах. Сборка проводится двумя способами:

  • Внутри здания
  • Вне дома.

Вне здания

Внешняя конструкция

  1. На патрубок одевается проводной элемент, монтируемый на стене.
  2. Конструкция прикладывается к стене, наносится разметка. По полученным размерам вырезается отверстие.
  3. Прокладывается труба через отверстие.
  4. Утепляется пространство между стеной и трубопроводом.
  5. Монтируется тройник с конденсатосборником. Снизу устанавливается заглушка.
  6. Устанавливаются звенья, до высоты нормальной работы дымоотвода. На конец трубы — колпак для защиты от осадков и задувания. Затем кронштейны для крепления конструкции. Максимальное удаление между фиксирующими элементами — не менее 2 м.
  7. Проводится усиление стыкующихся фрагментов трубопровода. Для этого, требуется установить хомуты или стянуть проволокой.
  8. Для защиты дымоотвода от ржавчины, поверхность обрабатывается лакокрасочным средством.

Внутри дома

Конструкция внутри дома

Необходимо провести подготовительные работы:

  • Делаем наметки для проходного отверстия трубопровода на кровле, в перекрытии.
  • Удостоверившись, что метки оставлены правильно, прорезаем проемы.

Монтаж:

  1. Устанавливаем переходник от котла отопления к дымоходу.
  2. Необходимо установить конденсатосборник с заглушкой для чистки системы и слива конденсирующей жидкости.
  3. От тройника поднимаем остальные звенья трубопровода. В местах, где необходимо обойти препятствия, устанавливаем угловые элементы.
  4. В месте прохода перекрытия устанавливаем защитный патрубок. Необходимо установить в местах перекрытия, с обеих сторон, листы нержавейки.
  5. Проводим усиление стыков дымоотводящей системы.
  6. Если расстояние между перекрытием и началом кровли большое, нужно установить кронштейны. Фиксирующие элементы можно закрепить на балках.
  7. На входе и выходе из кровли, необходимо установить листы стали для защиты крыши от случайного возгорания.
  8. Ставим дефлектор в верхней точке конструкции.

Изоляция дымоотводящей конструкции

В тех местах, где дымоотвод соприкасается с материалами кровли или перекрытий, подверженным возгоранию, требуется обеспечить теплоизоляцию.

Чтобы создать защиту, уложите в проходной патрубок фольгированную базальтовую вату. Для крепления теплоизоляции можно использовать огнестойкую мастику.

Проведите проверку системы на герметичность. Для этого, нужно развести мыльный раствор, нанести пену на швы. Если появились пузыри, необходимо устранить проблему.

Преимущества коаксиального дымоотвода

Основным достоинством коаксиальной конструкции дымохода является повышение КПД отопительной установки, то есть количество вырабатываемого тепла увеличится, и будет дольше оставаться в помещении, не будет расходоваться на нагрев воздуха, поступающего в топку. Это обеспечивается за счет того, что кислород, проходящий между трубами, успевает нагреваться от дымоотводящего канала и, таким образом, поступает в котел уже горячий, и аппарат не расходует дополнительно энергию на его нагрев, снижается количество расходуемого топлива.

Котлы с коаксиальным дымоходом обеспечивают высокую пожаробезопасность. Здесь играет большую роль обратный эффект: холодный воздух, направляемый с улицы в отопительное устройство, по пути охлаждает газы, выводящиеся из топки, поэтому они имеют более низкую температуру и не способны вызвать возгорание.

Элементы коаксиального дымохода

Коаксиальный дымоход для настенного газового котла не нуждается в дополнительном изолировании, даже если устанавливается в доме с деревянной конструкцией.

Универсальность такого дымоотвода – его можно использовать для котлов, работающих на разном топливе как твердом, так и газообразном, и жидком. Он легок в монтаже, можно без особых проблем установить его самостоятельно.

Из недостатков коаксиального дымоотвода следует отметить возможность образования конденсата, но этот эффект присущ практически всем вариантам, а также обледенение части, которая выходит на улицу. Но в этом случае предусмотрена защитная насадка, выполненная из специального пластика, которая предотвращает обледенение.

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

  • намечаем в перекрытиях и крыше отверстия для трубы;
  • сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
