Выгодно ли применять, сделанные своими руками, обогреватели с тенами

ТЭН для водонагревателя – как подобрать новый

ТЭН для водонагревателя — главный элемент. Однако, несмотря на все ухищрения разработчиков водонагревательной техники и по сей день ТЭН – запасная часть, которая периодически требует замены. Однако, подобрать новый ТЭН для водонагревателя не так просто.

Разнообразие ТЭН-ов для водонагревателя

Существует всего 2 типа ТЭН-ов для водонагревателей:

• Открытые для контакта с водой нагревательные элементы – этот тип ТЭН-а для водонагревателя называют мокрым, потому что он расположен внутри бака и его поверхность напрямую обеспечивает нагрев воды. Из-за того, что он незащищен от воды, этот тип нагревательного элемента для работы требует много электроэнергии и быстро покрывается накипью.
• Закрытые от контакта с водой нагревательные элементы – по причине того, что этот тип ТЕН-а для водонагревателя защищен специальной колбой от действия воды в баке его называют сухим. Он дольше служит и потребляет меньше электроэнергии. Но время нагрева воды больше, чем у мокрого тЭН-а.

Параметры выбора ТЭН-а для водонагревателя

К сожалению, когда требуется заменить ТЭН, то выбор замены затрагивает множество параметров, помимо открытого или закрытого типа элемента. Помимо этого, трудность выбора нового ТЭН-а для водонагревателя заключается в том, что найти идентичный нагревательный элемент вышедшему из строя, скорее всего не удастся. Так какие параметры нужно учитывать при подборе ТЭН-а для водонагревателя?

• Тип крепежа – крепление у нового ТЭН-а для водонагревателя и у старого должно совпадать. Оно бывает двух типов – ТЭН с монтажной гайкой и нагревательный элемент на фланце.
• Материал, из которого изготовлен нагревательный элемент – должен совпадать как у вышедшего из строя ТЭН-а, так и у нагревательного элемента для замены, иначе по причине разности потенциалов срок службы не только ТЭН-а, но и бака существенно уменьшиться. Для изготовления ТЭН-ов для водонагревателей применяют 2 вида металлов — сталь и медь.
• Форма ТЭН-а и его размер – в производстве ТЭН-ов для водонагревателей используют прямую и гнутую форму. При подборе нового нагревательного элемента нужно выбирать такую же форму. Имейте ввиду, что помимо формы нужно учитывать и размер ТЭН-а. А в случае с гнутыми нагревательными элементами, нужно учитывать и угол.
• Анод и нагревательный элемент – иногда производитель размещает анод в основание ТЭН-а для водонагревателя. Поэтому, если Ваш старый нагревательный элемент был таким, то новый нужно подбирать с отверстием для анода.

Величина мощности – как и по предыдущим параметрам, мощность нового ТЭН-а для водонагревателя должна совпадать с величиной старого, иначе настройки в блоке управления собьются. Посмотреть ее можно в паспорте водонагревателя.

В ассортименте «TER-MARKET» Вы найдете разнообразные оригинальные запасных частей по доступной цене. Помимо этого, позвонив, Вы всегда можете рассчитывать на грамотную консультацию от наших специалистов.

Радиаторное электрическое отопление дома

Схема установки ТЭНа в радиатор

До того как врезать тэн в систему отопления, нужны параметры радиатора. Главным из них является диаметр соединительного патрубка. В настоящее время производители выпускают изделия с двумя типоразмерами – 1/2 и 3/4 дюйма. Затем проводится сравнительный анализ параметров отопления до и после установки нагревательного элемента.

Подключение ТЭНа к действующему отоплению

Если он будет использоваться как дополнительный способ нагрева воды – нужно учесть изменение гидравлического напора при прохождении через радиатор. Так как проходной диаметр в этом месяце системы будет меньше – рекомендуется установить насос большей мощности.

Нередко делают монтаж в старые чугунные батареи. Перед выполнением работ нужно сначала проверить направление резьбы патрубка (правое или левое) а также измерить его диаметр. Затем следует придерживаться такой схемы:

• Слив теплоносителя. Выполнять монтаж тэна в радиатор отопления при наличии в нем воды запрещено;
• Проверка уровня батареи. Даже при незначительном угле наклона значительно повышается вероятность образования воздушных пробок;
• Установка нагревательного элемента в патрубок. Для герметизации отверстий необходимо использовать прилагающиеся к ТЭНу прокладки либо изготовить их самостоятельно;
• Монтаж блока с терморегулятором, если таковой есть в комплекте.

Пример установки ТЭНа в чугунный радиатор

После этого, необходимо заполнить систему водой. С помощью установленного крана Маевского удаляются возможные воздушные пробки. Перед включением для обеспечения безопасности с помощью тестера проверяется возможно возникшая цепь нагревательная спираль-батарея. Если она есть – нужно демонтировать тэн и установить его снова, улучшив герметизацию.

Радиаторный электрический обогрев

При организации отопления на тэнах, сделанного своими руками, монтаж трубопровода не обязателен. На каждый радиатор следует выполнить установку нагревательного элемента. При этом возможно монтировать различные по мощности модели в зависимости от теплового режима в конкретной комнате дома. Преимущества подобной системы заключаются в следующем:

• Экономия на закупке материалов и уменьшение трудоемкости монтажных работ;
• Если используется тэн с терморегулятором для отопления и подключенный к нему датчик температуры – регулировка степени нагрева комнаты будет выполняться автоматически;
• Минимальная инерция нагрева системы.

Но все эти положительные качества может перекрыть общая стоимость обслуживания. Поэтому прежде чем делать отопление с помощью электрических тенов, нужно подсчитать не только стоимость закупки материалов и комплектующих, но и последующие затраты на электричество. Только после этого внедрять систему отопления такого типа.

Виды тэнов с терморегулятором

Нужно понимать, что при подаче тока на спираль внутри трубки она сразу же начинает нагреваться и самостоятельно отключиться не может. Терморегулятор следит за параметрами носителя, отключая питание при достижении необходимой температуры.

Это экономит расходы на электричество и продлевает жизнь тэна. При этом связи между разновидностью тэна и производителем терморегулятора нет, эти две составляющие комплектуются вместе исходя из экономической целесообразности.

Для отопления используется три вида тэнов.

Трубчатый электрический нагреватель

Наиболее распространенный вид, который встречается практически везде, где нужно нагреть жидкость или окружающее пространство.

Особенности

Внешняя трубка может покрываться специальным составом для противодействия коррозии, иметь причудливую форму. Существует возможность подобрать нагревательный элемент под любой запрос.

Технические характеристики:

• диаметр трубки от 6 до 20 миллиметров;
• длина составляет от 0,2 метра до 6;
• металл изготовления:
  • сталь;
  • нержавеющая сталь;
  • титан;
• конфигурация, мощность и производительность практически любая, подбирается покупателем индивидуально.

Преимущества и недостатки

К достоинствам можно отнести:

• высокий КПД (около 98%);
• использование без дополнительных проектов и разрешений;
• доступная цена.

Без негатива также не обошлось:

• высокая стоимость отопления при использовании тэна в качестве основного нагревателя;
• сравнительно небольшой срок жизни;
• образование электромагнитного поля, которое негативно сказывается на здоровье человека.

Тэновые электрические нагреватели оребренные

Еще один вид, который используется для нагрева воздуха или газа.

Особенности

На гладкую трубку крепятся металлические ребра, которые расположены перпендикулярно поверхности нагревательного элемента. Проще всего такую конструктивную особенность сделать из металлической ленты, которая крепится к основе специальными гайками.

Нагревательная трубка такой формы позволяет снимать больше тепла с поверхности, часто используется с вентилятором, который нагнетает воздух, проходящий через тэны.

Преимущества и недостатки

Плюсы и минусы у прибора такие же, как и в предыдущем варианте, разве что цена несколько повыше. Но эффективность оребрения при нагреве воздуха окупает затраты.

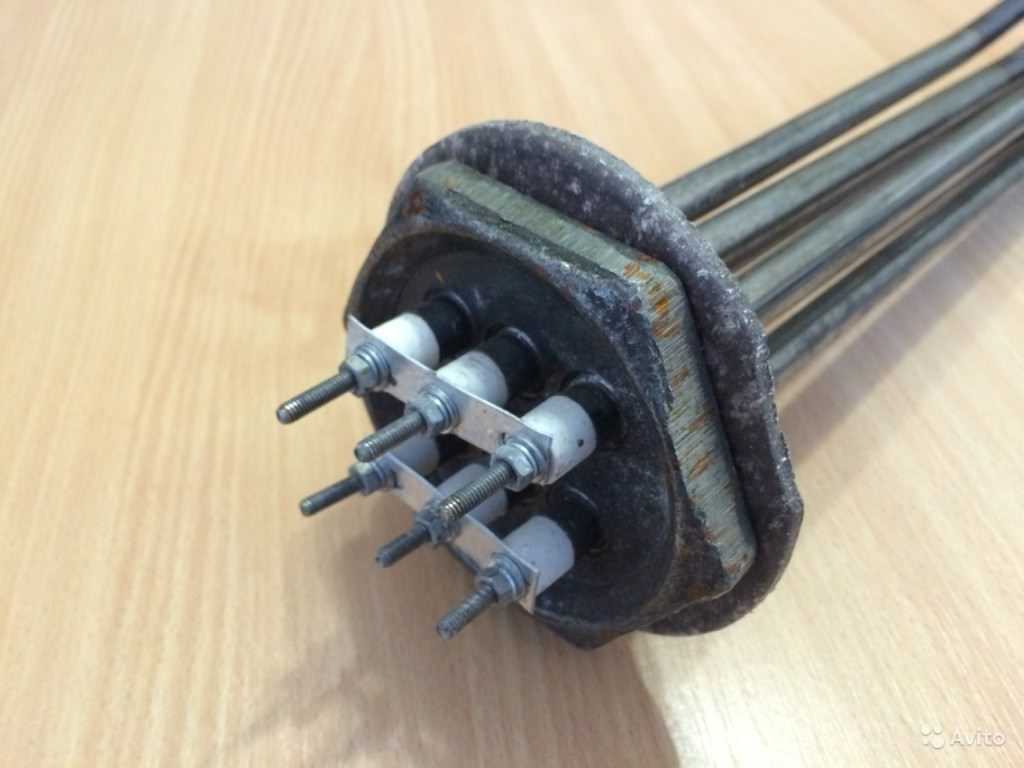

Блок нагревательных элементов

Считается промышленным вариантом, но часто используется в домашних условиях. Особенно эффективным такое решение будет при использовании нескольких тэнов небольшой мощности.

Преимущества и недостатки

Плюсы:

Главное положительное качество конструкции заключается в том, что при перегорании одного из элементов нагрев теплоносителя продолжается с несколько меньшей эффективностью

Поэтому экстренной замены не требуется, что особенно важно в разгар отопительного сезона при морозе за окном;

Вторая особенность – увеличение мощности без роста длины, что для некоторых конфигураций радиаторов является жизненно необходимым.. Проблемы у тэнов стандартные для этого типа

К ним добавляется слабая эффективность при нагреве воздуха, он создан для жидкости и сыпучих веществ

Проблемы у тэнов стандартные для этого типа. К ним добавляется слабая эффективность при нагреве воздуха, он создан для жидкости и сыпучих веществ.

Рентабельность рассматриваемых систем

На первый взгляд котлы компаний NAVIEN и Viessmann практически мини-ТЭС в условиях частного дома или даже квартиры.

Даже невзирая на большие габаритные размеры, возможность производить электрическую энергию просто за счет пользования котлом для нагрева бойлера или обогрева помещений должна побудить покупателя не задумываясь установить подобное «чудо техники».

Но при ближайшем рассмотрении котла компании NAVIEN возникают вопросы, требующие ответа. При заявленной мощности в 1 кВт (свободной мощности, которую можно использовать на свое усмотрение), котел достаточно ощутимо расходует электроэнергию при работе системы.

Что имеется в виду? Как минимум работа автоматики, пусть необходима небольшая мощность, но она нужна, для того чтобы функционировали вентилятор и циркуляционный насос. Перечисленные устройства в сумме могут не только с успехом потребить этот киловатт энергии, но его может и не хватить при «разгоне» системы.

Принципиальная схема системы отопления компании Vissmann Vitotwin 350F с напольным бойлером на 175л. Система позволяет как использовать электроэнергию от внешнего источника, так и отдавать избыток произведенной электроэнергии в общую сеть

Такие же точно вопросы возникают и по котлам компании Viessmann, но здесь хотя бы не заявлялась возможность извлечения электроэнергии для собственных нужд. Оговаривалась только возможность автономной работы системы при отсутствии внешнего снабжения.

Хотя тут же разработчики указывают, что «система может требовать дополнительной электрической мощности при пиковых нагрузках». На фоне заявленных 3500 кВт*ч производимой электроэнергии в год, данный нюанс уже вызывает сомнение, а путем простых и нехитрых вычислений получаем следующее:

3500:6 (месяцев стандартного отопительного сезона):30 (30 календарных дней в среднем):24 (24 часа в сутках) = 0,81кВт*час.

Т.е. котел производит при стабильной (постоянной) работе порядка 800Вт, но сколько потребляет сама система в процессе работы? Возможно, эти же, производимые 800Вт, а возможно, и больше.

К тому же вырабатывается электроэнергия только в процессе работы горелки. Т.е. требуется либо постоянная работа системы, либо все немного не так, как рассказывают разработчики системы.

К чему приводились эти расчеты? Система котла на дровах реально отдает свои 50Вт*ч (или 0,05кВт*ч), которые можно использовать для подзарядки планшета, телефона и т.п. даже для банальной «дежурной светодиодной лампочки». В противовес разработки двух компаний с мировым именем, но описанные разработки явно больше смахивают на хороший маркетинговый ход, и не более того.

Что касается ценовой политики на данные системы, тут вообще сложно что-то оценивать. Поскольку даже фирмы-производители Viessmann и NAVIEN сразу оговаривают, что оборудование «не требует обслуживания». В переводе на простой язык – поломалось, значит, нужно заменить агрегат полностью.

Это может касаться не всей системы, а отдельно взятых узлов: двигателя Стирлинга, системы газовой горелки и т.д. В результате получится достаточно внушительная сумма. Если исходить из того, что в среднем цена на данные системы составляет порядка 12тыс. евро или 13,5 тыс. $. Схема работы котла с генератором, то выиграть в такой ситуации может разве что производитель систем.

Печь “Индигирка” участвовать в сравнении вообще не может, не только потому, что вид топлива не газ, а цена не сопоставима (в 15 раз меньше), а потому что печь позиционирована не для бытового использования, а больше для путешествий, экспедиций и т.п.

Если в Европе ситуация с энергоносителями достаточно существенно влияет на выбор потребителя (при выборе систем отопления или энергоснабжения) с точки зрения экономичности и экологичности, то государства ЕС стимулируют это путем субсидирования на внедрение таких систем.

Для бытового потребителя в России такие системы, скорее всего, будут слишком дорого обходиться как изначально “система+установка”, так и в процессе эксплуатации.

Плюсы и минусы

К основным преимуществам такого устройства можно отнести следующие плюсы:

• Безопасность конструкции. Этот плюс можно отнести именно к сухим разновидностям. В этом случае полностью исключается контакт с водой, и поэтому риск получения удара током сводится к нулю.
• Достаточно длительный срок использования. Он может достигать 15 лет. И всё же, основную роль играет соблюдение всех необходимых правил в процессе эксплуатации, и в этом случае, опять-таки, выигрывают сухие модели из-за отсутствия образования накипи.
• Экономичность. Благодаря встроенному термодатчику происходит эффективный контроль за всей расходуемой электроэнергией.
• Относительная простота всех установочных и монтажных работ. С помощью установленных кронштейнов монтируют водонагреватель, подключаемый впоследствии к электросети, после чего вставляют ТЭН.
• Практичность устройства. Его размеры позволяют устанавливать сразу несколько электронагревателей.
• Достаточная устойчивость к любым внешним воздействиям и механическим повреждениям.

Минусы:

• Возникающие сложности в процессе регулирования температуры. Встроенная ручка, которая используется для регулировки, не позволяет точно определить, какой температуры будет вода, полученная на выходе.
• Отсутствие необходимой влагозащиты может сказаться на сроке эксплуатации тех моделей, которые устанавливают в ванной комнате. Повышенная влажность, брызги могут стать основными виновниками образования накипи и налёта на используемом устройстве.

Профилактические меры при поломках тэнов

Даже если вы профессионально смогли врезать тэн отопительных систем, не забывайте о соблюдении правил его применения. Для начала проверьте, способна ли выдерживать ваша электросеть максимальные нагрузки. С этой целью суммируйте показатели мощностей всех электрических приборов в вашем доме и затем прибавьте к полученному числу коэффициент 1,2 для запаса. Сечение электрической проводки обязано выдерживать расчетную мощность без коротких замыканий и перегревов.

При работе нагревательных элементов спираль нагрева постепенно разрушается. Именно поэтому тэны, которые выпускаются для отопительных батарей, нужно выбирать с максимальный сроком эксплуатации от 10 лет. Также в качестве профилактики соблюдайте такие правила в ходе эксплуатации нагревательных элементов:

• не наливайте воду из крана в трубы или отопительные радиаторы, поскольку это может создать накипь на поверхности нагревательного элемента. Применять следует только дистиллированную воду;
• необходимо в обязательном порядке устанавливать устройство защитного отключения, к которому можно подключить как один, так и сразу несколько тэнов. Если случится авария, оно быстро отключить электричество, и никто и ничто в квартире не пострадает;
• не рекомендуется часто включать или выключать прибор при отоплении, это сокращает срок его службы;
• если вы наблюдаете на батарее статическое электричество, то обязательно проверьте нагревательный элемент на герметичность;
• категорически запрещено устанавливать тэн в котел или радиатор без заземления.

Если вы будете соблюдать эти простые правила, то ваша система отопления в квартире будет не только эффективно работать, но и не будет представлять собой никакой угрозы. Также крайне желательно перед врезанием тэна в отопительную систему, позаботиться о теплоизоляции в помещении. Это увеличит срок службы прибора, а также позволит хорошо сэкономить на электроэнергии.

ТЭНы для радиаторов отопления: комфортный обогрев

Что представляет собой ТЭН для отопления

Электрические ТЭНы для отопления – это нагревательные элементы, которые подогревают жидкий теплоноситель, циркулирующий внутри радиатора. Их устанавливают на электрических батареях отопления, сделанных из разных материалов и сплавов – чугуна, алюминия и т.д.

Сфера применения ТЭНов

Использовать ТЭН для радиатора отопления (изображен на фото) можно при обустройстве автономных обогревателей одновременно с централизованной отопительной системой для того, чтобы обеспечить дополнительный нагрев теплоносителя.

Чаще всего решение установить ТЭН в батарею принимается владельцами недвижимости, если отопление в квартире или доме работает нестабильно или его часто отключают. Данный нагревательный прибор является хорошей альтернативой, не позволяющей зданию остыть, а батареям разморозиться.

Достоинства ТЭНов

Нагревательные элементы (ТЭНы) имеют много положительных характеристик:

• экономичность и эффективность – при превращении электричества в тепло, потери энергии практически отсутствуют;
• несложный монтаж – ТЭН для батареи отопления установить можно даже самостоятельно и для этого не требуется оформлять специальное разрешение в различных инстанциях. К каждому прибору прилагается подробная инструкция производителя, поясняющая порядок подключения и правила эксплуатации;
• долговечность – она достигается благодаря хромированию и никелированию;
• компактность;
• безопасность;
• электрический ТЭН с терморегулятором для отопления капиллярного типа позволяет регулировать температуру с высокой степенью точности;
• экономить потребление электроэнергии позволять то, что прибор работает импульсами;
• доступная стоимость;
• наличие дополнительных функций.

Помимо положительных качеств такой прибор как ТЭН для батарей отопления имеет несколько недостатков:

• высокая себестоимость электро обогрева жилых помещений за счет цен на электроэнергию;
• не во всех населенных пунктах на территории страны электрическая мощность от подстанции позволяет использовать данные приборы.

Правильный выбор модели ТЭНа

Отправляясь за покупкой ТЭНа, покупателю необходимо знать ряд технических характеристик:

• требуемую мощность прибора;
• длину, диаметр и форму трубки;
• длину колпака-изолятора;
• общую длину;
• тип подключения;
• способ крепления.

Чтобы рассчитать мощность ТЭНа, предназначенного для нагрева воды определенного объема, используют формулу:

Котлы отопительные твердотопливные с ТЭНом

В настоящее время котлы, работающие только на твердом топливе, используются редко. Вместо них на отечественном рынке представлен широкий выбор комбинированных и универсальных теплоагрегатов, функционирующих не только на твердом топливе, но и дополнительно на других видах энергоносителей. В большом ассортименте потребителям предлагаются электрические твердотопливные тэновые котлы отопления.

Тэновый котел на твердом топливе обладает следующими достоинствами:

Отдельные модели имеют дополнительные элементы:

• ТЭН для отопительного котла мощностью 2 кВТ, укомплектованный термостатом и ограничителем температуры;
• регулятор тяги, позволяющий автоматически регулировать поступление воздуха в камеру сгорания прибора.

В случае поломки ТЭНы для котлов отопления можно поменять на новые изделия.

Основные типы ТЭНов и их назначение

Тэны чаще всего классифицируются по виду и основному применению, различают:

1. ТЭН для обогрева воздуха

Температура таких ТЭНов достигает 450 градусов по Цельсию. Такие трубчатые электронагреватели используются для обогрева воздуха промышленных и бытовых помещений.

Они являются основой конвекторов, воздушных тепловых завес, различных сушильных камер. Подобные электронагреватели изготавливаются с гладкими трубками и с трубками, у которых есть ребра.

Ребра у таких тепло электронагревателей производятся из стальной ленты, крепящейся к трубке по спирали. Применение ребер увеличивает площадь поверхности ТЭН и поэтому нагрузка на нить нагрева ТЭН снижается почти в три раза, что в свою очередь, увеличивает срок службы.

2. ТЭН для воды

Такие тепло электронагреватели используются в бойлерах, стиральных машинах. В таких агрегатах вода может нагреваться до ста градусов по Цельсию.

Для больших объемов воды, где требуется большая мощность нагрева, применяют блочные ТЭН.

Кстати, довольно подробно мы уже описывали как подключать ТЭНы электрокотла.

Часто в электронагревателях используют терморегулятор. Он отключает электронагреватель от сети питания при нагреве воды до нужной температуры. При остывании воды терморегулятор снова подключает электропитание ТЭН для нагрева.

3. Гибкие ТЭНы

Они находят применение в пресс-формах и горячеканальных системах. Они очень удобны, когда требуется придать форму контура горячеканальных систем. Изготавливаются такие электронагреватели любых размеров.

Разновидностью гибкого электронагревателя, знакомого нам в быту, является саморегулирующийся кабель для системы «теплых полов». Такой кабель используется для отопления помещений.

4. Патронные ТЭНП

К отдельному виду можно отнести патронные ТЭНы, выводы для подключения электропитания у них расположены, чаще всего, с одной стороны. Размер таких нагревателей может достигать 350 сантиметров. Главное их отличие от остальных типов — компактный корпус, чаще всего они представляют собой гильзу их нержавеющей стали с электровыводами.

Данный тип выделяется большой удельной мощностью. Тепло от нагревателя передается как контактным методом, так и путем конвекции.

Эти тепло электронагреватели широко применяются в промышленности для разогрева масел, для нагрева различных металлических форм, смонтировав их в высверленном отверстии. Ими оборудуются агрегаты в обувной отрасли, литейном производстве, автомобильной промышленности.

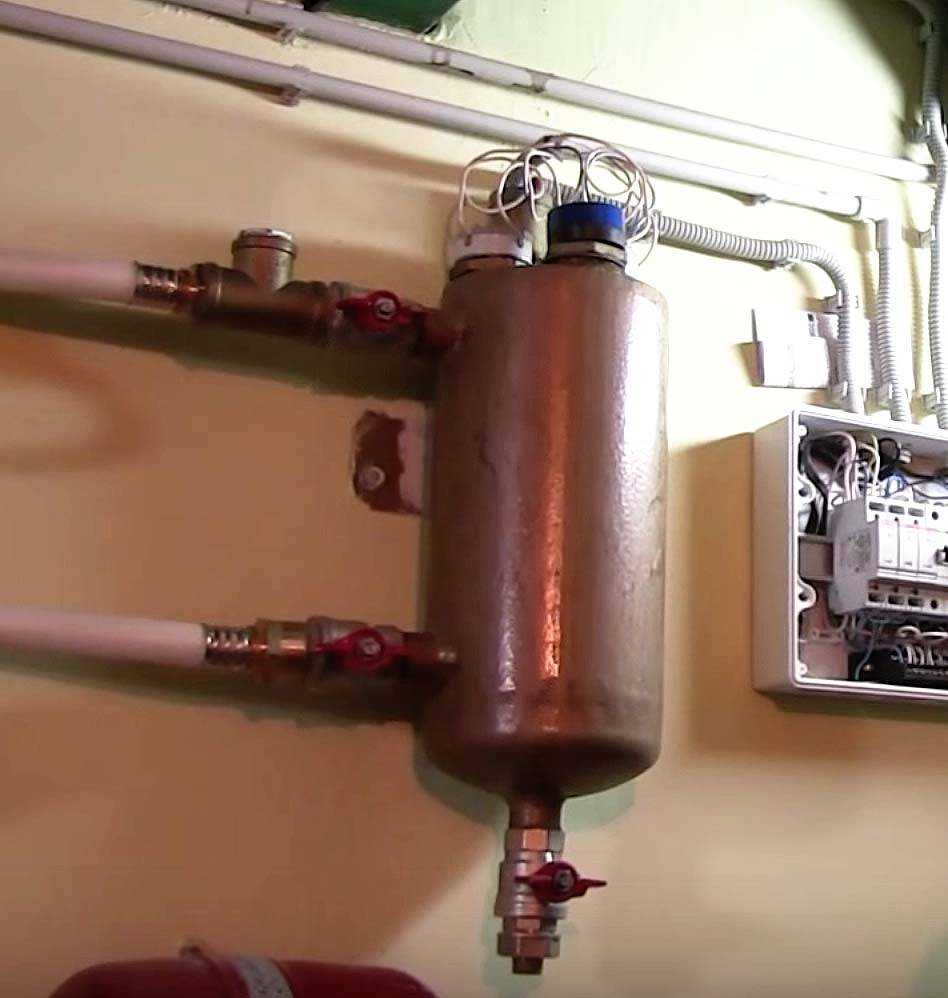

Механизм смены ТЭНа в самодельном электрическом котле где ТЭНы сверху. Преимущество

Работа горячего котла останавливается, закрывают краны подачи и обратка. Вода остывает, жидкость уменьшается в объеме, давление падает. ТЭНы выкручиваем, вынимаем. Взамен сгоревшего ТЭНа вставляем новый. Потеря теплоносителя системы минимальная практически никакой нет.

Если ТЭНы стоят снизу, то вы сами понимаете, что придется сливать через нижний кран всю жидкость из сосуда. Это очень неудобно и потребуется добавить Незамерзайку в котел.

За годы работы самодельного котла редко требуется замена ТЭНа. Мощность ТЭНов подбираете самостоятельно. Можно установить реле времени для работы ТЭНа во время дешевых тарифов на электроэнергию.

Описанный самодельный электрический цилиндрический котел рекомендуется использовать, как дополнительный в качестве поддержки теплосистемы в загородных домах и дачах. А если основной, то нужно установить в нем предельный и рабочий термостаты. Один из них поддерживает температуру на нужном уровне, другой не дает закипеть котлу если будет сбой в автоматике.

В качестве основного котла лучше использовать другой котел на основе описанного выше, но модернизированный. Усовершенствованный котел сваривается из трех и более цилиндрических труб параллельно друг другу. На средний дом или дачу хватит 3-х таких звеньев. В каждом цилиндре находится ТЭН. ТЭНы так же вставляются сверху. Снизу слив воды. В котле вы так же можете изменить управление. Добавить предельный термостат, контрольно-измерительные приборы. И в этот котел вы можете встроить систему DSM-модуль Кситал включить и выключить модуль по смс. Такое управление очень удобно: когда вас нет вы можете уменьшить температуру до 5 — 7 градусов тепла, а по возвращению домой или на дачу послать смс и повысить температуру котла для того чтобы дом нагрелся к вашему приходу до 16 градусов тепла и выше. Это очень удобно для дач и загородных домов. Вы экономите свои ресурсы в то время, когда вас нет в здании.

В целом самодельный электрический котел полностью устраивает тех, кто им уже пользуется. Он зарекомендовал себя с положительной стороны как в работе, так и в обслуживании. Если у вас есть желание и возможность, то можете попробовать смастерить электрический котел сами.
