Ни клуба дыма мимо: делаем дефлектор дымохода

Изготовление дефлектора своими руками

Комплекс работ по изготовлению защитного устройства для дымохода включает в себя простые этапы. При этом стоит следовать чертежу, учитывать схему сборки и тщательно соединять все детали. Основные этапы сборки заключаются в следующем:

1. Нужно свернуть корпус, представляющий собой основу диффузора. Края засверливают и скрепляют заклёпками. Далее также нужно склепать нижний и верхний цилиндры, но диаметр верхнего больше, чем параметр нижнего. Внешний служит для крепления элементов между собой. В кромке верхнего элемента нужно вырезать и загнуть 6 полосок-лапок;

2. В нижнем цилиндре устанавливают «лапки» для крепления верхнего элемента. Зафиксировать полоски можно с помощью заклёпок. Все элементы собирают начиная от нижнего цилиндра и заканчивая конусом;

3. Установка конструкции предполагает монтаж на трубу дымохода. Для этого можно снять верхнюю часть трубы и смонтировать все детали в более удобном месте, а затем установить на кровле.

Сборка дефлектора предполагает последовательное крепление элементов с учётом расположения жёстких полос

Для фиксации оптимальны заклёпки или саморезы с пресс-шайбой, но важно тщательно соединить детали

Эксплуатация и ремонт дефлектора

Изделие устанавливают на самом верху дымохода, тщательно закрепляя конструкцию. В процессе эксплуатации устройство не требует особых действий, ведь правильно собранная конструкция эффективна и способствует усилению тяги. При этом необходима регулярная чистка устройства, предполагающая снятие конструкции с трубы. После этого нужно удалить все загрязнения щёткой, а также покрыть металл антикоррозийным составом или специальной краской.

Дефлектор стоит поддерживать в аккуратном состоянии

Если конструкция повреждена и имеет вмятины или трещины, то следует запаять все щели, выпрямить поверхность. Очень длительная эксплуатация может потребовать замены изделия, так как климатические осадки и высокая температура воздуха из дымохода существенно влияют на дефлектор.

Дефлектор на трубу дымохода

Дефлектор на трубу дымохода выполняет две задачи: усиливает тягу и защищает его от негативного воздействия атмосферных осадков. Абсолютное большинство дымоходов предусматривает естественное побуждение воздушных потоков, а оно во многом зависит от погодных условий. При неблагоприятных совпадениях нескольких условий не только снижается тяга, но и появляется обратный эффект – воздух движется снаружи в помещение. Еще один фактор, имеющий значительное влияние на эффективность дымоудаления – ветер. Степень изменения параметров зависит от его силы и направления.

Дефлектор на трубу дымохода

Монтаж дефлектора

Установить конструкцию можно двумя способами – непосредственно на дымоход и на отрезок трубы, который потом надевается на дымоотводящий канал. Второй способ гораздо удобнее и безопаснее, так как самый трудоемкий процесс выполняется внизу, а не на крыше. Большинство заводских моделей имеют нижний патрубок, который просто надевают на трубу и закрепляют металлическим хомутом.

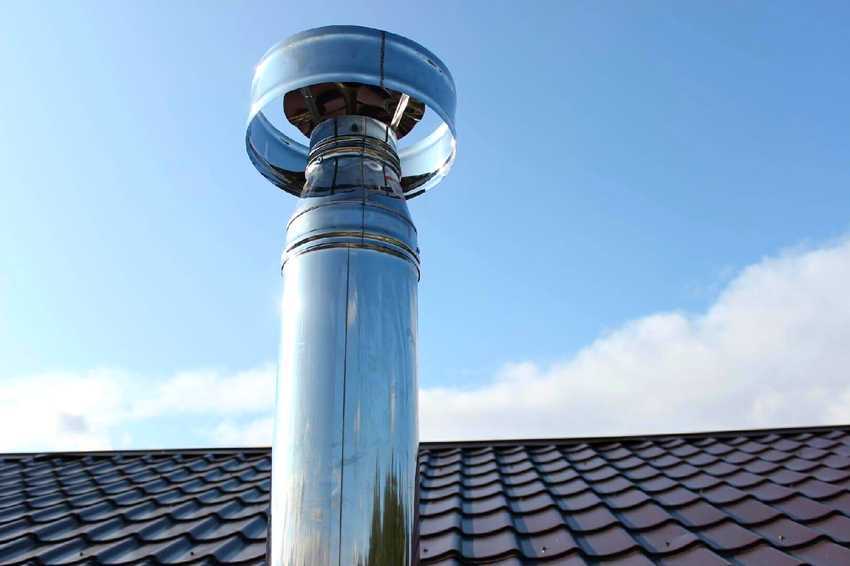

Закрепленный дефлектор — фото

Чтобы установить самодельный дефлектор, понадобится отрезок трубы, диаметром чуть больше диаметра дымохода, и резьбовые шпильки.

Шаг 1. На одном конце трубы, отступив от среза 10-15 см, отмечают по окружности места сверления под крепежи. Такие же метки ставят и на широкой части диффузора.

Шаг 2. Просверливают отверстия в диффузоре и трубе, примеряют элементы друг к другу. Верхние и нижние отверстия должны точно совпадать, иначе крепежи не получится установить ровно.

Шаг 3. Продевают сквозь отверстия шпильки и фиксируют их гайками с обеих сторон на диффузоре и на трубе. Гайки закручивать следует равномерно, чтобы корпус дефлектора не деформировался.

Шаг 4. Поднимают конструкцию на крышу, надевают трубу на дымоход и закрепляют хомутами.

Установка и фиксация дефлектора

Очень важно, чтобы на этом участке не оставалось зазоров между элементами, а потому затягивать хомут необходимо очень плотно. Дополнительно можно обработать стык по периметру термостойким герметиком

Установка дефлектора-флюгера

Монтаж такого дефлектора выполняется немного иначе, так как его конструкция имеет определенные отличия. Сначала в дымовой трубе сверлят три отверстия на одном уровне под крепежные болты. В срез дымохода вставляют кольцевую часть устройства и фиксируют болтами. Далее в кольцевой подшипник вставляется ось, на нее одевается цилиндр, затем полотно флюгера, защитный колпак. Все элементы соединяются при помощи кронштейнов или заклепками.

При выборе дефлектора с флюгером помните о том, что подшипники требуют регулярной смазки, иначе устройство не будет вращаться. Также нельзя допускать обледенения корпуса, и сбивать наледь, как только она появляется.

Расчет дефлектора

Перед тем, как создать дефлектор для дымохода своими руками, необходимо рассчитать его параметры и сделать чертеж, на котором будут указаны все его размеры. Расчет основывается на внутреннем диаметре дымохода, в зависимости от этой величины выбирается высота устройства и ширина диффузора. Для удобства работы мы предоставляет таблицу подбора размеров для дефлектора.

Если вы не нашли в данной таблице подходящий размер, то расчет можно провести по таким соотношениям:

• высота дефлектора колеблется в диапазоне 1,6-1,7 диаметра дымохода;
• ширина диффузора больше от диаметра дымохода в 1,2-1,3 раза;
• ширина колпака равна 1,7-2 диаметрам дымохода.

Особенности монтажа ротационного дефлектора

Турбодефлектор, ротационный дефлектор, ротационная турбина, Turbovent — все эти названия относятся к одному виду механического устройства для усиления тяги. Оно состоит из статической части, соединенной с дымоходом и активной головки с лопастями в виде шара.

Ротационный дефлектор — единственное устройство, которое не советуют монтировать на дымоходах печей, отапливающихся твердым топливом и каминов на дровах. Turbovent имеет характерную особенность — отводить воздух из трубы даже в тот период, когда отопление не работает.

Направление вращения этой насадки не зависит ни от силы, ни от направления ветра. Оно происходит только в одном постоянном направлении, создавая эффект неполного вакуума. В результате этого увеличивается мощность тяги в условиях разрежения воздуха, а риск опрокидывания тяги практически равен 0.

На дымоходах газовых котлов Турбовент отлично справляется со своими функциями и может служить украшением для любого фасада. Если сравнить его с другими видами дефлекторов, то по эффективности он превосходит их в 2 раза.

Основания у ротационного дефлектора может быть круглым, квадратным, плоским квадратным. Размеры головки колеблются в пределах 100 – 680 мм. Срок его эксплуатации — до 15 лет.

При всех достоинствах ротационной турбины есть один, но существенный недостаток — в безветрие устройство останавливается. Если в это время будут наблюдаться осадки при температуре ниже 0, то головка может промерзнуть и придется принимать меры для ее запуска.

Несмотря на относительную сложность конструкции, устанавливать ротационный дефлектор несложно. Устройство имеет небольшой вес, поэтому для монтажа достаточно усилий одного человека и времени около 2 часов. Подходящее место — наивысшая точка крыши. Такое расположение не позволит снегу попасть в трубу, если вокруг нее произойдет скопление осадков.

Движение головки ротационной турбины осуществляется при помощи подшипников. Устройство функционирует автономно и очень эффективно справляется с задачей отвода газов, но в безветренную погоду оно бесполезно

Для разных моделей ротационных турбин существует одно требование: температура продуктов сгорания над трубой не должна превышать 150-250⁰. Размеры основания нужно точно подогнать под дымоход. Турбированный дефлектор должен соответствовать характеристикам котла, и этот момент необходимо учитывать при выборе устройства.

На рынке присутствуют турбодефлекторы от разных торговых марок. Среди наиболее авторитетных — Турбовент, Турбомакс, Rotowent. Первый производитель выпускает изделия с основанием различной геометрии.

Определить их можно по маркировке ТА-315, ТА-355, ТА-500. В ней цифра обозначает диаметр в случае круглого сечения или же размеры прямоугольного основания.

Дефлектор Турбомакс выпускает беларусская компания. Изготавливают устройства из высококачественного материала — нержавеющей стали от европейского поставщика. Rotowent также изготовлен из нержавейки, поставляемой из Польши. Гармонично смотрится на крыше любого типа. Подходит как для дымохода, так и для вентиляционных труб. Выдерживает большую рабочую температуру — около 500⁰.

Применение

Установка флюгарки выполняется практически в любом помещении, где имеется дымоход, вентиляционный вывод, газоход (баня, дом). Чтобы птицы не вили гнезда в этом приспособлении, необходимо приобретать конструкцию с сеткой. Имеются модели, которые оснащены двойным дном, благодаря такому сооружению в зимнее время не будут образовываться сосульки. Стандартизированный угол наклона колпака – 40 градусов. Именно под таким наклоном происходит сход снега.

В северных районах России флюгарка применяется в качестве ветрозащитного приспособления. Для этих целей используют флюгарку с регулирующим флюгером, который во время сильного ветра закрывает заслонку. Флюгер может быть пластиковым или металлическим. Такой механизм дает возможность свободному выходу продуктов горения, а также при порывах ветра дымоход не задувает.

Дымоходные трубы, которые не оснащены флюгаркой, подвергаются попаданию осадков. Жидкость, попадая в трубу, постепенно ее разрушает. Некоторые разновидности флюгеров выполняют функцию громоотвода. Зачастую для дымоходной трубы устанавливают флюгарку с пламегасителем, который защищает кровлю от попадания на нее маленьких частиц горящего твердого топлива (дерево).

Водяной пар, который поступает из жилого помещения дома, негативно воздействует на кровлю скатной и плоской крыши. Данные разновидности крыш нуждаются в обустройстве дополнительной вентиляции. Для этой цели применяют установку флюгарки (аэратор).

Для хорошей вентиляции устанавливают флюгарку, которая оснащена неподвижными плоскостями, установленными параллельно оси трубы. Данные плоскости предназначены для защиты створок от закрывания под воздействием потоков ветра. Данная конструкция препятствует попаданию загрязненного воздуха в воздухозаборник.

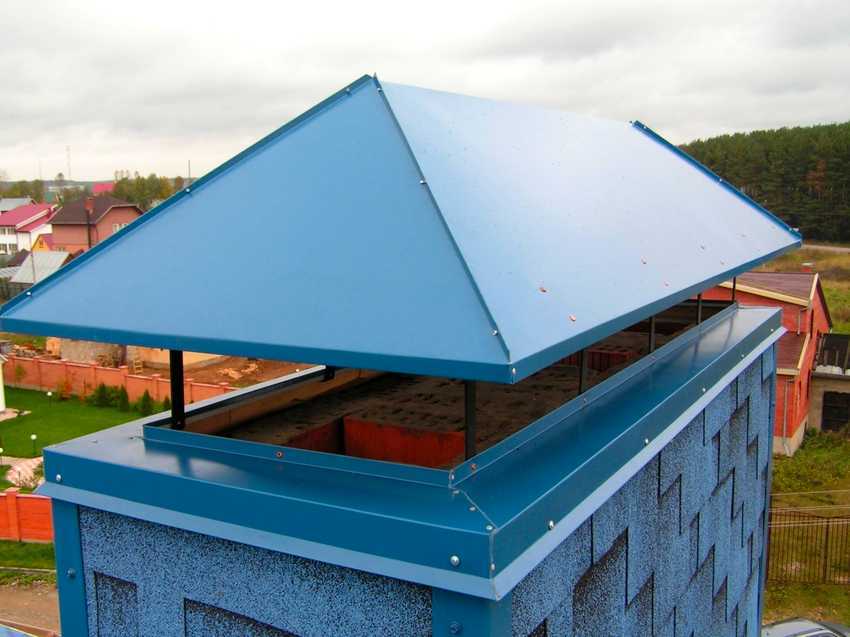

Подбор колпака на дымоходную трубу выполняется таким образом, чтобы устройство соответствовало размеру дымоходной трубы и типу канала:

• Если помещение отапливается газом, тогда флюгарка должна быть изготовлена из хромоникелевой жести.
• Если дом отапливается камином, котлом или печью твердым топливом (дрова), в этом случае стационарный колпак не подойдет, а лучше всего применить съемный колпак. Данное приспособление позволяет проводить очистительные работы.

Установка дефлектора вентиляции

Для повышения тяги в приточных каналах вентиляционного назначения лучше всего использовать дефлекторы Цаги. Они характеризуются простой конструкцией. Поэтому их можно быстро изготовить своими руками.

Рассматриваемый колпак может обладать различным сечением. Он оснащен специальным цилиндром. Чтобы добиться бесперебойной работы устройства он должен быть установлен на расстоянии от ста до ста шестидесяти сантиметром выше кровли.

Конструкция данного устройства состоит из:

• зонтика;
• корпуса;
• набора кронштейнов;
• специального диффузора;
• входного патрубка.

Установка прибора не требует сильных усилий. Справиться с ней достаточно легко

Важно осуществить монтаж устройства в зоне свободного продува. Категорически нельзя монтировать дефлектор в аэродинамической тени, которую создают расположенные рядом постройки

Устройство ставится на верхнюю часть канала. Нижний цилиндр фиксируется болтами. Посредством кронштейнов крепится диффузор. Колпак компонуется на фиксаторов

Важно, закрепить каждую деталь устройства надежно. Обязательно проверьте работу задвижки, которая позволит регулировать тягу при сильно ветре

Правильное выполнение всех рекомендаций позволит вам создать эффективно работающий вентиляционный канал. Отметим, что дефлекторы Цаги также можно применять для оснащения дымоотводящих труб.

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

• ЦАГИ.
• Дефлектор Григоровича.
• Волпер.
• Н-образный.
• Флюгер.
• Тарельчатый.
• Вращающийся.
• Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме

В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Дефлектор ЦАГИ и другие варианты конструкций

Цокольный дефлектор в первую очередь предназначается для проветривания подвальных помещений и нижних этажей. После установки не только налаживается циркуляция свежего воздуха, но и испаряется лишняя влажность с поверхностей. Удобным считается то, что монтировать устройства можно в случае и принудительной, и естественной вентиляции.

Помимо этого, преимущество дефлектора состоит в том, что он защищает цокольные этажи и подвальные помещения от проникновения грызунов и других мелких вредителей, а также от осадков. При установке лучше взять трубу с запасом по длине, потому как ее всегда можно уменьшить до нужной высоты, а вот дорастить не получится.

Дефлектор ЦАГИ состоит из стакана, цилиндрического корпуса, зонтообразной крышки и стоек крепления.

Конструкция ЦАГИ была разработана еще во времена Советского Союза и с успехом используется до сих пор.

Если обратиться к чертежу дефлектора ЦАГИ, можно увидеть, что он состоит из таких элементов:

• стакана, расположенного в нижней части конструкции с расширением на конце;
• цилиндрического корпуса, представленного обейчаткой из стали;
• зонтообразной крышки;
• стоек крепления из металлических полос.

Принцип работы заключается в следующем: вследствие обдува корпуса создается разреженная зона, расположенная над открытым диффузором. Отработанный воздух, смешанный с угарным газом и другими компонентами, поднимается по воздуховоду в область образованной зоны пониженного давления и выходит наружу. Здесь он подхватывается ветром и полностью удаляется.

Обратите внимание! Производительность вентиляционного дефлектора на крыше зависит от сопротивления системы воздуховодов, пересекающих кровлю. Реальный объем устройства определяется высотой выноса трубы

На показатель также влияет перепад температур внутреннего и наружного воздуха.
Конструкции дефлекторов отличаются также и по форме: плоские, полукруглые, с крышкой и двускатные.

Несмотря на то что прибор ЦАГИ был разработан очень давно, он все равно считается лучшим вентиляционным дефлектором для увеличения тяги.

Высокий рейтинг устройства обусловлен большим количеством преимуществ:

• обеспечением максимальной защиты от проникновения осадков;
• предупреждением опрокидывания тяги, то есть втягивания отработанного воздуха обратно в систему;
• отсутствием динамических деталей;
• надежностью;
• минимальным коэффициентом сопротивления, который не превышает 0,6.

Среди достоинств также выделяется тот факт, что довольно несложно изготовить дефлектор ЦАГИ своими руками. А главное – на продуктивность установки совершенно не влияют ветровые потоки, хотя следует отметить, что прибор не работает эффективно при низкой скорости ветра. Так, если внешний поток воздуха перемещается со скоростью меньше 2 м/с, результативность дефлектора стремится к нулю. Справедливости ради следует отметить, что в штиль большая часть подобных приспособлений работает плохо.

С течением времени конструкция устройства все-таки усовершенствовалась, потому как при изготовлении последних серийных моделей применялось утепление нижнего стакана (в тех случаях, когда колпак монтировался к сэндвич-трубе на крыше).

Правильно подобранный размер дефлектора обеспечит оптимальную разницу давлений.

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

• любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
• на пологой кровле устье трубы полагается размещать выше ограждений;

  Вокруг устья трубы должно быть свободное пространство

• на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
• дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
• корпус устройства должен хорошо обдуваться независимо от направления ветра;
• вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
• монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

• электрическая дрель;
• рожковые ключи;
• резьбовые шпильки;
• гайки;
• хомуты;
• две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

1. На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
2. В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
3. В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
4. С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Дефлектор можно уверенно назвать полезным устройством, положительно влияющим на силу тяги в дымовой трубе и функционирование отопительного оборудования. Изготовить и подсоединить приспособление к трубе относительно просто, надо лишь быть «подкованным» в выборе вида дефлектора.
