Негорючий утеплитель для дымохода

Как работать с минеральной ватой

Режутся плиты или маты минеральной ваты ножовкой или хорошо отточенным ножом. При разметке добавляйте к требуемой длине 0,5-1 см. Это позволит материалу плотнее прилегать к каркасу без образования мостиков холода.

Резать минеральную вату можно острым ножом или ножовкой

Крепят материал при помощи дюбелей с накладкой, специального клея или просто враспор, иногда закрепляют планками обрешетки.

Специальные дюбели («грибки») для крепления утеплителей

При использовании утеплителя достаточной жесткости, можно его плотно устанавливать в обрешетку без дополнительного крепления. Процесс укладки утеплителя на стены сауны показан в видео.

Выводы

Как правило, при строительстве бани, изнутри приходится утеплять три помещения: парилку, моечную и предбанник (комнату отдыха). Поскольку в моечной и предбаннике температура не достигает высоких значений, то для их утепления, без проблем можно использовать минеральную вату. Что же касается парилки, в которой температура может превышать 70 градусов Цельсия, то необходимо знать, что низкокачественная вата, при нагревании, выделяет формальдегид, который вреден для здоровья.

Для утепления парилки, мы рекомендуем использовать не минеральную вату, а утеплители, специально предназначенные для подобных помещений (с высокой влажностью и температурой), например фольгированный финский утеплитель SPU Sauna-Satu.

Правила установки дымоходных систем

Прежде чем перейти к обзору утеплителей и правилам работ с ними, нужно разобраться с требованиями, которые должны быть соблюдены при устройстве дымохода. Этот момент очень важен, так как нарушение норм может привести к невозможности эксплуатации оборудования.

Соблюдение норм и требований по устройству газовых дымоходов обеспечивает их надежную и безопасную эксплуатацию

Дымоходные каналы должны соответствовать требованиям ДБН В.2.5-20-2001 и СНиП 2.04.05-91. Основные требования следующие:

• Внутренний диаметр дымоходной трубы должен быть большим диаметра выходного патрубка газового котла;
• Основная труба не может иметь искривленных или сужающихся участков, должна располагаться вертикально, допускается уклон не более 30 градусов;
• Отводная магистраль может иметь не больше трех поворотов;
• Расстояние от внешней поверхности трубы до стен из горючих материалов – 25 см, до стен из негорючих материалов – 5 см;
• Изоляция соединений элементов дымохода должна обеспечивать полную герметичность стыка;
• В пределах прохождения крыши не допускается устройство соединений (эта часть дымоходной трубы должна быть цельной);
• В местах поворотов обязательно обустройство ревизионных люков;
• Нижняя часть дымоходной трубы должна оснащаться конструкцией для сбора конденсата;
• Верхняя часть должна возвышаться над коньком кровли не меньше, чем на 50 см, длина самого дымохода должна обеспечивать качественную тягу.

Соблюдение норм и требований по устройству газовых дымоходов, не только обеспечивает повышение эффективности эксплуатации оборудования, продлевает срок службы дымохода, но и гарантирует пожарную безопасность и исключает угрозу задымления помещения.

Особенности утепления для дымоходов разных конструкций

Для каждого материала применяется особый вид изоляции с учётом его индивидуальных особенностей.

Изоляция дымоходов из стальной трубы

Перед началом монтажа дымохода трубы нужно подвергнуть антикоррозионной обработке. На практике это производится преобразователем ржавчины. При нанесении на поверхность в результате химической реакции с металлом он создаёт плакирующую плёнку, способную на длительное время защитить её от коррозии. Далее:

1. Труба монтируется по месту установки. Вставляя звенья по очереди снизу вверх, нужно обеспечить перекрытие на сочленении величиной 50–70 миллиметров. Верхняя труба вставляется в нижнюю, что позволит предотвратить подтекание воды в стык.
2. По окончании сборки дымохода производится утепление наматыванием утепляющего материала в один слой с перекрытием краёв на стыке.
3. Фиксация утепляющего слоя производится проволокой. Нельзя применять изолированный электрический провод. Под воздействием высоких температур изоляция может расплавиться, ослабляя крепление. По той же причине не используются пластиковые строительные хомуты. Проволока для фиксации может быть стальной, медной или алюминиевой.

4. Для наружной обечайки используют стальной оцинкованный лист толщиной 0,5–0,7 миллиметра. Изолирующий слой покрывается им с нахлёстом 70–100 миллиметров. Фиксация производится стяжными хомутами с шагом 15–25 сантиметров. Порядок установки обечаек такой же, как при монтаже трубы — снизу вверх.

Изоляция для труб из нержавейки

При использовании этого материала изоляция производится в таком же порядке, как и для чёрной трубы. Исключение составляет этап подготовки с использованием преобразователя ржавчины, который в этом случае не применяется. Нержавеющая сталь сама по себе химически пассивна и выдерживает воздействие агрессивного конденсата.

В качестве утеплителя можно использовать минеральную вату

Утепление асбестовых труб

Для проведения такой операции необязательно обкладывать трубу кирпичом, как это часто практикуется. Достаточно приобрести базальтовый утеплитель россыпью и трубу-обечайку диметром на 100 миллиметров больше соответствующего размера дымохода из асбестового материала. Обечайка устанавливается на основной дымоход, промежутки между стенками заполняются изолятором. В процессе засыпки материал несколько раз трамбуется для уплотнения. Популярно также утепление из минваты.

Таким же образом может быть выполнено утепление металлических дымоходов.

Асбестовую трубу необязательно обкладывать кирпичом

Технология «Фуранфлекс» для кирпичных труб

Такой способ в чистом виде не является утеплением, но он очень эффективен для защиты внутренней поверхности кирпичных дымоходов от воздействия конденсата. Это производится созданием на внутренней поверхности трубы защитного слоя.

«Фуранфлекс» представляет собой полимерную трубу, которая вставляется в дымоходный канал. Далее, на неё воздействуют паром под давлением. Труба размягчается, раздаётся и принимает форму дымоходного канала. Его поверхность малочувствительна к агрессивному конденсату и служит многие годы. Применение такой технологии не означает отсутствия необходимости обслуживания дымохода, хотя и проводится оно с большей периодичностью.

Для утепления и изолирования внутренней поверхности кирпичных труб используются полимерные трубы

Классификация

Теплоизоляционные волокнистые материалы – это минеральные негорючие утеплители из стекла, базальтового волокна, которые выдерживают +500°С. Они используются в специфических местах:

• для изоляции трубопроводов в виде цилиндров с армированием из фольги;
• тонкие маты, плиты для прошивки пластиковых окон;
• базальтовые – для утепления стен, крыши и пола.

По ГОСТ вата делится на следующие категории: каменная, стеклянная, шлаковая вата. Все виды ваты по тому же ГОСТ имеют горючесть класса НГ – индекс кислородности составляет не менее 30%. Рассмотрим каждый из видов подробнее.

Стекловата

Стекловата изготавливается из стекловолокна методом плавления стекла и вытягивания из оного волокон.

Этот материал очень огнестойкий, обладает малой гигроскопичностью, хорошей звукоизоляцией и низкой теплопроводностью.

Прочность выше, чем у каменной ваты, но волокна все-таки хрупкие, поэтому для работы с ней лучше надевать перчатки и очки.

Каменная вата

Вата на базальтовом волокне изготавливается путем расплавления горных пород при высокой температуре (до 1500°С). Волокна сцепляются путем добавки специальных веществ, что и дает долговечность. Базальтовая вата не деформируется, не реагирует на кислотно-щелочные среды.

Добавки содержат фенолформальдегидные смолы, которые выделяют вредные испарения. Однако испарения начинаются лишь при нагревании до 700°С – т.е. в нормальных условиях опасности нет.

Шлаковая вата

Производится путем переработки шлаков и получения стекловидных волокон.

Такой утеплитель имеет высокий показатель теплопроводности и впитывает влагу, реагирует на сырость и создает агрессивную для металлов среду. Обладает одним преимуществом – низкая цена.

Льняной утеплитель

Стоит также сказать о новинке современного производства теплоизоляционных материалов в виде льняного утеплителя Hot-Flax. Это чистый лен (волокна) без примесей минеральной ваты, который обладает огнезащитной обработкой и совершенно не поддерживает горение.

Кислородный индекс составляет 37%, приближаясь к полимерным, самозатухающим материалам.

Зачем утеплять

Для правильной работы печей или котлов необходимо, чтобы в трубе присутствовала хорошая тяга

Особенно это важно при использовании периодически протапливаемых печей. Когда дымоход холодный, очень сложно сразу разжечь огонь в топке

Объясняется это тем, что холодный воздух стремится вниз, а теплый – вверх.

Если высота дымохода велика, то в нем содержится много холодного воздуха, затрудняющего разжигание. Если сечение канала дымохода небольшое, рекомендуется сначала сжечь в топке немного дров, а потом, по мере прогрева, загружать ее расчетным количеством топлива.

Ограничивает тягу еще и сажа, которая образуется на стенах дымовых труб. Она образуется, если температуры газов недостаточно, чтобы обеспечить полное сгорание летучих частиц топлива. При низкой температуре стенок дымохода на них осаждается конденсат, содержащий частицы сажи – продуктов неполного сгорания топлива.

При накоплении сажи в дымоходе, может произойти ее возгорание, особенно при последующей интенсивной топке. При этом температура в трубе может возрасти многократно и металлические трубы могут просто прогореть.

Кроме сажи конденсат содержит угольную и серную кислоты, которые являются химически агрессивными веществами и могут разрушать стенки трубы.

Если при эксплуатации зданий используются агрегаты с двигателями внутреннего сгорания, например, бензогенераторы для автономного электроснабжения, то выходящие наружу трубы для отвода выхлопных газов также нужно утеплять для предотвращения образования конденсата и сажи.

Конечно же, для обеспечения пожарной безопасности нужно использовать только негорючий утеплитель для дымохода, достаточно эффективный и долговечный.

Работа с кирпичом

Кирпич как строительный материал пока вне конкуренции: в кирпичных домах дымоходы также кирпичные. Утепление дымохода из кирпича можно осуществлять разными способами.

Метод первый

Первый метод – оштукатуривание, которое легко сделать своими руками. Приготовляется раствор из извести и шлака – он наносится на кирпичную кладку снаружи слоем в 3-4 см. Слой штукатурки позволит уменьшить теплопотери на 25%. Но чтобы штукатурка хорошо держалась под воздействием холода и влаги, наносить ее следует на сетку.

Последовательность работ можно описать так:

• на кирпичную поверхность крепится армированная сетка;
• подготавливается шлаково-известковый раствор;
• наносятся 3-5 слоев штукатурки на сетку: первый слой — самый жидкий, последующие – более густые.

Метод второй

Более эффективный материал для кирпичной конструкции – плитный утеплитель для дымохода.

Последовательность следующая:

• кирпичная труба зашивается плитами утеплителя (маты базальтовой или минеральной ваты);
• утеплитель облицовывают плитами из асбестоцемента или кирпичной кладкой;
• конструкция штукатурится.

Этот способ сложнее, но эффективность такой конструкции позволяет удерживать до 50% тепла.

Как утеплить печную трубу

Утепление дымовой трубы можно выполнить разными способами, выбор которых зависит от материала, который использовался при изготовлении дымохода.

Кирпичная дымовая труба

Утеплить печную трубу, сложенную из кирпича, можно очень просто. Для этого достаточно оштукатурить ее раствором из цемента, извести и шлака. Состав наносится слоем толщиной около 5 см. Это значение считается наиболее оптимальным, так как слишком тонкий слой не справится с поставленной задачей, а толстая штукатурка может просто отвалиться.

Для большей прочности на трубе фиксируется армирующая сетка, поверх которой наносится штукатурка. При этом лучше всего штукатурить двумя составами: один должен быть густым, другой — жидким. Наносимые слои следует чередовать, завершая работу густым раствором. Его впоследствии тщательно выравнивают и белят.

Утеплять кирпичную трубу можно щитами. Вначале собирают каркас из теса и устанавливают его на расстоянии 1 см от трубы. На каркасе закрепляют листы шифера, заполняя свободное пространство теплоизолирующим материалом, устойчивым к возгоранию. Места стыковки шифера замазывают цементом.

Можно воспользоваться плитами из шлакобетона, они также служат отличным материалом для утепления печных труб из кирпича. Конструкция обшивается плитами, которые фиксируются прокаленной проволокой. Швы замазывают гипсовой смесью.

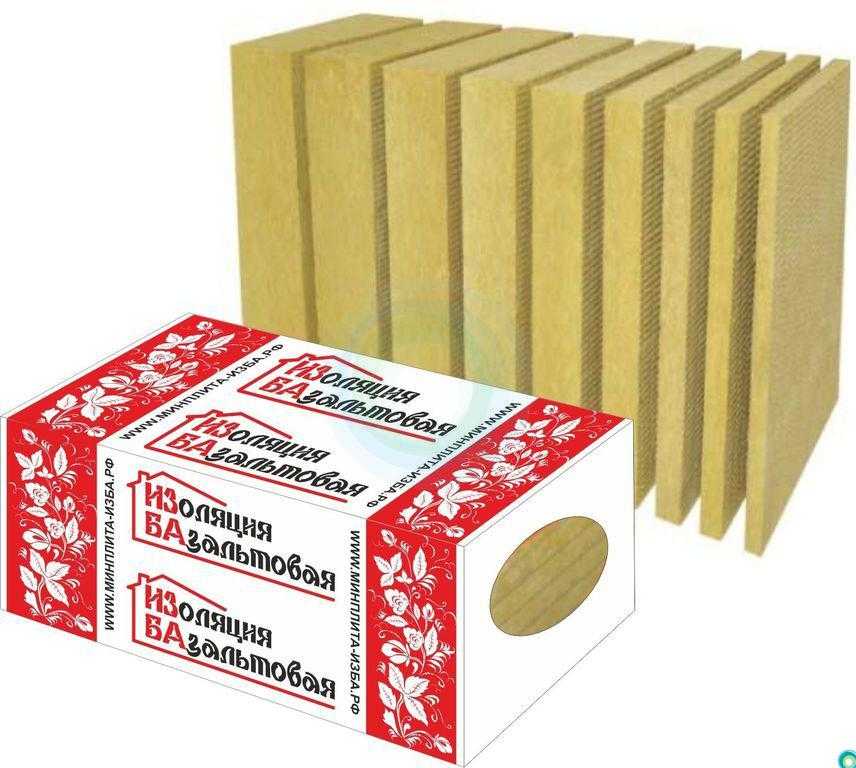

Не плохим материалом для утепления дымоходных труб считается базальтовая минеральная вата, маты которой прошиты прокаленной проволокой. В качестве утеплителя может использоваться любая негорючая теплоизоляция для печных труб. Базальтовая вата обладает полным набором необходимых характеристик: не горит, не пропускает воздух, сохраняет тепло

Важно заранее понять, чем обернуть трубу дымохода от возгорания, и как это сделать правильно.

Для ответа на вопрос, как обмотать трубу утеплителем, достаточно выполнить такие действия:

• Распечатывают упаковку с ватой и разматывают материал.
• Отмеряют и отрезают нужные куски.
• Оборачивают утеплителем трубу, закрепляя материал специальными шпильками и проволокой. Швы между пластами ваты заклеивают алюминиевой фольгой.

Асбестоцементные трубы

Утепление трубы из асбестоцемента предполагает наружное нанесение теплоизоляционных материалов. Вначале трубу обматывают минеральной или базальтовой ватой, а затем надевают защитный кожух из оцинкованной стали. Зазор между трубой и кожухом должен иметь минимальное значение, не более 6 см. Верхняя часть кожуха должна иметь небольшое расширение, чтобы верх трубы можно было заделать раствором цемента.

Теплоизоляция труб из нержавеющей стали

Утеплять печные трубы из нержавейки можно с помощью той же негорючей базальтовой ваты. Этим материалом обматывают трубу, фиксируют проволокой и накрывают оцинкованным железом. В специализированных магазинах можно приобрести готовый утеплитель для дымоходных труб такого состава.

Оцинкованную трубу рекомендуется утеплять с двух сторон, снаружи и внутри. Это предотвратит образование конденсата на внутренней поверхности трубы, который способствует ее разрушению.

Внутренняя часть представляется собой дополнительную гильзу из той же нержавейки. Материал не боится воздействия температуры и кислот, образующихся в процессе сгорания топлива. Помимо этого гладкая поверхность препятствует оседанию сажи на стенках.

Гильзу из нержавейки можно вставлять лишь в вертикальные трубы. При наличии изгибов следует использовать специальные полимерные вставки. Они представляю собой гибкую трубу из композитных материалов. Вставку помещают в трубу, где она под воздействием высокой температуры выходящих газов принимает форму дымохода. Технология изготовления таких вставок препятствует образованию конденсата на стенках трубы и скоплению сажи, а также улучшает тягу.

Предпосылки к разрушению дымовой трубы

Если при строительстве дымохода не выполнить надлежащую изоляцию, такая конструкция начнет довольно быстро разрушаться.

Наибольшее влияние на деструктивные процессы внутри дымовой трубы оказывают такие факторы:

1. Влажность. Хотя дымоход и является довольно теплым местом, внутри него уровень влажности постоянно повышен, поскольку воздушные массы, поднимающиеся по нему, содержат воду. А по мере остывания трубы, некоторое количество влаги оседает на его стенках в виде конденсата (подробнее: «Почему появляется конденсат в трубе дымохода и как от него избавиться»).
2. Воздействие продуктов сгорания топлива. Любое топливо, которое сгорает в топке печи, в конечном итоге распадается на различные химические компоненты, причем довольно токсичные. В частности, азотная, угольная и серная кислоты, при работающем дымоходе выводятся наружу вместе с теплым воздухом. Однако в те моменты, когда дымоход не выполняет свои функции, продукты распада начинают скапливаться на стенках трубы, разрушая и кирпич, и металл.

Теплоизоляция дымовых труб позволяет минимизировать пагубное воздействие влаги и продуктов сгорания топлива на стенки дымохода и продлить срок его службы.

Монтаж утеплителя своими руками

Изоляцию дымохода при помощи минеральной, базальтовой или стекловаты можно выполнять двумя способами: утепление под кожух или утепление дымохода без кожуха.

Для того чтобы изолировать дымоход при помощи минераловатных матов, нужно вырезать из них несколько отрезков плиты, которые будут соответствовать сторонам трубы с внешней стороны.

После чего, с помощью проволочной прошивки закрепить их на дымоходе.

После закрепления изоляции на дымоходе рекомендуется изготовить кожух, для защиты утеплителя от атмосферных явлений или произвести процесс облицовки дымохода кирпичом, асбестоцементными плитами.

Для изоляции металлической трубы нужно обернуть ее базальтовой ватой и закрепить проволокой по всему периметру. После чего, надеть на дымоход вторую трубу большего диаметра, чтобы получился своеобразный сэндвич.

Этот метод теплоизоляции дымоходов является наиболее эффективным и простым, но позволяющим сократить потерю тепла более чем в два раза, а также значительно уменьшить пожароопасность и образование в системах дымовыведения конденсата и защитить их от разрушения.

Таким образом, теплоизоляция способствует увеличению тепловой эффективности и безопасному применению печей. При этом она придает зданию и самой конструкции более эстетичный вид.

Производители и материалы

Так как при производстве минеральной ваты используются вещества, которые могут нанести вред здоровью человека (хотя это не доказано, но теоретически возможно), то покупать его желательно у проверенных производителей. Очень жесткие требования к изготовителям минеральной ваты приняты в Европе. Наверное по этой причине популярна минеральная вата «Кнауф» (Knauf), «Роквул» (Rockwool), ISOVER, URSA и др. Но самые жесткие требования приняты в Германии, потому немецкие материалы считаются самыми безопасными.

Технониколь

Крупная корпорация, имеющая на сегодняшний день 36 заводов в разных странах. Специализируется на производстве кровельных и теплоизоляционных материалов. Ассортимент минеральной ваты очень большой. Для частного домостроения используют три линейки:

• РОКЛАЙТ
• ТЕХНОБЛОК
• ТЕХНОАКУСТИК

Область применения этих материалов приведена в таблице.

Область применения минеральной ваты Технониколь

Базальтовой ваты с огнезащитными свойсвами четыре позиции:

• ПЛИТА ТЕХНО ОЗБ. Есть две марки с разной плотностью 100 и 80. Разработаны для повышения огнестойкости железобетонных конструкци. Могут быть покрыты стеклохолстом или фольгой.
• Прошивной мат ТЕХНОНИКОЛЬ — температура использования до +750°C. Не содержит фенольных связующих, так как скрепляется при помощи оцинкованной или стальной сетки и прошивается проволокой. С одной стороны может иметь обкладку из алюминиевой фольги.
• Плиты ТЕХНО ОЗД — разработаны для теплоизоляции противопожарных дверей.
• Плиты ТЕХНО ОЗМ — предназначены для теплоизоляции металлов (профлиста).

  Каменная вата Технониколь может быть в матах и рулонах

Самым приемлемым вариантом для теплоизоляции парилки являются прошивные маты Технониколь — они не содержат фенолов. При производстве остальных использовано низкофенольное связующее вещество (информация с сайта производителя).

Кнауф (Knauff)

У этого известного немецкого производителя подход к формированию ассортимента другой: материалы скомпанованы по областям применения. Есть несколько универсальных продуктов, которые можно использовать на стенах, кровлях, для утепления полов, потолков и перегородок. Это ТеплоKNAUF Премиум, KNAUF Insulation Термо Плита 037, ТеплоKNAUF Дом и Дом+, ТеплоKNAUF Коттедж и Коттедж+. Есть несколько узкопрофильных материалов:

• для кровли рекомендуют использовать KNAUF Insulation Скатная кровля;
• для вентилируемых фасадов и слоистых кладок (кирпичная стена с теплоизоляционным зазором) KNAUF Insulation Фасад;
• для утепления пола есть целый набор рулонных материалов: ТеплоKNAUF Дача, ТеплоKNAUF Дом и ТеплоKNAUF Дом+, Insulation Термо Ролл 040 и 044;
• для звукоизоляции АкустиKNAUF, АкустиKNAUF Expert, Insulation Акустическая Перегородка;
• для деревянных и каркасных домов есть группа материалов Insulation Каркасные Конструкции

  Кнауфф предлагает широкий ассортимент качественных минеральной базальтовой ваты

Роквул» (Rockwool)

Этот производитель известен никак не менее Кнауфа. Ассортимент обширный, качество неплохое. Подход к формированию ассортимента тот же: есть универсальные и специальные материалы. Универсальные это: ЛАЙТ БАТТС, ЛАЙТ БАТТС СКАНДИК. Есть большое количество специализированных:

• для саун есть материал САУНА БАТТС. Рабочие температуры до +200°С, с одной стороны имеется фольгированное покрытие;
• в качестве прослойки для двойной кирпичной кладки с теплоизоляционным зазором рекомендован Rockwool Кавити Баттс;
• для утепления фасадов ФАСАД БАТТС Д, ПЛАСТЕР БАТТС, ФАСАД ЛАМЕЛЛА, ФАСАД ВЕНТИ БАТТС и ФАСАД ВЕНТИ БАТТС Д;
• для устройства полов по грунту и плавающих полов ФЛОР БАТТС И, ФЛОР БАТТС;
• огнезащита металлических поверхностей (в проходах трубы через кровлю и теплоизоляцию дымовой трубы при необходимости) ВАЙРЕД МАТ 80; температурный диапазон — от -180 до +750°C.

  Ассортимент минеральной базальтовой ваты Роквул обширный

ISOVER (Изовер)

Эта торговая марка принадлежит группе «Сен-Гобен», имеет немалое количество заводов, один из которых расположен в России (Егорьевск). Потому цены на продукцию приемлемые. Выпускает это предприятие минеральные ваты на основе стекловолокна. Ассортимент немалый. Проще все представить в графическом виде (смотрите на фото).

Минеральная вата Изовер и область ее применения

Отдельно стоит сказать о материале для саун: в отличие от других представленных выше материалов имеет класс пожаробезопасности Г1 (слабогорючий). Одна из сторон оклеена фольгой.

Выводы и полезное видео по теме

Способы монтажа греющего кабеля:

Один из вариантов крепления ППУ скорлупы:

https://youtube.com/watch?v=MvrCTEVVlu0%2520

Как утеплять Энергофлексом стыки труб:

Утепление каучуковым листовым материалом:

https://youtube.com/watch?v=3q0S-zGKwXo%2520

Как видите, материалы и способы утепления газовых труб в частном доме могут быть разными. Их выбор зависит от конкретных условий: месторасположения и размеров газопровода, технических характеристик, стоимости. Все перечисленные в статье материалы универсальны, то есть их можно использовать для теплоизоляции любых трубных коммуникаций.

Несмотря на простоту монтажа утеплителей, рекомендуем предварительно проконсультироваться у специалиста газовой службы, чтобы исключить и ошибочный выбор материала, и штрафные санкции со стороны обслуживающей организации.
