Термоголовка для радиатора отопления

Методика установки

Дистанционное управление требуется при монтаже радиаторов внутри корпусов, под решетками, в нише. Монтаж термоголовок начинается с опорожнения системы отопления. Перед сливом рекомендуется остудить радиатор, чтобы не обжечься. Материалы конструкции термоголовки довольно мягкие и перетягивать гайки крепления не рекомендуется.

Оптимальнее будет пользоваться динамометрическим ключом. На корпусе прибора имеется указатель направления потока, для правильной работы лучше его не спутать. После сборки датчика настраивают оптимальную температуру и переходят к пуску жидкости в систему.

Рекомендуется выпустить воздух из труб и радиатора. Для этого имеется спускной клапан, который откручивается и в специальную емкость сливается часть жидкости, пока не закончат выходить пузыри.

Виды термоголовок

Прежде чем перейти к рассмотрению принципа работы термоголовок для радиаторов отопления, нужно бегло остановиться на их существующих разновидностях. Ведь именно от конструктивных особенностей термоголовки и зависит принцип её работы.

На сегодняшнее время наибольшее распространение получили, так называемые жидкостные термоголовки и электронные. Внутри жидкостных термоголовок закачана специальная газоконденсатная смесь, которая реагирует на изменение температуры воздуха в комнате, где установлен радиатор отопления (прим. ред. samastroyka.ru).

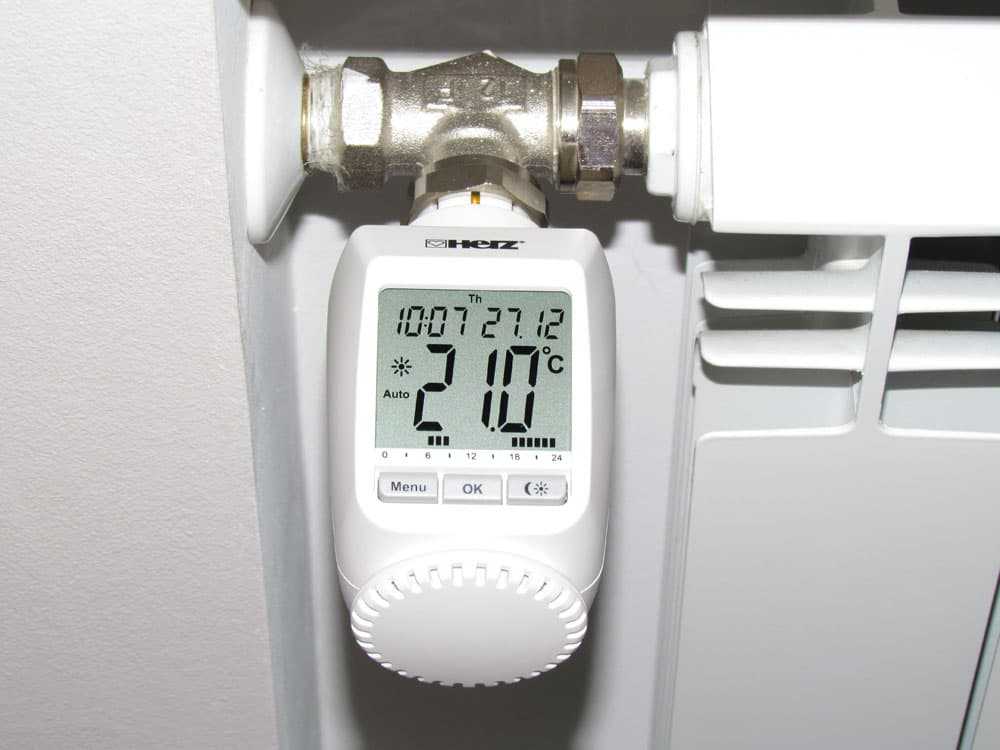

Электронные термоголовки для радиаторов, в отличие от жидкостных термоголовок, имеют в своей конструкции встроенный термостат, который определяет температуру в комнате и при необходимости перекрывает-открывает вентиль для подачи теплоносителя. Целесообразно заметить, что электронные термоголовки являются более усовершенствованным видом термоголовок на сегодняшнее время.

Как работает термоголовка?

Следует знать, что термоголовка для радиаторов отопления состоит из двух частей — термостатического элемента и термостатического клапана (вентиля). Именно вентиль вкручивается в радиатор отопления сверху, а уж затем, на него устанавливается термостатический элемент для изменения предустановленных настроек температуры.

Принцип работы термоголовки следующий: когда в комнате повышается температура, выше установленного значения на термостатическом элементе, жидкость расширяется в наполнителе (сильфоне) из-за чего тот увеличивается и толкает или наоборот отпускает шток термостатического вентиля.

Работа электронных термоголовок происходит примерно по такой же самой схеме, только на шток термостатического крана воздействует не сильфон с жидкостью или газоконденсатной смесью, а небольшой электрический двигатель.

Регулятор температуры на радиаторе отопления

Регуляторы температуры отопления с середины прошлого века активно используются на Западе. Изначально они предназначались для экономии расходов на отопление. На эту функцию европейские производители делают упор до сих пор, развивая направление электронных терморегуляторов и термостатов для отопления с экономичными режимами работы.

Однако в России зачастую регуляторы тепла приобретаются ради другого – побочного – их предназначения: снижения температуры обогрева помещения. Некоторые квартиры отапливаются так интенсивно, что их хозяевам приходится распахивать окна даже в тридцатиградусный мороз.

В таких случаях основной задачей является нормализация температурного режима и создание комфортной для человека жилой среды. Впрочем, в последние годы вопрос экономии ресурсов постепенно выходит на первый план, и устройства, помогающие сократить расходы на содержание жилья, становятся все более востребованными.

Итак, кому нужен регулятор температуры на батарею отопления:
тем, кто в отопительный сезон страдает от жары в своей квартире;
тем, кто хочет сэкономить на отоплении.

Устройство термостата

Регуляторы с термоголовкой — самые распространенные регуляторы температуры на батарею отопления. Поговорим о том, как они работают.

Внутри термоголовки расположен сильфон с термочувствительным составом (жидким или газообразным). Сильфон представляет собой герметичную камеру, гофрированные стенки которой могут растягиваться при нагревании и возвращаться к исходной форме при охлаждении.

Проходя через трубу батареи отопления, теплоноситель нагревает состав внутри сильфона. Увеличиваясь в объеме, сильфон давит на шток, который, в свою очередь, нажимает на рабочий конус. Приток теплоносителя к радиатору частично или полностью перекрывается. Постепенно сильфон остывает и сжимается. Конус поднимается и открывает проход для теплоносителя.

Состав внутри сильфона (рабочая среда) может быть жидким или газообразным. Жидкостные сильфоны, как правило, стоят дешевле, потому что медленнее реагируют на изменения температуры. Газовый более чувствителен и потому позволяет регулировать интенсивность отопления более точно.

Если Вы имеете дело с большими площадями, хотите оснастить терморегуляторами несколько радиаторов и стремитесь к экономии ресурсов, то отдавайте предпочтение газовым сильфонам. Если же Вы приобретаете регулятор на одну батарею, то скорость реагирования рабочей среды не будет иметь для Вас принципиального значения.

Газовые терморегуляторы

К достоинствам газовых устройств можно отнести:

плавная регулировка температуры;
термостат определяет температуру в комнате, на него никак не влияет нагрев теплоносителя, так как газ концентрируется в холодной части датчика, далеко от регулирующего клапана;
чувствительная мгновенная реакция на изменение микроклимата.

Терморегулятор для отопления производства компании Данфосс

Лидером по продажам газовых терморегуляторов для радиаторов отопления является Данфосс – знаменитая компания из Дании. Оборудование, которое они производят, славится своей надёжностью и долговечностью. Сроки службы устройств от Данфосс составляют свыше 20 лет.

Классификация и принцип действия термоголовок для радиатора отопления

Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.

Термоголовка и клапан раздельно

Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.

Устройство термоголовки

Термоголовка и клапан в разрезе

Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:

для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.

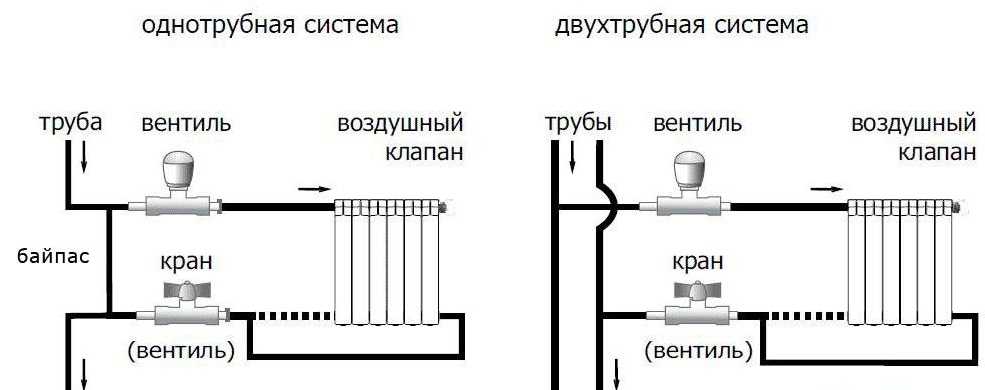

Термоголовка для однотрубной и двухтрубной систем разводки отопления

Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.

Принцип работы термоголовки для радиатора отопления имеет предельно простой:

пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);

Регулировка шкалы термоголовки

при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;

Работа термоголовки в системе без байпаса

подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;

Конструктивные различия однотрубной и двухтрубной систем

неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.

Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией. Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками. Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.

Использование терморегуляторов на чугунных радиаторах — не самый удачный вариант

Выбор запорно-регулирующей арматуры

Для описанных выше функций используется один их трех видов регулирующей арматуры:

конусный вентиль;
шаровой кран;
автоматический регулятор.

Шаровые краны плохо справляются с регулировкой температурного режима, так как они работают в двух позициях: открыты или перекрыты. Если установить краник в промежуточное положение, утратится его герметичность, поскольку теплоноситель будет разрушать шаровой элемент.

Конусный вентиль является более эффективным способом контроля температурного режима. Он может находиться в полуоткрытом положении. При этом нельзя забывать о необходимости возврата его на стартовую позицию. Такой способ регулирование температуры неудобный и трудозатратный.

Оптимальным вариантом контроля температурного режима является использование автоматических термостатов, монтируемых рядом с батареями. Другое название этих устройств — терморегуляторы.

Лучшие производители терморегуляторов

Мировой рынок теплоприборов предлагает потребителям множество моделей терморегуляторов разнообразных модификаций.

С учетом оценок экспертов и потребителей можно назвать лидирующие в данной области фирмы, устройства которых продемонстрировали надежность и эффективную работу:

Mondial Electronics Co – китайский производитель, хорошо зарекомендовавший себя производством бытовой электроники и техники для легкой промышленности. Товары фирмы сочетают в себе качество и низкую цену.

Devi – датская компания, занимающаяся производством термостатов с 1942 года. Первоначально производство было направлено на выпуск нагревательных элементов для промышленности. Сегодня компания входит в список лидеров мирового рынка в сфере электрообогрева.
RTC Electronics – компания из Южной Кореи. Занимается разработкой электронных приборов домашнего и промышленного предназначения. Продукция хорошо адаптирована под потребности отечественного рынка.

Techem – производитель из Швеции, специализирующийся на изготовлении приборов и устройств для автоматизированного учета потребления газа, воды, электроэнергии, тепла.
Valtec – совместное производство России и Италии. Основная деятельность заключается в создании инженерной сантехники, адаптированной к российским системам водо-, теплоснабжения.

Terneo – украинская марка, принадлежит DS Electronics. С 2003 года ведет разработки и выпуск терморегуляторов и реле напряжения. С учетом новых технологий, постоянно выпускаются усовершенствованные приборы.
Ranco – итальянская компания, разрабатывающая высокотехнологичные компоненты для штампов и пресс-форм. В Европе и штатах это имя считается синонимом надежности.

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.

Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
Для фиксации термоголовки нужно слегка нажать на устройство.
О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.

Работа протекает в следующем порядке:

С помощью дюбелей к стене крепят пластину.
На пластине закрепляют корпус устройства.
Посредством хомутов на стене фиксируют капиллярную трубку.
Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
Закручивают фиксирующий болт с помощью шестигранного ключа.

Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.

Виды

Термостатическая головка радиатора доступна в трех популярных типах. Выбор конкретного продукта будет продиктован требованиями покупателя и условиями установки.

1.Термостатический клапан с прямой головкой. Популярный термостатический контроллер с универсальными возможностями использования. Вертикально расположенная головка радиатора не заметна и не занимает много места. Уместен в местах, где нет сквозняков. Вертикальная термостатическая головка не является лучшим решением. Оставаясь в тесном углублении, датчик быстро реагирует на повышенную температуру от радиатора, которая не соответствует реальной температуре в помещении.

2.Угловая термоголовка. Используется для обвязки труб «со стены». Головка расположена горизонтально относительно стены, благодаря чему не подвержена влиянию тепла от арматуры системы отопления. Более точно поддерживает заданную температуру в помещении.

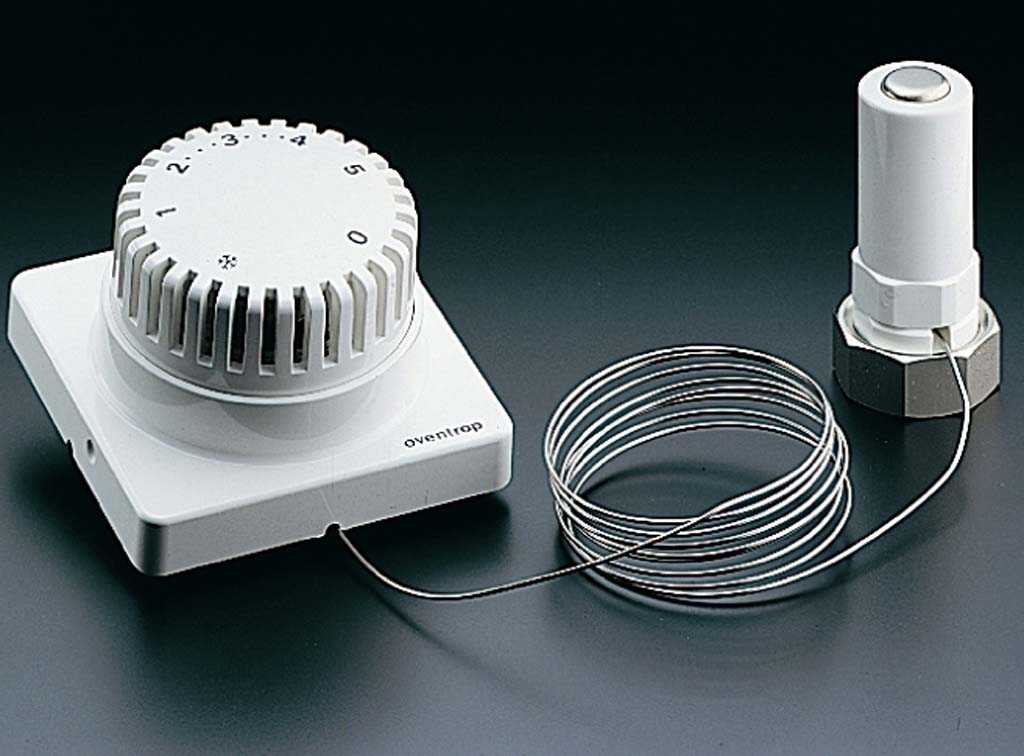

3.Термостатическая головка с выносным датчиком — это радиаторная головка, с датчиком расположенным в высокой точке помещения. Обеспечивает равномерное распределение температуры в помещениях и отличается высокой эффективностью. Данный термостатический контроллер часто устанавливается на лестничных клетках или в общественных зданиях. Предложения по продаже включают ручку радиатора с антивандальным корпусом. Это популярная термоголовка с повышенной устойчивостью к повреждениям или кражам.

Термоголовка с выносным датчиком

По способу работы контроллера разделяют:

Механические термоголовки. Принцип действия описан выше. Обладают базовой функцией терморегулятора. Преимущества — простота работы и низкая цена.
Электронные головки — более сложное устройство, позволяющая эффективно контролировать температуру. Предложение на рынке включает в себя различные электронные головки. Они отличаются от механических повышенной скоростью и точностью работы, а также возможностью программирования различных сценариев работы. Являются намного более энергоэффективными. При их использовании экономия на отоплении достигает 40%. Электронные головки обеспечивают высокий комфорт. Единственным недостатком этого решения являются высокая стоимость.

Настройка терморегулятора

Для правильной настройке регулятора температуры нужно понизить до минимально возможных потери тепла в помещении. Термометр должен располагаться там, где будет постоянная температура. После этого прокручиваем головку термального регулятора влево до конца, открывая клапан, в результате чего достигается максимальная отдача тепла. Как только температура увеличится на 5-6 градусов, клапан перекрывается прокручиванием головки в обратную сторону

После достижения нужно уровня температуры, начинаем осторожно открывать клапан. Настройка заканчивается, когда станет слышен шум воды в регуляторе и станет ощутим быстрый нагрев клапана

Установку терморегуляторов на радиаторы отопления лучше всего поручить профессионалам, которые проведут подключение согласно инструкции производителя. Правильно установленное оборудования позволит создать оптимальный температурный режим в помещении и обеспечит рациональный расход тепловой энергии, что благоприятно отразится на финансовых расходах семьи.

Правила установки регулировочного крана

На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
Для фиксации термоголовки нужно слегка нажать на устройство.
О правильном положении и установке на место подскажет глухой щелчок.

Работа протекает в следующем порядке:

С помощью дюбелей к стене крепят пластину.
На пластине закрепляют корпус устройства.
Посредством хомутов на стене фиксируют капиллярную трубку.
Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
Закручивают фиксирующий болт с помощью шестигранного ключа.

С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке. Устройства позволяют установить наименьшее и наибольшее значение. При этом за установленные пределы, колесико уже не повернется

Правильная установка термоголовок

Термостатические вентили с термоголовкой устанавливаются на системы водяного отопления со следующими типами обвязки радиаторов:

Двухтрубная;
Коллекторная;
Однотрубная с байпасом.

Монтировать термоголовки на однотрубные системы без байпасов нельзя – при закрытии клапана прекращается работа всех последующих приборов в группе.

Наиболее корректно термоголовки работают на радиаторах с малой инерцией – алюминиевых, биметаллических, стальных. Чугунные радиаторы обладают высокой инерцией, долго прогреваются и медленного охлаждаются – поэтому работа термостатов в этом случае имеет низкую точность и скорость изменения температуры воздуха в отапливаемом помещении оставляет желать лучшего.

Производители рекомендуют размещать корпус термоголовки горизонтально (ось штока параллельно плоскости пола).

Это уменьшает влияние на термостатический элемент нагретыми поверхностями клапана и подводящих труб.

Также рекомендуется размещать термоголовки в местах, не позволяющих влиять посторонним факторам:

Солнечным лучам;
Нагревательным приборам;
Интенсивному конвективному движению воздуха (сквозняку);
Покрытию устройства шторами;
Чрезмерному ограждению нишами, подоконниками, экранами радиаторов.

Установка термоголовок отличается простотой и не требует специальных навыков и особых инструментов. Порядок монтажа обычно описан в паспортах изделий.

Термокран на радиатор отопления: виды клапанов

Отопительные системы современного типа не обходятся без дополнительных составляющих. Радиаторы отопления или разводка, при устройстве теплого пола, в обязательном порядке должны быть оборудованы специальными терморегуляторами.

Задача тепловентиля – регулировка теплоотдачи. Клапан занимает второе место по значимости в устройстве терморегулятора. Функция, регулирования количества теплоносителя, которую он выполняет тоже не маловажна. Клапаны, предлагаемые производителями этих устройств, существуют в нескольких вариантах.

Виды клапанов, используемые в установке:

Прямой;
Угловой;
RTD-G;
RTD-N.

Клапан третьего варианта широко применяют в многоэтажных жилых домах старого типа, а также в домах, имеющих однотрубную систему отопления. Последний вид клапана используется в домах загородного типа, с двухтрубной отопительной системой, не оборудованной циркуляционным насосом. Преимуществом таких клапанов в мощной пропускной его способности.

Советы по установке

Перед установкой термоголовки на радиатор отопления необходимо установить максимально значение температуры на ней. Установить термоголовку в удобном месте. Для корректной работы датчик термоголовки следует располагать на достаточном расстоянии от источников тепла: трубопровод, восходящие теплые потоки воздуха. Рекомендуется устанавливать головки в горизонтальном положении и предохранять от попадания прямых солнечных лучей. В случае невозможности оградить термоголовку от воздействия источника тепла, следует использовать термоголовку с выносным датчиком. Датчик рекомендуется располагать на расстоянии около 60 сантиметров от радиатора.

Выбор оптимальной термоголовки

Термоголовка для отопительных радиаторов должна быть правильно установлена.

Первым параметром, на основе которого делается выбор, является тип наполнителя, если регулятор автоматический. По этому принципу термостаты делятся на два типа: жидкостные и газовые. Устройства первого типа более точно подстраивают клапан под нужды жильцов, но тепловая инерция таких приборов выше, чем у газовых регуляторов. Газонаполненные термоголовки балансируют температуру менее точно, но быстрее.

Второй принцип выбора – тип подачи сигнала на клапан. Термоголовки для радиаторов могут приводиться в действие исходя из температуры:

воды в трубах;
воздуха в комнате;
воздуха вне помещения.

Регуляторы первого типа менее точны – погрешность настройки может варьироваться в пределах 1 – 7 градусов. Часто такой разброс не устраивает потребителя, поэтому чаще всего используют регуляторы, получающие информацию от воздуха. Они чувствительно реагируют на изменение баланса температур между радиатором и воздухом в комнате и подстраивают поток воды, сохраняя нужные условия в автоматическом режиме.

Управление может быть прямым или электрическим. В первом случае термостат будет получать информацию об изменении температурного режима от теплоносителя. Изменение режима осуществляется путем вращения ручки клапана, на которую нанесена шкала.

Электрическое управление делится на два подтипа:

управление циркуляционным насосом или отопительным котлом;
подача сигнала на механические клапаны, установка которых производится рядом с радиатором – в таком случае можно настроить все радиаторы одним движением.

Виды термоголовок

Все выпускаемые термоголовки можно условно разделить на два вида:

механический, регулировка которого осуществляется вручную;
электронный, контролирующий процесс регулировки в автоматическом режиме.

Механические модели представляют собой головку небольших размеров с поворотной ручкой. Температурный диапазон, который можно контролировать, начинается с показателя +7° и доходит до +28°. Прибор предусматривает несколько режимов работы. Каждое деление температурной шкалы приравнивается к 2-5 градусам.

В электронных моделях весь процесс регулировки автоматизирован. Точность настройки соответствует 1-2 градусом. Гибкая система контроля позволяет устанавливать максимально подходящий режим обогрева.

Выбор запорно-регулирующей арматуры

Для описанных выше функций используется один их трех видов регулирующей арматуры:

конусный вентиль;
шаровой кран;
автоматический регулятор.
