Стяжка на теплый водяной пол: какую и какой толщины лучше сделать

Укладка теплого пола

Как лучше укладывать электрический теплый пол, зависит от типа нагревательных элементов

Для любого теплого пола важно обеспечить, чтобы нагревательные элементы не касались теплоизоляции. Для этого их отделяют от нее арматурной сеткой

Укладка кабеля

Выбирается место расположения терморегулятора. Он крепится на высоте более 30 см от пола. Если устройство скрытого типа, в стене пробиваются штробы под него, а также под провода питания и датчика температуры. В местах с повышенной влажностью термостаты не устанавливаются. Их выносят в соседние помещения.

На основании крепится монтажная лента с интервалами 50-100 см и с отступом от стен на 30 см. На полу делается разметка с учетом отступов от мебели. От стен расстояние составляет 10 см, а от труб и радиаторов – 15 см. Затем нагревательный кабель соединяется с силовым с помощью муфты, а после – крепится на монтажную ленту.

Кабель питания выводится через подготовленную в стене канавку к терморегулятору, а нагревательный –укладывается согласно схеме. При этом радиус в местах изгиба не должен быть меньше 5 см. Изгибы делаются плавными, без лишнего натяжения. Фиксация производится скобами или монтажной лентой. Не допускается соприкосновение или перекрещивание витков. Сближение не должно быть меньше 8 см. Все отступы строго соблюдаются согласно схеме, которая разрабатывается заранее.

Укладка кабельного теплого пола с отступами

Датчик температуры свободно помещается внутри гофротрубы вместе с подводящими проводами. Гофра на одном конце герметично закрывается заглушкой, чтобы внутрь не попал цементный раствор. Труба с термодатчиком располагается между витками кабеля на расстоянии от стены не менее 50 см и укладывается в подготовленную штробу, после чего провода подключаются к термостату.

Штробы заделываются раствором или шпаклевкой, а после застывания проверяется работоспособность системы теплого пола.

Укладка нагревательного мата

Нагревательные маты укладывать проще, поскольку кабель уже закреплен на сетчатой основе, которую следует только расстелить на основании. В местах поворота сетка аккуратно разрезается без нарушения целостности кабеля. В местах расположения препятствий сетка убирается, а кабель укладывается с соблюдением расстояния от соседних витков в пределах 6-8 см.

Разворот нагревательного мата при укладке

Важным преимуществом нагревательного мата является его малая толщина, что дает возможность заливать тонкую стяжку или укладывать нагревательные элементы в слой плиточного клея. Тогда толщина заливки составит всего 8-10 см, что позволит не занимать лишний объем помещения.

Укладка стержневого пола

Стержневые инфракрасные нагреватели внешне выглядят как веревочная лестница. Они содержат поперечные нагреватели и 2 продольных соединительных провода, по которым подается питание.

Стержневой рулон раскатывается по полу, начиная от терморегулятора. В местах разворота соединительный провод разрезается, после чего необходимо вновь соединить концы отрезком провода. Это снижает надежность теплого пола. Целесообразно подобрать рулоны подходящей длины. Тогда ничего резать не придется.

Стержневой теплый пол

После укладки в утеплителе вырезаются окна в шахматном порядке для лучшего сцепления стяжки с основанием. Все соединения необходимо тщательно изолировать.

Какая подложка подходит под водяной теплый пол?

Над этим вопросом стоит задуматься еще задолго до укладки контурных труб, потому что верный выбор гарантирует максимальную теплоотдачу всей конструкции. И не нужно слушать сомнительных экспертов на строительных форумах, которые утверждают, что теплоизоляция – это напрасная трата средств и труда, практика убедительно доказывает обратное.

Однако не всякий материал подойдет как подложка под теплый пол водяной, на сегодня чаще всего пользуются следующими экземплярами:

пенополистирол;
вспененный полиэтилен.

Все они имеют различную толщину и, в основном, покрыты фольгой для лучшего распределения тепла

Важно учесть, что фольга должна быть толстой, чтобы противостоять щелочной реакции цементного раствора. Практически все производители наносят на металлизированное покрытие разметку, которая облегчает процесс укладки труб

Несколько дороже, но зато намного технологичнее, профильные плиты из пенополистирола высокой плотности (40 кг/м³). Детали оснащены замковым соединением, а наличие «бобышек» позволит быстро и надежно зафиксировать трубы. Типовая укладка теплого пола в стяжку с таким материалом имеет такие преимущества:

отсутствие термоакустических швов;
сглаживание незначительных неровностей чернового покрытия;
наличие покрытия из пароизоляционной пленки;
оптимизация рабочих процессов.

Какую сетку выбрать и почему

Сегодня на рынке большое количество моделей армирующих сеток от различных производителей. Выбирая сеточное покрытие при сооружении стяжки водяного или электрического тёплого пола, следует отдавать предпочтение:

Квадратным моделям с ячейками 150 мм, в крайнем случае, 100 мм. Ведь чаще, шаг нагревательных элементов водяного тёплого пола 150 мм, поэтому ячейки такого размера будут оптимально удобными для их закрепления.
Армирующему изделию, изготовленному на ЧПУ станке, так как оно ровнее, чем самодельное. В самодельных кроме того, зачастую не соблюдается размер ячеек.
Сетке, с толщиной прутьев 4 мм, она хорошо укладывается на полистирольные листы и к ней удобно фиксировать трубу водяной системы или кабель.

Кроме того, выбирать модель для укладки, стоит с учётом:

консистенции цементно-песчаного раствора, ведь он должен свободно проникать сквозь ячейки;
уровня механических нагрузок — чем выше показатель, тем размер ячеек меньше.

Укладка водяного теплого пола на полистирольные плиты

Одним из вариантов замены стяжки выступают плиты из полистирола. Выпускаются в виде матов толщиной 30 мм, шириной 0,3 м, длиной 1,0 м с выступами в виде бобышек или пазами, между которыми и укладываются трубы.

Предлагаем ознакомиться Утеплитель для каминов и печей

Монтаж труб на полистирольные маты предусматривает:

Проверку степени перепада высоты у основания пола. Показатель не должен превышать 2 мм на каждые 2 м2. Если значения превышены, необходимо самовыравнивающейся смесью выполнить стяжку толщиной до 1 см;
Очистку поверхности чернового пола от мусора и пыли;
Проведение гидроизоляционных работ — полиэтиленовую пленку толщиной 0,2 мм укладывают внахлест на черновой пол с заходом на стены. Соединительные швы заклеиваются строительным скотчем;
Крепление по периметру стен строительным степлером или клеем демпферной ленты — возмещает расширение стяжки под воздействием перепада температуры и влажности;
Укладку матов вплотную к стенам;
Фиксацию плит клеем;
Проведение разметки для труб. При этом необходимо соблюдать несколько правил: для двух смежных комнат независимо от их площади должны быть самостоятельные контуры; максимальная площадь, которую может покрыть один контур, равняется 40 м2; ширина между параллельными трубами должна составлять 20-30 см;
Укладку труб между бобышками в соответствии с составленной схемой:

Укладка труб на полистирольные плиты.

Проверку герметичности соединений труб и тепловых свойств пола в течение суток;
Укладку по трубам вспененного полистирола или полиэтиленовой пленки. Для лучшей гидроизоляции пленка расстилается внахлест, с заходом на стены. Стыки клеятся скотчем;
Укладку двух слоев ГВЛ, каждый толщиной 10 мм. У второго слоя стыки не должны совпадать с соединительными швами первого слоя. Между собой листы гипсоволоконных плит крепятся саморезами, при этом нельзя допускать повреждения пленки, на которой они лежат.
Шпатлевание стыков под линолеум и ламинат (под плитку эта операция не выполняется).

Реечная система.

Какая должна быть толщина стяжки для тёплого пола?

Толщину стяжки выбирают, в зависимости от назначения помещения, его высоты, характеристик перекрытий. При этом учитывают следующие факторы:

слишком тонкий слой быстро деформируется;
слишком толстый – долго прогревается, что приводит к увеличению трудозатрат.

Внимание! Минимальная толщина слоя над трубой – 30-45 мм, общая толщина – 60-70 мм. При использовании самовыравнивающих составов общая толщина слоя – 45-50 мм

С помощью растворов из самовыравнивающих составов устраивают стяжку в комнатах с невысокими нагрузками, например в спальнях. Бетонный слой 70 и более мм способен выдерживать высокие динамические нагрузки, тяжелую мебель, бытовые приборы.

Виды стяжки

Наиболее распространена мокрая стяжка, хотя начинает широко применяться сухая, позволяющая не тратить время на высыхание раствора, в течение которого включать обогрев нельзя.

При видимой простоте состава стяжка выполняется в нескольких вариантах:

Песчано-цементный раствор при соотношении компонентов 3:1 подходит для электрических теплых полов.
Бетон на основе мелкозернистого наполнителя применяется в системах водяного пола. Плита получается прочная и не растрескивается.
Самовыравнивающая смесь хорошо подходит для заливки электрических теплых полов, когда необходимо получить тонкий слой.
Смеси для теплых полов, выпускаемые в широком ассортименте.
Плиточный клей применяется в качестве тонкой стяжки для электрического теплого пола.

Кабельный теплый пол с армирующей сеткой

Составы получаются с высокой стойкостью и пластичностью, если добавлять в них пластификаторы.

Максимальная стяжка

Конкретной максимально возможной толщины стяжки не предусмотрено. Высота заливки будет зависеть от множества факторов: значение определяется отдельно для каждого случая. В технологическом плане заливать стяжку на высоту более 15-17 см не имеет смысла, конструкции с такой высотой создаются только при необходимости, так как требуют больших затрат времени и материалов.

Утолщение слоя имеет смысл делать, если вы занимаетесь обустройством пола в помещении, где на пол оказываются большие нагрузки. Самым простым примером такого помещения может служить гараж: вес автомобиля и его воздействие на пол при перемещении велики, поэтому высота стяжки в 15 см вполне оправдана.

Высокая стяжка используется также в ситуациях, когда она будет являться частью несущей конструкции. В таком случае монолитная заливка большой толщины становится не только полом, но фундаментом. Специалисты рекомендуют увеличивать толщину стяжки, если основанием половой конструкции выступает проблемный грунт.

Перед тем, как решиться на заливку стяжки высотой в 15 см, многие строители советуют оценить возможность использования для выравнивания перепадов щебня или керамзита. Исправить резкие перепады при помощи мощного отбойного молотка. Если исправить изъяны поверхности можно этими способами, то потребность в заливке бетона на большую высоту отпадает сама собой.

Минимальный слой заливки в такой ситуации тоже не подойдет, тем не менее, для стяжки пола вам потребуется гораздо меньшее количество материала. Если вы будете выравнивать огромные перепады поверхности размером в 15 см только с помощью бетонного раствора, то ваши затраты на сам бетон и на оплату работы строителей сложатся в круглую сумму. Чаще всего большие расходы не будут оправданы, поэтому стоит сделать хотя бы частичное выравнивание с помощью насыпного слоя из щебня.

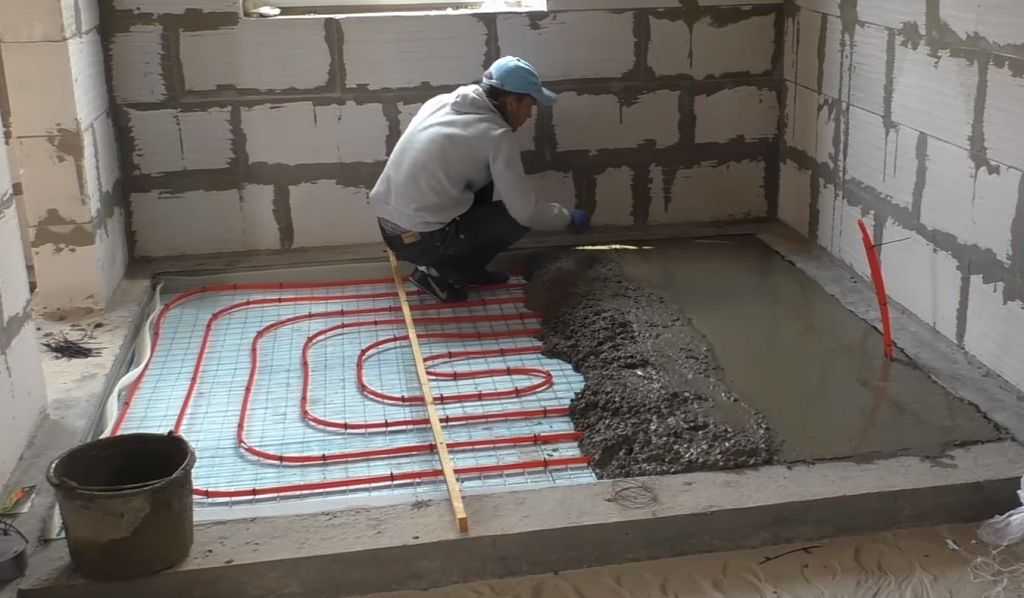

Заливка стяжки максимальной толщины при монтаже теплых водяных полов также финансово не оправдана. Большая толщина цементного слоя над нагревательными элементами приведет к тому, что пол будет медленно прогреваться. Эффективность такой конструкции в итоге будет невысока, а расходы на отопление будут просто огромны.

Черновая подготовка

Тёплый пол формируется несколькими слоями:

Черновой стяжкой;
Звуко- и теплоизолятором;
Нагревающими элементами;
Чистовой стяжкой (верхняя часть конструкции).

Черновой слой – выравнивающий. Он не требуется, если основание – это ровная плита перекрытия как в квартире. В частном доме устраивают подогревы пола часто по грунту, в этом случае наливное прочное основание необходимо.

Чтобы правильно залить, необходимы материалы:

сухая смесь или цементный раствор;
укрепляющий состав (можно заменить сеткой для армирования с ячейками средних размеров);
гидроизоляционные и утепляющие материалы;
крепежи;
емкость, где будет замешиваться раствор;
строительный миксер (можно заменить дрелью при наличии подходящей насадки);
шпатель.

Черновой пол

Технология монтажа

Прежде, чем заливать раствор:

Убедитесь, что температура в месте проведения работ попадает в диапазон от + 5°C до + 25°C.
Произведите очистку рабочей поверхности (наличие мусора ухудшит сцепление между раствором и основанием);
Ликвидируйте все трещины в основании;
Выложите периметр стены демпферной лентой на глубину стяжки;
Установить уровневые маяки.

После этого можно переходить к основной части работ:

Приготовить смесь;
Залить её, укрепив при необходимости армирующей сеткой;
Выждать 24 часа, накрыть подсохший бетон полиэтиленом;
Через неделю снять плёнку (дальнейшее затвердевание будет происходить без неё).

Мнение эксперта
Сергей Пермяков
Инженер систем отопления

Минимальная толщина черновой стяжки должна быть не менее 3 см, более тонкий слой потрескается и разрушится. Свыше 5 см делать заливку под теплый пол нет смысла, превышение этой границы приведёт к заметному уменьшению объёма комнаты.

Приступать к следующему этапу работ можно через неделю. Прочность стяжки будет около 70%, этого достаточно, чтобы выдержать нагрузку. На полное высыхание базового бетонного покрытия потребуется 28 дней. За это время бетон набирает 100% прочности.

Каким требованиям должна соответствовать стяжка

В отношении стяжки нет каких-либо нормативных документов. Существуют определённые правила, одно из которых состоит в том, что тёплый пол электрический, под стяжку будет он или нет, делается на ровной поверхности. Это, кстати, относится и к напольному покрытию. Так что, обеспечение ровного пола является непременным требованием его дальнейшей отделки. Для выравнивания может использоваться как классическая стяжка, так и другие приёмы и технологии, например, самовыравнивающиеся полы.

Такая толщина стяжки под тёплый пол обеспечит его быстрый и равномерный прогрев и в то же время достаточную прочность.

Толщина стяжки для теплого пола

Кроме того, такая толщина обеспечит равномерную сушку стяжки. Если появляются трещины в стяжке тёплого пола, то это не сулит в будущем надёжной работы. Причиной этого служат два отрицательных фактора:

Трещины препятствуют равномерному прогреву пола и обогреву помещения.
Вследствие наличия трещин и нарушения равномерного распространения тепла, возникнут локальные участки с повышенной температурой, что приведёт к перегреву нагревательных элементов, следствием чего будет сокращение их ресурса и быстрый выход из строя.

Так что появление трещин – тревожный симптом, говорящий о неправильном выполнении стяжки и призывающий принять своевременные меры к устранению нарушений. Здесь необходимо отметить ещё один момент. Цемент набирает прочность четыре недели, поэтому в течение этого срока желательно не проводить никаких работ и ждать высыхания стяжки.

Трещины на бетонной стяжке

Для получения качественного результата после выполнения заливки помещение лучше всего затемнить и принять меры от возникновения сквозняков. Это необходимо для обеспечения одинаковых условий для высыхания по всему помещению. Через сутки стяжку можно закрыть полиэтиленовой плёнкой и ждать полного застывания раствора.

Максимальная

Покрытие толстым слоем заливки делает трубы хорошо защищенными. Такой слой долго сохраняет и хорошо распределяет тепло. Но в то же время его устройство стоит дороже, и на его эксплуатацию могут потребоваться неоправданные энергетические затраты

Важно не переусердствовать и сделать слой умеренной высоты

Для обычных квартир и домов над теплым полом допускается максимальная высота защитного слоя стяжки покрывающего трубы в 60 мм. Такая толщина оправдана, если применяется обычная, не очень крепкая смесь цемента и песка. Это позволит сделать поверхность достаточно прочной и сохранит возможность приемлемой теплоотдачи.

Внимание
Толстый пол обладает большой тепловой инерцией и для его нагрева требуется длительное время и возможно, повышенная температура теплоносителя.

Какой современный вид сухой стяжки вы можете посоветовать?

Современный вариант – монтаж полистирольной системы, он подходит для любых типов строений: каменных и деревянных. В ее состав входят полистирольные пластины с пазами, в которые вкладываются неметаллические водопроводные трубы, теплоотражательные элементы из алюминиевых сплавов. Может использоваться только на ровных полах с уклоном, не превышающим 4 мм на метр.

Сухой способ с использованием легких пенополистирольных плит обычно применяется в следующих случаях:

В помещениях со слабыми перекрытиями, благодаря небольшой массе и толщине – примерно 20 мм.
При необходимости произвести работы в краткие сроки. Для монтажа понадобится 1-2 дня, и устройством финишного покрытия можно заниматься сразу же после укладки стяжки.

Пенополистирольные плиты имеют хорошую теплоотдачу, благодаря наличию в них специальных теплопроводных пластин.

Минимальные показатели

В соответствии с общепринятыми стандартами, минимально допустимые показатели толщины стяжки следующие:

2 см – для готовых самовыравнивающихся смесей;
4 см – для цементной стяжки без армирования.

При меньшей толщине слоя попросту не получится достичь нужных показателей износостойкости и прочности.

Показатели толщины. Выбираем лучший вариант

Заливка тонкой стяжки возможна только в случае, если:

уже есть черновой пол;
обустроена черновая стяжка, посредством которой были выровнены существенные неровности;
в конструкции «пирога» нет армирующих элементов.

Помимо этого, 2-4-сантиметровую стяжку нельзя использовать в помещениях с повышенными показателями нагрузки. К числу таковых относятся: санузлы, ванные комнаты, коридоры и кухни, различные технические помещения.

Технология укладки чернового типа

К черновой стяжке следует относиться со всей ответственностью, поэтому заранее проводят подготовку инструментов и материалов. Для работы потребуется:

миксер для замешивания смеси (можно заменить дрелью) и широкая глубокая емкость;
маячки, уровень, шпатель и правило для контроля и обеспечения выкладки ровной поверхности;
цемент, песок и вода – материалы для замешивания.

В работе придерживаются следующей инструкции:

Если выполняется ремонт помещения в полном объеме, необходимо предварительно оштукатурить стены и потолок

Это важно сделать до заливки, поскольку штукатурка будет падать, и выравнивать поверхность придется вновь.
Все сливные отверстия и прочая фурнитура закрывается полиэтиленом или малярным скотчем. При наличии кабелей их четко фиксируют.
Требуется убрать весь мусор с поверхности пола

Важно помнить, что даже малая соринка может привести к последующей порче.
Далее устанавливаются маяки, которые крепятся алебастром.
Приготовить смесь для заливки – соединить цемент и песок в пропорции 3:1. Добавляют воду до образования густой смеси и пластификатор в соответствии с вышеуказанными рекомендациями.
Между маяками сразу заливают приготовленный раствор, распределяя его равномерно и ровно по поверхности. Смесь необходимо утрамбовывать, чтобы выпустить воздух. Если он останется, при высыхании слой даст трещину.
В ход идет правило, с помощью которого выравнивают поверхность. Движения должны быть волнообразными, на себя.

Затем следует закрыть комнату

Важное условие здесь заключается в отсутствии проникновения света и сквозняка в помещение. Через сутки на пол кладут полиэтилен, с помощью которого увеличивается скорость просушки

Оставляют материал до полного высыхания в течение нескольких дней.

Нюансы и секреты при укладке

Мастера могут поделиться опытом, полученным за годы работы и заливки стяжки под водный теплый пол. Начинающим специалистам или хозяевам дома помогут следующие рекомендации:

Наличие трещин или сколов на высохшей поверхности запрещает выкладку следующего слоя. Требуется провести ремонт возникших дефектов. Делают это заливкой дополнительной смеси.
В ванной комнате и кухне всегда требуется гидроизоляция. Чистовая укладывается поверх слоя гидроизоляции.
При использовании сухой разновидности лучше дополнительно воспользоваться теплоизоляцией. Ее также укладывают в частном доме, что обеспечивает проживание семьи дополнительным комфортом.
Высыхание стяжки должно проходить под защитой от попадания солнечных лучей. Поэтому на окна следует вешать плотные шторы, лучше использовать жалюзи.
Поверхность перед заливкой смеси должна быть чистой и сухой. Это предотвратит образование трещин.
Рекомендуется покрывать поверхность грунтовкой. Она образует пленку, поэтому обеспечивает водоотталкивающий эффект и делает схватывание смеси с поверхностью более прочным.

Соблюдение представленных нюансов поможет избежать ошибок при самостоятельной работе. Рекомендуется учитывать технологию и пользоваться советами специалистов.

«Полусухой» способ

Воды в растворе для «полусухого» способа значительно меньше. Если смесь сделана правильно, она будет влажной, но не текучей.

Проверяют так: в ладони зажимают немного полусухого раствора. Он должен сформироваться в пластичный комочек без трещин. Такую консистенцию имеет раствор заводского изготовления. Его труднее разравнивать, но затем можно затереть до блеска, и получить в итоге поверхность, плотную и прочную по структуре.

Если заказывать такой раствор готовым, то нужно объяснить, для каких целей он будет использоваться. Такой бетонный слой выдерживает большую нагрузку. Он более качественный, чем при укладке бетона «мокрым» способом.

Затирать придётся очень тщательно, для этого нужны навыки и терпение. Понадобится длинная тёрка или затирочная машина. Полусухие смеси из отсева гладкой затирки практически не поддаются, поэтому его перетирают песчаным раствором.

Максимальные показатели

Какие-либо конкретные утвержденные стандарты в отношении максимальной толщины слоя стяжки, заливаемого поверх водяного теплого пола, отсутствуют. На практике же установлено, что технологически заливать слой толще 15-17 см бессмысленно.

При этом необходимость в обустройстве настолько толстой стяжки имеется далеко не во всех случаях. Как правило, к столь кардинальному утолщению прибегают в следующих ситуациях:

при обустройстве слоя, одновременно являющегося частью фундамента и полом;
в случае обустройства пола в разного рода помещениях с повышенными нагрузками, к примеру, в гараже;
в случае заливки пола на проблемных грунтах. Актуально для частных домов.

Некоторые застройщики прибегают к обустройству максимально толстой стяжки при наличии очень больших перепадов основания. Но это нецелесообразно, т.к. практически всегда есть возможность выполнить предварительную засыпку неровностей щебенкой и песком либо же попросту попробовать избавиться от перепадов с помощью отбойного молотка.

Стяжка для теплого пола

Помимо этого, чем толще будет стяжка, тем больше придется потратить бетона и, следовательно, денег. Например, при заливке 10 м2 слоем толщиной всего 10 см, израсходуется 1 м3 бетона. На обустройство пола в доме площадью 100 м2 уйдет уже 10 м3смеси. С учетом арматуры затраты получаются весьма существенными.

Выбирайте толщину стяжки, которая позволит теплому полу функционировать эффективно и безопасно

При этом устройство слишком толстого слоя стяжки приведет к появлению ряда других проблем, а именно:

увеличению времени прогрева поверхности;
снижению эффективности системы;
значительному повышению затрат на обогрев.

Видео — Как правильно залить стяжку водяного теплого пола

Таким образом, к вопросу выбора оптимальной толщины стяжки следует подойти с максимальной ответственностью и знанием дела, тщательно взвесив соотношение стоимости, качества и эксплуатационных характеристик. Полученная информация поможет вам сделать правильный выбор и обустроить максимально эффективный, надежный и выгодный в использовании водяной теплый пол.
