Как соединить металлопластиковые трубы, даже если вы не профессионал

Правила монтажа конструкции

Монтаж водопровода из металлопластика начинают со входа в дом/квартиру. Они монтируются последовательно одна за одной вдоль магистральной линии. Фитинги и запирающая арматура на соединения устанавливаются сразу же при монтаже.

После сборки магистральной линии устанавливаются ответвления на отдельные водопотребляющие устройства. При изгибании непрерывной трубы лучше воспользоваться специальной пружиной (смотрите видео).

Она позволит получить более равномерную линию изгиба, а также исключит деформацию ее внутренней стороны.

Металлопластиковые трубопрокатные изделия необходимо крепить к поверхности, вдоль которой они протянуты.

Несмотря на то, что они меньше изгибаются под воздействием тепла, чем аналогичные изделия из ПВХ, необходимо не менее двух креплений на погонный метр по горизонтали и одного по вертикали.

Видео 3

Монтаж соединений с помощью резьбовых фитингов

В продаже имеются специализированные фитинги, приспособленные для применения в любом типе соединений (тройники, крестовины, уголки, переходники).

В случае, если все же произошла ошибка, то всегда можно поставить специальную заглушку на лишнее отверстие. В таком случае его можно будет использовать в дальнейшем при установке нового оборудования.

Резьбовой фитинг состоит из штуцера и двух или более гаек с уплотнительным кольцом и прокладками. Для стыковки соединения с его помощью потребуются два ключа соответствующего размера, а также уплотнитель (фум-лента или силикон).

Видео 4

Сборка производится путем установки конца трубы в уплотнительное кольцо и закручивания гайки на штуцер

При этом очень важно, чтобы ее обрезанный конец равномерно касался штуцера

Как видно на видео, после введения штуцера в трубу закрутить гайку до упора рукой, а затем надеть один ключ на штуцер, а второй на гайку и используя ключ на штуцере как опору наворачивать гайку до достижения необходимой плотности соединения.

При затягивании резьбовых соединений избегайте их перетяжки. При достижении надежного контакта всех деталей появится характерный трещащий звук.

Монтаж соединений с помощью обжимных (пресс) фитингов

В том случае если нет желания подтягивать все резьбовые соединения водопровода раз в несколько лет, можно воспользоваться пресс-фитингами.

Единственным недостатком в этом способе сборки водопровода из металлопластиковых труб является необходимость использовать в работе промышленное оборудование для запрессовывания соединений.

Оно достаточно дорогое и приобретать его для одноразового использования бессмысленно. В то же время в крупных городах в наши дни можно найти фирмы, которые предлагают как услуги специалистов для выполнения работ, так и предоставляют в аренду промышленное оборудование.

В том случае если есть возможность достать необходимое оборудование, то лучше смело выбирать пресс-фитинги для монтажа водопровода своими руками. Соединения с пресс-фитингами превосходят резьбовые по всем показателям.

Видео 5

Предлагаем посмотреть видео где показан качественный монтаж металлопластиковых труб с помощью пресс-фитингов.

Воспользуйтесь советами, которые даны в данной статье и видео, и сможете выполнить монтаж металлопластиковых труб для водопровода своими руками без малейших проблем.

Соединение с использованием компрессионного метода

Такой метод является самым распространенным, хотя некоторые специалисты не хвалят его. Дело в том, что компрессионные соединительные элементы со временем «расшатываются» и появляются протечки. Поэтому необходимо периодически осматривать места стыковок, и при необходимости подтягивать гайки.

Сама инструкция по проведению соединения металлопластиковых труб с использованием компрессионных фитингов выглядит довольно просто. Все работы выполняются в следующей последовательности:

• вначале необходимо выпрямить трубу на участке в десять сантиметров в каждую сторону от места стыка;
• размечаем место среза и выполняем его при помощи специальных ножниц или ножовки. Делать это нужно строго под прямым углом;
• затем, концы трубы шлифуются при помощи наждачной бумаги, чтобы убрать заусенцы. После этого проводится калибровка с использованием специального инструмента. Эта операция необходима для предания трубам правильной округлой формы;
• теперь необходимо штуцер фланца смочить водой, так он будет легче одеваться на трубу. Одевать его на конец нужно так, чтобы труба равномерно касалась фитинга. Вместе с фланцем на конец одевается компрессионное кольцо;
• затем берутся два ключа и с их помощью закручивается гайка. Первые обороты можно сделать вручную. Гайка должна идти легко. Если этого не происходит, то, скорее всего, вы не попали в резьбу. Нужно открутить гайку и попробовать снова;
• после этого нужно испытать собранный участок на течь.

Проводя соединение металлопластиковых труб с использованием компрессионного фитинга, не допускается прикладывание больших усилий. Если сильно затягивать гайки, то можно повредить фитинг, что приведет к протечке и в необходимости замене узла.

Виды инструментов

Чтобы сделать прочное неразъемное соединение с помощью пресс-фитингов, нужно использовать специальный инструмент, который классифицируется зависимо от типа привода.

Ручной привод

Ручные клещи для обжимных гильз чаще используются в домашних условиях. Связано это с низкой ценой на инструмент, простотой конструкции. Клещи предназначены для работы с фитингами диаметром до 32 мм, что ограничивает сферу их применения.

Ручные клещи (Фото: Instagram / retooling)

Механические

Инструмент состоит их двух длинных ручек, которые соединяются шестеренчатым механизмом. Принцип работы заключается в использовании системы рычагов, через передачу физического усилия.

Гидравлические

Гидравлические щипцы используется для проведения монтажных работ без затрачивания больших усилий. Ручки соединяются с гидравлическим цилиндром, который приводится в действие после их сдавливания. Стоимость гидравлического инструменты выше, чем у ручного или механического, его нужно регулярно обслуживать.

Электрогидравлический вариант

Инструменты с электрическим приводом используются профессионалами, которые постоянно занимаются сантехническими работами. Электроинструмент может работать от аккумулятора или после подключения к сети 220 вольт. Аккумуляторные инструменты обладают маленькой мощностью, но могут применяться в любом месте. Электрические щипцы, которые подключаются к сети мощные, но не мобильные.

Сантехник (Фото: Instagram / vodobroingenering)

Как правильно монтировать металлопластиковые трубы

На том, как монтировать металлопластиковые трубы, стоит остановиться более подробно, поскольку в последнее время застройщики выбирают именно их.

Металлопластиковые трубы монтируют посредством фитингов, которые бывают резьбовыми (соединение труб осуществляется благодаря давлению, которое возникает на разжимном кольце в процессе завинчивания гайки) и прессующимися (последние являются одноразовыми). Это очень удобно, так как сам процесс исключает необходимость нарезки резьбы и не требует больших временных затрат.

Необходимо строго соблюдать технологию монтажа металлопластиковых труб исходя из специфики материала.

Для отрезания трубы следует использовать специальные ножницы, поскольку другими инструментами и тем более подручными средствами можно нарушить защитный слой трубы

При этом очень важно, чтобы обрез трубы не имел никаких дефектов (он должен быть ровным), иначе выполнить надежное соединение не удастся, т. е

не избежать образования течи.

При монтаже на штуцере надо использовать уплотнительные кольца, что обеспечит качество соединения. Для недопущения повреждения колец трубу развальцовывают калибратором.

Схемы разводок для санузла и ванной

Когда строительные работы проводятся в ванных и туалетах используют три различные схемы разводки. В частных домах желательнее всего использовать коллектор.

Эффективная коллекторная система

Это удобный и испытанный вариант, который предполагает подключение всех объектов к центральной трубе с использованием подводящей пары. Это позволит крану производить регулировку или вовсе отключать подачу воды для каждого сантехустройства в отдельности.

Если использовать последовательную разводку, то у всех устройств будет свой запорный кран. Приборы для регуляции будут помещены в одно место – коллектор, его следует разместить в специально отведенном месте. Подводящие трубы, которые имеют минимум соединений, не нуждаются в постоянном контроле, а это позволяет их скрыть. Недостатком такой системы является ее высокая стоимость, ведь для каждого подключения нужно будет купить специальный запорный кран.

Эта система является весьма сложной, и все работы по установке следует проводить точно и осторожно. Достоинством этой системы является то, что при поломке отдельного устройства не нужно полностью отключать ванную комнату от водоснабжения – просто нужно перекрыть запорный кран, который отвечает за сломанное устройство

Последовательная система подсоединений

При последовательном подключении все сантехустройства подключается к магистральной трубе с помощью тройника. Этот способ наиболее подходит для ванных с не очень большим количеством точек. Плюсом является то, что последовательную разводку можно сделать уже после окончания ремонта, если использовать открытую систему укладки труб.

Весь процесс сборки довольно простой – трубу прокладывают от одного устройства к другому, и одновременно с этим из тройника выводят подводящий элемент.

Затраты в финансовом плане будут минимальны, однако важно помнить, что при большом количестве точек силы напора воды может не хватать. Система разводки с проходными розетками

Система разводки с проходными розетками

Если выбор пал на эту систему разводки, то подключение сантехники происходит так же, как в последовательном варианте, однако устанавливаются розетки, а не тройники. Данная система используется только в частных домах, поскольку для нее требуется труб большой длины, установка насоса, который должен обеспечивать должный напор подачи воды.

Во время работ по соединению следует учитывать такие нюансы:

1. минимальное количество соединений;
2. трубы и обжимные муфты должны быть изготовлены из одинакового материала;
3. для трубопровода желательно сделать изоляцию, которая будет предотвращать появление конденсата;
4. систему следует делать так, чтобы был свободный доступ к счетчикам, фильтрам и разъемным соединениям.

Четкое следование всем этим правилам поможет сделать долгосрочную и качественную систему, которая будет четко и исправно служить долгие годы.

Система разводки с проходными розетками

Работа по установке труб для канализации имеет целый ряд своих особенностей. Тут следует установить трубы крупного диаметра, предусмотреть наклон трубопровода. Для нормального и беспрепятственного отвода воды и предупреждения засоров следует помнить:

• необходимо выдерживать наклон по направлению к сливному коллектору;
• категорически нельзя делать отводы под углом 90 градусов;
• установить особые тройники со съемными крышками перед поворотами, где могут образовываться засоры;
• собирая систему, нужно оставить запас, который будет служить при температурном расширении изделий;
• для канализации использовать трубы, диаметр которых обеспечит хорошую проходимость по ним.

Фланцевое соединение труб

Основным его преимуществом перед предыдущим методом соединения является легкость демонтажа конструкции, если понадобится ремонт или профилактика водосточной системы. Для крепежа труб из этих двух материалов применяются различные фланцы. Их использование зависит от диаметрального размера трубы:

• до 300 мм применяются свободные фланцы;
• до 200 мм – фланцы с конусным буртом;
• универсальным вариантом выступает фигурный фланец.

Самую максимальную прочность может обеспечить прямой бурт фланца, выполненный с конусным переходом.

Перед проведением сантехнических работ нужно удостовериться в качестве купленных фланцев. Они не должны иметь заусенцев и наплывов, поскольку малейший дефект таких изделий может повредить пластиковое изделие и привести к протечкам.

Инструкция по соединению металлической и пластиковой трубы посредством фланцев:

1. Подготовка стального изделия. Труба обрезается ровно по линии врезки, ее края должны быть без изъянов.
2. Применение фланца. Его нужно надеть на отрезанный конец трубы. Чтобы обеспечить герметичность стыка, нужно заранее подготовить резиновую прокладку. Ее параметры должны примерно соответствовать линии среза. Они не должны намного превышать параметры соединяемой трубы. Допустимая разница размеров составляет 10 мм.
3. Соединение элементов узла. Предварительно надетый фланец с прокладкой стыкуется с другим фланцем, расположенным на пластиковой трубе, и закрепляется по бокам болтами. Крепеж следует производить равномерно и аккуратно (без резких движений и усилий).

Кроме быстрого и простого монтажа, этот вид соединения не требует наличия специального оборудования, может понадобиться только резак и гаечный ключ. Ошибки при монтаже исключены, поэтому такая стыковка труб обладает высокой надежностью.

Как соединить металлопластиковую трубу своими руками. Особенности монтажа

Монтаж системы во многом похож на соединение полипропиленовых или металлических труб, с той разницей, что сварные соединения в этом случае не применяются. Желательно при сборке системы выдерживать геометрию прямых линий, хотя в случае необходимости металлопластиковые трубы поддаются изгибу. Правильно изогнуть трубы и не повредить их структуру поможет специальный инструмент – трубогиб .

Все соединения труб металлопластиковых реализуются при помощи фитингов, после этапа подготовительных работ. Подготавливают трубы после тщательного расчета конфигурации будущей водопроводной или отопительной системы, точно определив необходимое количество переходных и связующих элементов – фитингов.

Для того, чтобы правильно соединять трубы из металлопластика, необходим набор инструментов. Для разных типов соединений потребуются именно те, которые лучше всего соответствуют используемым фитингам.

Чтобы решить, как соединять металлопластиковые трубы между собой, необходимо отталкиваться от общего бюджета проекта и целевого назначения системы. Для несложного водопроводного контура применяют простейшие способы: трубы соединяются между собой при помощи самозажимных фитингов. Для системы типа «теплый пол» целесообразно использовать обжимные пресс — муфты.

Для соединения металлопластиковых труб целесообразно применять металлические фитинги

Комплект инструментов монтажника для работы с разными фитингами:

труборез – его используют профессиональные монтажники для обрезки труб до нужной длины. Представляет собой специальный инструмент для обрезки полипропиленовых, полиэтиленовых и металлопластиковых труб

Благодаря широкому режущему лезвию и рычажному узлу передачи усилия от рукоятей инструмента срез получается ровным, это важно для любого способа соединения металлопластиковых труб. Значительно сокращается время монтажа системы своими руками;
пара накидных ключей, с их помощью монтируются зажимные фитинговые соединения для металлопластиковых труб, причем один ключ используется в качестве фиксатора, а вторым удобно работать с зажимной гайкой;
рожковый или разводной ключ будет использован при подключении металлопластикового контура к металлическому трубопроводу

В этом случае соединение реализуется специальными фитингами, дополненными резьбовыми соединениями;
в комплекте инструментов профессионального монтажника обязательно найдется так называемый «калибр» — им можно проверить правильность среза труб различного диаметра, и снять фаску с внутренней поверхности отрезанной трубы. Без этого правильного и надежного соединения для металлопластиковой трубы не добиться;
инструмент под названием «эспандер» способен расширить внутренний диаметр трубы в случае неразъемного соединения;
массивный, но необходимый в работе трубогиб – также непременный атрибут мастера, привыкшего монтировать систему из металлопластиковых труб правильно и быстро;
обжимные клещи. Исключительно профессиональный и недешевый инструмент, используется для пресс соединения металлопластиковых труб, а именно — запрессовки обжимных пресс — шайб на фитингах. Различают два вида: ручные и гидравлические клещи. В комплекте поставки присутствует специальный шаблон, для проверки геометрии и качества соединений;
пресс для надвижного фитинга также может быть с ручным или гидравлическим приводом.

Резать трубы нужно специальными ножницами, чтобы срез был ровным и без заусенцев

Инструмент, используемый для монтажа, отличается качеством в зависимости от производителя. Логично, что профессиональный инструмент – это высококачественные компоненты для длительного пользования.

Важно! Чтобы знать, как правильно соединять металлопластиковые трубы, если есть необходимость сборки своими руками, необходимо изучить правила монтажа различных фитингов, и четко соблюдать последовательность сборки. Некоторые мастера заменяют труборез обычной ножовкой по металлу

Но в это случае срез может получиться неровным, что скажется на качестве соединения

Некоторые мастера заменяют труборез обычной ножовкой по металлу. Но в это случае срез может получиться неровным, что скажется на качестве соединения.

Три основных способа разводки труб

Существует несколько способов сделать разводку для современных видов металлопластиковых труб. Выбирая подходящий вариант, следует отталкиваться от рациональности и возможности получения доступа к системе в процессе дальнейшей эксплуатации.

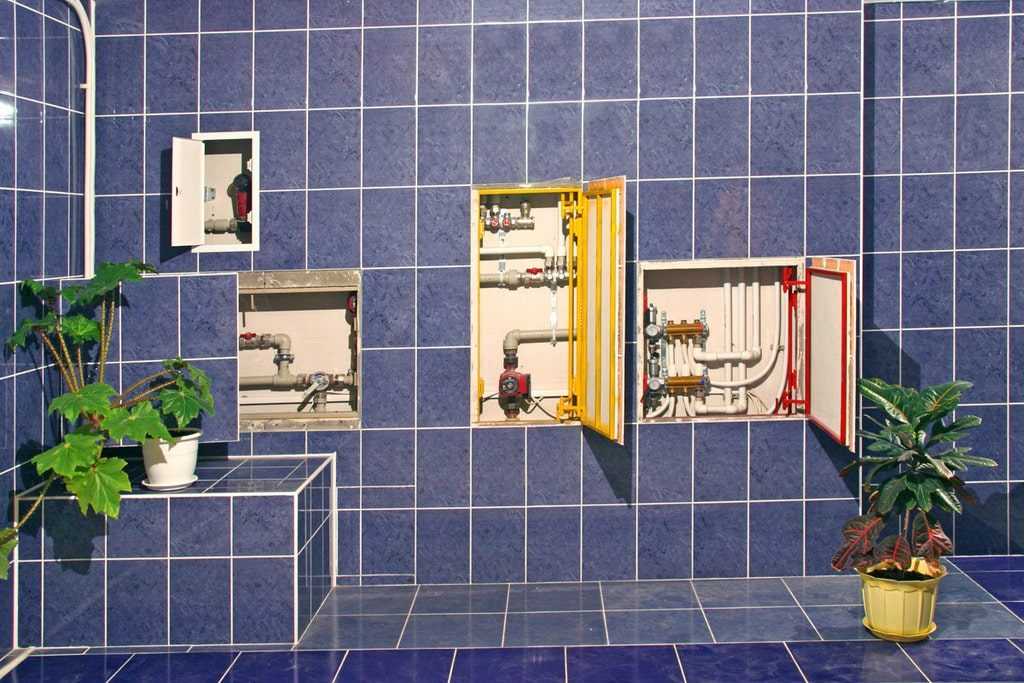

Скрытая

При такой системе трубы и соединения скрывают в стенах под внешними отделочными материалами. На поверхность выводят только фитинги и отводы, которые будут служить для подключения сантехники. Такой способ предусматривает монтаж водопровода и всей его конструкции в стенах, где заранее подготовлены ниши для труб. После завершения установки поверхность заделывают.

Скрытая система позволяет сохранить дизайн интерьера, что является немаловажным. Также, такой вариант установки сохранит трубы от нежелательных повреждений.

Однако, данный способ имеет и свои недостатки. При прокладке нужно штробить поверхность, а после установки системы – заново все восстанавливать. Такой способ совсем непригоден для несущих стен, ведь их нарушение запрещено и является небезопасным для всей конструкции здания. Не следует забывать о расходах, которые  связаны с дополнительными работами.

Открытая

Когда спрятать трубы в стенах не представляется возможным, то их прокладывают на поверхности. Данный способ удобен тем, что можно визуально контролировать состояние всей системы и ее соединений, и если проблема возникнет – оперативно очистить участок или заменить отдельные компоненты.

Трубы прокладывают по поверхности стен, что позволяет контролировать места соединений и значительно сократить окончательную стоимость всей работы.

Этот вариант подходит для помещений, в которых ремонт уже был сделан, а трубы по какой-то причине не установлены. Среди достоинств открытой системы разводки следует отметить легкость в установке и более низкую себестоимость, в сравнении с предыдущим вариантом разводки.

Комбинированная

Пожалуй, комбинированная система разводки является самым популярным, в настоящее время, способом установки коммуникации. Трубы проводят вдоль стен, затем закрывают их коробом из гипсокартона, плитки или фальш-панели. Подобный способ весьма непростой, ведь требуется идеально рассчитать как впишутся в интерьер такие элементы.

Установка накидных крепежей

По надежности компрессионные способы соединения металлопластиковой трубы не сравнятся с пресс фитингами. Этот вариант более долговечный и прочный. Подготовка коммуникации производится по такому же принципу, как и описано выше, но здесь необязательно делать фаску. Пошаговая инструкция, как провести соединение стальных и металлопластиковых труб пресс-фитингами:

1. На свободный отрезок коммуникации устанавливается муфта. Подготовленный отрезок также развальцовывается и зачищается посредством экспандера;

2. После на муфту надевается пресс-фитинг, который нужно задвинуть до упора на трубу;

3. При помощи ручного или гидравлического пресса полученное соединение зажимается и фиксируется. При установке строго следите за тем, чтобы отдельные отрезки коммуникации находились в ровном положении, иначе крепление будет ненадежным и придется обрезать трубу для повторного монтажа.

Если работать описанными приборами, то время монтажа надвижного крепления не займет больше получаса. Так можно осуществить соединение с полотенцесушителем, радиаторами или смесителем. Но при работе с краном чаще выбирается компрессионное соединение металлопластиковых труб, т. к. тогда коммуникации можно в случае засорения быстро разобрать.

Фото – пресс для зажима

Как соединить металлопластиковую трубу своими руками: особенности монтажа

Сборка линий водоснабжения должна выполняться при температуре воздуха на объектах строительства не ниже 5 °С. Не допускаются переломы и сплющивание трубопровода. При обнаружении дефектов испорченная секция должна быть удалена.

Для производства монтажных работ предусмотрен комплект специального инструмента:

• пресс-клещи для ручной опрессовки соединений;
• калибратор с лезвиями для снятия кромки;
• труборез со сменными ножами;
• кондуктор пружинный наружного и внутреннего действия;
• торцеватель — насадка для электродрели.

Комплект инструментов для монтажа металлопластиковых труб.

Последовательность действий при монтаже

Монтаж металлополимерных труб — инструкция:

1. Планируют и размечают места установки подвижных и неподвижных опор, водорозеток.
2. Высверливают участки крепления кронштейнов.
3. Пробивают отверстия для прохождения магистрали через капитальные стены и перегородки.
4. Устанавливают держатели и розетки.
5. Из бухты отматывают нужное количество материала.
6. С помощью рулетки на поверхности трубы откладывают размер секции и делают метку фломастером.
7. Отрезают сегмент нужной длины.
8. Для придания сечению овальной формы применяют калибратор.
9. С внутренней поверхности профиля снимают фаску.
10. Подбирают и монтируют фитинговые соединения.
11. После выполнения сборочных процедур магистраль окончательно закрепляют на опорах.
12. Затем производят гидравлические испытания трубопровода, для чего все водорозетки закрывают резьбовыми пробками.
13. На одну из точек потребления, расположенную в верхней части системы, устанавливают вентиль для стравливания воздуха.
14. Гидравлический пресс присоединяют к выпускному крану коллектора. Магистраль заполняют водой с рабочим давлением, превышающим проектные значения в 1,5 раза.

Магистраль считается прошедшей испытание, если по истечении 10 минут показатели снижения силы напора составили 0,5 бар. При этом не наблюдалось признаков формирования капель в местах стыка конструкций.

Как соединить с металлическим сегментом

Стыковочный узел металлополимерных и стальных труб выполняют при помощи обжимных или прессовых соединений. Вначале на конце металлического профиля нарезают наружную резьбу. Затем накручивают гайку фитинга и полученный сегмент сочленяют с металлопластиковой конструкцией.

При подключении полимерных переходов к стальному трубопроводу длина нарезаемой резьбы должна быть не меньше 20 мм. При несоблюдении этих условий может произойти повреждение конусного сегмента.

Соединение с полипропиленовой трубой

Соединить МПТ и полипропиленовую трубу напрямую не получится из-за разных технологических решений по устройству этих конструкций. Оптимальный выход — это подобрать переходы с наружной и внутренней резьбой. Причем одну секцию снабдить гайкой, а вторую часть штуцером.

Перед монтажом необходимо убедиться, что шаг резьбы у двух деталей одинаковый. После этого гайку накрутить на штуцер и затянуть.
