Ремонт насоса ручеек

Конструкция

Вибрационные насосы пользуются спросом из-за их надежности, доступной стоимость и простоте эксплуатации. Устройство подсоединяется к шлангу и помещается в колодец, на этом все задачи домовладельца закончились, надо только подать электричество, чтобы началась перекачка воды.

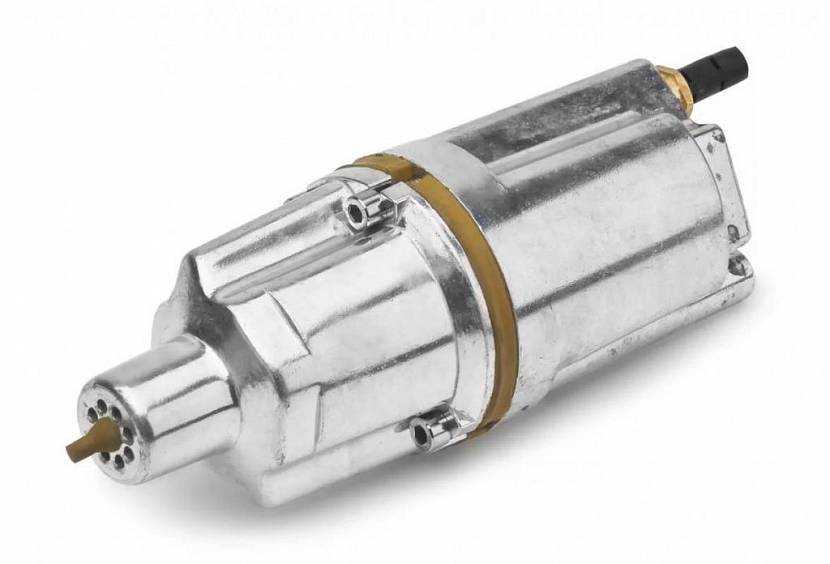

Металлический корпус полностью герметичен и дополнительно защищает насос от механических поврежденийИсточник pinterest.com

Погружной вибрационный насос состоит из множества элементов. Если посмотреть их расположение на схеме, то можно выделить 11 основных составляющих. В усложненных конструкциях могут присутствовать дополнительные элементы, но принцип действия это не изменяет.

Вибрационный насос состоит из 11 основных элементовИсточник obrawa.ru 0 0 0 Электромагнит. Электрическая катушка с сердечником из стальных пластин.

1. Электромагнит. Электрическая катушка с сердечником из стальных пластин.
2. Вибратор. Электромагнит, при подаче тока притягивается к магниту.
3. Нагнетающая камера.
4. Всасывающая камера.
5. Амортизатор. Отвечает за возврат вибратора на начальную позицию. Чем качественнее используется материал, тем эффективнее осуществляется работа.
6. Шайбы. Ограничивают ход поршня
7. Шток. Изгибает поршень.
8. Клапаны. Эластичные элементы, отвечают за всасывание воды.
9. Гайка. Фиксирует поршень.
10. Поршень. Подвижные элемент, создает повышенное давление. Наиболее часто выходит из строя из-за загрязнения мелкими песчинками и грязью.
11. Отводящий канал. Выводит воду в подключенный шланг.

Конструкция вибрационного насоса в разрезеИсточник vodatyt.ru

Конструкция может изменяться в зависимости от производителя. Например, могут поменять место расположения клапанов или отводящего канала.

Лучшие модели вибрационных насосов на рынке

В магазинах можно найти множество различных моделей различного назначения и цены. Чтобы избавить читателя от лишней траты времени ниже представлены 3 лучшие модели различных производителей:

Название	Глубина погружения (м)	Высота подъема (м)	Производи тельность (л/мин)	Забор воды н-нижний в-верхний)
Беламос БВ028	3	70	16,6	Н
PATRIOT VP 24A	7	70	18	Н
Малыш М	3	60	25	В

Все о вибрационных насосах в видео:

Заключение

Вибрационный насос достаточно простое устройство с хорошими техническими характеристиками. Его можно использовать для полива участка, перекачки воды с водоемов и для других целей

Главное соблюдать меры предосторожности и правильно установить вибронасос в выбранное место

Преимущества и недостатки

Популярность погружного насоса “Ручеек” объясняется просто: при относительно невысокой цене этот прибор обладает достаточно высоким качеством. Но это не единственное его достоинство. “Ручеек” исключительно прост в эксплуатации. Его ее нужно каким-либо образом специально настраивать, достаточно нажать кнопку включения, и он начнет работу.

Простая конструкция насоса обеспечивает его исключительную ремонтопригодность. В случае поломки насос не сложно разобрать, отремонтировать или заменить испорченные узлы, а затем собрать снова. Все необходимые для починки комплектующие обычно имеются в свободной продаже. Следующий “плюс” этого насоса — широкий круг задач, которые можно решить с его помощью.

“Ручейком” качают не только чистую воду, но и некоторые загрязненные жидкости, хотя это и сокращает срок его службы. К недостаткам насоса “Ручеек” можно отнести характер его работы. Непрерывное вибрационное воздействие может негативно сказаться на состоянии фильтровой скважины. Вибрации разрушают слой песка, что увеличивает скорость запесочивания скважины и может полностью вывести сооружение из строя.

Глубокой скважине, извлекающей воду из трещиноватого известняка, вибрация не страшна, но “Ручеек” не предназначен для переваривания воды с такой большой глубины. Таким образом, насосы этого типа не подходят для постоянной работы в скважинах на песок. Однако для забора воды из колодца такое оборудование может стать настоящей находкой.

Основные технические характеристики

Приобретая погружное вибрационное оборудование для оснащения колодца, следует разобраться в том, какой вибрационный насос будет оптимально соответствовать тем требованиям, которые к нему предъявляются. Чтобы правильно выбрать насос вибрационного типа и не испытывать в дальнейшем проблем с его эксплуатацией, следует получше познакомиться с основными параметрами и техническими характеристиками такого оборудования.

Производительность

Данный параметр характеризует объем воды, который насос способен перекачать в единицу времени. Эта характеристика не должна превышать дебит источника водоснабжения. По указанному параметру насосы для скважины вибрационные делятся на три основных категории: с низкой (360 л/ч), средней (750 л/ч) и высокой (1500 л/ч) производительностью. Существуют модели повышенной производительности, способные перекачивать до трех тысяч литров воды в час.

Рабочие параметры вибрационного насоса модели «Парма-НВ-2»

Напор

Это высота, на которую насос вибрационный способен поднимать перекачиваемую им воду. Для того чтобы выбрать насос по данному параметру, необходимо не только учесть глубину источника, с которого он должен будет откачивать воду, но и прибавить к ней общую длину трубопровода, а также требуемую высоту подъема воды по такому трубопроводу. Полученное в результате расчетов значение надо увеличить на 20 %, чтобы учесть гидравлические потери в системе. Наиболее бюджетные модели вибрационных насосов обеспечивают напор до 40 метров водяного столба, но чаще всего используют модели, способные поднимать воду до 60 м. Если же требуется более мощное оборудование, то лучше выбрать вибрационный насос высокого давления, который в состоянии поднять воду на высоту до 80 метров.

Больший напор способны выдать сдвоенные модели, имеющие в своей конструкции два двигателя

Диаметр корпуса

В зависимости от модели насоса диаметр корпуса может находиться в диапазоне 76–106 мм. Если планируется применять вибрационные насосы для скважин, то следует выбирать модели, диаметр корпуса которых чуть меньше, чем внутренний диаметр обсадной трубы.

Расположение водозаборного отверстия

Модели насосов с верхним забором воды, располагаемые в колодце на расстоянии не менее 30 см от дна, засасывают с водой минимальное количество песка и ила с донной части подземного источника. При использовании устройства с нижним забором воды, которое следует помещать в колодце на расстоянии не менее 100 см от дна, попадания в перекачиваемую воду ила и песка с донной части подземного источника практически не избежать. Подобное устройство часто используют как насос для грязной воды, когда необходимо выполнить очистку колодца, прокачать скважину или откачать воду из подвала или погреба.

Вибрационный насос с верхним расположение водозаборных отверстий

Наличие элементов термозащиты

Такие элементы, если они присутствуют в конструкции насоса, автоматически отключают его в случае перегрева из-за заклинивания поршня, скачка напряжения в электросети или работы вхолостую. Если же опция термозащиты у оборудования отсутствует, то перегрев его катушки и сердечника чаще всего делают необходимым ремонт насоса.

Техническое описание данного устройства

Насос этого типа специалисты относят к классифицируемой группе погружного насоса, который быстро и успешно функционирует вследствие множественных колебательных движений диафрагмы, которая моментально реагирует на любое изменение давления данного устройства.

Существенное различие в давлении

Действует этот агрегат исключительно от двухсот двадцати ватт, за шестьдесят минут, расходуя при этом около двухсот пятидесяти ватт в целом. В первую очередь все зависит непосредственно от максимальной мощности конкретной марки технического устройства.

В нем напрочь отсутствуют разнообразные передвигающиеся элементы и ненужные подшипники, благодаря этой характеристике эффективно функционирует, потому что с помощью трения из строя выводятся необходимые детали и требуется их незамедлительная переустановка.

Забор воды располагается сверху, что дает важную положительность в качественном охлаждении всей рабочей системы. В реальном действии рабочая система не испытывает чрезмерного нагрева, а соответственно, не сталкивается с ежедневными перегрузками.

Вторым, но немаловажным плюсом верхнего забора, считается полное отсутствие засасывания со дна, благодаря чему чистая вода не загрязняется и ее можно ежедневно пить всем жильцам загородного дома или дачного участка, не тревожась за общее состояние своего здоровья и здоровья детей.

Конструкция и принцип работы насоса «малыш»

Вибронасосы сделаны по индивидуальной технологии и использованы точные характеристики. На основе которой при подаче электричества через запитывающий кабель, происходят колебательные движения, передающиеся на внутренний механизм установки, именуемый поплавком, клапан воздействует на мембрану, в следствие чего качает воду, есвли соблюдается давление и оптимален диаметр трубопровода. Именно такой принцип действия правильный.

Обращаем внимание пользователя, что вибрационный насос весьма чувствителен к перегреву, поэтому на такие конструкции обязательно устанавливается датчик автоматического управления, контролирующий наличие холостого хода и давление, и предотвращающий устройство от поломок. Несмотря на низкий показатель уровня работы, установка «малыш» отлично справляется с задачами бытовых нужд. По конструкционным особенностям погружной вибрационный насос принято разделять на два вида: устройство с верхним и нижним водозабором

Предпочтительным устройством считается то, что оборудовано клапаном верхнего водозабора. Само оборудование расположено в нижней части, за счет чего оно не подвергается засорению мелким мусором, илом и щебнем

По конструкционным особенностям погружной вибрационный насос принято разделять на два вида: устройство с верхним и нижним водозабором. Предпочтительным устройством считается то, что оборудовано клапаном верхнего водозабора. Само оборудование расположено в нижней части, за счет чего оно не подвергается засорению мелким мусором, илом и щебнем.

Если в вашей практике применяются установки с клапаном нижнего водозабора, то необходимо позаботиться о безопасности работы насоса, обустроить дополнительным фильтром и автоматическим управлением, чтобы своими руками предотвратить перегрев, если наблюдается повышенное давление. Также должен быть соблюден диаметр трубок на входе и выходе.

Критерии выбора погружного вибрационного насоса

К основным характеристикам вибрационных погружных насосов относятся:

номинальный напор подъема воды вибрационным насосом означает то, что вода поднимается с глубины насосом в условиях оптимального режима эксплуатации. Этот показатель одинаков практически для всех погружных вибрационных насосов и составляет 40 метров.

максимальный подъем воды вибрационным насосом характеризуется предельным напором. Стандартная величина этого параметра составляет 60 метров. Но одинакова она не у всех вибрационных насосов.

номинальная подача – величина, характеризующая возможность насоса перекачивать определенный объем воды за минуту или за час. У вибрационных насосов этот показатель равен 0,43 м3/час. Максимальная подача воды вибрационным насосом, определяемая при его работе без напора, варьируется в пределах от 1 до 1,5 м3/ч в зависимости от регулировки.

Данные о различных параметрах погружных насосов, представленные в рекламе разных производителей и указанные в табличках, весьма противоречивы.

На маркировке подавляющего большинства насосов отечественного производителя указывается номинальный напор при номинальной подаче.

Особое внимание следует обратить на маркировку китайских аналогов вибрационных насосов. Здесь указывается величина максимального напора – 60–80м

Это напор при абсолютно перекрытой подаче. Фактически же эти насосы при номинальном напоре (40 м) качают значительно меньше воды по сравнению с насосами «Малыш» или «Ручеек».

Потребляемая насосами мощность указывается в интервале 180–300 Вт. На деле же насосы, отрегулированные на номинальные параметры, в диапазоне по напору 1– 40м потребляют мощность 190–220Вт. Большим плюсом вибрационных насосов является их способность работать при свойственных сельской местности колебаниях напряжения. С увеличением напряжения увеличиваются ток, мощность и производительность. В случае понижения напряжения сети до 200В производительность насоса уменьшается на 25%.

Указанная в маркировке насоса глубина погружения означает, на какую максимальную глубину под слой воды возможно погружение данного насоса. Производители остановились на стандартных трех метрах, несмотря на то, что оболочка погружных насосов способна выдержать и гораздо большее давление. Для ливенских «Ручейков» и бавленских «Малышей» этого вполне достаточно. Однако не должно возникнуть никаких проблем, если эти же насосы утопить на глубину до 5-7 метров.

Верхний и нижний забор воды, разница и особенности использования

Основной механизм действия описывался ранее. Но на рынке можно встретить модели с верхним и нижним забором воды. Между ними разница только в расположении клапанов для всасывания. Верхний забор – отверстия с клапанами сверху, нижний – на дне вибронасоса.

В колодцах и водоемах эффективнее использовать модели с верхним забором, отверстия находятся на 30 см от земли и не захватывают мусор с песком. Эта конструкционная особенность значительно продлевает срок службы механизма.

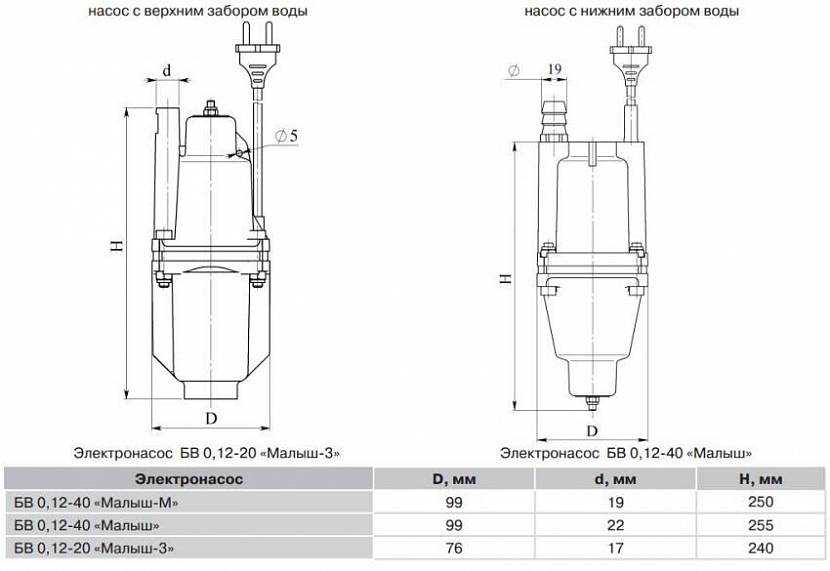

В насосах «Малыш» имеются модели с верхним и нижним заборомИсточник horodom.cx.ua

Подробнее о выборе вибронасосов с верхним и нижним забором воды

Рекомендации по выбору

Лидерами продаж среди вибрационных моделей считаются следующие производители:

У каждого производителя имеются модели различного предназначения. Это могут быть насосы с нижним забором воды или с верхним, мощнее или слабее, с дополнительной защитой или без. Принцип действия один и тот же, отличается в основном глубина погружения, способ забора воды, и производительность.

На рынке также можно найти другие известные компании вроде Grundfos или Karcher. Они не были включены в список, так как больше ориентированы на производство насосов другого принципа действия: винтовые, центробежные, вихревые и прочие.

Вибронасос «Водолей» отличается повышенной мощностью и высотой подъемаИсточник 999.md

Лучшие модели вибрационных насосов на рынке

В магазинах можно найти множество различных моделей различного назначения и цены. Чтобы избавить читателя от лишней траты времени ниже представлены 3 лучшие модели различных производителей:

Название	Глубина погружения (м)	Высота подъема (м)	Производи тельность (л/мин)	Забор воды н-нижний в-верхний)
Беламос БВ028	3	70	16,6	Н
PATRIOT VP 24A	7	70	18	Н
Малыш М	3	60	25	В

Все о вибрационных насосах в видео:

Заключение

Вибрационный насос достаточно простое устройство с хорошими техническими характеристиками. Его можно использовать для полива участка, перекачки воды с водоемов и для других целей

Главное соблюдать меры предосторожности и правильно установить вибронасос в выбранное место

Принцип действия и преимущества погружного насоса «Ручеек».Инструкция по ремонту своими руками

Насос «Ручеек» был разработан еще в советское время более сорока лет назад. Изготавливали его на Могилевском ОАО «Ольса» в Беларуси. Этот прибор конкурировал с любыми моделями этого класса. Объяснялось это простыми причинами:

• Его размеры и форма цилиндра удобны для использования в неподходящих для других устройств местах, таких как скважина, дно глубокого колодца, затопленные гаражи и подвалы, берег водоема;
• Проста использования: не требует заливки воды перед работой, не нужна смазка механизма;
• Долгий срок службы, связанный с высокими качественными показателями, многолетними наработками технологии процесса;
• Неплохой напор воды;
• Минимальная потребляемая мощность — около 225 Вт в час.

Он был изобретен для использования на дачных участках и на сегодняшний день имеет очень большое распространение.Насос обладает хорошим качеством, относительно не дорогой ценой, а его мощности вполне хватит для обслуживания небольшой семьи и участка в шесть-двенадцать соток.

Поломка случается редко, ремонтные работы не сложные, запчасти легкодоступные и не дорогие. В среднем насос может прослужить от пяти до восьми лет.

Погружной вибрационный насос предназначен для забора воды из колодезной шахты более ста миллиметров в ширину и до сорока метров в глубину.Насос весит около четырех килограммов.

Насос «Ручек» предполагает забирание воды сверху, это конечно является плюсом со стороны попадания различных загрязнений в устройство.

Технические характеристики насоса «Ручеек»

Насос обладает не большим энергопотреблением от двухсот двадцати до трехсот ватт. Это сопоставимо с аквариумным насосным фильтром на триста-пятьсот литров.Если необходимо его достаточно просто можно запитать аккумулятором или генератором.Питание насоса происходит от бытовой сети. Для скважин до сорока метров в глубину, мощность составит до 40л в час. Если забор поверхностный и глубина забора не более полутора метров — мощность забора составит до полутора кубометров в час.Предусмотрено и часто используется длительность времени работы, до двенадцати часов.

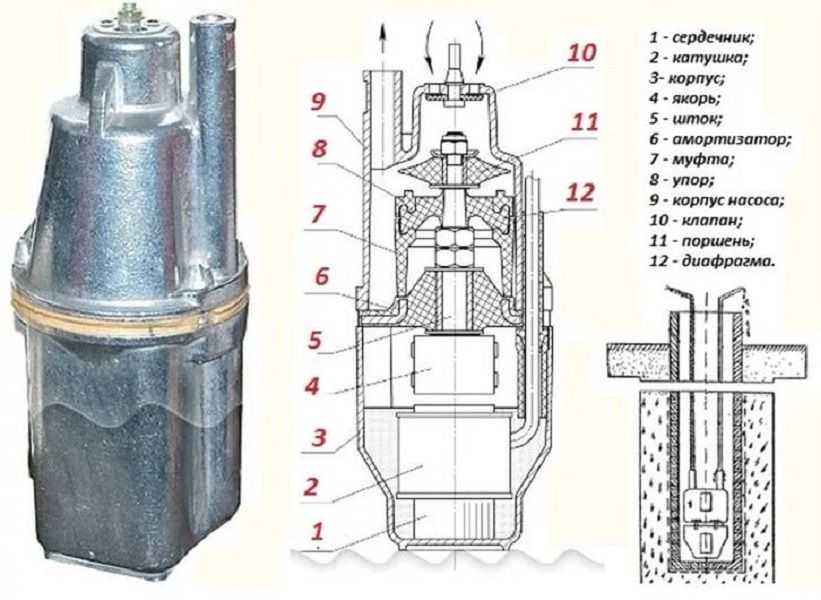

Устройство насоса Ручеек

Прикреплять насос не всегда необходимо. В вертикальном положении он  весит на тросе.

У насоса практичный металлический корпус и он является очень прочным.Для предотвращения столкновения со стенами колодезной шахты на него надевается прорезиненное кольцо для амортизации.

Принцип работы

Принцип работы насоса основан на вибрационных движениях якоря  с мембраной, производящихся  с помощью действия магнитной катушки. Электромагнитное напряжение создает магнитные поля, которые вызывают изменение внутреннего давления насоса. Колебание диафрагмы давлением  обеспечивает подъем воды.

Мембраной через обратный клапан  засасывается вода внутрь  механизма и выталкивается оттуда  через наружный штуцер. По шлангу, закрепленному на штуцере, вода раздается пользователям. Благодаря тому, что конструкция минималистичная , вибрационный механизм может быть почищен от засорения, нужно всего лишь отвинтить четыре винта.

Насос погружной вибрационный— принцип работы

Бесперебойная длительная работа обеспечивается тем, что здесь отсутствуют трущиеся и вращающиеся детали.У насоса «Ручеек» есть ограничения в сфере бытового использования. В промышленных целях его не используют, так как у него маленькая мощность. В фермерском хозяйстве применяются устройства с большей мощностью и накопительным баком.

«Ручеек» удобен для использования в скважине с низкой мощностью. Там, где при опустошении скважины мощный насос переходит к работе в холостую или отключается, то «Ручеек» при срабатывании  термозащиты продолжает прокачивание скважины со скоростью пять-семь литров в минуту.Часто после работы «Ручейка» наблюдается возрастание мощности скважины на пятьдесят процентов.

Применяется:

• для доставки воды из скважины для употребления в пищу;
• для доставки воды для полива;
• для наполнения отопительной системы;
• при откачивании бассейна или резервуара.

«Ручеек» используют для прочищения скважин, забитых илом.Также насос может быть использован для откачивания дренажной воды. В основном его используют конечно же для качания питьевой воды, но в связи с разными возникающими ситуациями на дачных участках, он может быть использован как дренажное устройство. Даже имеется в продаже специальное устройство, защищающее насос при работах с загрязненной водой.

Модификации и аналогичные модели

На рынке можно встретить три модели такого насоса: “Ручеек” (производство ОАО “Ливгидромаш”, Россия), “Ручеек-1” и “”Ручеек-1М” (производство ОАО “Техноприбор”, Беларусь). По конструкции они очень похожи, но есть некоторые различия. Так, модель “Ручеек-1” снабжена системой верхнего забора воды, что позволяет получать максимально чистую питьевую воду.

А вот у “Ручейка-1М” отверстие для забора воды расположено снизу. С помощью этой модели удобнее выполнять откачку воды из резервуаров, которые нужно опустошить полностью. Поскольку в моделях «Ручеек» и «Ручеек-1» забор воды производится сверху, сама конструкция служит надежной защитой от перегрева.

Вода, поступающая в корпус насоса, одновременно охлаждает двигатель. Во время тестирования было подтверждено, что устройства этого типа могут выдерживать режим “сухого хода” в течение семи часов. При этом обмотки электродвигателя не сгорают.

Далеко не все насосы, даже более дорогие и производительные, могут похвастаться таким уровнем устойчивости. При длительном времени работы насоса без воды у многих других моделей электродвигатель просто сгорает.

Насос «Omnigena-Dorota» — достойный аналог «Ручейка», разработанный и произведенный в Польше. Отличается высоким качеством и хорошей производительностью

Среди аналогичной “Ручейку” насосной техники нельзя не вспомнить насос “Малыш”. Он очень близок к “Ручейку” и по техническим характеристикам, и по качеству исполнения, и по ремонтопригодности. Производит эту технику Бавленский завод “Электродвигатель”, а также АЭК “Динамо” (Москва). Некоторые показатели у “Малыша” немного лучше, но и цена несколько выше, чем у “Ручейка”

Среди менее известных аналогов стоит упомянуть UNIPUMP БАВЛЕНЕЦ — российский бренд, который производится в Китае. Изучение технических характеристик агрегата показывает, что он мало чем отличается от более известного “Ручейка”. Ценовые характеристики этих насосов тоже практически совпадают. Цена на один и тот же насос может варьироваться в зависимости от длины кабеля.

Интересной альтернативой может стать Omnigena-Dorota — погружной вибрационный насос польского производства. Принцип его работы и устройство мало чем отличается от насоса “Ручеек”. Разве что алюминиевый корпус немного короче, а вес насоса немного меньше. Мощность модели составляет 300 Вт, а погружать его можно на 50 м. Отзывы о качестве польского насоса вполне удовлетворительные.

Неисправности и ремонт

Наладка работоспособности Ручейка в домашних условиях:

1. Разборка и профилактическая чистка:
   • разборка и дефектовка деталей механизма;
   • демонтаж колпака со всасывающим клапаном;
   • снятие гаек и демонтаж поршня;
   • контроль состояния амортизатора.
2. Контроль зазора у магнита и стержня в сборе:
   • размещают кусочки пластилина между магнитом и стержнем;
   • монтируют стержень без поршня;
   • закрывают крышкой и сжимают, разбирают в обратном порядке и измеряют толщину пластилина(4-5 мм);
   • осуществляют регулировку с помощью шайб.
3. Для контроля точности установки поршня необходимо:
   • смонтировать поршень и установить 2-а болта на крышку;
   • дунуть в выходной штуцер ртом:
     • добавить прокладку при свободном проходе воздуха;
     • внутрь воздух обязан проходить гораздо труднее;
     • регулировка завершена.
4. Установка всасывающего клапана после дефектовки:
   • процесс вдувания воздуха должен быть сильно затруднён;
   • общая сборка должна выполняться на герметик, особенно электропровод.

Совет специалиста: при замене обратного клапана, в случае отсутствия штатного, можно использовать резиновую пробку от аптечных бутылок.

При откачке воды важно контролировать бесконтактную работу насоса со стенками скважин, бочек, колодцев. При работе агрегат, касаясь их, будет получать удары

При работе агрегат, касаясь их, будет получать удары.

Корпус не наковальня: он будет разогреваться и произойдет разрушение заливки узла магнита. Аналогичная ситуация происходит при работе агрегата всухую.

Ремонт проходит следующим образом:

• необходимо демонтировать электрическую часть;
• магнит извлечь из корпуса;
• болгаркой, на корпусе, нарезать неглубокие бороздки под герметик;
• смазать корпус герметиком, применяемым для вставки лобовых стекол;
• осуществить сборку в обратном порядке;
• дать возможность просохнуть;
• выполнить окончательную сборку всего насоса.

Совет из практики: для исключения случаев засорения насоса необходимо приобрести специальный наружный фильтр, который одевают на всасывающую часть словно колпак. Существуют подобные фильтры, одеваемые целиком на весь насос.

Насос Ручеёк надёжный и неприхотливый помощник любому рачительному хозяину. Ему достаточно немного внимания и аккуратности. Он отблагодарит за это безаварийной работой и изобилием воды, в самый важный момент.
