Насосная станция для колодца (погружная): как выбрать?

ПНД трубы – альтернатива стальной магистрали

Подробнее остановимся на трубах, соединяющих погружное оборудование и поверхностный центробежный насос.

При выборе труб для наружного водопровода необходимо ориентироваться на такие факторы, как:

удобная транспортировка;
легкий монтаж, не требующий узко квалификационных знаний;
прочность, устойчивость к истиранию;
эластичность и деформация формы без потери функциональных качеств;
нетоксичность, безопасность для перемещения питьевой воды.

Всем перечисленным требованиям отвечают трубы из полиэтилена низкого давления. В отличие от металлических аналогов, они со временем не разрушаются от коррозии. Средний срок службы труб ПНД – 50 лет.

Одно из преимуществ труб ПНД – наличие комплекта разнообразных фитингов подходящего стандарта (муфт, заглушек, переходников) для быстрого и несложного монтажа

Рекомендуем приобретать только качественный промаркированный товар, с указанием на внешней части следующих данных:

сорт;
внешний диаметр;
толщина стенки;
номинальное и максимальное давление.

На трубе, которая необходима для прокладки напорной магистрали от скважины, возможно указание назначения – «питьевая». Для применения на даче подойдут изделия с диаметром 32 мм и толщиной стенки 2,4 мм. Синяя полоса свидетельствует о том, что трубы предназначены для перекачки воды (желтая – для транспортировки газа).

Водопроводная сеть сложной конструкции имеет отводы (например, для обеспечения полива сада или водоснабжения бани). Для контроля за точками соединений труб устраивают смотровые колодцы из кирпича, бетона или пластика

Установка водяного насоса в частном доме

Процесс подключения станции к ресурсам зависит от типа:

хорошо или хорошо;
централизованное водоснабжение.

отсоединение водопровода;
свободный конец городской трубы с трубой или куском трубы соединен с батареей;
все узлы станции соединены и расположены;
проверяя производительность системы.

Первое пусковое соединение Первый запуск насосной станции выполняется для проверки составной системы.

Для этого вам необходимо:

1. Заполните воду через специальную пробку или отверстие насоса и все подсоединенные трубопроводы. Зарядка насоса должна выполняться на самом верху, чтобы весь воздух был отпущен.

второй

Подключите напорную сторону системы к всему распределению трубопровода в доме. Закройте порт наполнения насоса, если он заполнен. Проверьте давление воздуха в резервуаре. Если он ниже значения, указанного в инструкции, запустите воздух с помощью обычного насоса для насоса. В случае избыточного давления в пороге отбеливайте воздух до номинального значения.

3. Подключите источник питания через гнездо. Вода начнет заполнять шоссе и аккумулятор.

Насос автоматически отключается, когда он достигает давления приблизительно 3 атм.

4. После остановки насоса откройте любой шнур в доме. Давление должно быть уменьшено, как указано манометром. Если показания прибора отличаются от этих параметров в инструкциях, отрегулируйте их в соответствии с рекомендациями.

Стоимость подключения системы водоснабжения сторонними экспертами

Размещение в подвале или поддонах;
Укладка труб в канаву с колодца или от конца подключения к центральному водоснабжению дома;
Хранение батареи;
Установка и настройка системы автоматизации и электрооборудования;
Проверка работоспособности системы.

Затраты на оплату труда зависят от необходимости найти траншею и сложность установки оборудования.

Например, установка с прикреплением оборудования начинается от 2500 до 3000 рублей.

Окончательная оценка может быть оценена комплексно, если объем предлагаемых услуг включает в себя установку контейнера, тестирование автоматизации, трубопровод насосной станции. В этом случае общие затраты на рабочую силу для Московской области составляют 7 000 рублей:

всасывание в центральной водопроводной сети — 2 000;
обязательный — 3 000;
установка резервуара — 1 500.

Выбор места для агрегата

Установить насосную станцию своими руками можно в одном из трёх мест:

в подвале частного дома;
в отдельной постройке;
в кессоне.

Если у вашего дома есть сухой вместительный отапливаемый подвал, то можно использовать одно из его помещений для монтажа насосной установки. Помещение необходимо хорошо утеплить и выполнить его звукоизоляцию. Станцию можно монтировать на подставке вдали от стен, чтобы защитить конструкции от вибрации.

Если площадь дома не позволяет выделить отдельное помещение для агрегата, можно соорудить утеплённую пристройку к дому или возвести отдельно стоящее сооружение. Конечно, это повлечёт за собой дополнительные расходы, но только так вы сможете правильно установить и защитить оборудование. Кстати, постройку лучше делать там, где проходят отопительные сети, чтобы обогревать и это сооружение.

Монтаж кессона выполняется вблизи от оголовка скважины. Этот вариант хорош тем, что размещение агрегата вдали от дома позволит защитить жильцов от шума во время его работы. Если вы будете устанавливать кессон своими руками, делайте это правильно – его дно и сама насосная станция должны располагаться ниже точки промерзания почвы. Для обеспечения бесперебойного водоснабжения даже зимой кессон необходимо тщательно утеплить.

Как подключить насосную станцию к колодцу

Чтобы предотвратить замерзание скважины, трубы надо прокладывать ниже уровня промерзания почвы. Для каждого района страны этот уровень свой, который можно узнать самому в специальных таблицах. Как правило, в траншее сначала прокладывают трубы канализации, а внутри нее водопроводную.

Все трубы необходимо утеплить. В районах с суровыми зимами допустима прокладка греющего кабеля. Прокладывая трубы, уклон делают к колодцу или скважине. Также можно сделать приямок для облегчения обслуживания станции.

Перед подключением насосной станции следует осмотреть все детали на наличие повреждений

Подключить к колодцу станцию можно 2 способами:

Крепление за верхний край колодца при помощи съемного крепления.
С помощью стенового кронштейна к стенке колодца.

Установка насосной системы в колодце требует утеплить наземную часть. Канализационная насосная станция способна временно хранить и перемещать сточные воды, используя трубы наружной канализации. Сама станция устанавливается на железобетонный фундамент высотой от 30 см и фиксируется цанговыми анкерами. Для анкеров необходимо сделать отверстия в бетоне в соответствие с пазами на станции. Если имеется большое количество грунтовых вод, то можно залить бетоном.

Виды

Чтобы подобрать НС, сначала нужно учитывать возможности колодца и взять модель чуть ниже этого предела. Но если предел меньше 1,7 куб. м/час, то про НС придется забыть: постоянное давление мотор не обеспечит и, перебои с водой неизбежны.

У бытовых насосов производительность от 1,5 до 9 куб. м/ч, определяется по числу водоразборных точек (кухня, туалет, ванная, стиральная или посудомоечная машина).

Расход воды в точке: 0,35 куб. м/ч. Х 5 = 1,75 куб. м/ч. В таком случае можно ограничиться НС с мощностью 2 куб. м/ч (запас не помешает).

Емкость бака также зависит от точек потребления.

Средняя емкость крана – 12л, следовательно, в нашем случае подойдет бак 60 л. В инструкции обычно указывают максимум, который может обеспечить данная модель.

Данные о колодце получают, используя любой мотор для замера объема выкачанной жидкости. Уровень зеркала подскажет гайка на нитке, опущенная в колодец.

На отечественном рынке представлены три вида насосов:

Станция с центробежным самовсасывающим насосом и встроенным эжектором с напором воды до 40 м и глубиной всасывания до 9 м самая популярная. Но главное ее достоинство – низкая восприимчивость к воздуху.Для запуска НС открывают крышку и наполняют водой до краев. После прокачки воздуха мотор даст воду. Излишек воздуха уходит через кран или клапан.
Центробежные самовсасывающие насосы с внешним эжектором подходят для колодцев с глубиной до 45 м.Монтируют НС в котельной или другом подсобном помещении. Эжектор с двумя трубами помещают в колодец. Одна подает воду в эжектор для всасывания, вторая – для подъема.
Этот тип НС очень чувствителен к воздуху и загрязнениям, но позволяет использовать его в доме, опуская эжектор в колодец на расстоянии до 40 м.
Погружные насосы работают на участках уровнем грунтовых вод до 10 м. Их опускают до уровня воды, накачивают ее и поднимают вверх. Высота всасывания 8м, а выталкивать они могут и на большую высоту.

Итак, определили количество воды для комфортного проживания. Рассчитали мощность насосной станции и выбрали тип и место. Осталось купить:

Насос;
Гидроаккумулятор;
Трубы для наружного водопровода (лучше полимерные);
Автоматическую систему защиты;
Смесители;
Вентили;
Задвижки;
Краны;
Гибкие шланги;
Обжимные и пресс-фитинги

Если на участке колодца еще нет, его можно сделать, устанавливая арматуру вокруг колец, обваривая ее. Это спасет от плавунов и сдвига колец.

Чем раньше спланируете водоснабжение дома, тем лучше будет результат. В идеале станция работает автономно. Ежегодно проверяем по манометру давление воздуха в гидроаккумуляторе – вот и вся профилактика. Очень хотелось, чтобы у вас было именно так.

Блок управления насосной станцией

Стандартный набор устройств управления насосной станцией состоит из штуцера, реле давления и манометра и устанавливают на напорный трубопровод.

Манометр служит для контроля текущего давления в системе, а реле является важнейшим элементом управления насосной станцией. Оно управляет подачей воды в напорную емкость по заданным параметрам и обеспечивает автоматический режим работы насоса, включая и выключая его.

Основные рабочие элементы реле – это пружины минимального и максимального давления, срабатывающие при достижении в сети давления заданной настройками величины. При низком давлении пружина разжимается и замыкает контакт, включающий двигатель насоса.

Превышение давления сжимает ее, а при достижении максимального порога контакт размыкается. Насос выключается и подача воды прекращается.

Блок автоматики – более сложное устройство, располагающее расширенными возможностями. Кроме коммутации электрических цепей при реагировании на повышение и понижение давления блок автоматики защищает систему от сухого хода.

При выборе устройства управления для станций, откачивающих воду из неглубоких выработок, лучше отдать предпочтение варианту с защитой от сухого хода.

Он предохранит насос от перегревания и отключит его, если по каким-либо причинам (попала грязь, уровень жидкости в источнике опустился ниже заборного узла) в систему перестала поступать вода.

Чувствительными элементами реле давления являются две пружины. Большую настраивают на минимальное давление, малую – на разницу между минимальным и максимальным

Работа насосной станции происходит циклами, каждый из которых можно разделить на два этапа:

Включается насос и поднимает воду из источника. Она заполняет систему и гидробак до момента, когда давление превысит верхний порог. После этого реле давления отключает двигатель насоса и подача воды прекращается. Насосная станция переходит в спящий режим.
При включении потребителей (открытие кранов, использование водопотребляющей техники) вода поступает из емкости гидроаккумулятора. Расход жидкости из гидробака осуществляется до момента снижения давления до нижнего порога. Это вызывает новое включение насоса и подъем воды.

Количество циклов в час не должно превышать ограничение на максимальное количество включений, допустимое для используемого насоса.

Подключение насосной станции

Как говорилось выше, система проста: в скважину или колодец погружается труба (чаще полипропилен 32 мм, но бывает и 40 мм — зависит от производительности насоса). Она подается на вход станции, а с выхода подается в гребенку водопровода.

Сделать все так, чтобы можно было перекрывать ненужные ветки.
Предусмотреть возможность слива воды на зиму. Так как в системе обязательно присутствует обратный клапан, требуется сделать отвод немного выше.
На входе и выходе в насосную станцию поставить отсечные краны. Перекрыв их, можно будет снять оборудование на профилактику без особых трудностей.

Так как большинство компонентов системы неподвижны, то соединение всех элементов происходит при помощи американок с накидными гайками. Иначе собрать, а потом при необходимости разобрать, очень и очень сложно.

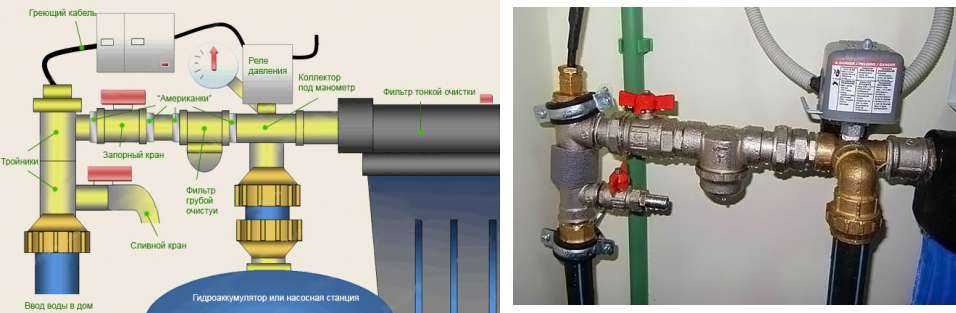

Подробная схема подключения насосной станции. Реализована система вытеснения воздуха из труб и оборудования

Одна из схем подключения насосной станции изображена на фото. Назначение большинства элементов понятно, за исключением кранов «отсечка 1» и «отсечка 2». Они используются при заполнении системы во время первого пуска. Вот как происходит процесс:

Кран «отсечка 2» и кран слива открыты, «отсечка 1» закрыт. При таком положении вентилей, заливая воду в соответствующий вход, заполняем нижнюю часть системы. Часть воздуха при этом выходит через кран слива.
Теперь закрываем «отсечка 2» и кран слива и на 5-7 секунд включаем насос. Через 5 секунд открываем «отсечка 1». Таким способом создается в системе повышенное давление, которое выдавливает воздух из системы (пару кранов должны быть открыты).
Второй цикл запуска: открыт кран «отсечка 2»,закрыт «отсечка 1» и кран слива. Снова включаем на непродолжительное время насос.
Через 5-7 секунд работы насоса открываем кран «отсечка 1». Система должна запуститься. Если воздуха осталось все еще много, можно повторить второй цикл запуска.

В рабочем состоянии «отсечка 2» и сливной кран закрыт, «отсечка 1» открыт.

В этой схеме больше внимания уделили очищению — на входе в дом стоит фильтр тонкой очистки

Интересна эта система продуманной системой очистки: на ветке, которая идет в дом, установлен фильтр для воды. В результате в кране имеем чистую воду без примесей.

Как сделать душ в бане своими руками, читайте тут.

На что ещё обратить внимание

Помимо производительности и мощности, рекомендуем обратить внимание на такие параметры насосной станции:

Объём гидроаккумулятора

Это важно учитывать на случай отключения электроэнергии, чтобы запаса воды хватило для нужд домочадцев.
Глубина всасывания. Этот параметр определяет глубину колодца, откуда будет осуществляться забор воды.
Высота подъёма. Необходимо для определения количества потребителей.
Защита

Помогает предотвратить выход оборудования из строя в случаях перегрева или засасывания воздуха.

Необходимо для определения количества потребителей.
Защита. Помогает предотвратить выход оборудования из строя в случаях перегрева или засасывания воздуха.

Кроме этого, можно выбрать тип управления оборудованием: ручной, автоматическое или дистанционное. Эти нюансы определяют удобство эксплуатации.

Насосы «Грундфос»

Это оборудование выпускается датским концерном Grundfos, основанным еще в 1945 г. На сегодняшний день этот производитель является лидером на рынке насосного оборудования. При этом высокий покупательский спрос на такие устройства вызван их высоким качеством и широким ассортиментом.

Бытовая насосная станция Grundfos находит свое применение в индивидуальных хозяйствах. При этом она выполняет задачи по обеспечению горячего и холодного водоснабжения, канализации и дренажа.

Если насосная станция Grundfos смонтирована грамотно, а после проводилось ее регулярное сервисное обслуживание с заменой изношенных уплотнений и подшипников, то она способна прослужить долгие годы и радовать хозяев своей бесперебойной работой.

Подготовка гидроаккумулятора

Гидробак можно установить в подвале доме, поскольку этот агрегат нагнетает давление в системе, подача воды может осуществляться даже из точек водозабора, находящихся выше отметки установки самого гидроаккумулятора.

Если показатель давления будет очень высоким, то это может вызвать очень частый запуск и остановку насоса, что в дальнейшем приведёт к его быстрому износу. Пониженное давление в воздушной камере вызовет перерастяжение груши с водой, из-за чего она быстро выйдет из строя.

Правила подготовки гидробака:

Перед тем как производить закачивание воздуха в воздушную камеру гидроаккумулятора, необходимо убедиться, что резиновая груша пустая. Если в ней есть вода, её сливают, открыв нижний кран.
После этого при помощи автомобильного насоса закачивают воздух в камеру. Давление измеряют тоже автомобильным манометром. Как правило, давление в гидробаке должно быть на 10% меньше нижнего показателя. Но поскольку мы ещё не настраивали систему и не делали первого запуска, регулировку давления делаем так:

для гидроаккумулятора вместительностью от 20 до 25 л давление должно находиться в пределах от 1,4 до 1,7 бар;
для накопительной ёмкости объёмом 50-100 л давление выставляется в пределах от 1,7 до 1,9 бар.

Работы по монтажу и подключению

По схемам есть два варианта — однотрубное и двухтрубное подключение. Первый вариант подходит в том случае, когда поднимать воду нужно с глубины 8 м. Для второго рекомендуемой глубиной являются 10-20 м. Обычно для насоса оптимальным бывает значение в 20 метров.

Рассмотрим, как правильно монтировать станцию в колодце. Конструкция корпуса насосной станции располагает двумя выходами:

подключение к колодцу;
подключение к водопроводу.

Работы начинаются с первого входа. Труба из полиэтилена может работать с предельной глубиной в двадцать метров. Исходя из своих индивидуальных требований, производится выбор оптимального диаметра.

Какую выбрать длину? Длина должна быть такой, чтобы можно было без затруднений проложить путь к колодцу, опускаться в самый низ. Один из концов трубы должен обладать:

обратным клапаном;
фильтром для осуществления очистки грубого типа;
стандартной сеткой из металла.

Таков установленный комплекс приспособлений для постоянного поддержания уровня воды в устройстве. Это помогает системе поддерживать свою работоспособность.

Когда все перечисленные меры приняты, деталь можно погружать в колодец.

Подключение второго конца трубы осуществляется к насосу. Используйте обратный клапан для того, чтобы не происходила утечка воды из системы. Таким образом клапан будет находиться с двух концов трубы. В некоторых ситуациях достаточно одного клапана.

Для повышения уровня безопасности при поломках и непредвиденных обстоятельствах закрепите кран на выходе насосной станции. Это позволит легко и оперативно перекрыть воду при форс-мажорных обстоятельствах. Дополнительно к этому крану прикрепляется труба.

Выше было описано, как правильно подключать насосные станции к колодцу, теперь разберем водопровод. Выход в большинстве случаев располагается на верхней части установки. В процессе подключения выполняйте пошагово следующее:

на резьбу проводится крепление крана;
на кран закручивается полиэтиленовая муфта;
далее к муфте необходимо припаять трубу, которая будет отвечать за водопровод;
необходимо перепроверить все соединения, в частности резьбу (ее нужно затягивать посильнее).

Теперь можно залить воду. Сделать это необходимо через специальное отверстие. После выполнения этой процедуры можно сказать, что система полностью готова к эксплуатации.

Максимальная глубина, при которой системе удастся поднять воду при двухтрубном подключении, — 20 м.

Практика показывает, что установить насосную станцию можно вполне легко своими руками. На карте местности выбирается оптимально местоположение колодца, после чего следует весь остальной этап запуска системы.

Когда все шаги выполнены правильно, дом будет обеспечен водоснабжением.

Насосная станция для колодца: обзор конструкции

Типовая насосная станция, используемая для генерации давления в бытовом водопроводе, состоит из следующих деталей и узлов:

Гидроаккумуляторная насосная станция

Гидроаккумулятора – бочкообразной емкости, используемой для нивелирования падения давления в системе во время частых включений и выключений кранов или любых других источников потребления. То есть, потребители черпают воду из этой емкости, которая, в свою очередь, «разгружает» насос, избавляемый от необходимости включаться после каждого открытия/закрытия кранов в доме.
Насоса – устройства, обеспечивающего приток жидкости в гидроаккумулятор. Причем откачка воды из колодца идет по вакуумной ветви трубопровода, разрежение в которой создает все тот же насос.

Кроме того, насосная станция не может функционировать без дополнительного оборудования, к которому относятся:

Трубопроводная арматура — трубы разного диаметра и длины, из которых формируется вакуумный участок (внутренний – от заборного узла до адаптера, и внешний – от адаптера до ввода в насос) и нагнетаемый участок (от насоса гидроаккумулятора к источникам потребления). Причем насосная станция для абиссинского колодца оснащается только «внешним» трубопроводом, поскольку «внутренний» участок состоит из обсадных труб самого источника.
Соединительные элементы — муфты, отводы, тройники, коллекторы и прочие фитинги, используемые в сборке водопровода из трубной арматуры.
Запорные, регулирующие и контролирующие элементы – вентили, манометры, реле давления, обратные клапаны и так далее.
Фильтрующие элементы грубой очистки (монтируются на входе в насос) и тонкой очистки (монтируются на выходе из аккумулятора).

Схема работы

Принцип функционирования насосной станции достаточно прост и реализован следующим образом:

Гидроаккумуляторная автоматическая насосная станция

Насос откачивает воду из источника и заполняет гидроаккумулятор. Причем насосная станция погружная для колодца или скважины предполагает монтаж насоса в шахте источника, а вариант с поверхностным насосом – размещение устройства возле накопительной емкости.
Реле давления контролирует этот процесс, отключая насос от питания после закачки определенного объема жидкости в аккумулятор.
Гидроаккумулятор питает потребителя, создавая напор в водопроводе. То есть, открыв кран, вы расходуете воду не из скважины, а из аккумулятора.

При опустошении аккумулирующей емкости реле включает насос и все начинается сначала.

Установка и подключение насосной станции в частном доме

Затем станцию необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции.

Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать. Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

Комментарии

Вода в нашем доме один из главных критериев, по которому его можно назвать благоустроенным

Если помнить, что без воды человек может прожить меньше всего, меньше лишь без воздуха, то важность водоснабжения вашего дома приобретает первостепенный характер

К сожалению, вода из наших колодцев уже не всегда применима к использованию в качестве питьевой, но потребность в мытье посуды, полов, стирки белья, собственной помывки, а также применения воды для других технических нужд вы все равно никуда не пропадет. Причем, потребление воды может оказаться настолько большим, что обеспечить ее подачу в ваш дом старым проверенным дедовским способом, с помощью коромысла и ведер будет очень тяжело и к тому же займет у вас массу времени.

Благо прогресс не стоит на месте.

Насос с выносным эжектором

Станции, оснащенные насосами с выносным эжектором, применяются для подъема воды с большой глубины (25 – 45 метров).

Саму стацию размещают в доме (лучше в отапливаемом подвале) а эжектор опускают в колодец на двух трубах:

по одной из них вода подается в эжектор;
по второй вода поднимается наверх.

Причем одна часть воды направляется в водопроводную сеть, а другая – возвращается в эжектор.
Устройства с выносным эжектором работают почти бесшумно, их можно устанавливать в доме.

Такие агрегаты потребляют малое количество энергии, но и КПД их не очень высокий. Кроме того, станции такого типа плохо переносят наличие в воде пузырьков воздуха и механических примесей.

По горизонтали они могут подавать воду на расстояние 30-40 метров.

Заключение

Так же, как различаются насосы в зависимости от возможностей работы с разными источниками воды, они различаются и в зависимости от целевых потребителей. Ведь одно дело – обслуживать близкорасположенные грузки, а другое – доставлять воду на второй этаж удаленного на те же 20 м дома. Во втором случае, к примеру, насосная станция воды колодца может быть дополнена вспомогательным средством водоснабжения. Это решение позволит снять нагрузку на агрегат и сбалансировать давление в каналах перекачки. С другой стороны, как раз в таком случае может прийти на помощь мощная станция с высокими рабочими показателями – впрочем, и в такой конфигурации вся нагрузка будет возложена на один-единственный агрегат.
