Проект вентиляции здания

Основные этапы проектирования

Типовые схемы для жилых и бытовых помещений отсутствуют ввиду архитектурного и функционального многообразия зданий.

Для принятия решения по созданию оптимальной системы воздухообмена необходимо придерживаться общих принципов организации вентиляции, соблюдение воздушного баланса, правил разработки технического задания и рекомендаций по его практической реализации (+)

Разработка технического задания

Составление технического задания – первый этап проектирования вентиляции. Здесь необходимо прописать требования к объему и типу воздухообмена для всех помещений дома.

Пример технического задания (в части воздухообмена) на разработку системы вентиляции дома. Такой документ можно составить самостоятельно

Для каждого отдельного помещения в зависимости от его предназначения определяют параметры воздухообмена. Так, для квартир и частных домов использовать вентиляцию необходимо следующим образом:

• Жилые комнаты, гостиные, спортивные залы. Постоянный приток. Объем зависит от среднесуточного количества находящихся в помещении людей. Возможны требования по температуре и влажности входящего потока.
• Ванная, уборная, прачечная. Постоянная естественная вытяжка. Работа механических устройств во время использования помещений.
• Кухня. Постоянная естественная вытяжка. Включение принудительной тяги во время интенсивного использования газа, либо в случае значительных выбросов в воздух пара при открытых способах приготовления пищи.
• Коридор и прихожая. Свободное перемещение воздуха.
• Кладовка. Естественная вытяжная вентиляция.
• Бойлерная или топочная. Необходимо при расчете воздушного баланса учитывать факт наличия вытяжной вентиляции за счет удаления продуктов горения через дымовую трубу.
• Рабочие помещения (мастерская, гараж). Автономная вентиляция в зависимости от предназначения комнат.

Техническое задание может быть разработано самостоятельно или сторонними специалистами. В последнем случае при заключении договора проектировщики вынуждены будут придерживаться российских нормативных документов регламентирующих кратность воздухообмена.

Выбор наилучшей схемы вентиляции

На основании технического задания создают схему вентиляционной системы. План расположения ее элементов необходимо согласовать до внутренней отделки помещений. Иначе, в случае монтажа после ремонта, возникнет дополнительная задача по их вписыванию в интерфейс дома.

Оборот воздуха в доме. Отдельная вытяжка из бассейна необходима, чтобы уменьшить объем конденсата в рекуператоре. Отдельный цикл в бойлерной – требования противопожарной безопасности. Отдельный цикл в гараже – техническая простота решения

Как правило, любой план вентиляции можно воплотить несколькими способами. Наилучшее решение должно полностью удовлетворять требованиям технического задания и учитывать следующие пожелания:

• содержать минимальное количество узлов и элементов, которые подвержены поломкам;
• регулярное обслуживание должно быть простым и, по возможности, проводиться силами жильцов;
• использование вентиляции при регулировании микроклимата должно быть понятное для людей, которые не обладают специальными знаниями о технических нюансах системы;
• наличие резервных решений в случае выхода из строя одного из узлов;
• система должна быть незаметно вписана в интерьер квартиры или дома.

При финансовых расчетах необходимо учитывать как разовое вложение средств на покупку элементов системы и их монтаж, так и регулярные затраты на периодическое обслуживание и электроэнергию, затрачиваемую на обогрев и увлажнение воздуха.

Современные решения для бытовых вентиляционных систем содержат компактный электронный блок управления, с помощью которого легко можно отрегулировать микроклимат любого помещения в доме

С чего начать?

Есть возможность построить эффективную и достаточно бюджетную вентиляционную систему, которая будет обеспечивать поддержание нормального микроклимата и состояния атмосферы на должном уровне санитарных норм, но лишь при условии, что конструкция будет правильно спроектирована.

Нюансы:

Есть определенные требования по воздухообмену и его кратности в любом помещении здания.
Есть главные характеристики и данные, планировка каждой комнаты, и при необходимости изготовители будут оговаривать особые требования по температуры, воздухообмену отдельных зон здания и влажности.
Можно высказать все пожелания по поводу выполнения разводки и общего оформления воздуховодов в припотолочной зоне и на этажах, если заказчику важно, чтобы в конце работ по проектированию и монтажу вентиляции и кондиционирования интерьер помещения практически не был изменен.

Абсолютно каждый проект и расчет вентиляционных систем должен быть выполнен строго с учетом всех положений этого документа. В нем есть все обязательные условия и нормы по огромному количеству вопросов, которые связаны с монтажом и работой вентиляционной системы. Остальные отклонения или произвольный выбор норм по рециркуляции, кратности обмена воздуха или предельной влажности могут стать основанием для предписания на повторные работы, только на этот раз это будет реконструкция или запрет на использование помещений.

К примеру, для каждой категории помещения СНиП установил разные нормы кратности по смене вохдухообмена в час. Получается, что для жилых и офисных комнат через все помещение за один час дожжен пройти трехкратный объем воздуха на каждый 1 м1. Если речь идет о санузле, то норма увеличивается до показателя в 25 м3 на 1м2 площади, а для очень «грязных» помещений в плане воздуха (к примеру, те, где используют химические средства для санитарно-технических помещений) норма еще больше – 50 м3 за 1 час.

При этом такие нормативы следует учитывать при проектировании и монтаже вентиляции, и при возможности даже превысить их, чтобы в атмосферу был меньший выбор вредных веществ.

Вентиляция в многоквартирных домах

Даже после ознакомления с таким небольшим объемом информации у многих недостаточно опытных людей может возникнуть путаница. Какая конкретно вентиляция подходит для квартиры, частного дома или обычного каркасного коттеджа? Прежде всего, нужно понимать, что каждый способ имеет свои определенные достоинства и недостатки. Все вентиляционное оборудование устанавливается с целью оптимизировать воздухообмен в помещении. Нужно разобраться, способна ли естественная система обеспечивать достаточно эффективный воздухообмен в комнатах и санузлах многоэтажного дома, построенного еще в советские времена.

Само собой, такая вентиляция может оказаться недостаточно эффективной, однако в таких зданиях проживает большая часть населения страны. Поэтому выбор подходящей системы вентиляции обуславливается местом расположения жилого дома, его габаритов и состояния экологической обстановки снаружи, также от естественных биологических потребностей проживающих.

Проветривание жилого помещения считается наиболее эффективным способом обеспечения поступления свежего воздушного потока в комнаты. В летний сезон такие вещи действительно помогают, однако в зимний период открывать форточку и запускать холодный воздух в теплую комнату хочется далеко не всем. Кроме того, многие люди, проживающие в многоквартирных домах устаревшего типа стараются наглухо закрывать каждую щель и даже заколачивать гвоздями окна, чтобы сохранить в зимний период как можно больше тепловой энергии.

В подобных домах устаревшие вентиляционные шахты уже давным-давно успели забиться грязью и пылью, поскольку они годами не прочищаются. Подобные засоры в значительной степени уменьшают толщину вентиляционного канала и оказывают слишком плохое воздействие на эффективность работы системы вентиляции. Существует несколько подходящих способов разрешения данной проблемы. Всегда можно прочистить шахту, оборудовать систему вспомогательными механизмами, способствующими интенсивному притоку свежей воздушной массы в помещение.

Если рассматривать частные дома, обстоятельства могут оказаться немного другие. В подобных ситуациях нужно как следует постараться, чтобы максимально точно определить все параметры для установки системы вентиляции в частном доме. Если у домовладельца нет надлежащего опыта в этой сфере, но к мастеру за помощью обращаться не хочется, нужно будет должным образом ознакомиться с теоретическими материалами, а потом как следует разобраться в конструктивных и функциональных особенностях оборудованной системы.

Система приточно-вытяжной вентиляции в частном доме

Несмотря на то что схема вентиляции в частном доме своими руками может показаться слишком простой, при надлежащем подходе к ее организации, она обеспечит комфортные условия в доме.

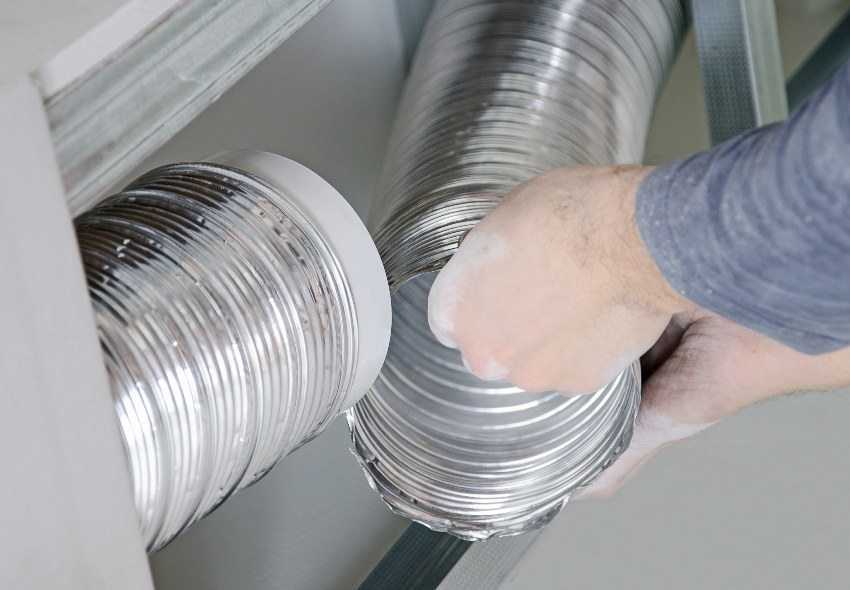

Монтирование вентиляционных каналов.

Наиболее подходящей системой вентиляции для частного дома считается приточно-вытяжная вентиляция, где подача и отвод воздуха осуществляется принудительным путем. Чтобы установить своими руками систему вентиляции необходимо рассчитать требуемый воздухообмен, определить место установки оборудования (обычно используют сухое подсобное помещение) и наметить расположение отверстий для притока и вывода воздуха. Отверстия для притока и отвода воздуха устраивают в противоположных углах помещения. Внутрь отверстия вставляют патрубок и снаружи закрывают решетками. Изнутри устанавливают обратный клапан. В выбранном месте закрепляется приточно-вытяжная установка, к ней, используя металлические хомуты, присоединяют вентиляционные каналы. Для воздуховодов применяют гибкие трубы.

Элементы системы вентиляции на кухне.

Трубы для вентиляции в частных домах можно использовать пластиковые или алюминиевые. С помощью креплений каналы разводят по комнатам всего дома. Обычно воздуховоды располагают над подвесными потолками. Место вывода труб воздуховодов закрывают вентиляционными решетками.

На заметку! Используя в приточно-вытяжной установке вентилятор, можно добиться увеличения скорости вывода загрязненного отработанного воздуха.

Приточно-вытяжная система может быть оснащена рекуператором тепла, который нагревает поступающий с улицы воздух. Другим вариантом приточно-вытяжной вентиляции является приточно-вытяжная система с кондиционированием. С помощью такой приточно-вытяжной установки теплый воздух охлаждается.

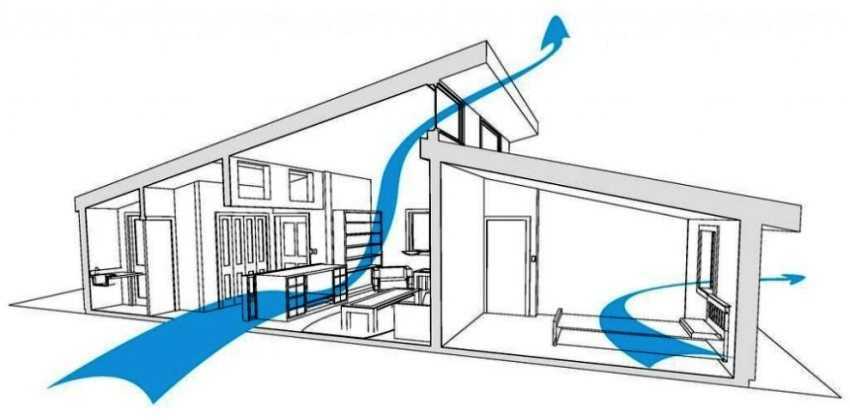

Стрелками обозначено направление движения воздуха внутри дома при естественной вентиляции.

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

Первой стадией проектирования вентиляции является разработка технического задания. Это исходный документ, в котором прописываются все требования заказчика; также к техническому заданию прикрепляется рабочая документация, но основании которой осуществляется проект: расчетная часть, чертежи, схемы, спецификация. Итоговый документ состоит из нескольких подразделов, в которых указываются:

1. Параметры наружного и внутреннего воздуха

• • • Температура
    • Влажность

2. Параметры объекта

• • • Площадь
    • Высота потолков
    • Запотолочное пространство
    • Тип потолков

3. Данные для расчетов

• • • Количество людей в помещении
    • Число единиц техники и ее мощность

4. Параметры вентиляционной системы

• • • • • • • • • • приточная
                  • вытяжная
                  • с рекуперацией тепла/воздуха
                  • наличие секции охлаждения (указывается тип хладагента) или увлажнения

Вид распределительных устройств (решетки, диффузоры) и их тип (потолочные/настенные, регулируемые/нерегулируемые)

Расположение приточно-вытяжного оборудования (обязательно указание на плане)

• кровля здания
• рядом со зданием
• запотолочное пространство
• вентиляционная камера

5.Перечень документации, подлежащий передаче заказчику

Бланк подбора вентиляционного агрегата

В техническом задании оговариваются сроки проведения работ, а также предоставляемые гарантии. В завершении документа ставятся подписи сторон. Содержание технического задания регламентировано нормативным документом

ГОСТ 19.201-78. Единая система программной документации. Техническое задание. Требования к содержанию и оформлению

Выдаваемые документы

По результатам аттестации выпускники курса по монтажу и техническому обслуживанию систем вентиляции и кондиционирования получают диплом установленного образца о профпереподготовке.

Предварительно высылаем скан диплома по электронной почте, чтобы вы смогли подтвердить квалификацию или трудоустроиться до получения оригинала.

Способы доставки готовых документов необходимо согласовать с менеджером до начала курса. Оригинал диплома выдаем в офисе академии, высылаем «Почтой России» или курьерскими службами. Организуем международную доставку, если вы живете или работаете за границей.

Информацию о переподготовке по проектированию систем вентиляции и кондиционирования храним в архиве НАСТ 95 лет. По запросу клиента формируем статистику обучения студентов или восстанавливаем утерянные дипломы из архива.

Акции и Скидки

При проведении комплексного проектирования в :

• Предоставляем скидку на общую стоимость комплексного проектирования при условии проектирования 3-х и более разделов
• Предоставляем скидку на поставку оборудования и материалов
• Проводим инструктаж по управлению смонтированными системами
• Предлагаем бесплатное разовое сервисное обслуживание (при условии реализации проекта «под ключ» – проектирование, поставка, монтаж)

Наша Компания совместно с комплексным проектированием предоставляет дополнительные услуги:

• Предоставление смет и листов подбора оборудования на основании проектной документации
• Разработка инженерной документации для проведения тендера. Мы поможем выбрать наиболее подходящее именно Вам решение
• Разработка мероприятий по обеспечению соблюдения требований энергетической эффективности, составление энергетического паспорта
• Подбор и поставка оборудования и материалов
• Проведение монтажных работ
• Проведение сервисного обслуживания
• Переподбор оборудования

Классификация систем вентиляции

Системы классифицируют по разным критериям:

• способу подачи;
• назначению;
• способу воздухообмена;
• конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения

При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

• естественная;
• механическая;
• смешанная.

Выполняют проектирование вентиляции, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате

Поэтому важно наладить между помещениями хороший воздухообмен

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.

Это внезапные сбои, когда  происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Проектирование

Правильный монтаж инженерных систем вентиляции может быть осуществлён только при условии качественного проектирования. Сводится оно к нескольким операциям:

• Определению точных параметров кратности воздухообмена.
• Соотнесению полученных данных и планировки здания.
• Планированию разводки воздуховода на этажах и припотолочных зонах.

Перед установкой систем вентиляции необходимо рассчитать количество метров вытяжных и приточных труб, требуемый диаметр воздуховодов. Определить мощность вытяжного вентилятора можно, умножив объём помещения на 12.

Рекомендуемое количество подаваемого воздуха на 1 м² помещения равно 3 м³/час. Значит, для определения производительности приточного вентилятора необходимо умножить площадь комнаты на 3.

Помимо стандартных вентиляционных систем, существуют комбинированные варианты, которые предполагают:

• Совмещение вентиляции и кондиционирования. Выполняет несколько функций одновременно. Обеспечивает качественный обмен воздуха и снижение его температуры. Предполагает монтаж дополнительной охлаждающей секции, подключённой к холодильному механизму.
• Комбинирование вентиляционной и отопительной систем. Подразумевает установку рекуператора – устройства, проводящего два воздушных потока. Позволяет экономить на электроэнергии.

Основные моменты

В основе работ по проектированию лежат точные замеры и расчёты имеющихся параметров. Прежде всего, вам потребуется точный расчёт воздухообмена в помещении, который позволит в дальнейшем провести аэродинамические расчёты. При помощи этих данных происходит подбор размера и типа воздуховодов, а также наиболее оптимальная мощность вентиляционных установок. Разработка системы вентиляции должна осуществляться в соответствии с санитарно-гигиеническими, строительными и пожарными нормами и требованиями безопасности. Готовый проект необходимо утвердить в соответствующих инстанциях.

Формула расчёта воздухообмена в доме

Проект вентиляции на бумажном или электроном носителе способен помочь представить будущую систему точно и подробно. Благодаря применению современных компьютерных технологий учесть все функциональные особенности системы можно ещё на начальных стадиях проектирования.

Проектирование вентиляции дома – это разработка целой системы вентиляции с учётом особенностей помещения.

Для организации этого процесса необходимо использовать современное оборудование, отвечающее всем требованиям безопасности и комфорта. От качества воздуха в помещении зависит здоровье, самочувствие и настроение человека. Именно поэтому стоит ответственно подойти к проекту данных систем. Проектирование систем вентиляции и кондиционирования стоит доверять только проверенным фирмам и специалистам, имеющим опыт работы в данной области.

Благодаря тому, что на данном этапе развития можно подобрать оборудование любой сложности и цена также различается от выбранной фирмы

Важно выполнение СНиП и МГСН

При проектировании систем вентиляции вы должны чётко различать, какой именно тип вентиляции будет и какой бюджет запланирован на данное мероприятие. Фирма, которая специализируется в данном вопросе, рассчитает вам стоимость проекта, подберёт оборудование, подготовит всю необходимую документацию

Перед началом работы над будущей вентиляцией важно обозначить свои пожелания и задумки, возможно, это внесёт существенные коррективы в разработку

Проектирование начинает осуществляться, после того как заказчик предоставит специалисту следующую информацию:

• техническое задание;
• при заказе системы для предприятий общественного питания, производственного или технологического профиля требуется технологический проект;
• чертежи здания для оценки сложности работы.

Принудительная вентиляция

Как уже стало понятно, естественная вентиляция не может в полной мере осуществлять качественный газообмен, особенно в летнее время. Поэтому без принудительной вентиляции, пожалуй, не обойтись. Она так называется потому, что осуществляется с использованием бытовых приборов, которые и создают приток и отток воздуха.

Она также может быть нескольких разновидностей.

Принудительная вентиляция дома

1. Вытяжка естественная, а подача свежего воздуха принудительная.
2. Оба процесса осуществляются принудительным путем.
3. Отток воздуха принудительный, а приток естественный.

Первая разновидность системы считается наиболее экономной. Часто ее устанавливают в старых домах, чтобы не пришлось много тратиться. Вытяжка отработанного воздуха происходит естественным путем. Если вы неудовлетворенны качеством, то всегда можно использовать небольшие вентиляторы, которые устанавливают в вытяжное отверстие. Поступление свежего воздуха происходит в результате работы механической системы приточного типа.

В зависимости от принципа работы они бывают: механические и автоматические.

Если нет возможности оборудовать естественный приток и выход воздуха, то лучше использовать механический тип. Он же хорошо подходит для небольших загородных домов.

При наличии большого и просторного дома, да еще в несколько этажей, можно в один прекрасный момент забыть о системе вентиляции. Чтобы этого не произошло желательно установить автоматическую систему. В этом случае, подключенные приборы сами выполнят всю необходимую работу без вас. Датчики будут контролировать уровень влажности и при необходимости включатся и выключатся.

Невозможно представить себе загородный частный дом без подвала, в котором хранятся все запасы. Обычно он расположен под домом, но в некоторых случаях предусматривается отдельное строение. Независимо от расположения функциональное назначение этого помещения не меняется. Основная задача – сохранить ваш урожай в целостности и сохранности, а это возможно только в том случае, если система вентиляции подвала частного дома работает исправно. А какую вентиляцию вы там установите, уже не играет роли.

Проектирование в «ЕвроХолод» — это:

• Оптимизация расходов
• Энергоэффективность
• Квалификация
• Комплексный подход

• Подбор оборудования: оптимально подобранные характеристики вентустановок и не самый дорогой бренд производителя в соотношении цена – качество, значительно уменьшают стоимость оборудования и не влияют на необходимые параметры.
• Оптимизация воздуховодов: правильно рассчитанные и оптимально расположенные трассы воздуховодов снижают необходимый объем жестяных изделий, следовательно уменьшаются расходы.
• Предотвращение переделок: вам не потребуется изменять архитектурные и инженерные решения по сопутствующим коммуникациям, не предусматривающие наличие систем вентиляции на стадии проектирования, что избавит вас от бессмысленных расходов на переделки, доработки и замену оборудования.

• Возможно существенно уменьшить эксплуатационные расходы электричества и горячей воды, учитывая это в проектировании систем вентиляции и кондиционирования.
• Для этого используются системы с рекуперацией тепла, рециркуляция приточного воздуха и оборудование с оптимальным электропотреблением.

• Практический опыт: наши проектировщики имеют не только теоретические знания, но и опыт ведения объектов и сдачи государственным службам.
• Готовые решения от 2 дней: планы для помещений в рамках 2000 м2 будут готовы в течение 2 — 5 дней, в зависимости от сложности объекта.
• : в большинстве случаев проект необходимо дорабатывать из-за изменений архитектурных, дизайнерских и технологических решений.
• В наличии все необходимые документы: сертификаты проектного СРО и ISO-9001, лицензия МЧС и др.
• У нас множество выполненных объектов и реальные отзывы клиентов.

• Проектируем комплексное решение, в котором все разделы инженерных систем согласованы между собой.
• «ЕвроХолод» также организует подбор оборудования, монтаж и дальнейшее обслуживание.
• Мы гарантируем качество своих услуг и выполняем их в сжатые сроки.
• Учитываются все пожелания заказчика и вносятся необходимые правки.

• Стоимость монтажа кондиционирования
• Стоимость монтажа вентиляции

Технология проектирования

Используется технология сетевого проектирования с созданием электронной базы, которая существенно сокращает время, затраты и риски при разработке проектов.

Такая организация процесса способствует оптимизации полного комплекса работ: проектирование, комплектацию, отгрузку, монтаж, интеграцию и программирование, документирование.

Процесс разработки документации производится с применением передовых программных технологий и позволяет максимально автоматизировать тепловые, гидравлические, аэродинамические и акустические расчеты и оптимизировать технические решения для достижения высокого качества и надежности.

Проект выполняется руководствуясь требованиями:

• санитарные требования
• строительно-архитектурные требования
• противопожарные требования
• эксплуатационные требования
• надежность оборудования
• экономическая эффективность

Все проектные решения выполняются в соответствии с требованиям строительных норм и правил, ГОСТами, санитарно-гигиеническими, противопожарными и других нормами, действующими на территории Российской Федерации.

увеличить +

Подведем итог по этапам

• Обращение Заказчика;
• Расчет воздухообмена;
• Выбор принципиальной схемы;
• Расчет теплопритоков;
• Учет дополнительных требований;
• Выбор оптимального проектного решения (самый трудный этап);
• ТКП (технико-коммерческое предложение), 2-3 варианта;
• ТЭО (технико-экономическое обоснование), 2-3 варианта;
• Принятие решения Заказчиком;
• Рабочий проект;
• Согласование рабочего проекта;
• Передача рабочей документации монтажной службе.

Монтажная служба составляет исполнительные чертежи и исполнительную спецификацию, по которым и будут производить монтаж спроектированной системы.
