Установка кондиционера в коридоре: правила выбора оптимального места под кондиционер

Принцип работы

Принцип работы переносного кондиционера для квартиры или частного дома прост и почти не отличается от функционирования стационарных систем. Основные этапы действия устройства:

Фреон или другой хладагент проходит к испарителю через инжектор. Испаритель представляет собой простой радиатор, в котором происходит нагрев фреона. Затем вещество испаряется за счет поступления теплого воздуха из помещения. Этот процесс сопровождается поглощением теплых воздушных масс.
Охлажденный воздух с помощью вентилятора поступает в помещение и постепенно охлаждает его.
При работе устройства образуется конденсат, который стекает в специальный поддон, установленный в нижней части моноблока.
Для обеспечения нормального функционирования бытового приспособления необходимо исключить вероятность смешивания воздушных масс разной температуры внутри конструкции. Для этого существует второй вентилятор, который выводит теплый воздух на улицу до того, как потоки соединяются.
После одного цикла работы хладагент находится в жидком состоянии. Затем он повторно поступает через инжектор к испарителю для начала нового цикла охлаждения.

Работа переносного кондиционера для дома или квартиры без воздуховода проста, поскольку устройство не имеет специальных труб для выведения на улицу. В его нижней части располагается емкость с водой, поступающей с помощью миниатюрного насоса в фильтр.

Теплый воздух подается на влажный фильтр и за счет этого охлаждается, после чего выходит в помещение. В процессе работы такого прибора не образуется конденсат, что особенно удобно в офисном помещении.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
Дрель для установки крепежа с набором сверл разного диаметра.
Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.
Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока
Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Дренаж

Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали

Закрепляете внутренний блок на монтажную пластину.

Соединяете дренажные шланги кондиционера.

Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.

Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.

Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.

Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.

Принцип работы кондиционера

В основе принципа действия бытовых кондиционеров лежит нагрев хладагента. В процессе испарения, он поглощает тепло с поверхности – происходит образование конденсата, за счёт чего снижается температура воздуха.

Технические характеристики

Оборудование получает питание от электросети. Диапазон значений его энергопотребления – 1-2,5 кВт/ч. Мощность является тем параметром, от которого зависит, на какую площадь будет распространяться работа агрегата.

Назначение прибора

Бытовые кондиционеры нужны, чтобы остужать воздух в квартире. Наиболее востребованные места установки этих устройств – спальная комната и кухня.

Некоторые экземпляры могут не только остудить, но и подогреть воздух. Данную опцию обычно применяют перед началом отопительного сезона, когда в домах уже холодно, а отопление еще не дали.

Установка кондиционера на высоких этажах

Установка кондиционера на последних этажах дома может производиться на крыше. Расстояние между блоками будет примерно 15-20 метров. Сделать это можно с помощью подъемного крана и раздвижной лестницы.

Если этот вариант не подходит, то монтаж системы можно произвести на балконе или под навесом. В таком случае необходимо учесть следующие моменты:

Стены, где устанавливается система, должны быть прочными и выдерживать большой вес.
Не следует производить монтаж на газобетонных стенах.
Не крепить систему к вентилируемому фасаду, так как это приведет к шуму и вибрации.
Все должно быть установлено ровно и без перекосов.
Расстояние между внешним блоком и стеной должно быть не менее 10 см.
Не следует устанавливать кондиционер на застекленном балконе, так как это ухудшит его работу.
Обязательно над внешним блоком установить козырек, который сохранит целостность системы.

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

Порты на наружном блоке выглядят так. На внутреннем аналогично.

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Выбор места для установки системы

Изучая информацию о том, как самому правильно осуществить установку сплит системы в частном доме или квартире, первоначально нужно выбрать месторасположение ее частей.

Для этого необходимо учитывать направление распределения потока холодного/горячего воздуха в помещении, учитывая основные технические требования, указанные производителем оборудования в инструкции.

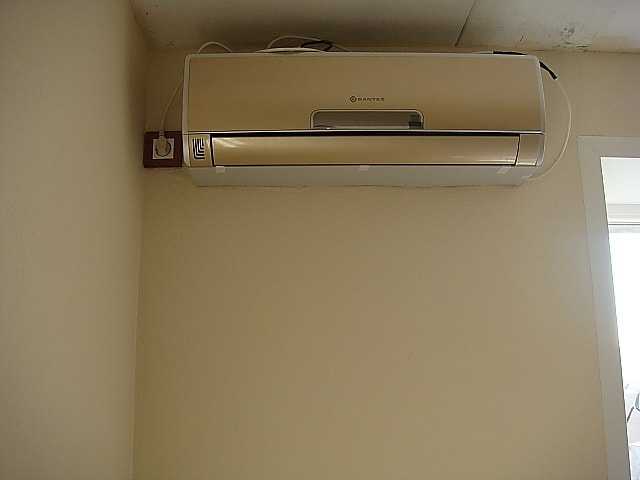

Самые распространенные варианты месторасположения внутреннего блока сплит системы – над кроватью/диваном. Наружный – обычно выносят на улицу и устанавливают на участок возле окна или на балконные плиты

Существуют определенные правила, которые обязательно должны учитываться при выборе точки размещения блоков:

расстояние между агрегатом и потолком должно составлять не меньше 15-20 см, хотя некоторые производители указывают в инструкции 20-30 см;
от боковой части до стены – не меньше 30 см;
до преграды, которая будет препятствовать потоку выходящего воздуха или его рассеивать – не меньше 150 см.

Для наружной части сплит системы, месторасположение выбирают исходя из несущих способностей стен. Возможен монтаж вблизи окна, на плитах, ограждающих лоджию, или на стене рядом с балконом.

Для тех, кто живет на нижних этажах, установка блока проводится над окном – как можно дальше от прохожих.

Исходя из технических требований к стене вентфасада, используемой в качестве площадки для фиксации наружного блока сплит системы – возможная нагрузочная способность должна быть в 2,5 раза больше массы установочного агрегата

Для многоэтажного дома, особенно если квартира находится на верхнем этаже, потребуется привлекать высотных специалистов или определить точку монтажа в предельной близости с окном, что обеспечит легкий доступ при монтаже.

Пошаговая инструкция по монтажу и установке систем кондиционирования

В наш просвещённый век, когда монтаж любого агрегата многократно и пошагово описан в сотнях тематических сайтов во Всемирной сети, установить самостоятельно кондиционер вполне реально при соблюдении двух условий. Во-первых, человек не должен бояться высоты, когда требуется смонтировать внешний блок кондиционера, например, на седьмом этаже. И во-вторых, домашний мастер должен скрупулёзно следовать советам, рекомендациям и инструкциям профессионалов.

Сегодня в статье рассмотрим, как правильно установить кондиционер, выбрав для этого лучшее время, место и инструменты.

Подготовительный этап

Сплит-системы чаще всего применяются для кондиционирования частных домов и квартир, поскольку отличаются надежностью, удобством и компактностью. Климатическая установка состоит из двух блоков – внутреннего и внешнего, связанных между собой двумя фреоновыми трубками, электрическим кабелем и дренажной магистралью.

Монтаж «сплитов» гораздо сложнее установки напольных и оконных кондиционеров. Здесь 2 отдельных блока нужно правильно поставить снаружи и внутри комнаты, проложить и герметично соединить магистрали. Вопрос подключения к электросети решается проще – к установленному внутреннему модулю прокладывается линия, защищенная автоматическим выключателем.

Что нужно сделать, прежде чем приступать к самостоятельному монтажу:

Купить дополнительные материалы.
Подготовить специальные инструменты и приспособления.
Определить места размещения обоих агрегатов и трассу прокладки магистралей с фреоном.

Расположение блоков сплит-системы подчиняется определенным правилам. Поток охлажденного воздуха из внутреннего модуля не должен напрямую обдувать людей, а максимальное расстояние от внешнего блока – превышать 5 м. Чаще всего агрегат ставится на боковой перегородке рядом с окном и внешней стеной. Технологические отступы от стен и потолков указаны на схеме.

Теперь несколько советов о том, где устанавливать наружный блок:

С точки зрения удобства монтажа и обслуживания агрегат лучше разместить на открытом балконе или лоджии, где его можно спокойно почистить либо выполнить ремонт.
Подвесить под окном гостиной либо кухни.
Не рекомендуется самостоятельно крепить модуль на стену сбоку оконного проема – подобные мероприятия выполняют монтажники и альпинисты, имеющие специальное снаряжение.
Не располагайте внешний модуль возле окна спальни. Компрессор холодильной машины будет запускаться и останавливаться, при этом может вибрировать и тарахтеть, мешая полноценному отдыху.

Проверка давления и герметизации

Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.

Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

Однако попадаются и полупустые экземпляры (экономят фреон).

Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?

При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.

Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.

Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

устройство издает шум, гудит, нарушая спокойствие соседей;
конденсат может испортить фасад здания или попасть на балкон снизу;
габаритный блок перекрывает обзор или вид и окна;
существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

монтажные работы проводятся на лицевой части многоэтажки;
пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
сплит-система расположена над пешеходными дорожками;
на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

от конструкции до потолка — не меньше 15 см;
от модуля до правой или левой стены — не меньше 30 см;
от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Кратко о принципе работы оборудования

Современные устройства для поддержания оптимального микроклимата в помещении помогут сделать жизнь более комфортной, а также защитят организм от вредного внешнего воздействия.

Климатическое оборудование разделяют по сфере использования – на промышленное, полупромышленное и бытовое. В зависимости от типа установки различают стационарные и мобильные модели.

В зависимости от типа конструкции кондиционеры бывают напольно-полочные, настенные, напольные, кассетные, колонные, канальные, оконные.

Принцип их действия основан на изменении агрегатного состояния фреона в зависимости от давления и температуры в замкнутой системе. Устройства самостоятельно не производят тепло и холод, а лишь переносят его, в зависимости от выбранного режима, – из помещения на улицу или наоборот.

Важно не только правильно установить и подключить климатическое оборудование, но и эксплуатировать его согласно рекомендаций производителя. В числе которых предельно допустимая температура окружающей среды для работы кондиционера, а также обязательное техническое обслуживание, включающее регулярную чистку

Выбор места
