Установка внешнего блока кондиционера на чердаке: возможность решения и разбор технической специфики

Выбор места для установки системы

Изучая информацию о том, как самому правильно осуществить установку сплит системы в частном доме или квартире, первоначально нужно выбрать месторасположение ее частей.

Для этого необходимо учитывать направление распределения потока холодного/горячего воздуха в помещении, учитывая основные технические требования, указанные производителем оборудования в инструкции.


Самые распространенные варианты месторасположения внутреннего блока сплит системы – над кроватью/диваном. Наружный – обычно выносят на улицу и устанавливают на участок возле окна или на балконные плиты

Существуют определенные правила, которые обязательно должны учитываться при выборе точки размещения блоков:

  • расстояние между агрегатом и потолком должно составлять не меньше 15-20 см, хотя некоторые производители указывают в инструкции 20-30 см;
  • от боковой части до стены – не меньше 30 см;
  • до преграды, которая будет препятствовать потоку выходящего воздуха или его рассеивать – не меньше 150 см.

Для наружной части сплит системы, месторасположение выбирают исходя из несущих способностей стен. Возможен монтаж вблизи окна, на плитах, ограждающих лоджию, или на стене рядом с балконом.

Для тех, кто живет на нижних этажах, установка блока проводится над окном – как можно дальше от прохожих.


Исходя из технических требований к стене вентфасада, используемой в качестве площадки для фиксации наружного блока сплит системы – возможная нагрузочная способность должна быть в 2,5 раза больше массы установочного агрегата

Для многоэтажного дома, особенно если квартира находится на верхнем этаже, потребуется привлекать высотных специалистов или определить точку монтажа в предельной близости с окном, что обеспечит легкий доступ при монтаже.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Нюансы монтажа наружного блока внутри балкона

  • Как я уже говорил – самое главное, чтобы лоджия хорошо проветривалась. Иначе воздух внутри быстро нагреется, и расположенный там кондиционер будет отключаться от перегрева (в худшем случае может и сгореть).
  • На неостекленном балконе рекомендую расположить внешний блок так, чтобы он не выходил за пределы боковой стены. Если в последующем установятся оконные рамы, то наружный блок не помешает.
  • Располагать прибор лучше повыше. Желательно, чтобы до потолка осталось хотя бы 10 см, от краев до стен и окон – хотя бы 15 см.
  • Повторюсь, дренаж от внешнего блока и от внутреннего надо выводить на улицу. При работе на охлаждение вода будет капать с внутреннего блока, при обогреве – с наружного.

Установка SPLIT-систем

В индустрии кондиционирования воздуха одним из наиболее часто используемых типов являются сплит-кондиционеры. Эти системы состоят из двух отдельных частей: наружного блока и внутреннего, которые соединены друг с другом с помощью медного трубопровода с образованием замкнутой схемы. В настоящее время большинство производителей предлагают сплит-кондиционеры, которые могут работать в режиме охлаждения или обогрева помещения. Процесс нагрева осуществляется тепловым насосом путем изменения цикла. Чтобы обеспечить расчетный режим работы, необходимо выполнить правила установки наружного блока кондиционера и правильно выбрать мощность.

Сборка сплит-кондиционеров.

Выбрать нужное место для установки внутренних и наружных блоков. При выборе местоположения нужно обеспечить равномерное распределение воздуха в помещении и удобство пользования системой. Нельзя допускать чрезмерных сквозняков в зоне постоянного нахождения людей. При установке внутреннего блока следует учитывать доступ к устройству с целью очистки фильтров и дезинфекции испарителя. После правильного выбора места установки сначала собирается внутренний блок. Его монтируют на раму, отмечая центр положения, выравнивая и закрепляя конструкцию. Затем в стене делается отверстие диаметром 65 мм так, чтобы оно было закрыто внутренним блоком, через которое будет выполняться монтаж труб, электрического и конденсатного дренажа. Отверстие выполняется с небольшим наклоном снаружи. Рекомендуется установить защитную втулку в дыре, а со стороны наружной стены — розетку, которая закрывает ее и увеличивает эстетику монтажа. Слив конденсата из внутреннего блока всегда должен выполняться естественным способом, если это возможно, обеспечивая уклон трубы приблизительно на 3 %. Решение с конденсатным насосом следует рассматривать только в крайнем случае. Насос представляет собой механическую часть, которая служит для сброса конденсата и увеличивает надежность системы кондиционирования. После установки системы слива конденсата необходимо проверить ее проходимость, прокачивая через слив около 2 литров воды в поддон для капель. Если кондиционер работает в круглогодичном режиме, в дренажной трубе должен быть установлен греющий кабель. Перед тем как повесить внутренний блок на стойку, установленную на стене, необходимо подключить к нему охлаждающую установку

Подсоединение должно быть выполнено в виде шнекового соединения, поэтому необходимо соблюдать особую осторожность, чтобы убедиться, что обеспечена прочность и герметичность холодильной системы. На внешней поверхности гнезда при затягивании винтовых соединений нужно использовать пасту, которая предотвращает самоскручивание гаек. Необходимо изолировать соединения трубопроводов на внутреннем блоке, что предотвратит конденсацию влаги на внешней поверхности труб и образование полос на стене ниже внутреннего блока

Установку наружного блока выполняют на опорной конструкции L-типа. Устройство должно быть установлено на безопасном расстоянии от стены, чтобы обеспечить свободный поток воздуха через конденсатор, его последующее техническое обслуживание и очистку

Необходимо изолировать соединения трубопроводов на внутреннем блоке, что предотвратит конденсацию влаги на внешней поверхности труб и образование полос на стене ниже внутреннего блока. Установку наружного блока выполняют на опорной конструкции L-типа. Устройство должно быть установлено на безопасном расстоянии от стены, чтобы обеспечить свободный поток воздуха через конденсатор, его последующее техническое обслуживание и очистку.

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов  — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Конструктивные особенности

В качестве примера можно использовать сплит-системы. Их наружный блок включает несколько основных составляющих, среди которых компрессор, управляющая плата, клапан, вентилятор, радиатор, фильтр системы фреона, защитная крышка и соединения на штуцерах.

С помощью компрессора фреон сжимается, а также поддерживается его перемещение по холодильному контуру. Основой могут служить поршень или спираль. Модели с поршнем имеют более низкую цену, но при этом недостаточно надежны. Это особенно актуально в холодное время года, когда на улице наблюдается понижение температуры.Четырехходовый клапан предусмотрен в тех системах, которые работают как на холод, так и на тепло.

Инверторные наружные блоки предполагают наличие управляющей платы. В других случаях система электроники располагается во внутреннем устройстве, чтобы не допустить ее поломки из-за изменений температуры и уровня влажности.

Вентилятор служит для того, чтобы вовремя охлаждать конденсатор. Если речь идет о бюджетных моделях, он будет иметь одну скорость вращения, в более дорогих же она зависит от того, какая температура воздуха снаружи. Чаще всего у вентиляторов имеется 2–3 скорости, которые регулируются довольно плавно.

Что касается радиатора, именно за счет него происходит охлаждение и конденсация фреона. Фильтр фреона же обеспечивает защиту от медной крошки и других элементов, засоряющих кондиционер в процессе установки и эксплуатации. Однако если в процессе монтажа были допущены ошибки, то внутрь может попасть значительное количество грязи, с которой не справится даже данная система.

Защитная крышка прячет клеммник, а в некоторых случаях и соединения на штуцерах, к которым, в свою очередь, подведены соединители обоих блоков кондиционера.

Распространенные ошибки

Часто наружный блок кондиционера устанавливают без предварительных замеров, что приводит к образованию перекоса. Неровное расположение конструкции приводит к стеканию конденсата вместо отвода по дренажной трубе. Еще одной распространенной ошибкой является установка внешнего блока над обогревательными приборами либо в помещении, где используется техника, излучающая высокочастотные электромагнитные волны.

Источники

  • https://MoyBalkon.com/remont/kondicioner
  • https://sovet-ingenera.com/vent/cond/kak-ustanovit-konditsioner-na-lodzhii.html
  • https://hozzi.ru/remont/ustanovka-konditsionera-na-balkone
  • https://balkonoved.ru/remont-i-otdelka/ustanovka-konditsionera-na-balkone
  • https://kondicionershik.ru/ustanovka-kondicionera-na-balkone/
  • https://svklim.ru/statii/osobennosti-ustanovki-konditsionera-na-zasteklennom-balkone-ili-lodzhii/
  • https://ruclimatexpo.ru/conditioners/ustanovka-konditsionerov/ustanovka-konditsionera-na-zasteklennom-balkone-lodzhii.php
  • https://sovet-ingenera.com/vent/cond/kondensat-ot-naruzhnogo-bloka-konditsionera.html

Проверка давления и герметизации

Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.

Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

Однако попадаются и полупустые экземпляры (экономят фреон).

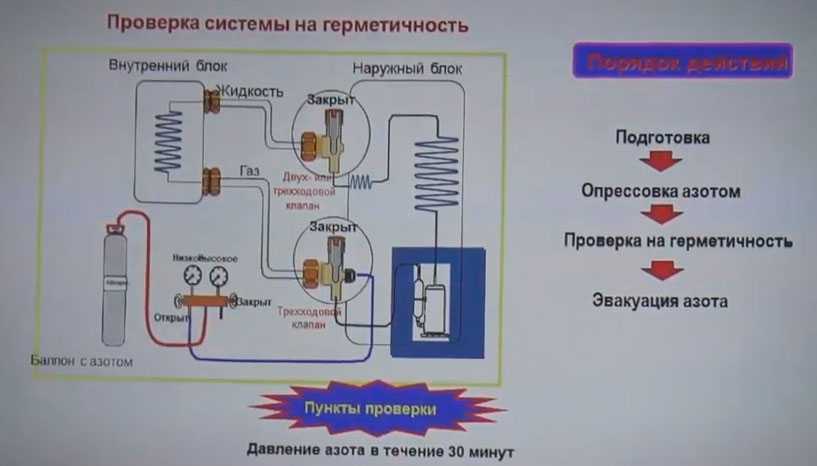

Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?

При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.

Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.

Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

Подключение трубок фреономагистрали

Переходим к этапу подключения коммуникаций.

Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.

Если богаты динамометрическим ключом, то лучше применить его.

Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:

1/4 – 16-20Нм

3/8 – 35-45Нм

1/2 – 45-55Нм

Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.

Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.

Ошибка №8Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.

В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

Ошибка №9Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.

Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.

Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.

Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

Далее пропускаете магистраль через сквозное отверстие наружу.

Выводы и полезное видео по теме

Чтобы лучше представить себе весь процесс, предлагаем понаблюдать, как сплит-систему устанавливают профессионалы:

А на этом видео подробно описан самый ответственный этап – развальцовка медных трубок:

Подводя итог, отметим, что самостоятельно установить сплит-систему на несущую стену вполне возможно, и штробить её не придется. Если же вы не смогли найти часть оборудования, либо не уверены в своих силах, попробуйте договориться о частичном монтаже с мастерами. Например, вы можете сами установить блоки, а прокладку трассы доверить специалистам, либо и соединить всё самостоятельно, а мастеру оставить лишь вакуумирование, дозаправку и первый запуск.

А как вы планируете устанавливать кондиционер? Считаете ли вы допустимым штробить несущие стены? Возможно, у вас есть опыт монтажа сплит-системы? Ждем ваших дополнений, вопросов и впечатлений в блоке для обсуждений, расположенном ниже.
