Установка

Правила монтажа вентиляционных дефлекторов отображены в нормативном документе СНиП 41012003, в котором указаны их допустимые размеры и высота места крепления.

Место соединения дефлектора с шахтой может быть:

  • фланцевым – готовое круглое или квадратное изделие с отверстиями для болтов, обеспечивающее герметичность соединению;
  • прямоугольным – применяется в случае квадратного основания дефлектора;
  • круглым – самым распространенным, ввиду более частого применения круглого типа основания.

Рекомендации по установке:

  • вентустановка должна быть доступна для воздушных потоков различного направления;
  • высота конструкции должна превышать высоту конька кровли на 1,5 м. (оптимальная высота для лучшего КПД);
  • не устанавливаться в зоне аэродинамических теней (глухое пространство между зданиями с образованием крутящихся воздушных потоков).

Поставляться дефлекторы могут как в собранном, так и в разобранном состоянии, поэтому перед установкой следует сначала собрать его.

Сделать это возможно своими руками всего в несколько шагов:

  • нижнюю часть установить на вентотверстие, закрепить его болтами или гайками;
  • далее крепится диффузор (с помощью хомута);
  • крепление колпака с обратным конусом или без, с помощью кронштейна.

Но если совпадение по каким-то причинам проблематично, то имеющееся отверстие возможно уменьшить с помощью заранее раскрученной и намотанной на него проволоки из стали.

На что обратить внимание

  • Так же дефлектор должен отвечать всем параметрам конструкции, принятым в документе ТУ 36233780.
  • Если предполагается выброс агрессивных воздушных масс, то не используется дефлектор из оцинкованного железа.
  • Для уменьшения тяги во время сильного ветра целесообразным будет установка задвижки перед дефлектором.
  • Предварительный просчет температуры воздуха из вентотсека позволит правильно подобрать материал, из которого изготовлена установка.

Ремонт

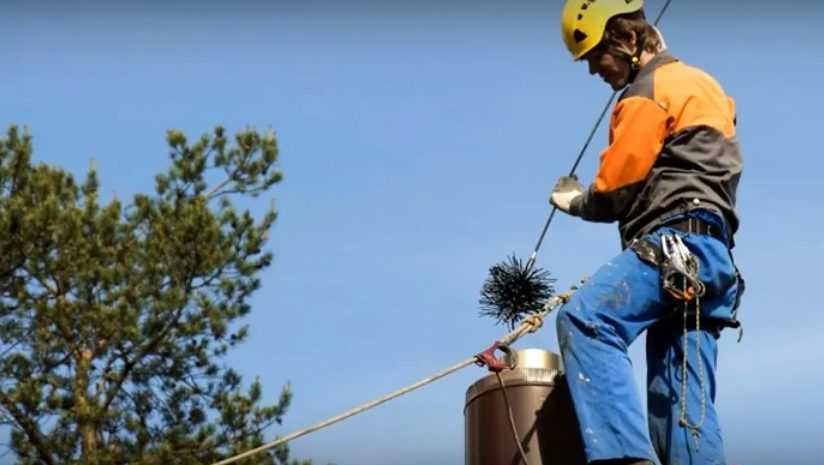

За правильным функционированием вентсистемы, как и любого прибора, следует следить.

О неисправности системы расскажут:

  • запах сырости, гнилостности, прения;
  • появление грибковых поражений плесени в соответствующих местах с повышенной влажностью (за раковиной, в ванной, за шкафами, тумбами столов), так и на открытых местах (на стенах, потолках);
  • образование конденсата (на окнах, стенах, поверхности мебели);
  • сырость и прохлада — особенно чувствуются по хранящимся в помещении вещам;
  • трудности поступления кислорода и, соответственно, затруднение дыхания;
  • сама система может издавать гул или глухие хлопки, источать горелый запах.

От качественной работы всей вентиляционной системы зависит не только внутренний микроклимат помещения, но и безопасность нахождения в нем, ведь продукты сгорания могут начать скапливаться и провоцировать осложнения в работе дыхательных путей.

Если вы заметили появление данных признаков, необходимо провести диагностику, выявление и устранение причин выхода из строя вентиляции.

Диагностика неисправностей

Несомненно, обращение к услугам специалиста в данном вопросе является наиболее приоритетным.

Но возможно провести и предварительное диагностирование с помощью одного из способов:

  1. в одной из комнат приоткрывается окно/форточка. А к решетке вентиляции подносится бумажный лист. Он засасывается и удерживается на решетке при нормальном функционировании.
  2. Чтобы получить более точный результат, поможет использование специального прибора – анемометра. С его помощью производят замер скорости воздухопотока.
    Соотнеся его с диаметром шахты, получают точный расчет потока из данных специальной таблицы.
    Или с помощью формулы: Q = V * S * 360
    V – показания анемометра;
    S – площадь вентотверстия;
    Q – объем проходящего потока.

Полученный результат сравниваем с принятыми нормами циркулирования:

  • в кухонном помещении – 60 куб.м/час.;
  • в ванной и туалетной комнате – 25 куб.м/час.

Теперь перейдем к рассмотрению наиболее часто встречающихся причин поломок, это:

  • неправильный монтаж установки;
  • несоответствующая эксплуатация;
  • игнорирование профилактических мероприятий;
  • механические повреждения;
  • процесс коррозии;
  • снижение износостойкости;
  • образование пробки из мусора;
  • компрессор недостаточной мощности или его поломка;
  • неэффективность фильтров и др.

Перечисленные причины могут привести к выходу из строя вентсистемы и нарушению всего циркуляционного процесса.

Своими силами рекомендуется проводить лишь мелкий ремонт, профилактику и очищение стенок вентшахты, без серьезного вмешательства и демонтажа конструкции.

Характеристики популярных моделей дефлекторов

Сегодня для отопителя можно подобрать разные типы дефлекторов, поэтому хотелось бы рассмотреть классификацию и особенности каждого вида такого устройства. Дефлекторы бывают разной формы, а именно – плоские, полукруглые,  с крышкой, с двускатной щипцовой крышей.

Установка первого варианта, как правило, осуществляется на зданиях, которые построены в стиле модерн. Если речь идет о типичных современных домах, то чаще всего используются полукруглые модели дефлекторов.

В случае, когда человек проживает в такой местности и при таких условиях, что наблюдаются серьезные осадки на протяжении всего года, а особенно много снега зимой, то лучше всего применять щипцовую крышу дефлектора.

Теперь можно рассмотреть вопрос по поводу того. Из каких материалов чаще всего изготавливают дефлекторы на дымоходную трубу. Как правило, большинство таких устройств, производят из оцинкованного железа или меди.

Хотя в нынешнее время наблюдается тенденция, когда все чаще и чаще можно увидеть образцы, созданные из жаростойкого полимера и покрытые качественной, устойчивой ко многим возможным вредным факторам, эмалью. Если вытяжной канал для котла созданный таким образом, что отсутствует прямой контакт с горячим воздухом, то вполне реально использовать даже колпак из обычного пластика.

На отечественном рынке наиболее популярными и распространенными являются:

  • «Дымовой зуб»;
  • «Звезда Шенард»;
  • Дефлектор шаги, имеющий вращающийся механизм;
  • «Устройство Григоровича».

В первую очередь нужно определиться с материалом, который планируется использовать. Лучше всего подойдет нержавеющая сталь или железо, а также медь. Данные металлы достаточно стойкие к всевозможным погодным условиям, в частности к осадкам и резким изменениям температуры.

Так выглядят дефлектор на дымоход

Проводя расчет надо помнить, что высота такого устройства должна составлять примерно 1,5 – 1,8 часть от общего внутреннего диаметра трубы, а ширина соответственно около 1,9.

После того, как был проведен расчет, можно приступать непосредственно к монтажу, который состоит из таких этапов:

  1. Чертится развертка основных элементов на обычном картоне с помощью маркера или фломастера;
  2. Выкройка перемещается на металл, после чего вырезаются нужные детали;
  3. Все элементы соединяются между собой. С такой целью можно использовать либо сварку, либо какие-то крепежные детали;
  4. Из металла производится специальный кронштейн, который необходим для того чтобы установить на поверхности воздуховода непосредственно сам колпак;
  5. В конце собирается колпак.

Модели дефлекторов отличаются как размерами, так и чувствительностью к ветру. Наиболее популярны такие модели, как ЦАГИ, Ханженкова, Вольперта-Григоровича, «Дымовой зуб», «Капюшон» он же «Сачок», «Шенард». Первая из этих моделей — разработана в аэродинамическом институте им. Жуковского.

Чаще ЦАГИ используют в вентиляционных системах ввиду затруднений, возникающих при очистке устройства от сажи. Вторая модель по сути тот же ЦАГИ, но несколько усовершенствованный изобретателем. По сути, это дополнительный цилиндр вокруг трубы с крышкой-зонтом, погруженной внутрь цилиндра на определенное расстояние.

Дефлектор Волперта-Григоровича хорошо зарекомендовал себя в качестве усилителя тяги на дымоходах. Он эффективно работает в районах с преобладающими низовыми ветрами. В конструкцию входят 2 цилиндра — нижний с двумя отводящими патрубками и верхний с крышкой. «Дымовой зуб» монтируют в специально предусмотренную в дымоходе дверцу. За счет того, что в конструкцию входят 2 ручки можно регулировать приток воздуха.

Крышки для дымников делают самой разной формы. Иногда их покрывают жаростойкой эмалью. Отдельные экземпляры выглядят очень декоративно

Дефлектор «Капюшон» имеет поворотную конструкцию. Состоит из полукруглого желобообразного уловителя воздуха, водруженного на поворотный шток, вмонтированный внутрь трубы. Увеличение мощности тяги посредством установки дефлектора-флюгера происходит за счет турбулентности, возникающей при ветровой нагрузке.

5 Правила утепления

Внутренняя термоизоляция не только предотвращает появление конденсата, но и значительно улучшает аэродинамические характеристики системы в целом, делая ее функционирование более эффективным. Кроме того, конструкцию можно утеплить снаружи — это необходимо для повышения рабочих параметров вентиляционного канала. Внешняя теплоизоляция системы имеет ряд преимуществ:

  1. 1. Уменьшает теплоотдачу, что положительно действует на уровень тяги.
  2. 2. Снижает шум и вибрации, сопровождающие работу системы.
  3. 3. Минимизирует риск появления плесени и наледи из-за чрезмерной влажности.
  4. 4. Риск возгорания сводится к минимуму.

Выбирать термоизоляционные материалы необходимо, учитывая определенные факторы. Некоторые из них:

  1. 1. Габариты вентиляционной шахты на кровле, ее строение.
  2. 2. Показатели проводимости тепла используемых материалов.
  3. 3. Присутствие точки росы.
  4. 4. Температурные различия между внутренней основой и строением комплекса вентиляции.

Следует обратить внимание, что на кирпичных системах не образуется конденсат, поэтому проводить их термоизоляцию совсем необязательно. Для внешнего утепления зачастую используются плиты для фасада на основе гипсошлака и так далее

Процесс состоит из нескольких этапов:

  1. 1. Сначала проводится подготовка поверхности — очистка, демонтаж слабых участков. Затем ее обрабатывают грунтовкой.
  2. 2. Для крепления плит используется специальная клеящая смесь. С ее помощью выполняется окантовка и монтаж нашлепка.
  3. 3. Затем устанавливают фасадные дюбеля. Это делают после полного отвердевания клеящей смеси.
  4. 4. Установка укрепляющей основы, сделанной из клея и материалов на основе стеклоткани.
  5. 5. После высыхания клея поверхности обрабатываются грунтовкой. Затем осуществляется отделка штукатуркой.

Правила выбора защитного зонта

Чтобы выбрать подходящее устройство, нужно учитывать его назначение и возлагаемые на него функции.

При выборе вентиляционного зонтика учитывайте следующие характеристики:

  • Габаритные размеры. При подборе по этому параметру помните, что ширина должна быть на 100 мм больше поверхности для установки конструкции.
  • Учитывайте температуру воздуха и газов, выводимых через дымоход. Для этого нужно знать температуру в помещении, из которого идет вентканал. При выборе воспользуйтесь помощью специалиста.
  • Расход воздуха рассчитывается отдельно. Для этого нужно знать количество установленного оборудования (духовых шкафов и плит), мощность приборов и объем помещения.
  • Сопротивление и скорость воздушных потоков. Нормальный воздухообмен колпака должен быть в пределах 0,8-1,5 м/с. При меньшем воздухообмене существенно снижается эффективность вентиляционной системы.

При выборе обязательно учитывайте конфигурацию дымохода и разновидность котельного оборудования. По форме зонт должен повторять сечение трубы. На круглые трубы устанавливают колпаки с круглым основанием.

Если в качестве нагревательного оборудования используется газовый котел, то выводимые продукты горения насыщены водяным паром. При их соприкосновении с зонтом образуется конденсат, который в зимнее время формирует наледь. Именно поэтому для установки на дымоход подходит только сопло, в верхней части которого есть отверстие.

Этапы монтажа вентиляционного выхода

Когда спроектировано место выхода вентиляции, переходят к главной части работы – монтажу. Установка вентиляционной трубы над крышей проходит в несколько этапов:

  • перед началом всех работ место установки очищают от влаги и загрязнений;
  • делают разметку, которая соответствует диаметру выходной трубы;
  • при помощи специального инструмента вырезают отверстие в каждом слое кровли (сначала в кровельном покрытии, потом в следующих слоях гидроизоляции и утеплителе);
  • используя жидкий герметик, крепят уплотнительную прокладку;
  • сверху на прокладку крепят проходной элемент и крепят к кровле, используя саморезы;
  • строго вертикально устанавливают и фиксируют при помощи крепежа трубу воздуховода.

Гидроизоляция вентиляционного вывода – один из важнейших этапов работИсточник plotnikov-pub.ru

Завершив основные этапы монтажа вентиляционного выхода, проводят дополнительные работы и устанавливают вспомогательные устройства.

Важные моменты монтажа

Когда монтируют верхнюю часть вентиляционной системы, то учитывают материал, из которого произведена кровля. Отталкиваясь от этого фактора, монтаж может немного отличаться между разными кровельными материала. Например, если монтируют проход вентиляции через кровлю из металлочерепицы, применяют гибкий лист для гидроизоляции этого участка. Это связано с тем, что заполнить все неровности и исключить возможность попадание влаги может только гибкий материал.

Также учитывается, что верхние элементы вентиляции выходят на улицу. Поэтому они подвергаются воздействию факторов окружающей среды (например, перепады температуры), из-за которых могут выйти из строя отдельные части или вся система вентиляции в доме. Для предотвращения влияния природных факторов и увеличение срока эксплуатации изделий, производят теплоизоляцию.

На рынке представлены товары, которые изготовляются с теплоизоляцией, но их стоимость выше обычных изделий. При установке простых вариантов, утепляют специальными материалами.

Порядок и схема монтажа вентвыводаИсточник stroyfora.ru

Пенопропиленовая скорлупа – один из распространённых изоляционных материалов для утепления верхних частей вентиляции с рядом преимуществ. Утеплитель надевают на трубы и закрепляют проволокой в местах швов. Иногда швы сразу оснащаются специальными защёлками для удобства монтажа и образования защитной конструкции.

Чтобы утеплить вентиляционные трубы на крышу, используют и другие утеплители. Главное условие – соблюдение технических норм и требований безопасности.

Когда заканчивают работу с уплотнителем, применяют уплотнители. В конце производят хорошую фиксацию материала, чтоб его не повредил дождь или ветер.

Некоторые вентиляционные выводы продаются практически в готовом виде – их требуется только подключить и загерметизировать под кровельное покрытиеИсточник optimum-ng.ru

Дополнительное оборудование, повышающее производительность вентиляционной системы

Чтобы повысить эффективность вентиляционной системы, устанавливают дополнительное оборудование.

Устройства:

  • Дефлекторы. Насадки устанавливают для понижения давления и увеличения тяги, которая происходит в результате удара ветра в боковые стенки. Их монтируют на крайних верхних точках вентиляционной системы.
  • Аэраторы. Улучшают циркуляцию воздуха между внешним кровельным покрытием и слоем теплоизоляции. Их часто применяют, когда не достаточно естественной тяги, увеличивается влажность и плохо обменивается воздух.
  • Козырьки. Один из частей специального колпака, защищающий вентиляционный выход от попадания инородных предметов.
  • Капельники. Вторая часть колпака. Отводит дождевую и талую воду от козырьков, не давая влаге попадать внутрь трубы.

Видео описание

Наглядно процесс закрепления трубы на крыше, показан в видеоролике:

Вентиляционный выход для металлочерепицы

Часто вместе с выводом вытяжки на крышу через металлочерепицу проводят работы по созданию вентиляцию для самой крыши. Кровельная вентиляция также важна для всего дома. За все время эксплуатации кровли, между ее слоями накапливается конденсат, который может разрушать материал.

Чтоб обеспечить кровлю циркуляцией воздуха, создают вентиляционный выход для металлочерепицы. Есть несколько методов монтажа вытяжки, одним из которых является соединение к основному воздуховоду при помощи гофрированной трубы.

Вывод вытяжки на крышу требует профессионализма. Чтобы из помещений дома уходили неприятные запахи, а вентиляция служила долгое время, нужно соблюдать даже самые незначительные правила.

Порядок изготовления дефлектора ЦАГИ

Не менее распространенным является устройство, разработанное в Центральном аэрогидродинамическом институте (ЦАГИ). Благодаря несложной конструкции, не составит труда изготовить такой дефлектор своими руками.

Подготовка чертежей и лекал

Первоначально готовятся чертежи, при составлении которых производят расчет размеров изделия. За основу берут диаметр дымохода, обозначаемый символом d. При проектировании изделия используют такое соотношение размеров:

  • размер широкой части диффузора – 1,25d;
  • диаметр кольца – 2d;
  • высота кольца – 1,2d;
  • расстояние от нижней кромки кольца до узкой части диффузора – d/2;
  • высота диффузора – d/2 + 1,2d;
  • ширина зонта – 1,7d.

От того, насколько правильно будут сделаны лекала, зависит легкость сборки изделия из элементов, созданных по таким шаблонам, а в дальнейшем это скажется на эффективности конструкции. Необходимо подготовить лекала для следующих деталей:

  • диффузор;
  • входной патрубок;
  • кольцо;
  • зонт.

Особенности создания шаблонов диффузора и зонта

Для изготовления лекала диффузора необходимо сделать правильный расчет, благодаря которому получится фигура с необходимым контуром. Для этого нужно воспользоваться вариантом создания усеченного конуса. В качестве данных, на которых будет строиться расчет, берут следующее:

  • диаметр дымохода – d1;
  • диаметр окружности, на величину которой увеличивается диффузор в широкой части – d2;
  • высота диффузора – H.

С лекалом для зонта проще. Необходимо нарисовать круг, диаметр которого будет равен 1,7d. Далее – две линии радиуса таким образом, чтобы угол между ними составил 30°. Затем вырезать из картона лекало, не забывая вырезать область, находящуюся между двумя линиями радиусов.

Шаблоны для внешнего кольца и входного патрубка имеют прямоугольную форму, поэтому их сделать не составит труда.

Порядок работ по изготовлению дефлектора ЦАГИ

После подготовки шаблонов начинается работа с металлом. Изготавливая дефлектор на трубу своими руками, делают следующее:

  1. Посредством лекал рисуют необходимые контуры деталей на металле. При этом добавляют в местах нахлеста по 20 мм. Линии наносят специальным мелом или простым карандашом.
  2. Ножницами по металлу вырезают детали по нанесенному контуру в развернутом виде.
  3. Посредством ножовки режут на куски необходимой длины металлические полосы либо уголок из металла – эти отрезки будут использоваться для скрепления деталей конструкции, сделанных из оцинкованного железа.
  4. Вырезанные элементы сгибают надлежащим образом, в местах нахлеста делают отверстия, а края фиксируют при помощи заклепок.
  5. Далее изделие собирают – элементы в местах наложения друг на друга сверлят, через полученные отверстия детали закрепляют относительно друг друга заклепками.
  6. Крепление к дымоходу конструкции можно подготовить в двух варианта – сделать отверстия для крепежа во входном патрубке или дополнительно из металлической полосы сделать стяжной хомут, для которого понадобятся болт с гайкой.

Что это такое и для чего он нужен

Благодаря грибкам, установленных на кровле зданий, осуществляется удаление из комнат углекислого газа, нежелательных запахов и излишней влаги.

Нормальное проветривание необходимо для поддержания в доме здорового и комфортного микроклимата. Выводя отработанный воздух, грибки защищают воздуховоды от попадания в них дождя, снега, мусора, насекомых и мелких животных. При этом, современные конструкции предотвращают образование обратной тяги при сильном ветре.

Как устроен грибок

Это сооружение устанавливается на крышу здания в соответствии со строительными нормами и правилами.

Состоят грибки для вентиляции из таких частей:

  • колпак,
  • труба для отвода газов,
  • проходной узел,
  • гофрированной трубы для соединения с горизонтальными участками воздуховода,
  • аэратор,
  • изоляционный слой,
  • вентилятор для удаления воздуха при снижении тяги,
  • дефлектор,
  • крепеж.

Грибки являются обязательным элементом конструкции строений, где находятся люди или хранятся материалы, восприимчивые к сырости.

Принцип работы

В основе строительства вентиляционной системы лежит свойство теплого и легкого газа подниматься вверх, а холодного — опускаться вниз. Чем больше расстояние между объектом, производящим загрязненный воздух и верхним срезом воздуховода, тем сильнее тяга и эффективнее очистка помещений.

Для предотвращения образования льда вытяжную трубу и зонтик утепляют различными способами.

Виды форма и конструкции

По своему предназначению грибки подразделяются на обычные и термостойкие. Обычные используются для вытяжки воздуха из санузлов, кухонь и погребов. Устойчивые к нагреванию устройства ставят на трубах, отводящих продукты горения от котлов и печей. Размеры воздуховодов и колпаков напрямую зависят от объема отводимых газов. Их диаметр варьируется в пределах 100-300 мм.

Самые простые и недорогие конструкции представляют собой трубу, сверху которой закреплен зонт, изготовленный из листового металла. Современные изделия более практичны и эстетичны. Они изначально приспособлены для крепления на наклонной и плоской кровле, имеют стакан для сбора конденсата, слой утеплителя, предотвращающий образование льда.

Преимущества и недостатки

Установка грибков на вентиляционной системе позволяет выводить воздух эффективно, независимо от площади скатов и погодных условий.

Преимущества этих конструкций следующие:

  • использование современных легких и прочных материалов,
  • предотвращение попадания в воздуховод посторонних предметов и жидкостей,
  • изоляция магистрали от обратной тяги и печного дыма.

Что касается недостатков, то модули, изготовленные в заводских условиях, стоят дорого. Это сказывается на смете строительства, когда нужно установить несколько грибков.

Срок службы и примерная цена

Если не брать в расчет экстремальные ситуации, связанные с механическим воздействием на грибок (ураган, падающие ветки), то эти изделия имеют длительный срок эксплуатации.

Он зависит от нескольких факторов:

  • устойчивость к коррозии,
  • прочность,
  • наличие стакана для влаги,
  • качество установки,
  • состояние теплоизоляции.

Наиболее простая конструкция из асбестоцементной трубы и жестяного зонтика прослужит не менее 15 лет. Современные изделия из полимерного пластика с УФ защитой будут выполнять свои задачи на протяжении 50 лет и более.

Распространённые ошибки

Перед обустройством вентиляции на кровле следует изучить распространенные ошибки, которые часто допускают новички.

Список распространенных ошибок при обустройстве вентиляции кровли:

  • пренебрежение правилами СНиП;
  • выбор неподходящих систем для вентиляции;
  • несимметричное расположение вентиляционных каналов;
  • неправильный расчет пропускной способности вентиляции;
  • пренебрежение расчетами теплового баланса;
  • ошибки в проведении монтажа.

Также распространены оплошности в использовании материала для гидро- и пароизоляции. Ошибки при применении гидроизоляции или пароизоляции связаны с тем, что пользователи путают предназначение материалов.

Если перепутать назначение изделий, можно столкнуться с некоторыми проблемами:

Использование вместо гидроизоляции пароизоляционной пленки. Пароизоляция способна целиком исключить проникновение влаги. Если она будет установлена поверх утеплительного материала, попадающая влага останется в утеплителе. Через некоторое время утепляющий материал перестанет выполнять поставленные задачи, и владельцы дома столкнутся с большими потерями тепла.

Некоторые пользователи допускают ошибки в количестве вентиляционных слоев, которые требуются для обустройства определенного кровельного материала. Например, тыльная сторона металлочерепицы не переносит контакт с конденсатом. По этой причине между кровельным материалом и слоем гидроизоляции должен присутствовать зазор вентиляции.

Чтобы обустроить вентиляционный зазор, необходимо создавать обрешетку не сплошного типа, а брускового. В ней должны оставаться промежутки для циркуляции воздуха. Если жидкость проникнет под крышу снаружи, за счет подобного слоя она устранится через конек.

Решетка вместе с контробрешеткой будут образовывать воздушную прослойку, которой достаточно для выхода скоплений конденсата наружу. В качестве гидроизоляции применяются специальные антиконденсатные пленки, которые не позволяют выпускать пары из утеплительного слоя под крышу.

Чтобы обеспечить уход влаги из теплоизоляции, потребуется создание второго вентиляционного слоя с обеспечением воздушной подушки, которая будет располагаться между слоем утеплителя и антиконденсатной пленкой. Не допускается укладка диффузных и супердиффузных мембран, так как они предназначены для пропуска паров под кровлю. Для металлочерепицы подобные действия чреваты коррозией.

2 Требования к вентканалам

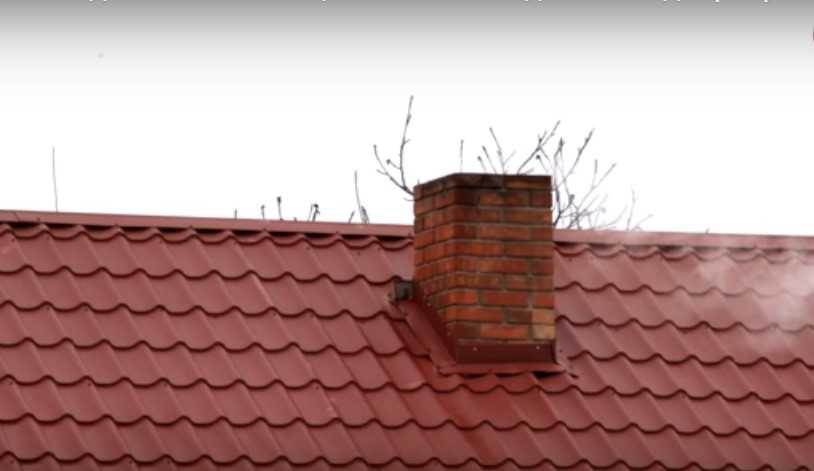

Вытяжная шахта — техническая конструкция, благодаря которой осуществляется воздухообмен помещения с наружной средой. Именно с ее помощью внутрь постройки попадает чистый воздух, а наружу выходят отработанные продукты человеческой жизнедеятельности, а также живых существ, находящихся внутри.

Из-за больших габаритов конструкции установка каналов зачастую проводится в многоквартирных домах. Подобная практика менее востребована для частного сектора, популярна преимущественно в постройках, высотой 2 и более этажей. Все вентиляционные каналы должны соответствовать определенным требованиям. Среди них:

  1. 1. Должны формировать свободный проход воздуха в том количестве, которое предусмотрено проектной документацией.
  2. 2. Система должна оборудоваться из негорючих материалов.
  3. 3. Быть полностью герметичной.
  4. 4. Полностью соответствовать всем имеющимся гигиеническим и санитарным нормам.

Установка дефлектора вентиляции

Для повышения тяги в приточных каналах вентиляционного назначения лучше всего использовать дефлекторы Цаги. Они характеризуются простой конструкцией. Поэтому их можно быстро изготовить своими руками.

Рассматриваемый колпак может обладать различным сечением. Он оснащен специальным цилиндром. Чтобы добиться бесперебойной работы устройства он должен быть установлен на расстоянии от ста до ста шестидесяти сантиметром выше кровли.

Конструкция данного устройства состоит из:

  • зонтика;
  • корпуса;
  • набора кронштейнов;
  • специального диффузора;
  • входного патрубка.

Установка прибора не требует сильных усилий. Справиться с ней достаточно легко

Важно осуществить монтаж устройства в зоне свободного продува. Категорически нельзя монтировать дефлектор в аэродинамической тени, которую создают расположенные рядом постройки

Устройство ставится на верхнюю часть канала. Нижний цилиндр фиксируется болтами. Посредством кронштейнов крепится диффузор. Колпак компонуется на фиксаторов

Важно, закрепить каждую деталь устройства надежно. Обязательно проверьте работу задвижки, которая позволит регулировать тягу при сильно ветре

Правильное выполнение всех рекомендаций позволит вам создать эффективно работающий вентиляционный канал. Отметим, что дефлекторы Цаги также можно применять для оснащения дымоотводящих труб.

Утепление вентиляционных труб

Вентиляционные трубы необходимо утеплять на чердаке и над уровнем крыши. Производится эта процедура во избежание скопления конденсата, который будет скапливаться на внутренних стенках и стекать вниз. Так как стыки вентиляционных труб не делаются герметичными, влага проникнет на несущие конструкции, испортит отделку и приведет к постепенному разрушению здания. Да и сами вентиляционные каналы страдают от соприкосновения с влагой, если они сделаны из оцинкованной трубы.

Зимой просвет вентканала зарастает инеем и буквально за месяц стандартная труба 15 см диаметром полностью закроется.

Появление конденсата в вентканалах неизбежно: люди выдыхают водяные пары, моют посуду, купаются и стирают. При этом в воздух выделяется влага. Влажность теплого воздуха жилого дома может достигать 100%. Соприкасаясь с прохладной поверхностью вентиляционных шахт, вода оседает на ней.

Для предотвращения этого процесса и проводят утепление вентиляционных труб на чердаке. Здесь проходит граница между теплым воздухом дома и холодным не отапливаемого чердака.

Самый дешевый вариант утеплителя: минеральная вата. Она не горит, но при намокании полностью утрачивает свои качества. Проще монтируется гофра с утеплением минватой.

Пенопласт в виде специальных съемных «скорлупок» очень легко устанавливается и недорог. Но отлично горит, выделяя ядовитый дым, поэтому не рекомендуется для жилых домов.

Лучшие материалы для изоляции вентканалов: пенополиуретан, вспененный полиэтилен, пенополипропилен.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
