Узел прохода через кровлю: варианты устройства

Характеристики УП отечественного производства

УП под вентиляционные каналы должны изготавливаться по ГОСТу 15150. В этом документе указаны рекомендации по размерам УП и зазорам элементов при установке на кровле.

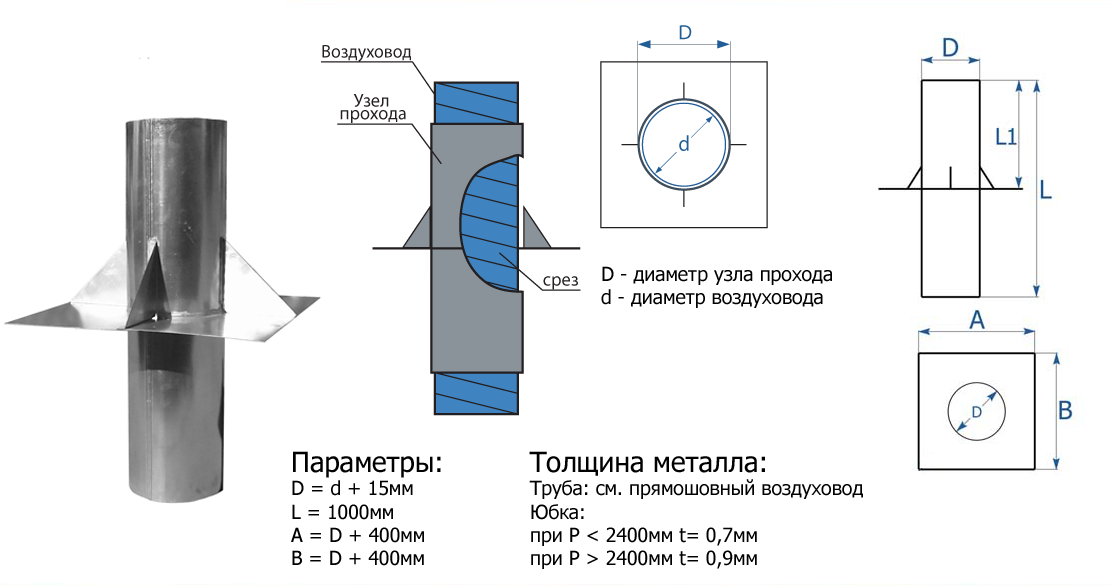

Размеры узла прохода

Промышленным серийным производством выпускаются различные по размерам и по форме УП. Основные требования, которые должны соблюдаться для вентиляционных узлов и элементов заключаются в следующем:

• узел должен быть изготовлен из металла не менее 1,19 мм толщиной;
• диаметр УП круглого сечения должен быть в пределах 10 – 12,5 см.
• узлы с прямоугольным сечением не имеют ограничений по размерам;
• узел должен быть обработан антикоррозийным покрытием;
• размер опорного кольца, должен превышать диаметр патрубка на 30-40 см;
• суммарная длина конструкции УП не должна, как правило, превышать 100 см (клапан не учитывается);

Узел прохождения воздуховода через крышу

Поскольку вентиляционная система работает как аэратор, прежде чем выбрать тип УП следует провести расчет схемы их установки и учесть параметры помещения:

• уровень влажности;
• степень загазованности;
• возможные наименьшие и наибольшие значения температуры в здании;
• содержание пыли и прочие.

Предназначение и монтаж узла прохода вентиляционной системы

Устройство

В кровельной системе присутствует несколько элементов:

• Отверстия, располагаемые под навесом кровли. Они обычно закрываются софитными решетками, которые обеспечивают защиту от попадания внутрь насекомых, грызунов и птиц. Также подобные отверстия располагаются вдоль конька. Детали позволяют циркулировать воздушным массам под кровлей. Отверстия под свесами можно заменить подшивкой, в которой присутствуют небольшие зазоры.
• Слуховые окна. Они располагаются во фронтоне и используются в качестве вентилирующих компонентов для чердачной зоны.
• Вентиляционный выход. Этот отрезок трубы применяется для присоединения вытяжного канала от общедомовой вентилирующей системы или проветривания чердака.

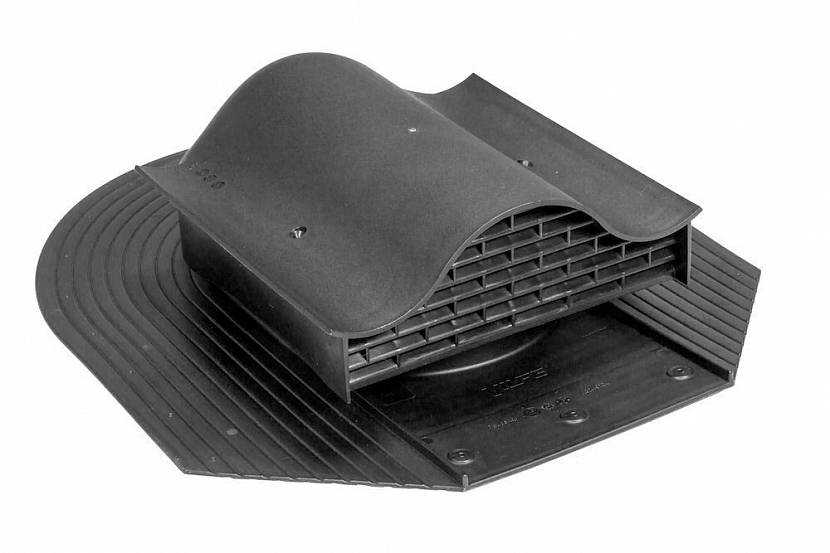

• Аэраторы. Другие названия элементов — дефлектор, флюгарка. Их врезают в кровлю рядом с коньком. Компоненты позволяют выводить воздух из-под кровли, выполняя аналогичную с отверстием под коньком функцию. Аэраторы применяются в том случае, когда снежный покров на кровле превышает 3 см, за счет чего заглушается вентиляционное отверстие под коньком.

Существует два типа аэраторов:

• точечный;
• линейный или непрерывный (располагаются по всей длине ската или конька).

Также аэраторы могут различаться по месту расположения. Существуют изделия, располагающиеся на коньке или скате. Элементы могут обладать формой «грибок» или черепица. Устройства могут изготавливаться из стали нержавеющего типа, однако на текущий момент востребованы вариации из полипропилена

Они обладают доступной ценой и привлекают внимание разнообразием в цветовом решении

На аэраторах присутствуют сменные элементы, которые называются проходкой. Подобная конструкция должна подбираться на основании используемого материала под кровлю.

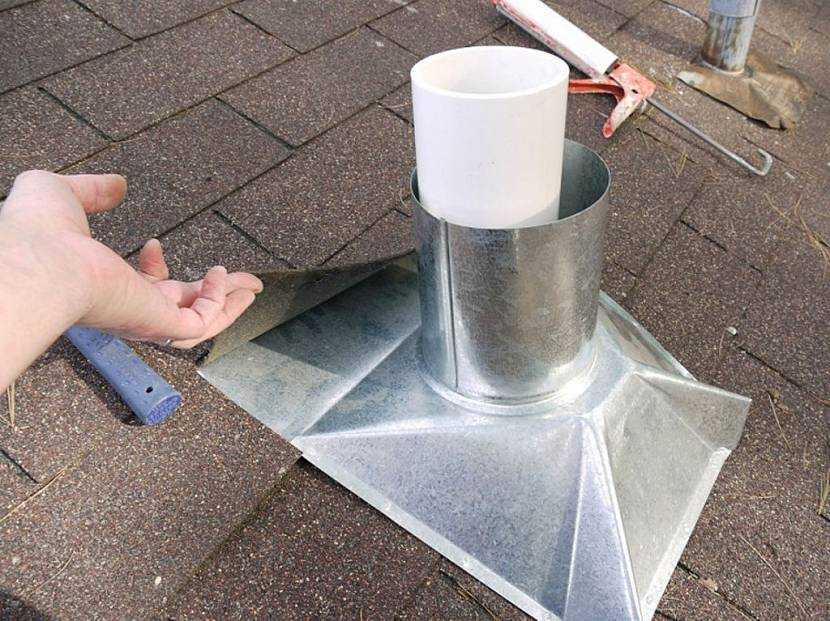

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать. . До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Этапы монтажа вентиляционного выхода

Когда спроектировано место выхода вентиляции, переходят к главной части работы – монтажу. Установка вентиляционной трубы над крышей проходит в несколько этапов:

• перед началом всех работ место установки очищают от влаги и загрязнений;
• делают разметку, которая соответствует диаметру выходной трубы;
• при помощи специального инструмента вырезают отверстие в каждом слое кровли (сначала в кровельном покрытии, потом в следующих слоях гидроизоляции и утеплителе);
• используя жидкий герметик, крепят уплотнительную прокладку;
• сверху на прокладку крепят проходной элемент и крепят к кровле, используя саморезы;
• строго вертикально устанавливают и фиксируют при помощи крепежа трубу воздуховода.

Гидроизоляция вентиляционного вывода – один из важнейших этапов работИсточник plotnikov-pub.ru

Завершив основные этапы монтажа вентиляционного выхода, проводят дополнительные работы и устанавливают вспомогательные устройства.

Важные моменты монтажа

Когда монтируют верхнюю часть вентиляционной системы, то учитывают материал, из которого произведена кровля. Отталкиваясь от этого фактора, монтаж может немного отличаться между разными кровельными материала. Например, если монтируют проход вентиляции через кровлю из металлочерепицы, применяют гибкий лист для гидроизоляции этого участка. Это связано с тем, что заполнить все неровности и исключить возможность попадание влаги может только гибкий материал.

Также учитывается, что верхние элементы вентиляции выходят на улицу. Поэтому они подвергаются воздействию факторов окружающей среды (например, перепады температуры), из-за которых могут выйти из строя отдельные части или вся система вентиляции в доме. Для предотвращения влияния природных факторов и увеличение срока эксплуатации изделий, производят теплоизоляцию.

На рынке представлены товары, которые изготовляются с теплоизоляцией, но их стоимость выше обычных изделий. При установке простых вариантов, утепляют специальными материалами.

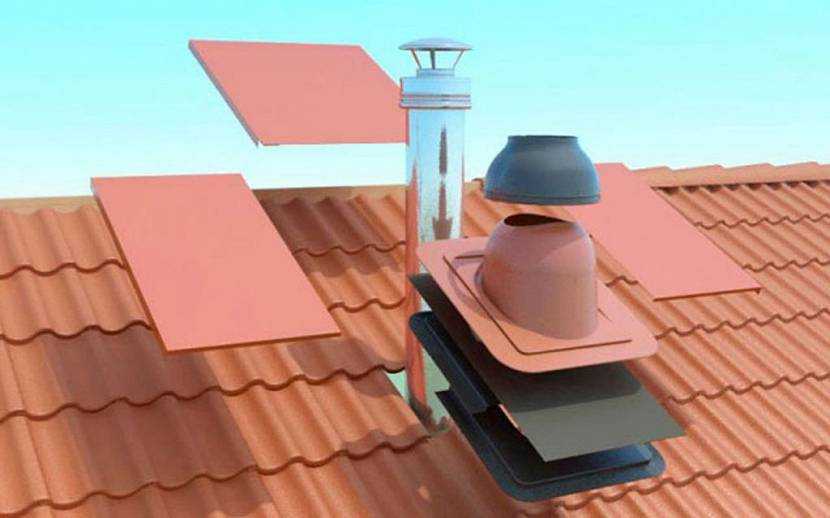

Порядок и схема монтажа вентвыводаИсточник stroyfora.ru

Пенопропиленовая скорлупа – один из распространённых изоляционных материалов для утепления верхних частей вентиляции с рядом преимуществ. Утеплитель надевают на трубы и закрепляют проволокой в местах швов. Иногда швы сразу оснащаются специальными защёлками для удобства монтажа и образования защитной конструкции.

Чтобы утеплить вентиляционные трубы на крышу, используют и другие утеплители. Главное условие – соблюдение технических норм и требований безопасности.

Когда заканчивают работу с уплотнителем, применяют уплотнители. В конце производят хорошую фиксацию материала, чтоб его не повредил дождь или ветер.

Некоторые вентиляционные выводы продаются практически в готовом виде – их требуется только подключить и загерметизировать под кровельное покрытиеИсточник optimum-ng.ru

Дополнительное оборудование, повышающее производительность вентиляционной системы

Чтобы повысить эффективность вентиляционной системы, устанавливают дополнительное оборудование.

Устройства:

• Дефлекторы. Насадки устанавливают для понижения давления и увеличения тяги, которая происходит в результате удара ветра в боковые стенки. Их монтируют на крайних верхних точках вентиляционной системы.
• Аэраторы. Улучшают циркуляцию воздуха между внешним кровельным покрытием и слоем теплоизоляции. Их часто применяют, когда не достаточно естественной тяги, увеличивается влажность и плохо обменивается воздух.
• Козырьки. Один из частей специального колпака, защищающий вентиляционный выход от попадания инородных предметов.
• Капельники. Вторая часть колпака. Отводит дождевую и талую воду от козырьков, не давая влаге попадать внутрь трубы.

Видео описание

Наглядно процесс закрепления трубы на крыше, показан в видеоролике:

Вентиляционный выход для металлочерепицы

Часто вместе с выводом вытяжки на крышу через металлочерепицу проводят работы по созданию вентиляцию для самой крыши. Кровельная вентиляция также важна для всего дома. За все время эксплуатации кровли, между ее слоями накапливается конденсат, который может разрушать материал.

Чтоб обеспечить кровлю циркуляцией воздуха, создают вентиляционный выход для металлочерепицы. Есть несколько методов монтажа вытяжки, одним из которых является соединение к основному воздуховоду при помощи гофрированной трубы.

Вывод вытяжки на крышу требует профессионализма. Чтобы из помещений дома уходили неприятные запахи, а вентиляция служила долгое время, нужно соблюдать даже самые незначительные правила.

Установка узлов прохода вентиляции через кровлю

В каждом здании при строительстве должна быть продумана и спроектирована система вентиляции, основным назначением которой является отвод загрязненного воздуха и приток внешнего. Вентиляция кровли из металлочерепицы и профнастила должна иметь такие же функции и служить аэратором. Вывод вентиляционных каналов осуществляется, как правило, через крышу здания, образуя в местах стыковки с кровлей конструктивный узел. Такой узел называется вентиляционным или узлом прохода (УП). Узел прохода монтируется на крыше и для каждой схемы вентиляции кровли или воздуховода имеет свою конструкцию и свои элементы. Кроме того УП работает как аэратор, может применяться для естественной и принудительной систем вывода воздуха.

Материалы для производства пластиковых труб

На строительном рынке предлагают вентиляционные трубы из нескольких видов полимерных материалов.

Потребителю предложены:

1. Трубы из поливинилхлорида (ПВХ) могут работать в температурном диапазоне от -30о до +70о Цельсия. Применяются преимущественно в бытовом и жилищном строительстве для отапливаемых и холодных помещений. ПВХ – негорючий, термопластичный материал, температура плавления 165-200 градусов. Хороший диэлектрик. Внутри имеет гладкую поверхность. Плохо переносит морозы, при температуре 15о ниже нуля теряет свои свойства.
2. Фторопластовые вентиляционные каналы (ПТФЭ) обладают высокой термостойкостью, выдерживают нагревание до 260о Цельсия. Воздуховоды используют для транспортировки воздушных смесей с высоким содержанием кислотных и щелочных ингредиентов. Фторопласт применяется в промышленности для изготовления сетей вентиляции высокой прочности.
3. Воздуховоды из полипропилена (ПП) выделяются доступной ценой, хорошо противостоят агрессивным компонентам воздушной среды: кислотам, щелочам.
4. Полиэтиленовые трубы (ПЭ или ПВД, ПНД) отличаются легкостью, гибкостью, эластичностью, но плохо противостоят отрицательным температурам. Материал проявляет нейтральный характер, не вступает во взаимодействие даже с кислотами. Полиэтилен не выделяет вредных веществ, считается абсолютно безвредным.

Трубы из полиэтилена рассчитаны на длительный срок эксплуатации. Внутренние гладкие поверхности практически не оказывают сопротивления движущимся по ним воздушным потокам.

Европейские страны признали ПП технически устаревшим материалом. В российской торговой сети все еще можно приобрести воздуховоды из полипропилена.

Трубы из полипропилена используются в магистралях для перемещения агрессивных газов, вызывающих коррозию металла

Покупка изделий из данного материала в жилой дом будет оправдана для применения в подсобных помещениях или при недостатке бюджетных средств.

Узел прохода через кровлю из профнастила

Узлы прохода вентиляции через кровлю из профлиста могут осуществляться с помощью Они обеспечивают надежность крыши, примыканий, ендов, герметизируемых выходов трубы. Для проведения работ на профнастил устанавливается фартук, располагающийся вокруг трубы. Его можно изготовить из металлических деталей, называемых Со всех сторон их нужно завести под профнастил на 200 мм.

В той области, где производится соединение с фартуком, укрывной материал уплотняется кровельным герметиком

Важно при этом правильно выполнить еще и кровельную гидроизоляцию вокруг трубы. Для этого можно использовать специальную мембрану, в месте прохода трубы в ней следует сделать крестообразный разрез

Лишняя часть материала вырезается, но следует оставить запас до 100 мм возле стенок трубы. На следующем этапе мембрану можно прикрепить к стенкам дымохода.

Этапы монтажных работ

Перед выводом труб вентиляции на крышу необходимо закончить работу над установкой разводки вентиляционной системы внутри здания. Сам воздуховод должен быть надежно зафиксирован. Перечень инструментов зависит от материала кровли дома. Для комфортного выполнения работ потребуется следующий основной перечень инструментов и материалов:

• зубило;
• электродрель;
• строительный уровень;
• лобзик (крайне желательно — электрический);
• набор отверток;
• утеплительный материал;
• ножницы по металлу или «болгарка»;
• маркер;
• метизы для фиксации;
• герметик;
• ветошь;
• проходной узел;
• средства индивидуальной защиты.

При выполнении самостоятельного монтажа вентиляционных выходов на крышу следует пользоваться собранным узлом прохода, тем самым значительно упрощая себе работу. Последовательность действий имеет следующий вид:

1. Разметка. Пользуясь маркером сделайте отметки по шаблону (зависит от сечения и размера трубы выхода вентиляции на кровлю) в месте, где будет выходить вентшахта.
2. Создание прорези. В кровле надо прорезать отверстие с помощью инструмента по обработке определенного кровельного материала (обычно это «болгарка»).
3. Удаление верхнего слоя кровли.
4. Сверление отверстий под крепление выходного сегмента вентшахты .
5. Разметка для монтажа узла прохода.
6. Создание пазов, в которые будут помещены саморезы в соответствии с ранее проведенной разметкой.
7. Монтаж проходного узла.
8. Его фиксация с помощью саморезов.
9. Установка вентиляционной трубы, закрепление её с помощью соответствующих метизов.
10. Изоляция всех щелей и отверстий.

Особенности установки

В ходе планирования и монтажа вентиляционной системы предварительно необходимо проверить расчеты на предмет соответствия техническим правилам. Настоятельно рекомендуется доверить проектирование профильным специалистам, разбирающимся во всех особенностях и технических нюансах здания.

На входе и выходе вентканала имеется разница между температурными показателями. Внутри канала происходит увеличение тяги из-за разницы температуры внутри помещения и за его пределами. В этом и заключается основная причина того, что в зимний период вентиляции свойственно работать с более высокой продуктивностью, нежели в летнее время.

Еще на этапе проектирования надо задуматься о теплоизоляции каналов, которые проходят под кровлей. Это требуется для того, чтобы со временем не уменьшалась воздушная тяга. Такое решение эффективно сказывается на защите каналов вытяжки от скопления влаги. В случае расположения вентиляционной трубы вдоль дымохода необходимо позаботится о ее обогреве (положительно меняется качество эксплуатации вентиляционной системы в целом). С другой стороны, здесь также есть свой минус. В подобных каналах тяга отличается, поэтому при неправильном составлении расчетов можно столкнуться с нарушением работы вентиляции.

Правильно оформленный вентиляционный вывод способствует эффективному кондиционированию внутри помещения. Самостоятельная установка не вызывает сложностей при условии предварительного ознакомления с особенностями выполнения работ.

Закрепление верхней части вентиляционного стояка

Последствия ошибок монтажа

Грамотная установка вентиляционной трубы на крыше является залогом полноценной работы всей системы. При несоответствии рекомендуемым нормам монтажа возникнут следующие негативные последствия:

• ослабление тяги;
• присутствие неприятных запахов в жилых помещениях;
• скопление влаги в комнатах;
• конденсат внутри системы;
• недостаток кислорода;
• появление на поверхности стен грибка;
• отложение копоти на облицовочных материалах, установленных на кухне;
• повышение интенсивности возникновения заболеваний у всех жильцов;
• подмерзание определенных элементов конструкций здания.

Правильность установки является основным фактором, который определяет полноценность воздухообмена и комфорт проживания.

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

• воздушного обмена в мансардном или чердачном помещении дома;
• монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
• подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

• угол ската крыши;
• вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
• тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

• не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
• конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
• для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
• в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Проведение работ по жесткой кровле

Для обустройства узла прохода вентиляционного канала через крышу, покрытую жесткими кровельными материалами (черепица, ондулин, профнастил и т.п.) используют квадратную конструкцию типа песочницы, заполненную теплоизолирующим материалом. На ней должна быть выполнена небольшая отбортовка, чтобы предохранить теплоизоляцию от контакта с влагой, попавшей непосредственно на трубу.

Вокруг металлической прямоугольной гильзы необходимо установить четыре детали фартука, которые в итоге охватят линию примыкания трубы к кровле со всех сторон. Сначала устанавливают нижнюю деталь, затем монтируют боковые, после этого можно ставить элемент фартука сверху. Горизонтальную часть детали фартука, расположенную выше остальных, следует завести под кровельный материал. Остальные, т.е. боковые и нижний элементы, монтируют поверх кровли.

Перед началом монтажа промышленного узла перехода вентиляции через кровлю рекомендуется изучить устройство этого элемента и учесть рекомендации производителя

Галстуком называют длинный кровельный желоб, который должен быть предусмотрен кровельной конструкцией. Довольно часто при монтаже узла вентиляционного прохода удается обойтись без такого элемента. Чтобы уточнить этот момент, рекомендуется проконсультироваться у опытного кровельщика.

Фартук можно приобрести готовый, но такую конструкцию несложно изготовить самостоятельно. Для этого используют оцинкованную кровельную жесть толщиной 0,5 мм. Нежелательно использовать более толстый кровельный материал, поскольку его будет сложнее согнуть, чтобы придать необходимую форму.

Перепад температур воздуха внутри и снаружи вентиляции может привести к выпадению конденсата внутри конструкции, поэтому рекомендуется утеплить часть вентиляционного канала

Но и тонкую жесть для этих целей брать не следует, поскольку она не обладает достаточной надежностью. Размер фартука должен соответствовать размерам волны материала, который использован для кровли. Для монтажа узла перехода под металлочерепицу вертикальную часть фартука изготавливают длиной как две кровельные волны, а горизонтальную часть- по трехкратной длине волны.

Эти размеры призваны создать достаточно большой заход фартука на горизонтальную плоскость трубы и наклонную плоскость покрытия, чтобы предотвратить попадание под материал кровли даже случайных брызг. Фартуки также монтируют с нахлестом устанавливаемого сверху элемента на расположенную ниже деталь. Оптимальным считается перекрытие элементов равное ширине одного из них, но такая позиция достижима не всегда.

Так, нахлест верхнего и боковых элементов фартука будет скрыто под материалом кровли, здесь сложно установить детали в правильной позиции. Но с наложением нижнего и боковых частей фартука такая проблема отсутствует, рекомендуется точно выдержать необходимые размеры.

Если есть необходимость, размеры деталей фартука после монтажа можно откорректировать с помощью ножниц по металлу. Отбортовку следует выполнять только для верхнего и боковых элементов. Для нижнего такой корректировки не нужно, поскольку влага с него сходит на скат крыши и, возможно, на галстук.

Если узел перехода для вентиляционного канала установлен правильно, то подкровельное пространство будет надежно защищено от осадков и воздействия влаги

Этот элемент может быть установлен поверх кровли, чтобы оптимизировать удаление влаги. В такой ситуации на нижней детали фартука следует сделать небольшой изгиб в сторону галстука. Кроме того, понадобится нижняя отбортовка. Если же установка галстука не предусмотрена конструкцией, то нижняя отбортовка на фартуке не нужна, однако выпуск для влаги следует сделать больше.

Обустройство узла прохода для дыма

Схема устройства примыкания дымохода к рыше.

В большинстве случаев дымовой канал вентиляции в условиях одно- или двускатной кровли размещается с учетом минимального расстояния до крышного конька. При этом основной участок дымохода нужно обустраивать под крышей. Это позволит снизить до минимума вероятность появления влажности на его внутреннем покрытии. Вместе с тем некоторые эксперты рекомендуют осуществлять монтаж дымового канала непосредственно через конек кровли.

Если дымовой канал монтируется прямо на крышном скате, есть вероятность образования снежных отложений на его поверхности. Это может привести к протеканию дымохода. В случае монтажа дымохода через крышной конек приходится частично разрушить стропильные ряды. По этой причине обычно перерабатывают устройство стропил, но при этом невозможно будет разместить под крышей мансардное помещение. Однако этот вид обустройства дымового канала имеет свои плюсы, к которым относится удобство при установке и решение проблемы с образованием снежных отложений.

Устройство противопожарной системы нужно производить в процессе монтажа узла прохода вентиляции через деревянную поверхность и крышу. При обустройстве этой системы необходимо обеспечить надлежащую защиту и перекрывание в случае нежелательного пожара, который может быть спровоцирован чрезмерным разогревом трубы.

Схема узла прохода с утепленным клапаном.

Дымоход потребуется перекрыть особым зонтом, это нужно для исключения риска проникновения холодного воздуха и влаги в дымовой канал. Не рекомендуется размещать вентиляционную систему дымохода в крышной ендове, поскольку это повышает вероятность разгерметизации кровельных швов и покрытия трубы. Кроме того, там будут собираться снежные отложения и повысится риск образования льда.

Если воздухообмен планируется под крышей скатного типа, потребуется возвести древесные стропильные ряды, а они имеют свойство быстрого возгорания. По этой причине необходимо обустраивать специальные проемы между стропилами и вентиляцией, которые производятся согласно нормам СНиП. В процессе проведения системы воздухообмена через теплоизолированные слои крыши нужно применять тип конструкции, который призван обезопасить разогреваемую трубу от возможных материалов с повышенной степенью возгорания. Для этого потребуется обустроить узел прямоугольного типа, который имеет вид ящика. Его необходимо заполнить любым не горящим материалом, например, стекловатой. На рисунке отображен узел прохода с теплоизоляционным клапаном.

Выводы и полезное видео по теме

Точка вывода вытяжного вентиляционного канала на крышу создает риск появления протечек, нарушения герметичности конструкции кровли

Поэтому важно правильно подобрать оснащение для обустройства узла прохода, следовать инструкциям при проведении монтажных работ. Видеоролики, приведенные ниже, помогут определиться с оптимальной моделью, не допустить ошибок в процессе установки узла прохода

Секретами грамотного выбора кровельной проходки поделятся профессионалы. После просмотра вы легко определитесь с моделью для металлочерепицы или профнастила с любым профилем, а также изделием для мягких материалов:

Видео подробно рассказывает об этапах работы с металлочерепицей. Интересно, что проходка устанавливается на стыке листов:

Монтаж нескольких узлов прохода для вытяжной вентиляции на плоской крыше.

Из предложенного материала становится понятно, что особых сложностей при выводе вентиляционных каналов на крышу не встречается. Большая часть необходимых инструментов имеется в арсенале каждого домашнего мастера, а производители предлагают узлы прохода в полной комплектации, оснащают умельцев и крепежными элементами, и качественным герметиком.
