Всё, что необходимо знать хозяину о том, как самостоятельно сделать вентиляцию на крыше своего дома

Что будет если сделать некачественно

Не вникая в суть технологии вентиляции, многие считают, что достаточно поставить кондиционер и задача будет решена. Однако, этот агрегат гоняет воздух внутри помещения, совершенно его не освежая.

Отсутствие или неправильный расчет длины воздуховода чревато такими последствиями:

1. При отсутствии притока насыщенного кислородом свежего воздуха жильцы дома будут страдать от головных болей. У них нарушится сон, ослабится иммунитет, снизится работоспособность.
2. Из-за постоянной сырости на стенах, мебели, вещах и продуктах разовьется грибок и плесень. Патогенная микрофлора крайне опасна для здоровья, разрушает элементы интерьера.
3. Страдает эстетическая составляющая. Избыточная влага оседает на стенах и окнах. На стеклах образуется испарина, постоянно стекающая на подоконники.

Согласно действующим снипам вентиляцию рекомендуется устанавливать в помещениях, которые не имеют окон. К ним относятся ванные комнаты, туалеты, кладовые и кухни, независимо от их архитектуры.

Особенности вентиляции канализационной системы

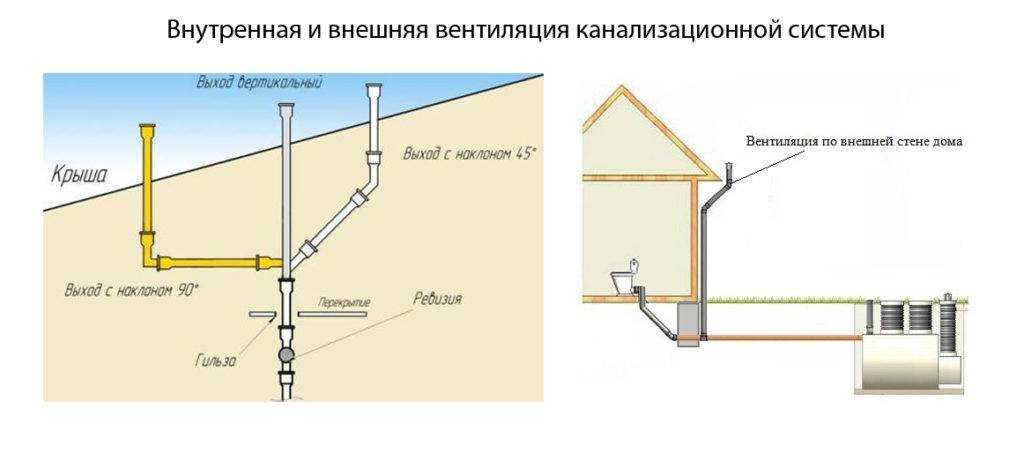

Схема внутренней и внешней вентиляции канализационной системы

Вентилирование канализации в многоэтажных домах выполняется посредством установки вентиляционных каналов на основе вытяжной трубы, которая устанавливается в следующих местах:

1. Внутри строения — труба соединяется со стояком раковины, унитаза или ванны без подсоединения к общей системе вентиляции и вытяжке. Точное место крепления определяется на этапе проектирования канализации и водопровода;
2. За пределами строения — фановая труба монтируется к системе слива за пределами строения. Вентиляционный вывод с трубой фиксируется на внешней стене здания или располагается на любом другом участке стока с вертикальной поверхностью.

При создании вентиляции внутреннего типа и канализационной системы выбирается труба одного диаметра. Профессиональные сантехники рекомендуют использовать изделия сечением 50 или 110 мм.

При монтаже внешней вентиляции высота вытяжной трубы над уровнем кровли должна быть не менее 100 см. Выходное отверстие вентиляционного канала не закрывается плотной заглушкой. В противном случае под колпаком будет скапливаться конденсат. Это чревато образованием ледяных пробок и повреждением трубы.

Не желательно монтировать вытяжную трубу в непосредственной близости от свеса кровли. Это может привести к повреждению вентиляции вследствие схода больших объемов снега.

Нюансы проектирования

Общая схема вентиляции для канализации при помощи фановой трубы

В частных двух- и трёхэтажных домах при наличии нескольких санузлов на разных этажах «разряжение» воздуха усиливается. В этом случае оптимальным решением будет вывод вентиляционной трубы через кровлю дома. Общая высота трубы должна быть более 3,5 м, что предотвратит появление воздушной пробки во время одновременного слива.

Вентиляционный канал для канализации проектируется заранее и монтируется по ходу строительства дома. Если проект вентиляционной системы отсутствует, то трубы вентиляции выводятся через несущие стены уже после постройки дома. При монтаже вентиляции в домах, расположенных в регионах с очень низкой температурой, в зимний период внешнюю часть трубы необходимо утеплять, чтобы предотвратить её обледенение.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.

Монтаж трубной системы своими руками

Варианты соединения частей трубопроводной системы из полимерных труб

• Если для обустройства воздухообмена выбраны канализационные трубы, то весь воздуховод нужно собирать только из них. Это предотвратит образование ступенчатой структуры внутри воздуховода, что нарушает движение воздуха.
• Предварительно схематически отображается будущая система.
• По схеме производится разметка на месте.
• Обязательно наносятся размеры по каждому участку и позиции расположения фитингов.
• Уточняется сечение труб. Стандартные размеры: круглого сечения 120 мм или квадратного 150х150 мм.
• Вычисляется диаметр воздуховода (можно воспользоваться онлайн программой).
• Приобретается оборудование, крепежные детали, трубы. При покупке следует быть внимательным и учесть, что в документах дается размер наружной окружности, а не внутренней.
• Проверяется наличие всех соединительных и других элементов. Для полной совместимости частей системы и герметичности соединений лучше приобрести от одного производителя.
• По всей размеченной трассе фиксируется крепеж под будущие коммуникации.
• Подготовленные к установке магистрали проверяются на отсутствие дефектов снаружи, а также внутри труб. Они должны быть гладкими с нанесенным антистатическим слоем.
• Из элементов большего сечения собирается стояк.
• Компонуются и устанавливаются воздуховоды.
• Между собой участки (ветки) могут крепиться неразъемным или разборными соединениями. Второй метод предпочтительнее, т.к. всегда можно систему разобрать для проведения профилактики.
• Не будет лишним провести герметизацию всех соединений.
• Элементы для подсоединения отдельных частей труб выбираются с нерезкими переходами и без острых углов.
• Вентиляционные рукава прикрепляются к потолку хомутами.
• Между собой сопрягаются, используя фитинги требуемых диаметров.
• Все рукава труб сходятся в одном месте в наиболее высокой точке.
• При механическом воздухообмене устанавливаются вентиляторы, клапаны, пр.
• Общий патрубок выносится на крышу повыше над кровлей.
• Вся система проверяется в работе.

Пластиковая фановая вентиляция — популярное инженерное решение воздухообмена в системе отвода стоков

В случае использования ПВХ-труб без гарантийных сертификатов во избежание опасного воздействия выделяемых из них веществ на людей, лучше всего из них сделать вытяжной рукав. Этот исключит даже случайное попадание токсинов в помещение.

Решение монтировать вентиляцию с использованием канализационных труб в частном доме оправдано экономически. К тому же, их эксплуатационные характеристики не вызывают у пользователей нареканий, даже несмотря на то, что вспомогательных деталей для сбора и фиксации системы понадобится намного больше, чем при традиционной вентиляционной «классике».

Типы дефлекторов для вентиляционных систем

На сегодняшний день используются следующие виды дефлекторов:

1. ЦАГИ с диффузором – расширением вентканала: самая эффективная конструкция при движении ветрового потока больше 2м/сек. Конструкция состоит из нижнего стакана с расширением на конце, стального корпуса цилиндрической формы, зонта-крышки и стоек крепления крышки.
2. Цилиндрический грибок Волпера-Григоровича – успешно компенсирующая потери давления на выходе насадка. Состоит из нижнего стакана, верхнего стакана с вогнутыми стенками, конусного зонта и креплений. Грибок Волпера лучше защищает вентсистему от ветра, чем ЦАГИ.
3. Коллектор из труб Н-образный представляет собой элемент из труб в виде буквы Н. Это достаточно громоздкая конструкция полностью защищает от задувания ветра, попадания влаги, обратной тяги, обмерзания. Однако силу тяги конструкция увеличивает минимально.
4. Колпак-флюгер при работе всегда поворачивается задней стороной к ветру, чем предотвращает задувание внутрь. За корпусом насадки появляется зона пониженного давления и воздушная струя быстрее уходит из вертикального канала. Эффективен для увеличения тяги, но плохо защищает от дождя.
5. Турбодефлектор – это сферический ротационный дефлектор имеющий множество полукруглых лопастей, которые вращаются ветром. Внутри шара появляется разрежение. Неэффективен в безветренную погоду.

Одной из усовершенствованных разновидностей традиционного грибка на трубу является статодинамическое устройство типа Astato представляет собой 2 усеченных конуса, которые вершинами повернуты друг к другу. Сверху находится электровентилятор и зонт.

Система эффективна даже в полный штиль. Единственный недостаток – высокая цена.

При выборе дефлектора нужно учитывать:

1. Размер насадки нужно выбирать по диаметру ствола вытяжки. Если в доме прямоугольная шахта, придется использовать адаптер.
2. ЦАГИ и дефлектор Волпера не нуждаются в обслуживании.
3. При отсутствии тяги лучше ставить динамические варианты колпаков.
4. При покупке вращающегося дефлектора нужно выбирать более дорогие модели с закрытым подшипником, не замерзающим зимой.
5. В местности с сильными ветрами лучше выбирать Н-образный дефлектор или турборефлектор, для остальных климатических условий – ЦАГИ.

При наличии бюджета в любом регионе можно устанавливать Astato. Устройство требует периодического обслуживания.

Дефлектор ЦАГИ можно собрать собственными руками. Он незначительно отличается от обычного зонта Григоровича. Различие только в прикрепленной вокруг грибка обечайке

Давайте рассмотрим, как правильно установить вентиляционную вытяжку на крыше. После покупки модель нужно собрать и надежно зафиксировать все крепления. Затем при монтаже устройства на трубу нужно аккуратно просверлить отверстия для крепления. Прибор закрепляется на шурупы или заклепки. Дополнительно можно поставить хомут.

Установка трубы вентиляции на кровлю

Прежде чем рассмотреть весь процесс, начнем с подготовки инструментов и материалов для работы. Сразу хочется оговориться, что их выбор напрямую зависит от того, какой кровельный материал используется в доме. Самыми популярными решениями для обустройства крыши являются металлочерепица, шифер, мягкая кровля или профнастил. Мы рассмотрим процесс выведения через металлочерепицу. Для этого потребуются такие инструменты:

• вентиляционная труба (проще использовать вентиляционный узел прохода в сборе, как на фото ниже);
• электролобзик и электродрель;
• ножницы по металлу для резки металлочерепицы;
• зубило;
• утеплительный материал;
• уровень, рулетка, маркер;
• уплотнительные прокладки;
• отвертки, саморезы и герметик.

Инструменты и материалы просты, поэтому не требуют особого профессионализма в работе. Даже новичок сможет справиться с этой задачей. Когда все готово, можно приступать к работе.

Сначала нужно определить место, где будет располагаться вентиляционная труба. Выше мы рассмотрели некоторые советы и требования, согласно правилам, указанным в СНиП.
Определившись с местом, можно приступать к разметке на кровле. Она делается при помощи маркера, рулетки и уровня. Если вы приобрели уже готовый узел прохода вентиляции, то в комплекте поставки есть специальный шаблон, упрощающий задачу.
По намеченному контуру выполняется резка материала. Так как мы говорим о металлочерепице, то для резки потребуется зубило, электролобзик и ножницы по металлу. То же касается профнастила

Важно учитывать, что металл покрыт защитным слоем, который предотвращает коррозию. Дабы не нарушать его целостность, лучше не использовать болгарку

В идеале использовать ножницы по металлу. Для шифера рекомендуется использовать болгарку. Согласно разметке вырезается соответствующее отверстие. Битумную черепицу режут специальным кровельным ножом с закругленным лезвием.

Такое же отверстие проделывается во всем кровельном пироге: гидроизоляция, пароизоляция, утеплительный материал. Получается, что мы сделали сквозное отверстие через крышу, в которое и будет установлена вентиляционная труба.
По шаблону выполняется разметка по расположению проходного узла, а также просверливаются отверстия для фиксации саморезов.
После чего крыша очищается от пыли, опилок, мусора. Перед наклеиванием прокладки участок обезжиривается.

Дальше берется резиновый уплотнитель и прижимается к месту, дабы получить форму листа металлочерепицы. На его нижнюю часть, где уплотнитель и будет прилегать к металлочерепице, следует нанести слой герметика. После чего приложить уплотнитель на свое место. Дальше уплотнитель закругляется шурупами. Если все сделано правильно, то излишки герметика будут выходить из-под прокладки. Они разглаживаются и убираются пальцем.
Проходной элемент для трубы устанавливается на уплотнительную резинку и фиксируется посредством саморезов. Шлейки уплотнителя нужно затянуть на штыри проходного элемента.

Осталась самая малость – установить трубу вентиляции на свое место, проверить ее вертикальное расположение и зафиксировать посредством шурупов к проходному элементу.

На этом монтаж завершен. Труба вентиляции вытяжная на крышу установлена и готова выполнять свои функции. Правда просто так оставлять ее не рекомендуется. Существуют некоторые хитрости, позволяющие защитить вентиляцию от птиц, осадков и улучшить тягу. Для этого оборудуются зонтики, капельники и дефлектор. Подробную информацию о монтаже вентиляционной трубы через крышу вы увидите из данного видео.

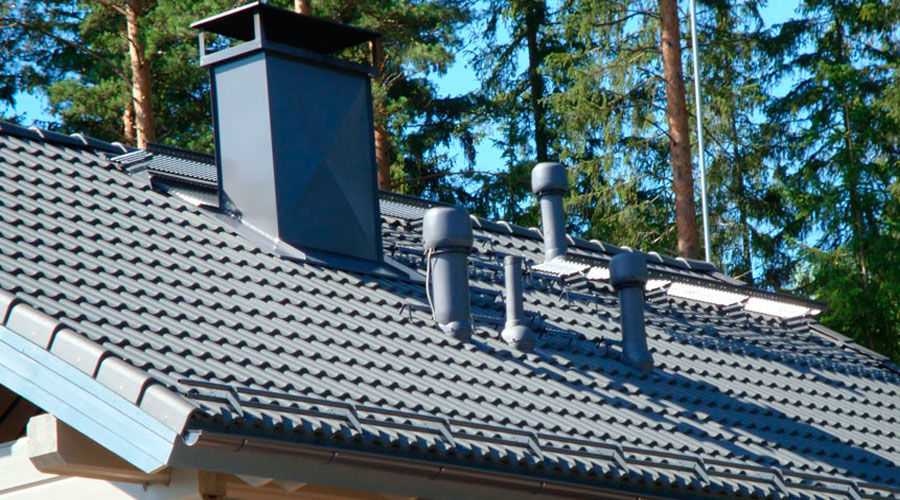

Правила размещения вентиляционных выходов

Существует два стандартных способа вывода вентиляционных труб за пределы дома: через стену и через крышу. Во втором случае расположенные над уровнем крыши фрагменты труб часто размещают внутри специального короба.

Вентиляционный короб выполняет две функции:

• Утепление. При охлаждении выходящего из помещения воздуха образуется конденсат. Он начинает просачиваться обратно по вентиляционной системе, а также может сузить или полностью закрыть сечение канала.
• Гидроизоляция. Нарушение целостности крыши может привести к попаданию воды в чердачное пространство. Также необходимо обеспечить защиту вентиляционного канала от прямого попадания в него осадков в виде дождя или снега.

А также короб послужит отличной опорной конструкцией для крепления облицовочного материала и для обеспечения отступа от нестабильных строительных конструкций, выполненных из пиломатериалов.

Короб на крыше дома должен выглядеть гармонично. Поэтому нужно заранее продумать его дизайн: расцветку и декоративные элементы

Если в доме запланировано или уже реализовано несколько вентиляционных выходов на чердак, то существует 3 варианта, как их вывести на крышу:

• Для каждого канала можно сделать свой короб. Это наиболее затратный способ, однако в этом случае можно вывести трубы без изгибов, что при естественной вентиляции увеличивает тягу.
• Свести все трубы рядом и вывести их на крышу в одном коробе. Это уменьшает количество работ на крыше, но увеличивает загруженность чердачного помещения.
• Сделать единую систему вентиляционных каналов с одним выходом. Это минимизирует размер короба, что значительно упростит работу на крыше, однако может привести к проблемам, характерным для разветвленных систем воздухообмена.

Использование системы каналов с несколькими местами поступления воздуха и одной точкой его удаления должно быть предварительно хорошо просчитано. Необходимо правильно выстроить приточную вентиляцию и установить обратные клапаны, иначе возможен реверс воздушного потока.

Отверстие в крыше не должно повредить стропила, иначе это приведет к опасности перераспределения нагрузки несущих конструкций

Обрешетка не играет такой важной роли, так как она всего лишь держит покрытие

Так как вентиляционных труб может быть много, то нужно разместить их на чердаке так, чтобы они занимали мало места

Также нужно внимательно подойти к вопросу определения места выхода вентиляции, чтобы она не оказалась в зоне ветрового подпора.

Несоблюдение правила положения труб относительно элементов крыши, прописанного в п. 6.6.12 СНиП 41-01-2003 “Отопление, вентиляция и кондиционирование” может привести к уменьшению тяги или ее опрокидыванию, что сразу же негативно отразится на воздухообмене.

По этой схеме можно определить достаточную высоту вентиляционных выходов на наклонной крыше дома. Если рядом есть высокие объекты, то расчеты будут более сложные

Поэтому для скатной крыши лучше запланировать место для короба ближе к коньку. Это позволить уменьшить высоту конструкции, что упростит работы по ее возведению.

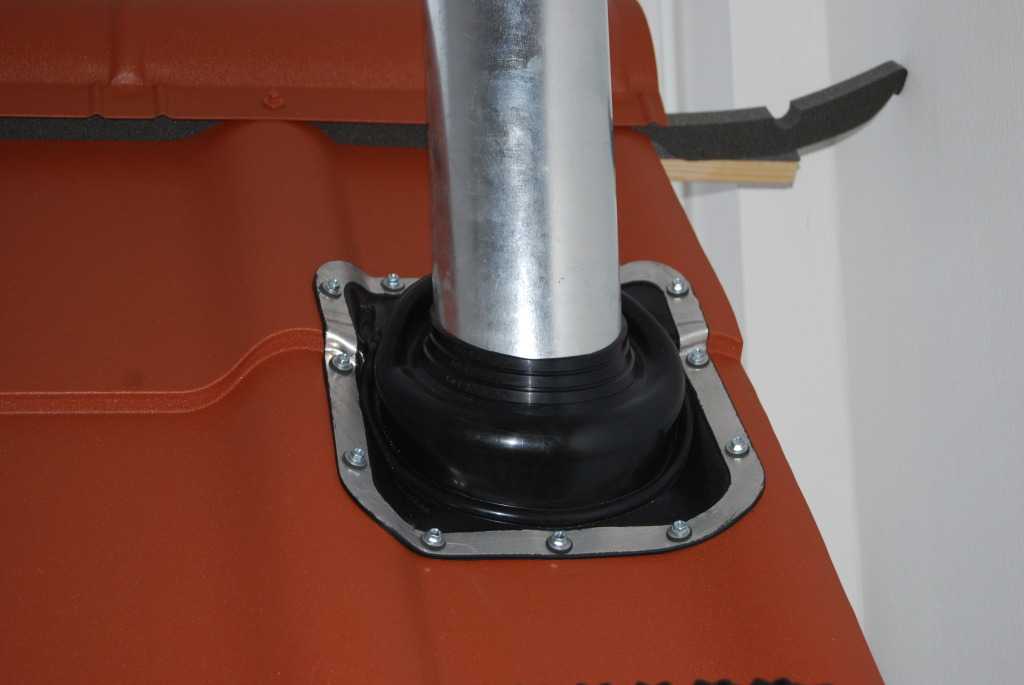

Узел прохода вентиляционной трубы

Проходной узел вентиляции на крыше представляет собой трубу из металла или пластика, которая помещается в отверстие в кровле. Труба фиксируется в металлическом стакане. После ее установки отверстие герметизируется и утепляется снаружи и изнутри. Снизу с узлом стыкуется воздуховод, а сверху устанавливается дефлектор.

Удобнее для монтажа прохода венттрубы использовать готовое заводское фасонное изделие. Производители вентиляционных систем предлагают множество моделей, различающихся по конструкции, форме и цвету. Для каждого типа кровли разработаны свои разновидности вентиляционных труб.

Наибольшим спросом пользуются стальные оцинкованные трубы обернутые в слой полипропилена. В нижней части такого изделия находится уплотнитель, а сверху – колпак с дефлектором.

Нельзя объединять выходы воздуховодов в один, иначе при возникновении неблагоприятных погодных условий в результате обратной тяги по дому распространятся неприятные запахи

Особенности монтажа узла прохода венттрубы зависят от ряда факторов:

• от типа кровли – сложная или плоская, одно- или двускатная;
• от кровельного материала – металлическая или керамическая черепица, профнастил, мягкая черепица и пр.;
• от угла скатной кровли.

Должны быть тщательно выполнены герметизация и утепление кровли в месте установки проходного элемента. Если этого не сделать, через место стыка трубы с покрытием в слой теплоизоляции кровельного пирога и в помещение будет попадать влага, что вызовет разрушение конструкций.

Место стыка вентиляционной трубы с кровлей должно быть тщательно загерметизировано. Герметизация производится путем накладки водоотталкивающего материала на место прохода и нанесения силиконового герметика под фланец вентиляционного выхода

Какие основные требования предъявляются к узлу прохода:

• выходы трубы должны быть строго вертикальными, чтобы воздух при движении вверх не встречал препятствий;
• для каждого воздуховода – из кухонной вытяжки, из стояка канализации, из санузлов должен быть отдельный выход на крышу;
• оптимальный вариант – вытяжные выходы проходят близко к коньковому ребру крыши, но так, чтобы прогон не был нарушен и вся опирающаяся на него стропильная система не была ослаблена;
• выбранные фасонные изделия должны обеспечивать беспрепятственное движение воздушных масс и герметичность.

Основным элементом узла прохода является выход – фасонное изделие: патрубок с гибким металлическим основанием, выполненным в виде фланца. Его прижимают к кровель ному покрытию, придавая рельеф кровли, на который монтируют. В процессе установки добиваются геометрии использующихся кровельных материалов и обеспечивают безукоризненную герметизацию узла.

В продаже можно встретить разные типы фасонных изделий, облегчающих и ускоряющих проведение монтажа вентиляционного выхода на кровлю. Можно приобрести отдельно – выход для вытяжки, отдельно – для канализации и пр.

Кровельная проходка: правильный монтаж обеспечит полную герметичность кровельного пирога

Существует несколько разновидностей проходных элементов:

1. Бесклапанные/с клапаном. Бесклапанные модели прекрасно подходят для обустройства вентвыходов в частном доме. Клапанные больше подходят для производственных зданий.
2. С утеплением/без утепления. В холодных регионах лучше выбирать вентвыход с термоизоляцией. Тем более утеплитель необходим, если труба размещается близко к карнизу. В регионах с теплыми зимами достаточно будет варианта без утеплителя.
3. С ручным и автоуправлением. Выбор зависит от бюджета конструкции. Большой популярностью у владельцев частных домов пользуются изделия с тросиком для регулировки циркуляции воздуха.

Для устройства вентиляционной проходки нельзя покупать аналогичную деталь для дымохода, так как в них реализована ненужная для вентвыходов противопожарная защита.

Естественный и искусственный тип

По типу побуждения движения воздушных масс вентиляционные системы делятся на естественные и искусственные:

• Естественные, они же гравитационные. Действуют за счет разницы плотности и температуры воздушной массы за окном и внутри помещений. Отработанный теплый воздух с более низкой плотностью устремляется вверх и вытягивается в отдушины, на смену ему из-за окна течет более плотный холодный поток.
• Искусственные, они же механические. Работают за счет непрерывного стимулирования движения воздушного потока вентиляторами. Их устанавливают на вытяжку или на приток, бывает, что монтируют и в приточные, и в вытяжные компоненты, но задействовано всегда только одно направление.

Гравитационный тип вентилирования напрямую зависит от погодных условий. В летнюю жару его работа самопроизвольно прекращается, т.к. давление между воздухом внутри и снаружи уравнивается. Бывает, что ток воздуха в жару происходит в обратном направлении: из дома/квартиры на улицу.

Вентиляция естественного типа энергонезависима. В ее схеме нет дорогостоящих устройств. Она дешевле в сборкеи обслуживании, но уступает принудительной по возможностям и эффективности

Поступление свежего воздуха по естественной схеме происходит через неплотности в оконных и дверных проемах с коробками, через открытые форточки и периодически открываемые двери. Отток – через зарешеченные вентиляционные отверстия, устроенные в кухнях и санузлах.

Квартиры старого жилого фонда вентилировались по естественной схеме. Механизировать ее никто не собирался. Сейчас в этих квартирах рассчитанных на естественный приток, ставят пластиковые герметичные окна. Из-за них нарушается нормальное движение воздуха, потому вместе с пластиковым окном в многоэтажке следует монтировать приточный стеновой клапан.

Приточные или вытяжные клапаны в стену следует использовать в частных домах, в которых сооружение механической приточно-вытяжной вентиляции не планируется.

С помощью клапана наиболее дешевым, но эффективным способом будет обеспечиваться приток либо отток. При этом вся система получит статус комбинированной – т.е. частично механизированной.

К простейшим вариантам комбинированных вентиляционных систем, частично механизированных местными вентиляторами, относятся системы с приточными или вытяжными клапанами, а также с кухонными вытяжками без рециркуляции с подключенным к вентиляционной шахте воздуховодом

Механическая вентиляция – самый дорогостоящий и сложный в реализации тип системы, требующий включения рекуператора или калорифера, приточно-вытяжной установки. Воздуховоды ее прокладывают за фальшь-стенами, подвесными или натяжными потолками, выкладывают в строительных конструкциях во время возведения дома.

Естественно, если владелец решился на устройство приточно-вытяжной вентиляции, он не станет экономить на материале для вентиляционных каналов. Вряд ли он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, без проблем и лишних ухищрений подключаемые к вентиляционному оборудованию.

За работу приточно-вытяжной вентиляции отвечает установка, расположенная на чердаке дома. Она нагнетает свежий воздух и отводит отработанную массу, независимо от погодных условий

В частных домах вытяжные каналы из санузлов и кухонные вытяжки выводятся или отдельно на чердак или сводятся в общую шахту, расположенную посредине здания. Таким образом уменьшается потеря полезной площади и шахта выходит на крышу в наивысшей точке, что обеспечивает отличную тягу.

Проходящую через чердак канализационную пластиковую трубу обязательно следует обшить утеплителем. В противном случае труба разрушится от перепадов температуры. С кухни всегда будет выходить более горячий воздух, чем в окружающей среде, значит, из-за нестабильного расширения возможна деформация или нарушение герметичности канала.

Сверху трубы обязательно устанавливается колпак – вентиляционный дефлектор, защищающий от осадков.

Самостоятельное изготовление грибка для трубы

В первую очередь следует подготовить расходные материалы и инструменты, в том числе:

Перед началом работы нужно выполнить на листе картона чертеж и примерить заготовку.

Последовательность действий при изготовлении грибка на трубу вентиляции будет  следующей:

На металлическом листе отмеряют прямоугольник определенного размера и отрезают его.Чтобы изготовить заготовку для крышки круглой формы со срезанным краем, нужно вырезать круг из прямоугольника и отрезать до центра уголок в 45 градусов.

Края пластины подгибают при помощи киянки.Заготовке придают изгиб покатой формы. Для этого можно использовать угол рабочего стола или поверхность железного уголка.Заготовку соединяют по линиям сгиба и обрабатывают киянкой.Для устранения погрешностей формы, необходимо пройтись заготовкой по плоской поверхности. Теперь шапочка подготовлена.Для основы также нужно вырезать прямоугольник.

Чтобы знать его длину, снимают замеры с трубы и добавляют запасные несколько сантиметров. Торцы заготовки обрабатывают киянкой. Придают пластине цилиндрическую форму и соединяют концы.Из остатков металлического листа делают 3 – 4 ножки, складывая отрезки вдвое.

На их концах просверливают дырки, потом ножки снизу загибают.В шапочке с равными промежутками просверливают дырки и заклепками прикрепляют ножки. Примеряют шапочку к основе и при помощи маркера отмечают места для заклепок. Просверлив дырки, скрепляют конструкцию грибка заклепками.

Прежде, чем приступать к окончательной сборке, необходимо убедиться в ровности шапки, поставив конус на максимально ровную поверхность. Перед покраской изделия, до того, как соединять элементы, заготовку зачищают, грунтуют, покрывают антикоррозийным средством. Красящий состав для наружных работ наносят в 2 – 3 слоя.

Утепление вентиляционных труб

Вентиляционные трубы необходимо утеплять на чердаке и над уровнем крыши. Производится эта процедура во избежание скопления конденсата, который будет скапливаться на внутренних стенках и стекать вниз. Так как стыки вентиляционных труб не делаются герметичными, влага проникнет на несущие конструкции, испортит отделку и приведет к постепенному разрушению здания. Да и сами вентиляционные каналы страдают от соприкосновения с влагой, если они сделаны из оцинкованной трубы.

Зимой просвет вентканала зарастает инеем и буквально за месяц стандартная труба 15 см диаметром полностью закроется.

Появление конденсата в вентканалах неизбежно: люди выдыхают водяные пары, моют посуду, купаются и стирают. При этом в воздух выделяется влага. Влажность теплого воздуха жилого дома может достигать 100%. Соприкасаясь с прохладной поверхностью вентиляционных шахт, вода оседает на ней.

Для предотвращения этого процесса и проводят утепление вентиляционных труб на чердаке. Здесь проходит граница между теплым воздухом дома и холодным не отапливаемого чердака.

Самый дешевый вариант утеплителя: минеральная вата. Она не горит, но при намокании полностью утрачивает свои качества. Проще монтируется гофра с утеплением минватой.

Пенопласт в виде специальных съемных «скорлупок» очень легко устанавливается и недорог. Но отлично горит, выделяя ядовитый дым, поэтому не рекомендуется для жилых домов.

Лучшие материалы для изоляции вентканалов: пенополиуретан, вспененный полиэтилен, пенополипропилен.

Методика установки трубы вентиляции на крыше

Наиболее удачным расположением вентиляционной трубы на крыше принято считать абсолютную вертикаль или прямое расположение канала. Известно, что чем больше в воздуховодах поворотов, тем хуже тяга.

На момент, когда нужно определяться с расположением вентиляционной трубы на крыше, нужно уже точно знать сечение выводного окна воздуховода и высоту установки воздуховода

Это важно, так как от этих двух параметров зависит:

• Способ крепления обечайки трубы на стропилах;
• Метод герметизации вентиляционной трубы на крыше.

Совет! При планировании способа крепежа и вылета вентиляционной трубы над кровельным покрытием и способа его крепления заложите в конструкцию возможность установки крышных вентиляторов.

Установка узлов крышных вентиляторов на кровле потребует более мощного крепежа и специального профиля труб. Поэтому проще предусмотреть дооснащение воздуховодов кронштейнами и переходными фланцами до того, как закрепить вентиляционную трубу на крыше. В этом есть определенная доля перестраховки, но идея в целом здравая. Узел установки крышного вентилятора обладает определенным весом и парусностью, и после того как воздуховод будет смонтирован на крыше, любая дополнительная нагрузка будет угрозой для просадки конструкции и раскрытия швов. Придется опять думать, чем загерметизировать вентиляционную трубу на крыше.

Даже если перспектива установки крышного вентилятора вам не нравится, все равно в будущем придется столкнуться с падением эффективности и пропускной способности воздуховодов из-за запыленности каналов и изменения метеоусловий. Даже специалисты, профессионально занимающиеся проектированием и монтажом систем вентиляций, рекомендуют закладывать в конструкцию небольшой запас по производительности, например, предусмотреть установку дефлектора. Насадка на вентиляционную трубу на крыше поможет без особых затрат увеличить тягу в трубе на 10-15% при слабом ветре, и до 30% на скорости потока 8-10 м/с.

Как правильно монтировать вентиляционный выход

Установка вентиляционного выхода требует вырезания отверстия в кровле в соответствии с заранее разработанной схемой расположения выходов. Последовательность действий на примере скатной кровли из профнастила с установкой выходов вентиляции рядом с коньком:

1. На месте предполагаемого выхода трубы делается разметка, соответствующая диаметру выходного отверстия.
2. Специальным инструментом в кровле вырезается отверстие, сначала во внешнем покрытии, затем в слое изоляции и утеплителя.
3. Крепится уплотнительная прокладка с применением жидкого герметика.
4. На прокладку сверху устанавливается проходной элемент, который крепится к кровле с помощью саморезов.
5. После установки проходного элемента устанавливается труба воздуховода, фиксируемая шурупами.
