Монтаж приточно вытяжной вентиляции: алгоритм выполнения работ

Установка системы приточной вентиляции своими руками

Технология установки приточной вентиляции зависит от её мощности и конструкции. Монтаж лучше всего проводить на этапе внутренней отделки строения, так как вентиляция будет состоять из системы каналов и оборудования, которые размещаются под потолком или на чердаке. Для квартир и домов малой площади идеально подойдёт компактная приточная вентиляция в виде проветривателя-рекуператора. Установка работает в приточно-вытяжном режиме, а её монтаж можно сделать самостоятельно с помощью простого инструмента.

Приточный проветриватель для частного жилья можно установить самостоятельно

Для монтажных работ потребуется подготовить перфоратор, шуруповёрт, ножовку по металлу, отвёртку, бытовой пылесос и ножницы. Технология установки:

Перед началом монтажа выбрать место, где будет установлен проветриватель. Устройство рекомендуется устанавливать в верхней или нижней части стены.
В выбранном месте проделать отверстие в стене при помощи перфоратора. В этом случае используется воздуховод сечением 150 мм, поэтому диаметр отверстия не должен превышать 160 мм.
Если монтаж проветривателя выполняется на этапе черновой отделки, целесообразней сделать проводку скрытого типа. Для питания устройства достаточно силового кабеля с жилой толщиной 1–1,5 мм.
В проделанное отверстие в стене вставить пластиковый воздуховод и подогнать по длине так, чтобы снаружи помещения труба выступала на 1–3 мм.
После подрезки воздуховод вставить в канал. Со стороны улицы на фасадной части здания прикрепить корпус от защитного колпака. Для этого просверлить четыре отверстия и забить гвозди, входящие в комплект поставки.
Со стороны помещения к отверстию приложить картонный шаблон и произвести разметку под монтаж внутреннего блока.
Перед креплением блока пространство между воздуховодом и каналом заполнить монтажной пеной. После застывания её излишки срезать острым ножом вровень со стеной.
Для крепления блока снять лицевую панель, которая фиксируется на защёлки по бокам устройства, и левую защитную крышку, открутив два самореза.
После этого можно переходить к установке тыльной части комнатного блока: пропустить кабель питания, если ранее была сделана скрытая проводка. Для открытой проводки в нижней части блока предусмотрена специальная заглушка.
Тыльную часть блока приложить к стене по заранее нанесённой разметке и прикрутить на четыре самореза. Затем подключить кабель к клеммам, согласно схеме в инструкции. Защитную крышку прикрепить на прежнее место.
Установить картридж в воздуховод. Для подключения его к плате подсоединить разъём к контактам в правой части блока. После этого установить фронтальную часть комнатного блока.
Выполнить монтаж шумоизолятора со стороны улицы: материал скрутить в рулон по диаметру воздуховода и вставить в вентиляционный канал до упора, а выступающую часть обрезать с учётом края воздуховода и подогнанный по размерам шумоизолятор установить обратно в воздуховод.
Закрепить наружный вентиляционный колпак и провести тонкую настройку прибора. Для этого вынуть резиновую заглушку, которая скрывает двухпозиционные переключатели. Выполнить настройку согласно наклейке с расшифровкой, расположенной слева от переключателей.

После настройки внутриквартирный блок закрывается и проверяется работоспособность системы.

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

Возможность регулировать приток свежего воздуха;
Способность пропускать значительно меньше уличного шума;
Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

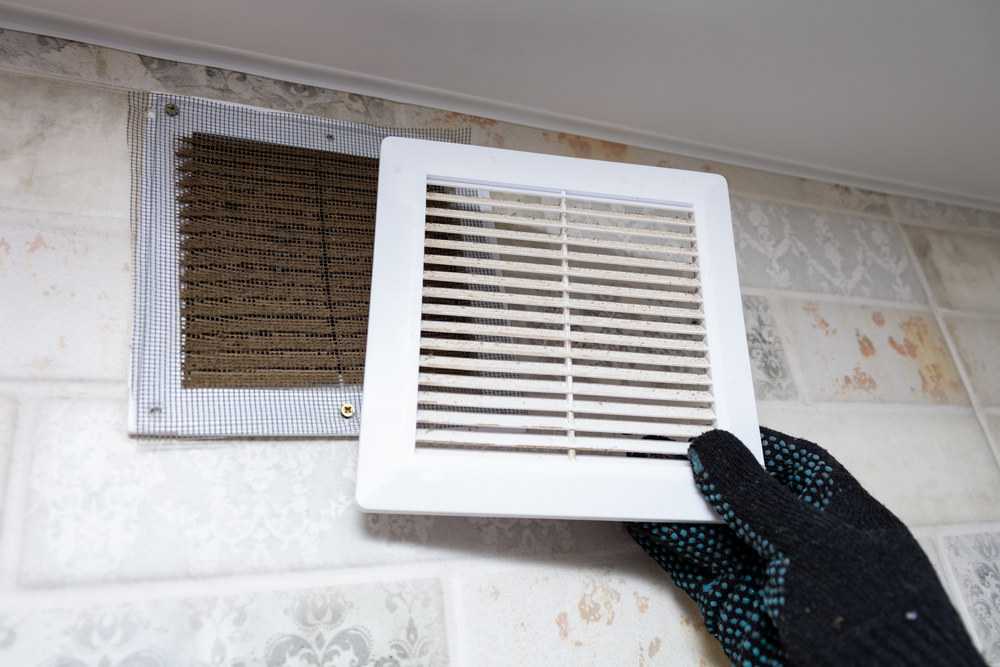

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Вентиляция помещений с пластиковыми окнами

Оконная приточная вентиляция в домах старой постройки традиционно играет важную роль в вентилировании помещений, обеспечивая поступление свежего воздуха через неплотности деревянных оконных рам и открытые форточки.

Однако жители городских квартир и загородных домов все чаще устанавливают в своих жилищах металлопластиковые окна со стеклопакетами, отличающиеся высокой тепло- и звуконепроницаемостью, практичностью в использовании и эстетичным внешним дизайном.

Установка таких окон, особенно в зданиях с воздухонепроницаемыми стенами, не имеющими дополнительных приточных устройств, часто вызывает нарушение естественного притока свежего наружного воздуха. Это приводит к повышению влажности воздуха, образованию конденсата на внутренней поверхности стекол, вызывает чувство духоты и недостатка кислорода у находящихся в таком помещении людей. Для предотвращения таких неприятных явлений необходима приточная вентиляция пластиковых окон.

Встроенная приточная вентиляция на пластиковых окнах обеспечивается установкой на оконные рамы специальных приточных клапанов, которые способны регулировать необходимый температурно-влажный режим внутри помещения и препятствовать образованию конденсата на стеклах. Регулировка клапана может производиться в ручном режиме или автоматически, с использованием встроенного гигроскопического датчика, измеряющего влажность поступающего наружного воздуха.

Проверка вентиляционной системы

Еще один вариант схемы принудительной вентиляции

Приточные системы вентиляции регулируют подачу необходимого количества воздуха в помещения различного типа и назначения. Правильно построенная сеть избавляет пользователя от таких неприятностей, как сырость, затхлый воздух, развитие грибков.

Проверка работоспособности стационарной вентиляции выполняется для определения правильности движения потока воздуха. Делается это при помощи листа бумаги, поднесенного к вытяжному патрубку на расстояние 5 – 6 см. При нормальной работе бумага должна наклоняться и втягиваться в воздуховод.

Категорически не рекомендуется проверять систему при помощи спичек, открытого огня. В каналах могут скапливать различные газы, которые легко воспламеняются.

Проверить же работу систем, оборудованных приточными клапанами, можно при помощи пламени спички. Перед установкой агрегата нужно поднести пламя к воздуховоду, и при нормальной работе оно будет отклоняться в сторону помещения. Если есть нарушения, огонь будет затягивать в обратную сторону.

Виды фильтров для вентиляционных систем

Современные системы приточной вентиляции работают по принципу ступенчатой фильтрации и могут оснащаться фильтрами различных типов:

Грубой очистки — применяются для очищения воздуха от крупных частиц.
Угольные — изготавливаются на основе активированного угля, эффективно поглощающего молекулы газов. С их помощью воздушные потоки очищаются от органических соединений. Скорость очистки зависит от размеров гранул очистного фильтра. Благодаря гофрированной поверхности производительность таких устройств увеличивается в несколько раз.
Электростатические — для изготовления используются электроды пластинчатого типа. Приборы данного вида эффективны только при низкой скорости воздушных потоков. Их недостаток заключается в выделении озона, который в определенных количествах может быть опасен для здоровья.
Тонкой очистки — основным элементом таких фильтров является стекловолоконная ткань. Эффективность подобных устройств определяется толщиной фильтрующего материала и диаметром волокон. Некоторые производители в процессе изготовления используют антисептическую пропитку, предотвращающую вероятность образования негативной микрофлоры в случае загрязнения поверхности.
Фотокаталитические — устраняют токсичные примеси и запахи посредством воздействия ультрафиолетовым излучением. Максимальная эффективность достигается при высокой мощности ультрафиолета и повышенной производительности фотокатализатора.

Особенности построения естественной ПВВ

При разработке качественной естественной приточно-вытяжной вентиляции, большинство специалистов соблюдают некий “устав” проектно-монтажных работ.

Эти правила помогают создать действительно эффективные и экономичные решения даже для самых нестандартных расположений комнат и подсобных помещений в частном доме и многокомнатной квартире многоэтажки.

Во время проектирования вентиляции нужно постараться создать естественное течение воздуха от жилых комнат через коридоры к санузлу и кухне

Коридоры в этом случае выступают в роли проточных пространств. Поэтому главный вентиляционный блок системы нужно располагать по центру дома, в верхней части коридоров или подсобных помещений.

Например, вентиляционный модуль для 2-этажного частного дома можно расположить на первом этаже вверху подсобного помещения или основного коридора. Для 1-этажного дома, как вариант, в нижней части чердака.

Прокладывая магистральный трубопровод, нужно помнить что приточный воздух должен идти в жилые комнаты, а вытяжной — уходить через кухни и подсобные помещения.

Поэтому приточные диффузоры размещаются на условной границе “комната-среда”, а вытяжки на кухне, в ванной, подсобке, туалете.

Диффузор сочетает в себе две функции: равномерное распределение свежего и отвод уже использованного воздуха. Они бывают самой разной формы. Изготавливаются из тонколистового металла и пластика

Существуют замечания касательно высоты расположение входных и выходных воздушных проёмов. Выход вентиляционной системы размещают обязательно выше уровня крыши здания.

Это обезопасит ПВВ от вторичного забора только что выведенного воздуха через вытяжные отверстия.

Забор свежего воздуха необходимо производить на высоте не менее 2 метров от поверхности земли.

Потому что мелкие абразивные частички и пыль может подниматься с помощью ветровых потоков на высоту более 1 метра и залетать в приточные диффузоры, тем самым быстро засорять фильтры первичной очистки.

Приточная вентиляция с подогревом воздуха

Производители вентиляционных клапанов приточного типа пошли дальше в плане увеличения комфортной эксплуатации приборов. Они стали снабжать их устройствами, которые подогревают входящий в квартиру воздух. Это, конечно, увеличивает затраты на содержание, но такие установки стали быстро популярными. К примеру, те же приборы Тион комплектуются керамическими нагревательными элементами, которые устанавливают между первой и второй фильтрационными ступенями.

Приточные воздушные клапаны также снабжаются нагревательными приборами. Обычно их монтируют в цилиндр установки. Сегодня производители предлагают разные варианты: это подключённые к электрической сети дома нагреватели или системе отопления. В квартирах обычно используются электрические аналоги, потому что с отоплением делать какие-то манипуляции запрещено.

Приточный воздушный клапан с водяным нагревательным элементом

Пример проектирования и расчёта

Для того чтобы функции проточной вентиляции выполнялись качественно, потребуются определённые затраты мощности, вот почему во время проектирования следует произвести актуальный и правильный расчёт параметров.

Для проектирования устройства вентиляции производственного помещения нужно взять во внимание источник, который загрязняет воздух. После этого высчитывается объём чистого воздуха, что обеспечивает нормальную жизнедеятельность людей, пребывающих в здании и количество загрязнённых воздушных масс, которые следует вывести

В составе воздуха разная концентрация веществ, поэтому каждый элемент требуется рассчитать отдельно, после чего результаты суммировать

Для того чтобы воздушный баланс был правильным, стоит брать во внимание объёмы веществ, а также локальных отсосов для расчёта и определения объёма очищенного воздуха. Работу нужно проводить с использованием формулы: Кр=G/V, где Кр – кратность обмена воздуха, G – единица времени, а V – объём сооружения

Если расчёт будет осуществлён правильно, то воздушный поток не попадёт в смежное помещение и не удалится из него. Конструкция, которая подаёт свежий воздух, обязана располагаться с той же стороны, что и оборудование. Таким образом, загрязнённый газ и пар не попадёт к людям. Каждый момент имеет огромное значение и обязателен для учёта. Бывают ситуации, когда при производственном процессе возникает выработка небезопасных веществ, которые тяжелее воздуха. В такой ситуации целесообразным станет использование комбинированной схемы обмена воздушных масс. Этот момент будет способствовать утилизации воздушных масс с вредными примесями из нижней части в объёме шестидесяти процентов. Из верхней – сорок.

Сложнее расчёт происходит, если система направлена на выведение теплоты и загрязнённого испарения. В процессе стоит учитывать, что загрязнённые элементы могут распространяться по всему крупногабаритному помещению. Рассчитать проект поможет формула:

L=Мв/ (Упом-Уп), где:
L- это объём необходимого чистого воздуха;
Мв – масса вредных веществ, что выделяются;
Упом – удельная концентрация элемента;
Уп – объём данного вещества в воздухе, который поступает через систему вентиляции.

В производственном помещении, где сосредоточена большая численность работников, провести расчёты следует по несложной формуле: L=Nm, где искомое число – это нужный объём воздуха, N – численность персонала, что работает в помещении, а m – объём воздуха, необходимый одному лицу в течение шестидесяти минут. После вычисления нужного объёма свежего воздуха и проведения правильной проектировки, можно увеличить производительность труда, контролировать соблюдение правил, норм санитарии и гигиены, а также сделать процесс чище, и эффективнее.
