Устройство вентиляционной шахты, конструкция воздухозаборной системы

Устройство шахт в многоэтажных зданиях

так выглядит сверху вентиляционная шахта: 1-общий ствол, 2-спутники

Вентиляционные шахты панельных домов представляют собой бетонные блоки особой конструкции, установленные друг на друга, создающие идеально вертикальный канал. Сечение его обычно 0,3 х 0,6 м. Начинается он в цокольном этаже и заканчивается на крыше специальным зонтом для вентиляционных шахт, проходя через все уровни здания.

В современных домах магистрали для движения воздуха делают из пластиковых или металлических коробов. Они обеспечивают лучшую аэродинамику, легко очищаются, долго служат.

Зонт для вентиляционной шахты выполняется из нержавеющего металла, он защищает ствол от попадания дождя, снега, листьев.

одна из разновидностей колпака

При создании проекта вентиляции жилого дома учитывают следующие факторы:

• качество удаления отработанного воздуха из жилищ;
• предупреждение проникновения в квартиры холодного воздуха с улицы в зимнее время;
• возможность распространения дыма и угарного газа по шахтам вентиляции панельных домов во время пожара;
• возможность использования вентиляционных шахт многоэтажных домов для кондиционирования.

В панельных многоэтажках и пятиэтажных “хрущевках” воздухообмен осуществляется по шахтам и вентканалам за счет использования физических законов, без механического побуждения.

Шахты служат для отвода отработанного воздуха – одной из двух важных составляющих работы вентиляционной системы. Приток обеспечивают приоткрытые форточки или специальные устройства.

Выходы вентиляционных каналов располагают на кухне и в санузлах. Горизонтальные каналы объединяются между собой и выходят в вертикальные вентиляционные шахты. В домах высотой до 5 этажей все шахты выводятся в общий коллектор, расположенный на чердаке.

Шахта является общедомовой собственностью и при подозрении на ее неисправность необходимо обращаться в управляющую компанию.

Устройство вентиляционных шахт высотных панельных домов иное – через этаж к основному стволу примыкают “разгонные” шахты, называемые еще “спутниками”. И только вентиляция последних этажей выходит непосредственно на улицу, над крышей дома. Эта мера предупреждает возникновение обратной тяги и проникновение отработанного воздуха с нижних этажей в квартиры верхних.

В более современных зданиях широко используется и такая схема: из стояков воздух проникает на чердак, который служит в качестве накопительного, промежуточного резервуара. Температура и влажность воздуха здесь всегда выше, чем снаружи, поэтому он, согласно законам физики, “ищет” выход. И находит его в общей вентиляционной шахте панельного дома.

Металлические шахты

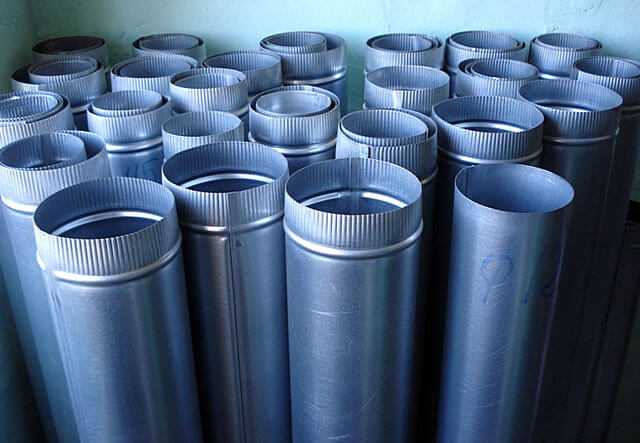

металлические трубы для вентиляционных шахт различных сечений уже с оголовками

В крупных зданиях общественного назначения в качестве вентиляционных шахт используют металлические или полимерные трубы. Этот способ, как более простой и менее трудоемкий часто применяют при строительстве вентиляционных шахт в частных домах. Металлические шахты обладают одним серьезным недостатком: двигающийся поток воздуха вызывает заметный гул. Полимерные трубы работают значительно тише.

Узлы прохода

разные варианты узлов прохода

Узлы прохода вентиляционных шахт устанавливаются в местах прохода металлических труб через кровлю или стеновое покрытие. От конструкции узла прохода вытяжной вентиляционной шахты зависит герметичность крыши.

Узлы прохода вытяжных вентиляционных шахт могут быть:

• простыми без клапана;
• с механическим клапаном и емкостью для сбора конденсата;
• с ручным клапаном и емкостью для сбора конденсата;
• с утепленным клапаном;
• огнеупорными.

В качестве термоизоляции узлов прохода вентиляционных шахт используется минеральная вата. Существуют конструкции узлов прохода вентиляционных шахт со специальной площадкой для установки механизма, управляющего клапаном.

Существующие разновидности воздуховодов

Прежде чем будет произведена установка вентиляционных труб в частном доме, нужно подобрать их, учитывая следующую классификацию изделий:

• по форме поперечного сечения;
• по материалам, используемым в производстве.

Форма сечения определяет ряд особенностей конкретных изделий:

Круглые воздуховоды – значительно проще и дешевле в производства, а также обладают хорошей аэродинамикой

Чаще всего используются на промышленных предприятиях, где важно качество, а не внешние характеристики.

Квадратные и прямоугольные воздуховоды изготавливать сложнее, они имеют большую массу, а также издают гораздо больше шума при эксплуатации, но при этом их достаточно просто монтировать. Правильная форма облегчает их стыковку с прямыми углами на стыке стен и потолка

Используется в зданиях офисного типа, а также в многоквартирных и частных домах.

Что касается материалов для производства, то ценятся следующие виды:

• Оцинкованная сталь – устойчива к коррозионному воздействию, в процессе эксплуатации не теряет своих основных качеств, если речь идет о применении в условиях умеренного климата. Повышенная влажность не является угрозой для материала (детальнее: «Виды вентиляционных оцинкованных труб и способы их использования»).
• Нержавеющая сталь – необходима для создания воздуховодов в помещениях с повышенным температурным режимом (на промышленных предприятиях) до 500 градусов по Цельсию. Жаростойкая сталь крайне устойчива к всевозможным агрессивным средам.
• Металлопластик – материал, представленный двумя слоями металла, объединяемыми между собой за счет вспененного пластика. Основным отличием является повышенная прочность, а также малый вес собираемых конструкций, отсутствие необходимости использовать дополнительный теплоизоляционный материал. Внешне трубы также очень красивы, но и стоят они достаточно дорого, что ограничивает спрос на них.
• Пластик – это общая категория полимерных материалов, которые идеально подходят для транспортировки воздуха, как в бытовых, так и в промышленных условиях (химическая, пищевая, фармацевтическая и другие отрасли). При производстве данного материала в качестве основы используют поливинилхлорид (ПВХ), обуславливающий устойчивость пластика к влаге, щелочным и кислотным средам. Повышенная гладкость пластиковых поверхностей позволяет воздушным массам перемещаться без сопротивления, а герметичная стыковка труб минимизирует риск утечки или попадания примесей в транспортируемый воздух.

Способ производства определяет следующие виды трубопроводов:

• прямошовные;
• спирально-навивные;
• спирально-сварные.

Что касается жесткости, то трубы бывают гибкими или жесткими.

Итак, самыми популярными являются жесткие трубы с сечением в виде круга или квадрата. Такие вытяжные трубы для вентиляции полностью соответствуют всем прочностным характеристикам, очень просты в эксплуатации и установке. Причем их не нужно закреплять между собой, поскольку их вес оптимален для обычной прочной стыковки.

Минусы: пониженное значение звукоизоляции и рифленая структура, приводящая к снижению скорости воздушного потока. Любая вентиляционная труба для вытяжки в частном доме должна быть выбрана на основании предложенных критериев и характеристик.

Существует два основных способа стыковки вентиляционных труб в частном доме:

• фланцевый – монтаж осуществляется при помощи одноименных элементов (фланцев), а повышенная герметичность обеспечивается уплотнителями;
• безфланцевый  – предполагает фиксацию при помощи стального бандажа и металлической рейки.

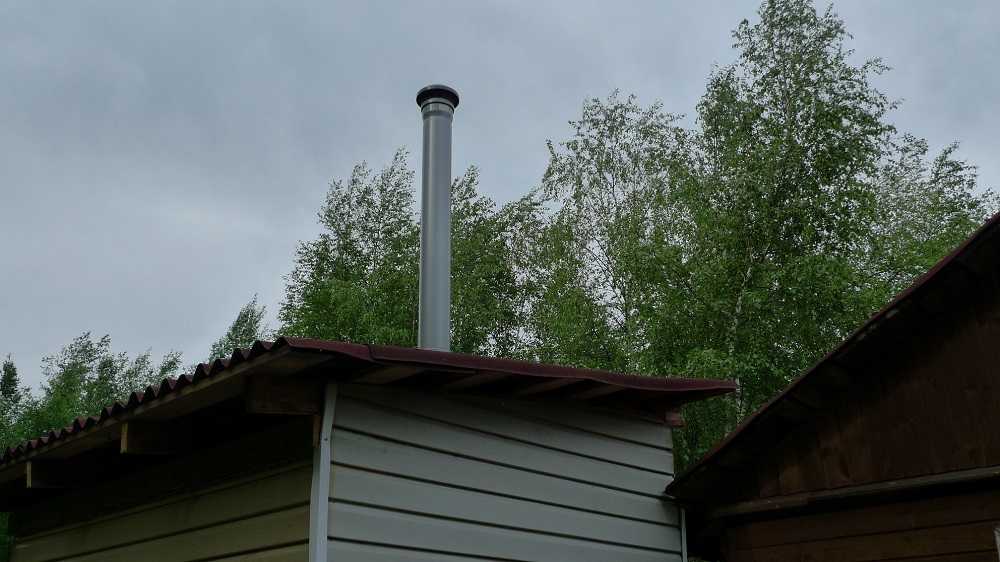

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена.

Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж.

При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода.

В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов.

Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Зачем частному дому вентиляция

Конструктивно жилые здания представляют собой замкнутые пространства, надежно изолированные от внешней среды. Стены, двери и окна защищают помещения от осадков, теплого и холодного воздуха, пыли, животных и насекомых.

Однако, подобная изоляция от внешнего мира дает такие побочные эффекты:

• При дыхании людей образуется углекислый газ, который в высокой концентрации вреден для здоровья. Если от него не избавляться, то плохое самочувствие — это самая меньшая из возможных неприятностей.
• Постоянная сырость. Жизнедеятельность людей (стирка, влажная уборка, принятие водных процедур, приготовление пищи) неразрывно связана с образованием повышенной влажности.
• Накапливание угарного газа от работы отопительных котлов. А это — реальная угроза для жизни.

Неправильный расчет удаления отработанных воздушных масс из помещения приводит к возникновению сложных, а иногда и неразрешимых вопросов.

Основные варианты примыкания узла вентиляции

Выбор способа примыкания узла вентиляции зависит от материала, из которого изготовлена кровля.

Не менее важную роль играет вид трубы, которая служит для воздуховода:

• простая труба из металла или полипропилена, которая не имеет каких-либо дополнительных функций;
• дополненная вентилятором;
• труба, дополненная системой клапанной регулировки, со штанговым или ручным управлением;
• сложные вентиляционные системы с несколькими дополнительными функциями.

Чем больше функций имеет воздуховод, тем выше требования к монтажу узла вентиляции.

В зависимости от того, для чего устанавливается вентиляционная труба, к ней выдвигаются различные требования – например, она может дополнительно оснащаться вентиляторами

Самый простой вариант укладки узла вентиляции может проводиться на мягкой кровле. Для этого в крыше необходимо сделать отверстие, которое по диаметру подходит к вентиляционной трубе, проложенной в доме.

К отверстию, при помощи саморезов крепится фланцевая опора, обязательно дополненная гибкой прокладкой. Во фланец ставится стакан (крепится саморезами) и оцинкованная труба. Пустое пространство между стаканом и трубой заполняется теплоизоляционным материалом.

При использовании других материалов для покрытия кровли потребуется использовать более сложные методы крепления, с дополнительными листами гидроизоляции.

Если речь идет о промышленном варианте исполнения узла вентиляции на крыше, то они довольно стандартны.

Это воздуховод, который имеет форму квадрата или круга, а вокруг него располагается монтажная шайба с дополнительными ребрами жесткости. Узлы прохода производятся трех видов – те, которые производятся без клапана или с клапаном с электроприводом или ручным управлением. Кроме того, узел прохода может отличаться по своей форме.

Для того чтобы подобрать необходимые материалы, нужно определиться с вариантом прохода узла через крышу. Самой простой оказывается установка узла на мягкой крыше, которая выполнена, например, из гибкой черепицы.

Для этого потребуется эластичный резиновый уплотнитель, стакан и переходной фланец.  Установить эту конструкцию не составит особенного труда – вполне можно сделать все своими руками.

Для того чтобы правильно прикрепить вентиляционную трубу к кровле, необходимо придерживаться представленной инструкции, что позволит избежать нарушений в воздухообмене

В тех случаях, когда на кровле уложен другой материал, например, профнастил или шифер, обойтись типовым набором материалов не получится. Кроме того, если труба вентиляции слишком высокая или под крышей имеется значительный слой утеплителя, описанный выше способ не подходит.

Тогда придется использовать узел, который состоит из стального стакана, а под ним должна располагаться металлическая площадка. Как и в предыдущем случае, работы начинаются с определения точного места, куда будет врезана труба, а также создания отверстия нужного диаметра под трубу и площадку.

Первым делом укладывается слой гидроизоляции, края которого запускаются под кровлю. В том месте, где располагается непосредственно узел прохода, его края обрабатываются герметиком.

Для того чтобы справиться с проблемой большой высоты вентиляционной трубы, можно сделать дополнительную накладу из фанеры. Для особенно больших или тяжелых конструкций изготавливается дополнительный каркас из деревянных брусьев. Как вариант, можно установить растяжку из металлических тросов, которая надежно зафиксирует трубу на крыше.

В том случае, если речь идет о бетонной крыше, то для нее рационально использовать типовой набор материалов (пластиковый стакан, уплотнитель и фланец), поскольку на конструкциях такого типа обычно выходы для вентиляционной или других труб запланированы заранее.

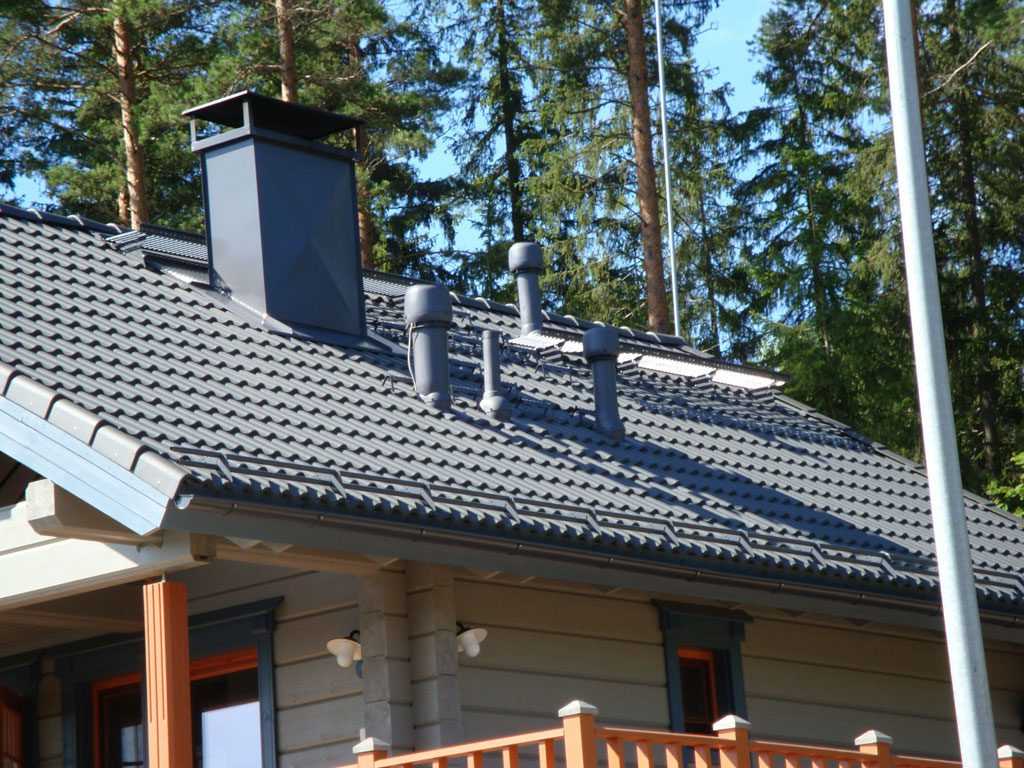

Особенности обустройства узла примыкания к крышам, имеющим различные покрытия

• Для битумной черепицы лучшим вариантом будет использование примыкающей планки, которая обеспечит плотное прижатие.
• Для металлочерепичной кровли применяется планка вака, под которую укладывают вакафлекс. Сверху все покрывается герметиком.

Полную герметичность обеспечивает обработка герметиком

• Стыки покрытий из керамической черепицы заделываются лентами из гофрированного алюминия, волнистый профиль которого повторит форму черепицы. Последующая заливка битумом сделает швы абсолютно герметичными.
• Ленты из гофрированного алюминия могут применяться и для битумной черепицы. Благодаря широкой цветовой гамме можно выбрать любой цвет под окраску покрытия.

Современные строительные материалы, используемые для обустройства кровли, просты и удобны в применении. Инструкции от производителя упрощают процесс и позволяют пользоваться ими даже непрофессионалам. При этом не следует забывать, что от состояния кровли зависит сохранность всего сооружения, поэтому кровельные работы, в том числе по установке ее узлов, лучше доверять профессиональным исполнителям.

Вентиляционные системы зданий нуждаются в точке вывода отработанного воздуха или ввода свежей приточной струи. Места прохода воздуховодов сквозь перекрытие или кровлю здания должны быть оформлены соответствующим образом и обеспечивать:

• Герметичность соединения, отсутствие протечек дождевой или талой воды.
• Отсутствие конденсата на металлических частях устройства.
• Свободный проход необходимого количества воздуха.

Для комплексного решения этих вопросов применяются унифицированные (УП), конструкция которых оптимальным образом соответствует выдвигаемым требованиям. Узел прохода — это сварная металлоконструкция, представляющая собой патрубок круглого сечения, оснащенный с двух торцов фланцами для присоединения к воздуховодам, имеющая основной (опорный) фланец, служащий основным крепежным узлом конструкции, опционально оборудованный клапаном и специальным кольцом для отвода конденсата. В зависимости от условий эксплуатации применяется тот или иной вид УП, максимально отвечающий требованиям конструкции системы.

Расчет диаметра воздуховода и высоты канала

Чтобы произвести правильный расчет диаметра воздуховода можно воспользоваться помощью специалиста, изучить нормативные документы или использовать электронный калькулятор.

Нормативы

Правила обустройства вентканалов изложены в СНиП 2.04.05–86.

Основные из них следующие:

• вентканалы от кухни и котла отопления следует врезать последними в систему вентиляции;
• прочность и высота труб должны соответствовать ветровой нагрузке;
• проходящий через стены и крышу коттеджа воздуховод должен быть герметичным и устойчивым к коррозии.

Для снижения скорости потока в каналах необходимо устанавливать вентиляционные решетки.

По таблице

Расчет по таблице применяется в тех случаях, когда у владельца дома имеется обширный выбор строительных материалов и есть точные данные относительно параметров будущего строения. Нужно только сопоставить диаметр или площадь воздуховода с объемом помещения. При более сложных подсчетах учитывается форма магистрали, ее шероховатость и температурные показатели. Воспользоваться можно таблицей:

Калькулятор

Электронный калькулятор на сайте https://ventkam.ru является настоящей находкой для мастеров, которые обустраивают вентиляцию в доме своими руками. Подсчет данных производится быстро и точно. Все что нужно — провести замеры и ввести полученные числа в ячейки.

Нюансы

Даже правильно и добротно возведенная вентиляция нуждается в регулярном обслуживании. Это необходимо для восстановления геометрии и площади сечения вентканалов.

5 Правила утепления

Внутренняя термоизоляция не только предотвращает появление конденсата, но и значительно улучшает аэродинамические характеристики системы в целом, делая ее функционирование более эффективным. Кроме того, конструкцию можно утеплить снаружи — это необходимо для повышения рабочих параметров вентиляционного канала. Внешняя теплоизоляция системы имеет ряд преимуществ:

1. 1. Уменьшает теплоотдачу, что положительно действует на уровень тяги.
2. 2. Снижает шум и вибрации, сопровождающие работу системы.
3. 3. Минимизирует риск появления плесени и наледи из-за чрезмерной влажности.
4. 4. Риск возгорания сводится к минимуму.

Выбирать термоизоляционные материалы необходимо, учитывая определенные факторы. Некоторые из них:

1. 1. Габариты вентиляционной шахты на кровле, ее строение.
2. 2. Показатели проводимости тепла используемых материалов.
3. 3. Присутствие точки росы.
4. 4. Температурные различия между внутренней основой и строением комплекса вентиляции.

Следует обратить внимание, что на кирпичных системах не образуется конденсат, поэтому проводить их термоизоляцию совсем необязательно. Для внешнего утепления зачастую используются плиты для фасада на основе гипсошлака и так далее

Процесс состоит из нескольких этапов:

1. 1. Сначала проводится подготовка поверхности — очистка, демонтаж слабых участков. Затем ее обрабатывают грунтовкой.
2. 2. Для крепления плит используется специальная клеящая смесь. С ее помощью выполняется окантовка и монтаж нашлепка.
3. 3. Затем устанавливают фасадные дюбеля. Это делают после полного отвердевания клеящей смеси.
4. 4. Установка укрепляющей основы, сделанной из клея и материалов на основе стеклоткани.
5. 5. После высыхания клея поверхности обрабатываются грунтовкой. Затем осуществляется отделка штукатуркой.

Особенности монтажа типовой конструкции

Узлы проходки вентиляционных коммуникаций промышленного производства выполняют в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.

Место прохода вентиляционной трубы через кровлю обычно имеет квадратную конфигурацию, это нужно учитывать, выбирая форму воздуховода и тип узла перехода

Для расчета узла прохода следует учитывать такие показатели, как угол уклона ската и расстояние от элемента до конька крыши.

Типовой узел перехода может быть выполнен в следующих вариациях:

• с кольцом для конденсата или без него;
• с утепленным или обычным клапаном или без клапана;
• с ручным или механическим управлением для клапана;
• с защитой от искр или без таковой и т.п.

Перечисленные опции могут варьироваться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система работает стабильно и не нуждается в постоянной регулировке. Возможно также изготовление узла проходки под заказ.

Типовые узлы проходки через кровлю, выполненные на промышленных предприятиях, очень разнообразны, их выбирают в зависимости от размеров трубы и характеристик крыши

Конструкции этого типа выполняют из полимеров, нержавеющей стали толщиной 0,5-0,8 мм и из черной стали на 1,5-2 мм. Сечение готового узла перехода может быть круглым, овальным, квадратным или прямоугольным. Конкретную модель выбирают в зависимости от типа кровельного материала и параметров вентиляционной трубы.

Хотя узлы прохода зарубежного производства обычно отличаются высоким качеством, они не всегда адаптированы для местных климатических условий, поэтому не помешает внимательно изучить предложения отечественных производителей.

Их обычно маркируют следующим образом:

• буквы УП с индексом от 1 до 10 указывают на конструкцию без конденсаторного кольца и клапана;
• индексами от 2 до 10 обозначены устройства с ручным клапаном, кольцо отсутствует;
• обозначение УПЗ присваивают устройствам со специальной площадкой под исполнительный механизм для клапана, который предусмотрен конструкцией.

В комплектации готовых моделей узлов перехода имеются закладные болты и гайки, которые крепятся к деревянным конструкциям, стаканам из железобетона, предназначенным для установки. Для теплоизоляции успешно используется минеральная вата, которую рекомендуется защитить слоем стеклоткани.

Если необходимо установить вентиляционный узел с защитным клапаном, следует обратить внимание на предназначенный для него патрубок. К нижнему фланцу этого элемента должен быть прикреплен клапан

Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепежа для расчалок используют хомуты и кронштейны.

Чтобы дополнительно защитить вентиляционный стояк от воздействия влаги, нужно использовать юбку. Сборник конденсата приваривают к патрубку.

Он предназначен для удаления влаги из воздушных масс, которые перемещаются по вентиляционному каналу. Для управления клапаном используют механический узел, который следует установить на предназначенной для него полочке.

Этот элемент не стоит устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов проходки. Типовые модели узлов обычно монтируют перед началом кровельных работ: сначала монтируют воздуховоды вентиляционной системы, затем проход, а кровлю ставят после этого.

Рекомендуется по окончании работ провести герметизацию всех стыков, в том числе места примыкания элементов узла к кровельному покрытию.

Для этого следует:

• очистить поверхности трубы и кровли от загрязнений;
• заклеить нижнюю часть воздуховода и прилегающий участок кровли фольгированной бумагой;
• заполнить отверстия герметизирующим составом.

Эти меры помогут защитить проходку от влаги и создать дополнительную теплоизоляцию конструкции.

С правилами монтажа непосредственно системы вентиляции ознакомит рекомендуемая нами статья, в которой детально разобраны нюансы проектирования и организации.

Осадки и вентиляционная труба: способы защиты

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки.

Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

Правильное расположение вентканалов

Высота трубы зависит от градуса наклона ската

Конструкция проходного узла при выводе вентиляции на крышу
Труба может быть полимерной — она долговечна

Грибок монтируется с помощью метизных креплений

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением.

Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе.

Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

Видео описание

Подробнее порядок действий можно увидеть в видеоролике:

Монтаж УП на мягкую кровлю выполняется подобным способом. Работа несколько проще, так как поверхность ровная и не требует от проходки повторения рельефа. Необходимо лишь плотно прикрепить узел к поверхности и тщательно изолировать ее герметиком.

В заключение следует сказать несколько слов о необходимости обработки всех стыков и соединений. Влага не должна иметь возможности проникновения в щели. Даже если она не проходит сквозь все слои утепления, при замерзании лед расширит щель и понемногу увеличит ее до опасных размеров. Поэтому все узлы после установки рекомендуется обработать снаружи по периметру герметиком, делая линию соединения узла с кровлей закрытой от внешних воздействий. Это позволит исключить возможность появления протечек и обеспечит максимально длительный срок службы элементов.
