Схемы отопления в одноэтажном частном доме

Двухтрубная система обогрева

Главным отличием двухтрубной схемы отопления дома является наличие одной трубы для подачи воды и еще одной — для ее возвращения. Причем в первую поступает горячая жидкость, по второй к котлу направляется уже остывший теплоноситель.

Каждая батарея обслуживается как подающим, так и обратным стояком. Это даёт возможность регулировать количество получаемого тепла отдельными радиаторами. Если не учитывать охлаждение теплоносителя в трубах, выходит, что во все нагревательные элементы поступает жидкость с одинаковой температурой.

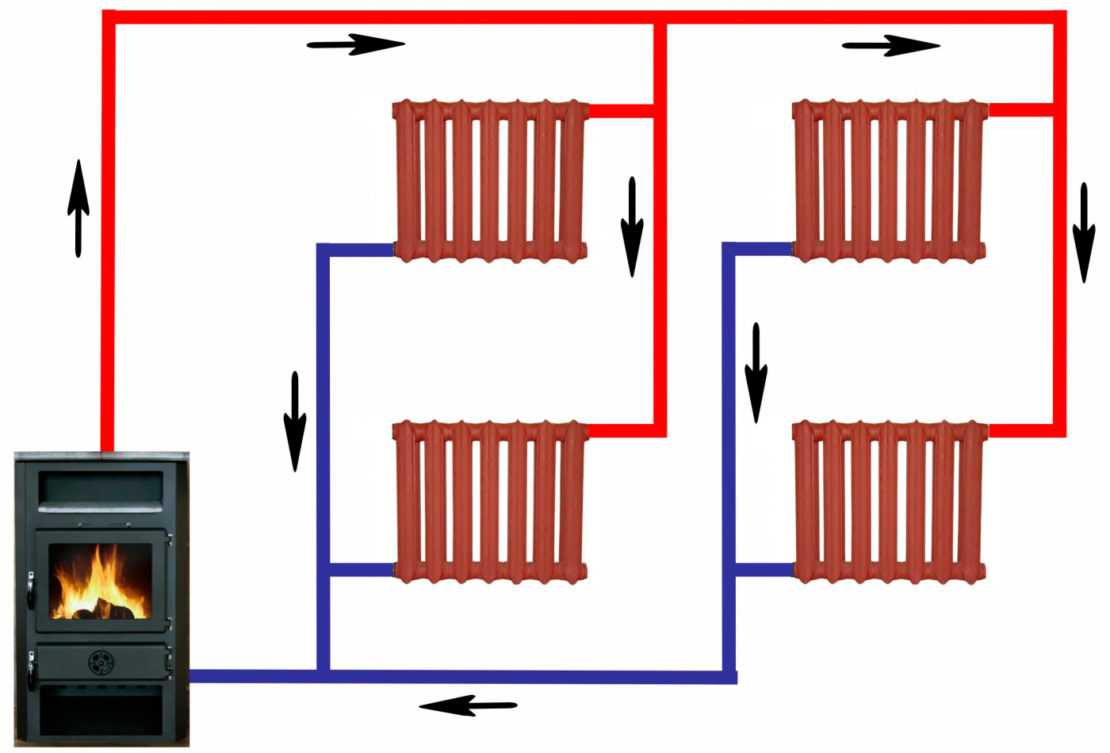

Так выглядит стандартная двухтрубная система теплоснабжения, в которой нагрев жидкого теплоносителя обеспечивает двухконтурный газовый котёл

Двухтрубная схема отопления включает:

• теплогенератор;
• батареи;
• расширительный бак;
• трубы;
• запорную арматуру и специальные приспособления для выпуска воздуха.

От котла к расширительному резервуару идет труба с горячей водой. Затем она в отопительном контуре соединяется с разводящей линией. Помимо этого, в бак врезают переливной патрубок для своевременного отвода излишков теплоносителя в канализационную систему.

Из нижней части теплообменников выходят трубы, объединенные в одну обратную магистраль. По ней остывший теплоноситель возвращается назад в котел. Обратный трубопровод прокладывают строго параллельно верхним трубам. Он должен проходить через все комнаты, где проложена линия подачи горячей воды.

Двухтрубные системы с принуждением считаются самыми эффективными для одноэтажных домов и коттеджей, но они могут обеспечить теплом и двухэтажные здания большой площади.

А такие позволяют равномерно и очень быстро прогреть комнату и поддерживать разный температурный режим в помещениях. Кроме того, двухконтурное выполнение даёт возможность организовать не только обогрев дома, но и горячее водоснабжение.

Циркуляционное давление в двухтрубной системе напрямую зависит от высоты установки нагревательных элементов

Закрытые системы теплоснабжения с принудительной циркуляцией монтируются в двух вариантах — с горизонтальной и вертикальной разводкой.

Первый способ реализуют в одноэтажных домах с длинным трубопроводом. В таких ситуациях подключение водяных радиаторов к отопительному контуру с горизонтальной разводкой — оптимальное решение.

При втором варианте разводки стояк расположен вертикально, что позволяет задействовать схему даже в многоэтажных зданиях. В подобных системах не накапливается воздух, поскольку образовавшиеся пузырьки мгновенно поднимаются в вертикальном направлении, прямо в расширительный резервуар.

Виды отопления с гравитационной циркуляцией

Существует четыре схемы отопления самотеком. При выборе определенной разновидности учитывают желаемую производительность сети и особенности дома. После подбора схемы производят гидравлический расчет, определяются с диаметром труб разводки и параметрами нагревательного оборудования.

Закрытая система

Закрытая схема системы отопления частного дома с естественной циркуляцией работает по следующему принципу:

• После нагревания теплоноситель расширяется и вытесняет воду из контура.
• Эта жидкость попадает в расширительную емкость закрытого типа. Такой бак состоит из двух камер (водяной и газовой), разделенных эластичной мембраной. Он полностью герметичный.
• В результате поступления жидкости в водяную камеру мембрана продавливается в полость газового отсека, от чего там повышается давление.
• После охлаждения теплоносителя в сети давление в трубопроводе уменьшается. За счет давления газа мембрана выдавливает теплоноситель обратно в контур.

Для бесперебойной работы сети важно правильно рассчитать объем расширительной емкости. Если речь идет о большом доме с разветвленной системой отопления, то понадобится бак значительного размера

Открытая система

Чаще используется естественная циркуляция в открытой системе отопления частного дома. От предыдущей схемы она отличается конструкцией компенсационной емкости. Бак можно сделать своими руками из обычной стальной или пластиковой бочки. Емкость нужного размера устанавливают под потолком дома или на утепленном чердаке.

Основной недостаток схемы в открытой емкости, через которую в контур проникает кислород, способствующий коррозии отопительных приборов и труб. Также минусом считается и то, что система часто завоздушивается, что вынуждает устанавливать краны Маевского на каждую батарею.

Однотрубная система

Данная схема используется нечасто, потому что не может похвастаться эффективностью. Из-за последовательного подключения всех радиаторов к контуру в каждый последующий прибор поступает теплоноситель с более низкой температурой. Это способствует неравномерному прогреву дома, вынуждает увеличивать количество секций в радиаторах по мере их удаления от котла.

Плюсы однотрубной разводки заключаются в простом монтаже и небольшом расходе материалов. Для устройства сети не нужны сложные гидравлические расчеты. Минусы данной схемы состоят в том, что удаленные от нагревательного оборудования комнаты хуже отапливаются. При учете, что придется монтировать дополнительные секции, экономия на трубах несущественная.

Двухтрубная система

Намного выгоднее делать двухтрубную разводку. При этом прокладывается подающий и обратный трубопроводы, а все отопительные приборы подключаются к контуру параллельно. Благодаря этому во все батареи попадает теплоноситель с одинаковой температурой, а дом прогревается равномерно.

Положительные моменты использования двухтрубной схемы:

1. Равномерный прогрев постройки большой площади и с несколькими этажами.
2. Не нужно монтировать дополнительные секции на радиаторы, чтобы откорректировать теплоотдачу.
3. Проще наладить и отрегулировать работу сети. Можно настраивать температуру обогрева в каждом помещении и ремонтировать батареи без остановки работы сети.
4. Для устройства разводки используют трубы меньшего сечения, чем при однотрубной схеме.

Выбор отопительного котла

Разновидность и мощность котла зависит от площади дома и климата в регионе

Для одноэтажного частного дома оптимальна система отопления с котлом, который соответствует требуемым характеристикам и параметрам. Мощность агрегата рассчитывается так, чтобы удовлетворить потребности обогрева в жестких условиях местного климата и предусматривается небольшой запас (10 – 20%). В условиях принудительной циркуляции воды легче предусмотреть закипание воды в теплообменнике агрегата.

Параметры, учитываемые при выборе котла:

• длина трубопровода и его диаметр;
• скорость передвижения жидкости.

Особенности однотрубной системы отопления

Выбор одно- или двухтрубного отопления не зависит от этажности дома – подходят оба типа, но для зданий с 2-мя и более этажами обязательна установка циркуляционного насоса.

Наиболее эффективным считается обогрев с жидким теплоносителем (водой или антифризом), тогда как для маленьких одноэтажных домов, например, летних дач, можно рассмотреть и другие варианты.

Принцип работы и отличительные признаки

Отопительные радиаторы, согласно однотрубной схеме подключаются последовательно, то есть теплоноситель сначала попадает в один прибор, ближний к котлу, от него по трубопроводу – в другой и т.д. Закольцованный контур, который представляет собой сеть, подходит и для 2-этажного дома, так как он удобно располагается вдоль стен по периметру.

Простейшая схема однотрубного отопления для 2-этажного здания: от стояка подачи теплоноситель поступает в отопительные радиаторы, подключенные в последовательном порядке

Наличие запорной арматуры способно улучшить пользование системой. Например, кран Маевского предназначен для удаления воздушных «пробок», которые часто возникают во время простоя, то есть в летний период. Кроме него используют различные модели балансировочных вентилей, шаровых кранов, специальных регуляторов.

Принудительный способ циркуляции в однотрубной конструкции при временном отсутствии электричества можно заменить естественным, но для этого необходим монтаж мембранного бака и расположение горизонтальных труб под наклоном до 5º.

Оценка недостатков и преимуществ

Основным плюсом однотрубных сетей считают более легкое составление проекта и непосредственно сам монтаж. Минимум труб позволяет не ориентироваться на сложную планировку помещений, а просто прокладывать трубопровод строго по периметрам обоих этажей. Ценится и экономия на приобретении для единственной магистрали меньшего количества элементов – труб, кранов.

Одна труба занимает намного меньше места, чем две, поэтому ее можно замаскировать под напольным покрытием, незаметно проложить в дверных проемах, то есть произвести монтаж без нарушений интерьера.

Одним из главных недостатков однотрубной системы, актуальным для дома с 2 этажами, является быстрое остывание теплоносителя во время последовательного перемещения сквозь радиаторы (+)

К недостаткам можно отнести необходимость в покупке более мощного циркуляционного электронасоса, вследствие чего возрастает плата за электроэнергию. Регулировать уровень температуры в конструкции с последовательным подключением сложнее: при понижении интенсивности нагрева в ближайшем радиаторе автоматически произойдет понижение температуры во всей магистрали.

Эффективность схем с принудительной циркуляцией

Полноценно функционировать превалирующая часть современных отопительных систем может только при создании искусственной циркуляции, то есть такой, при которой теплоноситель движется внутри сети благодаря работе циркуляционного насоса.

Схема устройства обогревательной системы с газовым котлом в 2-этажном доме: оборудование и приборы учета установлены на первом этаже (в цоколе, в подвале), в специально оборудованном помещении с хорошей шумоизоляцией (+)

Для устройства принудительной циркуляции в здании с несколькими этажами существуют свои предпосылки:

• установка трубопровода меньшего диаметра, что облегчает сборку разводки в целом;
• обеспечение зональной регулировки (наряду или вместо общей);
• наличие 2-го и более высоких этажей не влияет на эффективность обогрева;
• снижение температуры теплоносителя без изменений параметров теплоотдачи;
• возможность использования недорогих пластмассовых труб.

К минусам относится наличие электропитания – возможны перебои, но их легко избежать, используя резервные ИБП. Проблема более громкого шума также решается с помощью укладки слоя шумоизоляции в бойлерной.

Схема водяного отопления с принудительной циркуляцией: 1 – газовый или электрический котел; 2 – стояк; 3 – труба к расширительному баку; 4 – стояк для слива; 5 – верхняя горизонтальная разводка; 6 – расширительный бак; 7 – насос циркуляционного типа; 8 – обратная линия

Наиболее подходящее место врезки циркуляционного насоса там, где температура снижается до минимума, то есть непосредственно перед котлом, на обратной линии.

Какая информация нужна мастерам?

До того как начнутся монтажные работы, следует обговорить со специалистами все нюансы, показать свое видение отопительной системы.

Мастерам необходимо предоставить:

полную информацию о материалах, из которых выполнена кровля здания, перекрытия стен, оконные конструкции;
план одноэтажного дома;
чертежи, где отмечены места сантехнических узлов.

На срок эксплуатации системы теплоснабжения влияет не только качество инженерного проектирования и умелый монтаж, но и выбранные материалы, установленное котельное оборудование, а также рациональное использование отопительных элементов.

Тип котла и виды топлива.

Хорошая схема отопления одноэтажного дома начинается с теплогенератора, а именно котла. Ассортимент современных теплогенераторов представлен просто огромным списком котлов, которые подходят не к любой СО.

Если взять самые экономичные котлы с самым дешевым видом топлива, то это природный газ и твердое топливо.

а) газовые котлы. Они пользуются большой популярностью, особенно конденсационные, так как позволяют извлекать максимальную теплоотдачу за счёт уплотнения (конденсации) продуктов сгорания, переходящих из газообразного состояния в жидкое (конденсат).

б) котлы на твёрдом топливе. Лидером среди подобного оборудования считается пиролизный котёл. Топливо в таких котлах при ограниченном поступлении кислорода переходит в пиролизный газ, который сразу же сгорает при оптимальной подаче кислорода.

Минимальное количество отходов – существенный плюс в системе отопления. Пиролизные котлы могут работать и в режиме «Полуавтомат», то есть требуется минимум человеческого вмешательства.

Схема отопления одноэтажного дома с газовым котлом:

Тип котла следует выбирать только на основании того, какой вид топлива вы собираетесь использовать, и в какой степени он доступен в вашей местности.

1. Дрова. Самый старый метод отопления. Способ стар, да проверен веками. Если есть возможность постоянно заготавливать на зиму дрова, то это топливо может спокойно потеснить газовую систему .
2. Уголь. Такой же древний вариант, как и отопление дровами. И так же хорошо зарекомендовал себя.
3. Природный газ. Способ новый, а учитывая наличие термостатов в таких котлах, то можно считать и удобным в использовании.
4. Пеллеты. Совсем новый вариант топлива, основой для которого используются прессованные опилки, имеющие форму небольших гранул. Стоят очень дорого, но и тепла выдают больше, нежели уголь или газ.

Что касается электричества, дизельного топлива или сжиженного газа, то отапливать сейчас таким способом даже небольшой одноэтажный дом очень дорого.

Классификация систем теплоснабжения

В одноэтажных зданиях, коттеджах, домах монтируют автономные системы обогрева или зависимые от внешних источников питания. Первые функционируют на сжиженном газе, дизельном, а также твёрдом топливе. Вторые – нуждаются в подключении к электросети или магистральному газопроводу.

Ещё одно различие между вариантами теплоснабжения заключается в необходимости участия человека в работе оборудования.

Системы с автоматизированным управлением не требуют круглосуточного мониторинга или ручной настройки. Поддержание комфортной температуры внутри здания обеспечивают термостаты и термодатчики.

Эти приборы регулярно контролируют изменение температурных показателей, что позволяет системе отопления учитывать все факторы, которые оказывают непосредственное влияние на температуру в помещении: солнечное тепло, излучение бытовых электроприборов, нагрев от ламп для освещения и т. д.

Систему теплоснабжения нередко монтируют вместе с котельной автоматикой. Её главная задача – достичь максимально возможной экономичности, но не выходить при этом за рамки допустимых параметров

Автоматика даёт возможность изменять температурный режим в доме в разное время суток.

При классификации отопительных систем принимают во внимание такие признаки, как:

• тип носителя тепла — воздушные, водяные или паровые, комбинированные;
• вид используемого топлива — газовые, электрические, торфяные, дровяные, пеллетные, угольные;
• способ транспортировки рабочей жидкости — с естественной и принудительной циркуляцией;
• ход передвижения теплоносителя — попутные и тупиковые;
• способ подсоединения котельного оборудования — однотрубная и двухтрубная компоновка;
• схема разводки — с вертикальным или горизонтальным расположением разводящей линии, верхним или нижним, комбинированным.

В многоквартирных зданиях доминирует вертикальная схема разводки, а в одноэтажных встречается горизонтальная. Комбинированные методы подачи тепла преобладают в высотных новостройках.

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

Схема открытой системы отопления с циркуляционным насосом

Особенности системы отопления

От того, какая схема отопления одноэтажного дома будет использована для его обогрева, зависит не только комфорт проживающих в нем людей, но и экономичность. Это особенно актуально в современных условиях, когда стоимость используемых энергоносителей постоянно повышается.

При выборе того или иного решения, нужно учитывать следующие факторы:

1. Простота. Желательно, чтобы была возможность смонтировать отопление одноэтажного частного дома своими руками. Это позволит максимально сократить затраты на его обустройство.
2. Экономичность эксплуатации. Как уже упоминалось, от того, какие технологии будут использованы, зависит сумма, которая будет уходить каждый месяц на оплату коммунальных услуг. Наиболее эффективны в этом смысле схемы водяного отопления одноэтажного дома с использованием газового котла, работающего на магистральном или сжиженном газе.

Система отопления должна быть экономной

1. Надежность. Независимо от температуры окружающего воздуха и других внешних факторов, климатическая система жилища должна обеспечивать комфорт и уют в помещениях. Отопление одноэтажного дома должно функционировать так, чтобы не допускать замерзания теплоносителя даже в самые суровые зимы.
2. Автономность. Целесообразно отдавать предпочтение схемам, которые наименее зависимы от функционирования внешних инженерных сетей. Иначе перебои с поставкой газа или электроэнергии, которые нередко случаются в отечественных реалиях, станут причиной поломки.

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

Еще одним типом разводки является коллекторная. Это самая сложная система, предполагающая применение большого количества различных труб и специальных распределительных приборов, которые называются коллекторы. Принцип действия системы с коллекторной схемой отопления одноэтажного дома с принудительной циркуляцией заключается в том, что кипяток от котла идет в особые коллекторы, которые служат распределителями между различными радиаторами. Каждая батарея подключена к нему двумя трубами. Такая система, при своей эффективности, не может похвастаться дешевизной. В ней может регулироваться температура не только на каждом контуре, но и на каждой батарее, что позволяет создавать свой температурный режим в любой комнате.

Для разработки и монтажа коллекторной системы отопления лучше приглашать специалистов.

Делают такую схему отопления одноэтажного дома с принудительной циркуляцией, так как естественным образом вода не может эффективно циркулировать по многочисленным трубам и коллекторам. Суть данной схемы в том, что непосредственно возле котла в обратную трубу врезается центробежный циркуляционный насос, который непрерывно перекачивает воду с помощью крыльчатки. Благодаря этому, в системе возникает давление, необходимое для того, чтобы полностью прокачивать всю магистраль, нагревая все батареи равномерно. Если вы приобрели настенный дорогой автоматический котел, то в нем, скорее всего, уже установлен циркуляционный насос, который настроен на оптимальное для этого котла давление. Если же котел у вас простой, то при покупке центробежного насоса необходимо проконсультироваться о его совместимости по создаваемому давлению с этим котлом во избежание аварийной ситуации.

Коллекторная система отопления, составленная специалистом.

Коллекторная схема редко применяется в двухэтажных домах, так как она, хоть и эффективная, но очень громоздкая. Разводка для двух этажей будет слишком сложно устроена. Именно поэтому она бывает востребована только в схеме отопления одноэтажного дома с принудительной циркуляцией.



На заметку! Для устройства в своем загородном частном доме коллекторной системы водяного отопления, нужно позаботиться о приобретении необходимого количества терморегуляторов и запорных клапанов. Это позволит осуществлять регулировку климата в доме в полуавтоматическом режиме.

Циркуляционный насос для принудительной рециркуляции воды в системе отопления.

Обобщая вышеизложенное, можно отметить, что выбор из трех существующих типов разводок водяного отопления должен осуществляться обдуманно. В небольшом по площади одноэтажном доме можно проложить только одну трубу. Такую схему еще называют «ленинградкой». Если площадь дома значительная или он двухэтажный, то лучше делать двухтрубную систему отопления с обратной трубой. Для создания в доме современной и эффективной системы отопления, можно смонтировать ее по коллекторной схеме. Стоит она будет больше, но и эффективность у нее будет гораздо выше. Главное, чтобы любая созданная система всегда работала хорошо и надежно в любых, даже сложных, условиях. Для этого сооружать ее нужно по всем правилам и рекомендациям.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Двухтрубная система отопления для 2-этажного дома

По-настоящему комфортных условий проживания можно достичь лишь при установке двухтрубной обогревательной системы. Ее конструкция позволяет регулировать температуру в отдельных помещениях и экономить энергетические ресурсы.

Как работает схема с двумя магистралями?

В отличие от однотрубной схемы, двухтрубная состоит из пары магистралей с различным назначением: одна из них подает теплоноситель, вторая выводит обратно. Подключение радиаторов производится не в последовательном порядке, а параллельно. Один контур, с нагретым теплоносителем, отходит от стояка к радиаторам обоих этажей, второй монтируется к выходу котла и также разводится на оба этажа.

Радиаторы снабжены термостатическими клапанами, позволяющими выставлять комфортную температуру. При желании можно снизить интенсивность нагревания частично или полностью перекрыть поступление воды в прибор.

Часть устройств принципиально врезают в обратку, например, перед котлом традиционно монтируют мембранный бак, регулирующий давление, насос циркуляционного типа и предохранительный клапан

В современных 2-этажных домах применяют двухтрубные конструкции, так как они гораздо эффективнее однотрубных:

• уменьшают потери давления;
• не требуют мощного насоса;
• сохраняют температуру теплоносителя одинаковой для каждого радиатора;
• позволяют использовать внутри одной системы множество различных тепловых устройств (например, радиаторы, конвекторы и «теплый пол»);
• дают возможность производить ремонт и замену деталей без ущерба для общего функционала.

Главным недостатком является сложность самостоятельной установки – во время сборки консультация и контроль профессионалов обязательны.

Удачные решения устройства двухтрубной системы

Существует множество воплощений разнообразных схем, но при составлении проекта следует отталкиваться от индивидуальных требований.

Простейшая схема для обустройства обогревательной системы в 2-этажном доме. Для нее характерны следующие пункты: 2 контура для отопления и производства ГВС, жидкий теплоноситель, принудительная циркуляция (+)

Ряд универсальных схем подходят для обеспечения теплом домов различной площади и этажности.

Подробная схема двухтрубной разводки для одноэтажного дома с полностью оборудованным цокольным этажом. Проблема теплоизоляции пола в подвале решена подключением водяной системы «теплый пол»

Если установить дополнительное оборудование, например мембранный бак, возможности системы обогрева расширятся.

А и Б – два варианта устройства разводки, верхнего и нижнего типа. Дополнительное оборудование: расширительный бак, краны Маевского, воздушная линия (+)

На следующей схеме объединены три наиболее востребованных схемы разводки.

1 уровень – тупиковая разводка с параллельным монтажом обоих контуров; 2 уровень – встречная разводка, характеризующаяся двухсторонним радиаторным подключением; 3 – коллекторная разводка с улучшенной балансировкой

Все указанные схемы подходят для отопления 2-этажного здания.
