Монтаж инфракрасного теплого пола под ламинат своими руками

Применение

Инфракрасный теплый пол используют как систему для дополнительного обогрева помещений в загородных коттеджах и домах, в квартирах и офисах высотных зданий. В качестве основной системы отопления ее применяют для небольших складских помещений, теплиц.

Вам это будет интересно Электрические схемы

Также при помощи инфракрасного теплого пола очень многие владельцы частных домов обогревают входное крыльцо, полимерные трубы водоснабжения.

На заметку. В некоторых случаях такую систему используют для обогрева несущих холодных стен. Это позволяет сделать угловые комнаты в высотных домах более теплыми, снижая расходы на отопление на 20-30%.

Как сделать теплый пол своими руками

При монтаже теплой системы под ламинированный пол необходимо учитывать факторы:

• влажность;
• ровность и твердость основания;
• строительные материалы на укладку под ламинат и облицовку стен.

Перед тем как начинать работы, делают схему расположения отопительных элементов и участков для мебели. Устанавливать близко к радиаторам отопительные элементы системы не нужно. Под мебелью и в углах не нужно использование данной системы, чтобы не греть впустую и не тратиться на лишние материалы.

Подготовительная часть

Первое, о чем нужно позаботиться, – гидроизоляция и теплоизоляция основания. Чтобы защитить деревянное основание от влаги, используют гидроизоляционную мембрану и пароизоляционную пленку.

Сначала убирают старый дощатый пол и добираются до чернового деревянного основания. Проверяют горизонтальность и состояние. Если нужна реставрация, то нужно заняться укреплением, ведь придется укладывать еще бетон поверх, а это серьезная нагрузка.

Можно дополнительно защититься от воздействия влаги и покрыть доски антисептическими средствами.

Теплоизоляция

Как сделать так, чтобы тепло от нагревательных элементов не отапливало подпольное пространство. Для этого делают так называемый утепленный пол.

Технология следующая. Под лагами монтируют фальшивый пол из листов ДСП или фанеры. В итоге получаются своеобразные ниши, которые заполняются утеплителем.

После чего покрывают гидроизоляционным и пароизоляционным материалом и монтируют поверх черновым полом. Стоит отметить, что между утеплителем и черновым полом нужно сделать около 3-5 см пространства для вентиляции. Это позволит избежать возникновения там конденсата и сохранит этот «пирог» в первозданном состоянии.

Поверх черного пола укладывают теплоотражающий элемент, который не позволит конвективному теплу добраться до подполья. Для монтирования электрической системы можно использовать только фольгированный материал с толщиной не более 5 мм.

Монтаж нагревательной системы

Укладывание электрического и инфракрасного материала системы не имеет сложности, потому что они продаются уже готовыми листами и рулонами с вмонтированными в них элементами подачи тепла.

А вот с водяной системой обстоит дело иначе. Тут нужно правильно распределить тепло. Как уже говорилось, укладываются трубы змейкой или спиралью.

Расстояние между трубами выдерживают так, чтобы тепло равномерно нагревало пол по периметру системы. Не должно быть такого, что на поверхности 5 см пола теплые, 5 см холодные, 5 см теплые и т.д.

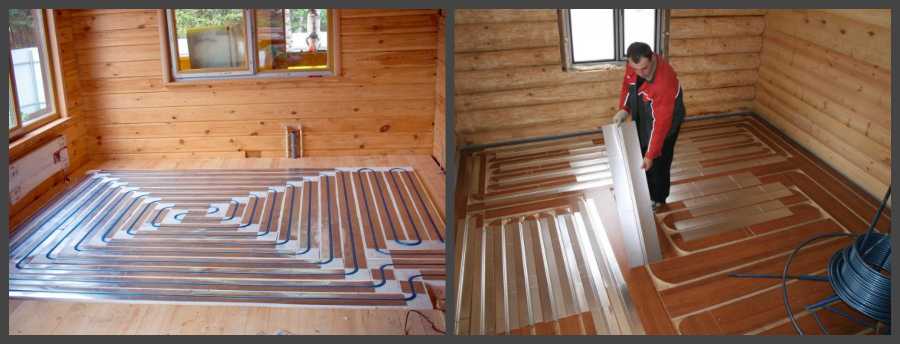

Чтобы равномерно установить нагревательные трубы,используют алюминиевые пластины. Они сыграют роль направляющих тепла. Имеет пластина углубления в центральной части.

Тепловой контур труб закладывается в данные углубления на пластинах, после чего они заворачиваются одной половиной с верхней части и прикрепляются к основе.

Можно и более просто уложить трубы, путем сооружения полостей. Используют для этого бруски сечением в 20 мм, на которые набивают сверху настил. Бруски будут обрешеткой для верхнего слоя настила.

Чтобы уложить ламинат, нужно иметь ровную и прочную поверхность. Поэтому на двойной пол накладывается сверху штукатурная сетка.

Тестовый запуск системы

Прежде чем класть ламинат, проверяют работу отопительной системы. Проверять лучше циклически, в течение 3-4 дней, постепенно нагревая и давая остыть.

Ежедневно температуру повышают на 5 градусов и в конце тестовой проверки доводят до максимально возможной расчетной мощности.

Водяные полы нужно проверять еще до заливки бетонной стяжки высоким давлением. Если будут факты протечки из-за плохих соединений в системе, то их нужно устранить. Также просмотреть опасные участки на деформацию, впоследствии они могут стать очагами протечки. После того как система проверена, можно продолжать работы по укладке чистового покрытия.

Готовим основание

Черновой пол должен быть ровным и чистым – сор и крупногабаритный мусор не допускаются, также важно удалить камешки, песок, пыль. Пол рекомендуется проверить на прочность, трещины и зазоры отремонтировать, выровнять до приемлемых параметров

Также на черновые полы должен быть постелен теплоизоляционный материал. Рекомендуется использовать фольгированный. Блестящая сторона должна быть вверху. Полосы укладываются стык в стык. Толщина фольгированного материала должна быть около 2-3 мм. Закреплять материал удобнее всего при помощи двухстороннего скотча, а щели между отдельными полосами можно закрыть обычным скотчем. Затем в материале будут вырезаны небольших размеров углубления, в которые помещаются клеммы, провода и другие коммуникации. Тогда основание для капризного ламината будет оптимально ровным. Также на основание пола рекомендуется постелить и слой гидроизоляционного материала.

Укладка фольгированного теплоизолятора

Особенности монтажных работ

И напоследок – несколько советов по проведению монтажа системы ИК подогрева:

влажность в помещении, где производятся работы, должна быть не более 60%;
монтаж ИК полов производится при температуре 0 градусов и выше;
термопленка даже для проверки должна подключаться к сети только в развернутом состоянии – в рулоне ее подключать нельзя;
если пленка была повреждена в месте пролегания графитового (черного) слоя, то место повреждения обязательно изолируется в двух сторон;
термодатчик нужно подключать так, чтобы в случае необходимости его можно было легко заменить;
если в квартире случился потоп, то полы важно срочно отключить и не использовать, пока они не просохнут.

Инфракрасный теплый пол

Если система ИК нагрева полов была подключена правильно, то прослужит десятилетия

Все работы важно проводить внимательно и аккуратно – только в этом случае можно получить желаемый результат!

Особенности инфракрасных теплых полов

Традиционные теплые полы изготавливаются на основе тонкой трубы из сшитого полиэтилена (или металлопластика), по которой циркулирует горячий теплоноситель. Все это хозяйство, вместе с утеплителем и пароизоляцией, прячется под толстый слой бетонной стяжки. В результате получается эдакий «бутерброд», позволяющий получить теплое напольное покрытие. По такому полу могут безопасно перемещаться взрослые и дети, не боясь простудиться. Тепло актуально и для тех, у кого постоянно мерзнут ноги.

У водяных теплых полов имеются довольно серьезные недостатки:

• Большая нагрузка на перекрытия – ее создает толстая бетонная стяжка. Поэтому в многоэтажных домах их монтаж нежелателен и даже опасен;
• Возможность образования протечки – сочащаяся вода может проникнуть через бетон и залить подвал или нижний этаж;
• Сложность в монтаже – ничто не мешает уложить водяные теплые полы самостоятельно, но в реальности сложность работ выше, чем это кажется после прочтения пошаговой инструкции.

В некоторых случаях вместо труб с теплоносителем прокладывается греющий кабель. Он не нуждается в мощной и тяжелой бетонной стяжке, поэтому может быть проложен даже в квартире. Но лучше всего заменить его нагревательным матом – он прост в монтаже и подходит под большинство напольных покрытий, особенно под кафельную плитку или керамогранит.

Теплый пол обеспечивает более равномерный и рациональный прогрев помещения, что крайне положительно сказывается на комфорте человека.

Пленочный теплый пол – это современная альтернатива всем вышеуказанным разновидностям полов. Его основой является инфракрасная пленка, прокладываемая под напольным покрытием. На нее подается электроэнергия, в результате чего та начинает генерировать инфракрасные лучи. Достигая поверхности плитки, древесины, линолеума и любого другого покрытия, они преобразуются в тепловую энергию.

Рассмотрим основные особенности и достоинства пленочных теплых полов:

• Облегченный монтаж – в отдельных случаях на него уходят максимум два часа. Причем сложнее снять и уложить обратно снятое покрытие, чем смонтировать пленку;
• Нет никакой нагрузки на междуэтажные перекрытия – благодаря этому пленка может быть использована для установки в квартирах;
• Пленочный теплый пол безопасен для человека и животных – он не оказывает негативного влияния на здоровье и не является источником электромагнитного излучения;
• Совместимость почти с любыми напольными покрытиями;
• Долговечность – правильно уложенная пленка сможет проработать 10-15 лет (некоторые производители гарантируют до 50 лет эксплуатации), не требуя замены.

Есть и минусы:

• Дороговизна – цены на пленочные теплые полы хоть и падают, но остаются высокими;
• Электрическое отопление приводит к большим расходам на электроэнергию – от этого уже никуда не деться;
• Отсутствие стойкости к нагрузкам – в случае применения линолеума, потребуется обеспечить защиту пленки с помощью фанерных листов.

Некоторые специалисты отмечают низкую надежность пленочных теплых полов, но здесь все зависит от выбранной пленки – если гнаться за дешевизной, то и с надежностью все будет плохо.

Главной особенностью пленочных теплых полов является то, что они не уменьшают высоту потолков, как это делают водяные трубы и нагревательный кабель.

«Легкий» водяной теплый пол

Поскольку электрический теплый пол потребляет значительное количество электроэнергии, он не получил широкого распространения в частном домостроении. Чаще всего жители коттеджей выбирают водяные системы. поскольку вода – дешевый теплоноситель.

Система водяных теплых полов предполагает обязательное наличие нагревательного котла, насоса, коллектора. арматуры регулирования потока (краны, задвижки, байпасы), а также контрольного оборудования (расходомеры, термостаты).

Укладка водяного пола возможна двумя путями, один из которых простой, а другой – более сложный, поскольку включает большее количество элементов. Для обоих вариантов потребуются:

• Трубы отопления. шаг укладки которых составляет 20 см;
• Теплоизоляция. Лучше всего подойдет минеральная вата, поскольку она является натуральным материалом. Полимерные не способны выдерживать перманентное воздействие повышенной температуры;
• Жесткое основание.

Для более сложного монтажа дополнительно нужны алюминиевая фольга (желательно цельный лист), металлическая сетка для укрепления всей конструкции, полиэтиленовые трубы высокого давления, термодатчик в гофре, а также механический или автоматический терморегулятор. Для того, чтобы сберечь полученное тепло, применяются теплоотражающие экраны. С помощью них потоки тепла направляются вверх и греют объем помещения. Подробнее о такой системе и ее монтаже в видео:

Сделать водяные полы по деревянным перекрытиям не так сложно, но при этом необходимо учитывать некоторые особенности. В частности, для системы трубопроводов лучше всего подходят трубы диаметром 16 мм, поскольку они способны обеспечить нужный поток теплоносителя в системе. Трубы следует завернуть в фольгу, это позволит значительно снизить теплопотери.

Максимальная длина одного контура – 100 м. Однако всегда следует стремиться к снижению этого показателя: чем меньше длина контура, тем эффективнее будет работать вся система и вам удастся сохранить больше тепла. Как же уменьшить длину контура? Для этого можно разделить помещение на участки с максимальной площадью 40 м2. При этом каждый из них должен быть оснащен автономным контуром. Не забывайте, что водяные полы не обязательно должны покрывать всю поверхность пола целиком.

Не стоит экономить на нагревательном котле, насосе и другом вспомогательном оборудовании для водяного пола. От этих элементов зависит эффективность и функционирование всей системы в целом.

Материалы По Теме:

Теплый электрический пол под плитку – о выборе системы и технологии монтажа

Какой пол лучше выбрать под плитку

Есть различные модели греющих полов, они бывают водяными и электрическими

Последние подразделяются на кабельные, стержневые и плёночные.  Каждый вид имеет свои плюсы и минусы, на которые следует обращать внимание при выборе полового покрытия

Водяные тёплые полы —
конструкция с уложенным трубопроводом, по которому циркулирует нагретый
теплоноситель. Чаще монтируется в стяжку.

Электрические
кабельные — в качестве элемента нагрева выступает кабель. Как и водяной пол,
данный вид чаще заливается бетонной стяжкой, хотя допустим и «сухой» метод
монтажа.

Электрические
инфракрасные полы — самый лёгкий и недорогой вид для укладки, особенно в
квартире. Представляет собой тонкую плёнку с карбоновыми пластинами.

Плюс кафеля, при
размещении его на тёплом полу, он не препятствует прохождению тепла, что
увеличивает КПД отопительной системы. Плитка кладётся чаще на бетонную
поверхность, и фиксируется на клей. Для водяного и кабельного пола залитого
стяжкой — это идеальное отделочное покрытие.

Декоративная отделка
инфракрасных тёплых полов керамогранитом обладает рядом сложностей и
особенностей, так как «пирог» очень тонкий. Но в принципе, запрета на такое
соседство не существует.

Подготовительные работы

Из каких этапов состоит монтаж такого теплого пола? Как и для любой другой системы для устройства инфракрасного обогрева необходимо совершить такие действия:

• подобрать мощность;
• выбрать материалы;
• составить схему укладки;
• смонтировать систему.

Рассмотрим этапы непосредственно изготовления теплого пола без его расчета.

Выбор утеплителя

Обязательным элементом для инфракрасного теплого пола является хороший утеплитель. Он необходим для предотвращения потери тепла через ограждающие конструкции – плиты перекрытия или утрамбованный грунт. Если для комнат, под которыми находятся теплое помещение, достаточно утеплителей небольшой толщины, то при устройстве теплого пола на первом этаже по грунту необходимо использование большого слоя теплоизоляции.

В общем, в качестве утеплителя для инфракрасного пола использует те же материалы, что и для других:

• вспененный пенополистирол (пенопласт);
• экструдированный вспененный пенополистирол;
• подложка под инфракрасный теплый пол из вспененного полиэтилена.

Другие материалы используются мало.

Пенополистирол лучше применять при устройстве пола по грунту или над холодным подвалом. Для этого его укладывают слоем от 50 до 100 мм, а на него монтируют отражающий слой из алюминиевой фольги.

Совет: Для теплого пола на первом этаже по грунту используем плиты из пенополистирола толщиной 50–100 мм, уложенные на черновую стяжку.

При использовании большого слоя пенополистирольных плит желательно устроить цементно-песчаную стяжку, в которую также можно залить самому пленку теплого пола.

Если монтаж инфракрасного теплого пола происходит над теплым помещением, достаточно использовать фольгированную подложку из вспененного полиэтилена. Она выпускается толщиной от 3 до 10 мм и способна с большой эффективностью противостоять утечкам тепла. Какой толщины использовать подложку? В основном, достаточно листа толщиной 5 мм. Точное значение нужно уточнять и в документации производителя напольного покрытия, так как для ламината, например, рекомендуется подложка толщиной не более 3 мм.

Разметка пола

Начальный этап монтажа – разметка пола. Во время нее на плане размечают место расположения пленки для пола инфракрасного. Основные принципы процесса: под массивной мебелью и оборудованием теплый пол не устанавливается.

Схема укладки инфракрасной пленки.

Также разметка позволяет правильно рассчитать необходимое количество пленки, кабеля и разметить месторасположение температурного датчика и терморегулятора.

Инфракрасный обогрев

На деревянный пол можно укладывать систему инфракрасного обогрева в виде термоплёнки. Её используют для локального обогрева помещения. Под стационарную мебель и бытовые приборы располагать её не рекомендуют. Обогрев происходит за счёт инфракрасного излучения. Оно исходит от карбонового элемента, который полосами нанесён на внутренней поверхности плёнки.

Проводник располагается по краям обогревателя. Он представлен медной шиной и полосой, выполненной из серебра. Плёнка производится в рулоне. Его раскатывают по поверхности пола в виде лент. При необходимости ленту можно разрезать по пунктирной линии. Нарушать целостность карбонового слоя не рекомендуют.

• Для термоплёнки требуется ровная поверхность. Если пол в удовлетворительном состоянии, то на него укладывают утеплитель и фольгированный слой. В противном случае основание выравнивают фанерой или ДВП.
• На систему «тёплый пол под ламинат» на деревянный пол укладывают утеплитель и слой фольги с лавсановой тканью. Она выполняет функции отражателя, направляет тепло вверх к напольному покрытию. Фольгу укрепляют скотчем.
• Следующим слоем идёт термоплёнка. Ленты располагают с шагом в 1 см. Соединяют их скотчем.
• После укладки нагревательных элементов проводят их подключение к терморегулятору. Соединение параллельное. Используют клеммы «крокодил» или «краб».
• На поверхность пола устанавливают термодатчик. Его располагают в гофрированной трубке, для которой предусматривают нишу. Датчик подключают к терморегулятору.
• Проводят тестирование системы.

На термоплёнку разрешается сразу укладывать ламинат. Дополнительных подложек не используют. Достаточно утеплителя, на котором расположена термоплёнка. Он выполняет функцию подложки для напольного покрытия. Ламинирование проводят по традиционным правилам.

Не все нагревательные элементы системы напольного обогрева можно уложить на деревянное основание. Монтаж водяной и кабельной магистрали требует много времени и кропотливого труда. Маты и карбоновые стержни для деревянного пола не подходят.

Термоплёнку можно использовать для любого основания. При ламинировании пола используют листы фанеры и подложку. На инфракрасную плёнку облицовку укладывают без дополнительных изоляционных уровней.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Устройство теплого пола под ламинат на балконе

Все большее количество обладателей квартир в многоэтажных домах используют пространство балкона или лоджии в качестве полезной площади. Чаще всего там устраивается кабинет, зимний сад или небольшое место для отдыха. Чтобы использовать такое помещение с комфортом в течение всего года, вполне логичным будет оснастить его подогревом пола.

Сложность обустройства обогрева заключается в ограниченном пространстве и конструктивной особенности балкона. Одним из вариантов для организации теплого пола можно выбрать применение кабеля. Учитывая, что такой теплый пол требует устройства стяжки, поверх него на балконе можно будет уложить любое напольное покрытие, в том числе и ламинат.

Чтобы не утяжелять вес балконной конструкции, можно в качестве теплого пола применить пленочный обогрев. Для этого достаточно будет пары полос инфракрасного теплого пола без стяжки под ламинат. Если на балконе или лоджии планируется установка мебели, термопленку под ней не располагают. Все работы ведутся в соответствии с инструкцией по укладке теплого пола. Регулятор температуры настраивается вручную с учетом погодных условий.

Преимущества теплых полов

За время своего развития системы подогрева полов стали очень популярными и с каждым годом желающих их установить становится все больше. Да и с ассортиментом, который предлагают производители, проблем не возникает. Можно подобрать систему отопления, ориентируясь на свои предпочтения и финансовые возможности. К основным преимуществам теплых полов относят:

• возможность использования в качестве основного отопления или дополнительного обогрева некоторых комнат;
• равномерный прогрев способствует исключению сквозняков, наносящих вред здоровью;
• прогрев воздуха на высоту до 2,5 м обеспечивает комфортные условия проживающим. Кроме того, обеспечение ног теплом является отличной профилактикой простудных заболеваний;

Монтаж теплого пола

При монтаже системы теплого пола под напольную ПВХ плитку используют трубы, уложенные в стяжку. Процесс монтажа выглядит следующим образом:

1. Бетонное основание очищают от мусора, при необходимости выполняют локальный ремонт.
2. Перекрытие выравнивают строительными самовыравнивающимися смесями.
3. На основание укладывают изоляционный материал фольгированным слоем вверх.
4. По периметру помещения фиксируют демпферную ленту.
5. Трубы укладывают согласно выбранной схеме – «улиткой» или «змейкой». Для фиксации контуров используют специальные пластиковые крючки. Также трубы могут укладываться по армирующей сетке, к которой они крепятся пластиковыми жгутами.
6. Систему подключают к коллектору, наполняют водой и проверяют работоспособность.
7. Трубы заливают стяжкой, предварительно отключив систему. Включить ее можно будет только после полного высыхания раствора.

Если заливка стяжки невозможна, например, по деревянному основанию, укладку труб выполняют сухим методом. В дощатом настиле вырезают каналы под трубы, а после их укладки монтируют ровное фанерное основание под кварцвиниловую плитку.

Укладка ламината

Перед укладкой ламината после монтажа электрической или водяной системы необходимо удостовериться, что собранный теплый пол функционирует правильно. Рекомендуется на протяжении 3 суток периодически запускать систему, при этом каждый день поднимать температуру на 5 градусов.

Если была своими руками реализована водяная разновидность пола, необходимо сразу подать максимальное давление и убедиться, что трубопровод не повредился, а различные протечки отсутствуют. После проверок требуется подождать, пока покрытие охладится до 15 градусов, затем можно укладывать ламинат на деревянный теплый пол.

Когда монтаж завершен, мастер начинает укладывать ламинат:

1. Создается подложка из полиэтилена, она размещается встык, а швы покрываются строительным скотчем.
2. На подложку теплого пола размещаются листы ламината. Как правило, вплотную к стене листы не кладутся, сохраняется отступ в 5 мм. В остальном необходимо следовать рекомендациям производителя.
