Твердотопливные пиролизные котлы и их особенности

Устройство и принцип работы котла

Камера первичного сжигания или пиролизная камера напоминает своим устройством топку обычной печи. Твердое топливо (дрова, опилки, древесные или торфяные брикеты, пеллетные гранулы) помещается через загрузочное окно на массивную огнеупорную решетку – колосник, обеспечивающий приток к топливу воздуха, который называют первичным.

Принцип работы котла длительного горения

Пиролизный газ принудительно, реже самотеком попадает во вторичную камеру – камеру сгорания или камеру дожига, в которую осуществляется подача достаточного количества воздуха, который называют вторичным. От контакта с кислородом нагретый до высоких температур (более 300 градусов Цельсия) газ моментально вспыхивает и горит с выделением большого количества тепла. Происходит выполнение главной функции котла – нагрев теплоносителя.

Подробно принцип работы пиролизного котла показан на видео.

Воздух обычно нагнетается принудительно с помощью небольшого вентилятора. Хотя в небольших моделях иногда для создания тяги используют дымосос.

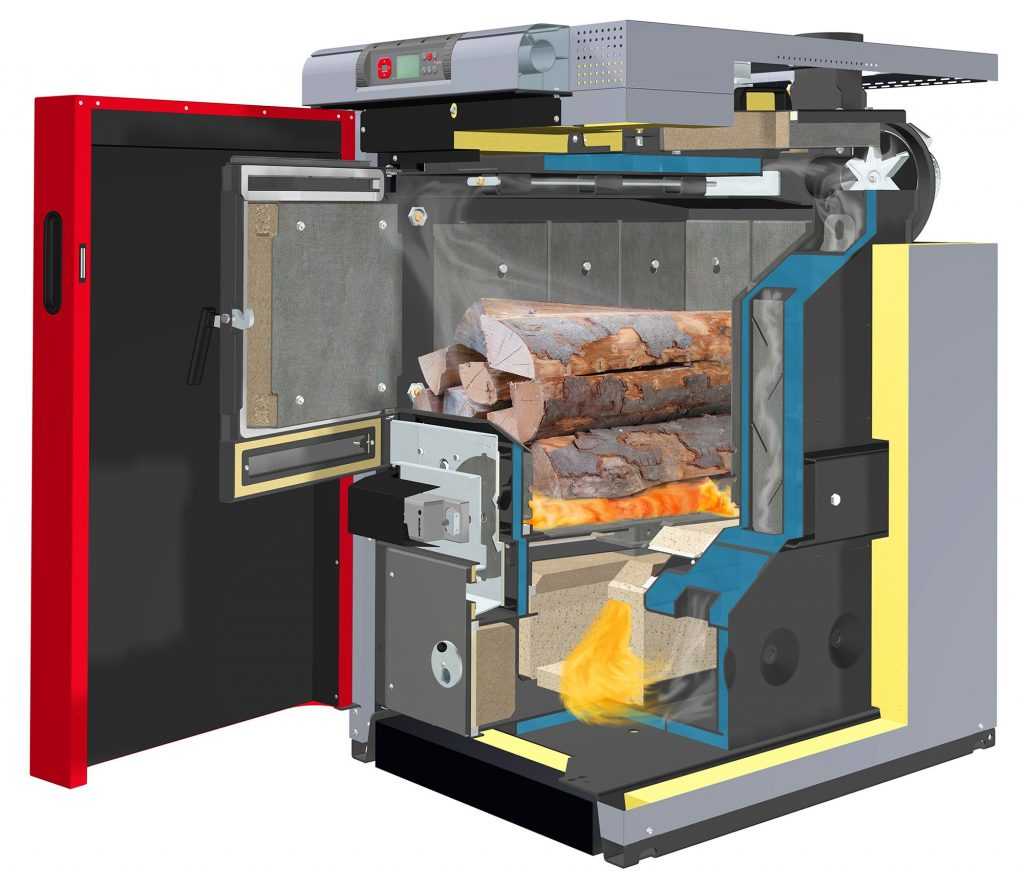

На этой схеме представлено устройство пиролизного котла нижнего горения. Дрова медленно сгорают при малом количестве кислорода и выделяют горючий газ ( )

Наличие принудительной вентиляции можно считать основным отличием пиролизного котла от классической твердотопливной модели. Корпус устройства состоит из двух частей, вставленных друг в друга. Пространство между стенками заполняют теплоносителем, роль которого традиционно выполняет вода.

Температура горения может достигать 1200°С. Вода, находящаяся в наружном теплообменнике, нагревается и циркулирует по системе отопления дома. Остатки продуктов сгорания удаляются через дымоход.

В упрек устройствам, в работе которых используется пиролизный принцип горения, можно поставить относительно высокую цену. Обычный твердотопливный котел стоит значительно меньше. Но в котлах длительного горения дрова сгорают практически полностью, чего о классическом котле не скажешь.

К дровам для пиролизного котла предъявляют определенные требования по размерам и влажности. Подробную информацию можно найти в инструкции изготовителя

Выбирая пиролизный котел, следует помнить, что недорогие модели малой мощности обычно рассчитаны только под дрова. Дорогие модификации способны работать на разных видах топлива.

По способу сжигания топлива котлы длительного горения с двойным контуром можно подразделить на:

• Пиролизные. Оборудованы двумя камерами для сгорания. В одной из них присходит процесс тления и выделения газа для пиролиза, в другой — смешивание полученного газа с кислородом и его сжигание. Оборудование данного типа характеризуется высокой экологичностью — вредных веществ в атмосферу выделяется минимальное количество. В процессе сгорания образуется мало сажи. Если котел оборудован автоматикой, возможна будет и регулировка мощности.
• С верхней камерой горения. Такие котлы очень просты в обслуживании. Количество автоматики для их стабильной работы нужно минимальное, возможно функционирование в автономном режиме работы без электричества. Есть и недостатки — при работе образуется много золы, есть перечень требований к типам топлива. Например, для растопки не подойдет мелкая щепа или опилки.
• Пеллетные. Для растопки такого оборудования используют специальные пеллеты или топливные брикеты в спрессованном виде. Подобные котлы экологичны, экономичны и эффективны, имеют длительный эксплуатационный срок. Один из главных недостатков — высокая цена котла и специальные условия, которые придется поддерживать для хранения топлива. Помещение должно быть сухим, высокая влажность воздуха будет способствовать порче пеллетов.

Рекомендации по установке и эксплуатации

Собранный своими руками пиролизный котел необходимо установить на небольшом фундаменте – соберите его из кирпича или соорудите бетонную стяжку. Рекомендуемая толщина – около 10 см. Установив аппарат на подготовленном месте, удостоверьтесь, что он не качается и стоит достаточно устойчиво. Только после этого приступайте к дальнейшим операциям.

Для обеспечения пожарной безопасности постелите перед котлом (с той стороны, где располагается дверца камеры сгорания) металлический лист. Если из топки выпадут горящие угольки или дрова (случается всякое), лист не даст огню распространиться. Следует отметить, что это достаточно распространенное требование для всех твердотопливных котлов и прочих агрегатов, вроде каминов и печей-каминов.

Плазменная резка металла — самая точная и филигранная, но доступ к такому оборудованию есть не у всех. Однако, обычный сварочный аппарат справится с той же задачей ничуть не хуже.

Отдельное внимание уделяется расстоянию между пиролизным котлом, собранным своими руками, и стенками – оно должно составлять не менее двух метров. Также следует обеспечить хорошую вентиляцию помещения, так как отопительное оборудование довольно интенсивно сжигает кислород – нужно обеспечить его приток. Для этого достаточно сделать вентиляционную отдушину

Для этого достаточно сделать вентиляционную отдушину.

Изготавливая пиролизный котел своими руками, не экономьте на металле. Помните, что металл толщиной 4-5 мм прослужит значительно дольше, чем металл толщиной всего 3 мм. Если камеры дожигания или сгорания прогорят, вам придется провести довольно сложный комплекс ремонтных работ – пиролизный котел нужно будет разрезать, заменить прогоревшие детали, после чего сварить его обратно и испытать.

Рекомендации по эксплуатации:

• Не используйте в изготовленном своими руками пиролизном котле сырые дрова – они плохо воспламеняются, с трудом прогорают и неохотно отдают продукты пиролиза. Оптимальное содержание влаги в древесине – не более 15-20%. Приобретая сухие дрова, выделите место под их хранение – сюда не должны попадать атмосферные осадки;
• Обязательно используйте автоматику и группу безопасности – это поможет предотвратить выход пиролизного котла из строя. Помните, что собранные своими руками отопительные агрегаты нуждаются в особенном контроле;
• Перед началом каждого отопительного сезона проверяйте котел и отопительную систему на герметичность. Также нужно проверять проходимость дымохода – его чистка осуществляется раз в 4-5 лет;
• Не делайте слишком большой запас по мощности – собранный своими руками пиролизный котел повышенной мощности не сможет обеспечить нужный КПД и будет сжигать топливо зря. Если нужен очень мощный агрегат, присмотритесь в сторону заводских моделей.

Следуя этим рекомендациям, вы сможете обеспечить свой дом теплом, не затрачивая много денег на электроэнергию и обходясь без газа. Среднее потребление электроэнергии пиролизным котлом, собранным своими руками, составляет 80-120 Вт/час (при работающем вентиляторе).

Безопасное использование

Функционирование пиролизного котла подразумевает работу на максимально высоких температурах. Поэтому каждый производитель предъявляет высокие требования к монтажу и эксплуатации оборудования.

Установку проводит специалист, имеющий необходимую компетенцию. Котёл размещается в отдельном помещении с хорошей вентиляцией, на агрегат устанавливается дымоход.

Учитывают также следующие правила эксплуатации:

• При отсутствии достаточной тяги или необходимого теплоносителя котёл нельзя эксплуатировать.
• Загрузку и розжиг оборудования запрещено доверять детям или каким-либо посторонним лицам.
• Температура воды в системе труб, идущих через котёл, не должна превышать 95 °C. Если показатель превышен, пламя в камере агрегата на время ослабляют с помощью песка. Параллельно с этим открывают все возможные заслонки дымохода.
• Котёл сильно нагревается во время работы, поэтому возле него не должны находиться легковоспламеняющиеся материалы и предметы.
• Модифицировать конструкцию котла и использовать не по назначению категорически запрещено.

Особенности конструкции

https://youtube.com/watch?v=Lkhm4z4sF7c

Пиролизные котлы — один из видов твердотопливных котлов, который в последнее время пользуется повышенным спросом из-за постоянно растущих цен на газ и электроэнергию, их еще называют — газогенераторные котлы.

Основным топливом для пиролизного твердотопливного котла является:

• древесина;
• брикеты;
• щепа;
• древесные отходы.

Очень редко в качестве топлива используется каменный уголь или кокс. Пиролизные котлы комфортны в эксплуатации, отличаются надежностью и большим сроком эксплуатации. Прежде чем купить пиролизный котел нужно изучить возможность выполнения строгих требований по качеству используемого топлива.

В подавляющем большинстве разрешается применять древесину, влажностью не более 20 %. При использовании древесины с большим количеством влаги резко снижается эффективность.

Пиролизный котел работает по принципу сухой перегонки топлива.

При недостатке кислорода, под воздействием высокой температуры, сухая древесина разлагается на твердый остаток и летучую часть (пиролизный газ, который впоследствии смешивается с горячим воздухом).

Эта воздушно-газовая смесь, которая образовалась в процессе пиролиза, является топливом пиролизного котла. Процесс пиролизного сжигания является экзотермическим (сопровождается выделением теплоты).

Происходит он при температурах от 200 до 800 оС и обеспечивает подогрев поступающего в камеру сжигания воздуха. При этом происходит прогрев и подсушивание топлива в камере агрегата, за счет чего минимизируется выход сажи и золы.

Для пиролизного или газогенераторного котла характерным является более высокий КПД по сравнению с традиционной твердотопливной техникой.

При сжигании качественного топлива, КПД пиролизного котла находится на уровне пеллетных котлов и котлов длительного горения и достигает 90 %.

Пиролизные твердотопливные котлы используются как в частных домах и квартирах, так и для отопления производственных помещений.

Пиролизные котлы являются весьма рентабельным видом отопительной техники. Достаточно высокая цена на пиролизный котел покрывается за счет низкого потребления топлива.

В обычном твердотопливном агрегате длительного горения теплоноситель нагревается от тепла, выделяемого при горении топлива, то пиролизные котлы работают по-другому принципу.

При сжигании органического топлива (дров, пеллет, дровяных брикетов и даже угля) при температуре 400-800°С выделяется газ, сжигая который, можно получить намного больше тепла, чем при сжигании топлива.

Процесс газообразования из твердого топлива и последующее сжигание полученного газа называется пиролизом, а агрегаты, использующие такой принцип работы, называются пиролизными, или газогенераторными котлами.

В пиролизном котле присутствуют две камеры, и в обеих осуществляется горение:

• Камера сгорания – сжигаются (обугливаются) дрова или другое топливо.
• Камера дожига – сжигается газ, выделяемый топливом.

В камере сгорания располагается и поджигается топливо. В зону горения подается первичный воздух. При прогреве топлива до определенной температуры начинается газовыделение.

При помощи дымососа газ, вместе с вторичным воздухом, засасывается в камеру дожига (она расположена ниже уровня топлива) и сгорает там, выделяя тепло.

Продукты горения попадают в дымовой тракт (газоход) и поступают в дымоход, проходя через водяную рубашку агрегата и нагревая теплоноситель.

В результате, дрова превращаются в древесный уголь, сгорая практически полностью, а дым очищается от неприятных запахов и угарного газа.

Лучшие пиролизные твердотопливные котлы

Buderus Logano S171

Модельный ряд

Напольные пиролизные котлы немецкого производства Buderus Logano S171 выпускаются в четырех модификациях мощностью 20, 30, 40 и 50 кВт. Они работают в автоматическом режиме и не требуют постоянного контроля со стороны человека. Их производительности хватает для обогрева малоэтажных зданий различной площади. КПД оборудования достигает 87%. Для нормальной эксплуатации требуется подключение к электрической сети напряжением 220 вольт. Потребление электроэнергии не превышает 80 Вт. Агрегат надежен и прост в эксплуатации. Гарантия изготовителя 2 года.

Смотрите видео о товаре

Конструктивные особенности

У котла просторная камера сгорания открытого типа с двухступенчатой схемой подачи воздуха. Отходящие газы выводятся по дымоходу диаметром 180 мм. Широкие дверки облегчают процесс загрузки топлива и ревизии внутренних устройств. Расчетное давление в контуре отопления 3 бар. Температура теплоносителя 55-85о С. Предусмотрена защита от перегрева.

Используемое топливо. Основной источник энергии – сухие дрова длиной до 50 см. Продолжительность горения одной закладки 3 часа.

Ecosistem ProBurn Lambda

Модельный ряд

Болгарские одноконтурные котлы пиролизного типа выпускаются в двух модификациях мощностью 25 и 30 кВт. Их производительности достаточно для обогрева частного дома средних размеров. Для работы системы автоматического регулирования требуется подключение к стандартной электрической сети.

Агрегат рассчитан на нагрев циркулирующей воды до 90о С. Максимальное давление в контуре 3 атмосферы. Есть защита от перегрева теплоносителя. Котел отличается простотой обслуживания и высокой эффективностью. Предоставляется гарантия 12 месяцев.

Смотрите видео о товаре

Конструктивные особенности

Предусмотрен патрубок диаметром 150 мм для подключения дымохода и штуцеры 1 ½” для циркуляционного контура. В зоне выхода из топки отходящих газов установлен зонд, измеряющий концентрацию кислорода. Он дает управляющие сигналы заслонке, регулирующей подачу воздуха.

Используемое топливо. В качестве топлива используются обычные дрова.

Atmos DC 18S, 22S, 25S, 32S, 50S, 70S

Модельный ряд

Линейка элегантных пиролизных котлов этого бренда включает в себя ряд моделей мощностью от 20 до 70 кВт. Они предназначены для напольной установки в жилых, производственных и складских помещениях. Оборудование отличается высокой эффективностью и надежностью. Для корректной работы системы автоматического регулирования агрегату требуется питание от сети 220 вольт Максимальное потребление электроэнергии 50 Вт.

Система интеллектуального регулирования расхода воздуха, поступающего в камеру сгорания, обеспечивает КПД каждой модели на уровне 91%.

Смотрите видео о товаре

Конструктивные особенности

Аппараты отличаются просторными топками особой конфигурации, широкими дверками и удобной панелью управления. Конструкция теплообменника рассчитана на максимальное давление 2,5 бар. Предельный нагрев теплоносителя 90о С. При перегреве срабатывает защитная блокировка. Патрубок вывода отходящих газов приспособлен для подключения дымоходов различного диаметра.

Используемое топливо. Для загрузки топки следует использовать дрова с относительной влажностью не более 20%.

Kiturami KRH-35A

Модельный ряд

Этот напольный котел корейской марки предназначен для обогрева жилых и производственных помещений площадью до 280 кв.м. У него два контура теплообмена, работающих на отопление и нагрев горячей воды для хозяйственных нужд. Они рассчитаны на рабочее давление 2 и 3,5 бар соответственно. Для корректной эксплуатации оборудования необходимо подключение к электрической сети.

У данной модели выносной блок управления с возможностью выбора нескольких режимов работы. Автоматика защищает оборудование от перегрева и замерзания теплоносителя. КПД агрегата 91%.

Смотрите видео о товаре

Используемое топливо. Главным отличием представленной марки является универсальность. Котел способен работать не только на твердом, но и дизельном топливе. При загрузке каменного угля его мощность достигает 35 кВт. При жидкотопливном варианте она снижается до 24,4 кВт.

Пиролизный котел своими руками: правила и нюансы

Пиролизный котел своими руками Для того, чтобы установить пиролизный котел своими руками, сохраняя при этом все его рабочие качества, необходимо основываться на точный чертежах и вычислениях. Неправильно собранный котел, смонтированный по некомпетентной схеме, не только будет плохо выполнять свои функции, но еще и представит угрозу безопасности окружающей среде и Вам в первую очередь.

Правила сборки пиролизного котла своими руками:

• Вашей первоочередной задачей, перед стартом сборки, становится обязательное ознакомление с чертежами, планами и схемами. Они помогут определить количество необходимого материала для работы, а также уберегут Вас от возможных аварийных ситуаций;
• Проверьте наличие основополагающих элементов, без которых невозможна собственноручная сборка пиролизного котла. Это: регуляторы, отверстия для воздуха, дымовые каналы, трубы для отвода воды, камера сгорания, трубы для подачи воды, а также вентилятор;
• Учтите, что если Вы предполагается отапливать стандартный загородный дом, Вам вполне подойдет пиролизный котел мощностью 40 кВт, а если Вы владелец совсем небольшого коттеджа, то хватит и 30 кВт-ного котла. Устанавливать супер мощные котлы нет смысла, так как и небольшое устройство, прекрасно утеплит помещения, в то время как огромные агрегаты будут стоить больших денег, и потребуют значительных затрат;
• Не лишним будет заготовка необходимых инструментов для монтажа котла. Чтобы Вам не пришлось лишний раз бегать в строительный магазин, приготовьте все нужное сразу. Для установки пиролизного котла своими руками, Вам потребуется вот такой вот инструментарий: болгарка, шлифовальные круги, сварочный аппарат, электрическая дрель, трубы различного диаметра электроды, вентилятор, полосы стали, термодатчик, металлические листы

Учтите, что сборка пиролизного котла своими руками долгий и кропотливый процесс, поэтому будьте готовы к возможным сложностям. Однако, тщательно подготовившись к процессу, Вы значительно снижаете риск возникновения неожиданных проблем.

После того, как все правила соблюдены, нужная схема выбрана, пора приступать к непосредственной сборке. Поэтапно собирая устройство, следите за выполнением следующих нюансов:

• В отличие от обычных котлов, отверстие для помещения дров в топку, должно быть расположено несколько выше;
• Обязательно проверьте наличие ограничителя, который фиксирует подачу воздуха в котел. Его оптимальные размеры – 70 мл в сечении и длина, превышающая размеры корпуса;
• Диск, привариваемый к ограничителю, должен быть изготовлен из нержавеющей стали, и располагаться внизу всей конструкции;
• Отверстие для подачи твердого топлива лучше всего желать прямоугольной формы. Для пиролизного котла такая форма является оптимальной;
• Дверца должна плотно и надежно закрываться, необходима специальная накладка, которая будет плотно фиксировать закрытие;
• Заранее предусмотрите, а затем не забудьте выполнить специальное отверстие, с помощью которого Вы будете удалять накопившуюся золу;
• Труба для теплоносителя должная быть не прямой, а слегка изогнутой. Такая форма необходима для повышения теплоподачи;
• Расположение вентиля должно быть удобным и доступным. Благодаря нему Вы будете контролировать процесс поступления воздуха в топку;
• Первый запуск. После того, как вы закончили сборку и монтаж пиролизного котла своими руками, проведите пробный запуск устройства. При помощи специального оборудования, проверьте безошибочность эксплуатации на всех этапах, и убедитесь, что в котле не скапливается угарный газ. Только после этого, можно полноценно вводить котел в работу

Сборка распределителя воздуха

Только после тщательного изучения схемы и чертежа устройства можно переходить к сборке воздухораспределителя. Очень подробно сборка воздухораспределителя пиролизного котла представлена в видео с учётом подробной последовательности действий:

1. Из листового металла вырезается круг диаметр, которого должен быть меньше на 20-30 мм основного корпуса. По центру в соответствии с диаметром распределителя воздуха высверливается отверстие.
2. В полученное отверстие вставляется труба распределителя воздуха, которая приваривается сварочным аппаратом.
3. На нижней поверхности стального блина привариваются обрезки швеллера, по форме напоминающие лопасти.
4. На другом конце приваривается петля, предназначенная для поднятия и опускания конструкции. Затем монтируется заслонка регулировки поступления кислорода в топочную зону.

На этом изготовление воздухораспределителя своими руками может считаться завершённым. Остаётся из металлического листа вырезать 500 см блин с отверстием 80 мм диаметром

по центру. Готовая конструкция вставляется в корпус котла, и крышка приваривается герметичным швом. На петлю распределителя воздуха крепится тросик и вся конструкция готова к установке и вводу в эксплуатацию.

Когда мы добавляем современный дизайн, широкий ассортимент машин и аксессуаров, отличный арсенал обслуживания и уникальный сервис в течение 4 лет, у нас есть команда, которая чтит красивые руки — это не только для украшения, но и для действительно тяжелой работы — и для отличная цена!

Пиролизный котел с нижней камерой

Если требование компрессора больше, мы можем быстро решить эту проблему до удовлетворенности клиента. В дополнение к вышесказанному, наша компания предложит весь ассортимент, связанный с площадью сжатого воздуха, т.е. осушители сжатого воздуха, фильтрация, аксессуары, пневматические приводы и т.д. индивидуальная разработка и технические консультации позволяют нам обрабатывать высококачественные атипичные покупки и распределение воздуха.

Принцип работы автоматических котлов длительного горения

Автоматический твердотопливный котел длительного горения — это мощная установка с бункером, в котором хранится твердое топливо. Подобная часть бывает неотъемлемой от котла или размещается в отдельно обустроенной комнате.

В первом случае хранилище закрепляется в верхней или боковой части котлового оборудования. Но из-за ограниченного объема топлива большинство потребителей останавливаются на втором варианте и подготавливают специальное помещение.

Для перемещения дров или опилок из «склада» в камеру горения задействуется механизм загрузки. Он бывает шнековым или пневматическим. В качестве механизма подачи используется пневмотранспортер — труба, по которой с помощью воздушных масс передаются гранулы топливных элементов.

Источник фото: ovk.ua

Главным достоинством подобного оборудования является частичная энергозависимость, поскольку загрузка топливной камеры выполняется раз в сутки. Из минусов выделяют большие затраты электрической энергии при работе узлов, подающих топливо.

Большое количество агрегатов поддерживают шнековую подачу гранул, а интенсивность загрузки определяется автоматикой.

Твердотопливный котел с автоматической подачей топлива обладает такими особенностями:

1. Для регулировки температуры теплоносителя изменяется интенсивность подачи воздуха в резервуар.
2. Управление системой выполняется по такому принципу: температурный датчик отправляет электромагнитный сигнал на механизм управления, в результате чего осуществляется открытие или закрытие воздушной заслонки.
3. Для регулировки температуры воздуха внутри комнаты задействуются термореле и 3-ходовые клапаны.
4. Чтобы компенсировать перепады давления в отопительной системе и защитить ее от перегрева теплоносителя, в котле обустраиваются компоненты группы безопасности. К ним относятся расширительный резервуар, предохранительный клапан с отводчиком воздуха и измерительным прибором (манометром).
5. Чтобы защитить теплоноситель от перегрева, в котле размещают защитные датчики и охлаждающие контуры с естественной циркуляцией.
6. С помощью датчика тяги работа котла приостанавливается в случае понижения показателей тяги в топке.
7. Чтобы следить за функциональностью агрегата и выбрать оптимальный температурный режим, в установке размещается модуль управления.
8. Если установить дополнительный GSM-модуль, можно обеспечить удаленный контроль и управление отопительной системой с помощью смартфона или планшета.

Выбирая автоматические твердотопливные котлы, важно обратить внимание на такие нюансы:

1. Расход топливных материалов определяется их качеством (калорийность, влажность, зольность). При этом качественное сырье отличается дороговизной, а степень его расхода зависит от внешних температурных условий.
2. Периодичность подачи топлива зависит от объема бункера.
3. Мощность котла выбирается с учетом площади обогреваемой постройки. Нет смысла приобретать высокопроизводительные установки для небольших помещений. Оптимальные рабочие параметры определяются следующей формулой: 2 кВт на 10 м².
4. При идентичном объеме сжигаемого топлива 2 котловые установки могут обладать разными показателями КПД. Средний диапазон варьируется от 60 до 85%.
5. В зависимости от уровня автоматизации обеспечивается бесперебойная автономная работа оборудования без участия человека.

Автоматические котлы на твердом топливе обладают такими преимуществами:

1. Экономный расход твердого топлива. При этом уголь и древесные отходы продаются по доступным ценам.
2. Практически полная автономность и независимость от участия человека.
3. Соответствие экологическим стандартам.
4. Простота монтажа оборудования.

Кроме плюсов, такие агрегаты имеют и недостатки. Так, если в качестве топливного сырья используется щепа, при продолжительном простое она может слипаться или слеживаться на дне резервуара. Влажный материал не обеспечивает нужную степень нагрева.

Для бесперебойной работы котла важно постоянно очищать его от загрязнений

Назначение котлов

Твердотопливные котлы являются оптимальным вариантом для обогрева помещений с различной площадью.

Газовое отопительное оборудование даже при имеющемся доступе к центральной магистрали требует значительных затрат и сил на подведение индивидуальной линии.

Электрические котлы более удобны в использовании. Но для обслуживания крупных объектов требуются модели со значительной мощностью, установка которых предполагает проведение трехфазного электропитания. Это сопровождается дополнительными затратами и необходимостью согласования проекта проводки. Также при аварийном отключении электричества дом останется без источника отопления.

Мнение эксперта
Торсунов Павел Максимович

Твердотопливные котлы зачастую являются лучшим выбором для отопления помещения. А функция длительного горения позволяет создавать системы отопления для домов с большой площадью и обеспечивать объекты теплом от одного источника.
