Монтаж пленочного теплого пола своими руками: инструкция и видео материалы

Теплый водяной пол своими руками

Этап подготовки включает в себя выравнивание поверхности. Иногда достаточно просто убрать пыль мощным пылесосом и заделать щели, а вот для исправления серьезных неровностей лучше предварительно сделать стяжку. Дальше обязательно укладывается гидроизоляция.

Теплоизоляция. Оптимальные показатели: плотность – 35 кг/м3; толщина – от 30 мм. Обычно берется полистирол или пеноплекс. Материал поставляется в рулонах или в виде матов со специальным рельефным покрытием. Плиты фиксируются в пазы, а верхняя часть служит основой для прокладки труб.

По периметру вдоль стен расстилается демпферная лента, отделяющая перегородки от слоя теплоизоляции и стяжки. Часть ленты, оказавшаяся над полом, по окончанию работ обрезается.

Защита. Под арматуру для труб подкладывается пленка или мультифольга.

Подложка рулонная для теплого пола VALTEC мультифольга 3мм

Установка коллекторного шкафа, где найдется место для насосно-смесительного узла, сведенного с коллекторным блоком. Дальше конструкция соединяется с высокотемпературным контуром.

Установка коллекторного шкафа

Укладка металлополимерных труб. Основные варианты: «змейка» или «улитка» (спираль).

Укладка металлополимерных труб

Требования:

длина всего контура – не более 90 м;
на каждый 1 м2 должно приходиться по 5 м трубы;
шаг укладки – около 20 см;
для помещений с большой площадью стелиться несколько отдельных петель теплового контура.

Присоединение труб к распределительным коллекторам. Для этого с трубы снимаются фаски, на нее одевается обжимной соединитель, а при подключении евроконус затягивается при помощи гаечного ключа. Поверх ставятся сервоприводы, благодаря которым в процессе эксплуатации можно будет регулировать температуру термостатом.

Присоединение труб к распределительным коллекторам

Подключение сервомоторов и комнатных термостатов к коммуникатору.

Проверка системы на прочность и герметичность. В трубы подается вода, давление которой должно быть несколько выше рабочего значения (примерно в 1,5 раза или 0,6МПа). Опрессовка системы производится в течение суток воздушным компрессором или гидравлическим прессом. Это позволяет выявить проблемы и устранить их до того, как трубы скроются в цементном растворе.

Бетонная стяжка. Раствор заливается на теплые трубы, чтобы потом при расширении в процессе эксплуатации они не лопнули. Однако пускать воду по трубам раньше, чем бетон полностью высохнет, ни в коем случае нельзя.

Бетонная стяжка

Основные требования

Марка цемента	Не ниже M 300;
Количество пластификатора в растворе	0,6-1 л/м2.
Толщина над трубой	Не менее 3 см

В качестве покрытия на теплый пол можно брать керамическую плитку – у нее отличная теплоотдача, она износоустойчива и дизайн легко подбирается под любой тип интерьера. Нередко поверх напольной отопительной системы укладывается ламинат, линолеум или ковролин. Паркет же в этом плане очень капризен – он быстро теряет свойства из-за перепадов температур.

Что касается мощности, то среднее значение составляет 150 Вт/м2. Линолеум отличается повышенной теплоотдачей, так что для него хватит и 120 Вт/м2.

Кабель на армирующей сетке: отличительные особенности монтажа

Кабель на армирующей сетке

Для качественной укладки нагревательных матов и пленки с инфракрасным нагревательным элементом нужно тщательно выровнять поверхность-основу, аккуратно очистить ее щеткой и загрунтовать. Как и в случае с кабелем, пригодится разметка территории, чтобы над теплым полом не оказалось тяжелой мебели, бытовой техники или перегородок.

Чтобы подогнать маты по размеру комнаты, сетка разрезается, оставляя незатронутым сам кабель. Пересечение или наложение фрагментов не допускаются.

Пересечение или наложение фрагментов не допускаются

В разных типах помещений используются отдельные маты. Поверх клеевого раствора можно сразу класть плитку, следя, чтобы не появлялись воздушные карманы и не повредился кабель. Толщина клеевой смеси – 8-10 мм.

Тёплые полы водяные монтажные схемы, способы укладки, правила монтажа

Устанавливать теплые полы рекомендуется в загородных домах, квартиры имеют проблемы с присоединением к общедомовой системе обогрева. Это правило касается не только домов старых типовых проектов, многие новостройки, особенно в элитном исполнении, имеют такую систему отопления. Перед тем как перейти к рассмотрению существующих монтажных схем, следует кратко остановиться на их преимуществах и недостатках, эти знания помогут осознанно определиться с целесообразностью установки теплых водяных полов.

Водяной теплый пол своими руками

Преимущества. Равномерный прогрев помещений, увеличение жилой площади за счет отсутствия отопительных радиаторов, улучшение интерьера помещения. Кроме того, обогрев помещения теплыми полами по экономичности считается самым выгодным в настоящее время, разовые вложения могут окупиться уже на второй–третий год после ввода в эксплуатацию.
Недостатки. Довольно сложные, с инженерной точки зрения конструкции, требуют дорогого дополнительного оборудования. Очень серьезный недостаток – большие проблемы в случае необходимости выполнения ремонтных работ.

Если вы приняли положительное решение и желание монтировать теплые водяные полы не пропало, то можно переходить к рассмотрению возможных монтажных схем.

3D-схема обустройства водяного теплого пола в частном доме

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

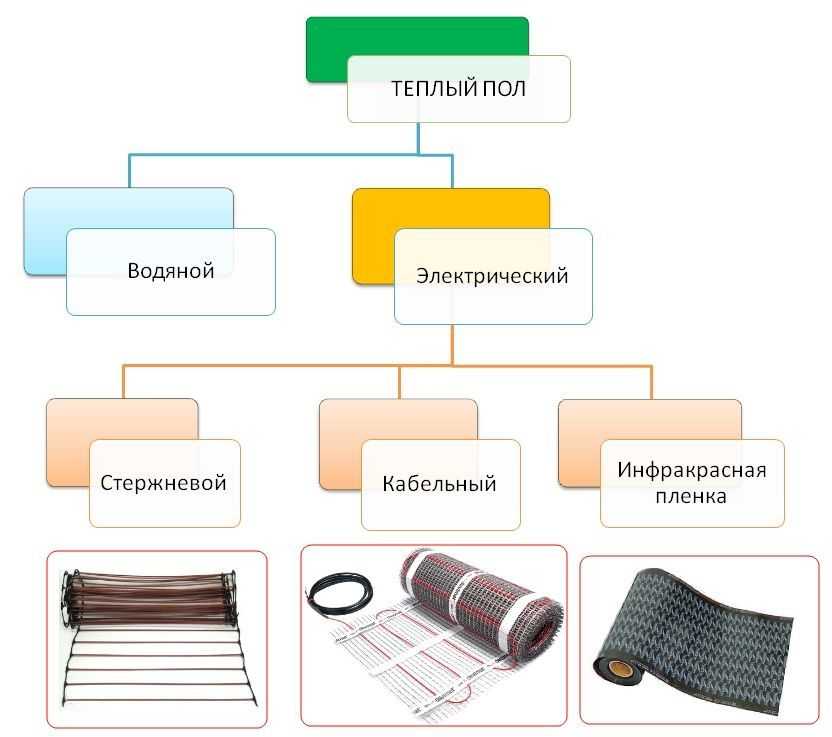

Виды систем теплого пола

Основным элементом в системе электрического пола является терморегулятор. Они выпускаются в двух вариантах:

механические, которые регулируются с помощью реостата;
электронные, которые управляются электронным реле. В них встроено программируемое устройство, которое регулирует уровень температуры.

Виды тёплых полов

В качестве электрических нагревательных элементов в системе пола с подогревом могут выступать следующие виды:

Нагревающий кабель. Конструкция этого элемента состоит из электрического кабеля, размещенного в изоляционном материале. За счет прохождения тока по кабелю создается тепло.
Тепловой мат. Элемент состоит из нагревательного кабеля, размещенного на теплоизоляционной пленке с определенным заданным шагом.
Инфракрасная пленка. Это пленка с вмонтированной полупроводниковой греющей полосой.

Схема подключения кабельного пола к шнуру питания предусматривает наличие терморегулятора. С его помощью можно экономить электричество, необходимое для обогрева помещения. Монтаж терморегулятора можно провести своими руками, в соответствии с инструкцией, которая обычно содержит и схему подключения.

Важно! Подключение терморегулятора лучше проводить через отдельный выключатель с автоматическим управлением.

Виды электрической отопительной системы

У электрической системы для обогрева пола в отличие от водяной конструкции существует три проводника, это: инфракрасные пленки, нагревательные маты и кабельные провода. Поэтому чтобы определить, что наиболее лучше установить в помещении, нужно рассмотреть их особенности.

Инфракрасная пленка

Электрический теплый пол за счет инфракрасного мата не требует наличия цементной стяжки. Эту пленку располагают под любое финишное покрытие. В данном случае обогрев пола происходит за счет излучения углеродной основы инфракрасными лучами. Такой метод легок в применении, но по сравнению с другими проводниками он менее эффективен в обогреве пола. Так же такую систему удобно применять для теплого пола в частном доме, так как при ее установке высота потолка снизиться лишь на 5 сантиметров.

Электрический кабельный провод

Такой отопительный метод для обогрева помещения осуществляется при помощи длинного, изоляционного провода. Монтаж такой системы провести очень сложно, так как провод на базовом полу должен располагаться без переломов и сгибов. Важным моментом еще является то, что при создании контура нужно строго соблюдать одинаковое расстояние между оборотами кабеля.

Утепляющие маты

Электрический теплый пол при согревающих матах более прост в монтаже. Производители такой системы, установили провода в специальные маты, тем самым упрощая процесс работы. Для того чтобы утеплить пол, их просто нужно будет положить на основания помещения и подключить к источнику электропитания.

После того как выбран метод, перед его установкой нужно подготовить необходимое оборудование и основание помещения.

Заливка бетоном

Как сделать теплый пол в гараже – монтаж электрического и водяного полаДля этого понадобится:

На трубопровод положить сетку из металла, которая будет поделена на ячейки 10х10 см и иметь сечение проволоки размером как минимум в треть мм.
Сетка должна монтироваться так, чтобы места, отмеченные декомпрессионным швом, не пересекались с ее листами.
Армирование получившейся решетки проводится с применением полимерного или металлического фиброволокна, которое добавляется непосредственно в бетонный раствор.
Отличной идеей будет использовать самовыравнивающиеся смеси для заливки пола, либо пластификатор со строительным бетоном, так как это придаст раствору эластичности (прочитайте: «Как заливать теплый пол: тонкости монтажа»).

Преимущества теплых полов

Системы обогрева пола имеют несколько весомых преимуществ перед центральным отоплением, благодаря которым их популярность растет с каждым годом.

Высокий коэффициент полезного действия. Это один из основных плюсов, привлекающих застройщиков к таким системам отопления. Теплый воздух поднимается от пола к потолку, комфортная температура на уровне 1,5 м поддерживается с минимальными тепловыми потерями.
Комфортность пребывания в помещениях. Это касается не только оптимальных показателей микроклимата, но и отсутствие печей, котлов, инженерных разводок по всем комнатам и т. д. Некоторые системы подогрева пола полностью скрыты, на стене есть только небольшая коробочка устройства регулировки температуры.
Технологичность. Установка систем обогрева пола с технической точки зрения намного проще, чем монтаж батарей центрального отопления. Кроме того, такие системы намного безопаснее и надежнее, чем традиционные печки и котлы. Системы не надо периодически обслуживать, они почти не выходят из строя и т. л.

Но такой положительный эффект достигается лишь при одном условии – все работы по монтажу и подключению выполнены в строгом соответствии с существующими нормативными актами и рекомендациями производителей.

Конструкции

Комната, в которой вы планируете установку теплого пола, должна надежно защищаться от образования сквозняков и прочих вариантов потери тепла. Поэтому все нагревательные комплектующие следует устанавливать исключительно на теплоизоляционном слое, который не допускает траты энергии на нагревание плит перекрытия, наряду с уходом тепла в атмосферу.

Если говорить о конструкции пола с подогревом, то нагревательный кабель необходимо размещать на теплоизоляционном слое и закреплять при помощи монтажной ленты. Внутри кабеля присутствует змейка, в которой на одинаковой дистанции между витков выложена труба из гофры. В данную трубу помещен температурный датчик, который отвечает за уровень нагрева всей системы в доме.

Когда все нагревательные компоненты уложены, поверх можно заливать стяжку. Толщину слоя определяют на основе строения кабеля

Важно, чтобы слой отличался ровной поверхностью без пустот. Поверх стяжки укладывается плитка или иное покрытие для пола

Терморегулятор находится на стене. Место должно быть выбрано с учетом его комфортной работы. От него зависит автоматизированная работа пола с электроподогревом.

Чтобы защитить электрическую схему от утечки, нужно подключить к автоматическому выключателю УЗО.

Электрический теплый пол своими руками под линолеум. Какие виды линолеума подходят для теплых полов?

Какой линолеум можно стелить на систему теплого пола? В данном случае необходимо обращать внимание на рекомендации производителей. На упаковке материала должна находиться соответствующая маркировка, которая указывает, что его можно применять в условиях высокой температуры. Если таких указаний нет, значит, линолеум категорически запрещено использовать для покрытия теплого пола

Если таких указаний нет, значит, линолеум категорически запрещено использовать для покрытия теплого пола.

Теплый пол — плюсы и минусы

Данный материал может не только деформироваться, разрушиться, а и выделять опасные для человека вещества. При длительном контакте с таким покрытием развитие хронических заболеваний дыхательной системы и появление других проблем со здоровьем гарантировано.

Разрешено обустраивать теплый пол под линолеум таких видов:

Линолеум — хороший выбор для инфракрасного теплого пола

натуральный мармолеум. Данный материал изготавливают исключительно из природных компонентов, в число которых входят льняное масло, сосновая смола, измельченная пробка, известковый порошок. Чтобы придать линолеуму более привлекательный внешний вид, дополнительно используют красители. Они также чаще всего натуральные, что делает материал экологически безопасным. В условиях высокой температуры такой линолеум не выделяет токсических веществ, поскольку они не входят в его состав. В процессе эксплуатации он сохраняет свою форму и не изменяет цвет. Также он отличается высокой огнестойкостью и прочностью;

Виниловый линолеум под теплый пол

виниловый линолеум (ПВХ). Данный материал имеет многослойную структуру, может окрашиваться в разный цвет, что позволит вписать его в любой интерьер. При выборе поливинилхлоридного линолеума лучше всего остановиться на разновидностях, которые предназначены для коммерческого или полукоммерческого использования. Такие материалы отличаются повышенной прочностью и износостойкостью. Также нужно выбирать поливинилхлоридный линолеум на тонкой тканевой основе или вовсе без нее. Толстый слой, особенно если он имеет высокие теплоизоляционные свойства, значительно снизит эффективность работы теплого пола.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор

Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля

По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам

Спустя время, положенное на отвердевание цементно-песчаной стяжки, укладывают напольное покрытие

Технология монтажа инфракрасного теплого пола

Прежде чем покупать инфракрасную термопленку, определитесь с площадью поверхности подогреваемого пола, а прикиньте более экономичное расположение отрезанных полос. Обычно пленкой покрывают около 80% поверхности пола, оставляя место под установку массивных предметов мебели. Термопленка выпускается в рулонах и имеет разную ширину. Посчитайте, какой ширины материал выгоднее приобрести вам. Помимо инфракрасной термопленки понадобятся сопутствующие материалы, такие как строительный скотч, теплоотражающая подложка, соединительные провода, изолента, термодатчик и терморегулятор, если их не будет в комплекте с системой теплого пола.

Итак, порядок проведения монтажа:

На очищенную поверхность базового пола укладывают теплоотражающую подложку, при этом ее серебристая сторона должна быть сверху. Заметьте, специалисты не рекомендуют применять вместо теплоотражающей подложки алюминиевую фольгу.
Полосы теплоотражающей подложки прикрепляют к базовому основанию строительным скотчем.
Далее поверх подложки раскатывают отмеренные по размеру помещения полосы термопленки так, чтобы медная полоса находилась снизу. При этом особо следят за тем, чтобы пленки не наслаивались друг на друга.
Чтобы предотвратить смещение полос термопленки, осуществляют их фиксацию с помощью того же строительного скотча.
Затем приступают к установке заклепок под соединительные провода. Операция требует использования специального инструмента.
Для надежной изоляции мест подключения проводов используют битумную ленту и обычную изоляционную ленту.
В изоляции нуждаются и места выхода медной полы, расположенные на линии обреза термопленки. При этом также сначала наклеивают слой изоленты, потом битумной ленты, а затем сверху опять накладывают полосу изоленты.
Подготовив контакты, соедините провода и изолируйте места соединения обычной изоляционной лентой.
Далее к системе подсоединяют терморегулятор и термодатчик, пользуясь схемой.
После подключения терморегулятора к элетросети проводят проверку работоспособности смонтированной системы теплого пола.
Далее укладывают финишное напольное покрытие, которое будет равномерно прогреваться до выставленной на терморегуляторе температуры.

Схема укладки теплого пленочного пола — в принципе, ничего сложного здесь нет!

Инфракрасный теплый пол – уютный и теплый дом

Усовершенствованные до предела возможности производственных площадок позволяют потребителям пользоваться не просто эффективным средством отопления, но и экономически выгодной системой, не требовательной в обслуживании.

Для обогрева частного дома используются любые из представленных ниже видов теплых полов:

инфракрасный пленочный;
проводной;
нагревательные маты.

Каждый из них характеризуется своими техническими параметрами и целесообразен для монтажа в определенных ситуациях. Наиболее простыми считаются кабельные модели. С появлением пленочных вариаций рынок теплых полов перевернулся с ног на голову. Они максимально выгодны с точки зрения экономии электроэнергии. При эксплуатации удается сэкономить до 60% электричества. При этом укладка такого электрического теплого пола в доме наиболее проста. Финишное покрытие можно стелить сразу после установки пленки. Стяжка не нужна.

Пользователям нужно понимать, что панельное отопление выделяет тепловую энергию во всех направлениях. В итоге часть тепла будет утеряна. Потому нужно не пожалеть средств на приобретение тепловой изоляции. Это снизит теплопотери в подвальное помещение, если система отопления устанавливается на первом этаже.
