Водяной теплый пол под плитку

Возможности водяного пола в квартире

Отопление – решающий фактор в жизни каждого человека, особенно, если его квартира находится на первом этаже, поэтому нередко к ним в голову вкрадывается мысль обустроить подогрев на использовании воды и в своем жилище.

Но реализовать подобное будет достаточно сложно, а во многих домах и вовсе невозможно, потому что это будет препятствовать нормальной работе системы горячего водоснабжения.

Подключать систему подогрева пола к централизованной системе запрещено. В квартирах с центральным обогревом применяется только электрический теплый пол, что весьма практично и удобно.

Что касается водяного типа, то его реализация допускается только в домах с индивидуальным подогревом от отдельного газового котла. При этом для реализации подобных решений придется взять соответствующее разрешение и выполнять работы под надзором специалистов, так как система может разгерметизироваться и причинить вред имуществу.

Водяной теплый пол чаще обустраивается именно в частных домах под заливку стяжки, так как в них применяется независимая система отопления от газового или твердотопливного котла.

Это отличный способ обеспечить себя сравнительно недорогой тепловой энергией. К тому же, имея такую систему подогрева пола, вы защитите себя и своих близких от нежелательных простуд и недомоганий, так как именно переохлажденные ног являются главной причиной подобных процессов.

Работы по установке пола

Схема монтажа электрического теплого пола.

В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.

Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.

В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.

Начинать монтаж теплого пола надлежит от штробы

В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента. Провода провести к подрозетнику

Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник

Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.

Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.

После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.

Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.

Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.

Разрезание плитки плиткорезом.

Инструменты и материалы:

• одножильный или двужильный кабель;
• сетка для основы;
• терморегулятор;
• датчик температуры;
• гофра под датчик;
• демпферная лента;
• цемент;
• строительный песок;
• перфоратор;
• ножницы по металлу;
• пенофол;
• монтажный скотч;
• армирующая сетка;
• антисептическая грунтовка;
• валик;
• кафельная плитка;
• плиточный клей;
• шпатель с зубцами;
• плинтус;
• затирка для плитки.

Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.

Какой вид электрического пола использовать

Нагревательные элементы на армирующей сетке — это наиболее удобный вид для укладки под напольное покрытие

Для определения какой пол под плитку лучше, следует понять, какую роль будет выполнять отопительная система, является она дополнительным решением или единственным отопительным прибором в помещении, возможно ли устройство бетонной выравнивающей стяжки и ее возможная толщина.

В общем случае, для установки под плитку возможны следующие варианты:

1. Монтаж резистивного кабеля в выравнивающий слой с дальнейшей укладкой покрытия.
2. Укладка нагревательных матов непосредственно перед укладкой покрытия.
3. Укладка карбоновых матов или карбоновых инфракрасных стержней перед укладкой облицовки.

Использование резистивного кабеля позволяется выполнить установку нагревательных элементов по всей поверхности. За счет равномерного распределения удается добиться равномерного прогрева напольного пространства, без образования существенных “мостиков холода”.

Технология работ, помимо прочего, позволяет выполнить полноценное устройство утепляющего слоя, состоящего из гидро- и теплоизоляционного материала, уложенного непосредственно на черновое основание перед заливкой бетонного раствора.

Резистивный кабель требует соблюдения более сложной технологии устройства, чем нагревательные маты

Единственный и существенный минус такого подхода – это необходимость заливки бетонной стяжки. Один слой для выравнивания чернового основания, второй для устройства теплого пола.

Такой подход исключает применение каких-либо дополнительных слоев и предполагает устройство матов под напольным покрытием, что дает сокращение толщины общей напольной конструкции.

Применение карбоновых или стержневых теплых полов является новой технологией, которая основана на отоплении помещения посредство излучения инфракрасных волн в длинном спектре. То есть в первых двух случаях, обогрев помещения ведется путем теплообмена или теплоотдачи от напольного покрытия, которое нагревается за счет уложенных под ним нагревательных элементов.

В случае с карбоновыми стержнями, обогрев помещения будет вестись из-за теплоотдачи от напольной облицовки, мебели, стекла и других предметов, которые будут расположены на пути следования инфракрасного излучения.

Общая схема устройства с использованием резистивно кабеля

Такой подход позволяется значительно экономить на отоплении, за счет более рационального распределения тепловой энергии. Из минусов данного способа, можно выделить образование существенных “мостиков холода”, невозможность монтажа под низкостоящую и крупногабаритную мебель.

Так, выбор конкретного вида электрического теплого пола будет основан на технических особенностях помещения – высота потолка, предельная мощность плиты перекрытия, наличие дополнительных систем отопления и т.д.

Статья по теме: Монтаж инфракрасного теплого пола под плитку.

В качестве рекомендации – для типовых помещений и самостоятельной организации, можно порекомендовать использование нагревательных матов, как наиболее простой конструкции, которая сочетает комфортный обогрев керамического покрытия и при небольшой толщине пола.

Монтаж теплого пола под плитку

Для обеспечения максимальной эффективности системы обогрева на стяжку требуется уложить специальный утеплитель. В качестве подходящего варианта рекомендуется использовать пенофол. Им необходимо проклеить встык всю обрабатываемую поверхность, оставив вдоль стен зазор в 3 – 4 см. Этот зазор по всему периметру фиксируется с помощью демпферной ленты. Если вы выполняете укладку тёплого пола под плитку своими руками на деревянное основание, на поверхности утеплителя придётся разместить металлическую сетку, обеспечивающую пожарную безопасность конструкции. К ней удобно крепить элементы системы обогрева с помощью кабельных стяжек. Дальнейшие действия зависят от типа комплектующих:

• При использовании нагревательного кабеля или инфракрасных стержней требуется повторная заливка бетонной стяжки. Её толщина должна составлять порядка 3 см. После того как смесь затвердеет (это произойдёт через пару дней), сверху на клей укладывается плитка. Однако для полного высыхания получившегося пирога потребуется около месяца. На протяжении этого срока недопустимо включать систему обогрева.
• Если выбор сделан в пользу более дорогих, чем резистентный кабель готовых матов, то необходимость в заливке верхнего слоя бетонной стяжки отпадает. Появляется возможность сразу использовать плиточный клей и укладывать плитку. Благодаря этой особенности расходы на материалы и сроки проведения работ существенно сокращаются.

Заключение

Никто не рождается с инструментами в руках. Чтобы добиться удовлетворительных результатов потребуется определённые навыки, время и много терпения. И если вы хотите обустроить по-настоящему надёжный и эффективный тёплый пол под плитку, технология укладки будет играть решающую роль.

Мы рекомендуем

Если вы сами не можете или не хотите самостоятельно укладывать теплый пол, воспользуйтесь сервисом по подбору мастера в своем городе. PROFI.RU — это крупный рекомендательный сервис по подбору специалистов.

• более 400 000 специалистов;
• более 500 видов услуг;
• более 4 000 000 клиентов;
• более 1 000 000 подлинных отзывов.

Электрический теплый пол из кабеля под плитку своими руками

Готовим основание

1. Если в помещении не планируется установка дополнительный источников тепла, кроме теплого пола, то поверхность основания нужно хорошо теплоизолировать. Особенно это актуально в том случае, если ваша комната находится непосредственно над неотапливаемыми помещениями.

2. Подготовьте поверхность, заполните раствором большие ямы, покройте пол грунтующим раствором для улучшения адгезии и предотвращения образования плесени.
3. Разместите на подготовленном покрытии листы пенополистирола. Желательно, чтобы на них имелся металлизорованный слой, отражающий тепловые лучи.
4. В обычных помещениях для утепления достаточно 30-мм плит, но, если вы утепляете балкон или лоджию – используйте 50-мм плиты, а вот если под вашим помещением находится обычный грунт – толщина плит должна быть не менее 100 миллиметров.
5. Прикрепите плиты к полу винтами-саморезами.
6. Поверх теплоизоляционных плит разместите армирующую крепежную сетку, прикрепите ее длинными саморезами большой длины с широкими шайбами, так, чтобы создать дополнительный крепеж пенополистироловых плит.

Отмеряем нагревательный кабель

Нагревательный кабель для теплого пола

1. Чертеж помещения для расчета потребной длины электрического кабеля можно выполнить в масштабе на миллиметровой бумаге. Отметьте на чертеже крупную неперемещаемую мебель.
2. Исходя из необходимой мощности отопления, указанной в характеристиках нагревательного кабеля и отступив не менее 5 сантиметров от периметра – начертите схему размещения нагревательного кабеля. При расчете длины кабеля учитывайте, единственным или дополнительным источником обогрева будет ваш теплый пол.
3. При расчете необходимой длины учитывайте и характеристики кабеля. Он бывает с одной жилой, который подключается к сети с обоих концов или с двумя жилами – в этом случае он подключается к проводке только одним концом.

Готовим управляющее оборудование электрического теплого пола

Пульт терморегулятора – фото

1.Регулировка потока тепла, выдаваемого электрическим нагреваемым полом регулируется терморегулятором. Они бывают различных модификаций (электронные и механические) и конструкции (накладные и встраиваемые).

2. Место для размещения терморегулятора выбирается вблизи от магистральной проводки. В том случае, если терморегулятор имеет выносной термодатчик – проверьте длину его кабеля и выберете место для управляющего устройства.

3. Встраиваемый терморегулятор устанавливается в штробу, также в штробу укладываются кабели электропроводки и температурного датчика.

4. Для защиты температурного датчика от внешних воздействий стяжки помещаем его в гофрированную трубку, конец которой наглухо запаковываем изоляционной лентой. Выносная часть датчика должна находится около 40 см от стенки.

Прокладываем нагревающий кабель теплого электрического пола

Укладка нагревательного кабеля на пол – фото

1. Нагревающий кабель фиксируется на крепежной сетке по выбранной схеме прокладки. Закрепляем нагревательный кабель хомутиками из пластика.
2. Подключите терморегулятор к нагревательному элементу. Протестируйте его работу сначала на максимальной мощности, доводя ее до максимальной.
3. Оставьте нагреваемый пол в рабочем состоянии на некоторое время.
4. Отключите питание нагреваемого электрического пола.

Укладка кафеля на теплый электрический пол

Укладка нагревательного кабеля на электрический пол

1. Разместите на нагревательном кабеле вторую монтажную сетку. Так вам будет легче укладывать кафель.
2. С использованием обычного плиточного клея уложите на пол кафель или керамогранит.

Для того, чтобы подробно ознакомиться с процедурой укладки электрического теплого пола под плитку своими руками, вы можете посмотреть учебное видео.

Инфракрасный теплый пол под плитку: особенности укладки

Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд

Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы

Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.

Инфракрасный пол — монтаж

Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.

Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет

Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость

Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.

Как резать инфракрасную нагревательную пленку

Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%

Также важно обязательно всю систему заземлить

Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки

Таблица. Виды монтажа ИК пленки.

Вид	Описание
Сухой	Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже.
Мокрый	Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки.

Общие требования обустройства теплых полов под плитку

Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.

Основание

Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений

Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска

Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.

При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия

Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.

Стройматериалы

Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.

Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы

Подготовка поверхности

Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.

Демонтаж напольной стяжки

Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию

Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм

Гидроизоляция пола

Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.

Пленка и демпферная лента

Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.

Утепление пола пенополистиролом

Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Вспененный полиэтилен в системе теплых полов

Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.

При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.

Утепление пола лоджии минеральной ватой

Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.

Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки

Подготовка к установке теплого пола в ванной

Процесс подготовки включает в себя следующие этапы:

• удаление с поверхности пола мебели и оборудования;
• демонтаж существующего напольного покрытия;
• очистка основания;
• выравнивание (при необходимости);
• прокладка электропроводки и подготовка места для установки терморегулятора.

Чтобы теплый пол «съел» как можно меньше высоты помещения, желательно вместе со старым напольным покрытием сбить и стяжку, добравшись до бетонной плиты.

Если ее поверхность является достаточно ровной, подготовку можно считать завершенной. Если же имеются бугры, наплывы и сбить их зубилом или иным инструментом не удается, необходимо уложить выравнивающую стяжку.

Монтировать нагревательный кабель на неровную поверхность запрещается, так как в дальнейшем под воздействием нагрузки он может быть поврежден.

Если нагреватель имеет большую мощность, подключать его нужно отдельным проводом, прокладываемым от щитка. Для этого, как и для прокладки провода от терморегулятора к нагревательному кабелю, может потребоваться штробление стен, поэтому все эти работы также желательно выполнить на этапе подготовки, чтобы потом не пачкать строительным мусором и пылью новый пол.

Независимо от способа подключения (в розетку или индивидуально), теплый пол должен быть подключен через УЗО. При установке в ванной и других влажных помещениях необходимо использовать УЗО с уставкой тока утечки 10 мА.

Монтаж теплоизоляции

Укладка теплоизолирующего слоя – вынужденная мера, которая позволит повысить эффективность всей системы. Благодаря ей удастся отразить потоки тепла и существенно сократить теплопотери во время работы нагревательных элементов. В результате вся энергия будет передаваться в помещение, а не аккумулироваться в бетонном основании перекрытия.

Теплоизоляция теплого пола

Для устройства теплоизолирующего слоя своими руками применяется рулонный фольгированный материал, толщина которого составляет 3-4 мм. Его укладывают на все основание, предотвращая образование щелей. Для этого используется клейкая лента, а полосы фиксируются при помощи строительного степлера.

В частном доме, где под полом находится неотапливаемый подвал или грунт, можно применить любой плитный изолирующий материал. Часто используют минераловатные утеплители, экструдированный пенополистирол, стекловату и другие. Толщина изолирующего слоя должна составлять 5-10 см. Также вместе с утеплителем используется отражающий фольгированный слой.

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

• максимальная толщина матов составляет 3 мм;
• наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
• сетки обеспечивают проникновение материала для стяжки или клея для плитки.
• Укладка при помощи матов имеет такие особенности:
• перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
• после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

• просчитайте его глубину так, чтобы это не мешало укладывать плитку;
• располагайте канал на одинаковом расстоянии от кабельных витков;
• канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

• сделайте поворот и разрежьте сетку поперек;
• разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
• возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
• удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
• если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

• после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
• покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
• когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

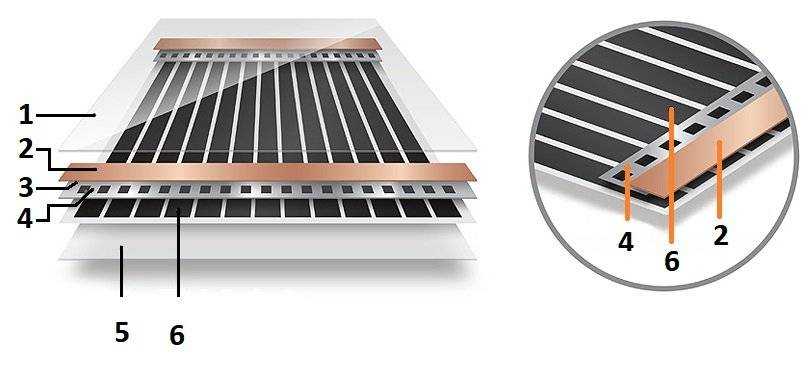

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Виды электрических полов

Существуют различные виды электрообогрева полов. Чтобы разобраться в их сильных и слабых сторонах, далее будет подробно рассмотрен каждый из используемых на практике вариантов.

Кабельный теплый пол

Обычно используются следующие варианты такого пола:

• проволочные;
• одножильные;
• двухжильные.

Теплый пол из провода

В первом случае прогрев осуществляется с помощью специальных проводов, имеющих небольшое сечение. Они будут нагреваться не так сильно, как мощные кабели, но их можно положить плотно друг к другу. На практике достаточно установить 5 см между посторонними проводами. Для устройства такого пола нет необходимости использовать бетонную стяжку.

Из-за того, что провода уложены плотно, на них можно непосредственно накладывать ламинат, а на него любое подходящее покрытие. При укладке плитки провода будут фактически расположены в слое клея. Рекомендуется в таком случае под провод подкладывать подложку, тогда нужно ожидать более равномерного прогрева.

Одножильная конструкция

Кабель включает в себя несколько частей:

1. Проводник, по которому идет ток, создавая нагрев.
2. Изоляционный слой.
3. Оплетка, представляющая собой дополнительный слой защиты.
4. Внешняя гидроизоляционная оболочка.
5. Внешняя защитная оболочка кабеля.

Оплетка может использоваться как заземление. У более дорогих кабелей заземление установлено дополнительно. Укладка должна происходить таким образом, чтобы в итоге оба конца кабеля находились рядом друг с другом.

Использование двужильного кабеля

В этом случае устройство будет более сложным:

1. Две жилы кабеля.
2. У каждого из проводов имеется изоляция.
3. В обоих случаях применяется армирующий слой.
4. Затем установлен водоотталкивающий экран.
5. Внешняя защитная оболочка.
6. Заземление проходит внутри рядом с двумя жилами.

Важно! Такой кабель может быть с одним или двумя заземлениями. При монтаже нет необходимости подключать оба конца к одному источнику тока. Второй конец может быть подключен к электросети

Второй конец может быть подключен к электросети.

Термоматы

Этот вариант можно рассматривать при укладке, как относительно простой. Его укладывают не только в цементную стяжку, но и в плиточный клей. Такие маты фактически состоят из пластиковой сетки и проложенного по ней кабеля. Они могут быть как одножильными, так и двухжильными. Более распространенным является первый из этих вариантов.

Обычно толщина подложки не превосходит 10 мм. Кабели в таких матах устанавливают на расстоянии 12 см. Одним из способов установки термоматов является их установка в клей, на который кладется плитка. Чтобы было удобно расположить маты в помещении, их делают шириной 50-60 см. Длина может быть разной в широких пределах: от 1,5 до 30 м.

В процессе установки термоматы разрезают на более короткие куски. Предусмотрена возможность их соединять с помощью специальных переходников. Для этой цели можно воспользоваться также пайкой или скручиванием жил.

Инфракрасные полы

Их ставят поверх чернового покрытия. Такие маты фактически представляют собой специальную пленку, на которую нанесены токопроводящие карбоновые элементы. Как только конструкция будет подсоединена к электрическому питанию, эти элементы будут осуществлять прогрев помещения.

Конструкция плёночного пола

Если помещение имеет сложную конфигурацию, то такую пленку нужно будет разрезать на несколько кусков, чтобы правильно установить теплый пол. Карбоновые элементы, относящиеся к различным кускам, при этом соединяют при помощи специальных разъемных соединений или с использованием пайки.

Такой пол состоит из следующих элементов:

• Самый верхний слой представляет собой полиэтиленовую защитную пленку.
• По краям установлены медные полосы.
• Под ними имеются высокотемпературные поглотители.
• Далее расположена серебряная полоса.
• Подложка, на которой устанавливается рабочий слой.
• Рабочий слой, осуществляющий нагрев.

Существуют разновидности со сплошным нагревательным карбоновым слоем, двумя серебряными и двумя медными полосами.

Возможно использование варианта инфракрасного пола с карбоновыми стержнями.

В этом случае предусмотрены два параллельных кабеля, между которыми расположено большое количество стержней. Их диаметр не превосходит 1 см. Такой пол можно класть в слой клея под плитку. Ширина матов 60-90 см, а длина может достигать 30 м. Если необходимо, их разрезают на более короткие участки. Части теплого пола можно соединять с помощью переходников или с использованием пайки.

Особенности укладки инфракрасного теплого пола

При монтаже инфракрасного пола под плитку рекомендуется использовать дополнительный материал – гипсокартонные или стекломагнезитовые листы.

Рисунок 2.Легкость и короткие сроки монтажа главное достоинство нагревательных матов .

Укладка инфракрасного пола под кафель состоит из следующих этапов (см. рис. 3):

• очистка основания и укладка теплоизолирующего материала с металлизированным лавсаном (например, Инфрафлекс или Полиформ);
• укладка термопленки, которую следует нарезать на максимально длинные полотна, чтобы минимизировать количество точек подключения;
• изоляция всех выходов медных полос;
• фиксация полотнищ пленки малярной клейкой лентой без нахлестов;
• подключение терморегулятора в удобном месте;
• подвод и подключение к терморегулятору соединительных проводов;
• подключение термодатчика, располагающегося под плиткой;
• изоляция всех соединений с помощью термосиликонового пистолета;
• подключение терморегулятора к электрической сети;
• проверка работоспособности теплого пола;
• укладка полиэтиленовой пленки;
• укладка гипсокартонных или стекломагнезитовых листов;
• укладка напольной плитки.

Не используйте фольгу в качестве теплоизолятора и при укладке плитки не стелите монтажную сетку из металла. Чтобы подогрев пола был эффективным, нужно расположить инфракрасную пленку хотя бы на 80% его поверхности.
