Монтаж теплого инфракрасного пола своими руками

Расход энергии

Перед тем как говорить о том, сколько электроэнергии потребляет пленочный теплый пол, стоит обратить внимание на некоторые технические характеристики нагревательных пленок. Ведь это напрямую влияет на мощность всей системы, о которой часто звучат положительные отзывы

Вся термопленка всегда смотана в мобильный рулон.

Мобильный рулон

Ширина ее колеблется от 50 до 100 сантиметров. В одном рулоне обычно полоса длиной до 50 метров. Конечно, покупатель, который любит изучать разные отзывы, может выбрать пленку меньшей длины.

Лист имеет толщину 0,23-0,47 миллиметра. Мощностью одного квадратного метра является 25-35 Вт/ч. Нагреваясь, система создает на своей поверхности температуру, равную 33 градусам.

Для расчета общей «аппетитности» системы, нужно определить площадь помещения и вычесть площадь, которую будет занимать тяжелая мебель.

Расчёт общей «аппетитности» системы

Как отмечают производители, пленочный пол не способен выдержать ее вес, поэтому в зоне размещения мебели его организовывать не следует. Далее умножают количество квадратных метров на мощность нагревательной ленты, о которой часто повествуют в видео и оставляют положительные отзывы.

https://youtube.com/watch?v=3lMEuuRt-zg

Если стержневой или пленочный теплый пол будет представлять собой основной вид отопления, то он должен покрывать не менее 70% пола. При этом нужно учитывать, что нагревательные панели не должны перекрывать друг друга. Мобильный нагревательный лист не должен заходить под плинтус или любой декоративный элемент.

Эти мелочи влияют на общую площадь используемых нагревательных панелей и на сам расход электроэнергии. Учет таких нюансов также позволяет спланировать размещение нагревательных листов. Производители рекомендуют ставить любой тёплый мобильный лист вдоль помещения.

Под какие покрытия используется

Форма выпуска излучателей – пленка в рулоне – предполагает удобное использование под любое покрытие. Если бы не особенность самой пленки. Имеется в виду полное отсутствие адгезии к ней со стороны любого клеевого состава. Если уложить плитку на любой стандартный клей, она как бы зависнет, тем более, что «мокрая» укладка предполагает использование гидроизолирующего слоя из полиэтиленовой пленки. Для таких случаев целесообразно было бы использовать стержневой пол.

Но если другие варианты использования теплоносителя невозможны, допустимо применение следующей технологии устройства под плитку:

Вариант 1

Штробление пола под укладку кабеля к системе управления с учетом размещения датчика температуры внутри гофротрубы. Укладка кабеля с датчиком и вывод проводов к пульту управления.
Затем, нужно выполнить стандартные операции для пленочного инфракрасного пола – укладку отражающего слоя из металлизированной пленки.
Настилка матов индукционных нагревателей, монтаж электросхемы.

Проверочное включение системы обогрева, чтобы убедиться в ее работоспособности.
Устройство слоя гидроизоляции из пленки толщиной 200 микрон.
Установка демпферной ленты по периметру стен.
Заливка нивелирующей стяжки толщиной 8 – 10 мм. При размешивании раствора для нее нужно использовать максимально возможное для него количество армирующей фибровой стружки и пластификаторов для придания стяжке дополнительной упругости.
По готовности стяжки – укладка плитки по стандартной технологии.

Далее – обрезка выступающей части демпферной ленты, и установка плинтуса.

Вариант 2

После проверки работоспособности системы теплого пола, настелить поверх нагревательного устройства ГВЛ. Их необходимо крепить к основной стяжке винтами. Для этого нужно заранее выполнить эскиз с указанием размеров от стен до разрывов в пленочном нагревателе. В этих местах и нужно устанавливать крепление. Напоминаем, что пленочный нагреватель не укладывается на расстояние ближе 20 см от стен, между рулонами также имеется свободное пространство.

Технические характеристики инфракрасной пленки

Для правильной укладки теплого пола с использованием ИК пленки необходимо разобраться в ее характеристиках и особенностях.

Стоит выделить следующие аспекты:

Инфракрасную пленку выпускают в рулонах длиной до 50 метров;
Ширина пленки может варьироваться в пределах от 0,5 до 1 м, а толщина – от 0,22 до 0,4 мм;
Средний расход потребления электричества инфракрасным теплым полом составляет около 20-35 Вт/час на квадратный метр;
Предельная температура пленки в рабочем состоянии не превышает 35 градусов по Цельсию;
Для качественного прогрева помещения оно должно быть покрыто пленкой не менее чем на 70%.

Нужно также знать о том, что ИК полы недостаточно мощны, чтобы полностью обогревать дома, расположенные в холодных регионах. В такой ситуации их можно использовать лишь в качестве дополнительного источника тепла.

В комплектацию любого инфракрасного теплого пола входят следующие элементы:

Термостат. Прибор отслеживает температуру нагрева, данные о которой поступают с термодатчика, при необходимости отключая или запуская систему. Существуют и более продвинутые конструкции, которые не только поддерживают температуру на одном уровне, но и меняют ее в соответствии с заданной программой (например, снижая ее днем, когда в доме никого нет). В результате получается не только комфортная атмосфера в доме, но и заметная экономия.
Термодатчик. Этот элемент системы измеряет температуру нагрева и передает данные термостату.
Проводники зажимы. Данные элементы крепятся на край отрезанной в соответствии с необходимым размером пленки. Кроме того, в стандартный набор входят и все необходимые кабели.
Изоляционные материалы. При установке теплого пола должна обязательно использоваться изоляция. Обычно для этих целей используются материалы на основе битума.
Инфракрасная пленка. При выборе пленки нужно заранее иметь данные о размере помещения – материал продается метражом, а при необходимости уменьшения разрезается по отмеченным линиям.

Стержневой инфракрасный теплый пол

Этот инфракрасный пол назван стержневым из-за формы нагревательных элементов. Внутри изолирующего стержня находится композитный материал, в состав которого входит карбон, серебро и графит. Такое сочетание материалов к плюсам ИК излучения добавило очень неплохой бонус: система саморегулирующаяся. То есть она сама может уменьшать /увеличивать количество выделяемого тепла на каждом участке.

Стержневой инфрвакрасный пол выглядит так

ИК стержни соединяются медными проводами в изоляции. Подключение греющих элементов параллельное, что означает, что при повреждении одного или нескольких элементов вся остальная система работать будет. Но это касается стержней. Если вы перебьете соединительный провод, расположенный сбоку, работоспособность будет утрачена.

Параллельно соединенные карбоновые стержни скатываются в рулоны. Ширина их — 07-1,5м, длина — до 25метров. Номинальная мощность 110-250Вт/пог.м. На максимальной мощности обогреватель работает несколько минут до разогрева стяжки, затем количество тепла и потребляемая мощность значительно снижаются. Потому такие полы намного экономнее в эксплуатации, чем аналоги другой конструкции.

Где применяют систему инфракрасного пленочного пола?

Большинство инфракрасных полов применяется в районах, где имеются мягкие климатические условия. Кроме того, они идеальны для обогрева помещений во время периода межсезонья, со средним уровнем температуры воздуха.

Область применения ИК полов:

жилые, общественные здания;
хозяйственные сооружения;
гаражи, теплицы, иные постройки, не имеющие возможности отопления централизованным способом;
в сельском хозяйстве, к примеру, на инкубаторах или яслях для выращивания молодняка;
на аэродромах, чтобы защищать взлетно-посадочную полосу от вероятного обледенения в зимний период;
на спортивных площадках, автомобильных стоянках.

Подложка

Пленочный теплый пол всегда стелется на специальную подложку. Задачей последней является не пропускать тепловую энергию вниз и защищать от влажности. Если основание часто становится влажным, то под пленочный пол стоит стелить полиэтиленовую пленку толщиной, большей 50 мкм.

Стелить полиэтиленовую пленку

Сверху нее размещается теплоизоляционный материал. Он отражает тепло, которое создал пленочный теплый пол, обычно имеет хорошие свойства. Об этом свидетельствуют различные отзывы.

Таким материалом является вспененный полиэтилен, который покрывают металлизированным лавсаном. Толщина этого теплоизолятора должна составлять три миллиметра. Запрещено ставить под тёплый пол материалы, покрытые алюминиевой фольгой. Об этом отмечают производители в своих видео.

Подложка под инфракрасный теплый пол всегда устанавливается на чистую, ровную без острых выступов поверхность. Также ее нужно зафиксировать. Для этого применяют строительный скотч.

После начинается подготовка и монтаж инфракрасного теплого пола своими руками.

Можно ли укладывать пленочный пол под плитку?

Дать ответ на этот вопрос легко, но перед этим важно проанализировать условия эксплуатации пола, посмотреть рекомендации по укладке системы. В инструкции к нагревательным полотнам указано, что они могут быть уложены и под ламинат, и под дерево, и в том числе под плитку кафельную

Таким образом, монтаж этой системы под кафель можно производить смело.

Монтаж пленочного теплого пола

Инфракрасная пленка для пола

В целом же, ИК полы обычно укладываются под ламинат, ковролин и т. д. по технологии так называемого «сухого монтажа». Но, тем не менее, их укладывают и под плитку, но уже с использованием плиточного клея, а иногда и стяжки или смесей для наливных полов

Однако в последних двух случаях важно помнить о некоторых особенностях проведения работ

Адгезия у пленки невелика. Именно поэтому просто заливать ее цементным раствором нежелательно – стяжка получится плавающей. При падении на такое основание чего-то тяжелого на стяжке может образоваться трещина, исправить которую не получится. Интересно, что для повышения адгезии многие пытаются сделать на поверхности пленки насечки и разрезы, но ряд этих процедур негативно скажется на результате работ. Все эти места придется тщательно изолировать, иначе полы могут начать биться током.
Пленка не любит щелочь. Цементные растворы, которые используются для заливки стяжки, имеют щелочную среду и будут оказывать крайне негативное воздействие на ИК пленку. Таким образом, она быстро придет в негодность. Результатом может стать короткое замыкание или просто поломка всей нагревательной системы.

У инфракрасного теплого пола есть свои минусы

В целом же, под плитку можно использовать кабельный пол – он, скорее всего, прослужит дольше, чем пленочный, и является специально предназначенным для такого вида работ типом подогрева полов. По крайней мере, для «мокрой» установки он идеален. Однако, если монтировать ИК полы правильно и с соблюдением всех требований безопасности (заземление, работы в сухом помещении и т. д.), проблем с ними быть не должно.

Пленочный теплый пол Heat Plus

Укладка пленочного пола под кафельную плитку своими руками

На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:

теплоотражающая подложка – 2-3 мм;
инфракрасная пленка – 0,4-0,5 мм;
малярная сетка – до 2 мм;
слой бетонного раствора (или плиточного клея).

Сразу нужно определиться с:

местонахождением терморегулятора;
эффективным распределением пленки под плиткой.

Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.

Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:

нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
пленка должна покрывать до 70 % площади в комнате;
наличие отступа от стен на уровне 10-12 см;
пленка не монтируется внахлест.

Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.

Далее нужно заняться подключением пленочного пола

Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м². Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой.

Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.

Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.

Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.

Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.

С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.

Далее укладка теплого пола выполняется в следующей последовательности:

делаются отверстия;
в них вставляются дюбели;
саморезами крепится малярная сетка;
создается нетолстая и равномерная первичная бетонная стяжка;
происходит полное высыхание стяжки;
производится последняя проверка функционирования теплого пола;
наносится фиксирующая стяжка;
после ее высыхания кладется кафельная плитка.

Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.

При укладке пленочного пола запрещается:

осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
в качестве крепежных элементов использовать гвозди;
производить подключение пленки без заземления;
сгибать ее под углом 90º на участке длиной до 5 см;
устанавливать пленку в непосредственной близости с другими нагревательными приборами.

Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.

Видео по устройству пленочного пола:

Кварц-виниловая плитка на замках

При укладке замковой плитки на «теплый пол» должно соблюдаться условие — оставить компенсационные зазоры вдоль всех стен от 5 до 10 мм. Зазоры позволяют плитке двигаться при расширении так, чтобы стыки не пострадали.

Замковую плитку Art East рекомендуют для применения с электрическими системами подогрева, не желательно использовать водяной обогрев. Температура нагрева не более 28 ° C . Вообще, замковая плитка чувствительна к перепадам температур и меняет свои размеры. Температурный зазор нужно оставлять не менее 1 см. Это касается и установки с «теплыми полами», и применения на балконах, комнатах на южной стороне, где может случаться нагрев на солнце.

Производитель не советует использовать какую-либо подложку под замковую плитку, как при обычной укладке, так и при укладке на теплый пол.

У бренда Art East есть еще одна коллекция ART STONE 33/42 класса, которая выделяется своей структурой. В качестве несущего основания в этой плитке используется жесткая плита SPC. Такая плита является каменно-полимерной (Stone Polymer Composite).

В отличие от кварц-винилового ламината с плитой WPC (Wood Polymer Composite), плитка STONE от ART EAST:

на 78% состоит из карбоната кальция и не имеет в составе вспенивающего агента, древесной муки и пластификаторов;

тоньше, но при этом прочнее, более устойчива к сохранению размеров при изменении влажности и температуры;

долговечнее за счет все той же более плотной структуры.

ART STONE SPC — это каменно-полимерная плитка на замках, превосходство которой над полами с WPC плитой подтверждено лабораторными испытаниями. Все эти характеристики делают плитку коллекции Stone наиболее подходящим материалом для «теплого пола», чем другая замковая плитка ПВХ.

Испытания показывают, что покрытие ART STONE может выдерживать и нагрев до температуры более 28 ° C . Но представитель бренда рекомендует все-таки не рисковать и использовать это ограничение при эксплуатации. Замковая плитка Арт Стоун может использоваться с любым видом систем подогрева пола.

Замковая плитка ПВХ Floor Click – в составе 30% кварца. В сравнении с другими кварц-виниловыми покрытиями – мягкая. Кварц-виниловый ламинат Floor Click с «теплыми полами» изменяет свои размеры, а также может расширяться при укладке в помещениях с интенсивным солнечным освещением (на южной стороне, с окнами в пол и т.д.). При укладке обязательно оставлять зазор, равный 1 см. А также желательно выполнять температурные швы под порожками на входах в комнаты и через каждые 8-10 метров непрерывного полотна. Использовать подложку под LVT толщиной 1,5 мм или 1 мм. Не рекомендуется укладывать на инфракрасный подогрев, плитка может подняться в стыках.

Замковая коллекция плитки Decoria – материал жесткий и достаточно стабильный, содержит в составе до 70% кварцевого песка. Производитель советует использовать подложку при укладке на бетонную стяжку, иначе полы начинают хрустеть. Разрешено применение с системами подогрева, в том числе пленочными. Использование с водяными системами, где температура может превышать 28 градусов, не желательно.

Возможна укладка замковой плитки Декория как с компенсационными швами (порожками), так и без них.

Плитку Alpine Floor на замках можно укладывать на системы подогрева. Лучше использовать кабельный тип, чтобы регулировать температуру и держать ее не выше 28 ° C . Обязателен зазор по периметру 8-10 мм.

Как подключить инфракрасный теплый пол — важность правильного монтажа

Теплое пленочное ИК-покрытие — это альтернативный широко используемый способ подогрева помещения любых параметров, который питается от электросети. В данной системе нагрев территории производится от специальной пленки (в составе которой имеется карбоновая смесь), подогреваемая медными проводниками по бокам. Дабы не возникло проблемы подгорания контактов, конструкция обладает защитным серебряным напылением.

Чтобы подключить теплый инфракрасный пол не понадобится очень много сил и затрат, важно лишь придерживаться определенных правил в монтаже. Все этапы подключения мы рассмотрим ниже и если их не соблюдать, то можно столкнуться с определенными поломками и неправильной работой системы. Причинами проблем могут быть:

Причинами проблем могут быть:

Нарушение стандартов схем установки электрических систем.
Неправильные расчеты по соотношению площади комнаты и самого теплого напольного покрытия.
Применение при установке материалов, которые не предназначены для оборудования такой обогревательной системы.
Нарушение этапов монтажа паро- и теплоизоляционных слоев.
Использование при заливке стяжки смесей, которые не подходят для пленочных ИК-полов.
Неточный подсчет марки провода электрического питания и сечения касательно суммарной нагрузки.
Использование в качестве итогового слоя материалов с низкими показателями теплопроводности. Строго не рекомендуется применять на такой обогревательной системе натуральные ковровые текстильные покрытия.

Если придерживаться всех этих простых правил и правильно подключить инфракрасный теплый пол. вы получите экономную, долговечную и безопасную обогревательную систему.

Технология укладки пола в домашних условиях

Для работы вам понадобится:

Рулон инфракрасной пленки;
При выборе пленочного пола следует обратить внимание на потребляемую мощность конструкции, температурные режимы и экологические параметры.
Качественное инфракрасное покрытие выделяет отрицательные ионы, которые наполняют комнату и препятствуют появлению плесени, пыли и разного вида грибков.
Идеальным вариантом станет пленка с двумя режимами работы: нагревом помещения и удержанием тепла. Приблизительный расчет расхода электроэнергии не должен превышать 40 Ватт/м².. Наиболее экономным вариантом станут механические модели

Они просты в использовании и отлично подойдут для небольших помещений

Контактные зажимы;
Зажимы представляют собой небольшие металлические крепления, которые пригодятся для соединения пленочного пола с сетевым кабелем.

Терморегулятор;
Терморегулятор не входит в комплект теплых полов, поэтому приобретать его придется отдельно.

Наиболее экономным вариантом станут механические модели. Они просты в использовании и отлично подойдут для небольших помещений.

Для масштабных площадей лучше использовать программируемые регуляторы. Так вы сможете контролировать температуру, задавая режимы работы системы самостоятельно, тем самым снижая затраты на электроэнергию.

Электронный терморегулятор всегда покажет вам точную температуру пола благодаря наличию дисплея. Его сенсорный аналог обеспечит вас информацией еще и о нагреве воздуха.

Электропроводка и изоляция;
Обычно входят в комплект вместе с инфракрасной пленкой.

Теплоотражающий материал;
Наличие подобной прослойки между полом и инфракрасными пластинами позволит максимально сократить тепловые потери.
При выборе учитывайте планируемое напольное покрытие. Для линолеума и ковролина выбирайте материалы с мягкой прослойкой, а для ламината и плитки – с твердой.

Обратите внимание, чтобы в состав не входила алюминиевая фольга. Лучше отдать предпочтение лавсановой пленке

Скотч;

Шумоподавляющая подложка.
Для ламината подойдет также полиэтиленовая пленка, а для ковролина – оргалит.

Пошаговая инструкция, как произвести укладку инфракрасного пола своими руками

Замерьте участки, которые вы хотите обогреть. При этом учтите, что на них в дальнейшем не должны находиться предметы бытовой техники и мебели без ножек. Кроме того, все источники тепла вроде каминов, духовок и отопительных труб должны находиться минимум в 20 сантиметрах от пленки;

Выберите подходящее место на стене для установки терморегулятора;

Очистите поверхность пола от посторонних предметов и строительного мусора;

Разверните рулон инфракрасной пленки и разрежьте ее вдоль полос нагрева по специально выделенным линиям.
При этом старайтесь сохранить максимальную длину (в пределах 8 погонных метров). Это значительно уменьшит количество подключаемых проводов;

Разложите теплоотражающий материал на очищенную основу и закрепите листы между собой скотчем;

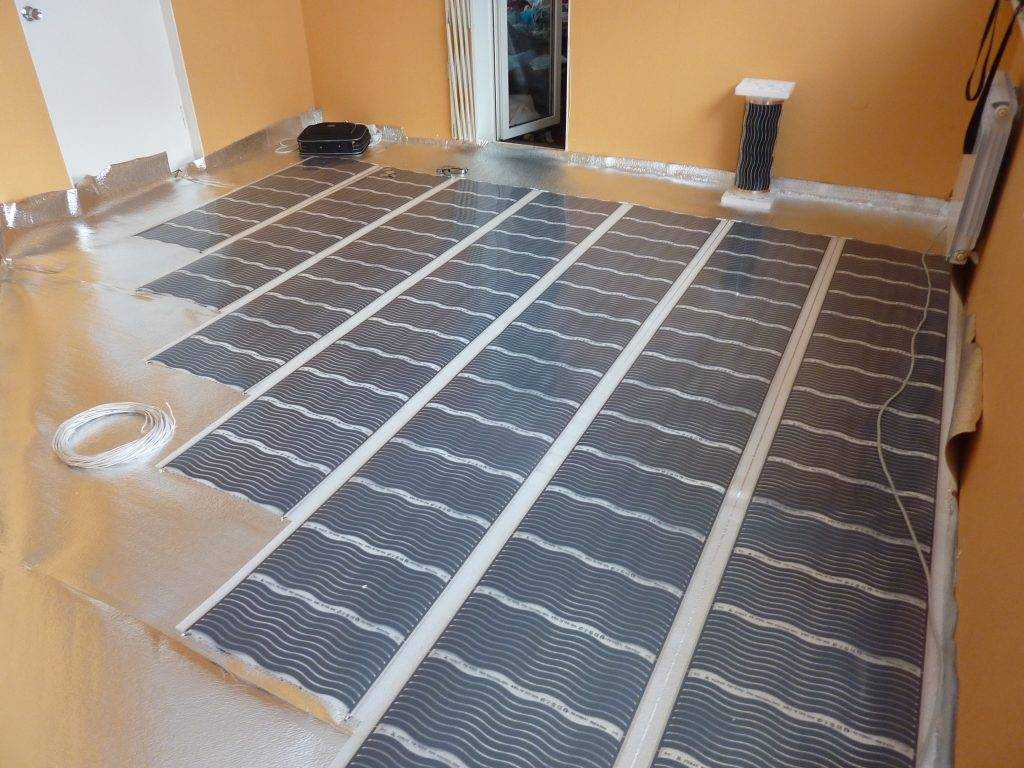

Поверх отражающей прослойки выкладывайте подготовленные полосы пленки так, чтобы медная полоса оказалась снизу.Все контакты направьте в сторону предполагаемого места расположения терморегулятора. Проследите, чтобы пленка нигде не пересекалась с плинтусами и прочими элементами декора;

Закрепите контактные зажимы с помощью пассатижей, молотка или специального заклепочника на металлические токоведущие полоски.
Клема должна разместиться таким образом, чтобы заклепка крепилась к токоведущей стороне, а сам зажим находился между слоями пленки (на медных вставках пленка двухслойная). Убедитесь в прочности крепления;

Используйте входящую в комплект битумную изоляцию на линиях отреза медной полосы и на срезе серебряных контактов внутри инфракрасной пленки;

Прикрепите пленку скотчем к теплоотражающему материалу.

Выводы и полезное видео по теме

Видео #1. Все об укладке стержневого пола вы узнаете из этой видео-инструкции:

Видео #2. Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:

Видео #3. Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:

Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.

А какой тип напольного обогрева вы предпочли для обустройства собственной дачи/квартиры? Возможны, у вас есть желание поделиться тонкостями монтажа, известными только вам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.
