Перекидной выключатель: маркировка, виды, особенности подключения

Выбор схемы подключения

Разберем детально, как правильно выполнить подключение. Нельзя забывать, что при установке проходного выключателя, надо тянуть трехжильный провод.

Расключение на две точки

Список материалов:

• медный кабель с тремя жилами;
• пара переключателей проходного типа;
• распределительная коробка.

Провод фазы необходимо подсоединить к общему входному контакту первого переключателя. Два выходных контакта соединяются с проводами от входных двух. Общий контакт второго выключателя скручивается с тем проводом, который идет от источника света. При этом второй провод от источника должен быть соединен с нулем коробки.

Сечение 3-х жильных проводов подбирается исходя из мощности источника света, которым предполагается управление.

Расключение на три точки

Список материалов:

• медный кабель с тремя и четырьмя жилами;
• пара переключателей проходного типа;
• перекрестный выключатель;
• распределительная коробка.

В перекрестных предусмотрено 4 контакта, по 2 на направления. Они представляют собой пары одновременного переключения. Для этой схемы должен использоваться кабель с четырьмя жилами.

На первой и последней точке переключения используются обычные проходные переключатели, а между ними — перекрестные. Количество возможных пунктов, посредством которых будет осуществляться управление лампами не ограничено. Однако чем их больше, тем сильнее увеличивается сложность подключения.

Подключение происходит следующим образом:

2 контакта на выход от 1 проходного выключателя должны соединится с проводами входной пары следующего перекрестного выключателя. Так продолжается до тех пор, пока цепь не замкнется на крайнем выключателе. Общий контакт подсоединяется с проводом, направленным к источнику света.

Фазный провод соединяется с входным контактом 1 переключателя, 2 провод к нулю коробки. К каждому проходному выключателю протягивается трехжильный провод, в то время как к перекрестным четырехжильный.

Как выглядит проходной выключатель с 2 и более мест?

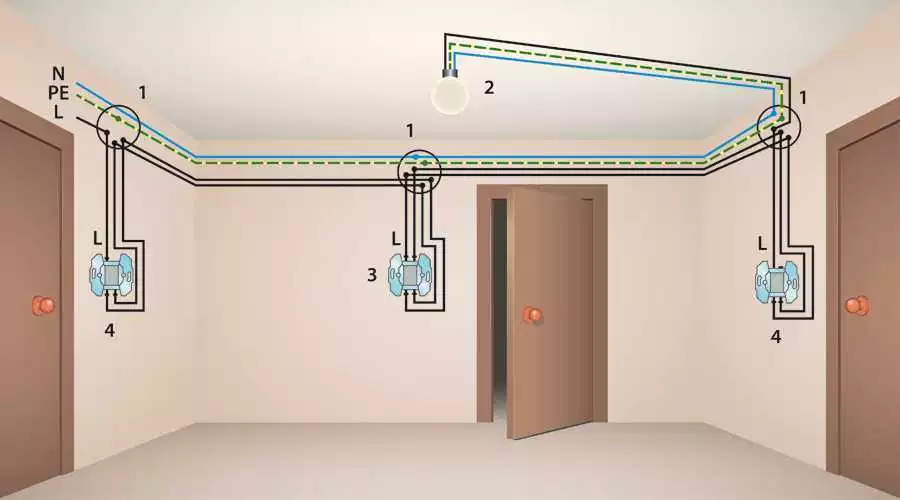

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Необходимые принадлежности и инструменты для работы

Чтобы осуществить монтаж выключателя и подсоединение к нему потребителя, понадобятся следующие материалы и инструменты:

• выключатель – в зависимости от количества потребителей, можно применить одно-, двух- или трехклавишный выключатель;
• провод – нужно правильно подобрать проводку, исходя из предполагаемой нагрузки на сеть и наличие либо отсутствие заземления у потребителей;
• распределительные коробки нужны для удобства подключения, а также возможности в случае необходимости протянуть еще одну ветку не от счетчика, а непосредственно в помещении;
• отвертка с индикатором, мультиметр – для контроля правильности подключения, а также проверки отсутствия или наличия питания в сети;
• кусачки и плоскогубцы – для удобства работы с проводом;
• изолента, клеммы – для обеспечения безопасности подключения и изоляции проводов;
• стакан и элементы крепежа – для надежного монтажа выключателя в стене;
• дрель с ударом или перфоратор – понадобятся при осуществлении монтажа скрытой проводки.

Как подключить выключатель?

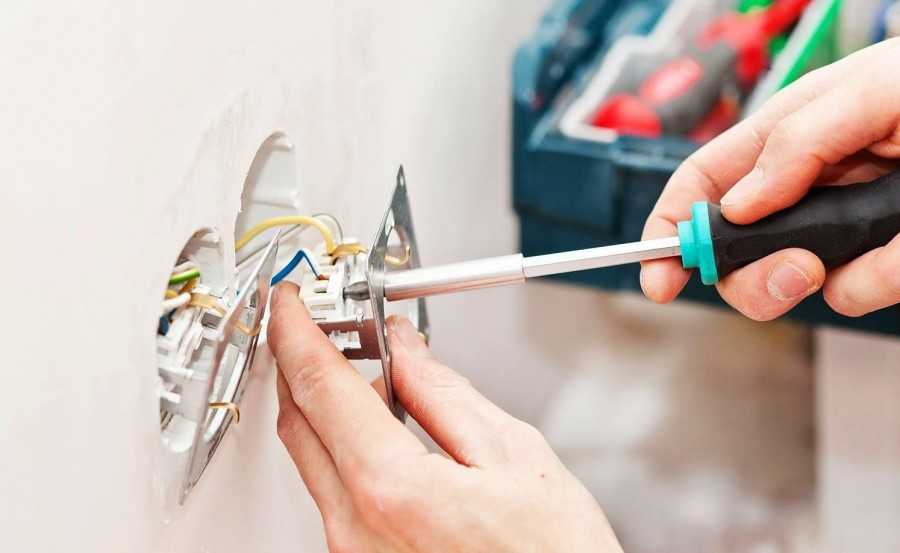

После того как вы выполнили все соединения проводов в выключателе вам необходимо будет его установить. Монтаж выключателя может выполнить практически каждый, и сейчас мы об этом поговорим. После того как вы подвели провода их необходимо надежно закрепить.

Теперь можно приступать к его фиксации в распределительной коробке. В распределительной коробке он будет крепиться с помощью специальных зажимов. Они располагаются по бокам этого изделия. Сначала вставьте выключатель в розетку, а затем отверткой зажмите его контакты. После зажима болтов выключатель будет надежно держаться в стене.

После того как сердцевина выключателя будет надежно закреплена в штробе вы можете приступить к установке декоративной рамки. После того как декоративная рамка будет установлена вы можете приступать к проверке устройства на работоспособность устройства. Вот это была подробная инструкция по установке этого прибора. Как видите, подключить выключатель может практически каждый.

подключение двухклавишного выключателя.

Две клавиши

Схема подключения двухклавишного выключателя может немного отличаться. Этот процесс в первую очередь связан с тем, что разрыв цепей будет осуществляться отдельно для каждой клавиши. Здесь в распределительную коробку будет отходить две группы проводов. При входе в коробку вам необходимо соединить свой синий проводник с другими проводами.

Фаза при подключении будет вестись на разрыв двух кнопок, а затем она будет фиксироваться в отдельном отверстии. Два исходящих провода в этом выключателе будут идти к каждой группе светильников.

Как правило, двухклавишный выключатель может иметь три отверстия. Два из них будут находиться, с одной стороны. Еще одно отверстие будет находиться, с другой стороны. Там, где располагается одно отверстие вам необходимо подключить входящую фазу. С другой стороны вам необходимо подключить исходящие фазы. Здесь вы можете прочитать, как провести разборку выключателя.

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции

Есть два вида переключателей сенсорного исполнения:

1. Сенсорные прямого действия.
2. Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

Простая организация системы управления с одним сенсорным прибором выполняется так:

1. Фазная линия соединяется с клеммой «L».
2. Линия «L1» образует одну зону освещения.
3. Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

1. Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
2. После звукового сигнала снять касание и перейти к следующему прибору.
3. Касание сенсора второго прибора.
4. Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
5. Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу.

К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о сенсорных выключателях света, их разновидностях и маркировке.

№2. Какую розетку выбрать: степень защиты корпуса

Даже ребенку понятно, что розетка – это источник повышенной опасности. Взрослые могут добавить, что контакт с водой может иметь катастрофические последствия. Так что теперь, не использовать розетки на кухне или в ванной вообще? Что же тогда делать в бассейнах и прочих помещениях, где контакта с водой не избежать? На этот случай разработаны защитные розетки, корпус которых может предотвратить негативное воздействие влаги и пыли.

При выборе розетки обязательно стоит обращать внимание на степень защиты от влаги и попадания мелких предметов, которая указывается в маркировке буквами IP и следующими за ними двумя цифрами

Первая цифра показывает, насколько розетка защищена от попадания сторонних предметов:

• 0 – защиты нет;
• 1 – защита от предметов размером более 50 мм;
• 2 – защита от предметов более 12 мм;
• 3 – защита от предметов более 2,5 мм;
• 4 – зашита от предметов размером более 1 мм;
• 5 – защита от мелких частиц, в т.ч. от пыли;
• 6 – абсолютная пыленепроницаемость.

Вторая цифра указывает на степень защиты от влаги:

• 0 – защиты нет;
• 1 – защита от капель, попадающих сверху;
• 2 – защита от капель, падающих не только строго сверху, но и под углом 15 градусов;
• 3 – защита от брызг, которые попадают под углом 60 градусов, в т.ч. от дождя;
• 4 – защита от брызг, которые падают под разным углом;
• 5 – защита от струи воды;
• 6 – защита от мощной струи воды;
• 7 – защита при непродолжительном погружении в воду;
• 8 – защита при долгом погружении в воду.

Выбор розетки зависит от того, где она будет эксплуатироваться, и какие воздействия на нее предполагаются. Например, для жилых комнат подойдет розетка IP 20, для ванной – IP 44, хотя некоторые советуют брать IP 45, а для улицы стоит присматривать розетку IP 65.

Тонкости и мелочи при подключении выключателей

Обязательно пользуйтесь рекомендациями, изложенными в ПУЭ и соответствующих нормативах. Если вы не имеете навыков по работе с оборудованием электрического типа и электропроводки в целом, лучше обратитесь к профессионалам.

Не забывайте об эстетическом виде своего помещения. Чтобы установленный выключатель выглядел красиво и аккуратно, рекомендуется приобрести специальные рамки, подчеркивающие конструкцию прибора. При соединении проводов в распределительных коробках от выключателя и электрощита, нужно использовать СИЗы во избежание возможного нарушения электрического контакта.

Как эстетично оформить выключатель

Если помещение соответствует повышенной категории опасности возгорания, воздержитесь от или же размещайте ее в безопасных местах и при использовании гофротрубок. По окончании работы следует провести испытание, чтобы исключить ошибки.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только
после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику
осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе,
а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка
всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки
вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета)
необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки
и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для
фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если
он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного
щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре).
В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить.
Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в
распределительной коробке провода соединять методом скрутки с пайкой.

Одноклавишный выключатель и его конструктивные варианты исполнения

Одноклавишные выключатели бытового назначения могут быть следующих типов:

• Для наружной установки.
• Внутренние.
• Модульные.
• Влагозащищенные.

Выключатели внутренней установки вы можете использовать только для скрытой проводки. Монтаж одноклавишного выключателя необходимо проводить только в подрозетник, который уже должен быть установлен в стене. Уличный выключатель также можно подключить с помощью одноклавишного выключателя.

Наружные выключатели вам необходимо будет применять для открытой электропроводки. К ним можно подключать проводку, которая проходит по гофрированным или пластиковым трубам. Они применяются в помещениях, где нет возможности оборудовать скрытую проводку.

Модульные выключатели света можно применять для некоторых видов кабель каналов. Эта разновидность достаточно часто применяется в офисных или промышленных помещениях. Устанавливать их можно только в кабель каналы.

Влагозащищенные выключатели вам необходимо будет применять в помещениях, которые имеют повышенную влажность воздуха. К этим помещениям относится ванная комната, подвал или баня. Также его можно применять в том случае если он может подвергаться попаданию капель воды. Производители изготавливают их для внутренней и наружной установки.

Способы установки и подключения

Потребитель предварительно выбирает прибор по способу установки. Если необходимо монтировать скрытый бытовой электровыключатель, то для этого следует просверлить в стене монтажное отверстие. Такая установка проводится, когда монтируется скрытый монтаж электрических сетей. Если применяются нестандартные аппараты, то выполняются соответствующие под них отверстия.

Наружные приборы обычно устанавливаются в помещениях с открытой электрической проводкой. Такой монтаж проводится в деревянных загородных домах, на промышленных предприятиях, строительных вагончиках и в помещениях, где невозможно спрятать провода или они устанавливаются по временной схеме.

Обычно для дизайнерского оформления больше подходят скрытые аппараты, так как они выглядят привлекательнее. Для подключения проводки используются два типа:

• винтовой;
• безвинтовой.

Более привычным считается первый способ соединения, когда провод соответствующего размера вставляется в клемму и притягивается винтом. Единственный недостаток — ослабление крепления из-за вибрации проводников под воздействием электрического тока. Особенно это касается многожильных проводов. Незатягивающиеся пружинные клеммники позволяют подключать провода практически разных размеров и конструкций. Следует учитывать, что такое соединение не подходит для проводов из алюминия.

Виды и типы выключателей

Выключатели разделяются: по типу, виду, каждый тип имеет свои способы применения. И вот как раз в таблице ниже, мы видим их подразделение по степени защиты.

На данный момент широко используемся международная система защиты (International Protection) IP. После этих букв указывается две цифры и необязательная буква.

Степени защиты выключателей

Первая цифра показывает, что существует защищенность изделия от попадания в него посторонних предметов. Эти предметы имеют любой размер, вплоть до размера частиц пыли. Второй цифрой обычно обозначается степень защищенности от влаги. Она имеет корреляционную зависимость: чем больше цифры – тем выше степень. Выключатели различаются по способу коммутации — могут быть с винтовыми или безвинтовыми зажимами. В случае с винтовыми зажимами, провода зажимаются между пластин при помощи винта. Однако есть один минус в данном соединение — со временем большая вероятность ослабления контакта, по-этому периодически приходится подкручивать винты. Безвинтовой зажим делает работу по монтажу значительно проще и за счет конструкции механизма, обеспечивается надежный контакт провода с токопроводящей арматурой.

Коммутаторы клавишного типа

Коммутаторы состоят из закрепленных внутри корпуса контактов и качающегося механизма, поджатого пружиной. Клавишные коммутаторы, можно подразделить на две вариации:

Типы выключателей

1. С использованием шарика который при нажатии на клавишу начинает двигаться по качающемуся коромыслу. Проходя ось, он перекатывается по плечу коромысла, тем самым передвигая механизм с контактами в другую противоположную сторону.
2. Тип выключателя с использованием подпружинной рамки. Поскольку она имеет возможность качаться на своей оси, то тем самым разрывает либо создает электрический контакт.

Вне зависимости от типа устройств включение-выключение оборудования производится нажатием на клавишу. Такие коммутаторы, при правильной эксплуатации, характеризуются длительным сроком службы в пределах нескольких десятков лет. Да и стоимость их невелика. На рынке можно встретить конструкции разного вида: есть более легкие, есть более сложные — когда на одном основании закреплены две и более клавиш.

Коммутаторы шнурового типа

Такой вариант эпохи прошлого века идеально подходит для бра, настольных ламп и прочих светильников. Поскольку их основной особенностью является наличие прочного шнурка, который выходит из корпуса выключателя. Собственно включение-выключение данного предмета происходит именно за счет этого шнурка. Закрепленный на рычаге, он, в свою очередь, взаимодействует с двигающейся контактной колодкой. Отпуская шнурок, тем самым вы производите распрямление , закрепленной в корпусе пружины и колодка возвращается на прежнее место. Необычность данного типа проявляется в модификации — управления двумя и более лампочками. Они реагируют на количество натяжений шнурка.

При первом натяжении — включается один из осветительных блоков, при втором — следующий и так далее. Выключение происходит в обратном порядке.
