Подготовка к подключению электроприборов
Перед началом работ, нужно выбрать наиболее подходящий выключатель и распределительную коробку. Далее, необходимо запастись соединительными проводами и ПХВ изолентой.
В самом начале монтируется распределительная коробка, где собираются все провода, соединяемые в нужную схему. Обычно, подключение производится методом скрытой проводки.
Следующим этапом будет монтаж установочной коробки под выключатель. Одновременно, в силовом щитке, производится установка автоматического выключателя, защищающего электрическую цепь от коротких замыканий.
Соединение всех электрических приборов, осуществляется трехжильным универсальным проводом, сечение которого не менее 1,5 мм. Как правило, это марка ВВГнгП 3х1,5 с цельной медной жилой и двойной изоляцией. Этим проводом соединяется подрозетник и распределительная коробка с запасом на последующую разделку. После этого, провода соединяют светильник и распределительную коробку с автоматическим выключателем.
Схема подключения одноклавишного выключателя к лампочке
Прежде всего, к автоматическому выключателю необходимо подвести питание. После этого, схема подключения выключателя и лампочки выполняется поэтапно. Провода в используемом кабеле, как правило, синего и черного цвета, а также желтого, на который нанесена зеленая полоса. Для нуля используется синий провод, для заземления желтый, а черный предназначен для фазы. Цвета проводов при всех подключениях должны обязательно соблюдаться в определенном порядке. Зачищенные провода вставляются в контактные клеммы и зажимаются специальными винтами. Ко всем остальным узлам подключение производится таким же образом.
При подключении светильника, также осуществляется подготовка проводом. В данном случае, заземление не используется, а задействуются только провода нуля и фазы. После подготовки, провода подключаются непосредственно к патрону и к выключателю. После этого, схема приобретает законченный вид.
Для проверки работоспособности схемы, в патрон необходимо вкрутить лампочку. На автоматический выключатель подается напряжение, после чего, он включается. Правильность всех соединений предварительно проверяется индикатором. После нажатия на клавишу выключателя, лампочка должна загореться, значит, вся схема выполнена правильно.
Разница между параллельным и последовательным соединением ламп
Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.
В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.
При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.
Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.
Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.
Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.
Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:
Ошибки при подключении двухклавишного выключателя

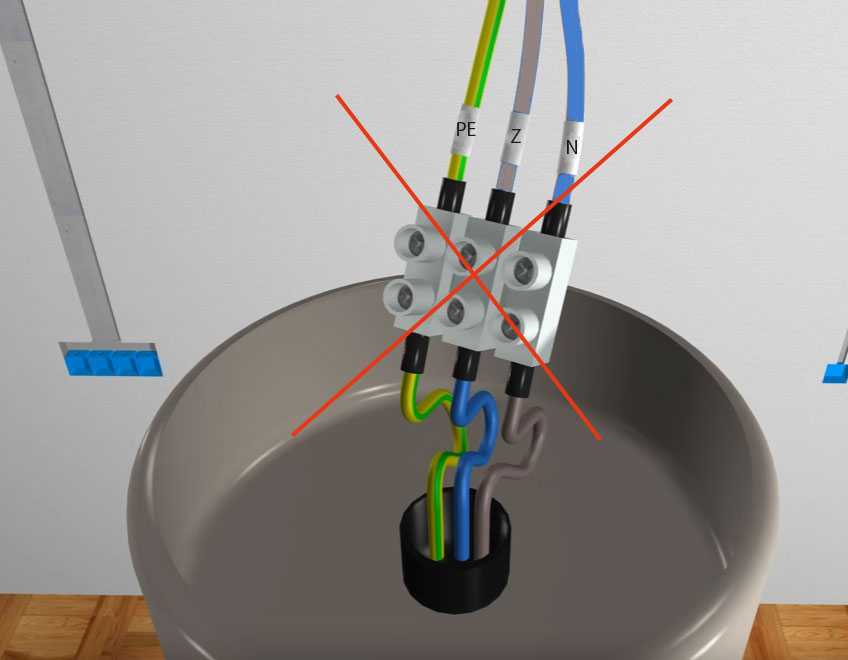

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.
Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.
В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.
Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.
В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.
Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.
Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.
Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.
Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.
Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы.
Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.
6 Двухклавишные выключатели с подсветкой: самостоятельное подключение
Подключить двухклавишный выключатель так же нетрудно, как и одноклавишный. Просто в подрозетник ставится не два, а три жила. Одна из жил – фаза, оставшиеся две – на светильники или люстры. Вот и все отличия.
Фазу, как правило, скорее всего, выделяют красным или же коричневым цветом, а от люстры – черные или белые цвета. Взяв в руки необходимый инструмент, проверяется «фаза» перед подключением, после – маркируется провод (можно чем угодно – изолентой, лаком, маркером).
Отключив питание, настает пора подключения устройства к сети на 220 вольт.
Подсоединение выключателя с двумя клавишами к сети имеет незначительные отличия с подключением одинарного выключателя, так что с этим легко справиться
Зная, что у двухклавишной версии устройства три клеммы, одна из которых – для фазы, а две другие – для проводков от светильника, нужно в первую очередь найти маленькую схему или букву L — она обозначает место подключения провода для «фазы».
При отсутствии опознавательных знаков делается следующее: подключение фазы проводится лишь к верхней единичной клемме, к нижним двойным нужно подключать провода от люстры.
Три контакта для подключения. Тот, что вверху, — для фазы. Те, что снизу, – для проводов от люстры
По окончании работы надо провести проверку освещения. Сначала нажать на одну клавишу, затем на другую. Если нет проблем и все включается, остается лишь установить в подрозетник и собрать.
Что понадобится для реализации схемы?
Обязательно перед непосредственным монтажом, выберите способ коммутации, предпочтительнее соединение при помощи клеммных колодок или пружинных зажимов. После чего обратитесь к нашему списку и уточните какие средства будут нужны для разводки проводов:
выключатель. Этот прибор может быть одноклавишным и двухклавишным, однако ко второму виду оборудования требуется несколько иная схема;
электрический кабель. Он должен быть выбран в соответствии с параметрами предполагаемой электрической сети
Здесь важно учесть сечение, количество жил, материал и маркировку;
распределительные коробки. Для домашних условий используются пластиковые приспособления, отвечающие повышенной степени пожаробезопасности, не проводящие электрический ток
Для с целью подключить лампочку через выключатель, подойдут компактные варианты;
индикаторная отвертка или тестер. Эти приспособления помогут определить наличие напряжения до проведения работ и после них, например, при выключенном состоянии выключателя;
плоскогубцы, пассатижи, кусачки. Такие инструменты используются для укрепления соединений проводов;
изолента и соединительные клеммы. Их наличие требуют нормы ПУЭ, так как все концы даже самых прочных контактов должны быть заизолированы;
крепежные детали, стакан. При помощи этих запчастей, вы сможете надежно зафиксировать все оборудования, включая распределительный короб с важными соединениями кабелей;
перфоратор или ударная дрель. Приборы используются в случае, если на практике предусматривается устройство скрытой проводки под штукатуркой, например, в панельных домах.
Изменение назначения электроточки и подключение одной от другой
Зная особенности подключения розеточных устройств и коробок управления освещением, можно заменить один элемент на другой или проложить соединение между ними. При выполнении любых работ по подключению предварительно необходимо обесточить данную линию, а также кабели соседних линий, к которым можно ненамеренно прикоснуться.
Замена розетки на выключатель
Замена розетки на выключатель делается без заземления
Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.
Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.
Замена выключателя на розетку
Замена выключателя на розетку требует добавочных кабелей
Для правильного проведения операции необходима прокладка добавочных кабелей. Чтобы подсоединять розетку, требуется тройка проводов, а после снятия корпуса выключателя их остается всего пара. Но подключать на это место розеточный короб вполне допускается, и гнездо будет работать, но при его эксплуатации придется смириться с некоторыми ограничениями.
Сначала делают переключения на месте будущей локализации розеточного короба. К его силовым контактам нужно подсоединить два проводка, оставшихся от выключателя. Один из них придется трансформировать из фазы в нуль: в распредкоробке выключить кабель, направлявшийся к фазному проводу светильника до демонтажа устройства управления освещением. Его нужно соединить с нулевым зажимом питающего кабеля группы.
Как установить выключатель света
Установка выключателя не должна вызывать больших затруднений у специалиста. Самым простым является подключение одноклавишного выключателя.
Для этого необходимо произвести монтаж проводов согласно проекту. Схема подключения одноклавишного выключателя представляет собой светильник, электровыключатель, распределительную коробку, провода и источник энергии.
В нашем случае это электрическая сеть напряжением 220 вольт. В правильно собранной схеме на коммутационное устройство подается фаза. Что обусловлено условиями техники безопасности. На лампочку приходит нулевой провод.
Лампа может представлять люстру, состоящую из нескольких лампочек, соединенных параллельно. Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения.
Для исключения короткого замыкания необходимо соблюдать правило цветового соединения проводов.
Подключение люстры к двойному выключателю
Этот способ соединения используется при подключении трехрожковой люстры или потолочного светильника, имеющего более трех ламп. Данный вид люстр позволяет регулировать уровень освещенности в помещении и, к тому же, позволяет экономить на счетах за электроэнергию
Если вы желаете установить люстру именно такой модификации, при покупке обратите внимание на количество проводов, выходящих из нее: должно быть не менее двух фазных проводов, не считая проводов заземления и нулевого
Схема подключения люстры с двойным выключателем позволяет ступенчато регулировать уровень освещенности в помещении.
Последовательность выполнения:
- Разделить провода от ламп люстры на две секции.
- От каждой секции подключить к нулевому проводу по одной скрутке.
- Две оставшихся скрутки соединить по отдельности к фазным проводам.
В результате при таком подключении у вас получится три разных режима освещения.
Виды выключателей
Выключатель света – элемент электрической цепочки, назначение которого заключается в ее замыкании и размыкании, что влечет за собой соответственно включение и выключение осветительного прибора, включенного в цепь посредством данного выключателя.
По принципу действия выключатели делятся на механические и электронные.
За работу электронного выключателя отвечает микросхема управления освещением. Такие выключатели способны не просто зажигать и гасить свет в вашем доме, но и делать это плавно, по заданной программе, посредством пульта дистанционногоуправления. По способу исполнения электронные выключатели делятся на:
- сенсорные – реагируют на прикосновенияи жесты;
- диммерные – предназначенны для плавного включения и выключения освещения;
- с датчиком движения – при обнаружении движения в помещении включает подсоединенный к нему осветительный прибор.
Принцип действия механического выключателя основывается на взаимодействии двух контактов – они замыкаются и размыкаются при включении и выключении осветительных приборов.
Клавишный с подсветкой
Механические выключатели, в свою очередь, могут быть следующих видов:
- клавишные – замыкание и размыкание цепи происходит посредством нажатия клавишы;
- тумблерные – цепь замыкается и размыкается переключением тумблера;
- шнуровые – срабатывают при натяжении или отпускании шнурка (цепочки);
- ползунковые – включают и выключают свет при передвижении ползунка из стороны в сторону;
- кнопочные – функционируют посредством нажатия кнопочных механизмов.
Наиболее часто применимы в быту механические клавишные выключатели. Они просты в конструкции и при установке или демонтаже, удобны в использовании и недорого стоят. В зависимости от количества осветительных приборов или их групп, которыми необходимо управлять, такие выключатели могут иметь одну, две, три и более клавиш.
Как снять выключатель
При выходе из строя электровыключателя его необходимо демонтировать. Для этого электрик должен придерживаться определенного алгоритма. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.
Для этого вывешивается предупредительный плакат с надписью «Не включать! Работают люди». Только после этого возможна замена выключателя. Прежде всего, необходимо удалить клавиши.
Для чего тонкой отверткой аккуратно поддевают и удаляют клавишу. Следующим этапом удаляют декоративную накладку. Откручивают винты крепления декоративной рамки к пластиковой коробке, и освобождают распорные фиксаторы.
Только после этого можно демонтировать устройство. Прежде чем открутить подходящие провода необходимо проверить наличие напряжения на контактах. Проверку осуществляют пробником или тестером. Как правильно проверить отсутствие напряжения читайте здесь. После чего прибор удаляют.
А также записывают расположение проводов. Только после этого можно произвести монтаж выключателя. Его выполняют в обратной последовательности.
