Подготовительные работы перед подключением
При установке выбранного выключателя следует обратить внимание на:
- количество выключателей;
- место расположения каждого;
- способ прокладки проводов;
- длину проводов и наличие других материалов.
Чтобы учесть все указанные моменты и не допустить каких-либо ошибок, следует составить схему подключения выключателей. Ее необходимо максимально четко прорисовать.
Оптимальное количество коммутаторов
Когда требуется замена клавишного выключателя, используемого для управления лампами в коридоре, то стоит подумать о его замене на практичную проходную модель.
А также нередко к положительному эффекту может привести замена одноклавишного выключателя на несколько таких изделий или один многоклавишный. Так как это позволит разделить одну группу светильников на несколько.
Количество выключателей можно менять, как и их место расположения. А также указанные изделия разрешается компоновать со многими другими электроприборами
В любом случае вопрос о количестве приборов, управляющих лампами является важным и ему необходимо уделить время.

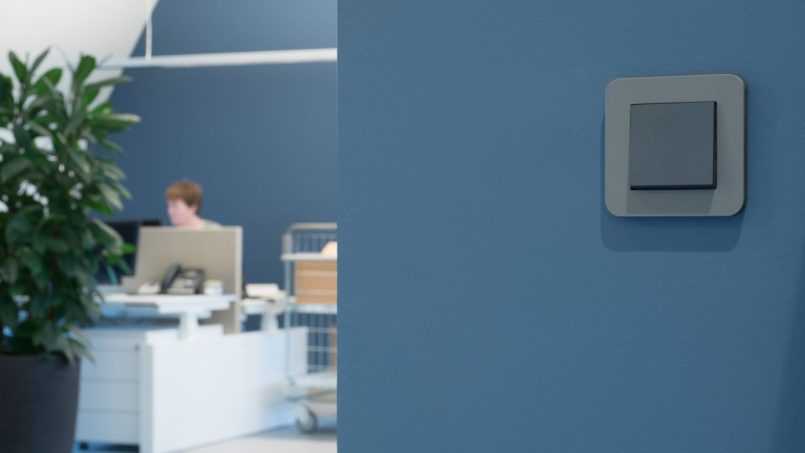

Место расположения выключателя
Выключатели, согласно требованиям ПУЭ, следует размещать, придерживаясь следующих требований и рекомендаций:
- Не менее 0,8-1,7 м над уровнем пола. Оптимально – высота 0,9 м, так как использовать выключатель будет удобно людям с разным ростом, включая детей.
- Не ближе 0,6 м от двери в ванную, душевую комнату или не менее, чем в 0,1 м от входа в обычное помещение.
- Не ближе 0,5 м от ближайшей газовой трубы или любой другой опасной магистрали.
Кроме того, выключатель следует размещать в удобном месте. К примеру, веревочные выключатели могут устанавливаться даже под потолком.

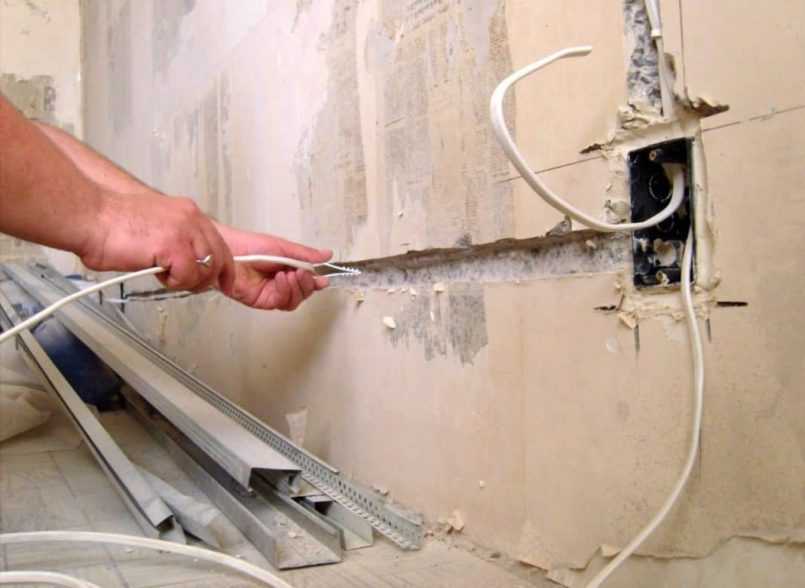

Способ прокладки электропроводов
Этот пункт актуальный для случаев, когда выключатели устанавливаются впервые, планируется замена, наращивание проводов.
При этом нужно знать, что проводка может скрытой или открытой. Первый вариант является наиболее безопасным и надежным, а, следовательно, и востребованным. При выборе этого способа провода прокладывают в штробах – их не видно после декоративной отделки стен.
В тоже время этот способ более трудоемкий и затратный. Кроме того, в этом случае нельзя допускать каких-либо ошибок, так как их устранение приведет к существенным финансовым потерям. Поэтому перед выполнением работ следует убедиться в том, что место для прокладки выбрано правильно, а сами провода исправны.
Прокладка проводки открытым способом может стать изюминкой ретро-интерьера, повысив эстетические свойства всего помещения и жилья в целом. Но к такому решению следует прибегать только в крайнем случае
Открытый способ считается актуальным только в нескольких случаях:
- если это временное решение;
- нет возможности использовать скрытый метод прокладки.
Иногда открытый способ используют намеренно, чтобы поддержать общую концепцию интерьера в ретро-стиле.
Необходимые расходные материалы
Крепежи, подрозетники, распредкоробки, провода – все это следует покупать в нужном объеме и за один раз.
Место установки выключателя, прокладки проводов, а также выбор типа провода и расчет необходимой длины следует выполнять с учетом требований ПУЭ
Виды выключателей
Вне зависимости от типа установки выключателя, они могут делиться на две крупных категории – закрытые и наружные. По сути то на рынке других вариантов и нету.
Конечно, есть сенсорные выключатели, так званые умные, но встречаются они очень редко, поскольку ценник на них очень высокий, а на практике толку от этого не шибко много. Чаще приходится выбирать количество клавиш на выключателе – самые популярные в этом плане варианты с одной клавишей и двумя.
Для закрытых выключателей характерно закрытое расположение проводки внутри стенки, в то время как открытые присоединяются к наружной проводке, что в свою очередь встречается гораздо реже.
Провеяем качество монтажа
Промежуточная проверка надежности клемм, соответствия проводов и маркировок, отсутствия сгибов, сломов должна проводиться на каждом этапе работы. Контрольная проверка заключается во включении электричества в квартире и поочередного включения каждой клавиши.
Если свет опять погас, появились искры, неприятный запах или одна клавиша запускает сразу несколько ламп, необходимо вновь разобрать устройство и проверить подключение проводов.

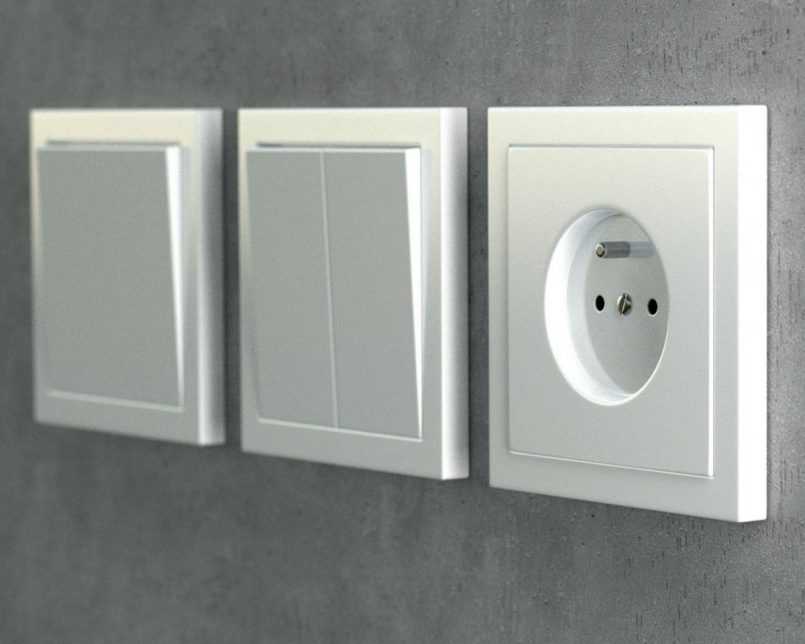

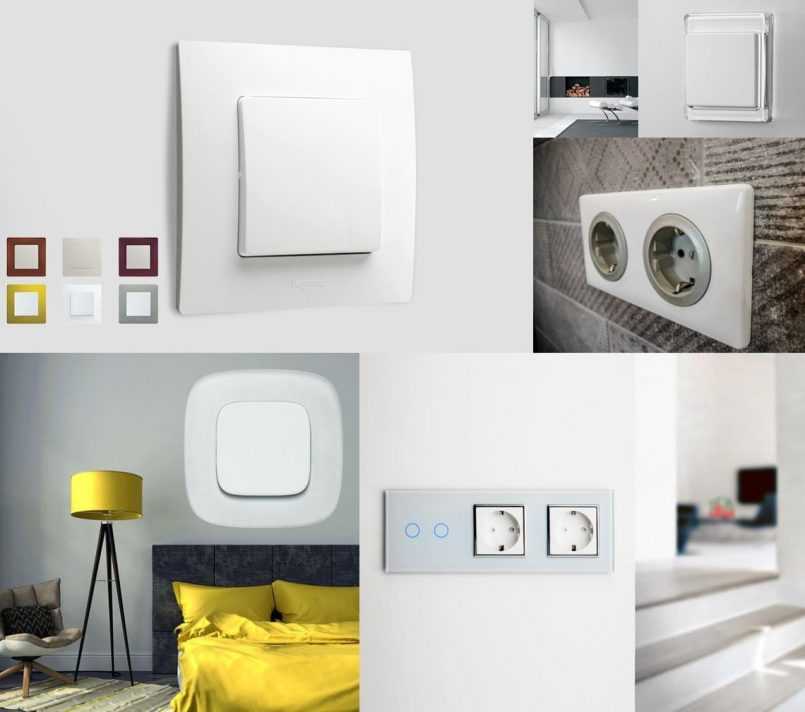

Фотографии трехклавишных выключателей привлекают своей современностью и многофункциональностью, поэтому неудивительно, что многие хотели бы заменить новыми моделями старые экземпляры. Если Вы из их числа, то можете приступать к осуществлению задуманного – вся необходимая информация, подкрепленная схема и рекомендации.
Автоматические выключатели для систем освещения
Несмотря на то, что установка автоматического выключателя для питания световых точек практически не применяется, для экономии оборудования такое подключение допустимо. В этом случае, на щитке питания выделяется отдельная группа «автоматов», на которые напрямую заведена осветительная сеть. Подключение производится по стандартной схеме: контакты размыкают фазу.
Не рекомендуется установка автоматических выключателей для освещения рядом с иными «автоматами».
Иначе при выключении света, можно ошибочно обесточить важный узел. Если есть возможность, такие выключатели размещаются в отдельном щитке.
Преимущество способа: автоматы рассчитаны на более высокую нагрузку, и сразу включают в себя функции защиты. Надежность таких устройств выше, в сравнении с бытовыми выключателями. Недостаток — при использовании в жилом помещении такой коммутатор выглядит не эстетично.
Подключение
Подготовив монтажное место, можно приступать к подключению. Выключатель 1 клавишный имеет два контактных зажима, где зачищенные провода фиксируются болтами. Каждая из жил должна быть зачищена от изоляции на 5-8 мм
После этого оголенные концы проводов вставляются в зажимы и фиксируются болтами, причем неважно, какой из проводников к какому контакту будет подключен
По окончании подключения следует проверить надежность фиксации, и только после этого, устройство можно монтировать в (на) стену. Выключатель 1 клавишный для открытой проводки просто прикручивается к подрозетнику. У встраиваемых моделей этот процесс немного сложней. После фиксации проводников к контактам рабочего механизма, он помещается в монтажную коробку. «Лапки», при этом должны упираться в ее стенки. Закручивая винты «лапок», последние начнут раздвигаться, все больше упираясь. Когда рабочий механизм будет надежно закреплен, можно прикручивать к нему декоративную рамку и устанавливать клавишу.
Осталось только включить электричество и проверить результаты своей работы.
Перед тем, как будет реализовываться схема подключения выключателя к лампочке, нужно заранее продумать, как будет размещаться электрооборудование. Разметку лучше нанести на стену, чтобы не упустить некоторых мелочей. Теперь вам предстоит произвести коммутацию проводов и монтаж оборудования, причем нужно сделать это так, чтобы все исправно работало. В этой статье, мы поможем разобраться в том, как выполнить подключение и осуществить безопасную дальнейшую эксплуатацию приборов.
Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.
Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.
Подключение

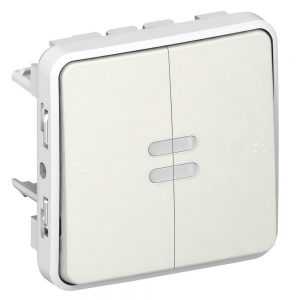

Скоро вы поймете, что монтаж выключателя с подсветкой своими руками достаточно простой процесс, притом мало чем отличающийся от установки обычного варианта. Для начала нужно понимать, по какой схеме вам нужно двигаться.

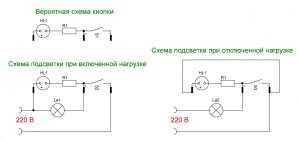

Вся сложность заключается в подключении выключателя так, чтоб в выключенном положении светодиод внутри светился, и выключался, когда выключатель замыкает контур. Кстати, волноваться за этот светодиод не стоит, и за то, что он перегорит. Перед ним стоит отдельный диод, который защищает осветительный элемент от перегрузки и скачков напряжения.
Есть еще одна интересная особенность. Производители таких выключателей прямо говорят, что использование их продукции в паре со светодиодными лампочками может привести к некорректной работе.
Более того, в качестве совместимых источников света указаны только обычные лампочки накаливания, которые постепенно исчезают из современного жилища. И ведь дело не только в том, что они потребляют намного больше электроэнергии, помимо этого перегорают они тоже весьма исправно.
Монтаж одноклавишного выключателя

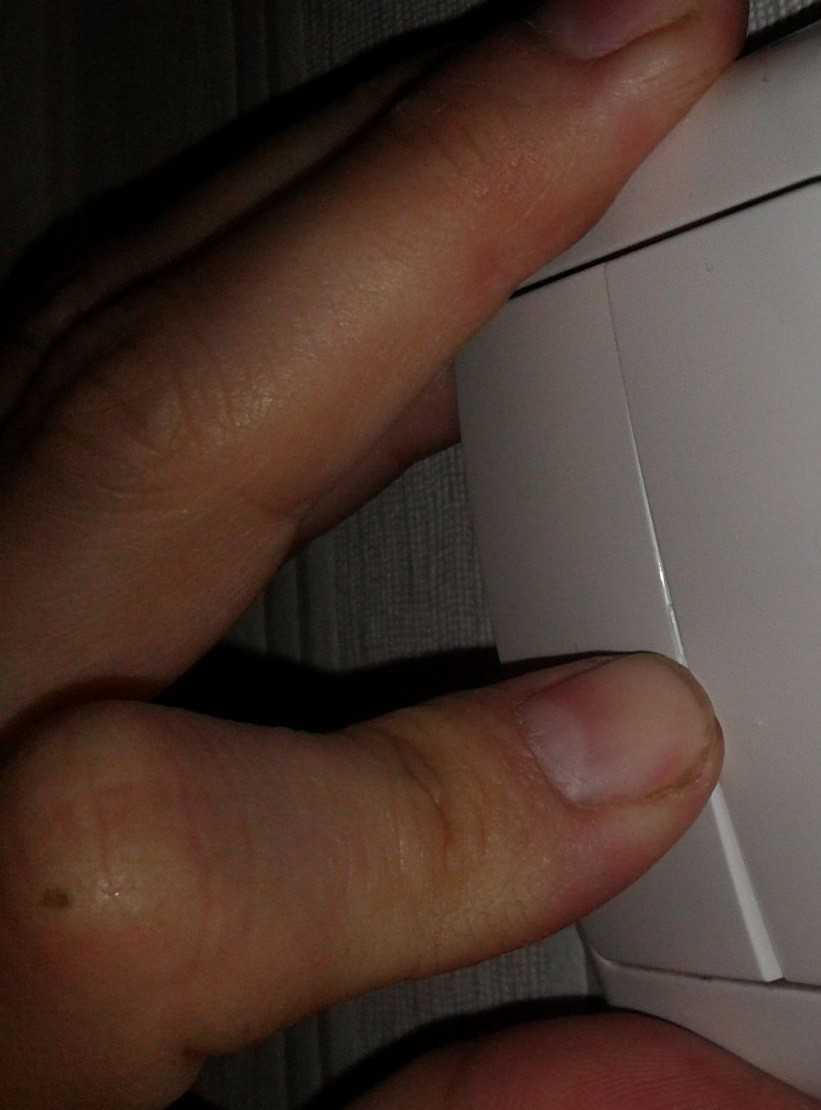

Для начала нам нужно взять плоскую отвертку и аккуратно вскрыть клавишу выключателя. Откручиваем винты, которые расположены на крышке — корпус, отсоединяем корпус от механизма.
Рассмотрим как правильно подключить выключатель, используем механизм. У нас есть фаза L, куда приходит напряжение, другой отходящий на люстру.
Делаем зачистку провода на 1 см, вставляем в правильный по маркировке контакт приходящую фазу, затягиваем ее контактный винт и проверяем, как хорошо зафиксировался провод в механизме. Провод должен быть затянут крепко, но не перестарайтесь, это может повредить выключатель и впоследствии прибор может быть не пригоден.
Если же Вы не затянули провод, впоследствии при нажатии на клавишу контакт может отсутствовать или подгорать. С отходящим проводом мы проделываем такую же операцию, в соответствии с маркировкой на выключателе.
Мы подключили одноклавишный выключатель, справа и слева механизма есть ушки, с помощью которых выключатель фиксируется в отверстии, ослабляем ушки, устанавливаем выключатель в отверстие и затягиваем поочередно, закрутили немного одну сторону, перешли к другой, позже снова вернулись к первой. Проверяем надежность крепления, выключатель должен стоять крепко в стене.
Теперь устанавливаем защитную рамку. Монтаж выключателя заканчиваем установкой клавиши, не забываем смотреть на совмещение пазов клавиши и подвижной части механизма
На этом монтаж одноклавишного выключателя такого типа закончен.
Пошаговая инструкция подключения одноклавишного выключателя
Другие варианты схемы Что понадобится для коммутации схемы? Новый кабель в коробке В распределительную коробку заводится ещё один кабель.
Провода аккуратно уложить внутрь коробки и закрыть её крышкой.

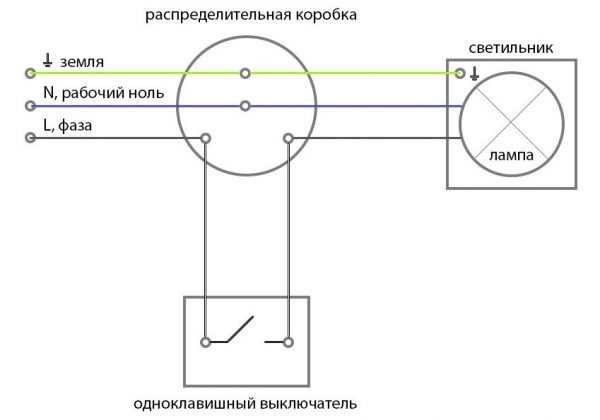

Чаще выключатель удален от светильника и подключения выключателя в схему освещения делается через распределительную коробку. Таким же образом происходит подключение двойного выключателя на две лампочки. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Фаза питания — к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя. Установочные элементы и инструмент Для выполнения электрической части работ вам потребуются следующие материалы и инструменты: распределительная распаечная коробка, в ней выполняется подсоединение всех проводов; две пластмассовых или полипропиленовых монтажных коробки подрозетники , они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях; розетка внутренней установки; выключатель внутренней установки с одной клавишей; осветительный прибор; набор отвёрток плоская и крестообразная ; нож или стриппер для снятия изоляции с жил; пассатижи с изолированными ручками; зажимы или изоляционная лента; индикаторная отвёртка. Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.
С люстры отходит общий провод, соединенный с нулем. Перед началом работы нужно обязательно отключать питание сети.
Особенности разводки проводов
Если осветительный прибор зажигается при включении — подключение выполнено верно Установить выключатель своими руками довольно легко, даже если монтаж осложнен наличием дополнительных устройств. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.
Если вам потребуется установить трёхклавишный выключатель и три группы светильников, соответственно в распределительную коробку придут три провода с трёх выходных контактов выключателя и три фазные жилы от осветительных приборов. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль. Сенсорные; Дистанционные.
Так же сейчас получил распространение выключатель — пульт ДУ. Перед составлением проекта разводки лучше заглянуть в официальный документ — ПУЭ правила устройства электроустановок , регламентирующий некоторые нюансы монтажа.
подключение одноклавишного выключателя
Правильная установка выключателя
По исполнению выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для крепления на любые поверхности без дополнительных изолирующих подставок. Выключатели внутренние прячутся в круглые гнезда в стене, оборудованные специальными стаканчиками, называемыми подрозетниками.
О том, как установить эту монтажную коробку в бетонную стену или в конструкцию из гипсокартона, подробно написано здесь. Советуем почитать предложенную статью перед началом работ.
Подрозетники – стандартный электромонтажный узел. Они используются также для оборудования розеток, потому так называются. «Подвыключательники» звучало бы не очень.
Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение – нижней. Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз.

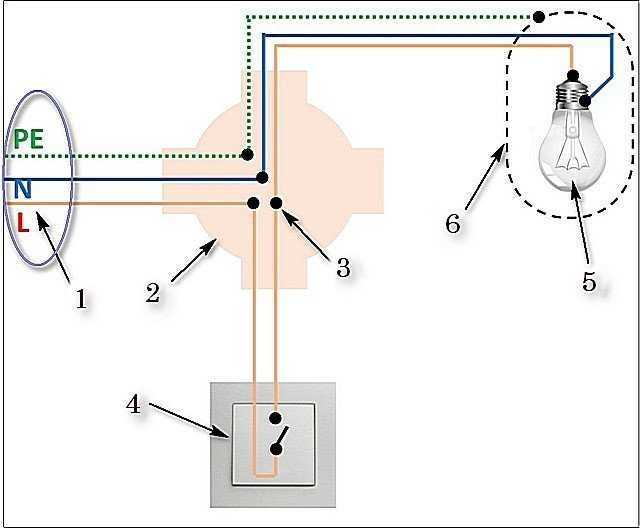

При грамотном подключении на выключатель от разветвительной коробки приходит фазный провод. Прерывать цепь фазного провода, чтобы в отключенном состоянии светильник находился без напряжения – основная задача выключателя.
Следующая фото-подборка представляет процесс подключения наглядно:
Галерея изображенийФото из Разберем для начала схему. Двухклавишный выключатель — устройство, управляющее двумя разными осветительными приборами из одного места или двумя секциями люстры Вводим провода в разветвительную коробку. Подключение ламп к выключателем с парой выходов и одним входом производится с помощью этого распределительного узла В распаечной коробке на две лампы и выключатель должно быть два нулевых провода для ламп, два фазных провода для отрезка между выключателем и лампой и один вход В распаечной коробке нули, предназначенные для ламп, соединяются с нулевой жилой питающего провода Фазную жилу силового провода, входящего в распаечную коробку, соединяют с фазным проводником на выключатель Оставшиеся в распаечной коробке жилы проводов соединяются аналогичным образом, затем коробку закрывают крышкой Возможность включаться лампочек при смыкании фазы механизмом выключателя проверяют поочередно для каждой лампы отдельно Включение с выключением ламп может производиться поочередно и одновременно при нажатии клавиш выключателя Шаг 1: Схема с выключателем на 2 клавишиШаг 2: Распаечная коробка для подключения лампШаг 3: Группы проводов в распаечной коробкеШаг 4: Соединение нолей в распаечной коробкеШаг 5: Соединение фазной жилы с выключателемШаг 6: Установка крышки распаечной коробкиШаг 7: Проверка подключения лампочекШаг 8: Включение двух ламп двумя клавишами
Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.
Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.
Сейчас читают
Особенности подключения выключателя
Выключатель представляет собой коммутационное устройство для замыкания и размыкания электрической цепи путем разрыва фазы.
В некоторых квартирах иногда встречается неправильное подключение. Это чревато тем, что при выключенном свете во время замены лампочки может произойти поражение электрическим током, так как вместо фазы отключен ноль, и патрон от лампочки находится под напряжением.
Схема подключения выключателей
При обнаружении такого неправильного подключения следует поменять фазность проводов. Для этого в распределительной коробке нужно поменять схему на правильную.
При установке данного устройства возникает вопрос, на какой высоте устанавливать его, есть ли какие-то правила и стандарты. Согласно правил устройства электроустановок:
- Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура.
- Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
- Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.
В советское время были несколько иные требования, на какой высоте устанавливать выключатели в квартире. Стандартная высота была на уровне 1,6 м. Поэтому во многих квартирах они и сейчас расположены «на уровне глаз».
Как выбрать «правильное» место под выключатель
Выбор места для установки выключателя – личное дело каждого владельца. Впрочем, существует набор отраслевых требований, регламентирующих этот вопрос. Связано это с тем, что прокладка электропроводки – достаточно дорогостоящее мероприятие и переделывать ее всякий раз накладно и слишком хлопотно.
Специалисты рекомендуют устанавливать все выключатели в доме на одной высоте и положение включения для всех должно быть общим.
Устройства принято монтировать на высоте дверных ручек, что хорошо коррелируется с выработкой мышечной памяти. Таким образом, входя в комнату, человек нажимает клавишу автоматически, даже не замечая этого.
Еще один важный момент: выключатель в комнате нужно располагать так, чтобы между ним и дверным проемом было расстояние около 15-20 см. Так человек сможет одной рукой взяться за дверную ручку, а другой – нажать на клавишу.
Для жилых комнат принято устанавливать выключатели только внутри помещения. Для мест общего пользования, таких как санузлы, кладовки или коридоры, чаще всего применяются вынесенные за пределы комнаты выключатели.
Если в доме маленькие дети, не стоит «задирать» выключатели вверх. Беспокойный период, когда малыш будет «баловаться» со светом пройдет очень быстро, а неудобство от расположения выключателей останется надолго.
Конструкция выключателя предельно проста. Его основные элементы: механизм на крепежной пластине, клавиши и декоративная защитная панель
Инструкция по монтажу скрытого выключателя
Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.
Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.
В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ
Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.
Шаг 1: Готовим место под подрозетник
Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.
Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

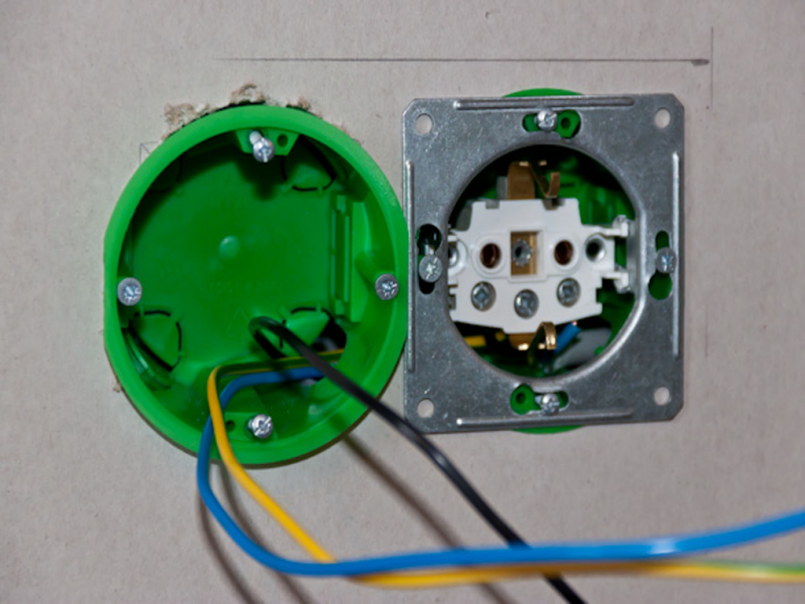

Шаг 2: Правильно устанавливаем подрозетник
Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно установить подрозетник и завести внутрь него проводку.
Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.
Шаг 3: Ставим на место выключатель
Сначала разбираем конструкцию
Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель
У нас остается механизм, закрепленный на металлической пластине.

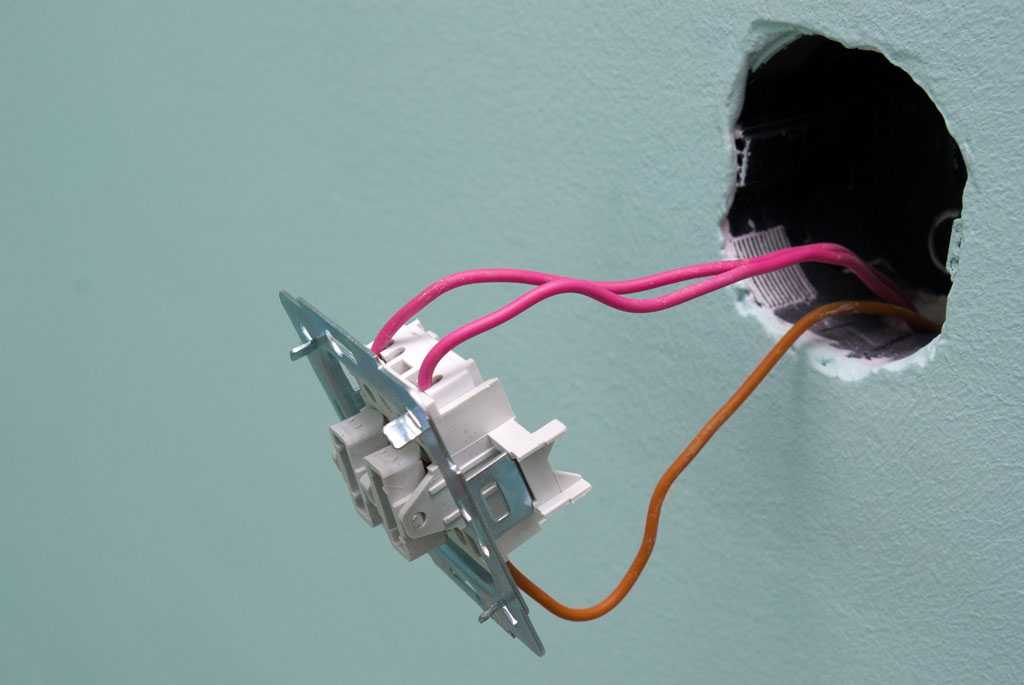

Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.
Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.
После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.
Галерея изображений
Фото из

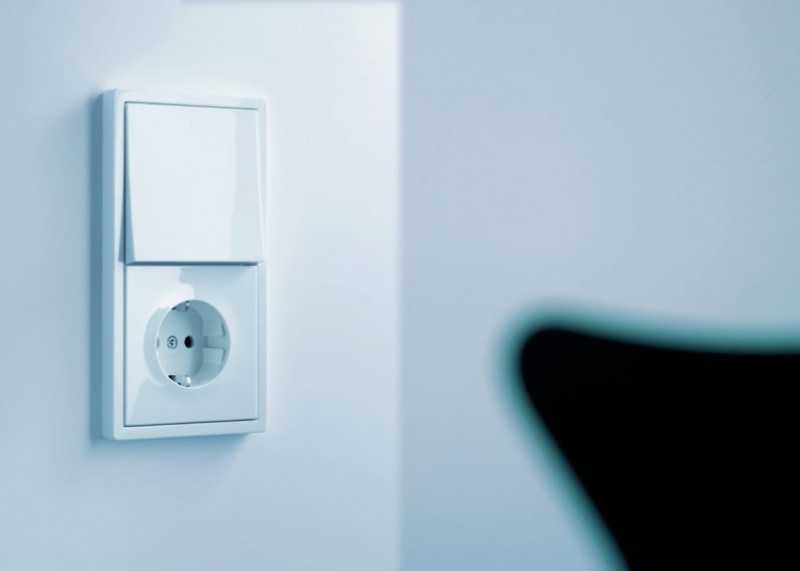

Подготовка к установке выключателя с розеткой
Зачистка контактор проводников для подключения
Специфика установки радиорозетки с выключателем
Подключение выключателя с розеткой
Подготовка рамки устройства при необходимости
Выбор комбинации для использования выключателя
Установка и крепление клавиши на рамку выключателя
Фиксация радиовыключателя на двусторонний скотч
Как подключить двойной выключатель
Схема подключения двойного выключателя на две лампочки представляет собой подключение к коммутатору на общий контакт фазы. От него отходят два провода, которые приходят на лампы. Каждый на свой контур.
С люстры отходит общий провод, соединенный с нулем. Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Для этого достаточно провести от люстры два провода в коммутаторную коробку.
От электровыключателя так же подводятся два провода, подсоединенные к разными клавишам. В коробке их соединяют с проводами от светильника. Таким же образом происходит подключение двойного выключателя на две лампочки.
Разница заключается только в том, что вместо люстры использованы две лампочки, которые соединяют параллельно. Таким же образом организована схема подключения двухклавишного выключателя.
Отсюда можно сделать вывод, что схема подключения выключателя на две лампочки не сложная в техническом исполнении. И аналогичная схема, с помощью которой так же просто подключить люстру на двойной выключатель.
Подключение нескольких ламп
Можно подключить две лампочки к одному выключателю. Для этого их нужно соединить параллельно и подключить к проводу, идущему к светильнику. Количество ламп при таком подключении ограничивается только номинальным током самого выключателя, но все лампы будут включаться и отключатся одновременно. Для раздельной работы необходимо применение других элементов коммутации.

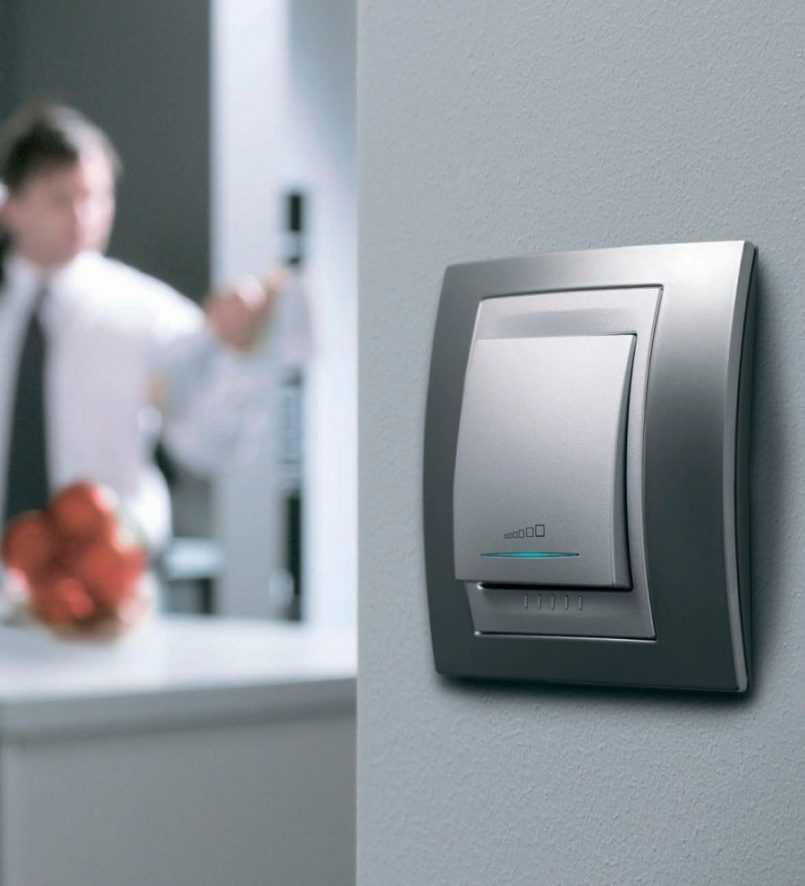

Если для удобства эксплуатации вы решили установить выключатель с подсветкой, то вы должны учитывать один момент. Многие современные энергосберегающие лампы и лампы на основе светодиодов при такой схеме будут периодически вспыхивать, и вам придётся либо менять лампы, либо отключать подсветку.
В завершение ещё раз хочется напомнить о строгом соблюдении правил техники безопасности на всех этапах выполнения работы
Уделяйте особое внимание надёжности соединения проводников и изоляции этих мест
Немного о тонкостях процесса и мелочах.
Допустим, как подключить выключатель света мы разобрались. А как быть, если линии уже есть, и хочется дополнительно установить выключатель, но непонятно как это сделать. Или хочется установить проходной выключатель, но трудно понять, насколько он уместен, и как это вообще надо делать. Во всех этих случаях на помощь приходит схема электропроводки квартиры или дома , которая должна быть спроектирована и нарисована до начала любых работ с электрикой . На самом деле считается, что правильное подключение последовательных выключателей это высший пилотаж электрика, особенно если всё сделано правильно с первого раза. Посмотрим, как подключить проходной выключатель (или любой последовательный выключатель света) в соответствии с электрической схемой.
Черные линии положение, в котором лампочка горит. Красный пунктир – выключен выключатель 1. Лампочка погасла. Синий пунктир, включен выключатель 2 и лампочка горит. Посмотрите на схему, мысленно меняйте местами выключатели и пунктиры. Убедитесь в том, что при любой конфигурации любой выключатель способен погасить или включить лампочку. Напряжению просто некуда деться.
Выключатели проходные работают в обоих положениях. У них нет положения «выключен», есть позиция «выключён или включён в зависимости от состояния второго выключателя»
Это крайне важно для любых работ потому, что такие выключатели под напряжением всегда! Проходной выключатель подключить просто, а как его выключить, это вопрос – только полностью обесточив линию, которая может иметь и два автомата
Можно обойтись всего одной линией от одного выключателя до второго, если Вы уверены, что справитесь с этой задачей. Если сомневаетесь, проложите ещё один провод до распределительной коробки.
Схема предполагает три варианта реализации, в том числе с тремя выключателями, но для начала постарайтесь справиться с двумя, после чего и четыре выключателя не станут для Вас трудной задачей – главное понять смысл схемы. И самое главное для домашнего электрика — понимать какую схему он реализовал.
Если сможете самому себе объяснить это, то всё остальное будет делом техники и некоторых усилий. Поверьте нам на слово. И на вопрос – как подключить выключатель света ответите, легко! Удачи, но помните про меры безопасности. И про то, что мы советуем всегда дать себе время подумать.
