Установка (монтаж) подрозетников (розетки) в бетонную стену своими руками

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

• отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
• если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
• используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
• приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Установка подрозетников в гипсокартон

Для того чтобы монтировать подрозетники в гипсокартон корректно, следует подготовить стену к установке. Соответствующие подразделы помогут читателю узнать важную информацию о монтаже.

Подготовка к работе

1. Выбрав место, где будет находится выход электрического кабеля, следует хорошо обработать участок стены, нанеся достаточный слой шпаклевки на стену – она делает ГКЛ крепче перед сверлением. Также рекомендуется пропитать листы стройматериала грунтовкой, которая также после высыхания придает дополнительную твердость, не давая гипсокартону крошиться.
2. После первоначальной подготовки покрытия в нем нужно проделать отверстие (отверстия). Их можно сделать с помощью:

• специальной насадки на дрель (коронки);
• обычного сверла и строительного ножа.

Коронка для подрозетников представляет собой особое сверло по гипсокартону, имеющее цилиндр с кромкой из острых зубчиков (непосредственно коронка). Она позволяет проводить эффективное сверление материала для получения ровных отверстий. Коронка по гипсокартону для розеток имеет стандартный размер 68-70 мм, однако, есть насадки и других диаметров.

При установке розеток в гипсокартон рекомендуется использовать именно коронку: эта насадкаделает срезы ровными и аккуратными.

Чтобы не разорвать ГКЛ, надавливать при сверлении следует умеренно. В ином случае придется тратить время на устранение последствий разрыва.

Диаметр отверстия определяется точно в зависимости от размера подрозетника: он должен вставляться достаточно туго, впритык. Общепринятым диаметром подрозетника для гипсокартона считается значение 68 мм. На лист нужно приложить подрозетник и обвести его маркером, оставляя отметки на ГКЛ, однако сверлить чуть шире полученного диаметра. Вся работа производится с лицевой стороны.

Внимание! После сверления края отверстия также следует обработать шпаклевкой и грунтовкой: все это нужно для долгой эксплуатации электроразьема

1. Установка подрозетников в гипсокартон отличается от монтажа розеток в бетон. Фурнитура инструмента имеет две пары винтов, первая утоплена в пластике, необходима, чтобы фиксировать положение, а вторая находится снаружи и служит для крепления подрозетника к ГКЛ с помощью специальных «лапок», которые прижимают, создают упор.

На задней стороне подрозетника имеются помеченные заготовки отверстий для электрических кабелей. Их нужно вырезать с помощью строительного ножа.

После подготовки входного отверстия и самого инструмента можно начинать монтаж.

1. Первоначально требуется подвести нужные кабели и провода к отверстиям.
2. Вставить и закрепить инструмент в гипсокартоне. После введения «лапки» поставить в перпендикулярное по отношению к подрозетнику положение и начать закручивать винты.

Важно! При закручивании нужно прикладывать умеренные усилия, чтобы не нарушить целостность ГКЛ и одновременно прочно закрепить подрозетник, чтобы он не болтался. Мастера советуют: когда при закручивании появится сопротивление, достаточно провернуть еще вполоборота, и достаточно

Мастера советуют: когда при закручивании появится сопротивление, достаточно провернуть еще вполоборота, и достаточно.

1. Место установки нужно зашпаклевать. Это также важный момент, игнорировать который не стоит, поскольку шпаклевка сделает место, где будет находиться электроразъем, более крепким и долговечным.

Самостоятельная установка подрозетников в гипсокартон

В современном строительстве часто используются ГКЛ – гипсокартонные листы. Данный материал применяется для монтажа пустотелых стен и межкомнатных перегородок. Соответственно изменилась и схема установки электромонтажного оборудования. В частности дополнительной фурнитуры для электрических розеток и выключателей.

Раньше, эти элементы монтировались в стену, для этого установочная коробка вставлялся в проштроблённое отверстие, где фиксировалась раствором. Для полых конструкций такой вариант не подходит, поэтому на рынке появились специальные подрозетники, предназначенные для гипсокартона.

Отметим, что подрозетник является обязательным элементом при монтаже электрооборудования. Он применяется для установки розеток, выключателей, диммеров, терморегуляторов. Кроме того в них может выполняться распайка электропроводки

Рабочий процесс интуитивно понятен, однако, имеются определённые нюансы, которые будет полезно знать домашнему мастеру. Сразу уточним, что дорогостоящего оборудования или специальных навыков для установки подрозетников в гипсокартон не требуется.

Рад приветствовать Вас друзья на блоге «Электрик в доме». В сегодняшнем выпуске подробно разберем тему, как установить подрозетник в гипсокартон.

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки

Подготовка стен

Гипсокартонные стены стали популярны в начале 90-х годов благодаря тому, что они существенно сокращают время ремонта и стоимость материала при ремонте в старых домах с неровными стенами без возможности хорошо выровнять их сыпучими материалами.

Гипсокартон можно установить на профилях, имеющих 5 сантиметров в ширину, что оставляет за ними свободное пространство под другие необходимые материалы (например, утеплитель, звукоизоляция и прочее), а также свободное место на разводку проводов. Монтажные коробочки (подрозетники) и коронка стали неотъемлемой частью таких ремонтов.

Если говорить о прокладке электрокабелей, то (в случае, если вы в электрике разбираетесь плохо) лучше всего пригласить специалиста, так как из-за некачественной прокладки кабелей может случится короткое замыкание, которое приведет к пожару.

Обычный гипсокартон является легко возгораемым материалом. Исключение составляют только специальные листы гипсокартона, которые являются пожаростойкими (они обычно отличаются окраской в розовый или красный цвет, а также обладают специальной маркировкой). Поэтому подрозетник должен соответствовать всем необходимым пожарным нормам для безопасности.

Монтажные коробки делятся на две

• распределительные;
• установочные.

Распределительные служат для соединения проводов, так как соединения должны быть изолированы не только изолентой, но и коробкой.

Установочные коробки – это те, к которым крепятся розетки и выключатели. Но ввиду своих свойств, они могут выполнять роль распределительных коробок. Желательно ставить глубокие изделия.

Коронка по гипсокартону

Для сверления отверстий в гипсокартоне (а также в фанере, дереве, ДСП, пластике) я применяю металлическую фрезу, или другими словами наборную кольцевую пилу (коронку), диаметром 67 (мм) от Kraftool.

Кольцевая пила идет в комплекте с держателем, центрирующим сверлом и еще двумя коронками: на 60 (мм) и 74 (мм).

Помимо фрезы, еще имеется биметаллическая коронка (Bi-metal) диаметром 68 (мм) с центрирующим сверлом.

Если же у Вас нет коронок, то ничего страшного. Отверстия можно аккуратно высверлить или вырезать с помощью ножа.

Пошаговая инструкция монтажа

1. Следует проложить кабель, затем подготовить нишу для подрозетника.
2. Установить его.
3. Подключить внутреннюю часть розетки и зафиксировать декоративную накладку. Все работы надо проводить при выключенном электричестве.

Алгоритм работ:

1. На первом этапе работы выбираем правильную коробочку. Прекрасной фурнитурой для неё послужит самозатухающая пластмасса.
2. Второй этап – подготовка стены. Её следует прошпаклевать, для того, чтобы она стала крепче и удерживала форму во время сверления. Грунтовка здесь не будет лишней, пропитанный лист не будет давать возможности крошиться. Стоит подождать полного высыхания шпаклёвки и грунтовки, и только тогда переходить к сверлению.
3. Третий этап. Берётся рулетка, и откладываются нужные расстояния для будущей розетки. Крестиком отметить центр её расположения. Расстояние в комнате от пола выдерживается 30 см. Если это ванная комната, то следует поднять разметку на 100 см. В кухне – 120 см. Выключатель поднимается на 90 см от поверхности пола, а от коробки двери на 18 см. Причём эти стандарты можно менять по желанию.
4. Следующим шагом будет изготовление отверстия для подрозетника. Для этого повернуть заготовку тыльной стороной и обвести карандашом диаметр. Вырезать внутренность можно различными способами. Например, ножом, или по контуру просверливаются отверстия и также освободить внутреннюю часть ножом. Или воспользоваться беспроигрышным вариантом – коронкой по дереву. Достаточно закрепить её на шуроповёрт или дрель, затем привести в действие. Края получаются ровные и аккуратные, и нет возможной опасности, поколоть хрупкий материал. Не стоит забывать о размерах отверстия, оно должно быть впритык с коробкой.
5. Полученное отверстие также обрабатывается шпаклёвкой и грунтовкой, то есть её внутренние края. Тогда розетка будет надёжней держаться.
6. Удаляются перемычки из коробки, и тем самым подготавливается место для ввода провода.
7. Подрозетник вставляется в гипсокартон таким образом, чтобы было удобно фиксировать розетку. Винты, которые немного утоплены, следует повернуть отвёрткой и крутить до тех пор, пока лапки винтового привода не упрутся в лист. Сильно крутить винты не стоит, так как можно повредить гипсокартон.
8. Посадочное место шпаклюется для дополнительной жёсткости. Провода в этот момент должны быть заведены.

Далее, можно переходить к монтажу розетки.

Необходимые инструменты и материалы

Когда проводятся масштабные работы по электропроводке, то все нужные инструменты скорее всего уже будут под рукой, но если на повестке дня стоит только монтаж подрозетников, то понадобится следующее:

• Карандаш и уровень – для разметки стены и выравнивания блока подрозетников (если таковой надо устанавливать).
• Дрель с коронками для сверления подрозетников. Если коронок нет, то просто сверло по бетону (или по дереву, на тот редкий случай, когда монтируется скрытая проводка в деревянной стене). Также может пригодиться перфоратор или его режим на дрели.
• Пульверизатор (можно самодельный) для поливания коронки во время сверления. Предотвращает появление пыли и предупреждает растрескивание кафеля, если подрозетник монтируется на кухонный фартук.
• Алебастр, гипс или цементный раствор – чтобы закрепить подрозетник в стене.
• Мастерок или шпатель, которым будет накладываться алебастр. Его размер должен позволять заложить смесь внутрь отверстия для подрозетника.
• Подрозетники нужной конструкции – подбираются в зависимости от материала стены.
• Дюбели – нужны в редких случаях, если материал стены мягкий и установить подрозетники без дополнительных креплений проблематично.

Подробный обзор инструментов необходимых для монтажа подрозетников в этом видео:

К самой работе остальное не относится, но еще пригодятся веник, тряпки для уборки и, возможно, пылесос.

Виды подрозетников

Для установки розеток или выключателей в стены из бетона используются пластиковые монтажные коробки без прижимных планок. В конструкции устройства предусмотрены выходы для проводки и соединительные муфты, позволяющие собрать несколько элементов в блок. На торцевой поверхности предусмотрены отверстия для крепления механизмов розетки или переключателя. Ранее использовались металлические коробки, но из-за проблем с фиксацией механизмов от такой конструкции отказались.

Существуют специальные единые блоки, предназначенные для установки тройной розетки или комбинированного блока, состоящего из выключателей и розеток. Конструкция отличается повышенной жесткостью на изгиб и кручение, допускается установка в несущие стены и перегородки, выполненные из гипсокартонных листов.

Подрозетники, независимо от конструкции, выпускаются в стандартном виде (глубина 45 мм) или в углубленной модификации (глубина 60 мм). Второй вариант позволяет использовать полость подрозетника для расключения электрической проводки.

Наружные

Розетки наружного типа используются при открытой электропроводке, особенно в помещениях с деревянной отделкой. Монтаж простой: изделие прикручивается к стене на специальную негорючую прокладку.

Внутренние

Для установки внутренней розетки потребуется специальная коробка, которая ставится в углубление в стене и закрепляется шурупами. Коробка может быть выполнена из металлов (старый способ) и пластмассы (согласно современным требованиям).

Сам процесс монтажа следующий:

• снятие крышки с розетки, установка в коробку;
• закрепление при помощи винтов;
• соединение проводов;
• установка декоративной накладки.

Затем подается электричество.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

• конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
• стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком – пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

Виды подрозетников

На сегодняшний день материалом для изготовления подрозетников в большинстве случаев служит пластмасса (полипропилен). В сравнении с металлическими коробками, которые активно применялись при прокладке электропроводки домов старой постройки, новые модели обладают рядом существенных преимуществ. К главным из них относятся:

1. Стойкость к воздействию коррозии.
2. Удобство в эксплуатации.
3. Диэлектрические свойства.
4. Надежное удержание раздвижных лапок розетки.

Различают следующие типы подрозетников:

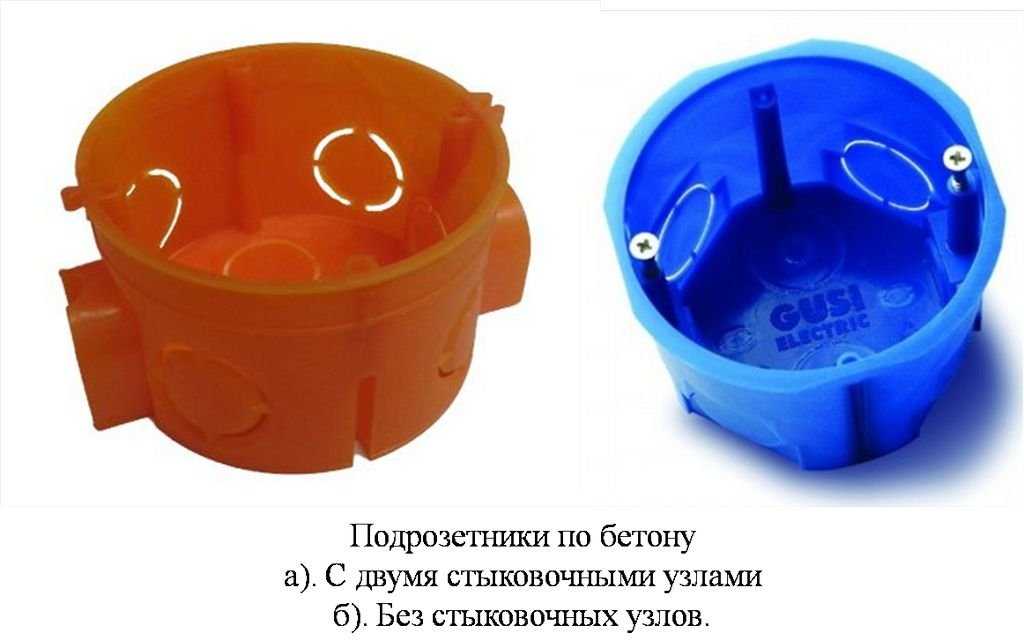

Подрозетники по бетону. Закрепляются в стене при помощи алебастра или гипсового раствора. Размеры таких изделий стандартны. Их внешний диаметр составляет 68 мм, межосевое расстояние – 71 мм, длина корпуса варьируется в пределах от 25 до 80 мм, при этом наиболее востребованными моделями являются подрозетники глубиной 40 или 45 мм. Такой размер отлично подходит для установки большинства розеток и выключателей, при этом существует возможность удобного расположения за рабочей частью устройства петли из провода, длина которого достаточна для выполнения работ по замене или ремонту розетки или выключателя.

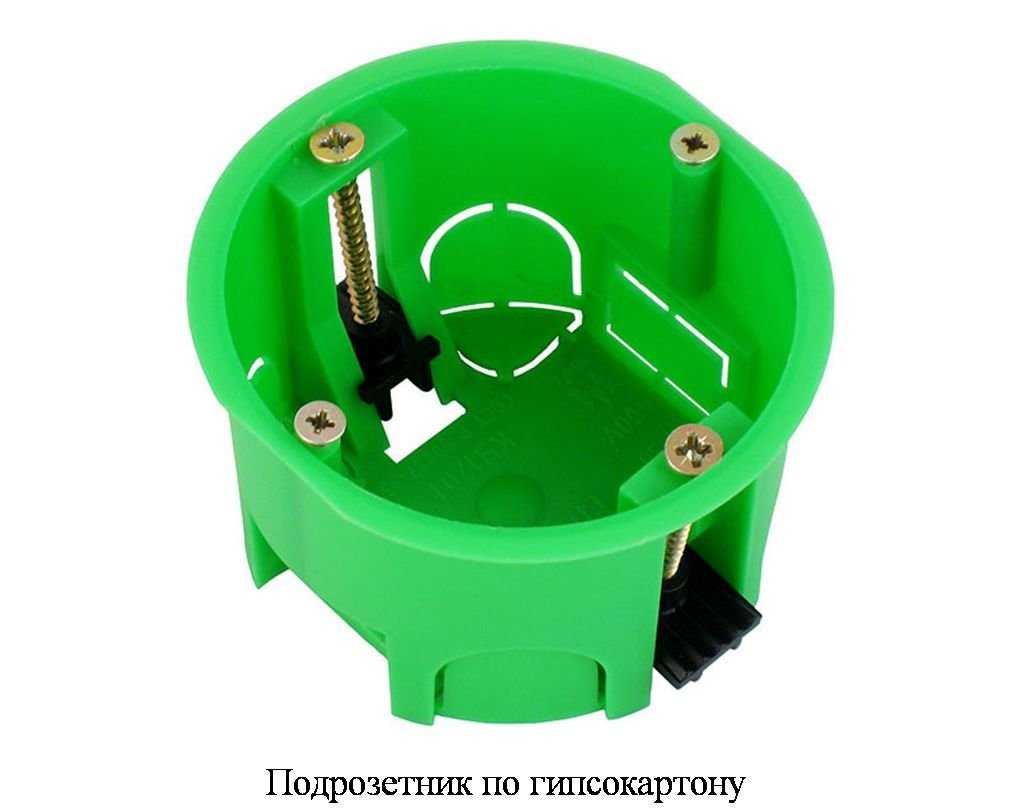

Подрозетники для гипсокартона. Для крепления таких изделий используются распорные лапки. При необходимости установки нескольких розеток или выключателей в гипсокартонной стене применяются специальные блоки, состоящие из необходимого количества подрозетников.
