Подсоединение двухклавишного выключателя: подготовительные работы
Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.
После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).
Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.
Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.
Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.
Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.
В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.
Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.
Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели. После размещения кабелей на своих местах, приступают к их подключению.
Перед началом работ по замене электропроводки в квартире или частном доме и монтажу двухклавишного выключателя в целях безопасности следует полностью отключить электроснабжение.
Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.
И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.
Как подключить выключатель с двумя клавишами
Схема подключения двухкнопочного переключателя
Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель.
Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству. Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю.
Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры. Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3).
Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.
В случае, когда из потолка выходит три провода, а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом. Если же вы обнаружили, что из потолка выходит 4 провода, значит, один из них – заземляющий. Его наличие характерно для современных построек.
Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ». Возможные неисправности и общие рекомендации к их недопущению.
То есть, отсутствует распределение светильников на клавиши выключателя. Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.
Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку.
А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено. Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги. Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам.
Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.
- Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:
- перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
- необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
- необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.
Схема подключения двухклавишного выключателя к люстре
Электрическая проводка без заземления
Здесь обычная скрутка: Мы на неё поставим клеммы.
Подключение люстры к двойному выключателю на 2 лампы С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода.
Нож, изолента, маркер имеются практически в каждом доме. У вас должно остаться 4 свободные не подключенные жилы. Произвести это несложно, так как все концы подсоединяются на определённые места: фаза к автоматическому выключателю, ноль к нулевой клемме, а PE-проводник к заземляющей шине.
Расшифровка обозначений: L — фаза общего питания выключателя, L1 и L2 — фазные провода серии лампочек красный цвет , нулевой кабель N — синий Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Вот и всё! Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки.
Назначение проводов в люстре
Количество загорающихся ламп при нажатии одной клавиши зависит от схемы разводки в люстре. Выключатель лучше располагать около дверей, чтобы было удобно пользоваться им, покидая комнату. С потолка обычно выходит два или три провода.
На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы. Применяйте соединительные экспресс-клеммы, это быстро и надежно.
Поочерёдное зажигание рожков. Люстра работает совместно с двухклавишным выключателем и от каждой клавиши включается и выключается своя группа ламп. После визуального обследования правильности собранной схемы её необходимо проверить с помощью мультиметра при включённом и нерабочем положении выключателя. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.
Снимаем лампочки, чтобы закрепить плафоны. Три провода имеют светильники с одной рабочей лампочкой.
Схема двухклавишного выключателя. Как правильно подключить двухклавишный выключатель
Подключение люстры с дополнительным оборудованием
Теперь о подключении люстры, в которую вмонтирован вентилятор. Ничего сверхособенного для подключения этот осветительный прибор не требует, поскольку вентилятор – такой же потребитель, как и обычная лампочка (то есть, схема та же, что и у двухрожковой люстры).
Подключать ее следует к двухклавишному выключателю, чтобы была возможности при надобности свет или вентилятор отключать.
Также при подключении такой люстры следует почитать инструкцию, где должно быть указано, какой из проводов, идущих на запитку вентилятора, фазный, а какой – нулевой, и использовать эту информацию при подключении.
То же касается и люстр, у которых предусмотрено дистанционное управление при помощи пульта.
Внутри такого прибора будет иметься специальный исполнительный блок с контролером, который принимает сигналы с пульта.
Так вот, этот блок требует питания, и осуществляется оно по тому же принципу, что и лампочка.
А вот в люстрах со светодиодными лампами, осветительные элементы работают от сети 12В с прямым током. И для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором имеются фазный и нулевой выводы.
Подключить эту люстру так же легко, как и обычную лампочку.
Иногда появляется надобность в установке комбинированного выключателя для питания люстры, совмещенного с розеткой.
И здесь вся особенность заключается именно в подключении самого рубильника, а не осветительного прибора.
Поскольку есть розетка, то для того, чтобы она функционировала, нужно чтобы к ней подводилась и фаза, и ноль.
И если к обычному выключателю проводилась только фазная жила, то в комбинированном придется еще прокладывать и нулевую жилу. Схема подключения такого рубильника представлена ниже.
Бывают случаи, когда выступающей из потолка части питающей проводки недостаточно, чтобы подключить люстру. В таком случае их можно просто нарастить.
Для этого можно взять два отрезка медного провода сечением не менее 1,5 мм. кв. и подсоединить их к выводам линии при помощи скрутки. Затем места соединения следует качественно заизолировать.
Популярное у читателей: Критерии выбора аккумуляторной отвертки, недостатки и преимущества устройства.
Провода на люстре
В месте расположения люстры (потолок) расположены провода, к которым необходимо подключить этот осветительный прибор. Как правило, это три проводника.
- Синий – ноль N.
- Коричневый – фаза L.
- Коричневый – фаза L.
Четвёртым проводом может быть жёлто-зелёный – земля PE. Она подключается на корпус люстры.
Их может быть несколько, окраска должна соответствовать стандартам.
Варианты подключения
Подключить люстру с 2 проводами (фаза и ноль) можно на одноклавишный выключатель, или на одну клавишу многоклавишного.
Подключить люстру с 3 проводами (ноль, фаза, фаза) можно на 2-х клавишный выключатель. Ламп на люстре может быть от 2 до десяти и более, но режимов работы будет 3.
Подключить люстру с 4 проводами: ноль, фаза, фаза, земля можно также на двухклавишный. Если из потолка выходит земля, то земля люстры соединяется с ней. Если нет, то этот провод люстры не подключается никуда, просто изолируется.
Трёхрожковая люстра подключается так
Здесь возможны такие режимы: включены одна, две или три лампы (1+2). Понятно, что других вариантов нет.
Три синих провода – ноля на люстре собираются вместе (в один жгут) и соединяются с нолём, который выходит из потолка.
Остаются 2 потолочных коричневых провода и 3 такого же цвета, которые выходят из люстры. Два люстровых (любые), собираются в жгут и соединяются с потолочным фазовым проводником. Оставшийся соединяется со вторым фазовым потолочным проводом. Можно проверять, как всё работает.
Если не работает, надо проверить наличие фазы и ноля (при включённом выключателе), целостность проводов, ламп и контактов люстры. Это желательно сделать и до подключения. Других причин нет.
Места соединения изолируются, провода прячутся за декоративной накладкой, люстра вешается на крюк. Соединение закончено.
Подключение пятирожковой люстры
Подключение аналогично: пять синих проводов собираются вместе и соединяются с нолём, который выходит из потолка. Затем определяются 2 группы ламп, которые будут включаться правой и левой клавишей выключателя. Коричневые фазовые провода в этих группах соединяются вместе.
Затем к одному из фазовых проводов, которые выходят из потолка, присоединяется жгут из 2 коричневых проводов от люстры, ко второму – из трёх.
Обычно фазовые провода на люстре соединяют так, чтобы лампы в группе располагались не рядом, как на рисунке, а через одну. Так люстра будет светиться более эстетично.
Если на люстре 6 и более ламп, они всё равно соединяются в две группы. На рисунок выше просто добавляется 6-я, 7-я, 8-я и так далее лампа. В любую группу – по желанию.
Правильное подключение лампы
Цоколь лампы подключают так. Фаза приходит к боковому контакту, ноль – к нижнему.
Логика именно такой схемы проста. Если выключатель в положении «выключен», фаза на лампу не поступает. Опасности поражения током при выкручивании перегоревшей и вкручивании новой лампы нет.
Если в выключателе будет размыкаться ноль, фаза в патрон будет подаваться постоянно. Это прямое нарушение правил устройства электроустановок (ПУЭ). Такие случаи бывают, если нерадивые электрики будут копаться в распределительном щитке и, без ведома хозяина, поменяют местами фазу и ноль.
Параллельное соединение
В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.
Схема параллельного подключения точечных светильников
Как подключить точечные светильники параллельно
Есть два способа параллельного соединения:
- Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
-
Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.
Способы реализации параллельного подключения
Лучевая
Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.
Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.
Способы соединения проводов при лучевом исполнении
Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).
И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.
Подробнее о способах соединения электрических проводов читаем тут.
Пример исполнения лучевого подключения точечных светильников
Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.
Шлейфное соединение
Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.
Фактическая реализация параллельного соединения шлейфным способом
В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.
Как подключить точечные светильники к двойному выключателю
Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.
Подготовка всех нужных инструментов для подключения
Чтобы подсоединить светильник к двойному типу выключателя, следует точно выполнять правила и соблюдать технику безопасности. При этом необязательно изучать документацию, которая предназначена для профессиональных электриков. Нужно лишь знать, что весь инструмент для выполнения электропроводных работ должен быть хорошо заизолирован. Работы нужно проводить только на обесточенной сети.
Для выполнения работ необходимо взять прямую и крестообразную отвертку, бокорез, пассатижи, острый нож, измерительный цифровой или стрелочный прибор, индикаторную отвертку и изоляционную ленту.
Обратите внимание! Нож нужен для того, чтобы изолировать одножильный элемент кабеля, бокорез или пассатижи. Индикаторная отвертка нужна для обнаружения фазы
Электрическая часть сборки люстры
Внутри плафона находится электропатрон, в него вкручивается лампа и отходят два контакта, один – фаза, другой – ноль. Провод под напряжением может быть выполнен в нескольких цветах, а нулевой практически всегда имеет синий оттенок. Кабель под напряжением закрепляется в центре электропатрона, а нулевой – снизу с помощью заводской защелки. Дужки лампочек закрепляются к главному основанию осветительного прибора, в котором провода распределяются так, как требует отдельно взятый выключатель, для примера можно взять любой двухклавишный переключатель.
Технически грамотное подключение люстры к выключателю позволит регулировать освещение в зависимости от ситуации. Например, возьмем трехрожковый светильник, одна клавиша выключателя будет включать одну лампу, а другая остальные две или наоборот, все будет зависеть от технической возможности и времени суток.
На примере схемы подключения люстры с двойным выключателем видно, как будет выглядеть такое подключение: первая клавиша включает одну лампу, а вторая все остальные.
Схема подключения люстры
Нулевые и фазные жилы, которые выходят из основания и боковой части патрона, не имеют собственного напряжения, но задуманы для его транспортировки. В каждом виде осветительных приборов ноль не подключается через выключатель, а подается напрямую. Основная часть проводов с нулевым контактом, выходящая из патронов, сконцентрирована по центру светильника и образует некое сплетение. Жилы проводов, которые выступают из основания патрона, получают положительный заряд от центральной сети и разделяются на две группы.
В зависимости от желаемой функциональности освещения, полное или частичное, подключение люстры лучше всего делать поэтапно, как указано в этой статье. Фазный кабель и нулевое сплетение необходимо подсоединять поочередно к каждому из трех проводов внутри люстры. Наличие третьего, заземляющего, кабеля необязательно.
Прозвон проводов
На первый момент необходима проверка правильности подсоединения. Отвертка с индикатором показывает заряд на каком-то источнике, когда выключатель не работает. При отсутствии возможности поиска заряда это означает, что выключатель неправильным образом подсоединен либо имеются неполадки в части распределительного щита.
В том участке, где ставится осветительный прибор, должен идти на выход нулевой с фазным проводным элементом от выключательной коробки.
Внимание! При подсоединении многорожковой лампы число проводников большое. Один нейтральный, а другие — соответствуют тому, сколько выключательных элементов
С помощью индикатора
Выполнить определение проводного назначения несложно. В момент включенного выключателя лишь 1 из источников не имеет напряжения, на остальных светятся индикаторы. Если выключать поочередно клавиши света, то возможно понять, какой элемент соответствует выключателю.

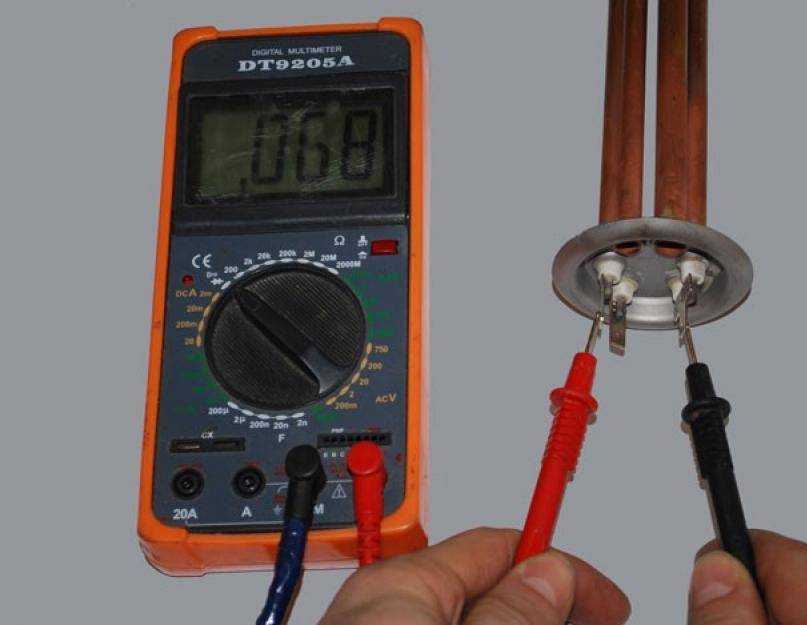

При помощи вольтметра
Проверяя измерительный прибор, следует отыскать нулевой элемент. В отличие от других проводников, на этом не будет напряжения. Затем нужно поставить к нулю щуп и поочередным образом выключить клавиши для определения принадлежности источников.
Подготовительные операции
Подобные операции связаны с тем, что необходимо вызвонить все провода для подключения. Особенно это актуально для тех, кто не имеет дела с электричеством постоянно. Как правило, на потолке может торчать от 2-х до 3-х проводов и совсем редко – четыре провода, да они на самом деле и не нужны, поскольку хватает даже 2-х проводов. Если все же торчит 3 провода, то один из них является заземлением. Если знать, где нулевой провод, где фазный, а где заземление, то проблем с подключением люстры не должно возникнуть.
Заземление
Заземляющие проводники встречаются в новых постройках, а также в квартирах после капитального ремонта, с заменой электрической проводки. Как правило, он отличается зелено-желтой окраской. Подключается он к такому же проводнику, который располагается на люстре, хотя не во всех люстрах имеется подобный провод.
Провод заземления есть в домах новой постройки или недавно отреставрированных
Случается, что на люстре подобного проводника нет, поэтому заземляющий провод на потолке изолируется и оставляется неподключенным, иначе, если его не заизолировать, он может случайно прикоснуться к фазному проводу и тогда получится короткое замыкание, поскольку провод заземления всегда связан с нулевым проводом.
Фазный и нулевой проводники
Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.
Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.
Прозвонка проводов на потолке темтером
На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.
Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.
Использование индикаторной отвертки для поиска фазы
Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся отметки «N» и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L»
