Как подключить пакетник

5 бесспорных преимуществ устройств

Популярность пакетных выключателей в течение многих десятилетий обусловлена неоспоримыми достоинствами этих приборов:

  1. Компактность. Благодаря маленьким размерам устройства просты в установке и удобны в эксплуатации.
  2. Высокая скорость гашения электродуги. Пакетные выключатели рационально сконструированы, поэтому как гашение электрической дуги, так и отключение прибора происходят почти моментально.
  3. Простота обслуживания. Пакетникам не нужен какой-то особый уход или техобслуживание. Главное, чтобы их вовремя осматривали и при необходимости заменяли.
  4. Устойчивость к повреждениям. Устройства трудно сломать. Они хорошо справляются с механическими нагрузками, не страдают от вибрации.
  5. Широкий спектр применения. Пакетные выключатели не боятся высоких и низких температур (от -40 до 70 градусов). Приборы, заключенные в герметичные корпуса, устойчивы к воздействию пыли и влаги.

Срок эксплуатации пакетника напрямую зависит от состояния выступов фиксирующей шайбы.

Если главная рабочая деталь изнашивается, прибор выходит из строя. Именно из-за этой особенности к устройствам есть претензии относительно недолгого срока службы.

Пакетные выключатели не подлежат ремонту. Если они ломаются, их приходится заменять. Зато на протяжении всего срока работы приборы не нужно обслуживать. Достаточно раз в полгода чистить их от загрязнений и проверять функциональность.

Порядок установки устройств в щитке

Итак, мы с вами разобрали все общие моменты, касающиеся самих соединений. Теперь давайте посмотрим, в каком порядке, по какой схеме устройства подключаются в одну систему в щитке. Далее идет пошаговая инструкция.

Шаги, фото
Описание

Шаг 1 – установка DIN рейки

Для всех устройств требуется основание, на котором они будут закреплены. Таковым является DIN рейка, которая прикручивается на винты внутри щитка. Эта металлическая планка сделана из стали и может как идти в комплекте с щитком, так и приобретаться отдельно. Во втором случае, скорее всего, ее придется подрезать по длине, чтобы она поместилась внутрь.

Шаг 2 – установка шин

На следующем этапе на рейку надеваются шины – нулевая (синего цвета) и заземления (желтая). Рейка имеет такую форму, что приборы, на нее устанавливаемые, защелкиваются за ее края.
Теперь подробнее о шинах. Эти элементы требуются для того, чтобы соединить все выводы, в частности, идущие на ноль и землю. Представляют они собой цельное металлической основание в ПВХ изоляции, с отверстиями разного размера и винтовыми зажимами для крепления проводов.

Шаг 3 – установка автоматов

Далее на рейку крепятся автоматы

Обратите внимание, что держатся при помощи небольшого пластикового фиксатора, который должен смотреть вниз. При необходимости замены устройства фиксатор отодвигается, после чего автомат можно свободно снять.

Шаг 4 – подключения нуля

Установив на рейку все устройства, начинаем их запитывать

Допустим, что в щиток у вас выведен трехжильный провод. Каждая жила будет иметь свой цвет. Общеприняты следующие обозначения. Синий – это нуль, желтый или желто-зеленый – заземление, а белый или розовый – фаза.

Итак, синяя жила подключается к нулевой шине, а желтая к шине заземления – все логично и просто.

Шаг 5 – подключение фазы (первым запитывается обычно автомат слева)

Фаза, как мы уже говорили ранее, подключается к автомату сверху. Зачищаем провод от изоляции, вставляем его в клемму, но сразу не закручиваем, если у вас будут использоваться перемычки. Вообще, сначала лучше установить их, и лишь потом подключать питание.

Шаг 6 – подключение диф автомата

Если у вас в схеме присутствует дифференцированный автомат, то вы сразу заметите, что у него сверху имеется две клеммы. Одна идет под фазу, а другая под нуль. Как не запутаться при подключении?
На лицевой стороне автомата нарисована схема, на которую нужно обратить внимание. На ней будут изображены входы с обозначениями. Первый обозначен буквой N – это будет нулем. Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу.

Шаг 7 – подключение проводов, идущих от комнат

Далее  автоматам нужно подключить все провода, выходящие из дома — те, которые ведут к распределительным коробкам,  розеткам и выключателям. Действуем также, используя цветовую маркировку проводов. Нули кидаем на нулевую шину, землю – на шину заземления. Белый провод соединяется с нижними выводами автоматов, которые работают как выключатели – соединяют\разъединяют цепь. В случае с дифференцированными автоматами выходы подключаются аналогично описанной выше методике. Выход N – к нулевой шине, фаза соединяется с белым проводом.

Итак, мы разобрали простейшую схему, конечно, разновидностей устройств защиты очень много, но принцип подключения у них одинаков, главное, не перепутать местами провода и не устроить короткое замыкание. Показанная схема является параллельной, то есть устройства будут работать даже при выходе одного из строя или его отключении.

Более сложные последовательные варианты подключения самому точно делать не стоит. Хотя если интересно, можете поискать информацию в сети. Также советуем к просмотру подобранные нами видеоролики, которые помогут разобраться в теме еще лучше.

Мы постарались все объяснить популярным языком. Теперь вы знаете, как правильно подключить автоматы в щитке надеемся, материала вам понравился и будет в дальнейшем полезен.

Видео в этой статье помогут в изучении темы.

Описание прибора

Пакетник или пакетный автоматический выключатель типа ПВ 2 16, ПП-10СП 44 МЗБ и ПВ 3 25 – это устройство, предназначенное для распределения электроэнергии и полного отключения электричества в квартире. Его ключевым отличием от автоматического дифференциального выключателя заключается в том, что его нельзя отключить от локальной сети питания. При сильных перепадах напряжения это приспособление может сгореть.

Фото – пакетный выключатель ПВ 2 16

Ранее малогабаритный пакетник монтировался в каждую квартиру и дом, т. к. не было альтернативных методик контроля поступающей энергии, но сейчас его все чаще заменяет двухполюсный или трехполюсный автомат.

В основном, закрытый пакетный переключатель предназначается для работы в электрических системах с небольшим напряжением – до 440 Вольт, реже до 660. Есть также модели, которые могут контролировать нагрузку в более мощных цепях, но они считаются специальными. Как и автоматический выключатель, пакетник имеет рычаг для ручного отключения электроэнергии. Этот ручник переключает клеммы между собой и разъединяет (либо соединяет) контакты.

Фото – двухполюсный ПП

Существуют такие типы выключателей:

Открытые (ПВЗ, ПВМ, ПВП);
Закрытые (ВПЗ-40);
Герметичные (УХЛ4).

Незащищенный открытый переключатель устанавливается в сухих заранее подготовленных местах .Это могут быть железные щитки, ящики и прочие места, где монтируются подобные электрические приборы. Нужно отметить, что данное устройство негативно реагирует на образование пыли или повышение уровня влажности, поэтому его монтируют только в сухих местах. В противном случае контакты могут быть повреждены попаданием на них твердых частиц, в том числе, пыли.

Защищенный выключатель оборудован специальной оболочкой, которая служит корпусом. Такое исполнение позволяет устанавливать устройство вне щитовой, т. к. он предохранен от воздействия влаги и пыли. Помимо того, что контакты защищены от попадания на контакты пыли и грязи, Вы также можете не беспокоиться о случайном прикосновении к токоведущим частям механизма.

Также в продаже есть герметичный или взрывозащищенный пакетник (например, брызгонепроницаемый ВПКМ-3-25). Он изготовлен при помощи сочетания алюминия и пластмассы ПВХ. Это позволяет обеспечить максимально прочное и долговечное покрытие, которое не поддается негативному воздействию влаги и пыли. В отличие от открытой системы, герметичную модель можно устанавливать в любых местах, даже на фасаде здания. Благодаря этому устройство такого типа пользовалось особой популярностью у обладателей частных домов.

Видео: пакетники серии СА25

КОНЦЕВЫЕ И ПАКЕТНЫЕ ВЫКЛЮЧАТЕЛИ

Концевые выключатели (КВ) – замыкают и размыкают электрическую цепь при возникновении и (или)завершении определенного события. Простейшим примером использования такого прибора является всем известная кнопка включения электрического освещения холодильника.

По принципу действия концевые выключатели можно разделить на:

  • контактные (когда событие срабатывания обусловлено механическим соприкосновением двух тел и инициируется возникшим в результате давлением);
  • бесконтактные (как правило, состоят из источника излучения и фотоэлемента или магнитоуправляемых контактов).

Некоторые типы концевиков помимо нормально разомкнутых контактов имеют еще и нормально замкнутые контакты. Вторая пара контактов позволяет осуществлять контроль состояния подключения. Отсутствие сигнала передаваемого через нормально замкнутые контакты говорит о повреждении электрических цепей.

Пакетные выключатели (ПВ) или пакетники – отдельный тип электроприборов. Они предназначены для использования в цепях переменного и постоянного тока. При этом есть существенные ограничения в их применении:

  • в сетях 220V сила тока не должна превышать 100А;
  • в сетях 380V эта же величина ограничена 60А.

К основным достоинствам пакетных коммутаторов можно отнести их компактность относительно рубильников, рассчитанных на ту же мощность. Основные номиналы силы тока, для которых в настоящее время выпускаются такие устройства, составляют 10, 16 и 25 Ампер.

Устройство пакетных выключателей.

Конструкция пакетника включает в себя:

  • контактную группу;
  • переключатель.

Внутри корпуса, на втулке квадратного сечения располагаются подвижные контакты. Сама втулка выполняется из изолирующего материала. Из стенок корпуса выступают клеммы неподвижных контактов. Цепь между ними замыкается поворотом переключателя.

Сам корпус пакетного выключателя выполняется из отдельных шайб, стянутых в монолит с помощью шпилек. Угол поворота ручки регулируется пружиной механизма быстрого переключения и упорами в верхней шайбе переключателя.

ПВ выпускаются в однополюсном, двухполюсном и трехполюсных вариантах. Последние чаще всего применяются для запуска трехфазных двигателей.

Типовой выключатель имеет четыре положения – два положения, в которых цепь замкнута и два положения, в которых электрическая цепь разомкнута. Однако, увеличив количество положений можно получить пакетный переключатель.

Область применения.

В старых домах это один из основных видов выключателя. Но и сейчас в подъездах домов эти электроприборы устанавливают в распределительных ящиках и щитках. Кроме этого они применяются:

  • в пультах управления;
  • на электрических подстанциях;
  • в кабинах машинистов агрегатов, работающих от электричества (башенных кранов, экскаваторов и других электросиловых машин).

Пакетные выключатели и переключатели могут выпускаться в различных исполнениях. Как правило, материал корпуса – пластик или силумин. Количество изоляционных шайб, в зависимости от назначения и коммутационных целей колеблется от 1 до 12, но под заказ можно собрать переключатель практически с любым количеством положений рукояти.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Чем отличается, преимущества и недостатки

Первое, что надо сказать о пакетнике — это ручное устройство, без автоматического срабатывания (отщелкивания с расцеплением контактов при перегрузках, КЗ). Для вкл./выкл. цепи надо вручную поворачивать его рукоять с тугим ходом.

Надо сказать, что конструкция до сих пор остается функциональной, но для жилья она во многом утратила актуальность. С другой стороны, в электроустановках (промышленность, производство, энергетика, станции), где по специфике затребован ручной принцип активации/деактивации оборудования, использование пакетников распространено, является стандартом. В новом жилье такие рубильники не ставят уже давно, вместо них — АВ. Замену, как правило, всегда делают, если проводят ремонт электрокоммуникаций, обновление проводки, щитка.

Отличия пакетника от автоматического выключателя (АВ)

Пакетники заменяют именно автоматическими выключателями. Альтернативы автоматам, как правило, нет. АВ намного современнее с автономным реагированием на перегрузки, а также ими можно управлять вручную: двигать переключатель, смыкая/размыкая цепь, когда нужно, то есть устройство намного универсальнее.

Характеристика Выключатели
Пакетный Автоматический
Функции Только коммутация. Коммутация и защита от перегрузок и токов КЗ.
Конструкция Полностью механическая конструкция разъединения/смыкания контактов цепи, требующая только ручного управления. Проще говоря, принцип работы изделия как у обычных бытовых выключателей освещения. В составе есть два расцепителя:
  • тепловой — отключение при перегрузках, например, если мощности потребителей превышают возможности проводки (ее сечение не соответствует потребляемым кВт);
  • электромагнитный — расцепление (обесточивание) при КЗ на линии, в электроприборах в квартире.
Управление Все управление только ручное. Включение только ручное, и это логично, так как пользователь должен иметь возможность сам активировать источник опасности — сеть. Отключение — и ручное, и автоматическое.
Монтаж К корпусу щитка или к рейке, но обычно только винтами. На DIN планку защелкиванием, а также есть вспомогательные аксессуары для винтовой и иной фиксации.
Возможность других схем (вариантов) переключения Есть, возможны вариации между клеммами. Нет, но этого и не требуется в условиях использования.

Особенности отличий

Главная разница в том, что автомат обладает функцией защиты цепи от КЗ и перегрузок, отключается сам при опасности, а пакетник — это обычный механический выключатель, его принцип ничем не отличается от такового. Ручные рубильники обычно круглые, многогранные, с продольной ручкой, часто имеют ретро дизайн. АВ — это плоская серая пластмассовая коробочка с желтыми, красными, синими и пр. цветов маленькими рычажками (флажками) с ходом вверх/вниз. Старые образцы могут быть кнопочными. Такие коробы удобно размещать модульно — их можно просто и легко добавлять в ряд на DIN-рейку.

При пакетном выключателе, если, например, никого нет дома и некому повернуть рубильник, перегрузка будет действовать, пока окончательно не сгорит проводка, и это может стать причиной пожара всего здания. А при АВ произойдет автоматическое расцепление контактов, разъединение, обесточивание при малейших признаках некорректной работы сети. Максимум, что может произойти — немного перегреется проводка.

Автоматический выключатель защищает проводку от нагрева и плавления, возгорания, под него и сечение жил подбирают следующие ступени защиты в виде автоматики отключения — УЗО, АВДТ. Последние и АВ можно ставить и к пакетнику.

Преимущества и недостатки

Преимущества АВ очевидны — автоматичность, компактность, простота в установке, защита цепи. Минусы пакетника: нет перечисленного, а также рубильники ломаются при частых скачках напряжения, могут выгореть контакты. У АВ такого свойства нет, так как он просто разомкнет цепь, что исключит нагрев аппарата.

Недостатков у АВ по сравнению с пакетниками нет, кроме одного исключения, но оно обусловлено специфичностью среды использования. В электроустановках, на объектах производства и распределения электричества (станции, подстанции) иногда требуется именно ручной способ выкл./вкл. и возможность менять варианты контактов — тогда ручной рубильник незаменим.

Что сделать в первую очередь

Вы купили определенное количество проводов на сети нового дома, выполнили разводку, концы её подведены к еще не вмонтированному в стену щитку управления, рядом лежат автоматы. Запомните: лучше установить один автомат-пакетник или УЗО на входе в электросчетчик. Защита лишней не бывает. Далее составьте план подключения проводов к расставленным пакетникам.

Желательно разгрузить сеть, разделив ее на зоны – с большими нагрузками и нормальными: кухня, зала-спальня, коридор-туалет, веранда-подвал. С пакетникамие запутаетесь, в инструкциях к ним расписаны токи, нагрузки, сечения проводки. Способы контактов с клеммами и так далее.

О выключателе

Автоматические выключатели могут изготовляться одиночными, то есть однополюсными, а могут быть двухполюсными, трех-, четырех-… Сколько надо, короче говоря. По сути это пакет выключателей, работающих по одному движению включения или выключения. Но старое название осталось по привычке только за круглыми, на вид очень солидными и надежными старыми «пакетниками». Что, в общем-то, теперь не оправдывается. Поэтому и ставят на самом входе в квартиру двух- или более полюсные автоматические выключатели. Которые по привычке иногда тоже называют пакетниками. И в этом ошибки, собственно говоря, и нет никакой.


Старый пакетный выключатель на квартирном щитке

Еще одно ходовое слово для выключателя — рубильник. Ну, выключатель — это просто, лампочку вкл/выкл, а уж рубильник…


Рубильник электрический
Рубильники электрические
… и не только

Видимо, все-таки сходство внешнее сыграло свою роль. Хотя и в противоположном смысле. Рубить можно и провода — топором, когда случается авария с электричеством. Но выключатель-рубильник сначала должен включить, а не разрубить электрическую сеть. Вот и появились новые глаголы — врубить, вырубить — и прочно вошли в наш обиход. И само это действие: хорошо, прочно встать, немного расставив ноги, взяться всей рукой за надежно изолированную ручку — и одним движением включить или выключить сеть.


Рубильник — наиболее мощный выключатель

Соединяющий контакты проводник — мощная пластина — закреплен одной стороной на оси и делает при врубании/вырубании круговое движение. Пластин может быть несколько, и они уже и крепятся как бы пакетом, но… на разных осях.


Открытый многополюсный рубильник
Закрытый многополюсный рубильник

Ну и пришли постепенно к унификации и стали выпускать закрытые пакетные выключатели и переключатели с одной осью для исполнительного механизма — прямые наследники первозданных рубильников.

Устройство и принцип работы

Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):

  • пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
  • неподвижных контактов, расположенных по кругу;
  • подвижных контактов в форме ножей;
  • пакета искрогасительных шайб.

Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.

Рис. 1. Устройство пакетника

Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».

Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.

Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.

Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.

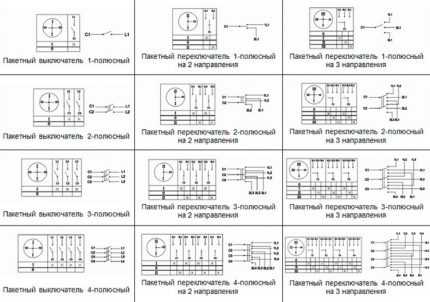

На рисунке 2 показаны схемы разных типов переключателей.

Рис. 2. Схемы распространённых пакетников

Бывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.

Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.

Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.

Рис. 3.  Внешний вид герметизированного пакетника

Принцип работы

Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.

Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.

Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах,  достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

ПП 2-16/Н2 М3 исп.3, переключатель пакетный (ЭТ)

Вернуться к -ассортименту: Переключатели пакетные ПП

Цена с НДС:



Цена с НДС, со скидкой: 125.12 руб.

Карточка товара
Наименование изделия: пакетный переключатель
Номинальный рабочий ток, In: 16А (220В AC/DC), 10А (380В AC)
Номинальное рабочее напряжение, Ue: 380В AC, 220В DC
Способ крепления: задней скобой
Степень защиты: IP00
Материал корпуса (оболочки): отсутствует
Климатическое исполнение и категория размещения: М3
Условия использования: в закрытых помещениях
Установочные размеры, мм: 56
Кол-во в транспортной упаковке, шт: 10
Артикул производителя: ET002012

В корзину

Под заказ

Тех. описание — Переключатели пакетные серии ПП  Открыть

Назначение | Преимущества | Технические характеристики | Габ. размеры, схема | Структура условного обозначения

Производим и поставляем. Товар сертифицирован.

Пакетные выключатели, переключатели предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве:

—    вводных выключателей и переключателей в цепях управления электроустановок распределения энергии;

—    коммутационных аппаратов с ручным приводом для нечастых включений и отключений;

—    для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.

Выключатели (переключатели) обеспечивают работу в следующих режимах: продолжительном, прерывисто-продолжительном и повторно-кратковременном. Частота переключений не более 120 раз в час.

ПП

Х

ХХХ

ХХ

ХХ

Х

1

2

3

4

5

  1. Количество полюсов
  2. Номинальный рабочий ток, А
  3. Условное обозначение числа направлений при коммутации электрических цепей:

   Н2 – на 2 направления; Н3 – на 3 направления;

   Н4 – на 4 направления; Р   – для реверса двигателя.

  1. Условное обозначение климатического исполнения и категории размещения
  2. Условное обозначение материала корпуса и степени защиты:

    исп. 1 – без корпуса, крепление передней скобой, IP00;

    исп. 3 – без корпуса, крепление задней скобой, IP00;

    пл. 56 – корпус из ударопрочного негорючего пластика, IP56;

    сил. 56 – корпус из силумина, IP56.

  Номинальный рабочий ток In, А

16 — 160

  Номинальное напряжение Ue, В

AC

380

DC

220

  Механическая износостойкость, циклов ВО

20 000

  Частота переключений в час, не более

120

  Степень защиты

IP00, IP56

  Климатическое исполнение и категория размещения

М1, М2, М3

— Самый большой ассортимент выключателей и переключателей на рынке России и стран СНГ;

— Простая и надежная конструкция;

— Наличие наконечников у пакетных выключателей и переключателей на номинальные токи 63 и 100 А;

— Исполнение IP30 и IP56 в пластиковом и силуминовом корпусе для установки в помещениях со специальными требованиями или на улице.

Распечатать

Основные типы и виды пакетников

Пакетники классифицируют по разным признакам:

  • по месту присоединения внешних электрокабелей к панели (переднее, заднее подключение);
  • по степени защищенности внутренних конструкционных элементов от негативных факторов окружающей среды (различают открытые, защищенные, герметичные приборы);
  • по особенностям конструкции переключателей (пакетно-кулачковые, барабанные).

Несмотря на большое разнообразие пакетных выключателей и переключателей они имеют общие техническо-эксплуатационные характеристики и схожие недостатки.

Так, ресурс пружинного механизма рассчитан примерно на 103 отключения электроэнергии. Есть износостойкие модели, которые выполняют 203-1000 отключений. Главное условие: частота срабатывания механизма не должна превышать 50 в течение 1 часа.

Галерея изображений

Фото из

Пакетники в незащищенном корпусе прекрасно подходят для монтажа в электрощитках. Главное, чтобы щиты, ниши или ящики располагались в сухих помещениях и были надежно закрыты от пыли, влаги, брызг. Если эти условия не соблюдены, высока вероятность, что прибор быстро выйдет из строя из-за ржавчины, частиц пыли или повреждения контактов

Пакетные устройства выключения и переключения, закрытые корпусом, необязательно устанавливать в нишах и щитах. Их внешняя оболочка служит хорошей защитой от пыли и случайных повреждений. Производители отдельно позаботились о том, чтобы на контакты не попадали частицы грязи, а к токоведущим элементам невозможно было прикоснуться, не разобрав устройство

Это приборы в брызгонепроницаемых и взрывозащищенных корпусах. Внешние оболочки устройств изготовлены из высокопрочного пластика и алюминия. Материалы исключительно долговечны, не поддаются коррозии. Корпуса сконструированы так, чтобы внутрь механизма не попадали капли влаги и частицы пыли. Такие устройства можно монтировать в любых условиях, даже за пределами помещений

Пакетники различаются по способу установки. Они делятся на стационарные и выкатные с втычными контактами. Выбирают устройства в зависимости от удобства и конкретных условий эксплуатации. Главное, чтобы технические характеристики приборов соответствовали напряжению в сети, количеству направлений и полюсов, номинальному току

Открытый пакетный выключатель

Защищенные и незащищенные пакетники

Пакетник в герметизированном корпусе

Современный стационарный пакетный выключатель

Маркировка изделий может включать такие буквенные и цифровые условные обозначения:

  • «В» – выключатель;
  • «П» – переключатель;
  • «П» – пакетный;
  •  «Г» – герметичный;
  • цифры 1-4 – количество полюсов;
  • «Н» – направление (2, 3, 4, а также «Р» — реверс).

В маркировке приборов указывают степень защищенности, тип размещения, особенности установки, номинальный ток. Иногда можно встретить пометки-сокращения «сил.» и «пл.». Они используются для обозначения материала корпуса (силуминовый, пластиковый). К примеру, маркировка прибора ГППМ-2-60/Н2 расшифровывается как 2-полюсный 60-амперный герметичный пакетный переключатель на 2 направления.

5 бесспорных преимуществ устройств

Популярность пакетных выключателей в течение многих десятилетий обусловлена неоспоримыми достоинствами этих приборов:

  1. Компактность. Благодаря маленьким размерам устройства просты в установке и удобны в эксплуатации.
  2. Высокая скорость гашения электродуги. Пакетные выключатели рационально сконструированы, поэтому как гашение электрической дуги, так и отключение прибора происходят почти моментально.
  3. Простота обслуживания. Пакетникам не нужен какой-то особый уход или техобслуживание. Главное, чтобы их вовремя осматривали и при необходимости заменяли.
  4. Устойчивость к повреждениям. Устройства трудно сломать. Они хорошо справляются с механическими нагрузками, не страдают от вибрации.
  5. Широкий спектр применения. Пакетные выключатели не боятся высоких и низких температур (от -40 до 70 градусов). Приборы, заключенные в герметичные корпуса, устойчивы к воздействию пыли и влаги.

Срок эксплуатации пакетника напрямую зависит от состояния выступов фиксирующей шайбы.

Если главная рабочая деталь изнашивается, прибор выходит из строя. Именно из-за этой особенности к устройствам есть претензии относительно недолгого срока службы.

Есть множество видов пакетных одно-, двух-, трех-, четырехполюсных приборов для отключения подачи электроэнергии. Их основные технические характеристики указаны в маркировке производителя и обусловлены схемами подключения

Пакетные выключатели не подлежат ремонту. Если они ломаются, их приходится заменять. Зато на протяжении всего срока работы приборы не нужно обслуживать. Достаточно раз в полгода чистить их от загрязнений и проверять функциональность.

Как устроен

Электроприбор назван пакетным из-за устройства конструкции. Однотипные переключающие детали (пакеты) набираются на ось и в итоге представляют единый прибор. Корпус из пластика или иного материала снабжен гнездами для неподвижных электрических контактов и камерой гашения электрической дуги. В центре находится подвижный круг из изоляционного материала, на нем расположены электроды. Несколько таких кругов нанизаны на одну ось, именно с ее помощью прибор запускают. Такие аппараты называются дисковыми.

Существует еще один вид пакетиков – галетный (кулачковый). На оболочке из изоляционного материала расположены подвижные и неподвижные контакты. Они подпираются пружинами и располагаются на небольших направляющих штырьках (изоляторах), упирающихся в подвижный круг (фигурную шайбу).

Во всех типах пакетиков ось оборудована пластиковой ручкой, с помощью которой можно легко поворачивать ось и приводить прибор в действие.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
